Предохранительный клапан

Конструкция

Типовой предохранительный клапан для котла имеет разборную конструкцию и состоит из следующих основных элементов:

Корпус. Обычно изготавливается из латуни и имеет вид тройника. По его сторонам расположены нижнее входное резьбовое отверстие, боковой выходной патрубок и верхнее седло, на которое усаживается фасонный уплотнитель.

Запорная группа. Представляет собой подпружиненный шкив с цилиндрическим (дисковым) концевым запорным элементом, на который одевается эластичный резиновый уплотнитель в виде стакана (диска).

Крышка. В верхний резьбовой патрубок латунного корпуса вкручивается крышка черного цвета из термостойкого полимера, удерживающая подпружиненный шток в рабочем положении. На верхних гранях крышки имеются выступы, по которым скользит фигурный в нижней части верхний колпачок, соединенной с запорным штоком. При повороте на определенный угол колпак поднимается вместе со штоком и открывает боковой патрубок — это позволяет использовать предохранительный клапан для отопления всегда открытым в ручном режиме.

Колпачок. Полимерная деталь обычно красного цвета с ребристой боковой поверхностью, прикручивается к полому внутри штоку винтом. Имеющиеся в нижней части колпачка пологие выступы при его вращении попадают на зубцы крышки — ручка приподнимается вместе с подпружиненным затвором и открывает боковой канал, позволяя сбрасывать давление вручную.

Регулировочная шайба. Внутренняя стенка крышки имеет резьбу, в которой вращается гайка регулировки, при опускании вниз она сжимает пружину — таким образом происходит увеличение порога срабатывания клапана. При выкручивании гайки вверх пружина ослабляется и давление срабатывания уменьшается. Для проворачивания гайка оснащена поперечным шлицем в верхней части под плоскую отвертку.


Клапан для водонагревательных бойлеров – конструкция и внешний вид

Эксплуатация

Долговечность работы защитных механизмов зависит от соблюдения всех условий технической эксплуатации. При работе защитного агрегата из-за износа основных частей могут возникать следующие дефекты:

  1. Негерметичность седла. Дефект может возникнуть в результате попадания металлической стружки и наличие рисок на седле. Дефект устраняется притиркой седла или его заменой на аналогичный фитинг.
  2. Заниженное давление открытия устройства вследствие потери пружиной клапана своих упругих свойств или разрегулировка настройки. Для устранения отказа надо заменить пружину или сам фитинг, настроить давление, проверить в работе и поставить пломбу.
  3. Если необходимо произвести замену агрегата для ремонта, то на его место нельзя временно ставить заглушку или вентиль. Необходимо, для безопасности объекта, предварительно произвести подбор клапана с точно такими же характеристиками, и только его устанавливать вместо снятого.
  4. Если возникает пульсация при работе, быстрое открытие и закрытие затвора устройства, то такой дефект может вызывать нежелательную вибрацию трубопроводов, что может привести к их деформированию. Причиной может быть несоответствие размеров сечений основного трубопровода и трубопровода, подключенного к агрегату. Для устранения дефекта надо при монтаже устанавливать трубы одинакового сечения.

Разновидности

Существующие разновидности клапанов способны работать с котельным оборудованием от ведущих зарубежных (Vaillant, Baxi, Ariston, Navien, Viessmann) и отечественных (Невалюкс) производителей на газе, жидком и твердом топливе в ситуациях, когда автоматический контроль за работой системы из-за типа топлива затруднен или нарушен при выходе из строя автоматики. В зависимости от конструктивного исполнения и принципа работы предохранительные клапаны делят на следующие группы:

  1. По назначению оборудования, в которое их устанавливают:
  • Для отопительных котлов, имеют приведенную выше конструкцию, часто поставляются на арматуре в виде тройника, в которую дополнительно установлены манометр для проверки давления и клапан развоздушивания.
  • Для водогрейных бойлеров, в конструкции присутствует флажок для спуска воды.
  • Емкостей и сосудов под давлением.
  • Напорных трубопроводов.
  1. По принципу срабатывания прижимного механизма:
  • От пружины, прижимное усилие которой регулируется внешней или внутренней гайкой (ее работа рассмотрена выше).
  • Рычажно-грузовые, применяются в промышленных отопительных системах, рассчитанных на сброс больших объемов воды, их порог срабатывания можно регулировать подвесными грузами. Они подвешены на ручке, связанной с запорным золотником принципом рычага.


Устройство рычажно-грузовой модификации

  1. Скорости срабатывания запорного механизма:
  • Пропорциональные (малоподъемные пружинные) — герметичный запор поднимается пропорционально давлению и линейно связан с его увеличением, при этом сливное отверстие постепенно приоткрывается и аналогичным образом закрывается с уменьшением объема теплоносителя. Преимущество конструкции — отсутствие гидроударов при различных режимах перемещения запорного клапана.
  • Двухпозиционные (полноподъемные рычажно-грузовые) — функционируют в положениях открыто-закрыто. При превышении давления выше порога срабатывания выходное отверстие полностью открывается и происходит стравливание лишнего объема теплоносителя. После того как давление в системе нормализуется, выходное отверстие полностью перекрывается, основной недостаток конструкции — наличие гидроударов.
  1. По регулировке:
  • Нерегулируемые (с колпачками разных цветов).
  • Регулируемые винтовыми деталями.
  1. По конструкции регулировочных элементов сдавливания пружины с:
  • Внутренней шайбой, принцип работы которых был рассмотрен выше.
  • Наружным винтом, гайкой, модели используются в бытовых и коммунальных отопительных системах с большими объемами теплоносителя.
  • Рукояткой, подобная система регулировки используется во фланцевых промышленных клапанах, при полном поднятии ручки можно производить разовый спуск воды.


Конструкции различных моделей спускных клапанов

Условия эксплуатации клапанов

После проверки и ревизии клапаны настраиваются и проходят необходимую регулировку на заданное давление. Затем прибор пломбируют. Установка без пломбы категорически запрещена. Все предохранительные клапаны имеют технологический паспорт или «карточки эксплуатации».

Срок эксплуатации предохранительный клапанов напрямую зависит от правильной эксплуатации и обслуживания. Часто в процессе эксплуатации возникают различные дефекты.

Среди них такие распространенные дефекты:

  • утечка
  • пульсация
  • задиры

Утечка характеризуется пропуском рабочей среды. Возникает при повреждении уплотнителей и попадании на них посторонних предметов. А так же при деформации пружины. Устраняется продувкой, притиркой, заменой пружины, правильным монтажом или новой регулировкой клапана.

Пульсация-слишком частое открытие/закрытие. Возникает при суженом сечении или большой пропускной способности. Устраняется проблема правильным подбором необходимых параметров.

Задиры во время эксплуатации возникают в результате перекосов при сборке. Устраняются при помощи механической обработки и дальнейшей правильной сборкой.

Назначение

Устройства предназначены для понижения высокого напора жидкости или газа, подаваемого из магистрали, до значений, необходимых для работы устройства-потребителя. Еще одно назначение редукционного клапана — поддержание постоянного давления на входе таких устройств.

Основные области применения гидравлических редукционных клапанов следующие:

  • Водопроводные распределительные сети.
  • Насосные установки.
  • Оросительные системы.
  • Противопожарные комплексы.

Правильно подобранный редукционный клапан дает следующие преимущества:

  • Защита от резких перепадов напора, гидравлических ударов.
  • Оптимизация расхода ресурсов, снижение издержек.
  • Снижение уровня вибрации, нежелательных акустических эффектов (так называемое «гудение труб»).

Специалисты рекомендуют устанавливать редукционный клапан в следующих случаях:

  • При давлении в магистрали выше 5 атм. (бар)
  • Защита от бросков.
  • Сложные распределительные системы в многоэтажных зданиях.
  • Потребность в секциях водопроводной сети с разным напором.

Чтобы стабилизировать давление в отопительных контурах, применяется подпиточный клапан.

Типы прижимных механизмов

Если отопление имеет невысокую мощность в системе частного дома, либо в квартире, или небольшом промышленном объекте, применяют изделия, имеющие прижимной механизм.

В приборе главной деталью выступает пружина. Деталь служит подпоркой для мембраны, перекрывающей седло. На штоке, соединяющийся с рукояткой, располагают шайбу, которая служит опорой для пружины сверху. Положение шайбы, сила прижима на мембранное устройство контролируется при помощи рукоятки.

Прибор имеет простую конструкцию, является надежным, компактным, его можно сочетать со всеми приборами, которые включают в безопасную группу. Прибор можно приобрести за невысокую цену. Показатель давления влияет на силу сжатия пружины, когда клапан начинает работать. Показатель упругости изделия регулирует диапазон настроек.

Верхний слой пружины выполняют из латунного материала высокого качества, работая по технологии штампования горячего типа. Внутри пружина стальная, мембрана, рукоятка с уплотнителями изготавливается из полимеров.

Иногда оборудование на заводе оснащается данными настройками. Некоторые модели требуют настройки во время монтажа, когда проходят пусконаладочные работы.

Предохранители выпускают открытого либо закрытого типа. Открытый тип отличается тем, что лишняя жидкость вытекает из трубопровода, закрытый тип предполагает спуск в трубопровод с обратным функционированием.

Предохранители рычажно-грузовые имеют небольшое распространение. Автономные системы, имеющие котел, монтируют их нечасто. Как правило, их встречают в области промышленности большого масштаба, в трубах, имеющих диаметр свыше двухсот миллиметров.

В этих предохранителях основным элементом является груз вместо пружины, воздействующий на шток. Груз вешается на рычажное устройство, двигается вдоль длины, влияя на силу, которая прижимает шток.

Прибор рычажно-грузового типа имеет свойство открываться во время превышения рабочего давления внутри золотника снизу значений давления самого рычага. Далее жидкость удаляется сквозь отверстие для сброса.

Внимание! Чтобы случайно не изменить положение тяги на рычажной детали, груз прикрепляют при помощи болтов, накрывая кожухом, устанавливают замок. Вес груза с длиной рычага влияют на показатель давления, настройки. Данный тип проборов имеют большую цену, чем пружинные, но надежностью не отличаются

Данный тип проборов имеют большую цену, чем пружинные, но надежностью не отличаются

Вес груза с длиной рычага влияют на показатель давления, настройки. Данный тип проборов имеют большую цену, чем пружинные, но надежностью не отличаются.

Клапаны можно крепить к фланцевым элементам, соединяющим трубопрокаты, имеющих сечение от пятидесяти миллиметров и выше.

Особенности затворов в зависимости от высоты, на которую поднимаются.

Приборы с малым подъемом имеют затворы, которые поднимаются не более пяти сотых процента от сечения седла. Устройство, открывающее деталь, работает по пропорциональному принципу.

Он имеет низкий показатель проходящей жидкости, простейшее строение. Затворы малоподъемного типа монтируют к трубам, транспортирующих жидкость.

Полноподъемные механизмы поднимают затвор выше, поэтому имеют хорошую пропускную способность, могут удалять сразу большой объем жидкости.

Правила монтажа и настройки

Запланировав самостоятельный монтаж предохранительного клапана для отопления, следует заранее подготовить набор инструментов. В работе не обойтись без разводных и гаечных ключей, крестовой отвертки, пассатижей, рулетки, силиконового герметика.

Прежде чем начать работу, нужно определить подходящее для монтажа место. Предохранительный клапан рекомендуют крепить на подающем трубопроводе недалеко от выходного патрубка котла. Оптимальное расстояние между элементами – 200-300 мм.

Все компактные бытовые предохранители оснащены резьбой. Чтобы добиться полной герметичности при накручивании, необходимо уплотнить трубу паклей или силиконом. ФУМ-ленту использовать нежелательно, так как она не всегда выдерживает критически высокую температуру

В нормативной документации, которой комплектуется каждый прибор, процесс монтажа обычно расписан пошагово.

Некоторые ключевые правила установки неизменны для всех типов клапанов:

  • если предохранитель монтируется не в составе группы безопасности, рядом с ним ставится манометр;
  • в пружинных клапанах ось пружины должна иметь строго вертикальное положение и располагаться под корпусом устройства;
  • в рычажно-грузовом оборудовании рычаг размещают горизонтально;
  • на участке трубопровода между отопительным оборудованием и предохранителем не допускается монтаж обратных клапанов, кранов, задвижек, циркуляционного насоса;
  • для предотвращения повреждений корпуса при вращении клапана, нужно подбираться ключом с той стороны, где осуществляется навинчивание;
  • сливная трубка, отводящая теплоноситель в канализационную сеть или обратную трубу, подключается к выходному патрубку клапана;
  • выходной патрубок подводится к канализации не прямиком, а с включением воронки или приямка;
  • в системах, где циркуляция жидкости происходит по естественной схеме, предохранительный клапан ставится в наивысшей точке.

Условный диаметр прибора подбирается на основании разработанных и утвержденных Гостехнадзором методик. В решении этого вопроса разумнее обращаться за помощью к профессионалам.

Если такой возможности нет, можно попробовать воспользоваться специализированными онлайн-программами для расчета.

Для снижения гидравлических потерь во время давления среды на тарелку клапана монтаж аварийного оборудования выполняется с уклоном к котельной установке

На регулировку клапана влияет вид прижимной конструкции. В пружинных приспособлениях есть колпачок. Предварительное сжатие пружины настраивается путем его вращения. Точность регулировки у этих изделий высокая: +/- 0,2 атм.

В рычажных устройствах настройки выполняются посредством наращивания массы или передвижения груза.

После 7-8 срабатываний в установленном аварийном устройстве изнашивается пружина и тарелка, вследствие чего может нарушиться герметичность. В таком случае целесообразно заменить клапан на новый.

Конструкция и устройство рычажно-грузового предохранительного клапана

  • Основные конструкционные элементы рычажно-грузового предохранительного клапана:
  • корпус с двумя фланцами (диаметром от Ду 50 и выше), на котором указывается направление движения рабочей среды под углом, допустимое давление и диаметр проходного отверстия. Основными материалами, используемыми в изготовлении корпусов, являются сталь и чугун. Стальные клапаны предназначены на давление до 2,5 МПа, а чугунные – до 1,6 МПа;
  • входной и выходной патрубки;
  • седло;
  • крышка, прикрепленная к корпусу с помощью болтов.

Внутри корпуса предохранительного клапана располагается клапан, тарелка которого при помощи направляющих входит внутрь подводящего патрубка и плотно соприкасается с седлом. К тарелке клапана (затвору) с помощью шплинта прикрепляют шток. После чего конструкция из затвора и прикрепленного к нему штока вводится в корпус, который закрывается крышкой. Между крышкой клапана и штоком тарелки сальниковое уплотнение отсутствует. Таким образом, устройство не обеспечивает полную герметичность, поэтому его запрещено использовать в системах, транспортирующих огне- и взрывоопасные рабочие среды, а также в передвижных сосудах.

На крышке корпуса находятся стойки с винтами для фиксации удерживающего штока и направляющая в виде дуги, исключающая чрезмерный подъем рычага при открытии клапана. Установку самого рычага производят таким образом, чтобы выемка на рычаге встала на выемку треугольника штока. Затем в вырезы в стойках на крышке вставляют горизонтальный шток, который фиксируют винтами с контргайками, чтобы исключить перемещение штока в ту или иную сторону. При монтаже предохранительного клапана на трубопровод, котел, емкость или резервуар, фланец на подводящем патрубке крепят к трубопроводу. На подающем трубопроводе, подводящем рабочую среду к клапану, не допускается установка запорной арматуры. Отводящий патрубок должен быть отведен на такое расстояние, чтобы исключить попадание рабочей среды (горячей или перегретой воды, пара и т.д.) на находящийся вблизи обслуживающий персонал.

Устройство и принцип работы пружинного предохранительного клапана

На рынке предохранительной арматуры для котлов и систем отопления основную нишу занимают пружинные предохранительные клапана. Многие производители изготавливают модели самых разных диаметров и на различные диапазоны настройки. Основным назначением предохранительного клапана является защита трубопроводных систем и котлов от превышения давления. Достоинством данного оборудования является его работа в автоматическом режиме. При превышении настроечного давления теплоносителя клапан открывается и начинает сбрасывать излишки теплоносителя в отводной трубопровод. Когда давление опускается в рабочие пределы, то клапан автоматически закрывается и прекращает сброс теплоносителя.

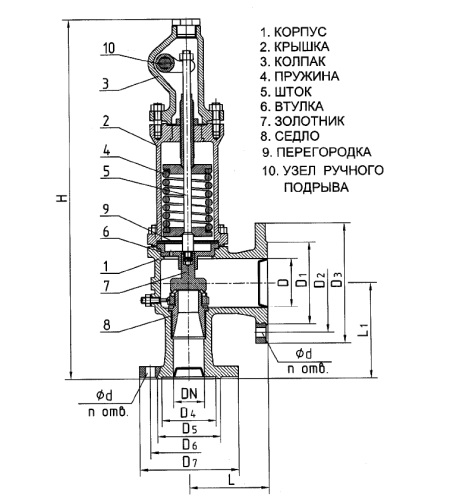

Устройство пружинного предохранительного клапана

Предохранительный клапан пружинного типа представляет собой изготовленный из латуни или бронзы корпус, внутри которого находится предохранительный пружинный механизм. В основе данного механизма лежит стальная пружина, защищенная от внешнего воздействия пластиковым колпачком, который также выполняет функцию проверочной ручки. Проверочная ручка позволяет в случае необходимости в ручном режиме осуществить принудительное открытие клапана для проверки его работоспособности. Для надежной защиты пружинного механизма от попадания в него теплоносителя имеется мембрана, изготовленная из этилпропиленовой резины.


Устройство пружинного предохранительного клапана Valtac VT 490: 1 — латунный корпус; 2 — пластиковая крышка корпуса; 3 — пластиковая проверочная ручка; 4 — пластиковая заглушка; 5 — алюминиевая шильда; 6 — латунный шток; 7 — нейлоновая втулка подстройки; 8 — стальной фиксатор штока; 9 — стальная пружина; 10 — каучуковая золотниковая обойма; 11 — пластиковый золотник

Принцип работы пружинного предохранительного клапана


Принцип действия пружинного предохранительного клапана

В основе принципа работы предохранительного клапана лежит взаимное противодействие на затворе давления воды, стремящегося открыть клапан и усилия пружины, направленного на удержание затвора в закрытом положении. Предохранительный клапан будет закрыт до тех пор, пока давление воды на затворе не превысит усилие пружины. Необходимо отметить, что клапан начинает срабатывать уже при давлении примерно на 3% меньшем, чем настроечное. Если давление в системе продолжает расти, то это приводит к дальнейшему подъёму затвора (пропорционально давлению теплоносителя) и равномерному увеличению объёма сбрасываемой воды. Полное открытие предохранительного клапана наступает при давлении примерно 110-115% от настроечного (в зависимости от модели). После сброса излишков теплоносителя давление в системе начнёт снижаться и как только усилие пружины предохранительного клапана преодолеет статическое и динамическое давление вытекающей воды, затвор закроется. Полное закрытие предохранительного клапана наступит при снижении давления в системе до 80% от настроечного.

Настройка пружинного предохранительного клапана

Настройка предохранительного клапана выполняется по месту установки, после завершения всех монтажных работ и промывки отопительной системы.

Настройку давления в пружинном предохранительном клапане выполняют вращением специального регулировочного винта, сжимающего пружину, которая прижимает затвор к седлу. После этого проверяется давления срабатывания клапана, полного его открытия и закрытия.

В некоторых предохранительных клапанах производителем в заводских условиях уже настроено и зафиксировано давление срабатывания, поэтому самостоятельная регулировка давления в них уже невозможна. В них имеется специальная неснимаемая крышка, которая защищает от перенастройки клапана. Фирмы-изготовители для удобства пользования вводят цветовую маркировку крышек в соответствии с давлением настройки: черный цвет – 1,5 бар, красный – 3 бар, желтый – 6 бар (предохранительные клапана Valtec VT 490).

Производители рекомендуют периодически прочищать предохранительные клапана в случаях, когда система отопления работает стабильно, без превышения давления. Это обусловлено тем, что клапан находится без работы в течение длительного времени, что может стать причиной его засорения различными загрязнениями. Для прочистки предохранительного клапана («подрыва») необходимо провернуть колпачок по направлению стрелки до характерного щелчка. Данная процедура позволяет избежать течей, большая часть которых вызвана именно засорением и последующим неплотным прилеганием затвора к седлу клапана.

Устройство и принцип работы пружинного предохранительного клапана, 5 / 5 (4 голосов)

Расскажите о нас друзьям:

Рычажный предохранительный клапан

Рычажные предохранительные клапаны устанавливают на участке трубопровода между котлом и запорной выходной задвижкой. Работа рычажных клапанов заключается в следующем. Вода, при повышении давления выше расчетного, приподнимает золотник клапана, преодолевая сопротивление рычага с грузом, и через открытую трубу выбрасывается в раковину.

Рычажные предохранительные клапаны следует хранить в условиях, гарантирующих их от повреждения. Обработанные поверхности деталей должны быть смазаны антикоррозионным составом. Грузы должны быть сняты с рычагов, проходные отверстия – закрыты заглушками, рычаги и золотники – неподвижно закреплены распорками в закрытом положении.

Рычажные предохранительные клапаны следует хранить в условиях, гарантирующих их от повреждений. Обработанные поверхности деталей должны быть смазаны антикоррозионным составом. Грузы должны быть сняты с рычагов, проходные отверстия закрыты заглушками, рычаги и золотники неподвижно закреплены распорками в закрытом положении.

Рычажные предохранительные клапаны можно применять в трубопроводах с нейтральными продуктами, не имеющими запаха, так как шток клапана в крышке не уплотнен. Пружинные предохранительные клапаны предназначены для тех же целей, что и рычажные. Могут устанавливаться на трубопроводах с продуктами, имеющими запах, и с вредными для человека и огневзрьгвоопасными продуктами.

Рычажные предохранительные клапаны могут применяться в трубопроводах с нейтральными продуктами, не имеющими запаха, так как шток клапана в крышке не уплотнен.

Рычажные предохранительные клапаны устанавливают так, чтобы шток золотника находился в строго вертикальном положении. Принцип действия предохранительного клапана сводится к следующему: когда клапан закрыт, золотник плотно прижимается к седлу силой, передаваемой от веса груза через рычаг и шпиндель. Поэтому при установке предохранительного клапана необходимо следить, чтобы положение груза на рычаге клапана было строго зафиксировано и соответствовало бы расчетным данным. Груз обычно закрепляют на рычаге стопорным болтом. Клапан регулируют изменением величины и положения груза на рычаге.

Рычажные предохранительные клапаны следует устанавливать так, чтобы шток золотника находился в строго вертикальном положении. Принцип действия предохранительного клапана сводится к следующему: когда клапан закрыт, золотник плотно прижимается к седлу силой, передаваемой от веса груза через рычаг и шпиндель. Естественно, что чем тяжелее груз и больше расстояние от оси крепления шпинделя до центра груза, тем больше давление, при котором клапан остается закрытым. Поэтому при установке предохранительных клапанов необходимо следить, чтобы положение груза на рычаге клапана было строго зафиксировано и соответствовало бы расчетным данным.

Однако рычажные предохранительные клапаны имеют и существенные недостатки, которые значительно ограничивают область их возможного применения. Применение таких клапанов недопустимо на подвижных установках, а также на установках, способствующих возникновению вибрации. Эти клапаны нельзя применять на установках, где давление резко пульсирует, так как наличие длинного рычага с грузом способствует усилению пульсации.

Грузы рычажных предохранительных клапанов должны быть отрегулированы и застопорены на рычаге так, чтобы была исключена возможность какой-либо передвижки без снятия стопорного приспособления.

Кроме рычажных предохранительных клапанов , в компрессорных установках невысокого давления иногда приме-шются предохранительные клапаны с прямой нагрузкой на иток клапана или пружинные предохранительные клапаны рис. 46), где груз заменяется пружиной. При высоком дав-шнии сжатого воздуха предохранительные клапаны с пря – 4ОЙ нагрузкой и пружинные клапаны не применяются.

Грузы рычажных предохранительных клапанов следует надежно укреплять на рычаге, так чтобы перемещение их возможно было лишь после ослабления стопорного устройства.

  • Предохранительные клапаны предназначены для автоматического отведения повышенного давления из трубопроводной системы, котлов, резервуаров, емкостей и другого оборудования. Подразделяют клапаны на два вида:
  • рычажно-грузовые;
  • пружинные.

Различия в конструкциях

Устройство различных предохранительных клапанов может различаться. Так, большая часть арматуры выпускается с одним седлом. Можно встретить и конструкции, в которых два седла (и два штока с пружинами) установлены рядом.

По отношению высоты подъема запорного элемента к его диаметру различают:

  • малого подъема: до 1/20;
  • среднего подъема: до 1/4;
  • полного подъема: свыше 1/4.

Чем выше степень подъема, тем быстрее срабатывает устройство. Малоподъемные модели применяются для жидкостей, там, где не требуется сбрасывать большие объемы для снижения давления до нормального. В них высота подъема пропорциональна напору среды. Полноподъемные называют также двухпозиционными. Они имеют два положения: «Открыто» и «Закрыто» и предназначены для:

  • жидкостных систем высокого давления;
  • газов.

Такая конструкция позволяет быстро сбросить значительный объем газа или жидкости и применяется в особо ответственных установках и технологических комплексах.

Самые серьезные конструктивные различия наблюдаются в способах приложения нагружающей силы к запорному органу.

Пружинные клапаны

Наиболее распространены в бытовых системах- водонагревательных, водопроводных, отопительных. Золотник прижимается к седлу силой сжатой пружины. Изменяя степень предварительного сжатия пружины регулировочным винтом, можно настраивать ее на разные предельные значения. Многие модели снабжаются рычагом принудительного ручного открытия затвора для того, чтобы время от времени проверять работоспособность. Для устройств, работающих в опасных и вредных для здоровья средах, ручная контрольная продувка не предусматривается. Пружины, седла и камера устройств, работающих в агрессивных жидкостях и газах, покрывается специальными антикоррозийными покрытиями.

Шток, проходящий через корпус, уплотняется двойным сальником из особо стойких материалов (специальные сорта резины, фторопласт), исключающим в нормальных условиях проникновение агрессивных веществ в помещение.

Рычажно-грузовые клапаны

Такие конструкции для противодействия силе напора используют силу земного притяжения. Они могут монтироваться только в строго определенном производителем положении относительно горизонта и не допущены к применению на транспортных средствах и других подвижных объектах. Вес груза передается через рычаг штоку золотника, уравновешивая его до тех пор, пока давление в трубопроводе ниже порогового.

Чтобы избавиться от этих эффектов, и применяют двухседельные клапаны, каждый из которых невелик по габаритам и весу. Регулировка таких устройств проводится добавлением или удалением части груза, размещенного на рычаге. Они отличаются стабильностью параметров работы и отсутствием эффекта старения пружин, снижающих их упругость.

Магнито-пружинные клапаны

Современные конструкции относятся к изделиям непрямого действия. Запорный элемент приводится в действие соленоидом. В нормальном положении электромагнит прижимает его к седлу, а по достижении предельного напора автоматика управления отключает напряжение на катушке индуктивности. Давление среды отжимает золотник и затвор открывается.

В другой конструкции прижатие осуществляется мощной пружиной, а по достижении порогового значения напора управляющая команда включает соленоид, и он поднимает клапан.

Существует исполнение, в котором соленоид и прижимает золотник, и отжимает его под действием противоположно приложенного напряжения. В случае отключения питания устройство продолжает работать как обычное пружинное.

Главное преимущество магнитных устройств — для задания порогового значения нет необходимости в физическом доступе к арматуре. Порог можно изменить в настройках программы управления в зависимости от текущей ситуации или особенности данной стадии технологического процесса.

Такие конструкции стоят существенно дороже своих механических аналогов, но многократно окупают себя в сложных промышленных установках с большим чистом параметров и влияющих друг на друга элементов.

Трехходовой

Существует практика добиваться определенной температуры теплоносителя в различных ветках и контурах СО методом смешивания или разделения потоков теплоносителя. Трехходовой клапан на системе отопления играет роль устройства, регулирующего температуру рабочей жидкости после теплогенератора.

Конструкция смесительной арматуры проста: в корпусе прибора есть три отверстия, два входа и один выход. Приборы разделительного типа имеют один вход и два выхода.

Основным управляющим устройством данного элемента является термоголовка, внутри которой расположен резервуар с жидкостью (сильфон). При нагреве выносного датчика жидкость в нем расширяется и поступает в сильфон. Объем данного резервуара увеличивается и оказывает воздействие на шток клапана, который открывает или перекрывает входы для смешивания или разделения потоков. В разделительных типах данного элемента СО используется тот же принцип, но шток не открывает проход для потоков, а разделяет один поток на два.

Управлять прибором может не только термостатическая головка. Достаточно популярны устройства с ручным управлением. Глубину нажатия штока определяет поворот управляющей рукоятки. Сегодня, на рынке климатической техники широко представлены данные устройства с электро – и сервоприводами.

Выводы и полезное видео по теме

Как устроен и из чего состоит предохранительный клапан:

Аварийный клапан в составе группы безопасности:

Подробнее о выборе и установке оптимального предохранительного клапана:

Предохранительный клапан – простое и надежное оборудование, которое позволит обезопасить жилье от непредвиденных аварийных ситуаций, случающихся в отопительных системах. Для этого достаточно выбрать качественный прибор с подходящими параметрами, а затем выполнить его грамотную настройку и монтаж.

Выбираете для своей системы отопления подходящий вариант предохранительного клапана? Может у вас остались вопросы, ответы на которые вы не нашли в изложенном выше материале? Задавайте их нашим экспертам, оставив комментарий под статьей.

А может вы хотите дополнить материал интересными фактами и полезными рекомендациями? Или поделиться опытом собственноручной установки клапана в систему? Пишите свое мнение о необходимости такого защитного приспособления, делитесь советами по выбору, исходя из личного опыта.
