Принцип работы перфоратора

Как правильно пользоваться перфоратором

Долговечность инструмента и легкость работы зависит от многих факторов, но для всех случаев имеются универсальные советы.

    • Технические параметры инструмента должны отвечать нагрузкам и длительности эксплуатации. Небольшие домашние работы можно выполнять бытовыми перфораторами, для строительных мероприятий необходим профессиональный инструмент.
    • Во время работы следует занимать удобное и безопасное положение: упор ног должен быть надежным, настилы устойчивыми. Рабочий должен иметь достаточно свободного пространства для передвижений, не отвлекаться на посторонние факторы и т. д.
    • Никогда не надо демонтировать специальную дополнительную рукоятку. Это не только облегчает работу и повышает ее безопасность, но и увеличивает производительность и качество.
    • На рабочем месте должен быть порядок, все лишние предметы, инструменты и большой строительный мусор убраны.
    • Во время работы надо использовать только «родные» смазочные материалы, патроны, совместимые сверла, долота и прочие инструменты.
    • Перед началом работ необходимо проверить техническую исправность, при необходимости выполнить комплекс регламентных технических работ.
    • Запрещается перегревать двигатель, большой объем работ следует делать с перерывами. Работать нужно только острыми инструментами, тупые существенно увеличивают нагрузку на все узлы, становятся причиной быстрой утомляемости, уменьшают производительность труда.

Интересно знать! При перегреве обмоток статора и ротора они охлаждаются намного быстрее и безопаснее при работе на холостых оборотах. Не надо просто выключать инструмент, это ухудшает положение. Работающий двигатель эффективно отводит тепло специальной крыльчаткой.

  • Категорически не рекомендуется прилагать большие усилия на изгиб. Инструмент не рассчитан на такую работу, при достижении критических нагрузок быстро изнашиваются все трущиеся пары. Часто деформируются оси длинных приспособлений, работать в дальнейшем с ними запрещается.
  • После работы в условиях повышенной пыльности рекомендуется сделать внимательный осмотр состояния щеток и коллектора, очистить обмотки статора и ротора.

Все перфораторы имеют несколько режимов, ними надо правильно пользоваться:

  1. только удар – для работы в режиме отбойного молотка;
  2. только вращение – для работы с алмазными коронками или обыкновенными сверлами;
  3. вращение и удар – для работы сверлами с победитовыми напайками, проделываются отверстия в твердых материалах.

Неправильный выбор режима повреждает инструмент, иногда его приходится выбрасывать. Кроме того, существенно усложняются работы, ухудшается их качество, перфоратор может полностью выйти из строя.

Важно! Для минимизации рисков травматизма в обязательном порядке следует пользоваться средствами индивидуальной защиты.

Виды перфораторов

Хотя и предназначение данных агрегатов одинаковое (сверление, бурение, долбление), они отличаются по своей функциональности, которая влияет на область их применения.

Аккумуляторные перфораторы

Аппараты, работающие от аккумуляторной батареи (АКБ), можно отнести к категории бытовых электроинструментов.

Аккумуляторный перфоратор удобно использовать в местах, где нет электричества, но стоит знать, что инструмент рассчитан на непродолжительное время работы. С его помощью можно лишь проделать несколько отверстий в стене. Для выполнения работ по твердым материалам, которые подразумевают продолжительную работу аппарата, он не подойдет.

Основные достоинства прибора на АКБ:

  • независимость от электросети — можно использовать на даче, в гараже, при кровельных работах и т.д.;
  • достаточная мощность;
  • небольшой вес;
  • компактный корпус;
  • присутствие реверса;
  • можно бурить бетон (максимальный диаметр 10 мм);
  • имеет регулятор частоты вращения.

Недостатки аппарата на АКБ:

  • время работы устройства ограничивается емкостью батареи;
  • неудобен для частого применения, поскольку для заряда аккумулятора требуется время;
  • при падении батарея выходит из строя;
  • возникают сложности при покупке запасного аккумулятора.

Сетевые устройства

Данный вид аппаратов является самым востребованным, как для домашних работ, так и для профессионального использования в строительной сфере.

Благодаря постоянному питанию от электрической сети, агрегаты имеют хорошую производительность и обладают большой мощностью. Сетевые перфораторы широко используются при строительных и ремонтных работах, позволяют легко штробить и бурить стены, а также пробивать в них проемы.

Достоинства:

  • высокая производительность;
  • доступная цена;
  • большинство аппаратов имеют три режима работы (сверление, сверление + удар, удар без вращения патрона);
  • антивибрационная система;
  • возможность регулировки скорости.

Недостатки:

  • сетевой шнур ограничивает перемещение;
  • при нестабильном напряжении в сети, снижается производительность;
  • при длительных и частых работах изнашивается зажимной патрон, в результате чего фиксация бура ослабевает, и требуется замена патрона.

Пневматические перфораторы

Пневмоинструмент работает от сжатого воздуха. По этой причине он сможет работать только в паре с компрессором.

Данный вид инструмента используется в местах, где из-за взрывоопасности нельзя использовать электроинструмент.

Достоинства:

  • небольшой вес;
  • высокие обороты шпинделя и высокая частота ударов в минуту;
  • можно использовать в сырых помещениях и местах с повышенной взрывоопасностью.

Недостатки:

  • для работы требуется компрессор;
  • длина шланга ограничивает перемещение;
  • высокая стоимость агрегата.

Бензиновые устройства

Агрегаты, имеющие в качестве привода бензиновый двухтактный двигатель, имеют большую мощность и высокую силу удара.

  • мобильность благодаря независимости от компрессора и электросети;
  • одна заправка бака позволяет агрегату работать около 2-х часов;
  • сильный удар;
  • три режима работы.

Недостатки:

  • высокая цена;
  • большой вес;
  • сила удара не регулируется, из-за чего могут возникать ненужные трещины в обрабатываемых поверхностях;
  • необходимость наличия канистры с дополнительным горючим;
  • материальные расходы на покупку топлива;
  • крупные габариты.

Сравнение с другими моделями

У отечественной и Makita самые большие уровни продаж электроинструмента в России. Makita – это именитая компания, выпускает она профессиональный электроинструмент, который может эксплуатироваться ежедневно по 8–10 часов. Подобные требования предполагают наличие большого функционального ресурса. «Интерскол» ориентируется больше на выпуск бытовых инструментов, ресурс закладывается меньше, чем у японской техники, но и стоит продукция «Интерскола» гораздо дешевле. Для бытовых нужд, когда перфоратор или дрель нужны раз в полгода, лучше техники не найти.

По широте ассортимента российская фирма ничуть не уступает именитой корпорации из Страны восходящего солнца. Преимущество японских изделий в том, что каждая модель тщательно продумана и проработана, работать с таким инструментом удобно и приятно. По критерию качества Makita является безусловным лидером.

Недостатки «Интерскола»:

  • в оснастке иногда появляется люфт, что сказывается на точности работы;
  • инструмент более шумный;
  • перфораторы по размерам крупнее и весят больше.

Bosch и Makita — два самых крупных игрока на мировом рынке электроинструментов.

Bosch специализируется также в таких областях:

  • производство комплектующих для авто;
  • производство турбин и бытовых устройств.

Makita «заточена» только для выпуска электроинструмента, по широте моделей в этом сегменте компания не уступает Bosch, а в чём-то даже и превосходит немецкую корпорацию. Например, Makita выпускает электромолотки — более двадцати позиций — в то время как Bosch делает только пять. «Зелёная линейка» от «Бош» – это инструмент, предназначенный для бытовых нужд. «Синяя серия» – это инструмент для профессионалов. Имеет смысл сравнивать только «синий» «Бош» с «Макитой». Чаще всего Bosch обходит Makita в плане инноваций, научно-техническая база у немецкого гиганта богаче. Патрон SDS-Plus (устройство для крепления буров у перфораторов) был изобретён и внедрён немецкой компанией.

Как использовать в разных режимах?

Для комфорта пользователя и эффективного выполнения задач в перфораторе присутствует несколько режимов. При необходимости их переключения следует использовать тамблер.

Сверление отверстий

Для использования этого режима переключатель устанавливают напротив позиции «сверло». В качестве насадок применяется оснастка с хвостовиками с системой SDS. В неё входит съёмный кулачковый патрон или специальные свёрла. Этот режим отлично подойдёт для проделывания отверстий в металле, древесине и других поверхностях.

Сверление с ударом

Для использования данного режима переключатель устанавливают в позицию «сверло и молоток». Данный режим отлично подойдёт для прорезания отверстий в металле, бетоне, кирпиче и других материалах. Во время работы насадка совершает как вращательные, так и поступательные движения.Для эффективной работы лучше брать специальные свёрла с твердосплавными напайками.

Как сбить плитку

Использовать перфоратор для демонтажа старой плитки можно только в том случае, если нет необходимости её сохранения. Лучше начинать работу сверху и постепенно опускаться вниз. Если плитка сбивается в ванной комнате или туалете, следует закрыть раковину и другие коммуникации защитным материалом. В противном случае есть риск повредить или поцарапать их.

https://youtube.com/watch?v=PIQxL6Ry4x4

В качестве оснастки следует использовать узкую лопатку. Прицеливаются при сбивании не в саму плитку, а под неё на расстоянии в 2-3 см от края. Такой подход позволить избежать необходимости последующего выравнивания стены.

Долбление

Для применения режима долбления необходимо установить переключатель в положение «молот». В таком состоянии устройство не совершает вращательных движений. Чаще всего его используют для штробления стен, при разборке строительных конструкций и отбойных работах. В качестве насадки применяются долота, пики и лопатки. Во время долбления инструмент в руках держат особенно крепко, иначе он может выскользнуть.

Пример того, как сделать штробу в бетоне:

Реверс

Этот режим способен поменять направление вращения насадки на обратное. Для недорогих устройств применяют электрический реверс. Главные его минус заключаются в торможении якоря и быстром износе щёток. В более дорогих перфораторах используют механический реверс в виде коробки передач, где направление кручения изменяется при помощи шестерёнок. Реверс используют также для вытаскивания заклинившего сверла из глубокого отверстия.

Другие режимы

В отдельных устройствах предусмотрены и дополнительные функции для работы. Например, часто встречается возможность поворачивания сверла. С её помощью при дроблении после каждого удара сверло проворачивается на несколько градусов. Это помогает более эффективно делать работу.

Как переключать и регулировать режимы?

Изменять режимы устройства можно только после выключения инструмента и полной остановки патрона. Делать это можно даже если перфоратор не отключён от сети. При переключении следует удостовериться в том, что переключатель надёжно зафиксирован в нужном положении.

Тип крепления оснастки перфоратора

В отличие от ударной дрели, оснастка перфоратора крепится в сверлильный патрон другим способом. Для этого в креплении предусмотрена специальная защелка, надежно фиксирующая бур в патроне. Чтобы установить «расходник», нужно приставить хвостовик бура к патрону и слегка надавить, когда оснастка встает на место можно услышать характерный щелчок. Для извлечения бура необходимо надавить на подвижную часть патрона и вынуть оснастку, но встречаются и такие патроны, где нужно не давить, а поворачивать его в сторону.

Тип таких креплений именуется SDS, и делится на две категории: SDS-MAX, это крепление наиболее часто встречается на инструментах промышленного класса, и более распространенный SDS+ , которым оснащаются практически все легкие и средние перфораторы. Также в комплектацию легких моделей в качестве дополнения входит сверлильный патрон такой же системы, что и у ударной дрели. Устанавливают его в патрон перфоратора через специальный переходник.

Выбирая переходник для патрона, нужно обратить внимание на его маркировку и тип патрона. Посадка и шаг резьбы у патронов отличается (20UNF, 24UNF, B16 или другие), они не взаимозаменяемы, потому адапетр 24UNF не подойдет для патрона B16 или 20UNF

Для патронов SDS+ и SDS-MAX используют разные буры, с соответствующим хвостовиком. Их легко отличить визуально, посадка SDS-MAX намного шире, чем у SDS+, но в продаже есть различные переходники для оснастки.

Основные различия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

Электрические схемы перфораторов Bosch 2–20, 2–24, 2–26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

Начнем с перфоратора Bosch 2–20.

Фактор мощности у дрелей и перфораторов

Мощность ударных дрелей в основном варьируется в промежутке от 500 до 1050 Вт. Наиболее распространены версии с характеристиками от 600 до 800 Вт, связано это с их низкой стоимостью. А вот моделям мощнее разумно предпочесть недорогой перфоратор: при схожей стоимости эффективность силы удара дрели будет намного ниже.

Диапазон мощности горизонтальных перфораторов – от 700 до 1000 Вт, а вертикальных – до 1500 Вт. Среднее значение силы удары – 3 Дж, а у топовых моделей промышленного класса еще выше.

Существует ошибочное мнение, что мощность напрямую определяет производительность перфоратора. Не редкость, когда модель с хорошим показателем мощности при сверлении оказывается слабее менее мощного аналога. Помимо количества ватт, на качество работы влияет показатель силы удара, измеряемый в джоулях (Дж). Не менее важна такая характеристика, как количество ударов за минуту, именно она определяется скорость бурения

Все эти показатели всегда указаны в инструкции, и на них стоит обратить внимание

У дрели, напротив, мощность – фактор, определяющий производительность. Кроме того, чем выше показатель, тем больший диаметр она сможет просверлить, тем дольше сможет работать без перерыва.

Почему многие мастера относят перфоратор к совершенно необходимым инструментам

Как правило, все перфораторы отличаются внушительными размерами. У них обычно имеются дополнительные вспомогательные ручки и многочисленные органы управления. И все это говорит о том, что сами по себе эти инструменты очень удобны и надежны.

Более того, их отличает также и наличие комбинированных возможностей. То есть они могут, например, играть роль обычной дрели. А благодаря наличию ударного привода, их можно использовать в качестве небольшого отбойного молотка.

Вот почему многие домашние мастера не без основания считают, что купить перфоратор действительно стоит. Потому что с этим инструментом можно справляться со многими задачами как в ходе ремонта, так и в повседневной жизни.

Какими бывают перфораторы

Перфораторы отличают по следующим признакам:

  • мощность (бытовые, полупрофессиональные и профессиональные);
  • тип крепления насадки;
  • вид механизма ударной системы;
  • расположение двигателя в перфораторе;
  • тип питания;
  • количество режимов работы.

Разновидности перфораторов

Разные перфораторы отличаются мощностью, которая исчисляется в джоулях. Бытовые перфораторы весят не более четырех килограмм и обладают мощностью до пяти джоулей. Их достаточно для домашних ремонтных работ, они подойдут для дачи или для гаража. Такие перфораторы годятся для несложных работ и стоят относительно недорого. Полупрофессиональные перфораторы мощнее — в пределах 5-7 джоулей. Они весят ощутимо больше (до 8 килограмм) и могут использоваться для серьезных строительных задач. Они выдерживают работу в непрерывном режиме и решают задачи «на потоке». Такие перфораторы справятся с большинством задач: проломят бетонные стены, перегородки или даже стальные решетки. Профессиональные перфораторы самые мощные — они предназначены для профессиональных строителей и ремонтных бригад. Стоимость перфоратора растёт по мере увеличения его мощности.

Перфораторы отличаются типом насадок. Есть три вида — СДС-Плюс, СДС-Макс, СДС-Топ. СДС-Плюс — крепление для недорогих бытовых или полупрофессиональных универсальных перфораторов. СДС-Макс используется в профессиональных аппаратах. СДС-Топ — это узкоспециализированный патрон, который предназначен для сверления небольших отверстий, такой тип крепления отличается надежностью и долговечностью.

Перфораторы отличаются типом насадок

Механизм ударной системы бывает пневматическим и электромагнитным. В большинстве случае используется пневматическая система в ударном механизме. Электромагнитная специфична и требует большей аккуратности, зато отверстия получается делать быстрее и сам механизм долговечнее.

Двигатель перфоратора может располагаться вертикально или горизонтально. Вертикальные перфораторы короче и потому они лучше охлаждаются и могут работать без перерывов долгое время. Но они громоздки и ими тяжелее пользоваться в труднодоступных местах, поэтому в большинстве случаев двигатель располагается горизонтально для того, чтобы работнику было удобнее использовать инструмент.

Недорогие бытовые перфораторы обычно работают от сети, в то время как более профессиональные модели часто оснащаются аккумулятором. Естественно, перфоратор с аккумулятором удобнее — ему не нужны провода при работе. Разница в мощности между ними исчезающе мала, поэтому оба вида используются профессионалами. В быту аккумуляторный перфоратор тоже может пригодиться, но наличие аккумулятора автоматически увеличивает стоимость инструмента в два-три раза, поэтому выбирать нужно исходя из своих потребностей.

Аккумуляторный перфоратор

Последнее различие между перфораторами — количество режимов работы. В недорогих моделях два режима работы — сверление и сверление+удары. В более дорогих профессиональных моделях их три: сверление, сверление+удары и только удары. Благодаря третьему режиму работы перфоратор может использоваться как отбойный молоток, что часто нужно при строительстве или ремонте.

Лучшие профессиональные перфораторы для работы

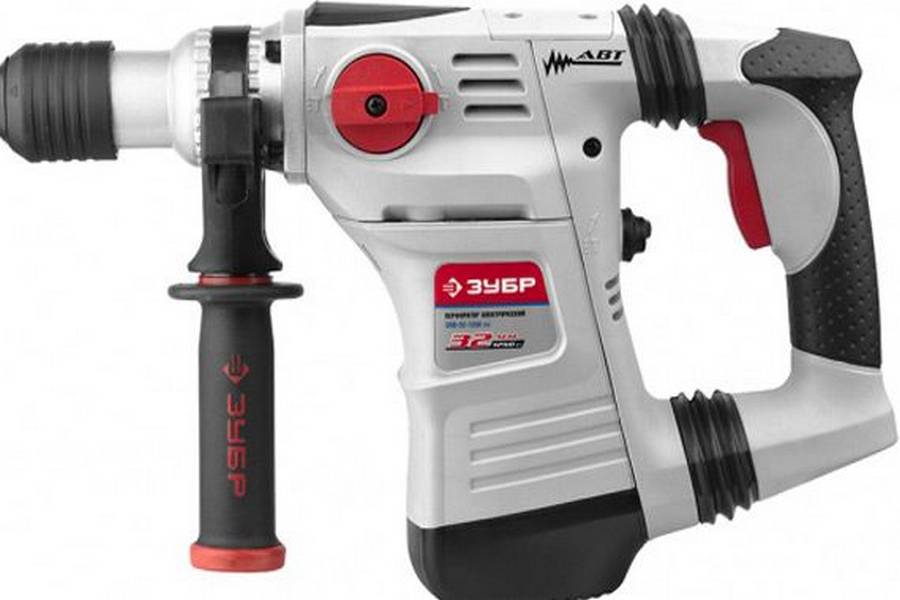

Зубр ЗПВ-32-1250 ЭВК

Недорогая для профессионального устройства (7-8 тыс. рублей) модель отечественного производства. Поддерживает три режима работы: может бурить, долбить и сверлить. Благодаря специальному механизму гашения устройство справляется с вибрацией, которая особенно ощутима во время работы с твердокаменными материалами.

При весе в 6 кг, ЗПВ-32-1250 имеет небольшую силу удара в 3,5 Дж, чего может не хватить при строительных работах. Это компенсируется мощностью мотора в 1250 Вт.

Комплект поставки небогатый: кейс для переноски, глубиномер и смазка. Ни дополнительных свёрл, ни второй рукоятки. Последнее не критично, ведь её можно приобрести отдельно.

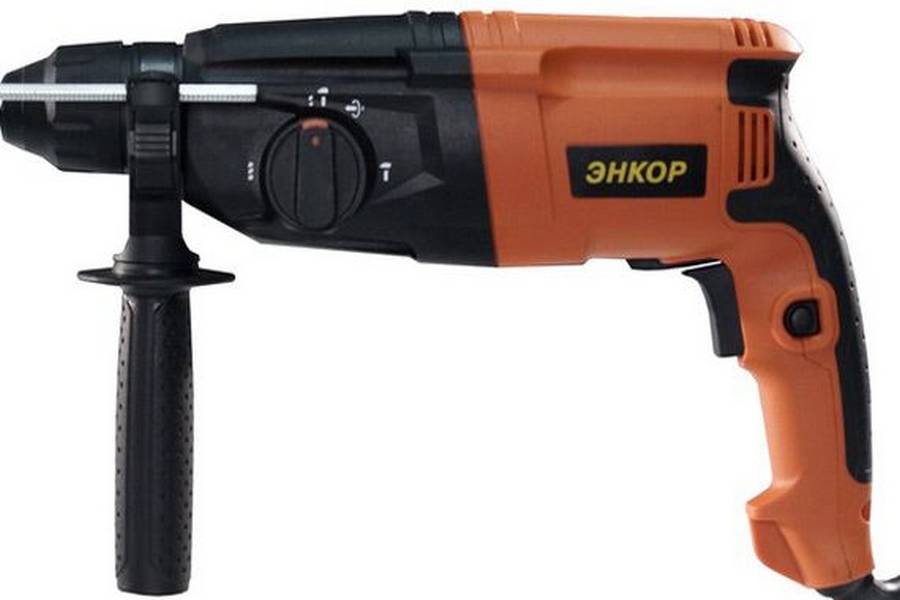

Энкор ПЭ-780/24ЭР SDS+

Облегченная профессиональная модель — всего 3 кг. Это при силе удара в 3 Дж и мощности в 750 Вт. Сравнительно низкая мощность сужает поле для применения ПЭ-780. В основном перфоратор используется как дополнительный инструмент для работы на высоте.

Из дополнительных плюсов: универсальный патрон под стандарт SDS Plus, три режима работы и низкая цена в 3,5 тыс. рублей. В комплекте поставки ничего интересного: кейс для переноски, глубиномер и дополнительная рукоятка.

Как разобрать перфоратор

Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

Как разобрать патрон и вытащить застрявшую оснастку

Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

  1. Снимите резиновый пыльник 1, стопорное кольцо 2 и пластиковый пыльник 3.

    Разобранный патрон

  2. Далее, будьте внимательны, так как в пазах втулки под фиксирующей шайбой 4 находится шарик. Он может выскочить.

    Шарикв пазу втулки

  3. Аккуратно снимите шайбу 4, стопорящую пластину 5, пружину 6 и шарик 7. В зависимости от модели патрона, могут быть ещё кольца, шайбы и шарики.

Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

  • зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
  • зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

Как снять переключатель режимов

В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

  1. Переключатель режимов поставьте на удар. Если режима удара нет, в удар со сверлением.

    Переключатель в режиме удара

  2. Нажмите кнопку в переключателе и поверните его чуть-чуть ниже удара до щелчка.
  3. Потяните на себя, подденьте отвёрткой и снимите.

    Подденьте переключатель отвёрткой

Разбор электрической части перфоратора

  1. Открутите и снимите заднюю крышку.
  2. Открутите болты крепления сетевого шнура.
  3. Извлеките кнопку и провода из своих пазов.

    Провода перфоратора

  4. Отсоедините провода от статора.
  5. Открутите болты щёткодержателей и извлеките щётки.
  6. Очистьте корпус от пыли.
  7. Открутите болты, соединяющие корпус электрики с корпусом редуктора. Разъедините оба корпуса отвёрткой.
  8. Ротор соединён с редуктором через вал и легко вынимается из него. Снимите с якоря подшипники съёмником.
  9. Извлеките воздухозаборник из корпуса электрики.
  10. Открутите статор от корпуса. Возьмите деревяшку и постучите тихонько по рёбрам корпуса, и статор начнёт выходить.

Разбор механической части перфоратора

  1. Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.

    Растровая втулка и пьяный подшипник

  2. Тщательно очистьте пластиковый корпус редуктора, потому что в нём остаются куски от развалившего подшипника. Возьмите магнит и пройдитесь по всем отверстиям, чтобы убрать все шарики и металлические осколки. Полностью вычищайте смазку. В ней могут остаться куски пластикового сепаратора.
  3. Из пьяного подшипника выньте промежуточный вал.
  4. Чтобы демонтировать косозубую шестерню, снимите стопорное кольцо и подшипник специальным съёмником.

    Снятие косозубой шестестерни

  5. Для демонтажа прямозубой шестерни нужно снять стопорное кольцо и пружину на другом конце вала.

    Снятие прямозубой шестерни

  6. Втулку снимите с гильзы.

    Растровая втулка, снятая с гильзы

  7. Гильзу извлеките из алюминиевого корпуса.
  8. Внутри гильзы стоит боёк. Он вытаскивается гнутой жёсткой проволокой.

    Гильза с бойком

Из чего состоит перфоратор

На корпусе инструмента расположены органы управления, как можно увидеть на следующем фото:

Внутреннее устройство перфоратора нельзя понять без его разборки. В пластмассовом корпусе скрыты следующие основные узлы:

  • электродвигатель;
  • предохранительная муфта;
  • «пьяный» подшипник;
  • летающий поршень;
  • патрон.

Принцип работы перфоратора состоит в превращении вращения электродвигателя в ударно-вращательное движение насадок. Электродвигатель приводит в действие весь остальной механизм перфоратора. Предохранительная муфта обеспечивает безопасность специалистов во время работы. Пьяный подшипник приводит в действие поршень, создавая ударное усилие, а патрон обеспечивает зажим насадок. Теперь поговорим подробнее о каждом из этих узлов.

Электродвигатель

Главные детали электродвигателя – статор и ротор.

Обмотки статора создают постоянное электромагнитное поле, внутри которого вращается ротор. На роторе располагается несколько обмоток. Выводы катушек подключены к контактам якоря. Одновременно в электрическую цепь включается одна из обмоток. Питание подается через графитовые щетки на контакты якоря. Переключением обмоток создается поле скольжения, за счет которого и происходит вращение ротора.

Электродвигатель в инструменте может иметь горизонтальное и вертикальное расположение. Горизонтальное обычно применяется в легких перфораторах, а модели средней и большой мощности оснащены вертикальным электродвигателем.

Работа электрической части перфоратора регулируется пусковым механизмом путем нажатия на клавишу на рукоятке.

Предохранительная муфта

Чтобы остановить вращение патрона, если заклинило рабочую насадку, в перфораторах устанавливается предохранительная муфта. Это необходимый элемент: без ее использования мощный инструмент выворачивает из рук, продолжение самостоятельного вращения перфоратора легко приводит к травмам рабочего. В перфораторах используют два основных типа устройства муфт: фрикционные или кулачковые.

  1. При нормальных условиях работы инструмента диски фрикционной муфты плотно прижаты друг к другу — так передается усилие вращения на остальной механизм. При затруднении вращения диски проскальзывают, не перегружая электропривод.
  2. В кулачковой муфте обе ее половины имеют скошенные выступы, входящие в пазы ответной части. Соединяются полумуфты пружиной определенной жесткости. Если усилие на ударном механизме превышает давление пружины, выступы выходят из пазов, расцепляя муфту. Во время этого раздается характерное трещание, за что кулачковую муфту часто называют трещоткой.

Ударный механизм

Ударный механизм в конструкциях перфораторов встречается двух типов:

  • электромеханический;
  • электропневматический.

Наибольшее распространение получил электропневматический вариант. «Пьяный» (качающийся) подшипник и поршень в совокупности составляют ударный механизм перфоратора.

При вращении основного вала качающийся подшипник совершает поступательные движения, передавая усилие на таран пневматического цилиндра. Воздух в цилиндре толкает поршень с бойком. Рабочая часть патрона подвергается ударам бойка, зажатый в патрон бур бьет по обрабатываемому материалу.

Патрон

Патрон для перфоратора устроен таким образом, чтобы у пользователя была возможность быстро сменить насадку, не делая длительных перерывов в работе. Речь идет о патронах двух основных типов:

  • SDS-plus;
  • SDS-max.

Хвостовик инструментов для патрона SDS-plus зажимается двумя стопорными шариками.

В патроны SDS-max зажимают инструменты с другими хвостовиками, обеспечивающими более надежное крепление.

Правила эксплуатации и хранения

Перфораторы бытовой серии обычно могут работать непрерывно не более двадцати минут, затем им надо давать перерыв порядка 5–6 минут. Работать такое устройство может не дольше двадцати часов каждую неделю. Все рекомендации по эксплуатации прилагаются в качестве памятки в инструкции, которую перед началом работы следует внимательно прочитать.

Вот выдержки:

  • рабочее место должно быть хорошо освещённым;
  • нельзя работать в помещениях, где присутствуют взрывоопасные, воспламеняющиеся материалы;
  • дети должны находиться в удалении от работающего агрегата;
  • во время работы нельзя отвлекаться на другие дела;
  • перед началом процесса эксплуатации следует проверять сетевой шнур и смазку редуктора;
  • если перфоратор имеет двойную изоляцию, то его нельзя соединять с третьим проводом, который заземлён;
  • если агрегат имеет двойную изоляцию, то его в обязательном порядке следует соединять с розеткой заземлённым проводом;
  • при работе перфоратора не должно быть контактов с трубами, радиаторами, холодильниками и т. п.;
  • если работа происходит в помещениях с повышенной влажностью, то должен присутствовать прерыватель: он отсоединяет питание перфоратора от электрической сети;
  • в помещениях с повышенной влажностью следует обязательно использовать резиновые перчатки и обувь;
  • влага не должна попадать на перфоратор;
  • электрический шнур должен быть вдали от масляных жидкостей или движущихся узлов;
  • работать в состоянии алкогольного опьянения категорически возбраняется;
  • длинные волосы, свободная одежда могут стать причиной травм, следует заранее предотвратить попадание одежды или волос в движущиеся узлы агрегата;
  • прежде чем начинать работать, следует проверить, что все кнопки находятся в режиме OFF (выключено);
  • при окончании отладки бура, следует убрать все дополнительные устройства с поверхности самого перфоратора;
  • во время работы с перфоратором необходимо занять устойчивое положение;
  • обязательно следует использовать очки, перчатки, респиратор;
  • специальная обувь и каска также должны применяться при выполнении соответствующих работ;
  • по мере необходимости следует обязательно применять при работе зажимы, струбцины, тиски;
  • перфоратор не должен работать с перегрузкой — это приводит к поломке прибора;
  • если на перфораторе сломалась клавиша ON/OFF, то работать с ним запрещено;
  • при отладке режима эксплуатации, следует отключить агрегат от электропитания;
  • профилактический ремонт должен проводиться своевременно;
  • следует регулярно делать профосмотр агрегата, проверяя его на предмет деформаций или других поломок;
  • узлы от других перфораторов могут быть травмоопасны по причине их несоответствия;
  • работы по ремонту перфоратора должны проводиться только в специализированном сервисном центре;
  • все насадки, расходники для перфоратора должны быть «родными»;
  • чистка пластмассовых поверхностей агрессивными химическими веществами ведёт к их порче;
  • регулярно следует проверять наличие смазки в агрегате: для этого рекомендуется открывать крышку на корпусе перфоратора;
  • начиная работать с буром, всегда следует промазывать его хвостовой конец;
  • нельзя ни под каким видом использовать коронки вместо бура;
  • прежде чем долбить какую-либо стену (бетон, кирпич) агрегат должен пару минут проработать на холостом ходу;
  • при работе нельзя прилагать дополнительные физические усилия — это может привести к перегреву электрического движка перфоратора;
  • регулярно следует делать профилактический осмотр свёрл и насадок;
  • все отверстия, через которые происходит воздухообмен, должны регулярно очищаться.

Из чего состоит перфоратор

На корпусе инструмента расположены органы управления, как можно увидеть на следующем фото:

Внутреннее устройство перфоратора нельзя понять без его разборки. В пластмассовом корпусе скрыты следующие основные узлы:

  • электродвигатель;
  • предохранительная муфта;
  • «пьяный» подшипник;
  • летающий поршень;
  • патрон.

Принцип работы перфоратора состоит в превращении вращения электродвигателя в ударно-вращательное движение насадок. Электродвигатель приводит в действие весь остальной механизм перфоратора. Предохранительная муфта обеспечивает безопасность специалистов во время работы. Пьяный подшипник приводит в действие поршень, создавая ударное усилие, а патрон обеспечивает зажим насадок. Теперь поговорим подробнее о каждом из этих узлов.

Электродвигатель

Главные детали электродвигателя – статор и ротор.

Обмотки статора создают постоянное электромагнитное поле, внутри которого вращается ротор. На роторе располагается несколько обмоток. Выводы катушек подключены к контактам якоря. Одновременно в электрическую цепь включается одна из обмоток. Питание подается через графитовые щетки на контакты якоря. Переключением обмоток создается поле скольжения, за счет которого и происходит вращение ротора.

Электродвигатель в инструменте может иметь горизонтальное и вертикальное расположение. Горизонтальное обычно применяется в легких перфораторах, а модели средней и большой мощности оснащены вертикальным электродвигателем.

В последнем случае в конструкцию перфоратора добавляется редуктор, изменяющий направление вращения, увеличивающий крутящий момент и силу удара инструмента.

Работа электрической части перфоратора регулируется пусковым механизмом путем нажатия на клавишу на рукоятке.

Предохранительная муфта

Чтобы остановить вращение патрона, если заклинило рабочую насадку, в перфораторах устанавливается предохранительная муфта. Это необходимый элемент: без ее использования мощный инструмент выворачивает из рук, продолжение самостоятельного вращения перфоратора легко приводит к травмам рабочего. В перфораторах используют два основных типа устройства муфт: фрикционные или кулачковые.

  1. При нормальных условиях работы инструмента диски фрикционной муфты плотно прижаты друг к другу — так передается усилие вращения на остальной механизм. При затруднении вращения диски проскальзывают, не перегружая электропривод.
  2. В кулачковой муфте обе ее половины имеют скошенные выступы, входящие в пазы ответной части. Соединяются полумуфты пружиной определенной жесткости. Если усилие на ударном механизме превышает давление пружины, выступы выходят из пазов, расцепляя муфту. Во время этого раздается характерное трещание, за что кулачковую муфту часто называют трещоткой.

Ударный механизм

Ударный механизм в конструкциях перфораторов встречается двух типов:

Наибольшее распространение получил электропневматический вариант. «Пьяный» (качающийся) подшипник и поршень в совокупности составляют ударный механизм перфоратора.

При вращении основного вала качающийся подшипник совершает поступательные движения, передавая усилие на таран пневматического цилиндра. Воздух в цилиндре толкает поршень с бойком. Рабочая часть патрона подвергается ударам бойка, зажатый в патрон бур бьет по обрабатываемому материалу.

Патрон

Патрон для перфоратора устроен таким образом, чтобы у пользователя была возможность быстро сменить насадку, не делая длительных перерывов в работе. Речь идет о патронах двух основных типов:

Хвостовик инструментов для патрона SDS-plus зажимается двумя стопорными шариками.

В патроны SDS-max зажимают инструменты с другими хвостовиками, обеспечивающими более надежное крепление.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
