Последствия эксплуатации не заточенной цепи

Если не затачивать своевременно цепь цепной пилы, работать пользователю становится все тяжелее, а спил становится неровным. Такая эксплуатация приведет к таким негативным последствиям, как:

• снижение КПД – распил требует больших физических усилий, соответственно, скорость работы падает;
• повышение расхода топлива – перерасход может достигать 30%;
• снижение срока службы пилы – быстро изнашивается цепная гарнитура, а также перегревается двигатель, что повышает вероятность выхода из строя инструмента;
• риск получения травмы пользователем – при нестабильной работе пилы может порваться цепь.

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

1. Использование специализированного масла, которое надо добавлять при заправке бензопилы. Для выбора необходимой концентрации рекомендуется ознакомиться с инструкцией к самому маслу.
2. Весь неиспользованный объем обязательно должен быть утилизирован.
3. В процессе эксплуатации рекомендуется периодически проверять размеры зазора между ограничителем и кромкой зуба. В идеале он должен быть равен 0,7 мм.
4. С целью минимизации риска искривления зубьев и одностороннего их истирания периодически можно переставлять шину на 180 градусов.
5. Ведущую звездочку необходимо систематически смазывать. Делать это нужно перед каждым использованием пилы. Выбирать можно то масло, которое разводится с бензином и добавляется в топливный бак. Но лучшими эксплуатационными показателями обладает марка M8.
6. Следить за показателями натяжения. Цепь должна располагаться ровно по пазам шины.

Как сделать правильный выбор

Ручные пилы по дереву имеют разных размеров режущие зубья. Эта характеристика определяет будущий рез, подходящие сорта лесоматериалов и комфортно ли будет ее держать в руках

Однако есть еще ряд других показателей, на которые стоит обратить внимание во время покупки инструмента

Главные характеристики:

• ширина полотна
• длина полотна
• размер зубьев
• форма ручки
• марка стали полотна.

Длина пилки влияет на ширину обрабатываемой заготовки, а также значительно упрощает работу. Длинный ход позволяет тратить меньше сил, потому что во время одного движения рез осуществляется большим количеством зубьев. Однако длинное полотно будет ощутимо пружинить. При работе с твердыми сортами древесины, к примеру, ясень, клен или дуб, ножовка будет не удобна и быстро затупится.

Чаще всего полотно имеет ширину от 10 до 20 см. Более узкие пилки сломаются даже при незначительном изгибе, а более широкие пилки неудобны для ручного труда. Помните, что для работы с тонкими заготовками нужно использовать тонкие пилы, а при работе с толстыми, соответственно, толстые пилы.

Многие модели имеют пластмассовую ручку. Выбирайте варианты с прорезиненной подложкой, которая защищает от мозолей, а также позволяет осуществить более плотный захват.

Зуб пилы – это самая важная часть инструмента. Зубья бывают:

• для универсального реза
• для поперечного реза
• для продольного реза.

Зачем и когда точить

Существует три основные причины, по которым необходимо выполнять заточку пил:

• распилка материалов усложняется — тратится больше времени, необходимо применять больше усилий, на начальном этапе сложно сформировать линию разреза;
• повышается опасность в работе, так как полотно может заклинивать, теряться плоскость распила, гнуться полотно под нагрузкой;
• снижается точность обработки — полотно уводит в сторону, сложно делать разрез в единой плоскости.

Следующие признаки помогут определить необходимость заточки зубьев пилы:

• при работе появляется глуховатый звук;
• пила застревает в распиле;
• зубцы имеют округлую форму или не одинаковую;
• сложно держать заданное направление.

Пила поперечная двуручная

Поперечная пила – это самый крупный представитель ручных пил. Длина этого инструмента достигает почти двух метров. Выделяют четыре стандартных размера:

• один метр
• один метр и 25 сантиметров
• один метр и 50 сантиметров
• один метр и 75 сантиметров.

Самая востребованная длина зубьев составляет 20 мм. Даже пила наименьшего размера весит довольно много и работать в одиночку достаточно проблематично.

Сегодня многие фирмы выпускают такие пилы, все они немного отличаются друг от друга. Часть экземпляров имеет зубья классической, треугольной формы, угол заточки при этом составляет примерно 70°. Однако, мастера предпочитают подстраивать угол заточки под себя. Все зависит от древесины, к примеру, мягкую древесину в летнюю пору удобнее пилить с углом заточки зубьев до 35°. При этом в зимнее время или при условии пиления сухих лесоматериалов стоит заточить зубья под углом 50°.

Длинные пилы (1,5 м и 1,75 м) созданы для распиловки пиломатериалов. Зубцы у таких устройств отличаются сложной формой – между двумя М-образными (кремлевскими) очищающими зубьями находится 2-3 обычных, характерных для поперечных пил. Затачивают и разводят их соответствующим образом. Эти зубья во время пропила перерезают волокна, а очищающие М-образные зубцы выводят частички древесины из пропила. Тут важным моментом является тот факт, что зубцы сложной формы должны на доли миллиметра выше простых зубцов. Если попустить этот нюанс не и все зубья свести к одной высоте, то М-образные элементы будут разрывать материал, вследствие чего существенно затрудняется распиловка. В тоже время, если сделать слишком значительную разницу, то очищающие зубья не справятся с удалением опилок из распила.

Для продольного и универсального пиления

Для обработки ножовок для продольных распилов целесообразнее пользоваться надфилями с драчевой насечкой либо напильниками, имеющими форму ромба с личной насечкой. Для заточки резцов у пил продольного раскроя древесины необходимо инструмент располагать вертикально в зажимном приспособлении и надежно крепить к рабочей поверхности. Есть две разновидности заточки.

Прямая. Надфиль, напильник под углом 90 градусов следует направить горизонтально к обрабатываемому инструменту и снять небольшой слой покрытия с передней и задней грани резца, чтобы качественно обработать режущую кромку. Аналогичным образом подвергаются заточке все остальные резцы, находящиеся в дальнем ряду. По завершении полотно нужно перевернуть в зажимном устройстве и произвести обработку зубьев, оказавшихся в дальнем ряду.

Косая. Единственным отличием этого метода будет направление напильника относительно полотна пилы. Угол заточки – 80 градусов. Вначале обрабатывают задние и передние грани резцов одного ряда, а затем и второго.

Чтобы наточить универсальную ножовку, понадобится надфиль с грубой насечкой либо ромбический напильник с личной насечкой. Затачивать универсальные ножовки можно по одной из технологий, что и для обработки продольных инструментов, выбирая косую либо прямую заточку.

Использование болгарки в качестве заточного инструмента бензопилы

Можно заточить цепь бензопилы болгаркой, правда в данном случае потребуется проявить точность, так как использование этой методики не предполагает применения ограничителей. Предварительно оборудование закрепляется на верстаке или столе, для чего лучше изготовить какой-нибудь хомут. После закрепления электроинструмента его проверяют на наличие вибраций. Закреплённый электроинструмент проверяется на наличие вибраций, которые недопустимы при выполнении точных действий. Техника заточки заключается в проведении звеньев по абразивному кругу.

Помимо этого при использовании болгарки есть ещё риск допустить несколько ошибок:

• толщина удаляемого слоя не контролируется;
• высока вероятность в допущении ошибок при затачивании зубьев;
• есть опасность прорезки соединительного ушка, фиксирующего звенья.

Как определить момент, что пора наточить ножовку?

Как определить, что пришло время заострить зубья инструмента.

Опытный хозяин знает, когда и как заточить ножовку, но простому обывателю не сложно определить этот момент самостоятельно. Как правило, изменяется звук, издаваемый при работе и однородность цвета режущей кромки.

Острые резцы отличаются равномерным износом режущей кромки.

На необходимость «подправить» пилу указывают следующие признаки:

• пиление идет тяжело и неравномерно; • срез получается неровный; • полотно часто застревает; • становится сложно удержать заданную траекторию.

Кроме того, затупленная ножовка часто застревает и приходится прилагать много усилий для завершения процесса.

Как выполняется разводка пилы и что это такое

Заточка ножовки — это не сложная процедура, которая начинается с такого процесса, как разводка зубьев. Проводится эта процедура с одной простой целью — это предоставить свободный ход полотну при работе инструментом. Отсутствие разводки приводит к тому, что инструмент будет застревать в толще распиливаемой заготовки, что вызовет неудобство в работе.

Разводка зубьев ножовки — это процедура, которая предусматривает разгибание зубьев в разные стороны. При этом главное, чтобы каждый зуб был отогнут на одинаковую величину с предыдущим. Чем больше величина отклонения зуба от плоскости полотна, тем больше ширина пропила. Чем больше ширина пропила, тем выше процесс выведения стружки из пропила, а значит, и быстрее происходит выполнение полезной работы.

От ширины разводки зубьев зависит возможность заклинивания полотна. Чем больше ширина разводки, тем меньше шансов на то, что полотно заклинит внутри распиливаемой заготовки. Какой должна быть величина развода зубьев, знают далеко не многие. Однако этот параметр нужно учитывать, так как от него зависит качество работы инструмента. Величина разводки зубьев, прежде всего, зависит от толщины стали полотна. Этот параметр составляет обычно от 0,5 до 2 мм. Все зависит еще и от типа древесины (сухая или сырая), с которой планируется работать:

• Для сырой древесины величина разгиба должна быть в пределах от 0,5 до 1 мм. Чем толще полотно, тем больше должен быть разгиб
• Для сухой древесины величина разгиба составляет от 0,3 до 0,5 мм

Для выявления величины разводки, применяется специальное устройство — шаблон, которое можно изготовить самостоятельно из кусочка бруса. Фото такого приспособления на изображении ниже.

Под номером 1 показан шаблон, а 2 — это величина развода зубьев, и 3 — это полотно ножовки.

Когда известна величина, на которую нужно разводить зубья, можно приступать к делу. Для реализации действия применяются специальные приспособления. Пользоваться этими приспособлениями не обязательно, так как подойдет обычная отвертка с широким жалом. Недостаток специального приспособления для разводки зубьев ножовки в том, что цена такого прибора в виде клещей достаточно высокая.

Вместо специальных клещей, можно использовать разводные пластины. В конструкции этого инструмента имеется ручная настройка и упор. Процесс разгибания начинается с того, что полотно нужно зафиксировать в губках тисков, а затем приступать к делу. Сначала нужно пройти по одной стороне, а затем повторить процедуру с другой. Причем изгибать зубья нужно не за сам резец (основание или острая часть), а с середины.

https://youtube.com/watch?v=BlEuTPhu0uI%3F

Это интересно! Как только зубья будут разогнуты на одинаковом расстоянии, потребуется еще провести процедуру выравнивания высоты режущих частей. Чтобы выявить, какие зубцы имеют большую высоту по отношению к другим, следует прижать полотно режущей частью к листу бумаги. На листке бумаге отобразится отпечаток, по которому не трудно выявить, какие зубцы нуждаются в укорачивании. Для их укорачивания можно воспользоваться плоским напильником.

Как наточить зубья ножовки по дереву самостоятельно инструкция

Разводка и выравнивание высоты режущих зубцов — это подготовительный этап к заточке ножовки. Теперь, чтобы заточить ножовку по дереву, понадобится снова зафиксировать полотно в губках тисков. Как правильно наточить ножовку по дереву, знают не многие, поэтому часто можно встретить мастеров, которые покупают новые инструменты вместо того, чтобы восстановить работоспособность старых.

Работа выполняется в домашних условиях, а весь процесс занимает не более получаса времени. Для начала нужно взять надфили или треугольной формы напильники, которые имеют мелкую насечку. При выборе трехгранного напильника нужно учитывать его размер. Он должен быть небольшим, чтобы его грани доставали до углубления между зубцами. Использовать напильник с мелкой насечкой нужно обязательно, иначе достичь необходимой остроты заточки не удастся.

Выяснив все нюансы, разберемся с последовательностью действий — как правильно натачивается ножовка по дереву:

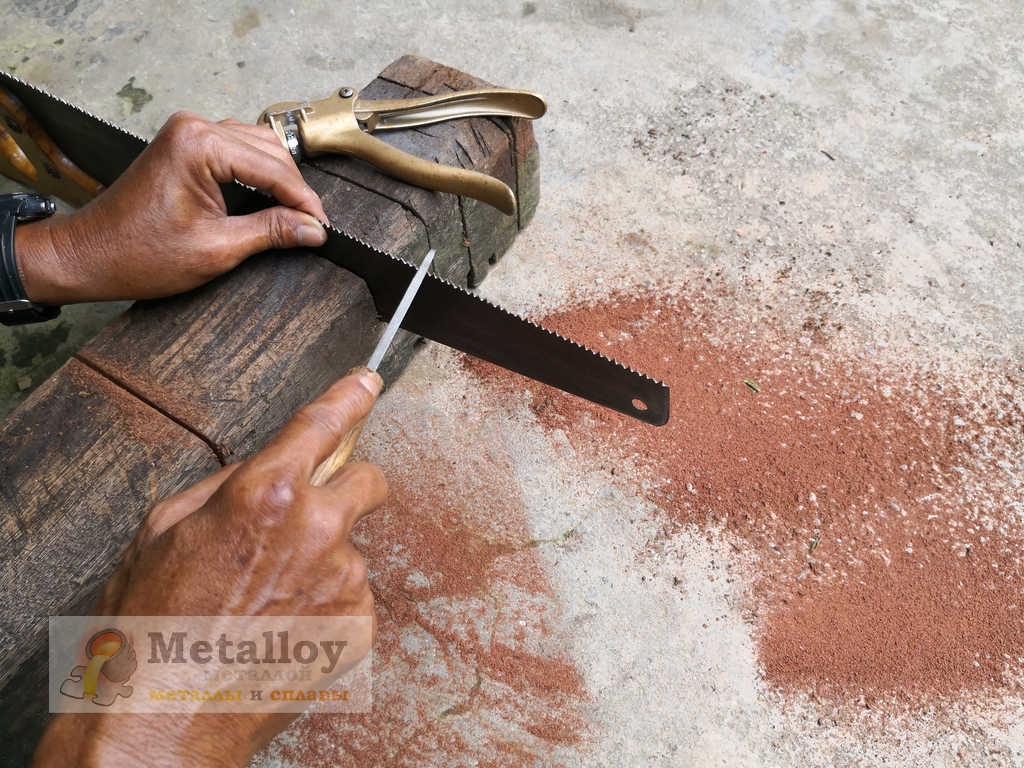

1. Полотно инструмента фиксируется в тисках. Чтобы оно не вибрировало в процессе, следует зажимать его как можно ближе к зубцам, но при этом, не задевая их, иначе нарушится разводка
2. В руки берется напильник — одной рукой нужно взять его за рукоятку, а второй за кончик
3. Угол заточки обычно составляет от 15 до 30 градусов, выявляется который исключительно на глаз. Если инструмент имеет не сильную стертость зубьев, то этот угол можно проследить
4. Принимаем соответствующую позу при выполнении работ. Для этого напильник нужно расположить по отношению к полотну под углом 30-45 градусов (в нижней точке соприкосновения)
5. Движения напильником должны быть равномерными, четкими и быстрыми. Перемещать напильник следует только в одном направлении — снизу вверх. Количество раз проходов напильником составляет 3-5 раз для каждого междузубия. Количество движений может быть и больше, что зависит от степени затупленности инструмента
6. Для начала требуется пройти инструментом с одной стороны полотна, а затем с другой

При заточке нужно учитывать также давление напильником на затачиваемые зубья. Оно должно быть средним, чтобы каждое последующее прохождение снимало металл, а не ерзало по зубцам. Процесс этот не трудный, однако, для прохождения между каждым зубцом напильником требуется время и терпение.

https://youtube.com/watch?v=WMeSw92zaqY%3F

Как понять, что зубья заточены достаточно? Для этого нужно посмотреть на зубья инструмента сквозь солнечный свет. Отблеск между каждым зубцом говорит о том, что процедура выполнена успешно, и инструмент готов к применению.

Рассматриваемый процесс не трудный, и если разобраться с его принципом, то заточка ножовки превратится в удовольствие. Многие не хотят тратить время на ручную работу напильником, поэтому применяют для заточки болгарку. Разберемся, как заточить ручную ножовку болгаркой, и реально ли это сделать.

https://youtube.com/watch?v=8dronwgDj5o%3F

Рейтинг заточных станков 2020

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

• Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
• Качаем воздух литрами: лучшие масляные компрессоры 2020

Заточка дисков

Опытный мастер обычно сразу понимает, когда зубцы начинают приходить в негодность. Это можно определить по следующим признакам:

Если зубцы затупились, желательно заточить пилу как можно быстрее. Многие домашние мастера ошибочно считают, что получить травму от острой пилы можно гораздо быстрее, чем от тупой. На самом деле, дело обстоит с точностью до наоборот. Такой парадокс объясняется просто: когда пильщик орудует тупой пилой, ему приходится прикладывать физическую силу. Если неправильно рассчитать силу или приложить ее не в том направлении, травмировать кисть руки очень легко. А если пильщик орудует хорошо заточенным инструментом, никаких усилий прикладывать не требуется, главное – точные и аккуратные движения.

При помощи специального станка

Конечно, проще всего заточить дисковую пилу на специальном станке промышленного производства. Такие станки стоят довольно дорого. Приобретать точильный станок для личного пользования выгодно только в том случае, если домашний мастер работает ежедневно и перепиливает большие объемы древесины. А также услуги по заточке предоставляются во многих специализированных магазинах

. Станок для заточки пил чем-то отдаленно напоминает гончарный круг, на котором вертится пильный диск, размещенный строго в горизонтальной плоскости. Процесс заточки состоит из следующих этапов:

Затачивать пильные диски на станке очень удобно. Главное – соблюдать технику безопасности и ни в коем случае не поправлять пильный диск, пока станок работает. Все манипуляции с диском производят только при выключенном точильном станке.

Самостоятельная заточка

Многие домашние умельцы прекрасно справляются с заточкой дисковых пил без специального станка. Большинство владельцев циркулярных пил давно привыкли затачивать пильные диски на весу, при помощи обыкновенного напильника или других подручных инструментов для заточки. Однако, этот метод весьма неудобен и травмоопасен. К тому же при ручной заточке можно случайно пропустить отдельные зубцы. Поэтому применять этот метод не стоит.

Бывалые пильщики обычно мастерят для заточки пил круглую деревянную подставку, на которой и размещается пильный диск. Принцип действия таких мини-станков примерно такой же, что и принцип действия станков промышленного производства.

Мастера считают, что перед заточкой пильные диски должны быть немного влажными – это значительно облегчает заточку. Для этого точильщики смачивают пильные диски водо

й и различными химическими веществами. Однако, эксперты утверждают, что на самом деле такой метод приносит только вред. Любая жидкость разъедает металл и вызывает его коррозию, то есть способствует появлению ржавчины.

Во время самостоятельной заточки нужно быть внимательным, чтобы не пропустить ни один зубец. Даже если затупилось всего несколько зубчиков, а остальные остались острыми, точить нужно абсолютно все зубцы. Она будет работать правильно

только в том случае, если все пилящие элементы заточены одинаково.

Самостоятельно заточить дисковую пилу – это не так сложно, как кажется. Как именно затачивать пилу, на станке промышленного производства или на примитивной подставке, каждый домашний мастер выбирает сам. Однако, в любом случае необходимо строго соблюдать элементарную технику безопасности и затачивать зубцы как можно острее. При возникновении трудностей, связанных с заточкой дисковой пилы в домашних условиях, следует проконсультироваться со специалистом. Если регулярно приводить в порядок циркулярную пилу, она прослужит верой и правдой долгие годы.

Любой режущий инструмент имеет свойство затупляться в процессе эксплуатации. Это касается и твердосплавных пильных дисков, которые необходимо регулярно затачивать, для того чтобы распиловка дерева происходила быстро и качественно.

Самый простой способ затачивания зубьев на дисковой пиле — это использование обычного напильника. Но при работе своими руками, над приведением режущего инструмента в рабочее состояние, возникает много сложностей, с которыми может справиться только хороший специалист, имеющий достаточно большой опыт. Гораздо проще, быстрее и эффективнее использовать для этой операции самодельный станок для заточки дисковых пил или заточной станок для дисковых ножей.

Если есть самодельный электрический заточной станок для дисковых пил, не зависимо от того заводской это инструмент или самодельный, следует знать основные принципы использования такого оборудования. Особенно, когда есть необходимость в заточке зубьев пильных дисков, которые имеют разную геометрию и углы затачивания.

Разводка зубьев

Начинается все с проверки расстояния между зубцами. Оно предназначена для того, чтобы пила не клинила в пропиле. Подгонять его следует под тот вид древесины, с которым чаще всего приходится работать. Если придется работать с твердыми породами дерева, зубцы разводятся на расстояние в 1,5-2 раза большее, чем толщина полотна. Для мягкой древесины следует развести зубья у ножовки на расстояние в 2-3 раза больше.

Одним из ключевых моментов при выполнении разводки является сохранение равномерности. Если зубья пилы будут отогнуты на разное расстояние от центра, это приведет к постоянным клинам и ухудшению качества среза и скорости распиловки древесины. Поэтому рекомендуется применять приспособление для развода зубьев, которое так и называется — «разводка». Благодаря упору с его помощью невозможно отогнуть зуб на большее расстояние, чем предусмотрено стандартом.

Зубцы делятся на две группы через один и загибаются последовательно по всей длине режущей стороны полотна. Сначала эта процедура проводится для одной группы, в которой разведенные зубья должны быть отогнуты в определенном направлении, потом она повторяется для противоположного направления.

Способы заточки диска для выполнения работ по дереву

Следующие способы гарантируют эффективную и безопасную заточку циркулярных пил.

Болгаркой — пошаговая инструкция

Специальные станки для заточки дисков циркулярных пил имеют высокую стоимость и требуют определенных навыков при эксплуатации, поэтому в качестве эффективной и доступной альтернативы выступают УШМ-машинки, то есть «болгарки».

Для фиксации диска используется специальная гладкая подставка, которая конструируется с учетом того, что зуб должен быть перпендикулярен к диску болгарки и иметь минимальное отклонение от него.

Для заточки с помощью болгарки применяется алгоритм:

1. Болгарка оснащается шлифовальным диском, а затачиваемый диск крепится к площадке.
2. Болгарка удерживается руками или с помощью удерживающего приспособления.
3. Режущая кромка зуба циркулярки обрабатывается болгаркой. При этом выполняется легкое равномерное движение.

Свидетельством о том, что грань получила заточку станет визуальное обновление кромки – она перестанет быть потемневшей.

Запрещается включать болгарку, если диск помещен в зев между зубьями затачиваемого диска.

Напильником

Если в качестве инструмента используется напильник или надфиль, то все мероприятия по заточке аналогичны тем же, что и при использовании УШМ. Кроме того, для соблюдения угла заточки необходим специальный шаблон, который используется в качестве направляющей плоскости между зубом и напильником.

Но при этом работа будет производиться значительно дольше, так как циркулярные пилы используют насадки из твердого сплава.

Специальным станком

Станки для точения резцов циркулярной пилы представляют собой сложные инженерные и технические устройства, которые кроме механизмов оснащаются еще и автоматической электроникой.

Данные станки позволяют выполнять наиболее эффективное восстановление режущих кромок с соблюдением всех нужных конфигураций. Эффективность станков объясняется следующими критериями:

• Возможность автоматизации процесса заточки.
• Сохранение параметров угла заточки для каждого резца.
• Все резцы затачиваются идентично с минимальной погрешностью.
• Возможность полного восстановления и реставрации.

Для заточки на станке, диск пилы помещается в специальный суппорт и закрепляется.

Выбираются параметры заточки, которые обеспечиваются специальными механизмами для наклона затачиваемого диска или наклона заточного диска в станке.

Затачиваемый диск помещается в рабочую зону устройства.

Станок запускается, и заточка производится в автоматическом режиме.

Самодельным станком

Самодельные станки для эффективной работы должны включать следующие составные части:

• УШМ (болгарка) в качестве непосредственного заточного устройства.
• Суппорт для закрепления пильного полотна циркулярной пилы.
• Механизмы для обеспечения наклона суппорта, чтобы регулировать конфигурацию заточки.
• Весь механизм закрепляется на станине, в качестве которой может использоваться швеллер или двутавр.

Процесс работы аналогичен использованию оригинального станка для заточки с единственным отличием – полотно циркулярки подается к рабочей зоне устройства вручную.

Общие требования к заточке

Специальный станок для заточки ножовок есть не в каждом гараже или мастерской, но это не помешает подправить инструмент своими руками.

Есть, конечно, исключения – закаленные зубья нельзя наточить.

Не помогут алмазные сверла и другие хитрости.

Такая пила имеет увеличенный ресурс и подлежит не ремонту, а замене на новую.

Определить каленую сталь легко – она отличается черным цветом с голубым отливом.

В качестве точилки для ножовки обычно используется шлифмашина или напильник и надфиль.

Обязательное условие – предварительно выполнить правильную разводку зубьев, ведь толщина полотна ножовки влияет на ширину среза, поэтому кромки должны быть отогнуты на необходимую ширину.

Как заточить ножовку

Чтобы заточить ножовку по металлу или по дереву своими руками необходимо:

1. Выполнить подготовительные работы.
2. Определить для каких целей применяют пилу.
3. Выполнить заточку с параметрами, учитывающими целевое назначение инструмента.

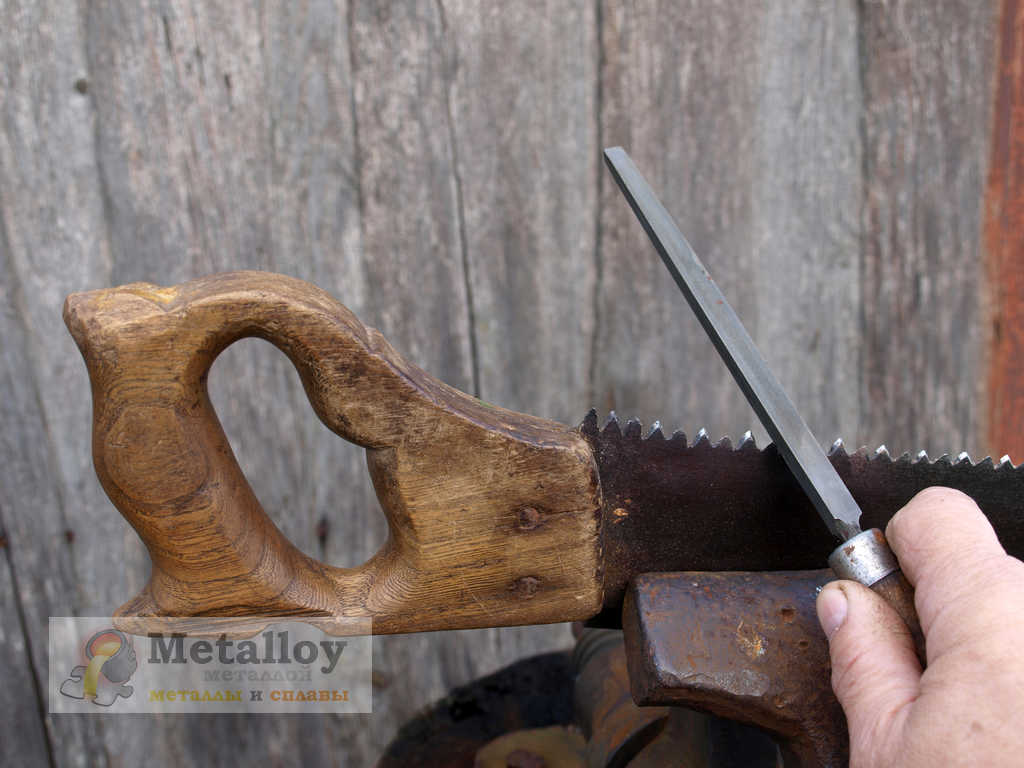

Заточка пилы напильником

Подготовка

Для заточки ножовки по дереву необходимо подготовить весь необходимый инструмент. Затем устранить возможные виды загрязнений до чистого металла и оценить возможность восстановления полотна. На основании осмотра подбирают способ затачивания.

Заточка

Заточка ножовки по металлу или дереву для продольного распиливания или универсального выполняется двумя способами:

1. Прямым. Напильником под углом 90 в горизонтальном направлении к полотну удаляют слои с граней зубцов. Затем переставляют полотно в зажиме обратной стороной и проделывают аналогичную обработку дальних зубцов.
2. Косым. Отличается от прямого способа углом заточки, который составляет 80. Сначала обрабатывают зубья одного ряда, а потом и другого.

Для заточки универсальной пилы потребуется грубый надфиль или напильник с ромбическим сечением. Выбор способа зависит от особенностей обработки заготовок и предпочтений мастера.

Заточить ножовку по дереву в домашних условиях можно следующим образом:

1. Подобрать напильник с трёхгранным сечением со специальными насечками для удобства точения.
2. Зафиксировать полотно под углом 45-50 к рабочей поверхности.
3. Напильником в направлении параллельном столу под углом к зубцам от 60 до 75 выполнить заточку.

Чтобы восстановить тупые зубцы сначала точат нечётные резцы, а затем чётные. После нечётных полотно разворачивают в обратном направлении и точат чётные.

Основные правила точения:

• режущий инструмент следует двигать равномерно с одинаковым усилием;
• для удаления заусенцев применяют напильники с небольшими насечками;
• по окончании работ требуется выполнить проверку остроты зубцов.

Заточка ножовки по дереву

Разводка зубьев

Развод зубцов требуется для исключения застревания полотна в распиле. Процесс заключается в отгибании зубьев относительно полотна в две стороны на одинаковый угол и расстояние. В результате правильной разводки должны быть сформированы свободные зазоры, которые помогут при резании упростить ход полотна в распиле.

Стандартом считается разводка на расстояние не более 2 мм. В зависимости от особенностей применения отгиб делают таким:

• для обработки сухой древесины — от 0,3 до 0,5 мм;
• для сырой древесины — от 0,5 до 1 мм.

Подбор угла отгиба проводится на основе следующего принципа: больший угол позволит пилить с широким пропилом, а меньший — с большими усилиями, но меньшей шириной распила.

Для отгиба применяют специальные приспособления. Полотно зажимают в струбцине, устанавливают на рабочую поверхность. Затем аккуратно отгибают зубья при помощи металлической плашки на такое расстояние, чтобы не сломать их.

Пошагово разводка выполняется следующим образом:

1. Делаются прорези в качестве меток для определения толщины полотна.
2. Зубец фиксируется в проделанном отверстии и отгибается плашкой до отмеченной точки упора.
3. Аналогичная процедура выполняется со всеми оставшимися зубцами.

Выравнивание высоты

Проверка высоты выполняется следующим образом:

• на ровную гладкую поверхность кладут лист бумаги, имеющий единый цветовой оттенок;
• располагают полотно над ним, прижимают равномерно, чтобы торцевая поверхность полотна была параллельна;
• убирают пилу, затем смотрят на равномерность следов прижатия;
• при наличии выступающих зубцов выполняют аккуратное спиливание напильником до общего уровня.

Ровное расположение зубьев требуется для выполнения ровного распила материала. Неоднородная нагрузка на зубцы приводит к их усиленному износу. Поэтому после разводки обязательно требуется их выравнивание.

Несколько простых приемов заточки и разводки зубьев ручных пил.

Watch this video on YouTube

Заточка ручной ножовки болгаркой

Вопрос о том, как наточить ручную ножовку быстро, продолжает оставаться актуальным. Самый быстрый способ — это применение электрического инструмента, которым является углошлифовальная машинка или болгарка. Болгаркой затачивают цепи на бензопилы, но мало кому известно, что этим прибором можно наточить полотно ручной пилы. Как наточить зубцы полотна на ручной ножовке, описано в инструкции:

1. Для начала нужно подобрать круг на болгарку. Как вы понимаете, он должен быть не толстым, поэтому заточные круги сразу следует исключить. Для заточки ручной пилки используется абразивный круг толщиной до 1,5 мм. Оптимальное значение толщины применяемого круга — 0,8 мм
2. Второй момент — зажимать полотно рекомендуется не в губках тисков, а при помощи струбцины. В тисках устройство примет вертикальное положение, что удобно для работы напильником, но не для болгарки. Вместо тисков применяется струбцина, которой ножовка фиксируется к поверхности стола или верстака, тем самым принимая горизонтальное положение. Для обеспечения надежной фиксации струбциной можно воспользоваться деревянными проставками — брусьями. Фиксировать полотно рекомендуется двумя струбцинами, что исключит возникновение любых вибраций
3. Когда все готово к выполнению манипуляций, можно приступать. Включаем болгарку, надев изначально защитные очки и рукавицы
4. Производим заточку зубьев ручной пилы болгаркой путем прохождения между каждым зубцом. При этом изначально нужно выбрать соответствующий угол положения болгарки
5. Проходим инструментом сначала с одной стороны полотна, а затем разворачиваем его и выполняем аналогичные манипуляции для другой части режущего устройства

Подробная видео инструкция показывает, что процедура заточки болгаркой обычной ручной пилы вовсе не трудная и вполне реализуема. Использовать этот метод может каждый, у кого имеется в распоряжении болгарка.

Из двух методов, которые если сравнить, можно сделать такие выводы, что работа болгаркой требует особого мастерства, однако и результат достигается в 2 раза быстрее. Если использовать напильник, то здесь требуется синхронность действий, а также контроль качества снятия металла между зубцами. Работа напильником длится дольше, однако это еще не повод отказываться от такого способа. После прохождения по полотну болгаркой возникает необходимость подточки или доработки, что легко реализуется напильником.
