Цепной тормоз
Активация цепного тормоза может быть контактной и инерционной. Первое происходит, когда тормозной стоп (1) нажимается на руку рабочего, что происходит спонтанно, когда пила выбрасывается. Результирующее смещение стопора приводит к затягиванию тормозной ленты (2) на барабане муфты и ее остановке, в результате чего также останавливается пильная цепь.
Инерционное срабатывание тормоза основано на инерционных усилиях, действующих на шину при внезапном ударе шины, что влияет на элементы тормоза, что приводит к такому же результату, что и в первом случае. затягивая тормозной ремень и останавливая цепь. Инерционная активация тормоза происходит быстрее, чем контактная. Однако второй является более надежным. Любая подготовка к работе, а также сборка цепной пилы после ремонта или технического обслуживания должны заканчиваться проверкой функционирования цепного тормоза. Если это не работает, пилу следует считать дефектной.
Устранение распространённых неисправностей
Партнер 350 имеет популярные неисправности, которые владельцы этих пил могут самостоятельно диагностировать и устранить. Рассмотрим подробнее популярные неисправности и способы их ремонта своими руками.
Глохнет при нажатии на газ
Если Партнер 350 глохнет при нажатии на газ, то скорей всего проблемы с топливной системой. Самая распространенная поломка, это неправильно отрегулированный карбюратор или его неисправность, а также посторонний подсос воздуха.
Совет: Если бензопила глохнет при увеличении оборотов, не стоит сразу регулировать карбюратор. Начните с проверки двигателя на наличие подсоса постороннего воздуха. Одним из признаков подсоса воздуха является увеличенных холостой ход.
Заводится и глохнет
Если Партнер 350 заводится и сразу глохнет, то как и в предыдущем случае причин может быть несколько, но самая распространенная, это затрудненная подача топлива. Начать устранение неисправности стоит с проверки состояния топливного фильтра и магистралей. Если топливо поступает нормально, то проверить искру и попробовать запустить бензопилу на новой свече, т. к. пила может глохнуть из-за перебоев с искрообразованием.
Также необходимо проверить тягу воздушной заслонки. Если она не открывает воздушную заслонку или открывает не полностью, то двигатель может глохнуть от избыточного обогащения топливом.
Отсутствие смазки цепи
Причин отсутствия подачи смазки на бензопиле Партнер 350 несколько и в данном случае мы можем перечислить их все.
- Разрыв масляной магистрали.
- Засор масляного фильтра.
- Дефект шестерней червячного привода.
- Засор магистрали или насоса.
Как решить проблемы масляного насоса описано выше.
Заливает свечу
Очень частая проблема с которой приходится сталкиваться владельцам Партнер 350. Первое с чего начать проверку, это замена свечи на заведомо исправную. Если не помогло, искра хорошая, но двигатель заливает, то причина скрывается в настройках карбюратора. Инструкция по диагностике и настройке карбюратора на Партнер 350 есть на нашем сайте.
Признаки неисправности системы смазки
Правильный выбор расходного смазочного материала и безупречная работа системы, способствуют полноценной смазке, эффективному охлаждению пильного оборудования и полной выработке его ресурса.
Внешних признаков того, что не смазывается цепь на бензопиле несколько. Прежде всего, это:
- постоянный уровень масла в резервуаре;
- увеличение нагрузки на двигатель;
- ускоренный износ режущих кромок пильных звеньев;
- характерный запах перегретой древесины.
В самом простом варианте, причиной масляного голодания может быть засорение опилками маслопроводных каналов. Этот недостаток характерен для бюджетных гарнитур, не имеющих удобного доступа к проблемным местам.
Читать также: Самодельный споттер для рихтовки
Бензопила Партнер 350 – неисправности и их устранение
Большинство владельцев этой модели Партнер сталкиваются с проблемами, которые можно считать типичными для этой комплектации инструмента. Чтобы суметь их устранить, следует разобраться в причинах поломок и изучить наиболее эффективные методы их ремонта.
Бензопила Партнер 350 заводиться и глохнет – как решить проблему?
Чаще всего причиной этой поломки становиться засоренный воздушный фильтр. Из-за пыли, мусора и насекомых он не способен пропускать то количество воздуха, которое необходимо для нормальной работы бензопилы Партнер 350. В этом случае потребуется снять фильтр и промыть его чистым бензином. Если это не помогло, значит, фильтрующий элемент следует заменить полностью.
Еще одна распространенная причина – это неисправность свечи зажигания. Для проверки потребуется выкрутить деталь и осмотреть ее. Если на свече есть небольшие светлые пятна, значит, деталь исправна. Однако если керамические стенки свечи покрыты толстым слоем нагара и масла, то ее нужно очистить. Для этого потребуется нагреть свечу зажигалкой, и аккуратно соскрести нагар. Если это не помогло, то свечу потребуется заменить.
Что делать, если бензопила Партнер 350 не заводиться?
В этом случае нужно тщательно проверить систему зажигания инструмента. Чаще всего пила не заводиться, если нарушен зазор между магнето и катушкой зажигания. В этом случае потребуется разобрать пилу и настроить расстояние между этими деталями. Если под руками нет пробника, то вместо него можно использовать карманный календарь или бумажную визитку.
Также бензопила Партнер 350 может не заводиться из-за засорения топливного фильтра. Если в нем скопилось много мусора, то он не будет пропускать нужное мотору количество горючего. В этом случае фильтр потребуется заменить.
Не смазывается цепь на бензопиле Партнер 350 – ремонт неисправности
Основная причина этой неисправности заключается в потере герметичности или обрыве шланга, по которому циркулирует масло для цепи бензопилы. В этом случае нужно снять верхний и боковой щитки корпуса бензопилы, а также осмотреть их на наличие пятен. Чтобы решить проблему нужно заменить изношенный шланг. При установке в месте его крепления к насосу потребуется нанести герметик.
Если причина поломки кроется не в шланге, значит, нужно осмотреть масляный насос. Он может быть засорен или сломан. Если промыть деталь не получается, то ее лучше всего заменить на новую.
Заливает свечу на бензопиле Партнер 350 – устранение поломки
Нередко свечу на бензопиле начинает заливать из-за длительного использования неправильно приготовленной топливной смеси. Если в бензине размешивать большое количество масла, то это станет причиной неисправности топливного насоса. Из него масло будет вытекать внутрь корпуса, в том числе, и на свечу бензопилы.
Еще одна распространенная проблема – это поломка топливного насоса. Чтобы проверить его работу, следует снять корпус инструмента, и завести двигатель. далее нужно несколько раз нажать на курок газа. Если при этом масло будет вытекать из насоса, значит, он неисправен.
Как правило, топливные насосы бензопил не поддаются ремонту. Лучше всего полностью заменить его. Чтобы продлить сроки эксплуатации нового насоса, в дальнейшем для заправки бензопилы Партнер 350 нужно использовать только качественное горючее и моторное масло.
Проблема подачи топлива
Установить подобную неисправность бензопилы получится при осмотре свечи. В цилиндр может не поступать горючее по разным причинам:
- Топливный фильтр, установленный в баке, сильно засорён.
- Отверстие в крышке бака забилось, что препятствует вытеканию бензина.
- Из карбюратора плохо или совсем не поступает топливо.
В том случае, если между бензином и воздухом, смешивающимся в карбюраторе, отсутствует правильное соотношение или недостаточно поступает топливо, следует проверить, не забиты ли каналы и воздушный фильтр карбюратора. Кроме этого, может понадобиться его регулировка.
Фильтр перед очисткой аккуратно снимается и промывается моющим средством, после чего оставляется сохнуть. Потом ставится на место.
Регулировка карбюратора осуществляется, как правило, винтами — максимальных и минимальных оборотов. При её проведении надо строго следовать инструкции по ремонту бензопилы, иначе можно испортить мотор. Иногда производители оставляют всего один винт регулировки, чтобы исключить вмешательство неопытных мастеров в работу карбюратора.
Если отладка ничего не исправила, то стоит произвести очистку каналов и фильтр-сетки, а ещё проверить целостность мембраны.
Не забывайте, что карбюратор — один из сложных механизмов бензопилы, поэтому к его чистке и разборке нужно подходить ответственно.
Он состоит из множества мелких элементов, которые могут незаметно выскочить и найти их будет трудно. Часто после разборки этого устройства, некоторые пользователи не могут его собрать.
Что делать, если засорился глушитель
Если двигатель бензопилы функционирует нормально на малых оборотах, но на высоких дымит и глохнет, то причина, скорее всего, в глушителе. Сначала демонтируйте его, но не забудьте закрыть выпускное отверстие.
Затем разберите и очистите от нагара сухим способом или моющими средствами, просушите феном, соберите и выполните монтаж.
Не проводите сухую чистку без специальных средств защиты, поскольку канцерогены, находящиеся в нагаре, выделяются в виде пыли. Вдыхать её очень опасно. При эксплуатации бензопилы, необходимо следить за качеством топливной смеси.
Поломка цепи
Нужно регулярно смазывать цепь в процессе работы пилы, ведь она работает в крайне тяжёлых условиях. На её срок службы негативно влияют абразивные частицы, пыль и даже перегрев.
Если оставлять цепь в сухом состоянии, то в скором времени произойдёт её вытягивание и перегрев. В худшем случае может случиться заклинивание, то есть срыв звёздочки. Масло по ней подаётся по каналам, которые довольно часто забиваются опилками. Их надо тоже регулярно прочищать.
Кроме этого, постоянно очищайте под крышкой бензопилы от мусора и опилок, поскольку из-за этого может не сработать тормоз цепи. Вдобавок загрязнения оказывают плохое воздействие на производительность работы устройства.
Цепь – важный элемент оборудования этого типа
Цепь выполняет очень важную роль в бензопиле, ведь именно она осуществляет резку древесины. Её делают из специальной стали. Цепи бывают разных размеров и с разным шагом. Хоть цепь и изготовляется из специальных сплавов металла, рано или поздно она затупляется. Как же нам понять когда затупилась цепь? Чаще всего пользователь бензопилы замечает, что цепь затупилась слишком не вовремя. Это приводит к ухудшению производительности и уменьшает срок работы бензопилы. Первые признаки затупления – это излишняя вибрация
Далее можно обратить внимание на слишком медленную резку. На самом деле вам даже можно элементарно просто взглянуть на зубья пилы и по ним вы сможете легко определить, что она затупилась
Для возобновления работы нашей цепи ее необходимо заточить. Заточку можно произвести с помощью напильника, также существуют специальные станки, которые делают заточку более качественной и простой. После процесса заточки следует обдуть цепь воздухом и положить ее в масло. Это не очень простой процесс, ведь заточку нужно осуществить под правильным углом. Самая большая ошибка, которая совершается неопытными эксплуататорами, заключается в том, что они слишком глубоко затачивают бензопилу. Это слишком глубокая заточка является первопричиной, из-за которой ухудшается прочность звена.
Важно при проведении ремонта проверить как хорошо работает смазка цепи и тормоз. Самый первый признак неправильной работы смазочной системы – это подтеки масла, они могут появиться из-за того, что соединение труб по которым передвигается смазочный материал не герметичен или поврежден
Это исправляется банальным устранением трещины либо заменой канала. Если же масла поступает недостаточно, то это означает, что трубки забиты.
Устройство масляного насоса
Узел масляного насоса бензопил в большинстве своем имеет одинаковую конструкцию – в корпусе установлен плунжер с регулировочным болтом. Для фирменных бензопил мировых производителей такой техники насосы имеют отдельный корпус и являются отдельной деталью, а вот для фирм-однодневок масляный насос является частью корпуса пилы и в случае поломки ремонту не подлежит.

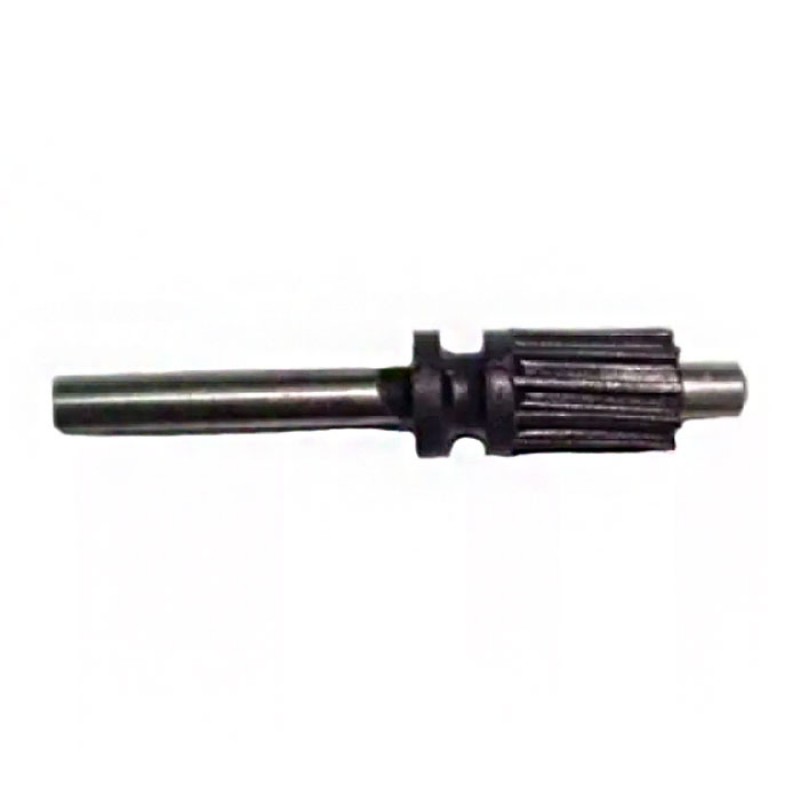

Плунжер насоса имеет вид стержня на одном конце, которого имеется шестерня, а на другом вал имеет проточки и отверстия. Шестерня выступает приводным узлом насоса, она входит в зацепление с шестернею сцепления бензопилы и при начале вращения сцепления происходит вращение и плунжера.
Бензопила Партнер 350 с Неисправности и их устранение. Неисправности и их устранение
Бензопила Партнер 350 неисправности получает главным образом при нарушении правил эксплуатации. Устранение большинства проблем требует наличия опыта работы с бензоинструментом, знания принципов функционирования двухтактных двигателей.
Но, как показывает практика, ремонт бензопилы своими руками возможен даже в полевых условиях. Главное — перед тем как ремонтировать, правильно диагностировать причину поломки, чтобы не выполнять лишнюю работу и не усугубить ситуацию.
Поломки нового инструмента наиболее часто связаны с топливной системой, а уже проработавшая продолжительное время пила, имея изношенные детали, может сильно затруднить поиск неисправности.
Поэтому важно своевременно производить регулировку и профилактические работы, чтобы потом не заниматься ремонтом самому в неподходящих условиях
Почему не заводится
Если не заводится бензопила, то основных причин может быть несколько, указаны они в порядке частоты возникновения:
- отсутствие топлива в бензобаке;
- тумблер остановки не переведен в рабочее положение;
- зажат предохранительный тормоз;
- засорен или не отрегулирован карбюратор;
- неисправна система зажигания.
Первые три причины неработоспособности устройства встречаются у неопытных пользователей, а последние две требуют безотлагательного вмешательства.
Определить неисправность системы зажигания просто. Нужно выкрутить свечу и, если она внешне исправна, прислонить ее резьбовой частью к металлической поверхности инструмента, затем потянуть стартер. Проскакивание искры говорит об исправности зажигания.
К неисправностям топливной системы приводят:
- засорение жиклеров карбюратора;
- засорение топливного фильтра;
- нарушение целостности топливных шлангов;
- неправильная настройка;
- потеря герметичности картера (неисправность сальников коленвала или прокладок картера).
Если пила заводится и глохнет, для начала нужно отрегулировать холостой ход, поскольку эта регулировка сбивается наиболее часто.
Двигатель глохнет при нажатии на газ в таких случаях:
- неправильная регулировка или засорение жиклеров;
- срабатывание автоматического тормоза;
- излишнее натяжение цепи.
Бензопила глохнет под нагрузкой , в основном только при неисправностях карбюратора. При небольшой нагрузке пила может работать нормально, но максимальной мощности она не достигает и глохнет.
Как отрегулировать бензопилу
Регулировка карбюратора своими руками может потребоваться в процессе эксплуатации пилы и после ремонта топливной системы. Регулировка карбюратора бензопилы является ответственным делом.
Неправильная настройка карбюратора в лучшем случае приведет к повышенному расходу топлива, а в худшем — к выходу двигателя из строя.
Для регулировки карбюратора на нем имеется 3 винта:
- Т — регулировка холостого хода;
- L — винт количества топлива для регулировки мощности на низких и средних оборотах;
- H — винт качества для регулировки максимальных оборотов.
Если производились ремонт карбюратора или его чистка, отрегулируйте бензопилу, придерживаясь следующей методики:
- Закрутите полностью винты количества и качества, а затем отпустите их на 1/5 оборота.
- Запустите бензопилу и дайте ей прогреться 10-15 минут.
- Закручивайте винт количества L до тех пор, пока обороты не станут максимальными. От найденного положения отверните его назад на четверть оборота.
- Винтом Т отрегулируйте обороты холостого хода. Необходимо выставить такое значение, когда двигатель работает устойчиво и без перебоев, а пильная цепь не вращается.
- Винтом качества H отрегулируйте максимальные обороты по тахометру. Если тахометра нет, то регулируйте до тех пор, пока звук работы двигателя не станет напоминать звучание четырехтактного мотора. Превышение допустимого количества максимальных оборотов чревато поломкой цилиндро-поршневой группы.
Система зажигания, за исключением свечей, выходит из строя редко.
Если не смазывается цепь
Смазка цепи важна для того, чтобы уменьшить трение звеньев в пазах направляющей шины. Для регулировки системы смазки предусмотрен винт подачи масла. Смазывается цепь только во время ее движения. Проверить работу маслонасоса можно, направив носок шины в сторону светлой поверхности. При нажатии на ручку газа на поверхности должны появиться масляные брызги.
Что делать, если на бензопиле залита свеча
При подозрении на залитую свечу необходимо осмотреть ее. При помощи свечного ключа она выкручивается и внимательно изучается. Если свеча мокрая, но при этом искра есть, то она точно была залита.
Множество опытных владельцев способны с большой долей вероятности определить текущее состояние свечи по ее цвету. Подобную процедуру рекомендуется осуществлять регулярно.
- Светло-коричневый нагар – это именно то, что хотят увидеть все владельцы. В таком случае функциональность бензопилы не нарушена.
- Нагар черного цвета сигнализирует о несбалансированной смеси, а именно о нехватке кислорода в топливной камере. Если ситуация не исправится, велика вероятность повторного заливания свечи бензопилы.
- В случае выявления коррозии на вилке или слишком большого расстояния между электродами, то, скорее всего, используется обедненная топливная смесь.
Ремонт масляного насоса и замена ведущей звездочки
Ремонт масляного насоса на бензопиле Партнер 350 необходим в том случае, если подача масла полностью или частично прекратилась. Механизм маслонасоса включает в себя сам насос и шестерню с червячной передачей, которая приводится в движение звездочкой, сопряженной со сцеплением.
Самая распространенная неисправность масляного насоса, это отсутствие резьбы и шлицов на шестерне или шлицов на червячной передаче. Исправить ситуацию можно заменой деталей на новые.
Для снятия маслонасоса на Партнер 350 необходимо снять боковую крышку и шину бензопилы, после чего застопорить поршень и при помощи спецключа или самодельного ключа из головки на 24 раскрутить сцепление.
Для замены ведущей звездочки Партнер 350 нужно просто раскрутить сцепление, снять старую деталь и установить новую. Звездочка устанавливается на вал через игольчатый подшипник. При замене звездочки его необходимо проверить на наличие дефектов и смазать. Для смазки можно использовать обычный Литол или любую другую выдерживающую высокие обороты.
Процесс замены ведущей звездочки показан на видео, посмотрев которое вы без особого труда сможете повторить увиденное на своей бензопиле.
Регулировка зажигания
Владельцам бензиновой пилы «Партнер-350» приходится достаточно часто регулировать зажигание. При первом запуске оборудования необходимо проверить холостой ход. Для этого нужно повернуть по часовой стрелке винт, который отвечает за регулирование холостого хода. После того как он упрется, следует повернуть его на четыре с половиной оборота в обратном направлении. В том случае, если после выполнения данных манипуляций двигатель функционирует без вращения цепи, можно сделать вывод об отсутствии проблем. Иначе необходимо обратиться за помощью в сервисный центр, поскольку использование бензопилы, находящейся в таком состоянии, может представлять опасность.
Принцип работы маслоподающего насоса
Перед тем, как снять насос бензопилы, важно понять, по какому принципу он функционирует. Сила, сформированная на приводе, через передачу червячного типа переходит на плунжер (сила передает движение вращательного типа). Последний начинает крутиться, повторяя движение возвратно-поступательного типа
Последний начинает крутиться, повторяя движение возвратно-поступательного типа.
Данный тип движения гарантирован из-за специфической формы плунжера, регулировочного винта, его пружины упорного вида и эксцентрика. Когда плунжер начинает движение назад, масло поступает в резервуар через небольшое отверстие (этот принцип мы видим и в обычном шприце).
Движение вперед заставляет масло через то же отверстие выталкиваться наружу. Несложно догадаться, что по такому принципу узел работает только за счет герметичности, которую создает резиновая манжетка. На рабочей схеме может не указываться.
Кроме того, по такому принципу насос работает только в том случае, если два отверстия не открыты в один и тот же момент. Для того чтобы это не произошло, разработчики пили предусмотрены сегментный вырез на кончике одного плунжера. Во время движения назад, он поворачивается в сторону входного отверстия. Это отверстие закрывается, когда происходит движение вперед. Одновременно вместе с этим открыто выходное отверстие, ведь вырез повернут к последнему отверстию. Один поворот плунжера происходит с одним движением возвратно-поступательного типа.
При этом производители пильных основных узлов могут менять ход плунжера, для чего нужен эксцентрик и регулировочный винт. Первый – это визуально просто цилиндр, интегрированный в корпус винта регулировки. Главная ось этой детали с осью винта регулировки совпадать не будет даже тогда, когда винт вращается.
Цилиндр будет приближаться и отдаляться по отношению к ребрам плунжера. Это необходимо знать для того, чтобы понять суть работы и функции эксцентрика. Данный тип смещения этой детали причина, почему ее стали называть «кулачок».
Если плунжер приблизится к кулачку максимально, то масло перекачиваться не сможет. В обратном случае, плунжер пустит ход масла на максимум (будет качать на полную мощность).
Как двигается плунжер?
Движение его возможно за счет специальной обработки торца, который упирается выступом по центру в эксцентрик. Краюшек этого торца поход на обычное кольцо, окруженное выступом, расположенным в центре. Это кольцо расположено под углом, а не перпендикулярно по отношению к оси плунжера. Сформировав скос, эта деталь позволяет плунжеру слегка выпирать.
При этом край плунжера и винт регулировки соединены специфически. Это дает возможность торцу во время движения касаться винта разными частями, выпирающими и не выпирающими. Когда торец касается винта выпирающей частью, плунжер вращается вперед. А, когда торец касается винта регулировки не выпирающей частью, происходит движение назад. Движение назад возможно благодаря упорной пружине.
Идентификация проблемы работы масляного насоса
Если оператор знает, как устроена подкачивающая помпа, он сможет разобраться с тем, как снять насос бензопилы. Достаточно минимума слесарных навыков и минимум инструментов для того, чтобы сделать это, а затем провести ремонт узла.
Учтите, что идентификация проблемы маслоподающего насоса позволит вам понять, какой демонтаж комплектующего нужно провести, полный или частичный. Если с полным демонтажем вы боитесь не справиться, обратитесь в сервисную мастерскую, где для этого специалисты используют технический потенциал. Конечно, многие детали, которые вы можете повредить при демонтаже комплектующего можно заменить, но замена эта влетит вам в копеечку.
Учтите, что, когда масляный резервуар заполнен, но масло на пильную гарнитуру не поступает, причина этого сбоя не всегда может касаться масляной помпы. Иногда в процессе разбора пилы вы сможете обнаружить неисправность других элементов, не связанных с данным узлом. Чаще всего их замена решает главную проблему.
Кроме того, прежде чем винить во всех бедах масляную помпу, проверьте масляный фильтр, который при сильно загрязнении не просто ухудшает работу масляного насоса, но и может полностью вывести его из строя. Для того чтобы проверить масляный фильтр, над ним достаточно подержать бумагу, на которой останется масляная полоса. Плотность последней позволит вам оценить состояние фильтра и разработать план дальнейших действий.
