Методика применения кабеля
Электропрогрев бетона проводом ПНСВ, технологическая карта которого заключается в укладке продукта в емкость непосредственно перед заливкой, считается надежной системой. Провод должен иметь определенную длину (в зависимости от условий его эксплуатации). Из-за хорошей теплопроводимости бетона, нагрев плавно распределяется по всей толщине материала. Благодаря такой особенности удается повысить температуру бетонной смеси до 40 ºС, а иногда и выше.
Кабель ПНСВ допускается запитывать в сеть, электричество которой поставляют подстанции КТП-63/ОБ или 80/86. Они обладают несколькими степенями напряжения пониженного типа. Одна подстанция представленного типа способна обогреть до 30 м³ материала.
Чтобы повысить температуру раствора, на 1 м³ необходимо потратить около 60 м провода марки ПНСВ 1,2. При этом температура окружающей среды может составлять до -30 ºС. Способы нагрева могут комбинироваться. Это зависит от массивности конструкции, погодных условий, заданных показателей прочности. Также немаловажным фактором для создания комбинации методов является наличие ресурсов на стройплощадке.
Если бетон сумеет набрать требуемую прочность, он может противостоять разрушению вследствие низких температур.
Особенности методики
Общая схема работы
Сама методика прогрева бетонной массы с использованием электродов достаточно проста.
Реализуется она по такому алгоритму:
- Внутри опалубки монтируются токопроводящие элементы, подключенные к источнику питания. Конфигурация размещения и тип электродов подбирается отдельно в зависимости от особенностей конструкции.
- После того как электроды размещены, в опалубку заливается раствор. Находясь в жидком состоянии, он превращается в один из элементов электрической цепи, который достаточно хорошо проводит ток.
- На электроды подается напряжение, благодаря чему в теле бетона создается электрическое поле. Оно постепенно отдает свою энергию окружающему веществу, нагревая его.
- За счет изменения параметров тока (сила, напряжение) можно своими руками регулировать степень нагрева.
Фото подключенных электродов
В результате во время набора цементом прочности в нем поддерживается оптимальная температура. Такой обработки вполне достаточно, чтобы обеспечить однородную структуру застывшего материала. Резка железобетона алмазными кругами это подтверждает – на пробных образцах практически не обнаруживаются пустоты и рыхлые области.
Время прогрева зависит от множества факторов, среди которых важнейшими являются объем бетонируемой конструкции и наружная температура. В некоторых случаях отапливать раствор приходится до 4-5 недель, т.е. до полного набора прочности. Впрочем, чаще всего дополнительное тепло требуется только на начальных этапах.
Типы электродов
Типы электродов
Для реализации данного метода применяют токонесущие элементы различной конфигурации. Изучить их конструктивные особенности можно, проанализировав приведенную здесь таблицу:
| Тип электрода | Характеристика |
| Пластинчатый | Имеет форму вытянутой по длине пластины, чаще всего изготавливается из того же металла, что и сама арматура. Монтируется на опалубку с внутренней стороны без заглубления в толщу раствора. |
| Полосовой | Представляет собой полосу металла шириной от 40 до 50 см. Пары полосовых электродов размещаются по краям участка таким образом, чтобы ток проходил между ними. |
| Струнный | Применяется при изготовлении вытянутых в длину конструкций (колонн, столбов, капитальных свай и т.д.). Струна закладывается в центр опалубки, а по периферии устанавливается токопроводящая полоса. |
| Стержневой | Представляет собой обрезок арматуры толщиной от 5 до 12 мм. Устанавливается поодиночке или группами с шагом до 50 см, при этом заглубляется в раствор практически на всю длину. Крайние элементы монтируют таким образом, чтобы исключить контакт с опалубкой. Электроды стержневого типа применяются при прогреве конструкций сложной формы. |
Стержни из арматуры в толще заливки
В зависимости от типа задействованных деталей выделяют такие методы повышения температуры:
- Поверхностная (периферийная) обработка – электроды накладываются на поверхность раствора без погружения, часто с использованием специальных токопроводящих подложек. После окончания работы могут быть демонтированы и использованы повторно на другом объекте.
- Погружной (сквозной) электроподогрев бетона – электроды находятся внутри материала, и после его отвердевания не извлекаются. Чтобы прочность конструкции не снижалась, токопроводящие элементы размещаем не ближе, чем в 30 мм от поверхности.
Погружная схема
Использование сварочных аппаратов
Мастера, которые пытаются реализовать данную методику самостоятельно, часто интересуются, как греть бетон электродами с применением сварочного аппарата (см.также статью «Как осуществляется прогрев бетона сварочным аппаратом»).
Действительно, это вполне возможно:
- Обычный сварочный аппарат включает в себя два блока – двигатель и собственно сварочный генератор. При этом мощности последнего достаточно, чтобы обеспечить обогрев около 50м3 бетонного раствора.
- Перед началом работы в цемент опускаем электроды. Для большинства задач достаточно шага в 20-30 см.
- Электроды соединяем последовательно, формируя несколько параллельных цепей.
- Для наблюдения за напряжением между цепями специалисты рекомендуют устанавливать лампу накаливания.
- Цепи подключаем к аппарату и подаем напряжение. Контроль нагрева осуществляем в специальных скважинах.
Такое устройство вполне можно использовать
Как прогревается бетон при помощи сварочного аппарата?
Бетонная стяжка заливается не только летом, когда стоит теплая погода, но и зимой, когда температура редко повышается выше нуля.
Как известно из школьного курса физики, вода при минусовой температуре воздуха из жидкого состояния преобразуется в твердое состояние, а поэтому зимой понадобится прогрев бетона сварочным аппаратом, поскольку в состав данного материала входит вода.
На сегодня активно применяются такие способы прогрева бетона, как прогрев посредством ПНСВ кабеля, специализирующегося на данной процедуре, прогрев с помощью специализированных термоматов, однако наиболее популярностью продолжает пользоваться именно сварочный аппарат, действие которого мы и рассмотрим.
Коротко о главном
Сварочный аппарат представляет собой автономную установку для осуществления сварочных работ над металлическими деталями, резки материалов посредством электродуговой сварки. Сварочные агрегаты имеют помимо основных элементов для производства сварочных работ еще дополнительные элементы.
Вспомогательные элементы сварочного агрегата:
- Генератор сварочного тока;
- Приспособление, служащее для воздушно-плазменной резки металлов;
- Блок напряжения холостого хода установки;
- Блок прогрева бетона и других твердых материалов.
Свойства бетона
Многие полагают, что бетон затвердевает всего за несколько дней, однако подобное распространенное мнение весьма ошибочно, так как рассматриваемый материал выдерживается почти месяц, а именно 28 суток. Однако и за этот срок, как утверждают опытные профессионалы, бетон не затвердевает окончательно, поскольку процесс твердения может продолжаться годами.
Доказан факт, что бетон по истечении 28 суток получает основные качественные характеристики: прочность, морозоустойчивость, водонепроницаемость. Именно поэтому не рекомендуется поддавать на протяжении указанного выше времени бетонную стяжку фундамента или пола всяческим нагрузкам.
Прогрев посредством сварочного устройства
Для прогрева бетонного основания на строительной площадке строителями нередко используются специальные приспособления, но могут иметь место на пути реализации данной необходимости обыкновенные сварочные аппараты. Первоочередным вопросом в решении поставленной задачи являются дополнительные электроды, с ролью которых отлично могут справиться отрезки арматуры.
Арматура, в свою очередь, монтируется равномерно по всему участку работ, которая засыпается опилками. Опилки служат отличным дополнением термоизоляционного слоя бетонной поверхности. Вдобавок опилки снизят до минимума испарения влаги. Далее арматура соединяется между собой проводом таким образом, чтобы вышли параллельные цепи.
К цепям присоединяются прямой и обратный сварочные провода, при этом стоит обращать внимание на то, чтобы они замыкались друг на друга. С помощью лампочки накаливания узнаем о наличии напряжения, при этом лампочка должна быть установлена между цепями. С помощью лампочки накаливания узнаем о наличии напряжения, при этом лампочка должна быть установлена между цепями
С помощью лампочки накаливания узнаем о наличии напряжения, при этом лампочка должна быть установлена между цепями.
Во время нагрева арматуры необходимо усердно следить за температурой нагрева самого бетона, чтобы не имел место перегрев. Контроль температуры выполняется путем использования любого термометра.
Замыкать сварочную цепь на бетонную арматуру настоятельно не рекомендуется, поскольку данный способ не принесет ожидаемого результата, а счет за потребление электроэнергии будет весьма не привлекательным. Способов прогрева существует несколько.
Прогревание бетонной поверхности электродами
Методика прогрева бетонной поверхности посредством электродов основывается на прохождении электрического тока. В свою очередь существует несколько видов электродов, которые могут понести отличную службу во время прогревания бетонной поверхности.
Виды электродов:
- Полосовые;
- Пластинчатые;
- Струнные;
- Стержневые.
Прогрев бетона должен производиться с учетом площади рабочей поверхности, правил техники безопасности и безопасного обращения конкретно со сварочным аппаратом.
Перед применением сварочного приспособления в прогревании рабочей поверхности, будь то бетонная стяжка пола, фундамент или что-либо другое, необходимо проконсультироваться с грамотными и опытными профессионалами.
Функциональные особенности
Климатические условия в нашей стране славятся особой суровостью, поэтому строителям часто приходится работать во время мороза. Именно для тех случаев, когда срочно необходимо соорудить бетонную конструкцию, но температура воздуха на улице никак не поднимается выше нуля, были созданы специальные устройства, основная задача которых — обеспечивать те самые условия, необходимые для нормального застывания бетона.
Принцип работы устройства
Трансформатор для обогрева бетона работает от электричества. Такие устройства широко используются строителями, в результате чего возведение различных конструкций из бетона значительно ускоряется и упрощается, особенно в холодное время года.
После приготовления бетонная смесь подогревается посредством электричества, причем сам бетон, будучи включенным в электрическую сеть, играет роль проводника. При этом энергия из электрической превращается в тепловую. Это может происходить прямо в цементной смеси или на ее поверхности. Все зависит от разновидности использующихся проводов и электродов.
С помощью трансформатора бетон можно нагреть до определенной температуры за определенный промежуток времени. Главное — правильно подобрать необходимую мощность тока. У того, кто пользуется таким оборудованием, разумеется, есть возможность выбирать один из нескольких режимов подогрева, что также повышает производительность и делает работу более эффективной.
Такой трансформатор годится для прогрева большого объема бетонной смеси. Если же из бетона нужно возвести какую-нибудь небольшую конструкцию, то применение этого оборудования считается нецелесообразным.
Прогрев бетона сварочным аппаратом проводом ПНСВ
Греющий провод нарезается кусками по 18 метров. Количество требующихся отрезков зависит от мощности сварочного трансформатора, который будет использоваться. Расчет количества определяется исходя из того, что один кусок провода выдерживает 25 А. Но если ваш аппарата имеет максимальную силу тока в 250 А, то это еще не значит, что стоит брать 10 кусков. Лучше работать в среднем режиме на 200 А и использовать 8 частей. Такое количество оказывается достаточным для плиты в 20 см и площадью 5х4 метра.
Алюминиевых провода присоединяются к имеющимся проводам ПНСВ. Соединение происходит при помощи скрутки, а длина провода подбирается уже по месту, так как его концы нужно будет присоединить к сварочному кабелю. Все скрутки должны быть изолированы.
После этого следует класть прогревочные петли. Кабель должен находиться выше середины плиты, но не достигать верхнего слоя в арматуре. Петли подвязываются изоляцией, чтобы их не замкнуло. Чтобы скрутка не сгорела, она должна быть в бетоне. Алюминиевые концы выводятся из зоны заливки. Желательно промаркировать все выходы, чтобы не запутаться.
Когда бетон будет залит, следует собрать цепь обогрева как можно быстрее. Для этого нужно подключить два кабеля со сварочного аппарата. Таким образом, на каждый сварочный кабель должно приходиться по 8 концов. После этого можно включать сварочный аппарат для прогрева бетона. Перед началом работы следует уменьшить количество Ампер на регуляторе. Если после включения значение тока окажется слишком высоким, то не стоит переживать, так как во время прогревания оно будет уменьшаться. Если значение падает до того состояния, когда ток становится слишком слабым, то после этого стоит увеличить значение. Это происходит через несколько часов после включения. Периодически нужно проверять нагрузку, чтобы она не превышала 25 А. Все время процесса может занимать более суток, поэтому, сварочные инверторы с низким ПВ не пригодятся для данной операции.
Подогрев бетона сварочным аппаратом и электродами
Для данного процесса используются специальные электроды. Первой разновидностью являются пластинчатые. Они устанавливаются с внутренней стороны опалубки, что улучшает контакт со смесью. Электрическое поле разогревает бетон до заданной температуры.
Также существуют полосовые электроды, общая ширина которых достигает до 45 см. Они монтируются с двух сторон, а когда подключаются к трансформатору, то поле между ними прогревает бетонную смесь.
Струнные используются при прогревании цилиндрических конструкций, таких как колонны. При этом сам электрод помещается в центр конструкции, а по внешней стороне проходит токопроводящий лист.
Стержневые внешне напоминают арматуру, так как их диаметр составляет 7-11 мм. Они помещаются внутрь бетона с определенным шагом. Последние в ряду изделия ставятся до 40 см от опалубки. Данная разновидность применяется для сложных конструкций. Таким образом, для каждого вида работ требуется выбирать свои виды электродов.
Технология их применения происходит следующим образом:
- Изделия раскладываются равномерно по всей поверхности бетонной площадки;
- Затем они все соединяются в две отдельные цепи, одна из которых будет «+», а вторая «-»;
- Между ними устанавливается лампа накаливания, которая помогает следить за напряжением;
- Цепи присоединяются проводами обратной и прямой связи.
Читать также: Изготовление шаблонов и приспособлений
Для того, чтобы влага не испарялась с поверхности достаточно быстро, ее требуется накрыть слоем опилок. Контролировать температуру можно при помощи обыкновенного градусника.»
Заключение
Сварочные аппараты для дома отлично подходят не только для сварки в домашних условиях, но и для прочих процедур, где не нужна сверхвысокая мощность. Прогревание бетона трансформатором является явным тому примером. Одно из немногих, чем придется обзавестись для проведения такой операции будут специальные электроды. Измерительные приборы и так должны быть в арсенале сварщика. Но здесь следует присматривать за безопасным проведением работы, чтобы режимы не превышали допустимые характеристики оборудования. В ином случае это может привести к поломке техники.
Строительные работы по возведению объектов ведутся круглогодично. Часто строители производят бетонирование для формирования цельных конструкций в зимнее время
При этом важно обеспечить прочность монолита и предотвратить кристаллизацию воды. Осуществляя прогрев бетона важно поддерживать требуемую температуру смеси и создать благоприятные условия для гидратации цемента
Остановимся на технологии разогрева, основанной на применении инфракрасных лучей и электроэнергии. Рассмотрим достоинства и недостатки каждого метода.
Разновидности и особенности кабелей КДБС и ВЕТ
Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения. Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.
Основные элементы конструкции кабеля обогревочного
Обозначение:
- А – Выходы нагревательных жил.
- В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
- С – Муфта, для подключения нагревательной секции.
- D – Концевая изоляторная муфта.
- Е – Нагревательная секция фиксированной длины.
Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.
Таблица сравнительных характеристик кабелей ВЕТ и КДБС
Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.
Провод ПНСВ
Универсальный и доступный способ прогрева бетона в зимнее время с помощью высокоомного кабеля и понижающего трансформатора. Во время увязки каркаса из арматуры укладывается греющий кабель, размеры и форма конструкции значения не имеет.
Этот способ подогрева применим как на стройплощадке, так и для домашних мастеров строителей. Расскажем немного подробнее, как прогреть бетонную смесь проводом ПНСВ в домашних условиях.
После армирования каркаса конструкции или укладки маяков под наливной пол, провод укладывается змейкой не ближе 20 сантиметров друг от друга (оптимальный шаг укладки). Длина одной петли составляет от 28-36 метров. В качестве источника напряжения можно использовать сварочный аппарат. Схема подключения в этом случае будет выглядеть так:
Нюанс прогрева, ПНСВ нельзя подключать неукрытый раствором, т.к. без поглощения тепла из-за высокой температуры на открытом воздухе, он перегорит. Чтобы избежать перегорания делают переход на алюминиевый кабель, оставляя выходные концы нагревательного провода ПНСВ по 10 см из раствора. Производитель рекомендует ток в кабеле 11-17 ампер, который можно контролировать токовыми клещами. О том, как пользоваться токоизмерительными клещами, мы рассказывали в отдельной статье.
Для домашнего строительства достаточно ПНСВ диаметром 1.2 мм. Его характеристики:
- сопротивление 0,15 Ом/м;
- рабочий ток погруженного в раствор 14-16 ампер;
- температура укладки от -25 до 50 °C.
Расход провода на куб бетона 60 погонных метров. Температура, до которой нагревается бетон — 80 °C, ее контроль осуществляется любым термометром. Скорость набора температуры раствором не должна превышать 10 градусов за час. Чтобы избежать бессмысленных трат на счетах за электроэнергию, нагреваемый участок укрывают любым материалом, препятствующему нагреванию атмосферы, например, засыпают опилками. Для получения отличного результата бетонную смесь перед заливкой также подогревают, температура смеси не должна быть ниже +5 °C. Вот по такой инструкции можно прогреть бетон в зимнее время своими руками. Технология трудоемкая, однако под силу даже неопытному человеку. О том, как укладывать греющий кабель в фундаменте, рассказывается в видеоуроке:

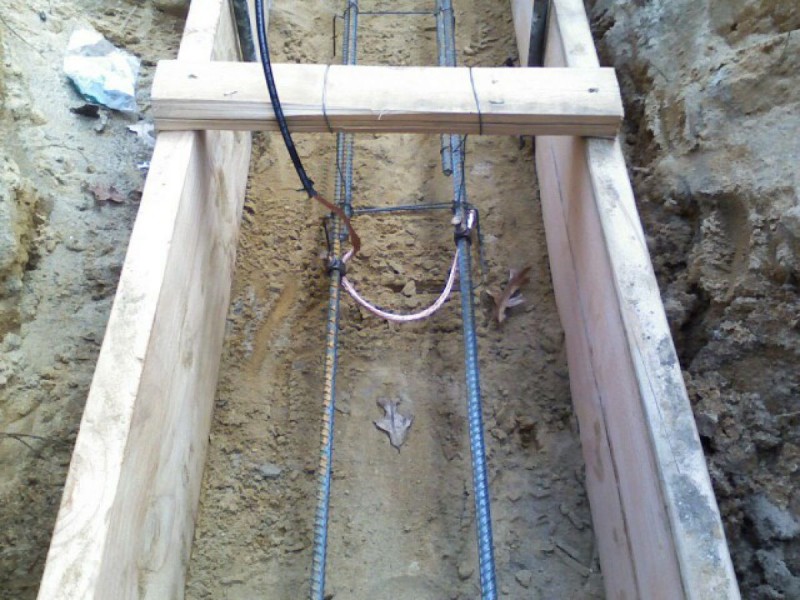

Обогрев фундамента проводом
Кстати, вместо провода ПНСВ можно также использовать кабель BET для прогрева бетона. На видео ниже вкратце рассмотрена инструкция по монтажу греющего проводника:
Как работает обогрев кабелем BET
В статье указаны не все способы подогрева бетона зимой. Существуют индукционный, инфракрасный метод и другие, но их не рассматриваем ввиду их малой распространенности и сложности. Мы дали общее представление о технологии строительства бетонных конструкций, и возможности использования домашними мастерами методов нагрева стяжек и стен. Кстати, использование провода ПНСВ возможно не только во время нагрева строящийся конструкции, но уже и после того. Его можно использовать, как готовый теплый пол или анти лед на лестницах или тротуарах. Короткие участки подключаются через понижающий трансформатор от 400 до 1500 ватт. Для подключения напрямую в сеть 220 вольт провод в длину будет более 120 метров.
Вот и все, что хотелось рассказать вам о том, зачем нужен прогрев бетона в зимнее время и как его осуществить с помощью тепловых пушек, электродов либо провода ПНСВ. Надеемся, наши инструкции были для вас понятными. Больше информации вы можете получить, просмотрев видеоуроки в статье.
Советуем также прочитать:
- Подогрев дорожек греющим кабелем
- Как экономить электроэнергию дома
- Как подобрать тепловую пушку по мощности
- Временное электроснабжение строительной площадки
Бетонирование без прогрева
Любой из перечисленных способов подогрева бетона требует специальной подготовки, и главное наличие оборудования. Следовательно, все такие технологии затратные. Поэтому многие застройщики ищут варианты заливки бетона при пониженных температурах без применения искусственного подогрева. Как уже отмечалось, что подогрев в зимних условиях необходим, для того, чтобы раствор при положительной температуре успел затвердеть. Другими словами необходимо создать условия, чтобы прочность бетонной смеси составила не менее 70%. В строительстве существуют технологии заливки бетона без подогрева. Например, марочную прочность раствора можно достичь и за счет добавления в его структуру противоморозных добавок.
Каждый вид добавок выполняет определенные функции и применяется от ситуативных условий в период строительства.
Существуют следующие виды добавок:
- ускоряющие. Это модификаторы сокращающие время достижения 60% прочности бетонной смеси;
- замедляющие. Применяются в тех случаях, когда наоборот возникает необходимость замедлить скорость затвердевания. Они применяются, когда раствор доставляется на строительную площадку уже предварительно подогретый;
- воздухововлекающие. Модификаторы добавляются в бетонный раствор, в состав которого входят крупные фракции гравия или щебня. Добавка способствуют провоцировать химическую реакцию с выделением воздушных пузырьков. Такой процесс компенсирует нагрузки при застывании бетона, за счет чего минимизируются риски разрушения смеси при низких температурах;
- противоморозные. Ускоряют процесс испарения избытка влаги из бетонной смеси. При этом бетон быстро набирает прочность.
Существует еще один простой способ. При температурах не ниже пяти градусов можно с подветренной стороны разжечь костер. Однако такой способ можно применить только на небольших площадках. Более того, костер обогревает участок бетонирования неравномерно. Следует учесть, что в случае применение добавок или использование костров зеркало бетонирования обязательно следует утеплять укрывочным материалом.
Подключаем провод для прогрева бетона ПНСВ
Применяя кабель прогревочный для бетона можно добиться положительной температуры смеси в зимние месяцы. Методика выполнения работ несложная. Следует уложить в конструкцию, подлежащую бетонированию, кабель с маркировкой ПНСВ и подать на него напряжение питания от источника электрической энергии.
Указанному способу обогрева часто отдают предпочтение благодаря серьезным достоинствам:
повышенной эффективности. Правильно уложенный обогревающий кабель, который выбран расчетным путем, может поддерживать температуру, необходимую для застывания значительного объема бетона;
Как правило, электропитание ПНСВ кабелей осуществляют через подстанции, обладающие несколькими ступенями пониженного напряжения
- экономичности. Расход электрической энергии приемлемый. Это позволяет вложиться в смету строительных мероприятий и не допустить перерасхода денежных средств;
- сохранению бетонной структуры. При подключении провода к источнику электрической энергии исключено растрескивание бетонного массива и образование в нем воздушных пор;
- универсальности. Технология электрического разогрева может применяться для цельных строительных конструкций, которые изготавливаются из обычного или армированного бетона.
Наряду с неоспоримыми преимуществами, технология имеет и слабые места:
- нуждается в выполнении подготовительных работ, в процессе которых производится укладка провода. Гибкий кабель для прогрева бетона требует соблюдения аккуратности при размещении в армированной конструкции и укладывается согласно чертежу;
- требует применения понижающего трансформатора. Технические характеристики оборудования для уменьшения питающего напряжения должны позволять произвести плавную регулировку нагрева бетонной смеси в требуемом диапазоне.
Применяется провод специальной конструкции, который состоит из следующих элементов:
- токопроводящей жилы;
- защитной изоляции.
Подбор кабеля осуществляется после выполнения расчетов с учетом следующих параметров:
- напряжения на выходе трансформатора;
- сечения токопроводящей части;
- суммарной длины уложенного кабеля.
Температура конструкции не должна опускаться ниже технологически обусловленного минимума
При выполнении работ соблюдайте следующие рекомендации:
- производите укладку провода на очищенной поверхности, избегая его повреждений;
- равномерно формируйте петли кабеля, не допуская перегибов.
Читать также: Заточка сверл по металлу приспособления на дрель
Покупая ПНСВ провод, проверьте соответствие продукции сертификату. Репутация изготовителя кабеля играет немаловажную роль. Технология применения провода для разогрева бетонной смеси имеет много общего с методом формирования обогреваемого пола.
Особенности различных способов
1. Использование нагревательных проводов.
Тот же электропрогрев бетона, но в отличие от электродного метода, увеличение температуры в монолите обеспечивают уложенные в массу изолированные провода. Они сами нагреваются в процессе работы, а раствору передают только тепловую энергию.
Марки нагревающих элементов:
1. Чаще всего в зимнее время используется электропровод марки ПНСВ от 1,2 до 3 мм в диаметре.
При этом нужно учитывать, что ПНСВ не должен во время работы находиться на воздухе, иначе его изоляция просто оплавится. Отсюда и особенности технологии прогрева – применение так называемых холодных концов, подключенных в местах выхода ПНСВ из бетона. Их роль исполняют короткие установочные провода типа АПВ-2,5 или АПВ-4 с алюминиевой жилой.

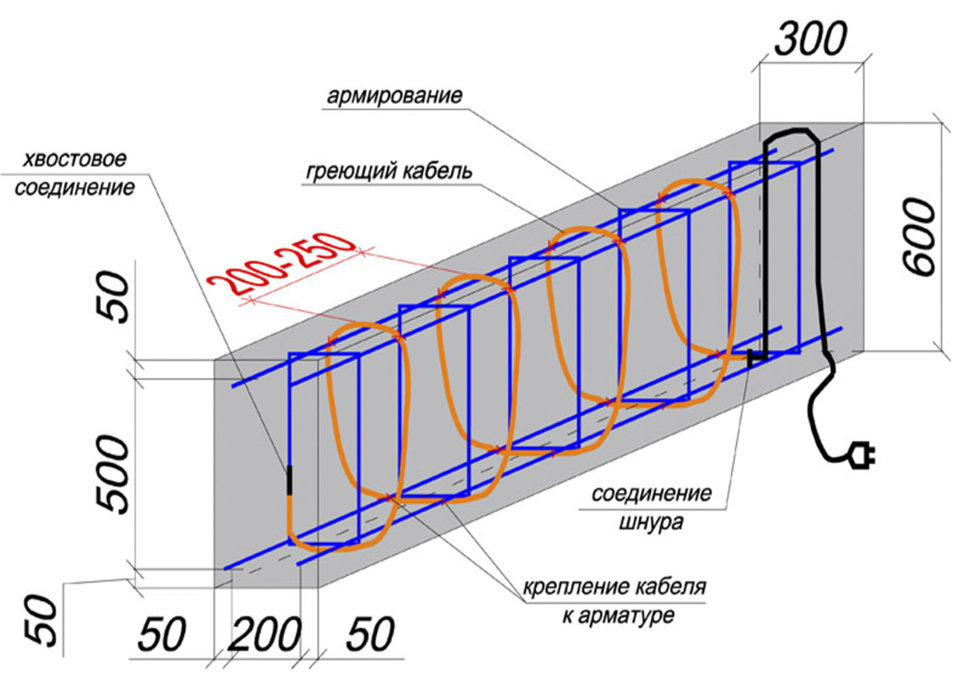

Схема прогрева проводом ПНСВ 1,2 при его подключении к трансформатору может быть одно- или трехфазной. Главное, чтобы линии отстояли друг от друга минимум на 15 мм, а сила тока не превышала 15 А. Длина обогреваемых секций подбирается вдвое меньше, чем значение напряжения на трансформаторе.
2. Применение кабелей КДБС или ВЕТ позволяет полностью исключить из технологии трансформатор для прогрева бетона.
К такому методу прибегают, когда нет возможности обеспечить станции питание в 380 В или использовать требуемое количество понижающих трансформаторов на объекте. ВЕТ-кабели могут работать от бытовой электросети, на концах они снабжаются соединительными муфтами, что весьма удобно при укладке. Правда, стоит такой провод дороже, чем ПНСВ.
Подключение производится к понижающему трансформатору, выдающему со второй обмотки 75 или 36 В. Схема укладки провода ВЕТ не отличается от аналогичной для ПНСВ
При этом важно подобрать оборудование, предусматривающее плавную регулировку силы тока. Это позволит поддерживать нормальную температуру в монолитной конструкции. Как вариант для частного строительства, подойдет обычный сварочный аппарат
К профессиональному оборудованию относятся трансформаторные станции, которые обеспечивают прогрев до 30 кубов: КТПТО-80/86, серия трансформаторов СПБ либо сухая станция ТСДЗ-63
Как вариант для частного строительства, подойдет обычный сварочный аппарат. К профессиональному оборудованию относятся трансформаторные станции, которые обеспечивают прогрев до 30 кубов: КТПТО-80/86, серия трансформаторов СПБ либо сухая станция ТСДЗ-63.
3. Греющая опалубка.
Контактный прогрев бетона предпочтительно использовать на объектах быстрого возведения. Термоактивная опалубка широко применяется для строительства монолитных домов, но раствор должен иметь высокую скорость застывания. Эта технология довольно требовательна к температуре смеси и окружающей среды: промерзший грунт на глубину 30-50 см и сам состав должны быть прогреты до +15 °С.
4. Индукционный метод.
Отлично подходит для изготовления бетонных свай и колонн. Повышение температуры внутри опалубки происходит за счет воздействия электромагнитного поля, создаваемого внешними витками провода. Вся конструкция превращается в своеобразную индукционную катушку, разогревающую металлическую арматуру. А та в свою очередь осуществляет прогрев раствора изнутри. Достоинства метода – равномерный прогрев и возможность производить предварительный разогрев опалубки и армирующих стержней еще до заливки.
5. Тепловые излучатели.
Относительно недорогой и наименее энергозатратный способ – прогрев тепловыми пушками, ИК-излучателями и другими внешними электрообогревателями. Его плюсом и одновременно недостатком является локальное воздействие на заливку. Поэтому сфера применения этой технологии ограничивается ремонтными работами, заделкой стыков и изготовлением малых форм. При этом внешний обогрев не будет достаточно эффективен, если обрабатываемую часть конструкции не оградить от внешних условий временным пологом. Достоинства: минимум аппаратуры и кабельной продукции, дешевизна и относительно невысокие энергозатраты.
6. Пропаривание.
Самый дорогой и энергоемкий прогрев бетона в зимнее время применяется только в промышленном строительстве. Смысл технологии заключается в том, что бетон заливается в сложную двухстенную опалубку, через которую подается горячий пар. Он обволакивает бетонную поверхность, образуя «паровую рубашку». Это обеспечивает и равномерный прогрев конструкции, и подачу влаги, необходимой для гидратации.
Несмотря на всю сложность организации прогрева, этот способ является наиболее эффективным. А для сокращения расходов в сам бетонный раствор вводятся пластифицирующие добавки, ускоряющие процесс твердения.
