Просекатель для металлического профиля под гипсокартон. саморезы не нужны!

Советы по эксплуатации

Просекатель – это очень простой и нетребовательный инструмент, однако и ему требуется правильный уход и соблюдение некоторых правил:

большинство просекателей рассчитаны на суммарную толщину профилей не более 1,5 мм;
нельзя делать рывки про пробое;
удары также запрещены;
просекатель нужно ставить строго перпендикулярно пробиваемой плоскости профилей;
нельзя делать пробой в том месте, где профиль наращивается или стыкуется;
шарниры периодически нужно смазывать.

Просекатель для профиля под гипсокартон – простой и удобный инструмент. Собрать каркас с его помощью сможет даже новичок.

Преимущества использования

Сборка металлического каркаса с помощью просекателя

Прежде, чем решить вопрос о приобретении инструмента, стоит познакомиться с его особенностями. Приспособление имеет большое количество положительных качеств, благодаря своей конструкции.

К ним относятся:

Нет необходимости использовать электричество, особенно это важно при его отсутствии;
На металлических деталях нет деформаций;
Отсутствуют заусенцы на наружной поверхности профиля, что исключает зачистку конструкции после сборки;
Не требуется использование крепежных элементов;
Создается прочное и надежное соединение всех деталей;
Простота при эксплуатации;
Не нужна предварительная разметка элементов;
Экономия трудозатрат.

Такие качества заклепочника для сборки каркаса из металлического профиля, делают устройство незаменимым для облегчения проведения монтажных работ, сокращая их продолжительность. При этом соединения не уступают по качеству крепежу саморезами, а иногда превосходят его.

На лицевой стороне каркаса отсутствуют шляпки от саморезов, что позволяет облицовочному материалу плотно прилегать к профилю.

Монтаж стоек

Но сфера использования инструмента ограничивается только сборкой элементов из металлопрофиля между собой. Нельзя с его помощью выполнить фиксацию деревянного каркаса или закрепить ребра жесткости на стену.

Самостоятельное изготовление инструмента

Для тех, кто уверен, что такой инструмент целесообразнее соорудить самостоятельно, можно попробовать его изготовить. Как сделать просекатель для профиля своими руками?

Приспособление напоминает гаечный ключ, которые используют слесари. Главными составляющими для него служат режущие элементы и пружины. Для удобства работы, приспособление имеет ручку и поворотный механизм.

Любой человек, обладающий опытом сборки простых приборов, может изготовить своими руками подобный полезный инструмент. Но, при этом стоит соблюдать правила безопасности.

Заготовки для сборки конструкции

Для заготовок, представленных на фото, можно использовать металлический лист толщиной 3 мм. Ручку лучше сделать деревянную, но, с идеально гладкой поверхностью, чтобы при работе не оставлять заноз.

Инструкция изготовления приспособления:

Из картона вырезаются шаблоны будущего изделия;
Контуры деталей переносятся на металлический лист;
С помощью болгарки вырезаются все заготовки;
Зачищаются тщательно заусенцы;
Втулки вытачиваются на токарном станке или можно использовать обычные гайки М6 или М8;
Собирается подвижный механизм.

Самодельный заклепочник в сборе

Чтобы лучше представить процесс изготовления инструмента, стоит познакомиться с видео в этой статье.

Выбор просекателя для профессионального использования

Для любого кто сталкивается с профессиональной установкой метало каркаса, основным фактором при выборе инструмента должно быть время. От скорости монтажа зависит уровень дохода монтажника. Второй по значимости фактор это надежность и качество инструмента. Третий фактор надежность места крепления.И уже последним фактором должна являться цена на инструмент.

Что касается просекателя для каркаса, то первый фактор для профи это удобство использования. Этот фактор напрямую влияет на скорость монтажа. Выбирайте просекатель с короткими ручками который удобно держится в руке и с небольшим усилием просекает метало каркас.

Ниже к примеру просекатель с длинными ручками, из своего опыта работы скажу что работать таким инструментом необходимо двумя руками, что крайне неудобно. Приходится привлекать помощника при монтаже, а это влияет на время монтажа.

А вот таким просекателем я спокойно работаю одной рукой тем самым мне не нужен помощник и скорость монтажа увеличивается в двое.

Принцип работы просекателя усиленного типа

Инструмент размещается своей опорной скобой в зазоре между частями металлического профиля, там, где требуется произвести их соединение. Пробойник при этом находится в крайнем заднем положении, удерживаемый силами возвратной пружины, а ручки инструмента разведены. Задняя поверхность скобы должна опираться на тыльную сторону профиля, а её ножка – на его лицевую часть.

Убедившись в точном позиционировании обоих соединяемых элементов, работающий тыльной стороной ладони нажимает на подвижную ручку просекателя. При этом V-образное коромысло, которым заканчивается подвижная ручка, начинает перемещаться в горизонтальной направляющей прорези, толкая вперёд пробойник. Прямолинейность движения пробойника обеспечивают две центровочные оси (на ручке и корпусе), профилированный паз коромысла и посадочное отверстие под пробойник в самой скобе. Трёхрычажный механизм увеличивает начальное усилие до значений, при которых преодолевается сопротивление срезу металла. Его часть отделяется от основы профиля и вдавливается в смежный элемент стального каркаса. При этом достигается такая глубина внедрения просечки в материал, которая обеспечивает надёжность соединения частей металлического профиля между собой. С внутренней стороны образуется характерная борозда.

При отпускании подвижной ручки просекателя, сжатая пружина распрямляется, и, двигаясь по угловому пазу коромысла, производит возврат пробойника в своё первоначальное положение. Коромысло поворачивается и обеспечивает подвижной ручке обратное перемещение.

Интенсивность нажатия контролируется работающим, и, в зависимости от толщины металлического профиля и его структуры, определяет усилие просечки и ход пробойника.

С целью обеспечения надлежащей эксплуатационной стойкости инструмента скоба просекателя металлического профиля под гипсокартон выполняется кованой (реже – из стального литья), пружина изготавливается из прочной высокоуглеродистой стали, а пробойник — из инструментальных сталей типа У7 или У8.

Как пользоваться просекателем

Выполнить монтажные работы качественно можно, придерживаясь следующих правил использования клещей.

Как скрепить потолочный профиль (пп) с направляющим профилем (ппн) обычным просекателем

Начинать работу следует с проверки работоспособности инструмента. Для этого предлагается сделать несколько пробных соединений. По характеру прохода рабочих элементов в плоскость профилей и качеству отверстий делаются соответствующие выводы.
Следующим этапом проверяется прочность соединений. Под воздействием усилий контролируется надёжность каркаса. Негативный результат может указывать на низкое качество металла, из которого изготовлены профили. В таком случае лучше выполнить соединения саморезами или заменить непрочный материал. Профессиональная развальцовка не гарантирует длительный срок службы каркасной конструкции при соединении просекателем.
Монтажные работы начинаются с установки профиля. Для этого делают разметку с размещением двух деталей внахлест.
Место соединения захватывают клещами. Далее стальной лист слегка раскалывают.
Фиксируется место соединения стальных элементов путём сдавливания рукоятки. Хватка ослабляется при использовании механизма с возвратной пружиной.
После разжатия инструмента проверяют прочность соединения.

На результат соединения оказывает непосредственное влияние качество оборудования. Если после фиксации стыка усики разгибаются не полностью, проблема кроется в самих клещах. При работе с профессиональным устройством стоит сосредоточиться на силе сжатия рукоятки. Тяжёлое продавливание обусловлено чаще недостаточным воздействием, поэтому попытку следует просто повторить (осуществляется проход по тем же отверстиям).

Виды

Каким просекателем пользуетесь Вы?

ОбычнымУсиленным

Выделяют 3 вида просекателей металлопрофиля:

Обычные

Называют самые дешевые варианты. Подходят для относительно небольшого объема работ.

Имеют следующие отличительные особенности:

менее прочное (по сравнению с остальными разновидностями) соединение деталей;
менее прочный материал;
меньшую силу пробития;
меньший ресурс работы.

Мнение эксперта

Левин Дмитрий Константинович

В силу небольшой силы пробития большинство моделей этой категории не способно работать с профилем толще 1,5 мм.

Усиленные

Более тяжелый и дорогой инструмент. Обладает большей силой пробития, дольше служит. Способен работать с металлопрофилем от 1,5 см. При этом не происходит заклинивания.

Усиленными моделями часто пользуются профессиональные строители.

Профессиональный инструмент

Рассчитан на использование профессиональными мастерами и способный пробить даже довольно толстый слой металла. Отличается более массивной конструкцией: в нем усилено все, начиная от пробойника и рамы и заканчивая пружиной.

Устройства классифицируют и по другим критериям. Например, в зависимости от того, сколько рук задействуют в работе, они бывают:

одноручные;
двуручные.

Последние обеспечивают большую силу пробития, а вторые – большую скорость работы.

Разные модели могут отличаться по диаметру скобы. Чем он меньше, тем в более труднодоступных местах можно проводить монтаж. Однако это имеет и минусы – происходит ограничение силы пробития, уменьшается толщина металла, доступного для работы.

Параметры выбора

Вот несколько критериев, на которые необходимо обратить внимание при приобретении приспообления:

Сила пробития. Разные модели работают с металлопрофилем разной толщины и имеют разную силу пробития. Выбирать следует исходя из того, какой материал будет использоваться во время строительства или ремонта.
Размеры скобы. Чем тоньше скоба, тем маневреннее инструмент. Чем она толще, тем более толстый профиль способен пробить просекатель.
Удобство. Инструмент должно быть удобно держать в руках, его использование не должно причинять дискомфорта.
Качество сборки. Все узлы приспособления должны быть плотно соединены между собой. Ничего нигде не должно люфтить, отходить. Качественная сборка – залог надежности и продолжительной службы устройства.
Цена. Чем дороже приспособление, тем оно надежнее и качественнее.

Если нет желания платить слишком много, то оптимальный вариант – модели средней ценовой категории. Они обладают приемлемым качеством, но имеют не очень высокую стоимость и доступны практически каждому.

Альтернативы использования: делаем отверстия

Если посмотреть на стандартный просекатель с точки зрения классификации кузнечно-прессового оборудования, то его можно назвать миниатюрным дыропробивным прессом с ручным приводом. Это действительно так, поскольку при замене рабочего инструмента (пробойника и его ответной части) на другие насадки просекателем можно вырубать прямоугольные и круглые отверстия в листовом металле. А их размер ограничивается только его толщиной в сочетании с максимальным ручным усилием. Самый простой вариант такого использования — просекатель отверстий в профилях для последующего закручивания болтов или саморезов.

Виды инструмента

В продаже можно встретить три варианта приспособлений:

Ручные просекатели;
Усиленные приспособления;
Профессиональный инструмент.

Каждое решение имеет свои плюсы и минусы, прочитайте разделы ниже, чтобы разобраться, какой из вариантов больше всего подойдет вам.

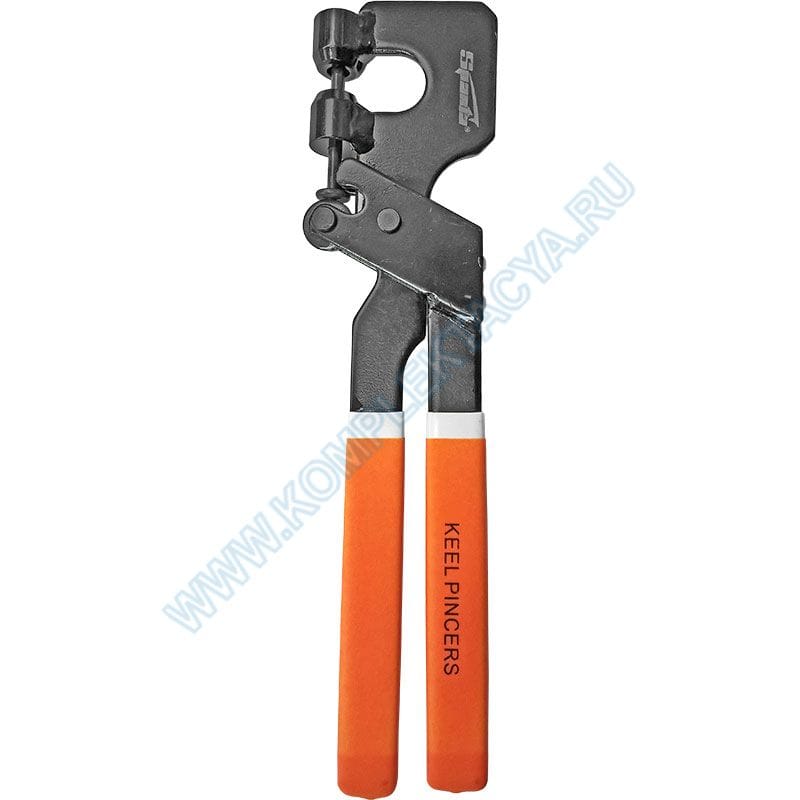

Вариант 1 — ручной инструмент

Этот вид приспособлений имеет такие особенности:

Иллюстрация
Описание

Компактные размеры. Этот вариант часто называют дырокол для профиля гипсокартона, так как он имеет небольшие размеры и вес.
Это позволяет работать даже в труднодоступных местах и при этом не испытывать дискомфорта. Инструмент удобно хранить и перевозить, он умещается даже в карман рабочей одежды и весит меньше одного килограмма.

Удобство работы

Это единственный вариант, которым можно работать и одной рукой, все другие предназначены для двуручного использования.
Благодаря этому вы можете крепить элементы без помощника, что особенно важно при монтаже потолочных конструкций, когда работать неудобно.

Невысокая производительность. Подобный инструмент не предназначен для больших объемов работ, поэтому его ресурс невелик
Выбирать такие просекатели нужно тем, кто будет делать ремонт в квартире или доме.
Если же вы занимаетесь монтажом каркасов на постоянной основе, то лучше обратить внимание на один из вариантов, описанных ниже.

Невысокая стоимость

Цена неплохих вариантов начинается от 700 рублей и может достигать полутора тысяч
Это самый экономичный вариант, который можно считать идеальным решением для домашнего использования.
Цена актуальна весной 2017 г.

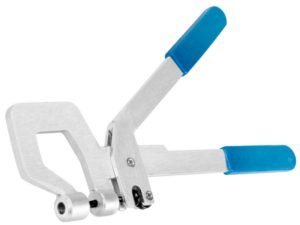

Вариант 2 — усиленные просекатели

Такой пробойник для профиля гипсокартона имеет следующие особенности:

Иллюстрация	Описание
	Надежность конструкции. Этот вариант намного прочнее стандартных ручных просекателей. Он занимает промежуточную позицию между бытовым и профессиональным инструментом и идеально подходит для использования небольшими бригадами и мастерами, которые периодически собирают каркасы из профиля.
	Предназначен для работы двумя руками. Ввиду особенностей конструкции и больших размеров профиль закрепляется двумя руками. Это упрощает рабочий процесс, но требует наличия помощника, который будет выставлять элементы и держать их в неподвижном положении при креплении.
	Подходит для работы с любым профилем. Если одноручный вариант плохо справляется с профилем толще 0,55 мм, так как одной рукой продавить металл сложно, то усиленный просекатель может пробить и толстые элементы без особого труда.
	Доступная стоимость. Этот вариант стоит от тысячи до двух тысяч рублей, что недорого, учитывая большой ресурс и надежность инструмента. На фото показан инструмент для гипсокартона и металлоконструкций Центроинструмент 0270. Его цена на сегодняшний день составляет примерно 1600 рублей.

В сети часто встречаются советы о том, что дешевле сделать просекатель для профиля гипсокартона своими руками. Но если у вас нет навыков токаря и соответствующего оборудования, то за изготовление вы заплатите почти так же, как и за готовый вариант, поэтому гораздо проще и быстрее купить заводское приспособление.

Вариант 3 — профессиональные просекатели

Этот вид изделий имеет несколько отличий:

Иллюстрация	Описание
	Высокая надежность. Инструмент предназначен для постоянного каждодневного использования в течение нескольких лет. Он имеет большой ресурс, кроме того, в комплекте чаще всего идут запасные пробойники, чтобы в случае необходимости быстро заменить рабочие части и продолжить работу.
	Большие размеры. Из-за этого подобные приспособления часто называют клещи для профиля гипсокартона. Длинные ручки упрощают рабочий процесс и облегчают просекание профиля любой толщины. Конечно, в ограниченном пространстве это вызывает определенные неудобства, но есть и компактные одноручные варианты из профессиональной линейки.
	Высокая стоимость. Цена профессионального инструмента начинается от 4000 и может достигать 10000. На фото показан вариант бренда KNIPEX — самого надежного и долговечного, такие клещи обойдутся вам примерно в 8000 рублей.

Порядок работы

Принцип действия всех таких приспособлений всегда аналогичный — действие физической силы, передающей посредством рычага механический момент. Нажатием на подвижный рычаг, пробойник подается в ушко и фиксируется роликом.

В зависимости от силы приложения, меняется и механическая составляющая, которая передается на металл.

Пример правильного применения инструмента

Пробойник пробивает в металлическом основании отверстие, выбранного диаметра. При этом края двух соединяемых профилей загибаются наружу, и прочно сцепляются между собой.

Используя для гипсокартона просекатель, можно значительно упростить процесс монтажа.

Для получения надежного и качественного соединения следует придерживаться таких правил и соблюдать последовательность работ:

Металлические профили необходимо располагать под прямым углом;
Основания профилей должны прилегать максимально плотно;
Ручки приспособления разводятся аккуратно в разные стороны, при этом освобождается вход в скобу;
Разъемом клещи надеваются на металлопрофиль в требуемом месте крепления;
К профилю плотно прижимается под углом 90° пробойный механизм;
Резким движением ручки сводятся друг к другу;
Своеобразный щелчок подтверждает прохождение пробойника через основание профиля;
Ручки снова разводятся в разные стороны, устройство снимается.

В результате вышеперечисленных действий, в профиле образуется небольшое сквозное отверстие, с зазубренными внутри краями.

Отверстия, пробиваемые прошивочником

Как пользоваться просекателем для гипсокартона, видео показывает во всех подробностях.

Правила эксплуатации

Просечка потолочного профиля

Несмотря на простоту использования рассекателя, при работе с ним стоит соблюдать несколько правил эксплуатации.

К ним относятся:

Чтобы получить правильное отверстие для качественного крепления, нужно использовать приспособление для конкретной толщины металла;
В процессе сооружения гипсокартонной перегородки не стоит совершать резких движений при пробивке отверстий, что может привести к низкому качеству прореза рейки;
Запрещается ударять молотком по губкам прибора, чтобы увеличить силу пробоя;
Устанавливать прошивочник следует строго перпендикулярно к прорезаемым плоскостям реек;
Нельзя пробивать бороздки в местах стыков или утолщении материала;
При работе необходимо выполнять периодическую смазку ролика и оси подвижной ручки. Для этого выбирается подходящее масло или другая пластичная масса.

Подводим итог

Ответить на вопрос, какими саморезами крепить гипсокартон к профилю можно следующим образом.

Это должен быть саморез по металлу, в редких случаях по дереву (если используется деревянная обрешетка).
Крепеж должен иметь острый наконечник, чтобы он легко входил в материал.
Наличие конусной головки позволяет заглублять метизы в гипсокартон, чтобы они не мешали дальнейшим работам по отделке.
Саморезы для крепления гипсокартона к профилю должны иметь крестообразный шлиц, чтобы их легко можно было вкручивать.
Идеальным размером считается 3,5х25 мм, а также могут быть случаи, когда потребуется шуруп 3,5х35 мм.
Черные саморезы с фосфатным покрытием являются достаточно прочными и не подвержены коррозии.
В качестве материала лучше выбирать легированную сталь, так как латунный крепеж не достаточно прочен.
Оптом дешевле. Зная необходимое количество саморезов на лист гипсокартона можно купить их все сразу. Чем больше упаковка, тем меньше цена за одну штуку.

Это основные моменты, которые нужно учитывать при стандартном использовании ГКЛ. Теперь не должно остаться вопросов по поводу того, какие саморезы использовать для гипсокартона.

Совет! Профессионалы советуют приобретать саморезы для крепления гипсокартона к профилю с острым концом, они легче проходят металлический профиль, при этом отверстие под саморез получается аккуратным, что увеличивает прочность конструкции.Часто на внутренней стороне имеются насечки, которые предохраняют саморез от самопроизвольного выкручивания при сильных вибрациях. То есть в зависимости, где будут производиться работы, соответствующий тип гипсокартона и необходимо подбирать.

Как резюме: все виды отличаются только шириной листа. Самый распространенный в виду доли приходящегося на него объема работ – стеновой. Им выравнивают стены, делают перегородки любой сложности.

Вдоль прямых линий ГКЛ надрезают острым ножом по линейке на четверть толщины, после чего ломают на краю стола или любого другого подходящего возвышения.

У бруска есть единственное достоинство — дешевизна. Чтобы не быть голословным, я приведу средние цены на брусок и профиль для Московской области: Mr. Build рекомендует другой набор, который используют опытные мастера. Он обойдется несколько дороже, но зато сделает конструкцию более надежной и облегчит крепление ГКЛ.

Для крепления листов гипсокартона к каркасу используют саморезы с конусной головкой: при монтаже они целиком утапливаются вглубь материала. Это обеспечивает незаметность точек крепления после финишной обработки отверстий, а значит, не возникает проблем при чистовой отделке. Лидирующую позицию в рейтинге производителей занимает международная компания Knauf. Фирма изготавливает саморезы для гипсокартона различного назначения.

Крепежные элементы от немецкого производителя обладают рядом преимуществ.Шляпки саморезов бывают разного размера, отличаясь геометрией углублений. В зависимости от этого подбирается крестообразная или плоская насадка под инструмент для закручивания. В работе вам понадобится шуруповерт с различными насадками под разные размеры крепежей, крестообразная отвертка и небольшой магнит или магнитная лента.Правильный выбор саморезов диктует не только сама сухая штукатурка, но и каркас, к которому вы будете крепить гипсокартон.

Если это металлический каркас, то чаще всего для крепления материала толщиной 12,5 мм в один слой используют 25-миллиметровые саморезы по металлу, при толщине профиля не более 0,7 мм. Если же слоев гипсокартона два, то используются 35-миллиметровые изделия

Чтобы конструкция была более крепкой, важно не допускать совпадения швов нижнего и верхнего слоев
