Пылеотвод для дрели алмазного бурения своими руками

Изготовление вибратора из дрели своими руками

Чтобы сделать устройство самостоятельно, нужно отыскать дома старую дрель или перфоратор, а потом основное его вращательное движение превратить в колебательное. Необходимыми материалами, инструментами и знаниями стоит запастись заранее.

Выбор материала для сборки вибратора

Чтобы сделать вибратор для бетона своими руками из перфоратора, достаточно найти инструмент мощностью минимум 1 кВт. Понадобятся прочный наконечник из нержавеющей стали и насадки с эксцентриком, а также еще некоторые детали.

Что нужно для сборки вибратора:

• Металлический стержень сечением 15 миллиметров
• Трубка из нержавеющей стали сечением 40 миллиметров и длиной 55 сантиметров
• Втулка и два качественных подшипника
• Кусок стержня из металла прямоугольной формы
• Гнущийся армированный шланг, выполненный со слоем гидроизоляции (либо прочная трубка из резины)
• Внутренний стержень для трубки – вполне подойдет тросик от спидометра

Инструменты и материалы

Чтобы самому сделать вибратор для бетона, понадобится такой инструмент: ножовка, электрическая либо газосварка, сверла по металлу, стержень прямоугольного сечения.

Последовательность сборки

Всю конструкцию собирают в определенном порядке. Сначала нужно найти нержавеющую стальную трубку диаметром 3-4 сантиметра и длиной до 60 сантиметров. Чтобы сделать внутренний стержень, берут металлический прут сечением 12-15 миллиметров, который будет двигать всю систему в сторону и создавать вибрационные колебания.

После того, как подготовлены металлическая трубка и центральная деталь, их нужно совместить: на одном конце прута сверлят отверстие, благодаря которому будет прикреплен к устройству привод. Чтобы сердечник ходил без трения, берут несколько хороших подшипников, в средине их располагают круглую часть конца прута. Потом его продевают внутрь трубки, а подшипники забивают до упора с обеих сторон.

Если конец прута со стороны носовой части сильно выдается вперед, его обрезают до 5-10 миллиметров. А подшипники защищают с обеих сторон самодельной крышкой из металла, чтобы исключить возможность попадания вовнутрь грязи и пыли. На подшипники будет приходиться серьезная нагрузка, поэтому они должны быть максимально качественными.

Ко второму концу гибкого стержня крепят втулку, которая призвана плотно закрыть вращательный элемент прибора.

Этапы изготовления

До того, как сделать вибратор для бетона своими руками из дрели, необходимо тщательно изучить каждый из этапов процесса. Вибрирующую насадку на дрель сделать не так уж и сложно.

Последовательность действий:

• Разрезание болгаркой стального стержня круглого диаметра на две одинаковые части.
• Приваривание отрезков к пруту прямоугольного сечения по обеим сторонам.
• Установка подшипников на дебаланс с обеих сторон.
• Помещение конструкции в стальную трубку.
• Обрезка круглого прута с одной из сторон точно вровень с трубой.
• Вырезка крышки для рабочего торца наконечника из листа металла, приваривание ее.
• Просверливание в конце, который выходит из наконечника, двух отверстий для состыковки с валом: одно должно быть вдоль оси вращения, точно по центру, диаметром и глубиной в 1.5 сантиметра, второе – делают перпендикулярно первому диаметром в 4 миллиметра и через 7 миллиметров от края.
• В меньшем отверстии нужно сделать резьбу для зажимного винта.
• Трос (стержень) помещают в резиновую трубу, предварительно смазав, по сторонам оставляют запас до 5 сантиметров.
• Соединение вибронаконечника и вала.
• Одевание шланга на вибробулаву, фиксация хомутом.
• Обрезка второго конца вала до необходимой длины, закрепление в патроне дрели таким образом, чтобы мог вращаться лишь трос, а шланг оставался неподвижным.
• Защита пластиковым кожухом вибронаконечника.
• Подключение электродрели к сети, проверка работоспособности вибратора.

Критерии выбора

Дрели для алмазного сверления используют при создании отверстий в твердых материалах. Чтобы провести такую операцию можно воспользоваться вспомогательным оборудованием или сделать все вручную. Отличий этого устройства от стандартных моделей много. В том числе необходимо научиться правильно, использовать инструмент, чтобы отверстия всегда получались ровными.

Лучше всего подбирать мощный продукт с показателем в 1500 или более Вт, при этом скорость оборотов должна составлять свыше 3000 в минуту. Для удобства допускается использовать изделие с возможностью обратного хода и регулировкой скоростных режимов. Вспомогательные функции позволят проводить работу в разы быстрее и качественнее.

Выбор диаметра не такой важный, но лучше чтобы продукт работал с различными сверлами, это повышает универсальность. Поэтому строителю станет легче сверлить стены, в том числе несущие.

Нельзя забывать о целях. Если человек приобретает инструмент для домашнего применения, то лучше воспользоваться дешевыми устройствами, главное — покупать у известных производителей. Для профессиональной сферы подойдут приборы высокого ценового сегмента и несколькими дополнительными функциями, который сделают работу проще. Кроме того, дрель должна выдерживать высокие нагрузки и оснащаться контролем перегрева.

Профессионалы рекомендуют покупать изделие, которое имеет хорошую эргономию. С таким прибором выполнять даже сложные работы станет в разы легче, поэтому игнорировать этот критерий не надо.

Возможность крепления к строительным стойкам. Для создания ровных и красивых отверстий необходимо, фиксировать инструмент на специальном стенде. Большая часть продукции поддерживают эту возможность, но существуют и исключения

Важно заранее уточнить этот параметр, чтобы в дальнейшем не было проблем с использованием прибора

Пылесборники для перфоратора своими руками

Перфоратор очень часто применяется для обработки материалов, при сверлении или долблении которых выделяется огромное количество пыли. Данные условия способствуют износу инструмента, его агрегатных частей. Именно с целью уменьшить негативное воздействие на перфоратор и создан пылеуловитель. Если говорить о заводских устройствах, то они бывают активные и пассивные. Активные имеют собственный привод, но стоимость инструмента возрастает, причем значительно. Пассивные отбирают мощность у двигателя. Каждый решает сам, ставить пылеуловители или нет. Некоторые пользуются пылесосом, но это не всегда удобно, приходится держать перфоратор одной рукой. Существует множество других самодельных устройств, о которых поговорим ниже.

Сверление бетона без удара

Алмазное сверление керамогранитной или бетонной стены осуществляется без удара. Для этого могут использоваться специальные установки или ручной инструмент. Второй может обеспечить лишь небольшой диаметр, тогда как стационарное оборудование демонстрирует более выдающиеся результаты. С помощью коронок и сверл можно обработать поверхность, не подвергая ее вибрации. Ведь процесс при этом будет проходить тише и аккуратнее. Стенки тоннеля на вид смотрятся удивительно идеальными. Они будто отшлифованы. Дополнительной обработки они не требуют. Это позволяет подготовить каналы для водопровода и прокладки вытяжных систем, а также труб канализации и многого другого за короткое время. Тратиться на внутреннее усиление поверхности при этом не нужно.

Преимущества сухого сверления

Сверлить стены можно не только по мокрой, но и сухой технологии. Среди основных преимуществ последнего алгоритма следует выделить возможность работы в чистых помещениях. Если процесс проводится там, где поблизости нет источника воды, то без этой технологии тоже не обойтись, в этом и состоит ее преимущество. Воздушная вентиляция будет отвечать за охлаждение режущей кромки.

Используемый инструмент для обработки

Когда с диаметром и длиной буров вы разобрались, можно переходить к изучению типов инструмента, который используется при сверлении. Среди наиболее распространенных вариантов — стационарные установки. В продаже можно встретить сверлильные дрели и станки. Для маленьких отверстий можно использовать электрические дрели и перфораторы с ударным механизмом, которые можно встретить сегодня почти у любого домашнего мастера. Нужно будет лишь дополнительно приобрести расходную оснастку. Дрели, однако, не такие мощные как перфораторы, и не у всех устройств предусмотрена виброударная опция. Она делает инструмент более дорогим. Если вы не планируете проделывать отверстия в прочных стенах на постоянной основе, то и за функцию переплачивать не стоит.

Если вы все еще не выбрали инструмент, следует рассмотреть его виды.

1. Легкие установки с мощностью в 1800 Вт.
2. Более мощные модели до 2500 Вт.
3. В третьей группе находятся мощные установки, которые работают при 3300 Вт максимум. Эти устройства способны проделать отверстия до 350 мм и больше. Данные машины можно применять для манипуляций с фундаментом, где проделываются отверстия под анкеры. Углубляться при этом приходится до 1, 5 м. А вот для воздуховодов проделываются 350-миллиметровые отверстия.

Легкие установки не способны осилить больше 130 мм. Основными преимуществами таких машин являются масса и доступная стоимость. Алгоритм проведения работ не предусматривает необходимости использования второй ручки. Но это может стать причиной сокращения срока эксплуатации сверла. Иногда такая работа приводит к срыву сегментов.

Основные этапы техпроцесса

Первым шагом будет подбор алмазной установки и подготовка поверхности. Место по периметру освобождается от мусора и лишних элементов, которые могли бы препятствовать проведению работ. Нужно нанести оси и определить диаметр. Если технология предусматривает подачу воды, осуществляется ее подведение. В противном случае можно воспользоваться технологией сухого сверления

Важно позаботиться об электропитании и подаче воздуха

Теперь наступает черед оборудования, которое устанавливается на месте будущего отверстия. Как только все подключения были проверены, оборудование подключается. Оно не должно располагаться максимально плотно к поверхности, так как это может сорвать машину и повредить оснастку. Что не только губительно для установки, но и опасно для человека.

Ямобур

Владельцы дач или частных домов нередко сталкиваются с необходимостью рытья ям под заборные столбы либо свайные опоры. Для бурения земли применяют как ручной инструмент, так и оснащенный электрическим или топливным приводом (например, бензиновым). В первом случае работа займет более продолжительное время, а также потребует больших трудовых затрат. Покупка или аренда мощных устройств обходится недешево, поэтому народные умельцы придумали, как сделать самодельный ямобур из перфоратора.

Но у самодельных приспособлений, по сравнению с заводскими аналогами, есть следующие минусы:

• ими можно бурить только относительно неглубокие ямы небольшого диаметра;
• для работы на твердых грунтах они не подходят.

Конструктивно самодельные приспособления состоят из трех частей:

• перфоратора;
• обычного земляного шнека;
• переходника либо редуктора.

Последние 2 детали устройства можно сделать своими руками. Продается даже специальная насадка (шнек) для бурения, которая крепится к мощному перфоратору либо дрели. Рабочий инструмент, сделанный таким образом, показан на фотографии ниже.

Важным моментом является величина мощности и количество оборотов перфоратора, который будет применяться совместно с приспособлением для бурения. Оптимальное значение первого параметра для ручной модели самодельного ямобура составляет 2 кВт

Следует принимать во внимание, что в зависимости от количества оборотов, бур может соединяться непосредственно с перфораторным патроном либо через редуктор. Для моделей мощностью 2 кВт последний не нужен. Бурение выполняют двумя способами:

Бурение выполняют двумя способами:

• непрерывным;
• с периодическим доставанием грунта.

В первом случае понадобится более мощный инструмент (с большим крутящим моментом).

Алгоритм изготовления самодельного бура

Чтобы сделать своими руками бур для ям, понадобятся, кроме перфоратора, такие инструменты и материалы:

• угловая шлифовальная машина;
• сварочный аппарат с соответствующей используемому металлу маркой электродов;
• дрель электрическая;
• ненужный перфораторный бур;
• металлическая арматура либо прут для изготовления штанги;
• материал для режущей части;
• кабель и розетки, чтобы сделать простейший удлинитель.

Работа по переделыванию перфоратора в устройство, которое можно применять, чтобы сверлить лунки в земле, заключается непосредственно в создании насадки. Всю работу выполняют в такой последовательности:

• отрезают от прута или трубки с помощью болгарки кусок нужной длины (около метра достаточно, если мощность инструмента 2 кВт);
• к нижнему концу присоединяют ножи (способы подсоединения и особенности конструкции режущей части рассмотрены ниже);
• отрезают от бура его основание, предназначенное для установки этой насадки в перфораторный патрон;
• приваривают отрезанный фрагмент к трубке.

Простейший вариант готов к использованию в работе. Если не использовать основание от старого перфораторного бура, то потребуется из прута вытачивать посадочное место под патрон инструмента либо под используемый переходник.

Кроме ручной модели, можно сделать подобие стационарной бурильной установки, возможный вариант которой представлен на фото далее.

Работа созданным устройством показана в видеоролике.

Изготовление режущей части

В качестве ножей применяют:

• диски от циркулярных пил подходящего диаметра;
• готовые шнеки от заводских мотобуров либо сельхозтехники;
• металлический лист, из которого вырезают круги требуемого диаметра, затачивая их и выгибая нужным образом.

Режущую часть можно сделать съемной (с болтовым способом соединения) или несъемной (приваренной к штанге). Оба варианта представлены на фотографиях ниже.

Конструкция режущей части должна отвечать таким параметрам:

• быть большего диаметра (достаточно на 5 мм), чем данный параметр у создаваемых отверстий;
• нужно, чтобы угол между лопастями равнялся 25-30 градусов;
• передняя (режущая) часть ножей должна затачиваться под углом 45°-60°.

По своей сути переделывание перфоратора в вибратор либо земляной бур заключается в изготовлении соответствующей по функционалу и размерам насадки. Сложности могут возникнуть только, если самостоятельно подготавливать на прутьях посадочное место под патрон или переходник. В целом, изготовление рассмотренных вариантов не потребует много времени и усилий.

Основные виды

Основным параметром, в зависимости от которого осуществляется разделение сверл по дереву на различные виды, является конструкция рабочей части. По данному признаку инструменты для сверления древесины могут относиться к одной из следующих категорий.

Сверла этого типа используются для выполнения в дереве отверстий среднего диаметра – до 25 мм. Применять такой инструмент целесообразно в тех случаях, когда к точности геометрических параметров, а также к качеству исполнения отверстий предъявляются не слишком строгие требования. Среди наиболее значимых достоинств перьевых сверл следует отметить невысокую стоимость и простоту обслуживания.

Инструменты корончатого типа предназначены для сверления отверстий большого диаметра. По своему конструктивному исполнению коронки по дереву напоминают металлический стакан с хвостовиком, на рабочем торце которого выполнены режущие зубья. При вращении такого сверла его режущие зубья, взаимодействуя с обрабатываемой деталью, вырезают на ее поверхности круг требуемого диаметра.

Набор коронок по дереву

Сверла по дереву спиральные также называют винтовыми. Их рабочая часть напоминает шнек. Используются они для сверления в дереве отверстий небольшого диаметра. За счет особенной конструкции сверл, относящихся к винтовому типу, при их использовании из зоны обработки эффективно удаляется стружка. Винтовое сверло, кроме того, обеспечивает высокую точность и исключительно высокое качество выполняемой обработки.

Сверло по дереву спиральное с подрезателями

Это инструменты, при помощи которых в изделиях, изготовленных из дерева, создают не сквозные, а глухие отверстия с идеально ровным дном. Кроме того, если использовать такое сверло по дереву с дополнительными приспособлениями, можно просверлить в деревянном изделии отверстие квадратной формы.

Выпускается множество модификаций сверла Форстнера

При помощи таких инструментов возможно не только сверление древесины, но и выполнение в изделиях из дерева пазов различной конфигурации. Сверла данного типа чаще всего и применяют в тех случаях, когда требуется выполнить сложную обработку деревянных деталей, а для того чтобы просверлить обычное отверстие, используют спиральное сверло, перьевой или корончатый инструмент.

Сверла фрезеровальные предназначены для сверления круглого отверстия и его последующей расточки до нужной формы. Используются при работе с древесиной и тонким металлом

Хвостовая часть сверл, предназначенных для обработки дерева, обычно имеет цилиндрическую форму, но производители также выпускают их и с хвостовиками другой конфигурации. Так, на современном рынке можно приобрести сверла для обработки дерева, хвостовики которых могут быть:

• треугольными, оптимально подходящими для фиксации в трехкулачковом патроне (инструменту с треугольным хвостовиком идеально передается крутящий момент, а провернуть его в патроне не в состоянии даже очень значительные нагрузки);
• шестигранными (устанавливать инструменты с такими хвостовиками можно как в стандартный, так и в трехкулачковый патрон, но при этом очень велик риск проворачивания сверла при воздействии на него серьезных нагрузок);
• коническими (инструменты с хвостовиками данного типа используются преимущественно для оснащения производственного оборудования);
• четырехгранными (редко используемая форма хвостовиков, которые, однако, обеспечивают высокую устойчивость инструмента против проворачивания в патроне).

Сообщества › Кулибин Club › Блог › Монстр, или поделка на тему строительного пылесоса

Делая в квартире ремонт понял, что убирать строительный мусор обычным бытовым пылесосом не лучшая идея. И бумажные и тканевые мешки моментально забиваются строительной пылью, пылесос перестает всасывать, а хуже того, мельчайшая пыль проходит сквозь мешок и выдувается обратно из пылесоса.

Покупать специальный строительный пылесос не мой вариант. Цель, при минимум вложений, и из подручных средств, добиться нужного эффекта. В наличии имелись, старый рабочий самсунг на 230W всасываемой мощности и корпус ведро от сломанного моющего пылесоса, которые я решил использовать для этих нужд. Почитав строительные форумы, пересмотрев видосики на ютюбе, приобрел на алиэкспрессе циклонный фильтр насадку за 1200 рублей. Да, народ делал подобные штуки из дорожных конусов, но я решил что покупной вариант и удобнее и качественнее. Установив насадку на самодельную крышку для ведра от моющего пылесоса, я подумал что моя проблема со сбором стоительного мусора решена, пока не испытал на деле. Да, насадка реально отсеивает мусор в ведро, но оказалось не весь, а чуть более 99%. Самая легкая мелкая пыль от перфоратора прилетает в пылесос, забивает мешок и снова часть ее выдувается наружу.

Подумал сделать еще один фильтр, мокрый, по типу кальяна, что бы воздух после циклонной насадки проходил через жидкость, в которой бы пыль и оставалась. Поразмыслил и отверг этот вариант, в виду возможного попадания влаги в двигатель пылесоса. И не факт, что пыль полностью осела бы в воду.

Как просверлить бетонную стену без пыли и мусора?

Многим хозяевам известно, сколько бывает уборки из-за пыли и мусора при сверлении бетонных или кирпичных стен. Сколько приходится двигать мебель, мыть полы, протирать пыль в жилом помещении после сверления отверстий в стенах для установки предметов интерьера, таких как полки, светильники, картины и т.д.

Однажды мой друг показал мне, интересный способ. За что я ему очень благодарен. Как просверлить бетонную стену так, чтобы не было пыли и мусора? Может кто-то уже и знает этот способ или пользуется другими приспособлениями, но все равно расскажу и покажу. Итак, все по порядку.

Размечаем место под отверстие на стене.

Делаем небольшое приспособление конверт–кармашек. Для этого берем лист бумаги формата А4.

Сгибанием лист бумаги, таким образом, как показано на фотографиях ниже.

Берем малярный скотч.

Клеим скотч так, чтобы получился конверт в виде раскрытого кармана.

Клеим конверт на стену как можно ближе к будущему отверстию.

Берем перфоратор со сверлом нужного диаметра.Для большей гарантии чистоты сверления берем бытовой пылесос. Сняв насадку–щетку, прикладываем шланг пылесоса к месту сверления. Включаем пылесос, желательно на всю мощность. И сверлим отверстие перфоратором.

На помощь можно позвать кого-нибудь из домашних. Но если помощников нет, то в одной руке у Вас шланг пылесоса, а в другой руке перфоратор. Если пылесос достаточно мощный и диаметр сверления небольшой, то конверт в конце работы остается почти пустым. К сожалению шумно, но без пыли и мусора.

Берем дюбель-гвоздь. И забиваем его в полученное отверстие.

Внимание! Отклеивать конверт нужно аккуратно и медленно, без резких движений, иначе можно повредить обои

Как борются с пылью в профессионалы?

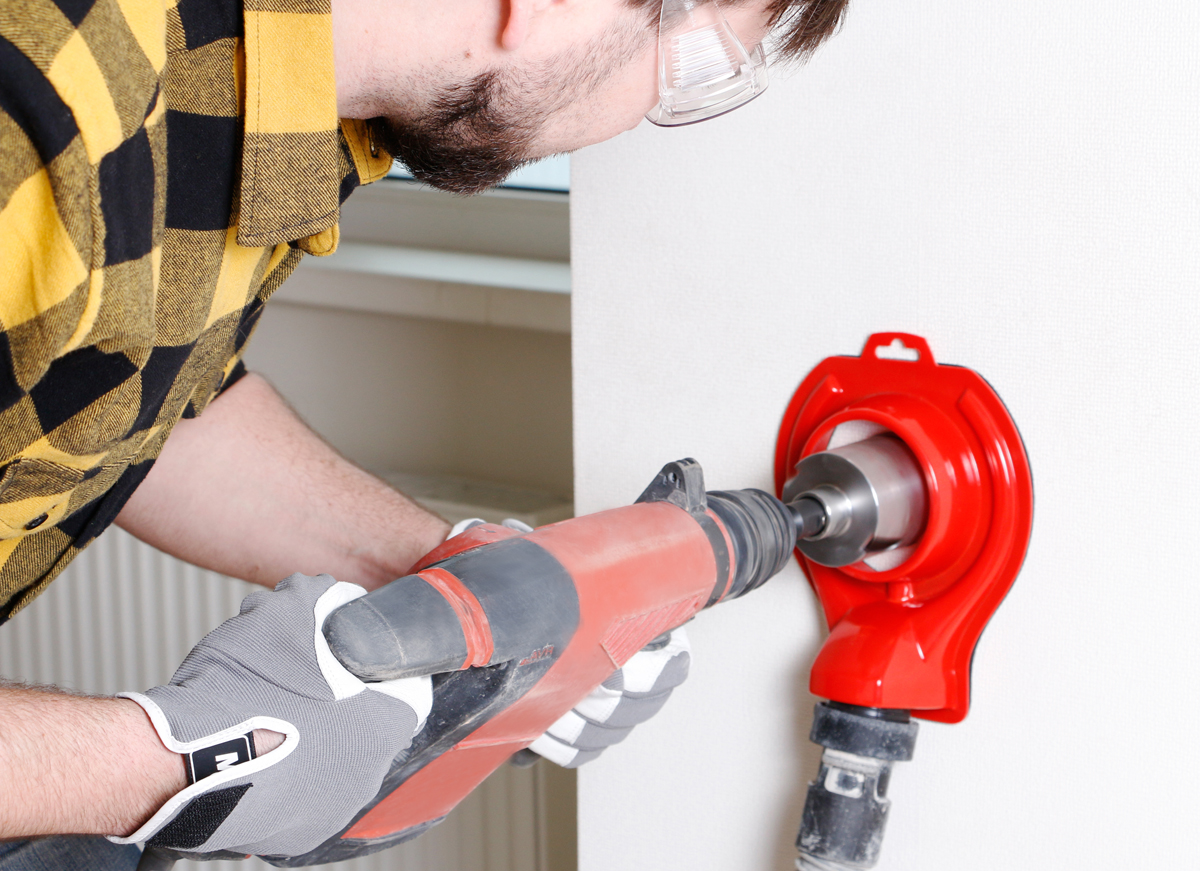

Профессиональные строители имеют в своем арсенале специальное средство для борьбы с образующейся мукой: насадку на сверло или бур, к которой подключают шланг от пылесоса. Такое дополнение к перфоратору помогает собирать мусор очень чисто, но у него есть ряд недостатков:

• На приобретение насадки приходится тратить деньги. Такие траты уместны, если приходится сверлить постоянно. Но если изредка приходится просверлить одно-два отверстия в потолке или стене, покупать специальную насадку нерационально.
• Как правило, применение насадки требует помощи напарника, который будет держать пылесос. В быту для решения тех же задач применяют импровизированные приспособления, сделанные своими руками.

Второй способ подключение пылесоса

Этот способ заключается в подключении к болгарке строительного пылесоса с помощью подручных средств.

Для этого понадобятся:

• полипропиленовый отвод для канализации диаметром 50мм, под 45 градусов;

• скотч армированный (для большей надежности);

• скотч малярный хорошего качества.

Описанные компоненты для этого способа можно заменить любыми подходящими аналогами.

Пошаговая инструкция

Всего пять несложных действий:

1) Кладем болгарку на пол, стол или др. так, чтобы она лежала диском вверх параллельно плоскости основания.

УШМ должна располагаться достаточно устойчиво.

2) Берем отвод плоскогубцами или каким-либо зажимом.

3) Включаем болгарку и буквально впиливаем патрубок вдоль корпуса, под кожухом УШМ, примерно на 3 см.

4) Берем армированный скотч, и плотно, в натяг, приматываем отвод к корпусу болгарки, с небольшим заходом (пару сантиметров) в пильный диск.

Патрубок должен быть зафиксирован основательно, чтобы держался абсолютно неподвижно.

5) Берем малярный скотч, и заклеиваем им открытую сторону кожуха, соединяя его с отводом.

Такая конструкция позволяет легко подключить строительный пылесос и пилить болгаркой без пыли.

Для подобных работ можно использовать только строительный пылесос.

При пилении, диск следует заводить в обрабатываемый материал со стороны двигателя, ближе к патрубку.

Так вся пыль будет уходить через отвод в пылесос.

Пиление объектов производим двигателем вперед.

Техника безопасности

Подобная система пылеотвода не несет собой каких-либо серьезных конструкционных изменений в устройстве болгарки.

Мы лишь прикрепили патрубок к корпусу инструмента.

И малярным скотчем закрыли вторую часть кожуха, данный элемент может создать ложное впечатление о защищенности.

Малярный скотч рассчитан только на защиту от пыли.

Поэтому необходимо соблюдать все меры по технике безопасности при работе с УШМ.

При резке металла углошлифовальной машинкой возникают искры, а при обработке бетона, камня, гранита и прочих подобных материалов, происходит образование пыли. Если болгаркой резать древесину, то в процессе выполнения работ возникает большое количество стружки. Чтобы обработка бетона и дерева углошлифовальной машинкой выполнялась с минимальными засорениями, понадобится изготовить кожух для болгарки под пылесос. Такую насадку для режущего электроинструмента можно купить, но избежать расходов поможет самостоятельное изготовление приспособления.
