Работа масляного насоса бензопилы хускварна 137 142

Неисправности, причины и способы устранения

Какие бывают неисправности, мы уже отметили в начале — либо не подается масло, либо протекает там, где не надо. Как это исправить?

Масло не подается

Отсутствие подачи масла, если при этом оно нигде не подтекает, связано с отсутствием хода у плунжера. Это может быть как из-за неправильной установки регулировочного винта, так и из-за износа самого плунжера.

Регулировочный винт может неправильно стоять, если до этого вы или кто-то другой разбирали масляный насос и неправильно его собрали. При этом отметки +/- стоят правильно, но вот винт установлен на противоположное положение. В этом случае разбираем насос и ставим винт правильно. Либо просто поворачиваем винт на положение ближе к «-«. Сам же винт, как правило, самопроизвольно не встает в положение, блокирующее ход плунжера.

Износ же плунжера заключается в том, что край его торца сточился настолько, что у него не стало выпирающей части, а вместо это весь край находится в одной плоскости. В таком случае, если вы не хотите покупать запчасти, можно сточить край торца плунжера, придав ему первоначальную форму. при этом нужно не забыть и подточить центральный выступ. После такой обточки объем масляной камеры несколько увеличится, так как плунжер немного сдвинется назад. Но качать тем не менее будет.

Если же насос не качает, но при этом из корпуса бензопилы течет масло, то скорее всего произошло отсоединение одного из шлангов — либо входного, либо выходного. Если входного, то масло будет течь и на не заведенной пиле. Если выходного, то оно будет литься только на заведенной бензопиле. Понятно, что для устранения этой проблемы нужно просто надеть шланги обратно.

Протекает масло

Одну из причин подтеков мы рассмотрели чуть выше, правда она не связана с неисправностью самого масляного насоса. А вот бывает так, что бензопила работает, и даже масло подается, но при этом из корпуса масло тоже течет.

Такое бывает, если масло протекает через уплотнительную резиновую манжету. Она может износиться, либо была кем-то раньше установлена неправильно.

Если при разборке выясниться, что манжета стоит неправильно — воротником от масляной камеры -, то просто разворачиваем ее на 180 градусов. Если же она изношена, то требуется замена на новую. Если найти подходящую новую манжету не удается, можно попробовать установить подходящее по размеру уплотнительное кольцо из магазина сантехники. Но сделать это, чтобы потом все отлично работало, бывает довольно непросто.

Также вместе с износом манжеты может произойти и износ стенок самого цилиндра масляного насоса. В этом случае придется менять весь насос целиком, так как найти просто корпус насоса без всех остальных частей вряд ли удастся.

Таковы неисправности масляного насоса бензопилы и способы их устранения. Надеюсь, что статья помогла вам разобраться в этом вопросе.

Причины поломки системы зажигания

Если пила Хускварна перестала работать, то в первую очередь необходимо проверить на работоспособность свечу зажигания. Делать это нужно очень аккуратно при помощи специально предназначенного крючка. Первым делом отсоединяются провода от корпуса полы, и смотрится на внешний вид свечи.

Если свеча сухая, то это говорит о том, что топливо больше не поступает в основной цилиндр. В таком случае неисправность не в свече, поэтому её можно смело закручивать обратно.
Когда на этой детали есть брызги топлива, то основная проблема заключается в карбюраторе. Это говорит о том, что он был неправильно отрегулирован или нарушилось правило запуска.

Чтобы устранить такую неполадку в бензопиле рекомендуется тщательно вытереть свечу, перекрыть подачу топлива и включить стартер. Эта процедура выполняется для того, чтобы хорошо проветрить камеру сгорания и устранить топливные излишки. После этого свечу можно устанавливать на прежнее место и запускать бензопилу Husqvarna 137.

Когда свеча покрыта сильным нагаром, то это говорит об использовании некачественного масла. Чтобы бензопила прослужила длительное время необходимо покупать только проверенные и сертифицированные смазочные материалы. Иногда пользователи неправильно рассчитывают соотношение масла и бензина, а также выставляют неточную регулировку работы карбюратора.

В таком случае рекомендуется обратить своё внимание на присутствие искры при запуске. Для этого на свечу устанавливается кабель зажигания, соединяется цилиндр и гайка

Теперь можно заводить стартер бензопилы и после чего появляется искра. Если она все равно отсутствует, то следует заменить старую свечу на новую. В редких случаях пользователям приходить искать неисправный высоковольтный привод или устранять нарушение соединения.

Неисправности системы смазки и как они устраняются

Основные неисправности системы подачи масла на бензопиле можно разделить на два основных вида, это общие неисправности присущие всем бензопилам и индивидуальные, которые могут различаться в зависимости от вида насоса и червячной передачи, установленной на конкретной модели. Начнем разбираться в неисправностях по порядку.

Работа бензопилой, если смазка цепи бензопилы не осуществляется, запрещена. Это пагубно влияет на шину, ведущую звездочку и цепь, а также может обернуться серьезными затратами на ремонт.

Признаки неисправности системы смазки, проверка её работоспособности

Цепь бензопилы сухая и имеет бледноватый оттенок без блеска.
Цепь относительно быстро растягивается.
Шина очень горячая и даже может частично оплавляться краска.
Масло из бака практически не убавляется.
Снизилась эффективность реза на острой цепи

Все эти признаки указывают на то, что смазочный процесс протекает с нарушениями. Для того чтобы проверить подачу масла системой смазки необходимо снять боковую шину бензопилы и завести ее. Далее, нужно немного увеличить обороты наблюдая при этом за местом окончания масляной магистрали. Если масло поступает, скорее всего его количества недостаточно для нормальной смазки и нужно почистить или заменить фильтр и, если это возможно, отрегулировать подачу. В случае, когда не поступает, проблема более серьезная и требует проведения дальнейшей диагностики.

Существует способ проверки подачи масла, не снимая шины. Для этого необходимо направить конец шины в сторону, например, свежеспиленной чурки со стороны реза и максимально увеличить обороты, при этом нужно стараться держать конец шины на расстоянии не более 10 см от чурки. Если масленые пятна начнут появляться на её поверхности — значит масло подается.

Поиск неисправности

После того как было определено, что масло не подается, дальнейшая диагностика возможна только если полностью снять масляную систему. Конечно, в некоторых ситуациях помогает замена фильтра, но это встречается очень редко.

Доступ к масляному насосу некоторых моделей пил, возможен только после полной разборки, соответственно не имея навыков в ремонте бензоинструмента, проведение ремонта лучше доверить профессионалам.

Наиболее частые неисправности

Обрыв масляного шланга. Его иногда можно обнаружить и при визуальном осмотре. Проблема решается заменой неисправной детали.
Отсутствие резьбы на валу масляного насоса, поможет его замена.
Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новой детали.
Отсутствие штопора главного вала (актуально для некоторых моделей инструментов, например, Homelite). Исправить можно установив вместо родного штопора, подходящий по диаметру гвоздик, обрезав его до необходимой длины.
Засор в магистрали. Можно удалить при помощи продувки сжатым воздухом или механически, с применением проволочки подходящего диаметра.
Засор фильтрующего элемента.
У инструмента Штиль MS 180, насос которого неразборный, он часто засоряется. Можно попытаться промыть в чистом бензине, если не поможет заменить.
У китайских бензопил (Цыганка), очень часто срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.

Индивидуальная неисправность системы смазки Stihl MS 180

Ввиду того что Stihl MS 180 является одной из самых распространенных моделей бензопил, хочется подробнее остановиться на одной, присущей только ей неисправности и описать способ устранения без замены деталей.

Достаточно часто на бензопиле Штиль MS 180 наблюдается разгерметизация масляной магистрали в том месте, где маслопровод, идущий от бака, устанавливается в корпус пилы. Определить неисправность можно по характерным подтекам смазки на днище инструмента.

Для устранения неисправности необходимо снять ручку бензопилы, вынуть шланг из посадочного отверстия, очистить и обезжирить. После всех этих манипуляций нанести на посадочное место шланга герметик и установить в корпус бензопилы.

Подробнее об устранении неисправности и полной диагностике системы смазки бензопилы штиль, можно узнать, посмотрев видео, в котором пошагово запечатлен процесс разборки и ремонт системы смазки.

Проверка системы подачи топлива

В предыдущем разделе уже упоминалась одна из причин отсутствия подачи топлива в цилиндр — загрязнение топливного фильтра. Он проверяется интенсивностью струи из топливного шланга, слабая — фильтр нуждается в чистке, а в случае сильного износа — в полной замене. Профилактическая замена рекомендуется один раз в три месяца.

Плохой отток топлива может означать засор сапуна крышки бака. Очистка производится шилом.

Ещё один признак неполадки — отсутствие или плохая подача топливной смеси. Связано это с несколькими возможными причинами:

загрязнение воздушного фильтра (промывка и последующая просушка);
проблемы с карбюратором — возможен один из вариантов: сбой настроек, повреждённая мембрана, засорённые каналы.

Возможность регулирования карбюратора обывателями сведена к минимуму — регулировке холостого хода. Но даже правильная настройка последнего, значительно увеличит мощность вашей бензопилы. Плюс возможна неправильная заводская настройка, свидетельством последней служат:

усиленная вибрация и повреждённый защитный колпак;
сработанность цилиндро-поршневой группы;
засорение карбюратора;
невозможность запуска и мгновенная остановка после старта;
падение производительности при возрастающем потреблении горючей смеси.

Регулировка проходит в две фазы: базовая, с выключенным двигателем и финишная — при работающем, заранее прогретом двигателе. Наладка производится регулировочными винтами, при базовом регулировании используются винты «L» и «H», третий — «T» пока не трогаем. Заворачиваем их до конца, а потом на 1,5 оборота в обратную сторону. Во время финишной наладки крутим винт «T» против часовой стрелки, чтобы добиться минимальных оборотов. Двигатель должен стабильно работать, цепь — оставаться на месте. Если после регулировки двигатель глохнет — нужно вернуть винт в изначальную позицию, продолжает двигаться цепь — дальше выкручивайте винт. Тестируем отладку при помощи:

ускорения — обороты должны набираться быстро;
максимального количества оборотов — при перебоях в зажигании ослабляем винт «H»;
работы в холостом режиме — цепь должна не двигаться, обороты набираться максимально быстро.

Дополнительно используйте инструкцию, чтобы правильно отладить механизм карбюратора.

Профилактические меры

Чтобы в процессе эксплуатации пилы снизить вероятность возникновения различных протечек масла, следует проводить ее периодическое техническое обслуживание. Во время этого процесса нужно наблюдать за герметичностью всех шлангов и прокладок. При их обнаружении следует выполнять протяжку соединительных элементов.

Обязательно нужно проверять качество заливаемого масла. Оно должно быть качественным и применяться в строгом соответствии с характеристиками, которые указываются в паспорте изделия. При этом ни в коем случае нельзя пользоваться отработкой, поскольку она имеет неоднородную структуру. Также в обязательном порядке надо выполнять периодическую продувку маслонасоса. Это поможет не коксоваться мусору в его рабочих каналах.

Кроме того, при плохо производимой смазке может выйти из строя цепь, замена которой будет довольно дорогостоящей процедурой.

После выполнения пильных работ надо сделать обязательную очистку пилы от попавших на нее опилок. При длительных перерывах в работе бензопилу следует вывешивать в вертикальном положении. Это позволит масляной жидкости равномерно растечься по всем каналам инструмента. Такое ее равномерное распределение позволит избежать вакуумных пробок, которые могут вызвать неисправности маслонасоса.

При перемещении пильной цепи бензопилы в проточке шины вследствие трения выделяется большое количество тепла. Если не поступает масло на цепь бензопилы, необходимо остановить работу и принять все меры для устранения неисправности системы смазки. Сочетание больших нагрузок и перегрева гарнитуры сопровождается ее ускоренным износом и досрочным выходом из строя.

Все без исключения бензопилы и их электрические аналоги комплектуются однотипными по принципу действия системами, посредством которых реализуется смазка шины, пильной цепи и деталей ее привода.
В стандартный состав этого устройства входит резервуар, из которого цепное масло подается на вход насоса с фиксированной или регулируемой производительностью.
Далее рабочая жидкость в дозированном количестве поступает в проточку шины, в которой хвостовиками пильной цепи равномерно распределяется по всей гарнитуре и рабочей поверхности венца ведущей звездочки.

Шины производительных гарнитур длиной от 400 мм комплектуются ведомой звездочкой. Периодическая смазка подшипника производится индивидуально, после 6-8 часов наработки.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

Верхняя крышка.
Крышка тормоза цепи и пильной гарнитуры.
Стартер.
Маховик и сцепление.
Передняя рукоятка.
Карбюратор.
Масляный насос.
Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.

Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.

Способы устранения неисправностей и ремонт своими руками

Ремонт бензопилы Хускварна осложнен тем, что для этого требуются специфические инструменты, которые обычно не входят в арсенал домашнего мастера. Но все из них можно либо купить в магазине автозапчастей, либо изготовить своими руками.

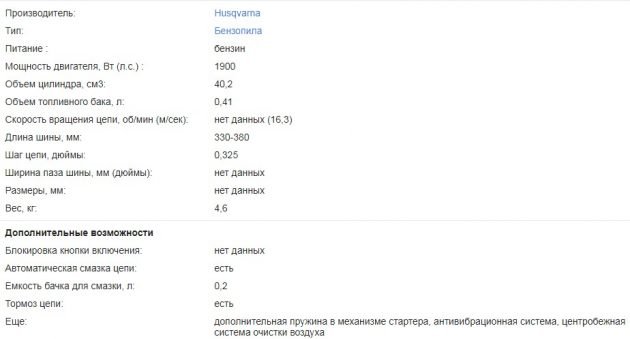

Бензопила Хускварна 142 — технические характеристики

Помимо обычных наборов отверток и молотка, потребуются:

Поршневой стопор. Может быть заменен синтетическим шнуром от стартера с навязанными через 2–3 см узелками.
Отвертка под головки болтов на бензопиле. Они бывают специфические — в виде полукружий или звездочек.
Ключ для регулировки сцепления.
Свечной ключ комбинированный.
Компрессор для очистки внутренних объемов от опилок, пыли и грязи.

Если планируется очистка и устранение неисправностей цилиндропоршневой группы, то потребуется прибор для измерения компрессии и клей-герметик.

Порядок разборки бензопилы Husqvarna следующий:

Схема устройства для проверки зажигания бензопилы

снимается верхняя крышка;
отсоединяются аварийный тормоз и пильная шина с цепью;
снимается стартер;
выкручивается свеча;
через свечное отверстие устанавливается поршневой стопор и демонтируется маховик (потребуются значительные усилия).

После этого отсоединяют переднюю рукоятку, за ним — карбюратор, масляный насос и в последнюю очередь — двигатель.

Устранение неисправностей системы зажигания сводится к замене вышедших из строя свечей на новые. Используются только свечи Champion RCJ7Y. Катушка зажигания в бензопилах Хускварна электронная, необслуживаемая, при выходе из строя заменяется полностью, как и стартер.

Свеча зажигания Champion RCJ7Y

Необходимости в регулировке системы зажигания нет. Единственная неисправность, которая решается регулировкой — это установление зазора между маховиком и катушкой. Зазор устанавливается с помощью слесарных щупов. Стандартная величина — 0,2 мм.

Настройка топливной системы

Топливная система бензопил Хускварна отличается сложностью. В домашних условиях ее ремонтом, как и обслуживанием цилиндропоршневой группы, лучше не заниматься. Максимальная неисправность, которую можно устранить в домашних условиях — это прочистка сапуна, устранение пережатия шланга и замена фильтра. То же касается и масляной системы — устранение неисправностей сводится к прочистке отверстия в сапуне иглой либо сжатым воздухом. Рекомендуется делать это профилактически каждые 2–6 месяцев — в зависимости от интенсивности работы пилой.

Бензопила Husqvarna 142

Регулировка карбюратора

Карбюратор Husqvarna 142 имеет 3 регулировочных винта, маркированных H, L и T. Первый предназначен для установки впрыска на максимальных оборотах, второй — на малых, третий определяет параметры впрыска топлива на холостом ходу.

Регулировка карбюратора бензопилы Хускварна 142

Вначале регулируется впрыск топливной смеси вхолостую проворотом винта L на ¼ оборота против часовой стрелки. Если пильная цепь движется — движение прекращают зажимом винта T. Настройка производится при зрительном и слуховом контроле — мотор не должен визжать, и из него не должен идти белый дым. Правильное положение винта определяется эмпирическим путем.

После этого зажимается акселератор бензопилы и точно таким же способом регулируется впрыск на высоких оборотах винтом H.

Подсос лишнего воздуха в карбюратор устраняется заменой порванного шланга — черной трубки, идущей к карбюратору либо его более плотной подгонкой.

Преимущества бензопилы

несмотря на бюджетную стоимость, конструкция инструмента по многим параметрам идентична моделям полупрофессионального класса;
пила отличается от прототипов оптимальным соотношением мощности, веса и габаритных размеров;
инструмент характеризуется современной эргономикой корпуса, рукояток, размещением основных и вспомогательных элементов управления;
для изготовления ответственных деталей и систем использованы качественные и долговечные материалы;
долговечность кривошипно-шатунного узла двигателя повышена применением специальных технологий обработки и нанесения прочных износостойких покрытий;
наличие надежного и высокоскоростного аварийного тормоза практически исключает получение оператором травм при соскоке цепи, обратном ударе или возникновении других нестандартных ситуаций.
