Как распилить бревно на доски бензопилой в домашних условиях
Поваленный ствол можно резать на чурбаки на земле, если вы планируете использовать древесину в растопку и дрова. Как распилить бревно бензопилой поперек – не нужно объяснять, тут технология простая, главное – хорошо закрепить бревно, чтобы оно не качалось и не двигалось во время резки.
Но если ствол хороший, можно распилить бревно на доски бензопилой в домашних условиях и получить абсолютно бесплатные стройматериалы, необходимые в собственном хозяйстве.
Для того, чтобы распилить бревно вдоль бензопилой, необходимо несколько приспособлений:
- Станина или рама, где будет закреплено бревно. Для ее изготовления используется уголок, швеллер или труба, достаточно толстые, чтобы выдержать массу бревна.
- Бензопила с насадкой. Можно использовать бензорез, дебаркер, вертикальная или горизонтальная насадка. Наиболее точный и эффективный роспуск бревна обеспечивает именно горизонтальная насадка, но ее можно использовать только в том случае, когда длина шины пилы не меньше, чем толщина бревна. Если всего этого нет, можно обойтись и без насадки – достаточно изготовить два простых приспособления, с помощью которых распил на доски бревна бензопилой будет происходить легко и просто.
- Распиловка бревна на доски бензопилой самостоятельно может производиться без предварительного ошкуривания – сделать это проще потом.
Рассмотрим самый простой способ, как бензопилой распустить бревно на доски, то есть, без специализированных насадок. Необходимо изготовить два простых зажима, сваренных (оптимальный вариант) или собранных с помощью болтовых соединений.
Эти зажимы имеют Т-образную форму и длину примерно 500-600 мм. К короткой «палочке» с помощью болтов прикрепляется еще одна пластина или уголок, причем между ними должно оставаться расстояние чуть большее, чем толщина шины бензопилы.
Зажимы крепятся к самодельной каретке с рукоятью – при роспуске бревна на доски бензопилой с ее помощью каретка будет двигаться.
На зажимах делаются отверстии – это позволит регулировать высоту при продольном распиле бревна бензопилой.
https://youtube.com/watch?v=Grj15rGGYRQ
После того, как произошел первый распил бревна бензопилой вдоль, оно поднимается на необходимую высоту и выполняется следующий распил по такой же схеме.

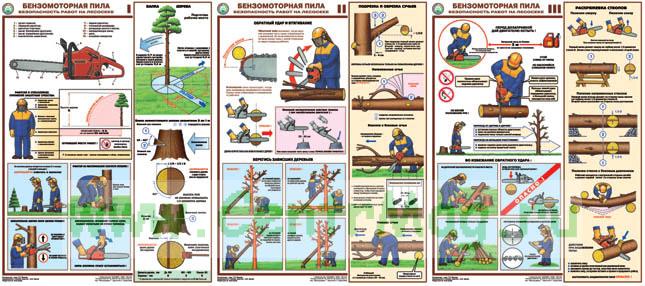

Требования охраны труда во время работы
3.1. Работник должен выполнять только ту работу, которая поручена ему непосредственным руководителем.
3.2. Перед началом работы следует осмотреть рабочее место и спланировать очередность очистки деревьев от сучьев; при необходимости – расчистить пути подхода к деревьям.
3.3. Обрезать сучья необходимо в направлении от комля к вершине дерева.
3.4. Перед обрезкой сучьев деревья, лежащие вдоль склона крутизной 20° и более или поперек склона крутизной 15° и более, необходимо привязывать к пням.
3.5. Во время обрезки сучьев пила должна либо опираться о ствол, либо скользить по нему, перемещаясь от сучка к сучку.
Подводить к сучку пильную шину необходимо плавно, без рывков и ударов, под прямым углом. Запрещается пиление концевой частью пильного аппарата во избежание отбрасывания пилы на работника.
3.6. При обрезке сучьев следует занять устойчивое положение с левой стороны дерева, ставя ступни ног на расстоянии 30 – 40 см друг от друга. Концы ступней не должны находиться ближе 10 – 12 см от дерева. Менять положение ног можно только после окончания рабочего цикла или когда пильная шина находится на противоположной стороне ствола, а корпус пилы опирается о ствол.
3.7. Нижние сучья срезают отдельно. Сучья, на которые опирается дерево, обрезают с принятием необходимых мер, предупреждающих перемещение и осадку ствола на ноги. Ноги должны находиться на незахламленном участке в 30 – 40 см от ствола.
3.8. Спиливание сучьев со стороны работника следует осуществлять верхней ветвью цепи движением пилы от себя.
3.9. При обрезке толстых сучьев пилой необходимо:
спиливание выполнять после подведения упора пилы к суку;
напряженные сучья срезать в два приема (сначала подрезать напряженные волокна, а затем сук заподлицо со стволом);
во избежание зажима пильного аппарата длинные сучья отпиливать на расстоянии 1,0 – 1,5 м от основания, а потом заподлицо со стволом.
3.10. Обрезка сучьев на ветровальных деревьях должна выполняться после отпиливания комлевой глыбы.
3.11. Подходить к работнику, производящему обрезку сучьев, ближе чем на 5 м не разрешается.
3.12. При переходах от одного дерева к другому двигатель пилы должен быть выключен.
3.13. При обрезке сучьев не разрешается:
нарушать 50-метровую опасную зону валки леса;
обрезать сучья у неустойчиво лежащего дерева;
обрезать сучья у деревьев, лежащих кучами;
стоять на стволе дерева и его ветвях;
работать затупившейся пильной цепью;
выполнять ремонт пилы и заправку горючим при работающем двигателе;
использовать массу тела для дополнительного давления на моторный инструмент;
подставлять ноги под ствол.

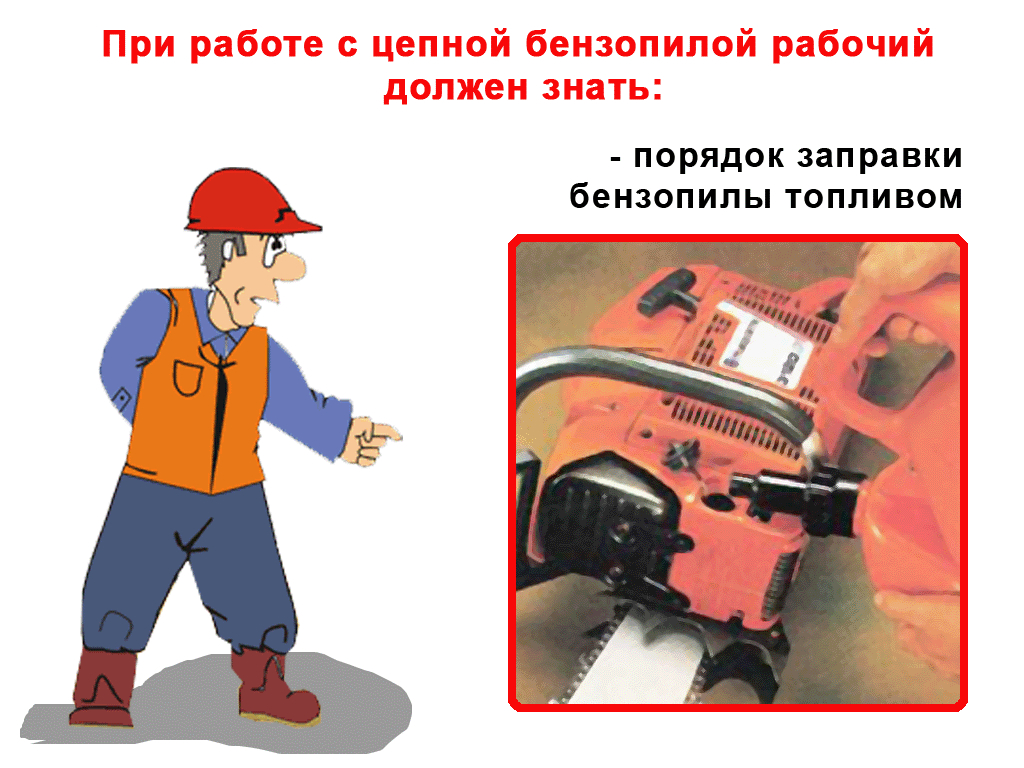

Что необходимо помнить при работе с бензомоторной пилой?
— Прежде чем приступить к работе с этим инструментом важно проверить его исправность, как, собственно, и других приспособлений. В случае неисправности – в целях предотвращения травм немедленно прекратить работу и оповестить мастера. . — Перед запуском двигателя убедиться, что пильная цепь не касается никаких предметов.
— Перед запуском двигателя убедиться, что пильная цепь не касается никаких предметов.
— Любой, даже самый мелкий ремонт (смена или натяжение цепи, заправка топливом) необходимо выполнять исключительно в режиме «OFF». При этом заправка должна осуществляться не ближе 20 метров от открытого огня — в максимально безопасном месте.
— Запрещается поднимать бензомоторную пилу выше уровня плеча, а также обрезать сучья у неустойчиво лежащего дерева без принятия мер по его укреплению, как и стоя на поваленном дереве или седлая его.
— Недопустимо переходить от дерева к дереву с работающим двигателем бензомоторной пилы, даже если эта работа осуществляется на малых оборотах, как и передавать управление пилой во время её работы!
— Курсы по охране труда при выполнении работ с применением бензомоторной пилы необходимо таким специалистам.
IV. Ответственность
Вальщик леса 5-го разряда несет
ответственность:
1. За ненадлежащее исполнение
или неисполнение своих должностных обязанностей, предусмотренных настоящей
должностной инструкцией, — в пределах, определенных действующим трудовым
законодательством Российской Федерации.
2. За правонарушения,
совершенные в процессе осуществления своей деятельности, — в пределах,
определенных действующим административным, уголовным и гражданским
законодательством Российской Федерации.
3. За причинение материального
ущерба — в пределах, определенных действующим трудовым и гражданским
законодательством Российской Федерации.
4.
____________________________________________________________________
Настоящая
должностная инструкция разработана в соответствии с положениями (требованиями)
Трудового кодекса Российской Федерации от 30.12.2001 г. № 197 ФЗ (ТК РФ) (с
изменениями и дополнениями), профессионального стандарта «Вальщик леса» утвержденного приказом Министерства труда и социальной
защиты Российской Федерации от 8 сентября 2015г. №609н и иных
нормативно–правовых актов, регулирующих трудовые отношения.
Поломки цилиндро-поршневой группы
Причиной невозможности запустить бензопилу или вывода её на достаточную для работы мощность может быть пониженное давление смеси в цилиндре (рабочее давление — не ниже 8 атмосфер). Виной всему износ элементов ЦПГ — подшипников, колец, поршня или цилиндра.
Предварительный осмотр проводится через выпускное отверстие, чтобы получить к нему доступ, придётся демонтировать глушитель. Для более полной картины необходимо использовать компрессометр. Он вставляется в отверстие для свечи зажигания, после чего надо провернуть коленчатый вал при помощи стартера или дрели. Полностью разобраться с проблемами ЦПГ поможет лишь разбор двигателя. Сняв картер с цилиндра, осмотрите поршень. Если он покрыт сколами и глубокими царапинами его следует поменять. При выработке поверхности цилиндра проводится его расточка. Изношенность поршневого кольца определяется нагаром, неплотным контактом с цилиндром.
Устройство муфты сцепления и как она работает
Бензопилы оснащаются такими механизмами, как муфты сцепления. Главное назначение этой детали в том, чтобы обеспечивать передачу крутящего момента от коленчатого вала на цепь инструмента. На бензопилах используются муфты, относящиеся к фрикционным. Они работают в автоматическом режиме, и не требуют использования дополнительных рычагов управления.
При запуске двигателя бензопилы происходит вращение коленчатого вала. Отсутствие фрикционной муфты способствовало постоянному вращению режущей цепи. Это не только бы осложняло запуск двигателя за счет дополнительной нагрузки, но еще и приводило к ряду негативных последствий:
- Увеличение расхода топлива
- Небезопасная эксплуатация инструмента, так как на холостых оборотах цепь будет вращаться, что повышает риск получения травм пильщиком
- Сниженный ресурс электромотора, так как муфта является своего рода предохранителем, исключающим чрезмерную перегрузку ДВС
Конструкция муфты сцепления достаточно простая, и включает в себя ряд следующих деталей:
- Барабан — передаточный механизм, который соединяется со звездочкой бензопилы, передавая усилие вращения на цепь
- Фрикционные накладки или разновесы — имеют свойство перемещаться в радиальном направлении при увеличении центробежной силы
- Пружины — они представлены разными видами, но выполняют функцию прижимания фрикционных накладок к валу мотора
https://youtube.com/watch?v=uMJW69n61Xk%3F
Как работает один из ключевых механизмов бензопильного инструмента? При запуске мотора, когда он работает на холостых оборотах с частотой до 2700 оборотов в секунду, цепь не движется. Для ее движения нужна центробежная сила. Эта сила развивается двигателем при увеличении количества оборотов. Как только пильщик нажимает на газ, начинает вращаться с большей скоростью коленчатый вал. При этом под воздействием центробежных сил в зацепление с внутренними стенками барабана входят накладки или разновесы, заставляя его двигаться с одинаковой скоростью. Чем сильнее нажимать на курок акселератора, тем выше скорость вращения цепи. Максимальная частота вращения достигает 13600 оборотов в минуту.
Фрикционные муфты автоматического типа, которые используются на бензопилах, имеют простое устройство, что положительно отражается на их стоимости. Если из строя выходит муфта, то чаще всего это случается по причине повреждения пружинного элемента. Вышедшую из строя деталь можно заменить или же купить новую муфту для конкретной модели бензопилы. Чаще всего причиной выхода из строя этого механизма является частое заклинивание цепи в распиливаемой заготовке. Однако при таком заклинивании весь удар берет на себя именно муфта, исключая выход из строя ДВС.
Это интересно! Барабан муфты бензопилы соединяется со звездочкой, к которой крепится цепь. Звездочки на рассматриваемых инструментах имеют разное расположение — с внешней или внутренней стороны, что зависит от модели бензопилы. Звездочки также бывают разборные и неразборные, то есть, литые с барабаном или съемные.
Наружная разборная звездочка бензопилы
Поломки стартера и способы их устранения
Если приходится нередко запускать мотор бензопилы, то это тянет за собой ускоренную выработку пускового устройства. Какая деталь пускового устройства даст сбой первой, предвидеть нереально, но в большинстве случаев рвется тросик либо лопается пружина. Найти неисправность обрыва тросика легко, но в любом случае, если появилась поломка, то пригодится ревизия и ремонт стартеров бензопил.
Всераспространенные поломки пускового механизма агрегатов и их устранение:
Обрыв шнура и его подмена. Как запускается мотор, тросик контактирует с корпусом механизма в виде трения, тем происходит его перетирание. Если трос имеет очевидные признаки износа, то лучше не дожидаться, пока ручка совсем оторвется, и завести бензопилу можно будет только после ремонта. Веревку пуска необходимо поменять, зачем разбирается корпус, и приподнимается храповой механизм
Приподнимать его следует осторожно, чтоб не допустить соскакивания возвратимой пружинки. Старенькый тросик отсоединяется, а на его место устанавливается новый шнур стартера
После подмены устанавливается крышка на место
Подмена пружины стартеров для бензопил. Сейчас разглядим, как поменять пружину пускового устройства бензоагрегата — это устройство, которое возвращает барабан вкупе с тросом в начальное положение. Если повреждена пружина в месте подсоединения к барабану (где появляется петля), то поменять ее на новейшую совсем не непременно. Для этого можно сделать новейшую петлю, за ранее зачистив место повреждения. После чего пружина накаливается до температуры 600-650 градусов (когда она станет малинового цвета), и равномерно охлаждается. При температуре в 100 50 градусов следует сделать извив, и на сто процентов охладить деталь. Сейчас можно ее установить на место, и продолжить эксплуатацию. Если появляются трудности с нагревом либо пружина лопается в другом месте, тогда ее следует поменять
Ремонт и подмена собачек маховика своими руками не представляет особенной трудности. Работа начинается с демонтажа маховика и снятия собачек. На место изъятых собачек следует устанавливать новые из таких же материалов. Если заместо пластика, вы решили поставить металл, то они может, и прослужат подольше, но резвее износится маховик. Как поменять собачки маховика бензопилы, детально рассказывается в.
Соотношение бензина и масла для бензопилы урал
С подробной информацией по эксплуатации бензопилы Урал можно ознакомиться, скачав инструкции представленные на сайте ниже.
Технические характеристики бензопилы Урал 2 Электрон
Сухая масса бензопилы без стартера, кг не более 11.6
Движение бензопилы при валке справа налево
Производительность пиления, см 2 с, не менее 100
Скорость резания при частоте вращения 6200+: 200 об/мин (расчетная), м/с 11
Взвешенное суммарное виброускорение на рукоятках бензопилы, м/с 2 , не более 13,67
Уровень звука дБА, не более 105
Габаритные размеры, мм длина 880, ширина 455, высота 460/500
Примечание — По заявкам потребителей бензопила может комплектоваться рамой из сплавов и стальной с соответствующим изменением массы и габаритных размеров
Двигатель
Рабочий объем цилиндра, см 3 109
Диаметр цилиндра, мм 55
Мощность двигателя после 25 часовой в эксплуатации кВт (л.с.), не менее 3,68 (5)
Частота вращения коленчатого вала максимальной мощности, об/мин 6200 ±200
Расход топлива на режиме максимальной мощности, г/кВт .ч. (г/л с. ч), не более 632 (465)
Регулировка карбюратора
Регулировка холостых оборотов двигателя бензопилы.
Регулировка производится изменением качества и количества горючей смеси, поступающей в цилиндр двигателя. Количество смеси изменяют винтом 3 (рисунок 1), ограничивающим поворот рычага управления дроссельной заслонкой 1 в сторону ее закрытия. Качество смеси изменяют винтом 1 (рисунок 2) карбюратора. При регулировке холостых оборотов двигателя следует руководствоваться следующими требованиями:
а) Двигатель должен устойчиво работать на холостом ходу, а пильная цепь не должна перемещаться по шине.
б) При работе двигателя не должно быть сильного дымления.
в) Двигатель должен иметь хорошую приемистость, т. е. при резком нажатии на рычаг управления дроссельной заслонкой он должен быстро набрать обороты.
г) Регулировку холостых оборотов рекомендуется выполнять в следующей последовательности: — пустить двигатель и прогреть его на малых и средних оборотах. Винтом 3 (рисунок 1) установить минимальные устойчивые обороты, при которых пильная цепь не перемещается по шине. Если двигатель сильно дымит (признак чрезмерно богатой смеси), то винт 1 карбюратора частично завернуть. При этом обороты двигателя повысятся, а дымность выпуска уменьшится; — после этого снова следует установить минимальные, устойчивые обороты двигателя, частично вывернув винт 3 (рисунок 1); — после данной регулировки необходимо проверить приемистость двигателя. Для этого резко нажать на рычаг управления дроссельной заслонкой на 2—3 с до упора. При этом двигатель должен быстро набрать обороты. Если двигатель глохнет или имеет «провал» мощности, т. е. медленно набирает обороты (бедная смесь), то необходимо винт 1 карбюратора частично вывернуть. Обороты двигателя уменьшатся. Для повышения оборотов холостого хода винт 3 необходимо частично завернуть. Снова проверить двигатель на приемистость; — по окончании регулировки винт 3 зафиксировать контргайками 2 (рисунок 1).
4.5.2 Регулировка двигателя на максимальную мощность
Данную регулировку следует производить после 25-часовой обкатки бензопилы в эксплуатации и после регулировки холостых оборотов двигателя. Регулировка производится винтом 2 (рисунок 2) карбюратора, путем забеднения или забогащения горючей смеси на рабочем режиме двигателя. При частичном завинчивании винта смесь забедняется, при вывинчивании — забогащается. Наивыгоднейшее положение винта 2 карбюратора определяется экспериментальным путем проверки работы бензопилы при пилении древесины. При этом следует руководствоваться следующими требованиями к работе бензопилы.
Запуск бензопилы
Залив топливную смесь и смазку цепи, можно приступать ко второму этапу – запуску бензопилы. Здесь вам также пригодится инструкция производителя.
В ней кратко и доступно описаны основные этапы данной операции:
- Проверка натяжения цепи (тянем за верхние средние звенья). Если они поддаются с некоторым усилием, это значит, что цепь натянута достаточно хорошо. Если же пильная цепь провисает, то нужно воспользоваться натяжным механизмом и подтянуть ее.
- Тянем цепь вдоль шины. При нормальном натяжении она вращается легко. Если же вы перетянули цепь, то ее нужно немного ослабить. Попутно смотрим на положение цепного тормоза (широкий пластиковый щиток рядом с передней рукоятью). Он должен быть включен (отжат вперед от передней ручки, за которую держат пилу). При холостом ходе, когда двигатель прогревается, нам не нужно, чтобы цепь вращалась. Поэтому мы и ставим ее на тормоз.
- Устанавливаем бензопилу на ровную площадку. Переднюю ручку удерживаем левой рукой. На заднюю ручку ставим правую ногу, включаем кнопку зажигания, выдвигаем дроссельную заслонку и несколько раз резко дергаем за рукоятку стартера. Как только двигатель даст первую «вспышку», задвигаем дроссельную заслонку и снова резко вытягиваем рукоятку стартера до момента запуска мотора.
- Отключаем цепной тормоз, убедившись, что под пильной цепью нет посторонних предметов, которые она может подхватить, и пару раз нажимаем на газ, чтобы прогреть инструмент.
- Проверяем подачу смазки на цепь. Для этого подносим пилу к любому светлому объекту (лист бумаги, доска, срез пня). Если на нем появляется след от масла, значит, смазка в достаточном количестве поступает на цепь.
Описанная выше процедура запуска выполняется на холодном моторе. Если пила уже поработала некоторое время и была заглушена, то ее пуск делается рукояткой стартера без использования дроссельной заслонки.
Основные принципы работы
Если вы еще ни разу не работали с помощью бензопилы и не имеет опыта обращения с ней, необходимо уяснить для себя основные принципы работы с данным инструментом:
- держать пилу необходимо обеими руками, обхватывая рукоятки всеми пальцами. Под передней рукояткой при этом должен находиться большой палец левой руки;
- во время работы непосредственно позади пилы стоять нельзя, желательно находиться от инструмента немного сбоку;
- пилить можно как нижним, так и верхним краем инструмента. Если вы будете пилить нижним краем, цепь будет вести пилу по направлению от вас, а если пиление будет производиться верхним краем, то цепь будет двигать пилу по направлению к вам;
- работая с бензопилой старайтесь не сгибать спину, вместо этого лучше согнуть ноги в коленях. Когда вы работаете с пилой в положении стоя, рекомендуется для сохранения равновесия широко расставлять ноги;
- перед тем, как перейти на другое место, необходимо активировать тормоз пилы или выключить двигатель инструмента. Нельзя перемещаться с инструментом, у которого вращается цепь;
- пилить следует начинать участком шины, ближе всего расположенным к корпусу инструмента;
- в том случае, если работать бензопилой вы собираетесь часто, необходимо обязательно приобрести комплект защитной одежды: шлем с маской, яркую защитную куртку, не пропускающую воздух, специальные брюки, имеющие защиту от порезов, крепкие рукавицы и прочные сапоги, которые по возможности должны быть защищены стальными пластинами.
Конструктивные особенности ручного стартера
Чтобы завести двигатель бензопилы, нужно осуществить прокручивание коленчатого вала. Делается это вручную при помощи отдельного механизма, именуемого стартером. Конструкция этого механизма простая, и основывается на следующих составляющих:
- Барабан — деталь, которая соединяется с коленчатым валом бензопилы
- Тросик или шнур, который наматывается на барабан
- Возвратная пружина — обеспечивает наматывание троса на барабан
- Рукоятка — крепится к концу тросика
- Каркас — основа механизма
Принцип работы этого устройства основывается на том, что зубья барабана входят в зацепление с зубьями на валу двигателя. Причем зацепление происходит при резком вытягивании троса из барабана. Чтобы запустить двигатель, недостаточно просто дергать за ручку стартера. Запуск мотора предусматривает выполнение предварительной подкачки топлива в карбюратор, закрытия заслонки и включения зажигания. Только после этого можно приступать к резкому вытягиванию рукоятки стартера.
Обслуживание инструмента
Изучив методику, как пользоваться бензопилой, необходимо уделить внимание правильному обслуживанию. После окончания работ следует оценить инструмент на целостность. При необходимости следует смазать цепь
При необходимости следует смазать цепь.
Особое внимание необходимо уделить исправности предохранителя, рычагам управления и уловителю. Механизм не должен иметь повреждений. Крепеж должен быть плотно затянут
Крепеж должен быть плотно затянут.
После применения инструмент следует тщательно очистить. Для этого открывают крышку и удаляют загрязнения с ленты тормоза. Также следует очистить шину. Воздушный фильтр нужно промыть от мелких частичек древесины. Ребра охлаждения протираются, очищаются вентиляционные отверстия. Также нужно осмотреть лопасти маховика.
Запуск бензопилы
Залив топливную смесь и смазку цепи, можно приступать ко второму этапу – запуску бензопилы. Здесь вам также пригодится инструкция производителя.
В ней кратко и доступно описаны основные этапы данной операции:
- Проверка натяжения цепи (тянем за верхние средние звенья). Если они поддаются с некоторым усилием, это значит, что цепь натянута достаточно хорошо. Если же пильная цепь провисает, то нужно воспользоваться натяжным механизмом и подтянуть ее.
- Тянем цепь вдоль шины. При нормальном натяжении она вращается легко. Если же вы перетянули цепь, то ее нужно немного ослабить. Попутно смотрим на положение цепного тормоза (широкий пластиковый щиток рядом с передней рукоятью). Он должен быть включен (отжат вперед от передней ручки, за которую держат пилу). При холостом ходе, когда двигатель прогревается, нам не нужно, чтобы цепь вращалась. Поэтому мы и ставим ее на тормоз.
- Устанавливаем бензопилу на ровную площадку. Переднюю ручку удерживаем левой рукой. На заднюю ручку ставим правую ногу, включаем кнопку зажигания, выдвигаем дроссельную заслонку и несколько раз резко дергаем за рукоятку стартера. Как только двигатель даст первую «вспышку», задвигаем дроссельную заслонку и снова резко вытягиваем рукоятку стартера до момента запуска мотора.
- Отключаем цепной тормоз, убедившись, что под пильной цепью нет посторонних предметов, которые она может подхватить, и пару раз нажимаем на газ, чтобы прогреть инструмент.
- Проверяем подачу смазки на цепь. Для этого подносим пилу к любому светлому объекту (лист бумаги, доска, срез пня). Если на нем появляется след от масла, значит, смазка в достаточном количестве поступает на цепь.
Описанная выше процедура запуска выполняется на холодном моторе. Если пила уже поработала некоторое время и была заглушена, то ее пуск делается рукояткой стартера без использования дроссельной заслонки.
Конструктивные особенности и схема работы сцепления
Большинство качественных бензопил известных брендов изначально оснащены центробежным сцеплением. Оно выделяется высокой надежностью, повышенным рабочим ресурсом и работает в автоматическом режиме, то есть самостоятельно срабатывает тогда, когда силовой агрегат достигает необходимой скорости вращения.
В устройство заводского центробежного механизма конструктивно входят долговечные фрикционные накладки, барабан сцепления для бензопилы и возвратные стальные пружины. Фрикционные накладки механизма способны двигаться радиально. Они подтягиваются к коленчатому валу пружинами при работе ДВС на небольшой скорости. Одновременно с этим приводится в действие штатный металлический барабан, который изначально соединяется со звездой режущей цепи. При наборе достаточно высокой скорости мотора, усилие встроенных пружин по отношению к создаваемой центробежной силы снижается. Это заставляет пружины прижиматься к внутренней поверхности барабана и приводить его в действие. Одновременно с этим начинает вращаться звездочка, отвечающая за работу пильной цепи. В разных типах сцепления бензопил она может быть расположена позади механизма сцепления или перед ним.
Такой принцип действия центробежного сцепления обладает одним важным преимуществом – механизм автоматически проскальзывает при заклинивании режущей цепи. Благодаря этому силовой агрегат не глохнет, а продолжает работать дальше.
3.Устройство бензомоторных пил.
3.1.Бензомоторные пилы «Дружба», «Урал», «Дружба-Алтай» состоят из следующих основных узлов: двигателя, муфты сцепления, редуктора, пильного аппарата, рамы с рукоятками и органами управления стартером.
3.2.Основными узлами двигателя являются: картер, цилиндр, коленчатый вал в сборе с шатуном, поршень, система охлаждения, система питания и система зажигания.
3.3.Муфта сцепления состоит из ведущего диска, на ободе которого установлены два разрезанных чугунных кольца и ведомого диска с Г- образным ободом.
3.4.Редуктор состоит из корпуса и двух конических зубчатых колес: ведущего и ведомого, которые установлены в корпусе на шариковых подшипниках.
3.5.Пильный аппарат состоит из шины и пильной цепи.
3.6.Рама состоит из руля с рукоятками и стойки. Между собой они соединяются с виброгасящим устройством, состоящим из пружины и шарнира с цилиндрическими пружинами.
3.7.Система питания состоит из следующих узлов: бензобака, крана и карбюратора. Подача топлива от бензобака к карбюратору при открытом кране осуществляется самотеком по бензопроводу.
3.8.Запуск двигателя мотопилы производится съемным стартером, который состоит из штифта, храповика, тормозов, валика, барабана, болтов, корпуса, пружины, троса, втулки и рукоятки.ВНИМАНИЕ! На двигатель пилы «Дружба-Алтай» нельзя устанавливать маховик, имеющий три магнита, с ранее выпускаемых двигателей «Дружба-4» с контактным магнето. Искра на электродах свечи создаваемая магнето МБ-1, из двигателей пил «Дружба-Алтай» появляется с 400 оборотов в минуту маховика, поэтому проверять наличие искры, прокручивая маховик рукой, не рекомендуется. 3.9.Пильный аппарат состоит из шины и пильной цепи
Шина крепится к редуктору посредством шпонки, шпильки и гайки. Движение пильной цепи осуществляется звездочкой. Для регулирования натяжной цепи имеется натяжное устройство
3.9.Пильный аппарат состоит из шины и пильной цепи. Шина крепится к редуктору посредством шпонки, шпильки и гайки. Движение пильной цепи осуществляется звездочкой. Для регулирования натяжной цепи имеется натяжное устройство.
Ремонт механизма сцепления — замена пружины
Не торопитесь менять весь механизм, так как устранить неисправность сцепления можно путем замены неисправной детали. Чаще всего причиной неисправности является пружина, которая растягивается и может повредиться. Уже растянутая пружина является неисправной. Если произошло повреждение пружины, то ее можно заменить, чтобы восстановить работоспособность инструмента. Инструкция по замене зависит от конструкции механизма, так как сжимающие устройства бывают разных видов, но все они подлежат замене. Процедура эта не столько сложная, как требующая особой внимательности и соблюдения последовательности действий. Как заменить пружину на муфте бензопилы, подробно показано в видео ролике.
Если повредилась фрикционная накладка, то эту деталь также можно заменить. Замена детали также нужна в случае износа резьбового соединения, что случается при частом снятии и установке муфты на место. Чтобы понять причину неисправности детали, понадобится для начала произвести визуальный осмотр. Если износились зубья звездочки, то ее следует заменить. Несъемные звездочки надо менять вместе с барабаном.
Это интересно!Муфта сцепления не имеет конкретного эксплуатационного ресурса, а срок ее службы зависит от правильности применения инструмента.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.
10.1.Ежедневно:
10.1.1.Перед началом работы проверить исправность пилы, герметичность бензосистемы, крепление карбюратора к цилиндру, а также затяжку всего крепежа. 10.1.2.Смазать трос стартера техническим вазелином или смазкой консталин или литол. При отсутствии этих масел можно смазывать автомобильным маслом М-8В 10.1.3.Очищать воздушный фильтр карбюратора и сетку вентилятора 10.1.4.Перед началом работы и после каждого часа работы пилой смазывать ведомую звездочку шины, погружая ее в подогретое масло. 10.1.5.B случае заедания ведомой звездочки шины, при попадании в нее грязи, опилок, смолы тщательно промыть ее в бензине и смазать погружением в подогретое масло. 10.1.6. Втулки шарнирного соединения рамы и ось рычага управления газом смазывать двумя- тремя каплями жидкого масла. 10.1.7. После работы очищать межреберное пространство цилиндра и все узлы и детали мотопилы от опилок и грязи. Удалять спрессованные опилки из паза шины и впадин ведущей звездочки. Пильную цепь очищать от опилок, серы и грязи и укладывать в масло. Не своевременная очистка межреберного пространства от опилок и грязи приводит к ухудшению охлаждения цилиндра, перегреву его и преждевременному износу хромового покрытия.
10.2. Через каждые 25 часов работы:
10.2.1. Промывать в бензине сетчатые фильтры бензобака и карбюратора, сливать из карбюратора отстой бензина. 10.2.3. Удалять нагар из камеры сгорания каналов и окон цилиндра, из поршневых канавок, с днища поршня и колец. При удалении нагара с деталей и узлов механическим способом на очищенной поверхности нельзя наносить риски и надиры. Очищение от нагара детали и узлы тщательно промыть в бензине. Несвоевременное удаление нагара приводит к преждевременному износу зеркала цилиндра и канавок поршня. 10.2.4. Отсоединять редуктор и промывать бензином фрикционную муфту. 10.2.5.Проверить, есть ли смазка в полости редуктора и при необходимости добавлять. В полости редуктора должно быть не менее 50-60гр.смазки консталина или литола. 10.2.6.Проверить затяжку гайки крепления маховика.
10.3 Через каждые 50 часов работы:
10.З.1.Выполнить работы, предусмотренные после каждых 25 часов эксплуатации 10.3.2.Очистить электроды свечи зажигания проволочной щеткой и проверить зазор между ними. Зазор должен быть 0,6-0,7мм. Регулировать зазор подгибкой бокового электрода. После очистки свечу промыть в бензине.
10.4.Подготовка пильных цепей. На бензомоторных пилах с увеличенной скоростью пильной цепи применяются универсальные пильные цепи марки КЭПУ 10,26-16Г, с помощью которых возможно производить пиление древесины. Заточка пильных цепей обычно производится в пилоправочных мастерских и пилоточных пунктах на заточных станках. Можно также затачивать зубья цепи крупными цилиндрическими напильниками диаметром 5мм. Высокопроизводительная и экономичная работа пилы во многом зависит от качественной заточки зубьев пильной цепи. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи. Рекомендуется в перерывах между работой, помещать на некоторое время пильную цепь в жидкую смазку, желательно подогретую.
10.5.Хранение пилы.
Пилы должны храниться в крытых помещениях или под навесом. Перед постановкой на хранение пилу очистить от грязи и опилок, топливо из бака слить, пильную цепь снять и уложить в масло. Открытые, подвергающиеся коррозии места смазать тонким слоем масла. Для длительного хранения пилу законсервировать.
