Работа с нивелиром – выбираем нужную модель, учимся использовать + видео

Измерение высот оптическим нивелиром.

Предположим, что нам нужно выставить высоты будущего фундамента. Ставим рейку на первую вершину (угол фундамента), а при отсутствии рейки можно использовать обычную рулетку, делать это нужно будет с помощником

Важно, чтобы рейка стояла строго вертикально, от этого зависит точность замеров. Далее наводим объектив нивелира на рейку, если рейку видно не чётко вращаем винт регулировки фокусировки пока изображение не станет чётким

В окуляр вы должны увидеть чёткую шкалу деления рейки и линии перекрестия. Если линии перекрестия не чёткие или не видны, нужно отрегулировать окуляр.

Регулировка оптического нивелира

Итак, поочерёдно переставляя рейку записываем все показания делений шкалы на горизонтальной линии перекрестия. Получаем следующие результаты:

  • Вершина 1 – 288,4 см
  • Вершина 2 – 292,9 см
  • Вершина 3 – 289,8 см
  • Вершина 4 – 291,2 см

Измерение высот оптическим нивелиром

Из результатов видно, что самая низкая вершина (с самым большим показателем) №2 – 292,9 сантиметра от уровня грунта. Находим разницу между показателями остальных вершин с вершиной№2

  • Вершина 1 – 288,4 – 292,9 = 4,5 см
  • Вершина 2 – 0,0 см
  • Вершина 3 – 289,8 – 292,9 = 3,1 см
  • Вершина 4 – 291,2 – 292,9 = 1,7 см

Для разметки фундамента мы собираемся натянуть шнур на высоте предположим 20 см от проектируемого нуля застройки (вершина 2) и задать им горизонт. Соответственно по вершинам будет следующая высота от уровня грунта.

  • Вершина 1 – 20 – 4,5 = 15,5 см
  • Вершина 2 – 20 см
  • Вершина 3 – 20 – 3,1 = 16,9 см
  • Вершина 4 – 20 – 1,7 = 18,3 см

Вот мы и получили горизонтальную плоскость застройки.

Порядок измерения превышения точки

Перед отстрелом точки помощник должен установить рейку как можно ближе к контрольному колышку, мягко оперев ее на прилегающий грунт. Рейку во время измерений нужно держать недвижимо и строго вертикально, используя для выравнивания отвес или круглый пузырьковый уровень.

Нивелир нужно повернуть в сторону рейки так, чтобы вертикальная ось сетки расположилась точно по ее центру. После этого путем вращения оптического винта нужно настроить резкость изображения, чтобы метки на рейке были отчетливо видны. Затем нужно подстроить резкость отображения сетки, вращая кольцо на окуляре.

Чтобы определить превышение, необходимо отметить номер сегмента, на котором расположилась вертикальная ось, а затем посчитать, сколько от начала сегмента до оси целых чёрных и белых промежутков. Дописав после номера сегмента это значение, вы получите возвышение в сантиметрах. Если нужна более высокая точность, после возвышения ставится запятая, затем помощник перемещает ползунок так, чтобы его край точно совпал с горизонтальной осью и передает число дополнительных миллиметров, которое записывается после запятой.

Можно обойтись и без ползунка. Если горизонтальная ось расположилась точно посередине белой или чёрной метки, добавляют три миллиметра, если в нижней четверти — один или два, если в верхней четверти — четыре. Такого визуального определения для строительства более чем достаточно.

Нивелир, рэпер и балтийская система высот

Нивелиры представляют собой группу приборов, которые определяют и фиксируют точное расположение предметов на различном уровне. Они определяют не только какие-то конкретные точки, но и произвольные, а также участки на земной поверхности. Ориентиры необязательно должны быть определенными.

Приборы должны замерять разницу по высоте между отдельными уровнями, то есть отметками, сооружениями либо зданиями, которые планируется возводить. От правильности проводимых измерений зависит качество будущего строительства. «Нулевой» уровень позволяет правильно рассчитать глубину основания, сток для грунтовой воды, дренажную систему и многое другое. Надежность измерения и простота проведения замера позволяют использовать нивелиры как для частного и коммерческого строительства, так и для проведения проектирования, планирования множества работ. Приборы задействуют при заливке фундамента и проверки точности кровли.

Как работать с нивелиром лазерного типа?

Прибор также фиксируется посредством штатива или специальных держателей. Убедившись в надежности установки, можно начинать рабочие мероприятия. После нажатия на специальную кнопку на целевую поверхность подается луч. Линии могут проецироваться по горизонтальной или вертикальной плоскости, а некоторые модели также предусматривают и возможность перекрестного излучения. После этого аппарат автоматически снимает показания с подготовленной рейки с делениями. Если планируется разметка на больших расстояниях, то не обойтись без специального приемника, который будет отдельно фиксировать положение луча. Как научиться работать нивелиром, дополненным таким устройством? Основные операции также берет на себя автоматика. Оператору нужно лишь отслеживать показания на дисплее приемника, который может фиксировать положение точек на расстояниях порядка 80-100 м. В момент регистрации луча устройство даст соответствующий сигнал и выведет на экран полученные сведения, которые и заносятся в журнал.

Как пользоваться нивелиром и рейкой

Нивелир – только часть комплекта для замеров уровня. Дополняет его специальная рейка – из дерева, алюминиевого сплава или пластика. Выглядит так, что ошибиться невозможно: шест прямоугольного сечения с нанесенными отметками, буквами и цифрами красного и черного цветов.

Этот инструмент предназначается для работы в качестве «линейки». После установки на обследуемую точку определенные его уровни высоты служат для обеспечения точности промера. Из этого соображения и нанесены отметки: сегменты размером 10 см, разбитые на участки белого и черного цветов по 1 см каждый. С обратной стороны имеются деления в 1 мм – для увеличения точности. Закрепление высоты производится бегунком – элементом, перемещающимся по рейке.

Обозначения нивелирной рейки

Прежде чем начать стрелять местность, неплохо было бы разобраться с тем, как ориентироваться по рейке. Действительно, что это за непонятные буквы «Е», что за черные и красные отметки? В действительности все очень просто.

Рейка разбита на сегменты, каждый длиной по 10 см. Внутри каждого сегмента есть черные и белые участки, длина каждого равна 1 см. Крайние три черных участка объединены боковой линией — это чтобы проще было визуально определять центр сегмента. Цифры обозначают, в каком десятке сантиметров находятся метки сегмента, то есть по сути положение на рейке определяется числом белых и черных участков, прибавленных к номеру десятка.

Но ведь точности в один сантиметр явно недостаточно. Дело в том, что на обратной стороне рейки имеется обычная миллиметровая градуировка, которой на больших расстояниях пользоваться не очень удобно. Поэтому помощник, удерживающий рейку, может дополнительно подстраивать бегунок, руководствуясь командами геодезиста «выше» и «ниже», а затем показать на пальцах количество миллиметров. Также некоторые нивелиры оснащаются метрической сеткой, по которой это отклонение определить еще проще.

Напоследок самый интересный вопрос: почему верхней части рейка имеет красную разметку, расположенную в обратном порядке. Дело в том, что у старых нивелиров не было дополнительной линзы и изображение геодезист видел перевернутым. Но с такими «динозаврами» вам вряд ли придется иметь дело.

Это интересно: Ремонт лазерного уровня своими руками

Проверка главного условия нивелира

Важным моментом является поверка главного условия нивелира. Как и другие поверки, она позволяет выявить отклонения геометрического положения осей прибора, от требований нормативных документов. Для нивелиров с компенсатором визирная ось должна находиться строго в горизонтальной плоскости. Для нивелиров с цилиндрическим уровнем ось прибора должна быть параллельна оси цилиндрического уровня.

Для выполнения поверки главного условия нивелира используют метод двойного нивелирования «вперед». Выбирают две точки на местности. Точки закрепляют на местности дюбелями, арматурными штырями, гвоздями или устанавливают нивелирные башмаки. Между точками должно быть расстояние от 50 до 75 метров. На одну из точек устанавливают прибор, на другую точку устанавливают рейку. Берут отчет по рейке. Измеряют высоту прибора. После чего, прибор и рейку меняют местами. Выполняют аналогичные измерения. ½ разности превышений не должна превышать 4 мм. Если это значение больше 4 мм, то необходимо выполнить юстировку нивелира.

Поверка главного условия нивелира является одной из первостепенных и важных поверок. Поверку главного условия нивелира необходимо выполнять перед каждым циклом измерений, вначале рабочего дня, а также при большой разности «плеч» нивелирования. Также эту поверку нужно выполнять в случае выявления постоянных погрешностей в значениях превышений (актуально для нивелирования методом «из середины»). Кроме того, эту поверку необходимо выполнять после транспортировки нивелира. В случае падения прибора, также обязательно выполняется поверка главного условия нивелира.

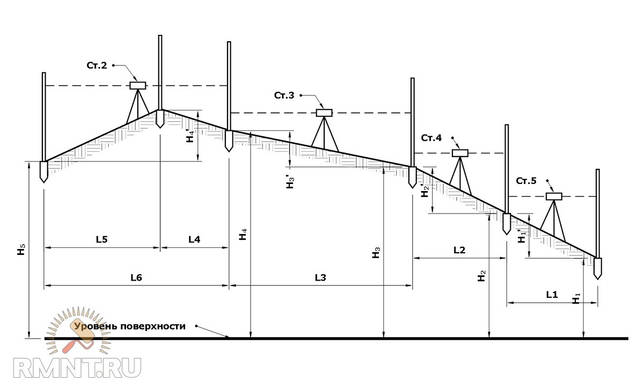

Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.

Определение превышения точек

Как воспользоваться лазерным уровнем учимся работать

Если получилось установить и проверить точность инструмента, то воспользоваться ним для выравнивания поверхности стен не составит большого труда. Как работать этим прибором правильно, указывается в инструкции. Однако мало кто читает инструкцию, а обращается к ней только после возникновения расхождений. Работа с лазерным уровнем должна проводиться в спокойной обстановке, так как этот прибор является фундаментом для последующих действий. По возможности, попросите знакомого с опытом проконсультировать, а лучше показать, как правильно надо пользоваться лазерным уровнем. Если такой возможности нет, то обучение выполняется самостоятельно.

Перед использованием лазерного уровня нужно знать о том, что бывают приборы, имеющие разные функции. Практически все модели способны строить не только горизонтальные, но и вертикальные плоскости. Есть также такая опция, как построение двух параллельных плоскостей вертикального вида, однако чем больше дополнительных функций, тем дороже сам инструмент. Кроме встроенных опций, расширить функционал и упростить применение инструмента помогут дополнительные устройства, о которых также полезно знать.

Это интересно! При использовании лазерного уровня будет полезно знать о том, что прибор имеет три режима — вертикальное и горизонтальное построение плоскости, а также отвес. Отвес позволяет проецировать точки в двух направления — на пол и потолок, что очень удобно, когда предстоит соорудить перегородку.

Конструктивные особенности современного нивелира

Прибор имеет незамысловатую конструкцию. Он состоит из прочного треножника, на котором находится оптико-механический основной узел. В последний встроена система линз. Главной функцией узла является обеспечение горизонтального положения визирного луча. Отклонение должно быть минимальным. Сами линзы дают обратное и прямое изображение. Первое подразумевает переворачивание измерительных реек при установке. Датчики уровня встроены в верхней части прибора. Точная установка нивелира на местности определяет качестве всех проводимых измерительных мероприятий. Они выполняются оператором. Его главной обязанностью является проверка показателей датчиков и регулировка наклона узла, если такая необходимость возникает. Без регулярной сверки можно пропустить отклонение от точного нахождения, что приведет к погрешности в замере и необходимости повторного нивелирования.

Устройство, предназначение и классификация лазерных строительных уровней

По принципу действия строительные лазерные нивелиры делятся на несколько классов.

  1. Точечные, которые проецируют в пространство прямой луч, отображающий точку на любом пересекаемом препятствии.
  2. Позиционные, в основе работы которых лежит использование преломления светового потока в оптических призмах. Исходящий луч создаёт ровную линию, точно ориентированную в пространстве.
  3. Ротационные, очерчивающие плоскость при помощи вращающегося вокруг оси луча.

Лазерные уровни также различают по виду выравнивания, количеству проецируемых плоскостей и по типу излучателей. Типом выравнивания называют способ выставления инструмента в рабочее положение.

  1. Ручной тип подразумевает настройку прибора самим пользователем. Для этого на корпусе расположены один или два пузырьковых уровня. Приведение нивелира в горизонтальное положение осуществляется винтовыми верньерами.
  2. Электронное выравнивание происходит на основе анализа информации, поступающей от пузырьковых гидравлических датчиков. Изменение положения прибора в пространстве осуществляется серводвигателями, расположенными на «ногах» прибора. При подготовке к работе электронный лазерный нивелир способен самостоятельно компенсировать погрешность в отклонении опорной поверхности от горизонта до 15%.
  3. Маятниковое выравнивание самостоятельно компенсирует 5% отклонение от горизонта. Уровни такого типа содержат в себе механическую систему, которую стабилизирует постоянный магнит. Внутри маятника смонтирован оптический прибор, состоящий из светодиодов, преломляющих призм и фокусирующих линз. Выравнивание происходит под действием собственного веса маятника.
  4. Комбинированные приборы сочетают в себе несколько описанных выше способов выравнивания одновременно, например, электронное выравнивание горизонта плюс мануальное вертикальное выравнивание.

По типу излучения строительные лазерные нивелиры можно разделить на две категории.

  1. Приборы с красным лучом, имеющим длину волны 635 нм. Это самый распространённый тип лазерных уровней, который преимущественно применяется внутри помещений. В зависимости от модели дальность действия устройства может колебаться от 10 до 500 м.
  2. Уровни с зелёным лучом, длина волны которых 532 нм. Это более мощный и дальнобойный вид излучения (до 1000 м), который лучше воспринимается человеческим глазом.

Перенесение отметки

Разберемся, как перенести с помощью нивелира высотную отметку. К примеру, нам нужно сделать репер, ориентируясь на который, экскаваторщик будет копать котлован, глубиной на два метра ниже отметки пола здания. Значение высоты пола, нам и нужно указать экскаваторщику.

Устанавливаем рейку на реперной проектной точке, высота которой соответствует проектной высоте пола здания, то есть ноля, берем отсчёт. При самостоятельной разработке проекта либо при привязке к местности уже существующего проекта высота этой точки выставляется с помощью колышка либо на какой-то неподвижной поверхности (кирпичный забор, дерево, столб и т.д.) устанавливается метка.

Либо такие реперы (метки) выставляет геодезист, сопровождающий стройку. Пусть, к примеру, получилось 162.

Непосредственно у места будущего котлована, вбиваем колышек и, поставив рейку вплотную к нему, снова снимаем значение, пусть оно будет равно 179. Разница составит 17 сантиметров. Откладываем 17 см от низа рейки вверх по колышку, отмечаем значение риской маркера или карандаша. Вбив рядом еще один колышек, чтобы его верх совпал с риской, получим хорошо видимый ориентир, после чего колышек с риской можно убрать.

Лазерный уровень: как привести его в рабочее положение?

Настройка лазерного уровня является важным моментом, поскольку от этого во многом будет зависеть качество разметочных работ. Поэтому нельзя закрывать глаза на такие моменты, как месторасположение прибора и его правильную фиксацию. Для полноценной работы устройства необходимо соблюдать следующие указания:

На пути распространения лазерного потока не должно быть никаких преград и помех, в противном случае из-за эффекта преломления произойдёт прерывание проекционных линий. Расстояние между лазерным уровнем и объектом должно быть оптимальным. Узнать, насколько далеко прибор может находиться от объекта, можно в инструкции. Чем меньше расстояние, тем ниже погрешность. Для уменьшения коэффициента погрешности следует располагать устройство как можно ближе. Увеличение допустимого максимума возможно при установке дополнительного приёмника лучей. К такой мере прибегают, когда объект находится вне радиуса действия уровня. Работающий нивелир необходимо располагать на ровных поверхностях. Если нет штатива и специального держателя, то можно воспользоваться поверхностью стола. Главное в этом деле — надёжная фиксация. Только статичное положение устройства гарантирует качественную работу. Недопустимо сотрясение и перемещение прибора. Перед началом работы лазерный уровень выравнивают по линии горизонта. Эта задача решаема при помощи вмонтированного в прибор пузырькового уровня. Более дорогие модели оснащены функцией автоматического выравнивания. Понять, что прибор расположен неровно можно по соответствующему звуковому сигналу, который означает присутствие незначительных перекосов. Прекращение сигнала говорит о стабилизации положения. Устройство не имеет искусственного интеллекта, поэтому может справиться лишь с незначительными отклонениями до 15 градусов, а большая погрешность должна корректироваться самостоятельно. Находящиеся рядом люди должны быть оповещены о будущих работах с лазерным уровнем. Животные также должны быть изолированы с окружающей территории. Эта мера необходима, чтобы лазерный луч нечаянно не попал в глаза и не травмировал их.

Класс точности нивелиров

Еще один важный параметр измерительного прибора. Существует три группы точности:

  • особо точный с маркировкой H-0.5…H-2.5;
  • точный с маркировкой H-3…H-9;
  • технический с маркировкой H-10, H-12 и так далее.

Цифра в маркировке означает средний показатель погрешности. Он измеряется в миллиметрах на каждый километр. Технические нивелиры имеют погрешность в расчетах от 1 сантиметра на 1 километр. Даже с таким показателем измерение считается практически «идеальным». Оно позволяет точно спроектировать и распланировать большинство строительных работ, но не все. Есть архитектурные объекты, где показатель погрешность не может быть больше 0,5 миллиметра.

Нивелир Бош GLL 3-80 Professional и другие популярные модели

Сегодня существует множество приспособлений, которые предназначаются для снятия замеров на местности или же внутри помещения. Некоторые из них являются более эффективными, что достигается за счет качества составляющих. Рассмотрим, какие приборы такого типа стоит приобретать.

Наиболее функциональным устройством считается лазерный нивелир GLL 3-80 Professional, выпускаемый именитой немецкой компанией Bosch. Подобное приспособление применяется внутри помещения. Погрешность устройства крайне мала. Отклонения практически не наблюдаются даже на дистанции до 10 м. Стоит сказать, что существуют специальные приемники, с помощью которых можно увеличить радиус действия инструмента до 60 м.

Лазерный нивелир GLL 3-80 Professional является наиболее функциональным устройством

Питание прибора осуществляется от батареек. Если использовать устройство без перерывов, то заряда хватит всего на 4 часа. Поэтому стоит заранее предусмотреть дополнительные комплекты элементов питания. Такой инструмент оснащается держателем, благодаря которому производится настройка его расположения.

Нивелир GLL 3-80 Professional можно применять в хозяйственных и профессиональных целях. На корпусе инструмента есть специальные держатели магнитного типа. Кроме всего прочего, прибор имеет функцию автоматической настройки, что позволяет проводить его выравнивание.

Среди оптических уровней стоит выделить нивелир H-05, который относится к категории высокоточных. Этот прибор является профессиональным, он предназначается для расчета разности точек при выполнении разнообразных инженерно-геодезических работ. При использовании такого устройства стоит понимать, что оно требует определенных знаний и навыков от оператора. Для работы прибора необходима специальная рейка, оснащенная полусантиметровой шкалой.

Следует выделить несколько фирм, которые производят надежное и долговечное оборудование. Например, на современном рынке часто встречаются различные модели уровней, изготовленные компанией DeWALT. Качественные приспособления реализует и фирма Stabila.

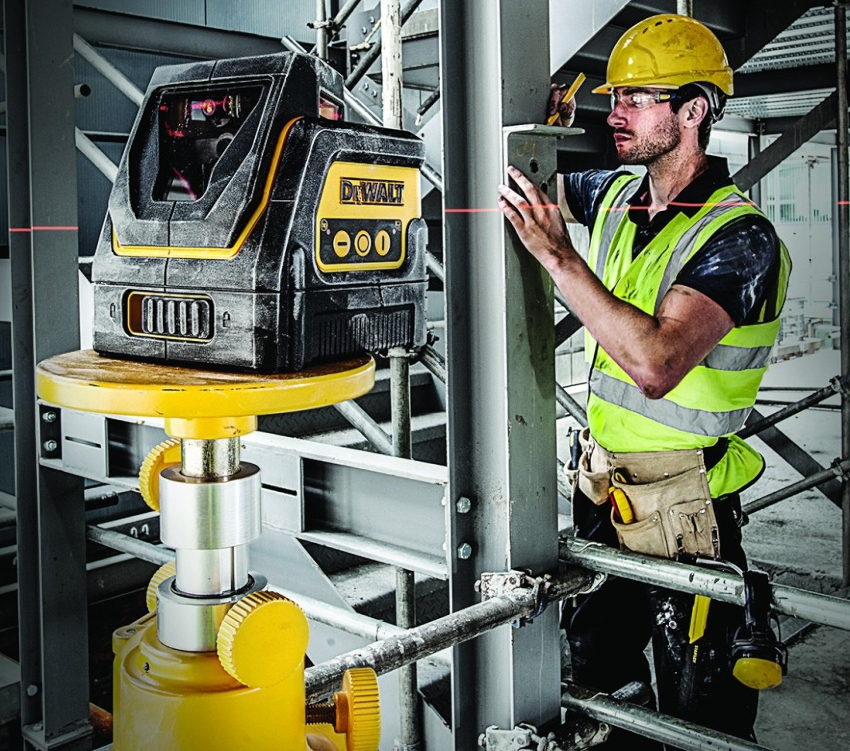

Отличное качество имеют приборы изготавливаемые компанией DeWALT

Как пользоваться лазерным нивелиром: распространенные ошибки при эксплуатации прибора

Многие люди, которые в первый раз используют данный прибор, могут столкнуться с определенными трудностями, которые приведут к неточностям в вычислениях. Рассмотрим, какие ошибки встречаются чаще всего при применении нивелиров в строительных целях.

В первую очередь следует позаботиться о том, чтобы инструмент находился в полной сохранности. Безусловно, современные модели нивелиров являются устойчивыми ко многим неблагоприятным факторам окружающей среды, однако они восприимчивы к механическим воздействиям (ударам). Следует также понимать, что надежность устройства не всегда регламентируется ценой. Лазерные нивелиры требуют более тщательного ухода.

Перегрев нивелира может негативно сказаться на точности измерений

Устойчивость прибора – очень важный момент. Если отнестись к этому фактору без должной серьезности, то тогда не только окажется неточным окончательный результат измерений, но и может пострадать сам прибор. Ремонт нивелира стоит недешево, поэтому не рекомендуется закрывать глаза на основные правила его эксплуатации.

Установку рейки прибора нужно провести таким образом, чтобы она находилась четко на поверхности. Это позволит исключить вероятность перекоса. И, наконец, ни в коем случае нельзя допускать, чтобы инструмент перегревался. Это негативно скажется на точности измерений.

Таким образом, нивелиры являются незаменимыми приспособлениями, с помощью которых определяется высота объектов. Полученные данные используются для возведения зданий. Бытовые лазерные модели можно применять для разных целей, когда требуется вычисление точного расположения строительных элементов.

Как пользоваться нивелиром при строительстве фундамента

Если понятен принцип работы прибора, то проблем с проецированием поверхности для выравнивания не возникнем проблем. Если возводится фундамент, то при помощи нивелира можно спроецировать вертикаль, по которой ориентироваться на ровность его заливки. При этом следует учитывать, что ориентироваться на вертикаль необходимо до сооружения каркаса, по которому заливается фундамент. Если каркас будет построен по ориентиру, то и фундамент будет залит правильно и ровно.

Если фундамент уже залит, тогда последовательность действий будет следующей (определяется ровность по вертикали):

  1. Для начала выравнивается прибор, причем он должен располагаться по центру сооружения
  2. На следующем шаге необходимо взять ровную палку — рейку, на которую будут наноситься отметки
  3. Производим измерение первого угла готового фундамента, делая насечку на рейке, используемой для нанесения меток. Если проецируемую линию не видно, тогда следует использовать приемник для выявления проецируемой линии
  4. Произвести измерения каждого угла сооруженного фундамента аналогичным способом, удостоверившись в его прямолинейности
  5. Отклонения ровности фундамента не должны составлять более 3-5 см. Показатели расхождений до 2-3 см являются допустимыми

Если раньше для выравнивания плоскостей применялись простейшие инструменты, как рулетка, линейка и водный уровень, то сегодня их свободно способен заменить лазерный нивелир. Он позволяет упростить и ускорить проведение работ по проецированию плоскостей. Дороговизна этого прибора не позволяет полностью перейти на применение таковых высокоточных устройств, и поэтому их используют строительные бригады, которые могут себе позволить воспользоваться оборудованием такого плана. Ориентировочная стоимость рассматриваемого нивелира составляет около 10-20 тысяч рублей. Это такой прибор, которым можно проводить измерения в помещении и на улице. Есть модели дешевле и дороже, поэтому при их выборе нужно понимать, для каких целей планируется применение.

В итоге следует отметить, что работать с лазерным уровнем не трудно, в отличие от оптических устройств устаревшего типа, которые до сих пор применяются в геодезии. Однако компании, проводимые геодезические измерения, постепенно переходят от устаревших устройств на лазерные нивелиры, получившие большую популярность в строительстве, геодезии и прочих сферах, где от точности и прямолинейности зависит надежность и эффективность.

Принцип работы лазерного уровня (нивелира)

Принцип действия лазерного уровня заключается в работе светодиодного элемента внутри прибора. При использовании агрегат испускает излучение, которое проходит через призму и преобразуется в видимую линию на плоскости:

  1. Большинство уровней оснащены двумя источника света. Лучи от них могут пересекаться крест-накрест под углом 90°.
  2. Более дорогие модели имеют три светодиода и более и способны проецировать соответствующее количество линий.
  3. Существуют позиционные уровни с отвесами, позволяющие направлять луч на потолок и пол одновременно.

Особый интерес представляют ротационные нивелиры — светодиоды в них закреплены на подвижном валу, вращающемся на 360°. Такие устройства позволяют наносить разметку по всей площади помещения.

Некоторые уровни проецируют только точки, но наиболее популярны в использовании модели линейного типа

Учимся пользоваться нивелиром

Чтобы провести измерительные работы, необходимо знать не только конструкцию прибора, разновидности и возможную погрешность, но и принцип пользования устройства. Если говорить не о профессиональных разновидностях, требующих настройки и дополнительного программного обеспечения, никаких сложностей не возникнет. Сделать замеры сможет даже неопытный мастер. Главное. четко следовать инструкции.

Установка штатива

На ножках штатива, которых всего три, находятся крепежные винты. Они немного расслабляются. Опоры выдвигаются на требуемую длину. Последняя может быть абсолютно любой. Нередко прибор приходится устанавливать даже на пересеченной местности. Верхняя часть штатива должна быть выставлена в горизонтальном положении. Следующим шагом винты снова затягивают и надежно фиксируют на каждой опоре. Большая часть нивелиров снабжена корректирующим плавным креплением. Он расположен на ножке штатива. Это позволяет проводить точную настройку верхней площадки по горизонтали.

Монтаж прибора

Нивелирную трубу устанавливают на штатив. Фиксация осуществляется с использованием крепежных винтов. Далее, проводится настройка датчиков уровня. Когда вращают регулировочные винты, добиваются центрального точного положения пузырькового уровня. Положение настраивается относительно нанесенных линий. Чтобы было удобно и просто добиться желаемого результата, сначала пузырек выставляют в одном окошке. Далее, приступают к настройке второго. Его уже выравнивают с учетом положения первого и наблюдают за тем, как он меняется при настройке. Поэтапно настраивают прибор. Добиваются точного положение нивелира по горизонтали на той площадке, где монтируют нивелир.

Фокусировка узла

Оптико-механический узел в оптическом нивелире тоже требует определенной настройки. Окуляр зрительной трубы выравнивают относительно обзору оператора. Это обусловлено различием в остроте глаза у человека. У каждого оно индивидуально. Это актуально даже для тех людей, которые никогда не носили очки. Если это стандартный нивелир, значит, прибор наводят либо на достаточно габаритный объект, либо на самое освещаемого место на участке.

Манипуляцию с настройками проводят до тех пор, пока на предмете или на местности ниточная сетка не станет максимально четко видна. Далее, аналогичное действие проводят с рейками, которые должны находиться в менее освещенном месте. Не следует пренебрегать данным этапом. Чем больше точек с различной освещенностью будет зафиксировано, тем точнее будут проводимые оператором измерения. Одним и тем же прибором могут пользоваться разные люди. Это означает, что проводить фокусировку приходится снова. Чтобы избежать подобного, всю работу от начала и до конца должен проводить один оператор. Когда такой возможности нет, фокусировку выполняют повторно.

Начальный этап работ

Проверка начинается с оценки внешнего состояния и комплектности нивелира. Затем визуально обследуются такие параметры:

  • чистота оптических поверхностей зрительной трубки;
  • одновременное изображение линий сетки должно быть четким и контрастным;
  • проверяются концы пузыря контактного уровня;
  • на нивелире не должно быть следов коррозии и механических дефектов, которые могут мешать проведению точных измерений;
  • комплектность оборудования должна соответствовать тому, что указано в его паспорте или сертификате.

После этого надо провести оценку работоспособности нивелира и убедиться в правильном взаимодействии его подвижных деталей. Производится опробование по таким параметрам:


Виды лазерных нивелиров.

  • исправность всех деталей прибора;
  • в подъемных, закрепительных и наводящих винтиках не должно быть обнаружено их качания;
  • окуляр должен вращаться плавно, без рывков;
  • этим же требованиям должны удовлетворять подъемные винты;
  • зеркало подсветки уровня надо проверить на отсутствие помутнения;
  • крепления подвижных деталей не должны иметь повреждений;
  • обследуются стопорные винтики на точность зажима;
  • надо убедиться в работоспособности компенсатора и демпфера, при этом все винты юстировки надо установить в среднее положение;
  • обследуется исправность деталей штатива;
  • необходимо убедиться, что становой винт точно подходит к данной модели нивелира.

После этого все зажимные детали на штативе подтягивают и проверяют на устойчивость. Чтобы это сделать, прибор устанавливают на треногу и приводят в действие: нацеливают зрительную трубку на рейку и производят отсчет

Затем нажимают (осторожно) на верхнюю часть штатива и вновь берут показание. Если полученные результаты совпадают или разнятся незначительно, а пузырек не изменяет своего положения, то штатив устойчив

Если этого нет, то надо найти причину или заменить треногу новой.

Правила эксплуатации

Новый нивелир обязательно проверен на точность – в приборе должны функционировать все рабочие механизмы и оптика. Чтобы точность измерений и углов не искажалась со временем, с прибором необходимо обращаться аккуратно:

  • не ронять, не ударять, не подвергать механическим воздействиям;
  • использовать только согласно прилагаемой инструкции и рекомендациям производителя;
  • хранить оборудование в защитном футляре.

По истечению определенного срока оптику необходимо отправлять на поверку и калибровку в специализированные центры. Периодичность обслуживания прописана в паспорте нивелира.

Принцип действия нивелира. Установка прибора

Принцип работы нивелира предельно прост: оптическая ось прибора располагается строго горизонтально и не отклоняется при вращении прибора, постоянно находясь в одной горизонтальной плоскости.

Рассмотрим более подробно, как это качество можно использовать на практике.

Работу начинаем с установки прибора. Раздвигаем, и устанавливаем штатив. При работе на мягкой почве вдавливаем в нее острия, которыми заканчиваются «ноги» штатива.

Регулируя длину «ног», выставляем штатив на удобную для работы высоту, стараясь, чтобы его верхняя площадка, куда ставится нивелир, располагалась горизонтально.

Извлекаем из защитного футляра нивелир и устанавливаем его на штатив, закрепляя винтом штатива.

Теперь необходимо выставить нивелир так, чтобы его оптическая ось расположилась строго горизонтально. Для этого инструмент снабжен круглым пузырьковым уровнем, расположенным на станине. Вращая верньеры на ножках прибора, выставляем воздушный пузырек строго в центр уровня (см. рис.1).

Теперь, как бы мы не вращали трубу прибора, оптическая ось будет располагаться горизонтально.

Работа с нивелиром на стройке

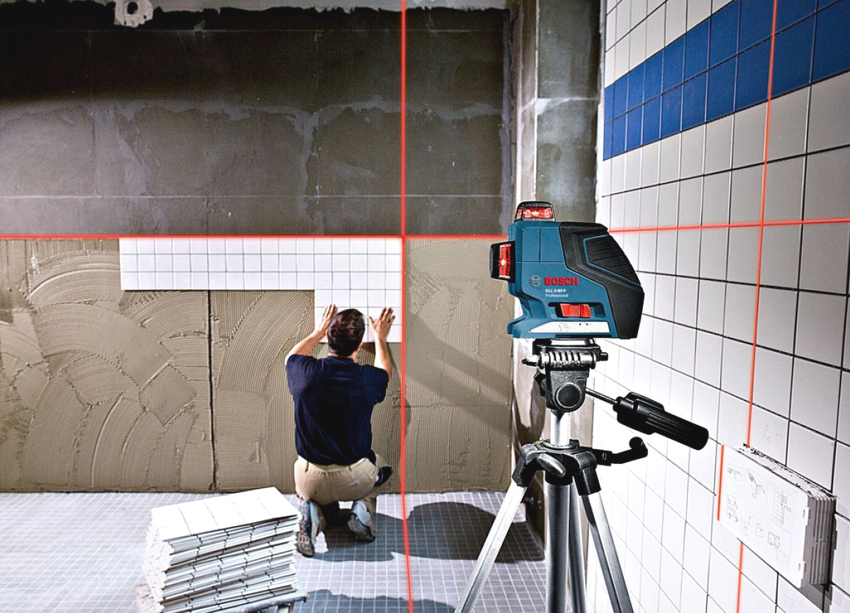

Инструкция по применению при укладке плитки и кафеля

При укладке кафеля на стену используется лазерный уровень для того, чтобы плитка располагалась строго под прямым углом. Это этого зависит дизайн интерьера в помещении. При укладке плитки прибор нужно переключить в режим крестового построения плоскостей. Одновременно нивелир строит две плоскости — горизонтальную и вертикальную, что позволяет сразу же устанавливать кафель под прямым углом.

Работы можно проводить двумя способами: с включенным нивелиром, который направляет проекционные лучи на стену, а также выполнив разметку при помощи марке или карандаша. Маркером или карандашом отмечаются точки по проекционным плоскостям лазерного луча, а затем на их основании производится укладка кафеля. Аналогичным способом можно класть плитку не только на стену, но и на пол. После включения прибора, его нужно выставить параллельно стене. Центр креста нужно совмещать со швами плитки, а по направляющим линиям, создаваемых лучами, следует выполнять выравнивание сторон кафеля.
