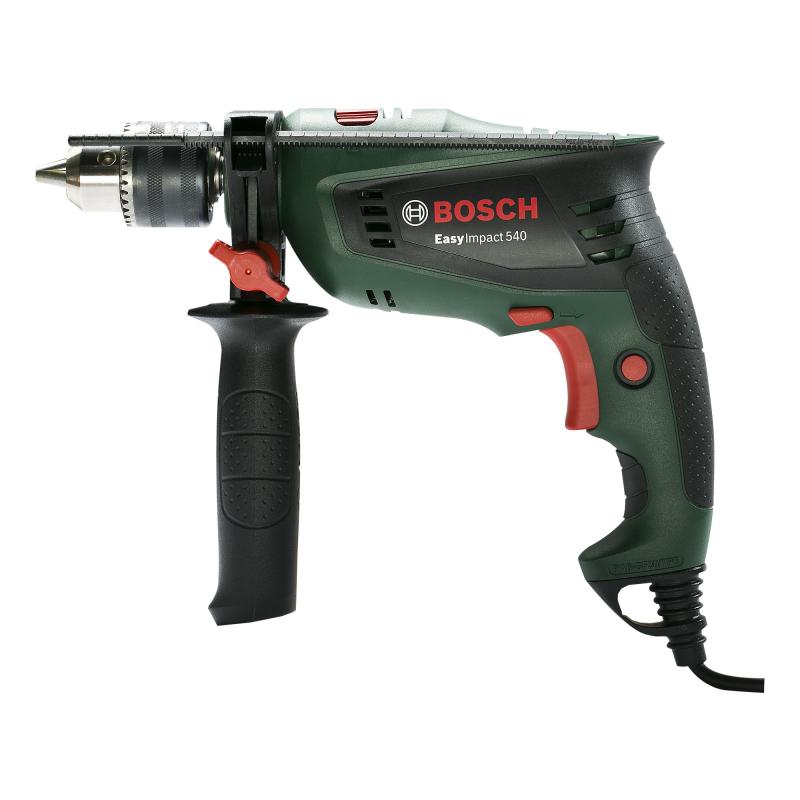

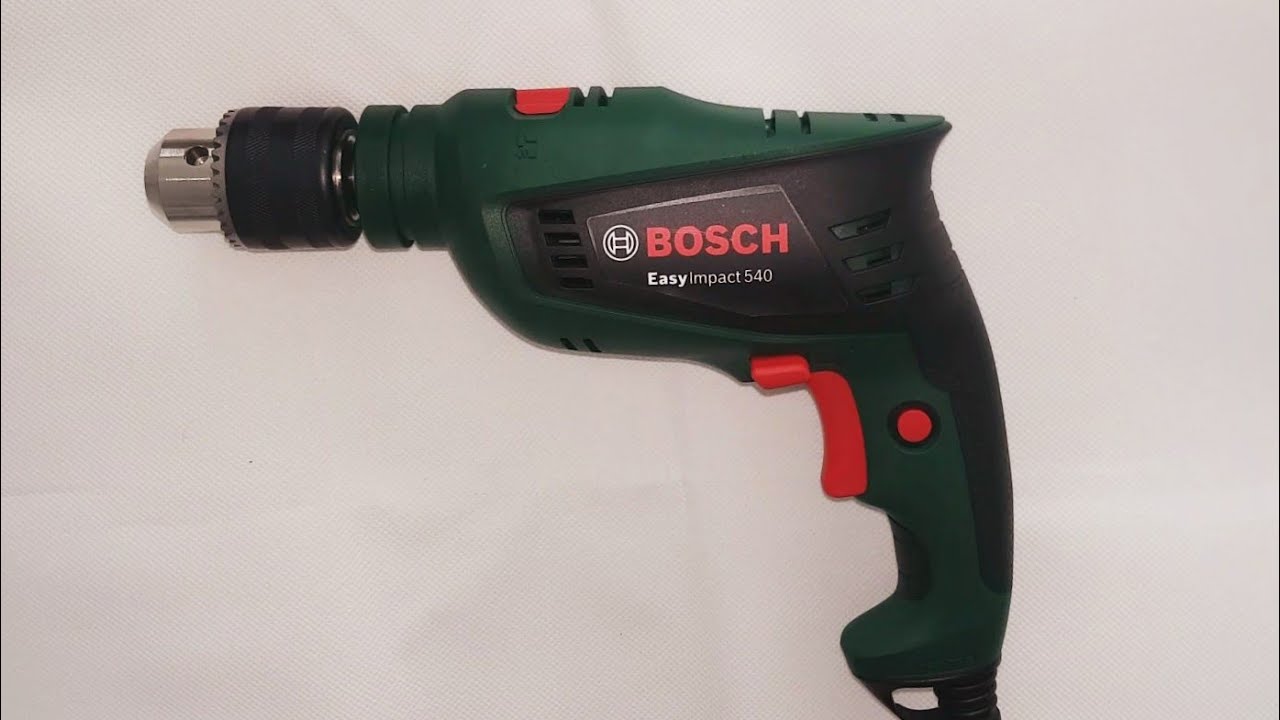

Разборка дрели Bosch easy impact 540

Разборка перфоратора и снятие патрона

Чтобы отремонтировать перфоратор, сначала нужно правильно его разобрать. А начинаем это делать с разборки патрона.

Снимаем резиновый наконечник и стопорное кольцо;
Извлекаем шайбу и коническую пружину;
Достаём боковые шары (желательно при помощи магнита);
Ставим рычаг режимов работы в положение, равносильное максимальному, и снимаем ручку переключателя. Фиксируем положение;
Снимаем заднюю накладку на ручку и щётку двигателя;
Выкручиваем 4 винта возле бура, чтобы снять переднюю крышку;
Вынимаем ствол и вал, а при помощи отвёртки – скобу и подшипник;
Открываем заднюю крышку и вынимаем переключатель реверса;
Снимаем ротор, для чего откручиваем крепы и отсоединяем клеммы со стартера, который тоже нужно снять с помощью извлечения защитного кожуха.

Правила разборки стиралки Bosch

При выполнении разбора нужно выполнять тот порядок действий, который соответствует типу загрузки прибора. Алгоритм будет отличаться, но не существенно.

С горизонтальной загрузкой

Пошаговый алгоритм разбора стиральной машины Бош с фронтальной загрузкой:

Снять верхнюю крышку. Для этого необходимо выкрутить 2 болта, располагающиеся на задней стенке прибора. Крышку приподнимают вверх, после чего проталкивают вперед.
Отвернуть крепежные винты, которые фиксируют панель управления, снять ее. Чтобы демонтировать модуль управления, нужно открыть защелки. Сначала две верхних и две нижних (по правой стороне панели), затем три центральных, а после одну нижнюю и одну верхнюю слева.
Под крышкой располагается прессостат, его демонтируют.
Снимают порошкоприемник. Для его извлечения нужно нажать на специальный язычок.
Снимают переднюю панель корпуса: отворачивают верхний крепежный винт, освобождают хомут и выталкивают манжету, скручивают нижние винты. Фронтальная стенка снята.
После демонтажа передней стенки, можно увидеть траверсы, их скручивают. Затем отсоединяют провода сетевого фильтра.
Откручивают клапан подачи воды, который располагается на задней стенке.
Освобождают крепежи бака, скручивают мотор и противовесы.
Снимают ТЭН. Чаще всего он фиксируется одним болтом. Если ТЭН идет туго, его извлекают раскачивающими движениями.
Отсоединяют температурный датчик.
Снимают бак вместе с амортизаторами. Если требуется его разбор, то разъединяют клипсы, которые крепят две половины. Затем демонтируют шкив, выбивают сальник и подшипники.
В последнюю очередь можно снять помпу. Ее отсоединяют от наливного шланга (от патрубка барабана она была отсоединена ранее, при его снятии), снимают крепежи и достают со дна корпуса.

После того, как все элементы стиральной машины будут разобраны, можно приступать к ремонту. Как снять верхнюю крышку, читайте здесь.

Как разобрать стиральную машину Бош, подскажет видео:

С вертикальной

Шаги по разбору стиральной машины Бош с вертикальной загрузкой существенно не отличаются. Изменяется только порядок их выполнения:

сначала снимают панель управления, которая располагается на верхней крышке, а не на передней стенке — она крепится с помощью защелок;
аккуратно отсоединяют провода, выкручивают винты, фиксирующие плату управления;
отсоединяют наливной клапан, предварительно сняв с него шланг;
следующим этапом становится снятие верхней и боковых панелей;
затем отсоединяют хомут от барабана.

Дальнейшие действия осуществляются по плану, представленному для машинки с фронтальной загрузкой.

Ремонт двигателя

Ниже будут приведены советы, воспользовавшись которыми можно починить пылесос самостоятельно

Стоит принять во внимание, что все действия с деталями пылесоса нужно выполнять максимально осторожно, особенно если дело касается мотора. Перед началом каких-либо работ обязательно обесточьте прибор

Сместилась крыльчатка

Чтобы вернуть крыльчатку на положенное ей место, необходима простая корректировка через ослабление и обратную фиксацию гайки, которая держит ее. Ни в коем случае нельзя останавливать крыльчатку плоскогубцами, для того чтобы снять гайку. При попытке проделать такое — крыльчатка безвозвратно повреждается

Осторожно поправив местоположение к детали, вы решите проблему без потерь

Ослабло крепление винтов

Бывают случаи, когда после продолжительной эксплуатации винты не просто «плавают», а выпадают

Следует осторожно разобрать пылесос и проверить каждый из них отвертками. Если обнаружилась «прокрутка» какого-то винта — стоит попробовать заменить его на другой, с более большим диаметром

Разница, естественно, должна быть минимальной.

Износились подшипники ротора

Изношенные подшипники — это серьезная проблема. Как уже говорилось выше, проблема с подшипниками очевидна, если мощность всасывания устройства все время меняется с очень слабой до нормальной. При выявлении неисправности или повреждения подшипники сразу заменяются новыми.

Деформировались электрические щетки

Щетки двигателя находятся в своеобразных латунных шахтах (по сути, это просто углерод в виде графита). В процессе эксплуатации щетки трутся о валик коллектора, и их середина стачивается. Они приобретают полукруглую форму, и площадь соприкасания их с рабочей поверхностью коллектора растет. Пружины, находящиеся в вышеописанных шахтах, отвечают за степень прижатия графита к коллектору. Щетка будет работать, пока не сотрется полностью

Поэтому именно на процесс износа и следует обратить внимание. Конечно, перед оценкой состояния щетки ее нужно основательно почистить

Мотор сильно загрязнился

Необходимо полностью разобрать сначала сам пылесос, а потом и его двигатель. Каждую съемную часть нужно отдельно почистить влажной тряпкой или салфеткой. Если в деталях мотора застрял крупногабаритный мусор, не стоит спешить изымать его силой — перед этим следует проверить, не повредится ли из-за этого какая-либо хрупкая деталь в конструкции мотора.

Повредилась обмотка или якорь

К сожалению, если диагностирована такая проблема, то помочь сможет только полная замена двигателя. В сервисных центрах Bosch такая замена стоит почти столько же, сколько и новый пылесос, так что научится разбирать устройство и мотор самостоятельно может быть крайне экономичным навыком.

Типы сверл

Сегодня промышленность выпускает универсальные сверла, которые можно использовать для сверления дерева, металла и твердого пластика. Но иногда надо иметь специальные сверла для дрели, чтобы быстро просверлить отверстия в бетоне, керамической плитке, металле, делать большие отверстия в древесине, например, сделать аккуратную врезку нового замка в дверь.

Для этого есть спиральные и плоские сверла. Хорошо показали себя ударного типа сверла для кирпича и бетона, алмазные — для сверления по керамике и большого диаметра круговое сверло для проделывания отверстий в кафельной плитке, чтобы провести трубы для воды.

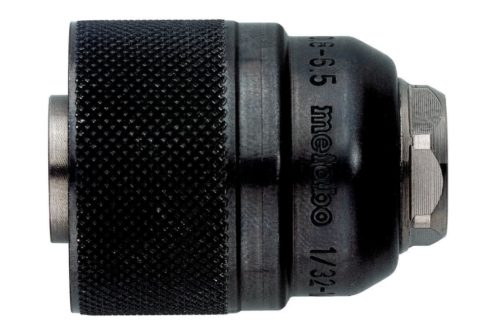

Как разобрать патрон

Со временем механизм забивается пылью, которая образуется при сверлении. При прокручивании слышен характерный хруст, начинается заедание. Для ремонта требуется разборка патрона шуруповерта. Дальше:

Потребуется демонтировать нижнюю муфту (при сборке рекомендуется установить ее в том же положении, что и была – можно нанести метки для ориентира). Берется отвертка с тонкими лезвием или не заточенный нож, чтобы поддеть муфту по кругу. Все делать аккуратно, не деформируя пластик. Муфта держится внутри благодаря насечкам – после поддевания, когда она достаточно отойдет, нужно простоя потянуть деталь вверх.
Снимается верхнее металлическое кольцо. Оно напрессованно на основание патрона – деталь придется выбивать. Стучать по кулачкам запрещается, потому в работу пойдет болт подходящей длины. Все делается медленно и аккуратно. Болт поджимается кулачками, но не до конца, чтобы обеспечить свободный ход. Слабыми ударами молотка кольцо сбивается с патрона.

Вам удалось разобрать патрон шуруповерта. Все элементы рекомендуется прочистить щеткой и смазать для правильного хода. Головка собирается в обратном порядке.

Пошаговая инструкция разборки стиральной машины Bosch

Первым делом отключите стиральную машину от питающей сети, магистрального водоснабжения и убедитесь, что вам хватит свободного места для комфортной работы.

Для начала снимем верхнюю панель, выкрутив два винта сзади.

Чтобы добраться до барабана, нужно демонтировать металлическую планку и противовес.

Выкрутите винты, удерживающие планку. Ослабьте гайки на противовесе и выкрутите их. Аккуратно выньте противовес.

Извлеките короб дозатора, отжав его защелку. Открутите винты под Torx на месте дозатора.

После отсоедините шланги с помощью плоскогубцев, отжав хомут шланга.

Перед тем, как их отсоединять, приготовьтесь к тому, что из них выльется вода. Извлеките дозатор. Теперь ослабим хомут большого шланга и отсоединим его.

Отсоединим заливной клапан.

Перейдем к цокольной панели. Первым делом сольем воду из шланга и почистим фильтр.

Перейдем к работе с люком. Снимем хомут манжеты, свернем ее внутрь, демонтируем второй пружинный хомут. По возможности, очистите манжету от мусора и плесени.

Открутим винты крепления двери и еще болт сбоку. Работайте аккуратно, дверь может резко упасть без винтов

Осторожно снимите дверь

Теперь открутим панель управления и все болты, которые фиксируют лицевую панель, включая цокольную часть. Посмотрите внутрь корпуса. Вам нужно освободить панель от пластиковых креплений.

Аккуратно снимите панель, отключите провода от блокиратора люка.

Отсоединяем верхнюю металлическую планку, снимаем амортизаторы.

Отключим кабели двигателя и ТЭН.

Отсоединим все шланги. Демонтируем амортизаторы. Освободим бак от противовеса, чтобы облегчить его. Для удобства можно положить машинку набок.

Достанем бак. Выкрутим все болты по периметру, чтобы разделить его на две половины. Некоторые защелки придется сломать.

На этом этапе вы можете добраться до источника шума — например, до косточки бюстгальтера.

Пошаговая инструкция по сборке стиральной машины Bosch

Начнем сборку с завинчивания винтов вокруг края бака. Убедитесь, что уплотнение на баке сидит очень плотно по всей длине.

Установим бак обратно в стиральную машину. Работайте аккуратно, чтобы не повредить проводку. Ставим металлическую планку на место. Закручиваем винты. Присоединимамортизаторы.

Теперь в обратной последовательности присоединим все шланги, патрубки и электрические разъемы.

Далее поставим планку для пружин, сами пружины и присоединим их к баку внутри. Куда они присоединяются, будет видно сразу — специальное огромное отверстие в середине кронштейна вы не проглядите.

Перевернем машинку и установим на место противовес. Далее присоединим все разъемы, шланги, панели. Установим на место лоток дозатора и дверь. Закрепим манжету. Проверьте, крепко ли она встала в паз.

Запустите проверочный цикл. Если стиральная машина Bosch работает без ошибок и постороннего шума, все в порядке.

Автор перевода Elremont

Ремонт стиральных машин / Bosch

Как подбирать запчасти для замены

В ходе разборки и обслуживания дрели вы можете столкнуться с тем фактом, что некоторые детали износились и требуют замены. Это обычна практика, тем не менее не следует пытаться поставить на замену сторонние комплектующие или, того хуже, искать сложные пути обхода. Типичная и грубая ошибка — когда вместо сломавшейся штатной кнопки снаружи рукоятки крепят обычный тумблер. Такой «тюнинг» небезопасен и его следует избегать.

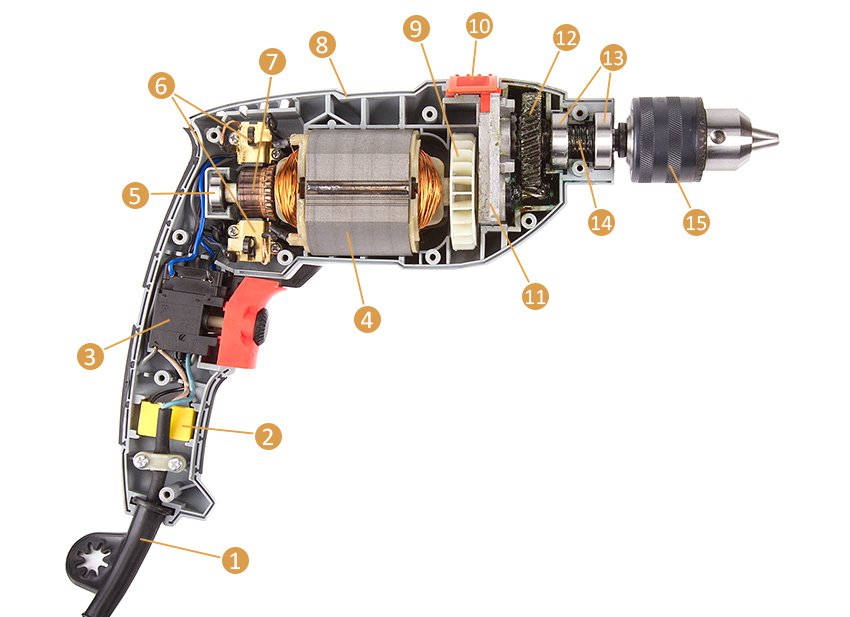

Внутреннее устройство дрели: 1 — сетевой кабель; 2 — помехоподавляющий конденсатор; 3 — пусковая кнопка; 4 — статор электродвигателя; 5 — подшипник двигателя; 6 — щёткодержатели со щётками; 7 — коллектор ротора; 8 — корпус дрели; 9 — крыльчатка, охлаждающая электродвигатель; 10 — кнопка переключения между обычным и ударным режимами; 11 — корпус редуктора; 12 — редуктор; 13 — подшипники патрона; 14 — возвратная пружина; 15 — патрон, удерживающий сверло

Тем более что на сегодняшний день рынок запасных частей для электроинструмента доступен и обширен. Если вы покупали инструмент в крупном сетевом магазине, то, скорее всего, там же вы найдёте всё необходимое для ремонта: от кнопок и щёток до роторов двигателя и деталей редуктора.

Всё что нужно — определить производителя дрели и точное название модели, эта информация в обязательном порядке присутствует на шильдике. Проблема в том, что разные модификации одной и той же модели могут иметь как совместимые комплектующие, так и абсолютно не подходящие. Ориентируйтесь на внешний вид, не ленитесь уточнить основные размеры и габариты детали для замены.

С составными приводного механизма всё несколько проще благодаря высокой степени унификации: подшипники имеют маркировку на защитных кольцах сепараторов, на шестернях штампуются номенклатурные коды. Практика показывает, что ко всем популярным моделям инструмента, в том числе и к представителям зарубежной серии профтула, можно подобрать запчасти. В разряде исключений только дрели старше 30 лет, но даже для них вполне реально найти донора.

Какие запчасти выбрать

Состав деталей и точность формы, которые поддерживают некоторые производители, чрезвычайно трудно повторить. Вполне возможно, что некачественная подделка нанесет вред пылесосу.
