Типы крепления
Корпус АКБ скреплен с устройством 3 способами:
- При помощи клея.
- Крепление защелками.
- Использование винтов.
В некоторых моделях применяется несколько комбинаций креплений с разным видом крепежа: например, винты и клей.
Крепление при помощи клея
С клеевым швом нужно действовать аккуратно, чтобы предотвратить на пластике появление трещин и сколов. По клеевой прослойке при помощи резиновой киянки наносятся удары в течение 10-15 минут. Действовать надо не торопясь, аккуратно оттягивать половинки корпуса и отделять их друг от друга. Постепенно клеевой шов разрушится, начнет трещать и можно использовать нож, чтобы разомкнуть шов.
Отделить проклеенный модуль можно другим способом: тонким лезвием ножа аккуратно ослабить шов, а потом плоским концом отвертки неторопливо разъединяют на две части.
Для облегчения процесса и экономии времени лучше применить строительный фен. Горячей струей фена прогревается клеевой слой по всему периметру. Под воздействием теплового воздуха клей станет мягким и дальнейшее вскрытие корпуса будет легким.
Крепление защелками
Крепление защелками — самый легкий способ отсоединения. Защелка бывает либо одна, либо две по бокам. Необходимо применить небольшое усилие, и они откроются.
Использование винтов
Для отвинчивания модуля следует подобрать подходящую по форме и длине отвертку. Разобрать блок очень просто, для этого следует открутить шурупы и отсоединить корпус. Необходимо запомнить, из каких отверстий выкручены винты, чтобы при сборке вкрутить на свое место.
Диагностика и устранение неисправностей электрической части шуруповерта
Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.
Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.
Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.
Ремонт кнопки
Ниже представлена электрическая схема аккумуляторного шуруповерта.
Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.
Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.
Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.
Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).
Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.
Придерживая возвратную пружину, достаньте механизм из корпуса.
В неисправной кнопке вы увидите стертые контактные площадки.
Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.
С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.
Замена щеток
Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.
Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.
При этом сначала извлечется крышка, в которой располагаются электрощетки.
На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.
На следующем фото показано, как выглядит чистый коллектор.
Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.
Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.
Ремонт тормоза двигателя
Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.
Устройство и неисправности шуруповёрта
Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:
- кнопка пуска;
- широтно-импульсный регулятор;
- электродвигатель;
- транзистор;
- планетарный редуктор.
Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).
При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.
Зачем и как регулировать трещотку
Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.
Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.
Частые неисправности шуруповёрта
Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:
- неисправность аккумулятора;
- износ щёток;
- поломка кнопки;
- биение патрона;
- отсутствие реакции на попытки включения или выключения;
- работа с перебоями.
Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.
Продолжаем разбирать аккумулятор шуруповерта Интерскол
Это можно сделать несколькими способами – можно отпаять провода, которые идут к плате.
Также можно просто снять контакты с верхней крышки элементов питания. На фото показано, какую форму имеют изогнутые контакты, так что Вы легко снимите их сами.

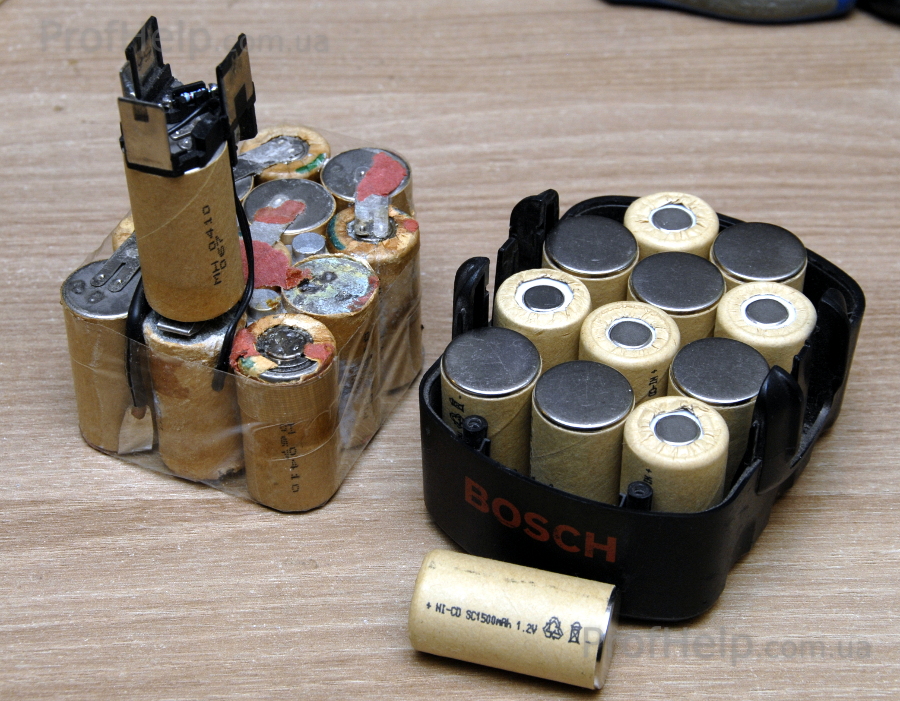

Под пластиковой крышкой видим, каким образом соединены элементы питания между собой. Их приварили точечной сваркой. Такое решение применяется практически в любых аккумуляторах другого инструмента. Это надежное и щадящее соединение аккумуляторов. При этом губительный нагрев самих литиевых элементов питания минимален.
Аккуратно отдираем или откусываем кусачками металлическую ленту, чтобы отсоединить банки друг от друга. Со стороны платы их тоже соединили между собой лентой и посадили на клей на картонную прокладку. Это сделано, чтобы ничего не замкнуть на плате. Нужно не забыть ее вернуть на место при обратной сборке аккумулятора.
Новые литий-ионные элементы питания в виду отсутствия аппарата для точечной сварки будем паять хорошо прогретым мощным паяльником очень быстро. Мы же помним, что нагрев уменьшает их срок эксплуатации и вообще взрывоопасен.
Особое внимание обращайте на состояние проводов внутри аккумулятора. Они могут быть надломленные или потертые. Их нужно качественно изолировать или заменить на свежие
Так как я проводил ремонт аккумулятора шуруповерта на выезде в полевых условиях, то пришлось применить гениальное изобретение инженерного ума. Достал изоленту синюю радиотехническую.
При разборке аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР я был приятно удивлен – в поставили термодатчик для контроля температуры элементов питания. Получается, что при перегреве – схема защиты отключает питание, пока температура не восстановится до нормальной. Правда у хозяина ни разу не получалось его загнать в такой режим. Этот термодатчик аккуратно отдираем, чтобы не сломать – потом разместим его в том же месте на новых банках.
Нахождение причины поломки и ее устранение
Специалисты разделяют поломки шуруповерта (например, марки Professional) на повреждение электрической и механических частей. Каждый тип имеет свои особенности.
Внутренняя электроника шуруповерта
Повреждения электрической части
Трудности возникают из-за невозможности включить прибор или переключить режим, скорректировать обороты. Есть несколько проблем, с которыми сталкиваются мастера:
- Если аккумулятор работает, но при соединении с мультиметром напряжение в клеммах уменьшается, то узлы мотора неисправны. При правильном напряжении нужно проверить кнопку (прозвонить). Если нет писка, то кнопку нужно разобрать и почистить контакты.
- Реверс тоже проверяют мультиметром (один щуп к кнопке, второй к контакту движка). Если при запуске нет сопротивления, то нужно смотреть проводку.
- Щетки двигателя осматривают, повреждений не должно быть больше 60 %.
- Искры в работе появляются из-за износа щеток или тугой работы коллектора (требуется чистка).
Это основные неисправности, дающие представление, как починить шуруповерт Виндзор (или аналогичные устройства).
Неполадки в механических узлах
Распространённые неисправности:
- Устройство несвойственно ему шумит или клинит — требуется замена втулки или подшипников. Возможно, погнулся вал.
- Слабая затяжка — изношена муфта, зубья сточились.
- Посторонний шум также возникает, если оторвался магнит в двигателе или втулки якоря изношены (можно добавить машинное масло, чтобы попробовать исправить проблему).
Снятие патрона с вала шуруповёрта
Демонтаж детали выполняется шестигранным ключом Г-образной формы на 10 мм. Короткая часть ключа фиксируется в патроне. Далее агрегат включается, свободный конец ключа должен ударить по поверхности стола или верстака. Снимается он поворотами ключа и потом должен без усилий соскользнуть по резьбе.
Опишем ещё один способ замены патрона на шуруповёрте. Первым делом разжимаются кулачки. На дне может размещаться винт, это дополнительное крепление вала. Крутим его по часовой стрелке. Потом зажимаем шестигранник и с усилием проворачиваем в обратную сторону — он должен сняться с вала. Если деталь не поддаётся, надо ударить молотком по оконечности ключа.
Если данные методы не сработали, придётся проводить полный демонтаж, доставать редуктор и фиксатор вместе со шпинделем. Вытянутый механизм фиксируется в тисках, патрон откручивается от него трубным ключом. Бывают фиксаторы с выточкой под обыкновенный гаечный ключ, она облегчает демонтаж, но попадаются данные экземпляры нечасто.
На конусе Морзе деталь выбивается с корпуса молотком.
Чтобы иметь более полную картину, как разобрать патрон шуруповёрта, видео для ознакомления представлено ниже.
Снятие патрона с шуруповёрта «Макита»
Шуруповёрты компании «Макита» оснащены нарезным креплением и вспомогательным фиксирующим винтом с левой нарезкой.
Выполняем поочерёдно действия:
- выкрутить винт в правую сторону;
- нажать кнопку, стопорящую шпиндель;
- завернуть агрегат в плотную ткань и вставить в тиски;
- зафиксировать шестигранник в кулачках;
- ударами молотка по концу ключа прокрутить патрон и вынуть его с вала.
Если знать описанные выше принципы демонтажа, то вопрос, как снять патрон с шуруповёрта «Интерскол», «Бош», другого популярного бренда, отпадёт сам собой.
Устройство дрели и разновидности патронов для нее
Итак, дрель состоит из:
- электродвигателя, создающего движение вращения;
- механизма, передающего это вращение к зажимному устройству;
- и собственно зажимного устройства для сверла. Вот это устройство под названием «патрон» нас и интересует.
Прежде чем выяснять, как снять патрон с дрели, выясним, какими они бывают – от этого зависит алгоритм действий.
Наиболее привычен зубчато-венцовый. Для его закрепления используется специальный зубчатый ключ, вставляемый в отверстие на патроне. Зубцы ключа входят в зацепление с зубцами венца патрона и при вращении ключа усиливают или ослабляют зажим губок (кулачков) патрона.
Иначе такой патрон называется зажимной сверлильный, и считается одним из наиболее старых среди сейчас используемых механизмов зажима сверла.
Далее идут быстрозажимные патроны – с одной, двумя муфтами, фиксирующим кольцом. В них используются цанги – элементы конусной формы, состоящие из трех и более деталей. Двигаясь вдоль оси цанги, муфта сжимает «лепестки», тем самым закрепляя в них сверло.
Муфты (обоймы) бывают металлическими и пластиковыми, обычными или усиленными, с автоматической блокировкой и без.
Фактически патрон дрели – это отдельный блок, связанный с основным механизмом дрели валом. Соединение выполняется с помощью резьбы или инструментального конуса (так называемого «конуса Морзе»).
Указание на тот или иной вид крепления можно найти в инструкции и/или на корпусе дрели. Например, обозначение 1,5-15М13х1,2 – первые две цифры означают допустимый диаметр хвостовика сверла (или другого вставляемого в патрон инструмента), М13 – диаметр резьбы (метрической), соединяющей патрон с валом, ну а 1,2 – шаг этой резьбы. Если обозначение выглядит как 1,5-15 UNF 1/2” – речь идет о дюймовой резьбе. В отечественных дрелях применяется метрическая резьба, в импортных (не всех, конечно) – дюймовая.
Если для соединения вала с патроном используется конус, в маркировке присутствует буква В (например, В10 – инструментальный конус, диаметр хвостовика 10 мм).
Учитывая то, что разные компании по-разному маркируют свои изделия, стоит учитывать эту разницу. Так, для дрели-шуруповерта Макита маркировка будет выглядеть так: BDF456. Присутствует В, то есть патрон закреплен на конусе, D – это тип инструмента, дрель, и F – дополнительные возможности, в данном случае шуруповерт.
Рассмотрим модели наиболее значимо представленных на рынке производителей – Bosh, Makita, Интерскол – какие патроны они используют и как эти патроны снимать.
Обслуживание шуруповерта Boсsh Professional GSR 14.4-2 -LI
В этот раз разберем шуруповерт Boсsh Professional GSR 14.4-2 -LI. Шуруповерт уже порядочно видавший жизнь, в эксплуатации с 2012 года, но выполняет свои функции на все 100%. Батареи держат, люфтов не появилось, реверс и скорости работают четко и безотказно. Покупался он в картонной коробке, соответственно и комплектация самая обычная: тушка шуруповерта, два аккамулятора, зарядное устройство, скоба и полноразмерный вкладыш для использования в L-boxе плюс куча макулатуры в подарок. В очередной раз маленькое предупреждение. Разбирать лучше только инструмент с закончившейся гарантией или не имеющий таковую.
Для того что бы разобрать шуруповерт необходимо отсоединить батарею и открутить 10 шурупов Как всегда, понадобиться отвертка с «звездочкой» (torx T20) или можно открутить, простой шлицевой отверткой, благо возможность такая присутствует. Открутив шурупы можно с легкостью снять одну часть корпуса. Как всегда видим блок электрики и блок механики. Блок электрики состоит из мотора, кнопки, конектора для аккумуляторной батареи и светодиода. Мотор соединен с блоком управления (кнопкой) посредством быстросъемов, поддев отверткой которые можно легко снять. Для того что бы отсоединить механическую часть, а именно редуктор, от мотора необходимо нажать на лепестки, коих два и повернуть редуктор. С первого раза вряд ли получиться, но приложив немного сноровки они с легкостью разъединяются.
Сборка ведется в обратной последовательности и трудностей не вызывает
При закрытии верхней панели обратите внимание на зазоры и на отсутствие «закусанных» проводов. Закручиваем шурупы, проверяем все ли крутиться и нечего не скрегочет
Буду рад если кому-то понадобился или оказался полезным мой обзор. Пусть ваш инструмент служит вам долго и приносит только положительные эмоции!
Способы крепления
Есть три способа крепления зажимного цилиндра к шпинделю:
• с помощью резьбы; • с помощью фиксирующего винта; • с помощью конуса Морзе.
Первый способ предполагает наличие резьбы на двух соприкасающихся деталях.
Цилиндр накручивается на вал.
Винт используется в качестве усилителя контакта гильзы и вала.
В этом случае тоже имеет место завинчивание, но фиксирующий компонент служит для дополнительного крепления.
Для винта обычно характерны левая резьба и наличие «крестовой» головки.
Чтобы увидеть элемент, нужно предельно раздвинуть кулачки.
Конус Морзе – вариант, который используется более сотни лет.
Поверхность вала имеет конусообразный формат, аналогичный форме патрона.
Совпадающие параметры обоих конусов дают возможность надежно и быстро совместить детали.
Этот вариант используется во многих современных моделях (пневматических и т. д.).

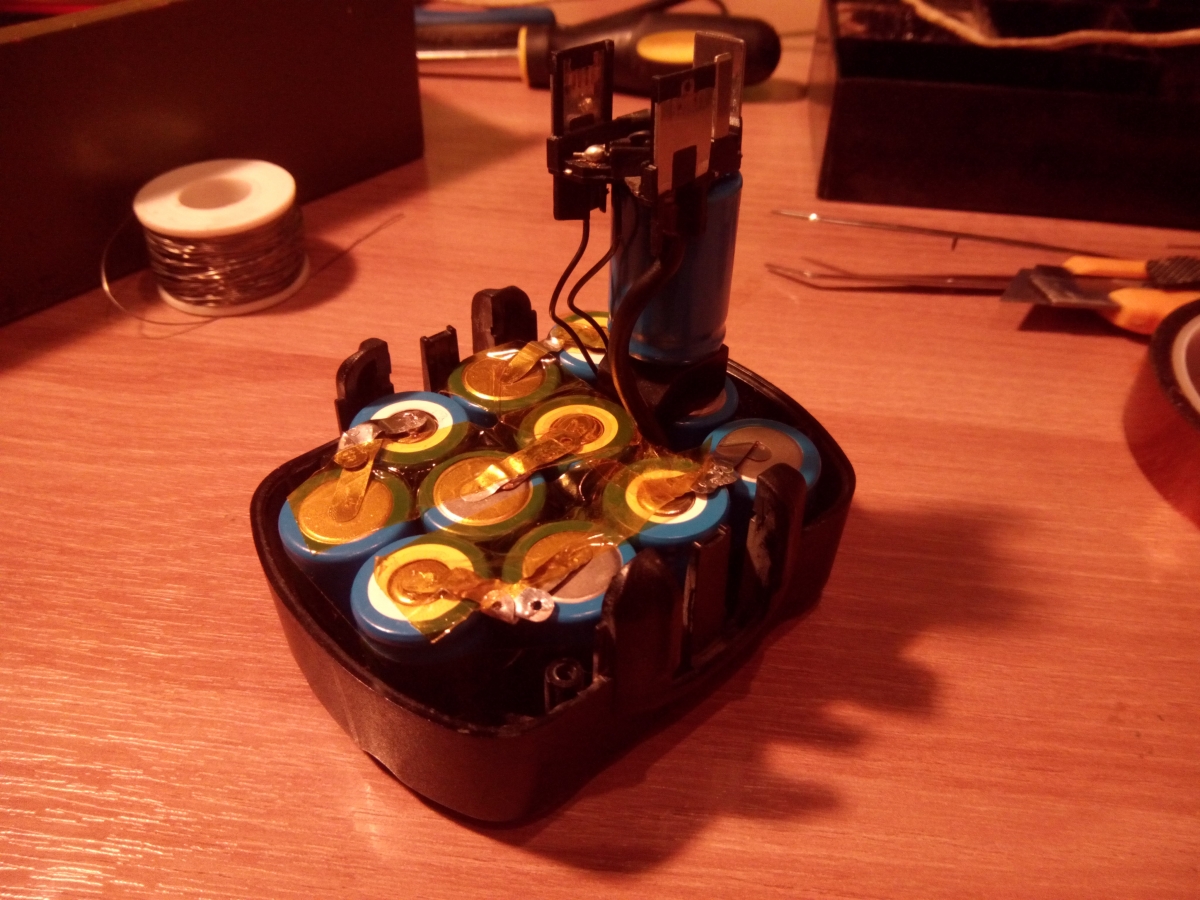

Сборка батареи
Все аккумуляторы нужно соединить последовательно, в той-же конфигурации, что были соединены старые аккумуляторы. Лучшим способом сборки будет уложить банки в корпус аккумулятора и припаять соединительные пластины к верхней части банок, затем перевернуть полученную конструкцию и припаять соединительные пластины к нижней части банок.
При сборке соблюдайте крайнюю осторожность, не закорачивайте банки, а также следите их полярностью. После соединения элементов батареи лучше их соединить между собой клеем
Вот и все, после сборки, аккумулятор снова работает как новый. Старые аккумуляторы не выбрасывайте, так как среди них еще могут иметься вполне рабочие элементы, которые могут пойти на замену, в батареи такого-же типа.
Как правильно разобрать шуруповерт — инструкция для новичков
Перед тем, как ремонтировать рассматриваемый прибор, его нужно правильно и аккуратно разобрать. Новички не всегда справляются с этой задачей, поэтому будет интересно узнать, как же правильно выполняется разборка. Инструкция по разборке шуруповерта имеет следующий вид:
Разборку нужно проводить на столе, чтобы не растерять составные детали
Изначально нужно выкрутить все винты, которыми крепится корпус устройства
Раскрыть корпус осторожно, чтобы не повредить его. Чтобы исключить повреждение пластиковой конструкции корпуса, можно воспользоваться пластиковой лопаткой
Если после вывинчивания крепежных деталей корпус не разбирается, нужно внимательно осмотреть его внутреннюю конструкцию
В конструкции могут находиться скобы, которые нужно извлечь
После разборки нужно располагать детали в порядке их снятия, чтобы не попутать и собрать прибор обратно
Если внутри имеются признаки окислов, то это означает, что в прибор попадала вода. Высока вероятность того, что причиной неработоспособности устройства является высокая влажность, которая повлекла за собой выход из строя деталей шуруповерта. После разборки инструмента, можно переходить к его ремонту. Видео описание процесса разборки ниже.
Шуруповерт «Макита»
Описание, общая информация
Компания «Макита» производит различные электроинструменты, среди которых есть и шуруповерты. Свою историю компания начала с начала XX века, и по сей день она продолжает радовать потребителей своими товарами высокого качества. Давайте рассмотрим общие черты и характеристики моделей этой фирмы.
Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.
Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы
Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя
Рассмотрим устройство шуруповерта на конкретной модели 6271D. Схему этой модели представляем на рисунке ниже.
Схема 1
На схеме представлены:
- Рычаг переключения
- Узел корпуса
- Фирменная табличка
- Винт
- Пружина
- Рычаг переключения реверса
- Кнопка пуска
- Контактная клемма
- Винт
- Быстрозажимной патрон
- Редуктор в сборе
- Электродвигатель
- Винт
- Узел корпуса
- Зарядный узел
- Аккумулятор
Современный шуруповерт является высокотехнологичным устройством. Важные элементы конструкции:
- Съемный аккумулятор
- Обрезиненная рукоятка ручки
- Мощный электродвигатель
- Металлический планетарный редуктор
- Кнопка плавного пуска
- Кнопка переключения реверса
- Регулятор крутящего момента
Это основные составляющие конструкции шуруповерта, которые входят в базовую комплектацию любой модели шуруповерта.
Разборка шуруповерта «Макита»
Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:
- открутить винты крепления корпуса;
- снять составной механизм кнопки пуска;
- снять электродвигатель вместе с редуктором;
- отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.
Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.
Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.
