Размеры и критерии выбора шины на бензопилу

Установка шины и цепи

Демонтаж шины производится для очистки маслопровода, проверки технического состояния или замены. Последовательность работы расписана в инструкции по эксплуатации. По завершению установки следует убедиться в отсутствии люфта и затяжке резьбового крепежа.

При наличии определенных навыков, для демонтажа и установки новой или заточенной цепи требуется всего несколько минут. Технология предписывает включение блокировки несанкционированного запуска и в ряде случаев, механизма аварийной остановки.

  • В зависимости от конструкции натяжного устройства, цепь ослабляется до нужной степени вращением регулировочного винта или установочного диска, до свободного выхода хвостовиков из паза направляющей шины.
  • После проверки направления вращения, хвостовики новой цепи заводятся в направляющую проточку паз и на венец ведущей звездочки. Натяжение производится в обратном порядке.
  • Для проверки степени натяжения достаточно оттянуть цепь в середине шины. Выход хвостовика звена в этом месте не должен превышать 2/3 его высоты. Правильно натянутая цепь должна перемещаться по шине от небольшого усилия.

После установки и регулировки пильной гарнитуры желательно запустить двигатель и выдержать пилу на средних оборотах на протяжении нескольких минут. На протяжении этого времени можно проверить работу системы смазки.

После выключения силового агрегата необходимо включить блокировку запуска и проверить гарнитуру на отсутствие местного перегрева шины и изменения степени натяжения цепи.

Как исключить возможные риски приобретения шинного контрафакта?

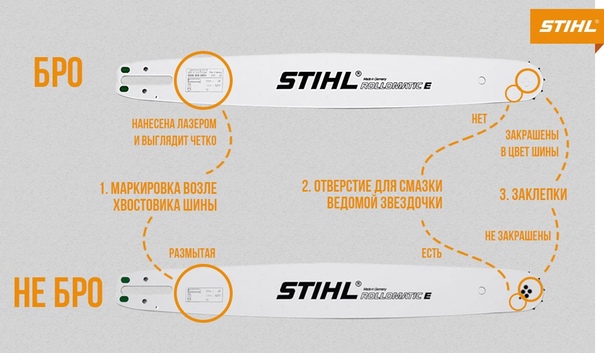

В информационном поле приводятся признаки, по которым несложно отличить оригинальную брендовую бензопилу от самой достоверной подделки. Что касается шин, то их достоинства и недостатки проявляются непосредственно в эксплуатации.

На отечественном рынке бытовой техники около 15% всего объема продаж бензопильных комплектующих составляет неизвестного происхождения третьесортный контрафакт, вырабатывающий стандартный ресурс в лучшем случае наполовину.

Эксплуатировать бензопилу в комплекте с поддельной шиной и цепью экономически невыгодно и небезопасно. Значительная часть травмоопасных ситуаций создается при использовании шинного и цепного фальсификата.

Купить качественную и долговечную фирменную шину нужной модели, без существенных рисков можно в фирменной торговой точке или представительстве лицензированной дилерской компании. При отсутствии такой возможности следует воспользоваться услугами солидного, заслужившего доверие покупателей интернет магазина.

Как измерить длину шины бензопилы?

Не каждый знает, как измерить шину бензопилы. Цепи бензопилы доступны в безграничных сочетаниях размеров, типов и особенностей. Это связано с тем, что сами бензопилы различаются по размеру и применению

Когда пришло время заменить цепь, особенно важно иметь всю правильную информацию о бензопиле и ее размере цепи. Только в таком случае вы сможете произвести замену правильно

Подбор правильной цепи к бензопиле немного сложнее, чем поиск других принадлежностей для электроинструмента из-за уникального способа измерения шины бензопилы. Нижеприведенная информация объясняет, как измеряются цепи бензопилы, разницу между этими измерениями и как быстро найти номера измерений, необходимые для заказа правильной цепи.

Длина цепи бензопилы сравнивается с измерением шины пилы. Некоторые производители продают цепи для замены только на основе измеренной шины

Важно знать, что универсальных цепей нет. Бензопила с длинной шиной потребует соответственно более длинную цепь

Однако точное средство определения длины цепи включает в себя несколько вариантов измерения, которые влияют в конечном итоге на то, насколько хорошо цепь подходит вашей бензопиле.

Прежде всего, стоит рассмотреть вопрос, как измерить длину шины бензопил?

  1. Измерьте расстояние от кончика цепной пилы до точки, когда шина сначала выходит из корпуса пилы. Рулетка пригодиться для измерения и получения этой информации. Нужно округлить измерения до ближайшего четного числа, если число было не точным. Получающееся число — это измерение шины. Наиболее распространенными значениями бар являются 16, 18 и 20 дюймов.
  2. Разложите цепь на ровной поверхности. Ищите звенья цепи, которые иногда называются наконечниками. Эти звенья выступают из нижней части цепи, и они захватывают зубчатый привод, питая цепь. Подсчитайте количество звеньев привода в цепочке.
  3. Определите высоту цепи. Измерьте расстояние между любыми 3 последовательными заклепками, удерживающими цепь вместе. Измерьте от центра одной заклепки до середины третьего звена. Заклепки заметны между приводными звеньями и резаками — режущими зубьями, которые лежат сверху цепи. Чтобы узнать высоту, разделите измерение на 2. Шаг, вместе с количеством звеньев привода, описывает длину шины, которая нужна при поиске цепей для замены.

Вещи, которые вам понадобятся: рулетка. Цепь которая не подходит должным образом на бензопилу представляет собой опасность. Поэтому если вы не уверены в выборе, попросите профессионала помочь определить длину шины и выбрать нужную цепь. Обратитесь к руководству вашей бензопилы чтобы убедиться, что вы покупаете правильный тип цепи.

Перед работой с бензопилой или любым электроинструментом прочитайте все предупреждения о безопасности в руководстве изготовителя. Прежде чем заменять цепь на бензопиле, отключите свечу зажигания или аккумулятор чтобы убедиться, что пила случайно не запустится.

Ниже приведены шаги, которые также можно предпринять, прежде чем начинать поиск подходящей цепной цепи.

  1. Узнайте измерение шага цепи, найдя его на инструменте, в руководстве пользователя, либо разделив расстояние между 3 звеньями на 2 (рекомендуется, чтобы это делалось профессионалом).
  2. Получите измерение цепи либо путем нахождения ее на инструменте, в руководстве пользователя, либо путем измерения толщины приводных звеньев цепи. Все измерения должны быть точными.
  3. Подсчитайте количество отдельных звеньев привода в цепочке. Без исключений. Теперь хорошие новости, все остальное сделать легко. Если у вас есть эти три цифры, подходящая цепочка замены займет всего несколько минут. Все, что вам нужно сделать, это внести правильные измерения и количество звеньев в простую формулу или калькулятор измерения онлайн, и он автоматически определит длину шины.

Все уникальные системы измерения шины требуют небольшой осведомленности в терминологии и других технических вещах. Если вы хотите купить новую цепь для своей бензопилы, то это руководство поможет лучшим образом. С информацией, предоставленной в статье, будет проще сузить выбор до той цепочки, которая нужна в конкретном случае.

Используйте тот метод, который кажется вам наиболее удобным. Измерение шины отличается от фактической длины цепи

Измерение шины важно, когда вы заменяете цепочку или покупаете цепь для будущей замены. Каждому владельцу бензопилы важно знать, как измерить шину бензопилы

Измерение шины выражает длину направляющего стержня бензопилы, а не всю длину шины, которая на самом деле немного длиннее. Если вы хотите узнать истинную длину шины, вам понадобится не только рулетка, но и эффективные методы измерения, представленные выше.

Источник

Выбор по типу звеньев

В бензопилах для экспертов употребляется огромное количество специфичных форм рабочих частей цепи. Основными, нашедшими обширное применение, являются чизельный и чиппельный типы. Любой из их имеет свои достоинства и недочеты, но могут с фуррором использовать в бензопилах и в большинстве случаев в бытовых.

Поперечный разрез звена чизельного типа по форме припоминает цифру 7. Опыт эксплуатации таких цепей указывает, что они обеспечивают высшую производительность и высококачественный распил древесной породы. При таком профиле, рабочий участок звена имеет прямую поверхность, что позволяет умеренно внедряться в распиливаемый материал. К недочетам чизельных вариантов следует отнести сложность заточки. Даже маленькие отличия от данных углов профиля значительно понижают режущую способность. Не считая того, при эксплуатации появляются закрытые зоны, которые становятся накопителем пыли и грязищи.

Сравнительная таблица черт цепных электропил.

Поперечный разрез звена чиппельного типа по форме припоминает серп. таблицы размеров пильных цепей и шин для бензопил представлены для следующих моделей: таблица размера пильной цепи и шины для бензопил husqvarna модель бензопилы длина шины шаг цепи паз шины. Рабочая зона звена не имеет выраженных углов — они округлены. Масло для цепи бензопилы — opilah.com. Из-за этого возрастает общая площадь рабочей зоны, что приводит к увеличению нагрузок при пилении и несколько понижает многофункциональные возможности режущего элемента. В то же время чиппельный тип получает достоинства при проведении заточки зубьев, потому что не просит серьезного соблюдения размеров и углов, также не имеет недочета, связанного с скоплением грязищи и пыли, что принципиально при работе с древесной породой.

Размерные параметры шин

От ширины направляющего паза зависит скорость и агрессивность работы инструмента. Этот показатель влияет на выбор цепи. Размер хвостовика гарнитуры должен совпадать с глубиной пазов шины.

Если толщина хвостовика цепи и ширина паза не соответствуют друг другу, это может стать причиной перегревания металлических комплектующих элементов и их преждевременного выхода из строя. Более опасное последствие – обрыв цепи, что может привести к нанесению сложных травм оператору.

Подобные неприятности возникают также в тех случаях, если шаг цепи и венец приводного механизма не совпадают. Это провоцирует усиленное истирание ведущей звездочки, а замена этого элемента – затратная задача, так как должна проводиться при помощи специализированного оборудования в условиях сервисного центра.

Шаг звездочки и цепной гарнитуры также влияет на работу бензопилы. Самыми востребованными по праву считаются модели с шагом 0,325 дюйма. Этот показатель характерен для пил, мощность которых не превышает 3 л.с. Более производительные модели оснащаются пильной гарнитурой с шагом 3/8 дюйма. Есть и другие варианты, но они не столь распространены.

Ведомая звездочка часто изнашивается быстрее других компонентов. Это происходит по той причине, что данная часть шины централизованно не смазывается. Чтобы защитить звезду от преждевременного износа, следует регулярно смазывать её вручную (каждые 8-10 часов работы).

Характеристики бензопил

Мощность бензопилы определяет её производительность: чем больше мощность, тем быстрее она справится со стволом одной и той же толщины. Но это не означает, что мощные пилы однозначно лучше маломощных. Мощные пилы тяжелее и значительно дороже. Во многих случаях легкая маломощная пила справится с поставленной задачей лучше.

Для продолжительных работ по валке леса и пилению бревен от 40 см вам потребуется пила с мощностью от 2500 Вт (от 3.4 л/с) и шиной от 45 см. Такой инструмент относится к категории профессиональных, весит от 6 кг и стоит соответственно.

Если бензопилу предполагается использовать при строительстве или заготовки дров для своего дома или бани, тогда оптимальным выбором будет бензопила средней мощности: от 1500 до 2500 Вт (2.04 – 3.4 л/с).

Пилы мощностью менее 1500 Вт подойдут для обрезки сучьев и пиления некрупных деталей. Зато легкость и компактность позволит использовать такие пилы в стесненных условиях.

От длины шины зависит максимальная глубина пропила. Чем больше длина шины, тем большей толщины бревно или брус можно распилить. Но чем больше длина шины, тем больше требуется мощности для преодоления возросшего трения цепи. Покупая пилу известного производителя, можно быть уверенным, что её мощность соответствует длине шины, а вот среди дешевых пил порой попадаются экземпляры с низкой мощностью и очень длинной шиной.

Если есть сомнения в соответствии длины шины и мощности, то следует ориентироваться на то, что оптимальная мощность для шины 40-45 см – 2 кВт, 35-40 см – 1800 Вт. Пилы с меньшей мощностью обычно комплектуются 30 см шиной.

Шагом цепи называется половина расстояния между любыми тремя заклепками. От шага цепи зависит размер её зубьев.

Шаг цепи также должен соответствовать мощности двигателя: крупные зубья пилят быстрее, но такая цепь потребует большей мощности. Кроме того, чем больше шаг цепи тем грубее рез и сильнее вибрация. При подклинивании пилу с такой цепью будет сложнее удержать в руках.

Шаг в 0,325″ (8,25 мм) обеспечивает максимальную для бензопил чистоту реза. Для валки деревьев и заготовки дров это значения не имеет, но для строителей этот фактор может оказаться важным.

Шаг 3/8″ (0,354″ или 9,3 мм) обеспечивает приемлемую производительность и используется в большинстве бытовых бензопил.

Шаг 0,375″ (9,5 мм) применяется на мощных бензопилах, от которых требуется максимальная производительность. Но работать с такими цепями сложнее и опаснее.

Чем больше ширина паза шины, тем толще направляющие элементы пильной цепи, тем они прочнее и менее подвержены износу.

Шины с шириной паза 1,3 мм обеспечивают минимальный вес цепи и применяются в маломощных бытовых бензопилах.

Шины с шириной направляющих 1,5 мм обеспечивают большую износостойкость и прочность цепи и применяются в полупрофессиональном инструменте.

При большой глубине реза и продолжительной работе нагрузка на цепь вырастает многократно. В этом случае используются прочные цепи с широкими направляющими и соответствующие шины с шириной паза 1,8 мм.

От максимальной скорости вращения цепи зависит производительность пилы, но только если мощность двигателя позволит поддерживать высокую скорость под нагрузкой

Если от пилы требуется высокая производительность, в первую очередь следует обратить внимание на мощность, и уже потом – на скорость, параметры шины и пр

Механизм натяжения цепи позволяет предотвратить провисание цепи вследствие её растяжения. Различают инструментальный и безинструментальный механизмы. Инструментальный механизм требует отдельного инструмента для натяжения цепи (обычно, отвертки). Кроме того, на некоторых моделях с инструментальным натяжением цепи, перед натяжением потребуется снять крышку ведущей звездочки, что также может потребовать времени и наличия соответствующего инструмента. Безинструментальный механизм намного удобнее, подтяжка цепь с его помощью осуществляется просто поворотом регулятора натяжения на корпусе пилы.

Комплектация. Бензопилы требуют периодического технического обслуживания с использованием специального инструмента.

Если в комплекте нет соответствующего набора инструментов, ключей и отверток, то их придется приобретать отдельно – особенно если в пиле применен инструментальный механизм натяжения цепи.

Не лишним также будет наличие в комплекте свечного ключа – на первых порах, вынимать для просушки «залитую» свечу придется неоднократно.

Наличие мерной емкости для топлива поможет соблюсти нужные пропорции при приготовлении топливной смеси – двухтактные двигатели бензопил требуют в качестве топлива бензин, смешанный со специальным маслом.

Из чего состоит

Современная пильная цепь сделана из звеньев трех типов:

Рабочие зубья делятся на левосторонние и правосторонние. Ведущие, их еще называют хвостовиками, устанавливаются между соединительными и рабочими с определенным шагом, который зависит от размеров звеньев. Соединительные, как понятно из названия, объединяют рабочие и ведущие звенья.

Два основных вида, которые сейчас можно встретить в продаже: чипперные и чиззельные цепи. Разделение основано на индивидуальных параметрах и форме рабочего зуба.

Чипперные — более универсальные.

Они могут применяться, как обычными пользователями для работы в быту, так и профессионалами для продольного пиления. Наиболее часто профессионалы используют пильные цепи такого вида на бензопилах, работающих в пилорамах типа LOGOSOL

Они, при условии соблюдения необходимого угла заточки (10 0 ), способны быстро пилить вдоль волокон, что в пилораме самое важное, при этом их работоспособность и высокая производительность сохраняется длительное время. При необходимости цепи такого вида, как и остальные, можно затачивать, применяя для этого напильник или заточной станок

Чиззельные – показывают большую производительность при поперечном резе.

Используются профессионалами при валке и раскряжевке. Углы атаки такой цепи агрессивные, она легко врезается и быстро режет, но только поперек волокон. Скорость реза вдоль, даже при условии правильной заточки, у такой гарнитуры меньше.

Ниже представлено видео о видах цепей и критериях выбора для бензопилы. В нем подробно рассказывается об основных параметра гарнитуры. Показывается, как выглядят звенья разных типов и размеров

Большое внимание уделяется шагу и ширине

Специальные

Отдельным видом цепей для бензопил являются твердосплавные, специального назначения. К таким относятся цепи для резки бетона, газобетона или аварийно-спасательных работ. Конструкция зуба в такой гарнитуре включает в себя победитовую напайку, которая и позволяет пилить бетон, тонкий металл, арматуру, стекло.

Стоят подобные цепи очень дорого. Рядовому пользователю покупать их не целесообразно.

Если пила пилит криво — причины и что делать

Часто пильщики сталкиваются с тем, что в один момент пила начинает пилить криво. Это вызывает не только неудобства, но еще и усложняет процедуру пиления. Пильщику приходится прилагать усилия не только для удержания инструмента, но еще и для его выравнивания. Мало кто знает о том, что эксплуатировать инструмент с такой деформацией запрещено. Выясним, что же является причиной неровного распила бензопилой, и чем это опасно для пильщика.

Если пила начинает криво пилить, то это говорит о наличии малозаметной деформации шины. Деформация связана с бортиком шины, который имеет неравномерный износ. В результате цепь располагается не ровно, а с небольшим перекосом. Величина перекоса может быть незаметна для глаза.

Это интересно! Причиной неровного распила бензопилой может быть неравномерный износ звеньев цепи или неправильная их заточка. Перед тем, как осуществлять замену шины, убедитесь в том, что исправна цепь.

Устранить неисправность в виде неравномерного износа шины можно путем ее замены. Осуществить равномерное стачивание бортиков направляющей практически невозможно, поэтому рекомендуется заменить ее вместе с цепью. Опасность эксплуатации деформированной направляющей бензопилы в том, что хвостовик цепи может выскочить из паза, что повлечет за собой не самые благополучные последствия.

https://youtube.com/watch?v=k4RbvXpFNK8%3F

Шина бензопилы, как и цепь, испытывает большие нагрузки, поэтому наблюдается ее износ

При износе важно своевременно произвести замену детали, не дожидаясь неблагоприятных последствий. Как выбрать, и что надо учитывать при покупке шины на бензопилу, подробно расписано в материале

Публикации по теме

Как правильно натянуть цепь на бензопиле

Устройство и регулировка карбюратора на бензокосах и триммерах

Особенности правильного выбора бензопил

Бензин с маслом для бензопил — как разбавлять и зачем это делается

Классификация шин

Ассортимент пильной гарнитуры очень широкий. Рынок переполнен расходными элементами разного качества и стоимости. Чтобы выбрать действительно качественную шину для своей бензопилы, не поленитесь изучить ключевые характеристики изделий, анализируйте всевозможные критерии при покупке: материал изготовления, длина, толщина, торговая марка и пр.

Бензопильные направляющие по конструктивным особенностям и сфере применения классифицируются на 3 категории.

Выбор шины зависит в первую очередь от потребительских характеристик и сферы применения бензопилы. Обычные плоские направляющие используются для комплектации бытовых инструментов, а вот другие 2 типа – для моделей профессионального класса.

Шина для бензопилы: подбираем и устанавливаем правильный вариант

Первоначально необходимо отметить, что шина на бензопилу представляет собой элемент, по контуру которого осуществляется непрерывное вращение цепи. Устройства изготавливаются из качественных видов стали, что позволяет продлить срок службы изделия.

С одной стороны такие изделия имеют отверстия под резьбовое крепление, а с другой устанавливается ведомая звездочка. Данная конструкция изделия для бензопил позволяет обеспечивать максимальную плавность хода цепи, а также существенно снижает нагрузки на двигатель. По периметру устройства имеется канавка, в которой осуществляется перемещение хвостовой части цепи. Наличие специальных отверстий позволяет осуществлять отвод высокой температуры, а также смазывать цепь для повышения эффективности функционирования инструмента.

Выбирая шину для бензопилы, немаловажно уделить внимание таким параметрам, как длина изделия, а также производитель. От производителя зависит не только качество изделия, но и его стоимость. Очень важно, чтобы длина шины выбиралась такая, которая указывается в техническом паспорте пилы, но не более того

Ведь применение устройств большей длины, потребует не только использования соответствующих цепей, но еще и повлияет на производительность инструмента. Особенно часто к таковым переделкам прибегают владельцы бытовых пилок, приобретая к ним шины больших размеров, что позволяет осуществлять распиловку деревьев большого диаметра. При этом существенно снижается ресурс инструмента и производительность, что приводит к необходимости проведения ремонта

Очень важно, чтобы длина шины выбиралась такая, которая указывается в техническом паспорте пилы, но не более того. Ведь применение устройств большей длины, потребует не только использования соответствующих цепей, но еще и повлияет на производительность инструмента

Особенно часто к таковым переделкам прибегают владельцы бытовых пилок, приобретая к ним шины больших размеров, что позволяет осуществлять распиловку деревьев большого диаметра. При этом существенно снижается ресурс инструмента и производительность, что приводит к необходимости проведения ремонта.

Классификация

При выборе шины важно учитывать их типы, которые классифицируются на следующие варианты:

Учитывать тип устройств очень важно при их выборе

Однако это не единственный важный момент, на который следует обращать внимание

Выбор длины устройства с учетом мощности привода

Длина шины бензопилы зависит от мощности самого инструмента, а также величины крутящего момента. Чтобы правильно подобрать новое изделие для своего инструмента, следует измерить предыдущий вариант. Различают следующие варианты длин:

Длина устройства измеряется в дюймах, собственно, как и цепи. Маркировка шин осуществляется с шагом в 2 дюйма, что можно увидеть в перечислениях выше. Длинные устройства используются преимущественно на инструментах профессионального и полупрофессионального назначения большой мощности. Длинная шина бензопилы позволяет осуществлять распиловку толстых бревен. Цепи и шины должны соответствовать мощности инструмента, в противном случае, это приведет к быстрому износу мотора.

Небольшие по длине устройства применяются на маломощных агрегатах, что позволяет осуществлять быстрое и эффективное использование инструмента при распиливании небольших досок и бревен. В руководстве к инструменту указывается оптимальный вариант дины изделия. Использовать шины большей длины запрещается, но можно устанавливать шины меньших размеров, если это будет целесообразно.

Часто среди новичков возникает вопрос, как измерить длину шины бензопилы? Длина измеряется с помощью рулетки или линейки путем ее прикладывания от начала изделия (в месте расположения ведомой звездочки) до рабочей части (до того, что спрятано под крышкой).

Рекомендации по выбору

При выборе нового устройства следует особое внимание обратить на материал изготовления. Оценить его качество визуально практически невозможно, поэтому убедитесь, что на изделии имеется маркировка и название производителя

При выборе следует обратить внимание на тлже важные, но второстепенные параметры:

Если шина и цепь будут правильно подобраны для бензопилы, то это позволит достичь максимальной производительности инструмента, что очень важно при выполнении работ по распиливанию древесины различного диаметра и пород. Не забывайте также осуществлять переворот шины в обратную сторону при каждой заточке цепи, что позволит обеспечить равномерный износ детали
