Развальцовка медных трубок

Замер и резка труб

Здесь главное придерживаться принципа – аккуратность прежде всего. Герметичность трассы зависит в первую очередь от чистоты среза. Нужен угол в 90 градусов, чего можно добиться специальным труборезом. Он закрепляется в месте отреза трубки и вращательным движением срезает часть трубки. Еще одним важным моментом является чистота работ – нельзя допустить попадания внутрь трубы для кондиционера пыли и частиц меди. Продуть ее очень сложно, так что работайте аккуратно и внимательно следите за срезом, ведь края делаются:

максимально ровными;
без скосов;
без завалов, как внутрь, так и вовне.

Также не забудьте зачистить срез от дефектов: заусенцев и пыли, стружки и зазубрин.

Вам потребуется две трубы:

узкая, для направления фреона к внутреннему блоку;
широкая, по которой хладагент движется к внешнему модулю.

Диаметр зависит от мощности блоков кондиционера. Кроме того, эти данные можно найти в спецификации к технике.

Методы вальцевания

В зависимости от температуры материала, подлежащего вальцовке, все процессы можно условно подразделить на две группы:

Горячее – используется для обработки материалов, которые имеют высокое сопротивление к изменению формы. Как пример можно привести нагрев пластиковых труб для их вальцовки по радиусу.
Холодное – применяется для обработки мягких материалов, например, сталь низкого качества, алюминий и медь, а также им подобные.

Оба этих метода используются как при заводской, так и при ручной обработке. Если предполагается самостоятельная работа, то лучше использовать экспандер или особый набор. В набор должны быть включены:

Труборез;
Шаблоны с отверстия, различными по диаметру;
Зажимы;
Труборасширитель (обычно конусный).

Чаще всего используют три типа воронки:

Стандартная – буквальный вариант, встречается повсюду;
Грибок евростандарта – визуально напоминает автомобильную покрышку, да и встречается на машинах производства стран Европы;
На воронке имеется двойное сложение краев – такая воронка распространена в трубопроводах автомобилей американского производства.

Как развальцевать медную трубку в домашних условиях

При монтаже медных систем трубопроводов нередко возникает необходимость расширить обрезанный конец трубы – для монтажа систем климат-контроля или пайки трубопроводов отопления и водоснабжения.

Приветствую нашего уважаемого читателя и предлагаю статью о том, что представляет собой развальцовка медных трубок, в каких ситуациях она применяется и как ее выполнить своими руками.

Что это такое и для чего необходима развальцовка

Развальцовка – радиальное равномерное расширение стенок медной трубы. При развальцовке может производиться конусное расширение только конца трубы или расширение достаточно длинного участка, при котором образуется гильза – участокбольшего диаметра.

Необходимость в такой деформации в домашних условиях возникает:

При монтаже систем кондиционирования.
При ремонте холодильников, теплообменников, автомобилей, бытовой техники, тепловых насосов.
При монтаже систем отопления и водоснабжения.

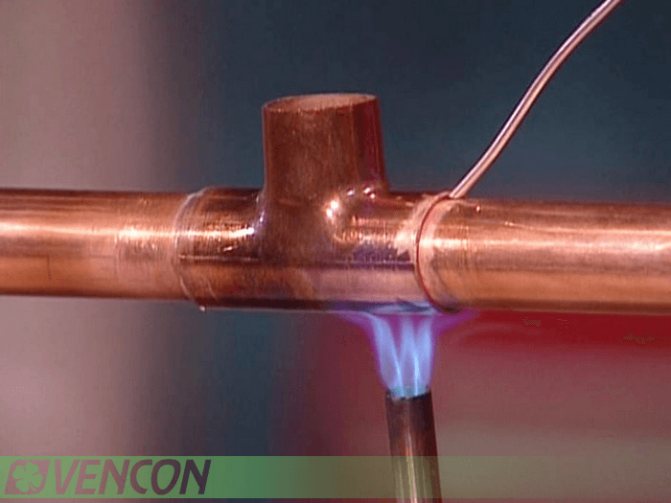

При монтаже с помощью сварки (пайки) концы медных труб развальцовывают в виде муфты, вставляют в трубу исходного диаметра и сваривают. Развальцовку используют реже, чем пайку с помощью фитингов, так как этот метод немного менее надежен, но иногда фитингов может не хватать или не быть под рукой при ремонтных работах.

Необходимость в развальцовке возникает, если под рукой нет нужных фитингов, нет возможности приобрести медную трубку нужного диаметра либо требуется очень точная подгонка размера трубки по внутреннему сечению. Практически развальцовку применяют при монтаже климатической техники, в автомобилях и при срочных ремонтных работах, когда используют имеющиеся в хозяйстве медные трубки.

Стадии развальцовки

Для получения качественного конуса или муфты-расширения на конце трубы необходимо соблюдать правильный порядок работ.

Развальцовка как процесс деформации концов медных труб включает следующие этапы:

Отрезать трубную заготовку. Медь – очень мягкий материал, поэтому необходимо использовать качественный труборез, предназначенный для мягких труб из цветных металлов.
После порезки даже качественным труборезом медная труба заминается, и ее внутренний диаметр уменьшается. Поэтому с помощью специального приспособления – риммера – с внутренней части заготовки снимается фаска, форма восстанавливается.

Зачистить торец трубки от заусенцев, очистить от медной стружки, пыли, грязи, смазки.
Заготовку вставляют в развальцовщик и вращают ее до получения небольшого раструба с углом стенки 45° к оси трубы.
Вынимают изделие, примеряют, годится ли оно по размеру для дальнейшего монтажа с накидной гайкой. Если диаметр раструба недостаточен, то операцию развальцовки повторяют. Недостаточный раструб при монтаже образует ненадежное соединение: утечка воды – это неприятно, утечка хладагента – опасно, так как он состоит из ядовитых фтороуглеродов.
Затем используют трубу по назначению.

Все тонкости развальцовки медной трубки можно увидеть на видео.

Инструменты и приспособления для вальцевания

Для качественного расширения концов труб применяют специальный инструмент – механический либо с электроприводом. Использование конусов или шаблонов и ручное расширение используют только для ручной вальцовки единичных труб. Если вам предстоит провести систему отопления или водопровод, имеет смысл приобрести механический развальцовщик.

Экспандер

Экспандер – простой вальцеватель с несколькими насадками-шаблонами для обработки труб разных размеров.

Растягивает концы трубок достаточно быстро, усилие прилагается при помощи рычага, и больших физических усилий развальцовка не требует.

Качество развальцованных изделий не идеально – скорее всего, деформация будет неоднородной, растянутся более тонкие участки стенок, и раструб будет иметь разную толщину. Возможно возникновение трещин и разрывов.

Конусный развальцовщик

Конусный инструмент – один из самых простых, обеспечивает приемлемое качество медного раструба, но хуже, чем у других видов механических развальцовщиков.

Труба фиксируется в тисках, конус вдавливается в заготовку несколько раз, каждый раз на большую глубину, затем извлекается – и так, пока не получится раструб нужной величины.

Применяют такое приспособление достаточно часто из-за его дешевизны и простоты.

Механический развальцовщик

Лучшее качество вальцовки обеспечивает развальцовщик, у которого обработка трубы производится несколькими валиками из легированных инструментальных сталей. Инструмент комплектуется набором валиков для нескольких диаметров труб.

Предназначение тормозных трубок

Любая гидравлическая система нуждается в наличии магистралей, по которым жидкость подаётся в рабочие механизмы. Тормозная система автомашины не является исключением, но здесь имеются свои особенности. Связаны они как с конструкцией тормозов, так и техническими характеристиками используемой рабочей жидкости, к которой предъявляются весьма жёсткие требования:

она должна не закипать при температурах, превышающих 200 градусов;
не терять текучесть в сорокаградусный мороз;
не быть агрессивной к резиновым деталям тормозной системы;
не приводить к коррозии.

Последний пункт особенно важен для тормозных трубок, являющихся неотъемлемой частью ТС современного автомобиля. Рассмотрим принцип работы типовой тормозной системы.

Алгоритм остановки транспортного средства связан с выполнением следующих действий:

водитель при возникновении необходимости снизить скорость движения машины вплоть до полной её остановки нажимает с соответствующим усилием на педаль тормоза;
шток педали напрямую воздействует на поршень главного тормозного цилиндра, приводя его в действие;
поршень, двигаясь в цилиндре, воздействует на тормозную жидкость, создавая определенное явление;
жидкость, сжимаемость которой близка к нулю, движется по магистрали и воздействует на тормозные цилиндры, расположенные на каждом из колёс;
поршни передают импульс движения на тормозные колодки, которые, прижимаясь к дискам, и создают тормозное усилие, притормаживая вращение колёс.

В этой цепочке тормозные трубки являются составной частью гидромагистрали, по которой движется рабочая жидкость. Их задача – не допустить подтеканий ТЖ, поэтому особое значение приобретает качество их соединения с другими элементами тормозной системы. Вот для этого и используется технологическая операция, называемая развальцовкой.

Её сущность заключается в деформировании оконечного участка трубки таким образом, чтобы равномерно увеличить её диаметр (противоположная операция, заключающаяся в сужении диаметра кончика трубки, называется завальцовкой). Развальцовка нужна для того, чтобы обеспечить максимально герметичное соединение трубок друг с другом или трубки с коллектором.

Поскольку, как мы уже отмечали, тормозные трубки подвержены механическим воздействиям, они могут получить повреждение, ставшее причиной разгерметизации системы – в этом случае требуется немедленная операция по их замене. Естественный износ – более распространённая причина замены этой компоненты тормозной системы.

Сама процедура развальцовки трубки состоит из трёх этапов:

определение требуемого зазора между трубной решёткой и кончиком трубки;
развальцовка и трубки, и трубной решётки;
снятие демпфирующей нагрузки с внутренних стенок трубки.

Технология деформации требует, чтобы металл тормозной трубки подвергался так называемой пластической деформации, а металл решётки – упругой деформации. Для обеспечения этого условия решётка изготовляется из более твёрдого металла, что позволяет после завершения этапа развальцовки трубной решётке целиком «обхватить» трубку.

Обеспечение требуемой герметичности такого соединения осуществляется посредством применения метода контактного давления, образующегося между наружными поверхностями контактирующих деталей. В некоторых случаях технология соединения развальцованных кончиков труб предполагает использование сварки – такой метод называют комбинированным.

В заводских условиях развальцовка осуществляется с применением специального станка, оснащённого приводом гидравлического, пневматического или электрического типа, предусматривающего возможность контроля за скоростью вращения. Именно на привод ложится задача обеспечения требуемой надёжности соединения.

При замене тормозных трубок развальцовка осуществляется с использованием специального инструмента, который можно приобрести в автомагазине.

Развальцовка и вальцовка для медных труб

Оба понятия представляют собой технологические операции, выполняемые с помощью разного оборудования. Хотя большинство обывателей под этими двумя процессами подразумевают проведение одних и тех же действий.

Вальцовка выполняется на специальном станке, в конструкции которого присутствуют рабочие валки. С их помощью осуществляется деформация листового или трубного проката. Поэтому вальцовка — это процесс, позволяющий изготовить из круглых труб продукцию с другим сечением.

При развальцовке медных труб используется инструмент без валков. Он позволяет выполнить деформацию только торцов трубопроката. Поэтому развальцовка — это операция по изменению внутреннего и наружного диаметра исключительно концов медной трубки под воздействием механической нагрузки.

В результате процесса торцы трубопроката принимают форму конуса. Концы трубок также развальцовываются в виде грибка или двойной воронкой. Последняя операция проводится за 2 приема: сначала на торце создается так называемый грибок, а потом он заминается конусом.

Чаще всего развальцовка выполняется, когда нужно надежно соединить две детали небольшого диаметра. Расширение торца позволяет надеть трубу на такое же изделие, патрубок оборудования или фитинг.

Благодаря этому пайку не придется выполнять встык при использовании фасонных деталей, которые нужно вставлять в соединяемые элементы. Поэтому не произойдет уменьшение внутреннего размера узла. Это позволяет сохранить на прежнем уровне пропускную способность системы.
