Способы монтажа водопроводных труб
И видимые трубы никак не украшают ее. Поэтому разработаны технологии, позволяющие спрятать разводку труб в пол или стены. Там же, где такой необходимости нет, применяется открытый метод укладки. Каждый из способов имеет ряд характерных особенностей.
Открытая прокладка
Главное преимущество заключено в том, что имеется постоянный доступ ко всем элементам системы. Такую разводку труб в ванной комнате или туалете легко обслуживать, и можно ремонтировать, не повреждая отделку. Монтаж можно сделать собственными силами, так как процедура менее трудоемкая, и требует применения меньшего количества специализированных приспособлений.
Недостатком принято считать опасность повредить трубопровод. Но это относится только к пластиковым элементам. Металлические и металлопластиковые трубы имеют достаточную прочность, чтобы устоять и остаться целыми при механическом воздействии. Страдает также эстетичность помещения. Также мешает шум воды, жужжание счетчика и т.д.
Чтобы устранить все недостатки мастера монтируют короб, который отделывают в стиле комнаты. Имеется в виду стационарный каркас из металлического уголка, прикрепленный к стенам, потолку и полу. Зашивать нужно не полностью. Оставляют люк с дверцей, который нужен, чтобы можно было добраться к кранам, манометрам, счетчику и т.д.
Главное, чтобы стремление сделать помещение красивым не было сильнее здравого смысла.
Некоторые типы труб нельзя прятать. Железные трубы окисляются, ржавеют, гниют. А если их зашить в короб, конденсат на холодном трубопроводе станет причиной появления очагов коррозии. Выход — это разборный короб, который можно периодически демонтировать, и проводить ревизию и профилактику.
Скрытая укладка инженерных коммуникаций
Суть метода в том, что трасса водопровода укладывается в специально прорезанные ниши. Те, кто пожелает смонтировать разводку именно таким способом, должен учитывать следующие факторы:
- Штробить перекрытия запрещено. Пустотные плиты армированные, и именно арматура придает им прочность. Выход – трубы в стяжке на полу.
- Цементно-песчаный раствор весит много, а перегружать перекрытия небезопасно. Это может привести к тому, что оно просто лопнет.
- Резать несущие стены также не рекомендуется. Нарушая целостность каркаса здания, мастер ставит под угрозу его существование. Возможно обрушение.
- Штробить можно кирпичные стены и дома из блоков. Пустотные панели должны всегда оставаться целыми. Это касается бетона и арматуры.
Чтобы не наделать глупостей, лучше обратиться к специалистам. А еще лучше изготовить проект перепланировки, и получить официальное разрешение на выполнение работ.
Несомненный плюс этого метода – отсутствие видимых труб, приятный интерьер. Минус – невозможность вести контроль состояния водопровода. Состояние трубопровода всегда будет тайной, а поломка неприятным сюрпризом. Более того, вмуровывать можно не любые трубы. Нужно выбрать те, которые имеют малый коэффициент термической деформации.
Замуровывать обслуживаемые соединения нельзя.
Если трубы пластиковые, и участки приварены друг к другу – отлично. Главное, чтоб прочность такого трубопровода была достаточной для того, чтобы выдержать нагрузку.
Специалисты рекомендуют придерживаться ГОСТов, которые требуют, чтоб фитинги, муфты и другие соединения были открытыми, так как в большинстве случаев протечь появляется именно здесь.
Подготовительные работы
Подготовительные работы состоят из нескольких этапов:
- приобретение всех необходимых труб, фитингов, крепежных элементов и прочих деталей согласно спецификации;
- подготовка необходимых инструментов;
- организационные работы — на время выполнения монтажа понадобится перекрыть воду, что возможно не всегда;
- удаление всех посторонних предметов, коробов, в некоторых случаях приходится сбивать старую плитку или иные отделочные материалы.
Пример разводки труб Если планируется замена канализации в ванной с чугунной на пластиковую, придется демонтировать старую систему. Необходимо определить, какие понадобятся инструменты, выбрать способ демонтажа и решить, где можно оставить старые трубы, а где их надо менять. Обычно этот вопрос решают на стадии проектирования, когда составляют смету и спецификацию на материалы.
Разводка инженерных коммуникаций: типы
Начиная работу, важно быть осведомленным о том, какие типы разводки труб в ванной комнате существуют. Пользуясь такой информацией, проще подобрать подходящий способ разводки к конкретной планировке квартиры. Пользуясь такой информацией, проще подобрать подходящий способ разводки к конкретной планировке квартиры
Пользуясь такой информацией, проще подобрать подходящий способ разводки к конкретной планировке квартиры.
Существует три способа разводки инженерных коммуникаций. Однако система, включающая в себя проходные розетки, пользуется небольшим спросом и является далеко не самой практичной и популярной. Поэтому данный вид разводки в этой статье рассматриваться не будет, а мы детально изучим два самых оптимальных способа.
Последовательный тип разводки
Выполняется разводка труб последовательным типом так: от стояков, по которым течет холодная и горячая вода, делаются отводы, которые будут вести к первой точке потребления, от нее ко второй и так далее – по схеме.
Однако в квартирах с одной ванной комнатой это является лучшим выбором способа разводки. Последовательный вид разводки имеет простой проект и установку, ведь тут нет сложных схем, а сделать такую разводку труб в туалете можно без особых усилий и специальных навыков своими руками.
Коллекторный тип разводки
Данная разводка осуществляется посредством включения каждой точки потребления воды к главной магистральной линии с использованием особого элемента – коллектора.
Неоспоримыми преимуществами использования такой разводки является постоянное давление системы с отсутствием его перепадов, и этим она выгодно отличается от последовательного типа.
Недостатком являются более сложные проектирование и установка этой системы, но так будет более надежно. Основной загвоздкой коллекторной разводки является ее немалая стоимость, ведь потребуется прокладывать трубы к каждой отдельной потребительской системе, нужна установка коллектора и запорных кранов.
Сравнение последовательной и коллекторной систем разводки водопровода:
Способ монтажа
Прокладку труб можно производить двумя основными способами: открытым или закрытым. По надежности эти схемы монтажа приблизительно одинаковы, однако между ними существуют определенные различия.
Открытый монтаж водопроводных труб
При открытом монтаже предполагается установка труб поверх пола или стен. Если есть возможность, они могут быть скрыты под фальстеной или любой декоративной конструкцией. Преимуществами открытой установки являются:
- Прокладка любых труб.
- Простой монтаж, обслуживание, ремонт.
- Легкая компоновка.
- Отсутствие надобности штробить стены.
- Незатратный демонтаж.
- Постоянный контроль состояния труб.
- Возможность в любой момент добавить необходимую новую линию без особых затрат времени и средств на демонтаж или ремонтные работы.
К недостаткам открытого монтажа относят:
- Неприглядный внешний вид.
- Уменьшение полезной площади.
Последний фактор является очень критичным для маленьких помещений. Отсутствие лишних сантиметров не дадут возможность разместить сантехнические приборы так, как хотелось бы. Потому что часть нужного объемного пространства будет занята водопроводной или канализационной разводкой.
Скрытая проводка
Этот монтаж более эстетичен и предполагает укладку труб прямо в стену. Такой способ установки дает возможность без потерь свободной площади расставить мебель и сантехнику. Однако здесь есть свои существенные недостатки:
- Ограниченный выбор материала труб.
- Трудоемкость подготовительных работ.
- Сложность монтажа и соединения труб.
- Невозможность проведения срочных ремонтных работ в случае протечек из-за предварительного демонтажа и разрушения отделки стен.
Выбирая скрытую проводку, нужно всегда помнить ее схему. Иначе, если возникнет необходимость сделать отверстие для установки зеркала, случайно не просверлить трубу, создавая тем самым неприятную ситуацию для себя и соседей, живущих этажом ниже.
Выбор способа и вида разводки

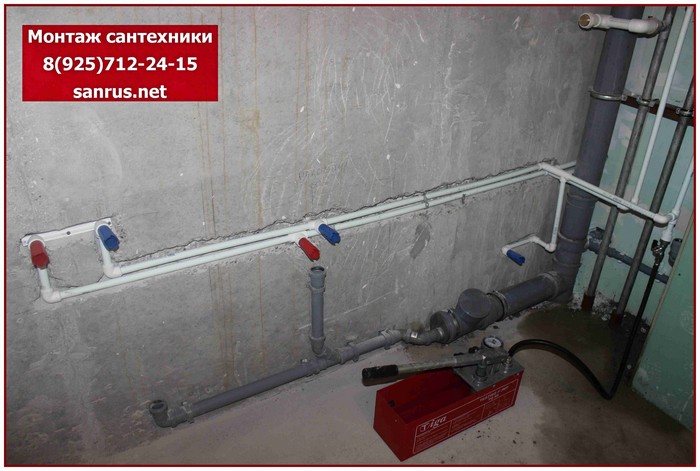

Правильно выполненная разводка труб в ванной
Выбирая схему разводки труб в ванной комнате, следует понимать, что в любой ситуации она состоит из центрального трубопровода, от которого отходят ветки для подключения точек водораздачи и оборудования. При этом надо учитывать, что часто требуется присоединение к трём магистралям – трубопроводам холодной и горячей воды, а также к системе канализации.
Несмотря на различное назначение, как правило, все системы проходят рядом друг с другом, хоть нередко берут своё начало в разных местах. Так, в квартирах с централизованным горячим и холодным водоснабжением, они подключаются к стоякам. Если же источником горячей воды выступает автономный водонагреватель, то в центре системы горячего водоснабжения оказывается именно он. В остальном разницы между разводкой труб в этих двух случаях практически нет.
Способы монтажа: преимущества и недостатки
Скрытая разводка труб в ванной предполагает штробирование или размещение трубопроводов в нишах
Монтаж любого трубопровода возможен двумя способами – открытым и закрытым (скрытая прокладка). С точки зрения простоты, надёжности и удобства обслуживания, открытый монтаж предпочтительней. Судите сами – в этом случае трубопровод виден как на ладони, поэтому малейшая протечка или неисправность будет замечена без промедления. Вместе с тем можно отметить и недостаток этого метода при эксплуатации водопровода в холодное время года. Большая разница в температурах воды и воздуха способствует образованию конденсата.
Совсем другая ситуация возникает при скрытом монтаже. Во-первых, этот метод более трудоёмок, так как предполагает укладку труб в ниши. При этом должны выполняться такие условия:
- Штробирование несущих стен запрещено СНиПом.
- Стыки труб, проходящих внутри стены, не допускаются.
- Соединение труб, подключение к ним запорной арматуры и других элементов коммуникационных систем разрешается только в доступных местах.
- Трубы, проходящие внутри стен, обязательно должны защищаться гофрорукавами или металлическими пеналами.
Несмотря на всю сложность закрытых систем, современный ремонт предполагает именно скрытый монтаж. Можно сказать, что надёжность и простота отданы на откуп дизайну, стилю и эстетике.
Виды разводки
Специалисты-сантехники различают три вида разводки трубопроводов:
- с проходными розетками;
- последовательная разводка;
- коллекторная разводка.
Монтаж трубопроводов с проходными розетками практически не используется ввиду высокой сложности и повышенного расхода материалов. Остальные два способа имеют как преимущества, так и недостатки.
Последовательная разводка
Простой и незамысловатый способ монтажа напорных трубопроводов. Представляет собой центральную магистраль с линиями, отходящими к потребителям. Наряду с его главными достоинствами – простотой и экономичностью, последовательная разводка имеет и большой недостаток. Дело в том, что при таком подключении напор воды при одновременном включении нескольких водоразборных точек будет снижаться по мере удаления от стояка или водонагревателя. К тому же при необходимости ремонта или обслуживания одного прибора, потребуется полностью перекрывать подачу воды, если только не установить отдельные шаровые краны на каждую ветку в отдельности.

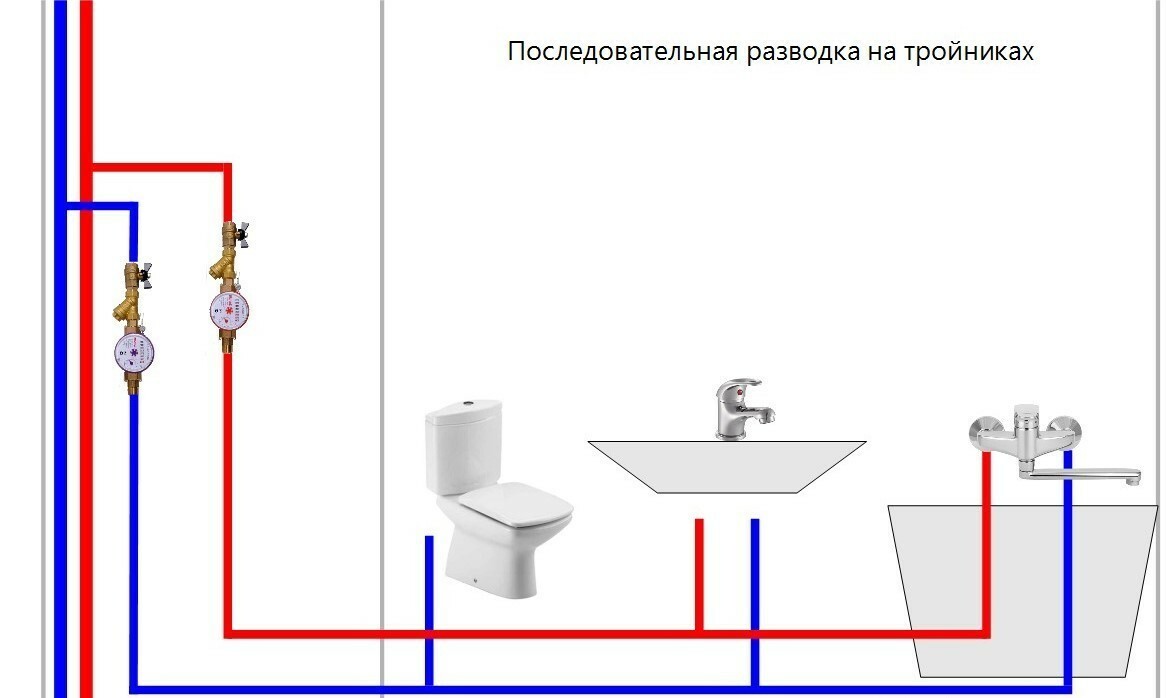

Последовательная (тройниковая) разводка труб
Коллекторная разводка
Такой вариант заключается в подведении отдельного трубопровода от распределительного коллектора к каждому потребителю. В этом случае, независимо от количества одновременно включённых устройств, давление будет распределяться равномерно. К тому же, перекрыть любую ветку для ремонта не составит труда, – достаточно закрыть соответствующий вентиль коллектора. К сожалению, этот метод не лишён недостатков. Главный из них – повышенный расход материалов для монтажа, вследствие чего стоимость системы увеличивается в несколько раз по сравнению с последовательным подключением.
Параллельная (коллекторная) разводка труб в ванной
Как провести канализацию
Чтобы выполнить своими руками разводку труб канализации, нужно принять во внимание следующее:
- соблюдать нормируемые уклоны ГОСТом;
- не допускайте угловые стыки на 90 градусов;
- должны быть точки прочистки для устранения сора;
- при подводке к унитазу трубы следует выбирать на 100 мм, а для ванны и мойки на 50 мм;
- трубы для слива воды в раструбе стока следует ставить с зазором порядка 10 см от места стыка.
Перед началом разводки труб не забудьте установить контрольный вентиль, а за ним и фильтр грубой очистки воды. После этого устанавливаются счетчики, контролирующие расход воды, а за ними фильтр тонкой очистки. В тех местах водопровода, где напор воды может превышать допустимую возможность давления, лучше устанавливать редукторы.
Как правильно начать?
Не стоит брать пример с тех, кто предпочитает делать все «на глазок». Начать следует с проекта будущей разводки. Это может показаться лишним и даже слишком сложным, но, тем не менее, такой проект необходим. С его помощью можно точно определить оптимальное место для каждого сантехнического прибора, подобрать необходимые детали и элементы трубопроводов и определить их расход.
Начать выполнять проект рекомендуется со списка сантехнического оборудования, которое планируется разместить в санузле
Важно знать, что если в доме туалет и ванная комната разделены, нужно выполнять проект разводки для обоих помещений. Это объясняется тем, что их коммуникации связаны и не могут быть смонтированы обособлено
Определившись со списком сантехники, следует пометить, какие трубы нужно подвести к каждому из устройств.
Ориентироваться можно на такую схему:
- Ванна любого типа или душевая кабинка. Подключается холодное, горячее водоснабжение, а так же канализация.
- Умывальник-раковина. Подводится канализация, горячий и холодный водопровод.
- Биде. Соединяется с трубопроводом горячего, холодного водоснабжения и с канализацией.
- Унитаз. Подключается холодная вода и канализационная магистраль.
- Стиральная машинка. Подводится канализация и холодное водоснабжение.
На следующем этапе нужно построить схему-основу будущего проекта. Для этого выполняются точные замеры помещения, по которым впоследствии строится схема. Ее желательно выполнять на миллиметровке в подходящем масштабе. Все размеры должны быть точно соблюдены
Это важное условие выполнения грамотного проекта. Точно также измеряются все сантехнические приборы
Их размеры нужны для того, чтобы максимально точно «вписать» оборудование в помещение.
Если пока еще нет твердого решения относительно места расположения сантехники, можно поступить следующим образом. На бумаге точно по произведенным замерам и в таком же, как у схемы помещения масштабе строится схематическое изображение каждого сантехнического прибора. Затем оно вырезается, и полученные фигуры можно как угодно располагать на схеме помещения, добиваясь оптимального расположения приборов.
При этом нужно учесть следующие требования. Первым от канализационного стояка традиционно устанавливается унитаз. Оптимально, чтобы его выпуск посредством фитинга соединялся со стояком. Большое расстояние от стояка, а тем более наличие в трубопроводе поворотов будет провоцировать засоры и не позволит оборудованию нормально работать.
Сантехнические приборы желательно располагать таким образом, чтобы стоки от них проливались через унитаз. Это станет очень хорошей профилактикой засоров. Кроме унитаза максимально близко к канализационному стояку рекомендуется размещать ванну или душевую кабинку с низким сливом. Это необходимо для предотвращения возможных проблем с уклоном. Остальное сантехническое оборудование может быть размещено на любом удобном расстоянии.
Кроме того, желательно внимательно изучить техническую документацию на сантехническое оборудование на предмет его подключения. Если предполагается типовой вариант, который предусматривает одноуровневое расположение трубопровода и оси канализационного выпуска прибора, никаких проблем не возникнет. Если же предполагается нетиповое подключение, следует подготовиться ко всем его особенностям.
Чаще всего вариации в подключении могут быть у унитазов. В зависимости от модели их слив может быть наклонным или прямым, а так же направляться в сторону пола или стены. Нетипичным может быть подключение и у душевых поддонов и ванн. Развязки их слива могут быть выполнены самым разным образом. Все эти особенности необходимо учесть еще на этапе проектирования.
После того, как места установки сантехники фиксируются, начинается работа с размещением подходящих к ним трубопроводов. Масштаб схемы должен строго соблюдаться, только так удастся выполнить правильную разводку труб в ванной. Важный нюанс. Занимаясь «расстановкой» сантехники и мебели, не нужно забывать о том, что все двери в помещении должны свободно открываться и к каждым устройством должно быть удобно пользоваться.
Почему предпочтительнее трубы на основе полипропилена?
Для монтажа водопровода рекомендуется выбирать пластиковые трубы. Это связано с их длительным сроком эксплуатации и минимальной стоимостью за погонный метр при других одинаковых геометрических параметрах.
Благодаря гладкой внутренней поверхности они не способствуют образованию ржавых или солевых отложений, в отличие от стальных или чугунных.
Для холодной и горячей воды рекомендуется выбирать пластиковые трубы именно полипропиленовые. Обычно стараются брать полиэтиленовые трубы под холодную воду в целях экономии, однако, это не всегда оправдано.
В ванной комнате, особенно при длительном принятии душа, достаточно часто температура воздуха поднимается выше 50°С, что для некоторых дешевых конструкций является критическим значением, и они начинают изменять свои механические свойства.
При наличии достаточного давления в водопроводной системе может нарушиться герметичность труб, которая не грозит, если использовать пропилен, температура плавления которого выше +110°С.
Полипропилен рассчитан на эксплуатацию при высоких температурах окружающей среды, а не только рабочей жидкости. То есть идеальны для ванной комнаты.
Полипропилен обладает небольшим весом, что делает возможным монтаж труб даже на те стены, которые не являются несущими. То есть задача монтажника существенно упрощается, а стоимость работ, за счёт применения пластиковых крепежей, снижается.
Схема разводки
Для наших современных квартир можно выбрать два варианта разведения водопроводных труб
- Коллекторный.
- Тройниковый.
Первый вариант на порядок проще второго в монтаже, практичнее в эксплуатационном плане, но более сложный в исполнении. При этом монтаже к каждому сантехническому прибору подводится своя труба. Это делается для того, чтобы при заборе воды, шло ее равномерное распределение на каждый установленный прибор. В этой схеме необходимо использовать немного большее количество труб, чем в тройниковой разводке, однако число соединений здесь значительно меньше. Поэтому стоимость коллекторного варианта выше, чем тройникового.
При тройниковой системе, на каждое новое ответвление нужно устанавливать свой запорный кран. Поэтому в случае возникновения выхода из строя какого-нибудь прибора сантехники, не нужно будет отключать всю систему. Хотя, в любом случае, запорный кран на квартирном входе всегда необходимо устанавливать.
Определить количество точек потребления
Для составления схемы разводки водопровода в ванной и туалете необходимо определиться с количеством подключаемых точек и типами коммуникаций, к которым их нужно подсоединить.
В список устройств следует включить не только те, которые уже приобретены, а и планируемые к приобретению в ближайшем будущем.
Это позволит существенно упростить задачу их подключения без повреждения отделки помещения, особенно если трубы требуется скрыть в стене. Для упрощения задачи рекомендуется создать план размещения сантехники в ванной в соответствии с действующими нормами.
Для определения количества устанавливаемых устройств потребления воды в ванной комнате рекомендуется использовать проект помещения, в котором указаны точки ввода, а также точные его размеры.
Варианты разводки водопроводной системы в квартире
Схему разводки выбирают в зависимости от количества и расположения точек водопотребления
Используют две основные схемы: коллекторную и тройниковую (последовательную). Каждая из предлагаемых систем имеет свои плюсы и минусы, поэтому сантехники их применяют для различных ситуаций, связанных с расположением и количеством сантехнических приборов. Нередко обе схемы используют в одной квартире, создавая комбинированную систему водоснабжения.

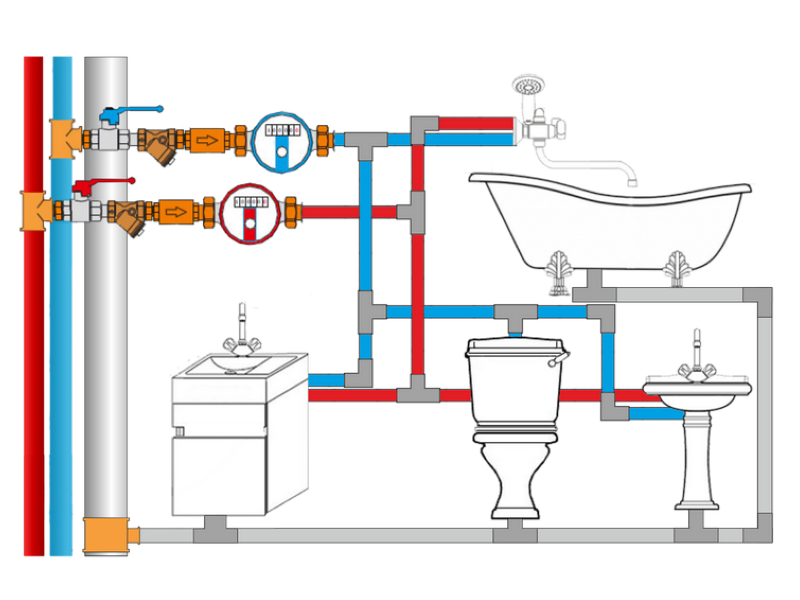

Последовательная схема
Это самый простой способ организовать водопровод внутри квартиры. Состоит он из трубы, которую подключают к центральному стояку и проводят по всем комнатам, где расположены сантехнические приборы, которые подключаются к магистрали. Параллельно холодному водоснабжению прокладывают трубы для горячей воды.
Магистральная труба по диаметру должна быть больше участков отведения к потребителям. Чтобы подключить сантехнические приборы к основной магистрали, используют фитинг – тройник, поэтому нередко эту схему подключения называют тройниковой.
Спроектировать такую трубную разводку и смонтировать очень просто. Во всех многоэтажках, построенных в советское время, водопровод был организован именно по этой схеме. Главное преимущество – малый расход водопроводных труб.
Коллекторная схема
К схеме коллекторной разводки труб водоснабжения в квартире двоякое отношение. Во-первых, в такой системе используется большое количество труб и фитингов, а также устанавливается коллектор (гребенка), поэтому сеть обходится недешево. Во-вторых, это равномерное распределение воды по потребителям — к каждому из них вода поступает с одинаковым напором.
Схема установки коллекторной разводки заключается в том, что от стояка к коллектору монтируется одна труба. От коллектора до каждого сантехнического прибора ведется отдельный трубный участок. Кроме этого у коллекторной (лучевой) системы водоснабжения квартиры есть еще одно преимущество — возможность проводить ремонтные работы, не отключая всю сеть от стояка. На гребенке перед ветками потребителей устанавливают отсекающие краны, которые при необходимости закрывают для проведения ремонтных работ. При этом остальные контуры работают в штатном режиме.
Еще одно достоинство коллекторной системы – возможность персонализировать характеристики каждого водопроводного контура, который подводится к сантехническому прибору. К примеру, для качественной работы стиральной машины после отсекающего крана монтируют фильтр, который будет задерживать примеси в воде. Для унитаза фильтр ставить необязательно.
Можно немного сэкономить, если правильно рассчитать диаметр требуемых труб. Для раковины в ванной и мойки на кухне устанавливают трубу диаметром 15 мм. Для душа оптимальный вариант – 25 мм. Для унитазного сливного бачка – 20.
Все чаще специалисты рекомендуют перед каждым потребителем после коллектора монтировать редукторы. С их помощью регулируют поток воды: напор и объем.
Кроме большого расхода материалов, есть и другие минусы этой системы водоснабжения:
- провести установку водопровода в квартире лучевого типа под силу лишь опытному сантехнику;
- не всегда просто найти место для монтажа коллектора.
Рекомендуется сначала спроектировать сеть с учетом расположения сантехнических приборов, определиться с количеством труб, фитингов и других дополнительных материалов и после этого переходить непосредственно к выполнению монтажных работ.
Комплексная схема
Если городская квартира имеет большую площадь, есть смысл совместить коллекторную и тройниковую систему. Суть комплексного подхода заключается в том, что на один или два трубопровода, расположенных после гребенки, можно подключать не один, а несколько сантехнических приборов. При этом подключение проводить последовательно. К примеру, в кухню подвести одну трубу от гребенки, а к ней подключить мойку и посудомоечную машину. В ванной комнате к трубе подключают раковину и душ.
Такое подключение будет иметь недостатки последовательной системы, но в некоторых случаях она является оптимальным вариантом. Минус разводки – отключение всей ветки при проведении ремонтных работ. Однако именно комбинированный подход дает возможность немного сэкономить на трубах и фитингах.
