Условия применения основания на сваях для частного дома
Свайные фундаменты используются при возведении как нетяжелых каркасных или деревянных домов, так и при строительстве кирпичных и бетонных сооружений в несколько этажей.
Особенности конструкции такого основания позволяют проводить работы на участках со слабым грунтом, к которому относятся:
- глины, суглинки, супеси;
- пылеватый песок и с частицами средней фракции;
- почвы с примесью торфа, перегноя и т.д.
Свайный фундамент эффективен при строительстве на переувлажненных участках, а также при близком залегании грунтовых вод (когда воздействие сил пучения на силовую конструкцию компенсировано соответствующими мероприятиями по технологии).
Своими руками можно построить свайное основание под дом на склоне, а также на территории со сложным рельефом, при этом нет необходимости в большом объеме земляных работ.
Схема внутренних работ
Каркасная конструкция дома позволяет поместить коммуникации незаметно в разных местах: внутри стены, под полом, между стеной и наружной отделкой. Такое расположение затрудняет доступ к трубам при аварийной ситуации, но придаёт дому эстетический вид. Если трубы прокладывают внутри стен, приходится делать прорези в сваях, что ослабляет каркас.Лучшим решением является монтаж канализационной системы между гипсокартоном и стеной. Высота профиля позволяет установить таким способом практически все трубы. В профиле делаются прорези для прокладки инженерных сетей. Слишком большое их количество способно значительно ослабить несущую конструкцию.
Приступая к проектированию каркасного дома на сваях, следует сразу задуматься о расположении помещений, где используется вода: кухни, ванной, туалета, прачечной. Идеально расположить их рядом или по соседству. Зная расположение комнат, где необходима канализация, делают схему прокладки труб
Благодаря этому на этапе строительства можно сделать все технологические отверстия в стенах и перекрытии своими руками.
Важно правильно определить место, где будет расположен центральный стояк, через который выводятся стоки от всех источников. От его размещения зависит длина канализационных труб и само их размещение в доме
Лучшим местом является туалет, по той причине, что труба от унитаза до стояка не должна быть длиннее 1 м. На схеме отмечают все места расположения сантехнических приборов и центральный стояк. Затем указывается сеть труб. Предварительно помечайте места соединения с тройниками, отводами и т. п.
Колодец
Наиболее доступный и простой метод обеспечения потребности в воде, это выкапывание колодца. Его плюсы, это невысокая стоимость и простота устройства, а вот минусов такой способ водоснабжения имеет значительно больше. Прежде всего это его производительность, то есть объем воды, который вы сможете получить за час. Максимальная производительность колодца составляет 200 литров в час. Этого объема, как правило, хватает, на то, чтобы полить посадки, приготовить ужин и вымыть посуду. Причем не одновременно, а поочередно, правда, если колодец глубокий и в нем несколько колец заполнено водой, то можно за раз выкачать большее количество воды. В среднем одно кольцо, это 600 литров воды. Второй значимый минус, это большая вариативность качества воды, и необходимость ее бактериологического исследования и химического анализа.
На качество и количество воды в колодце оказывают влияние притоки водоносных слоев и состав почвы. В песчаных почвах и глинах приток воды будет отличаться в 2-3 раза. В глинистых грунтах за ночь может быть приток от половины кольца до одного кольца и больше. Первое, считается слабым притоком, последнее хорошим. В песчаных почвах приток больше и проницаемость ее лучше, поэтому в песчаных грунтах вода в колодце стоит на полтора кольца и меньше, не смотря на хороший приток, а в глинистых и суглинистых почвах, вода задерживается в слоях почвы и в колодцах накапливается до 10 и более колец, за счет застоя. Такие колодцы рекомендуется прокачивать каждый год, откачивая всю воду, позволяя ей обновиться полностью.
Колодезные насосы для водоснабжения дома
Колодезные поверхностные насосы устанавливаются на поверхности, а в воду погружается всасывающая трубка с клапаном. Обычно производительность таких насосов 4-8м3 воды в час, а напор не превышает 55 метров. Делятся колодезные поверхностные насосы на центробежные и самовсасывающие.
Центробежные поверхностные насосы бывают одноступенчатыми и многоступенчатыми, не имеют эжектора и могут поднимать воду на высоту до 7-8 метров. Одноступенчатые центробежные насосы просты конструктивно, достаточно надежны и недороги, но при этом шумны. Многоступенчатые имеют более низкий уровень шума и энергопотребления. Параметры напора и подачи этих двух видов насосов одинаковые.
Самовсасывающие поверхностные насосы оснащены встроенным или вынесенным эжектором, что позволяет поднимать воду с глубины более 8 метров. Модели со встроенным эжектором дороже и шумнее центробежных насосов, и лучше их устанавливать в отдельном помещении вне дома. Модели с вынесенным эжектором практически бесшумны, эжектор при этом располагается в колодце или скважине, и способны поднимать воду с глубины до 45 метров. Вместе с тем, такие насосы сложнее в монтаже и эксплуатации, а также довольно чувствительны к наличию в воде ила и песка.
Колодезные погружные насосы в отличии от скважинных имеют более короткий и широкий корпус, они подходят для небольшой глубины погружения.
Если вода в колодце находится на глубине более 8 метров от поверхности, то следует использовать погружной насос, который полностью погружается в воду. При колебаниях уровня воды в колодце, необходимо контролировать положение насоса, не допуская его нахождения над поверхностью. Это может привести к его перегреву и поломке, а значит потребует замены насоса на новый. Такой контроль безусловно является недостатком использования погружного насоса. Однако, если погружной насос имеет поплавковый выключатель, то выхода из строя можно избежать, так как поплавок вовремя отключит насос при изменении уровня воды.
Погружные колодезные насосы делятся на центробежные и вибрационные. Центробежные обеспечивают большую подачу воды, стоят дороже вибрационных, обычно имеют нижний забор воды и более предпочтительны для скважин, так как почти лишены вибрации, и тем самым не оказывают разрушающего действия на стенки скважины.
Вибрационные имеют меньшую стоимость, но и меньшую мощность, к тому же не рекомендуются для скважин, ввиду наличия сильной вибрации, способствующей запесочиванию скважины и снижению притока воды. Такие насосы бывают с верхним и нижним забором воды. Модели с верхним забором меньше подвержены всасыванию ила со дна колодца, но в то же время более чувствительны к понижению уровня воды.
Принципиальная схема
Рассмотрев разные варианты, решил делать так.
- Основная магистраль 110мм. Есть основная сливная магистраль 110 диаметра, которая проходит под домом, до угла. Там вертикальный переход и дальше труба идет уже под землей до септика. Почему не сразу в землю? Во первых потому что лень копать под сваями. Во вторых – достаточно длинное расстояние до септика и высокий УГВ. При соблюдении нужного уклона, труба к септику подойдет уже на приличной глубине, что увеличивает трудозатраты на его реализацию. Воздушный участок в перспективе будет хорошенько утеплен.
- Второстепенные магистрали. Их в доме несколько, помимо раковин, душа и унитаза, есть еще аварийные трапы во влажных помещениях (крайне полезная вещь) и сливы воды с бытовой техники. Эти трубы было решено пустить в перекрытии. С выходами к унитазу или самостоятельными выходами в основную магистраль под домом.
На схеме: оранжевая линия, основная магистраль, идущая в утеплении по воздуху, синие, те что идут в перекрытии. Ветка 1
труба 40 диаметра от стиральной машины, затем переход на 50, подключение к ветке трапа душа, выход в фановую у унизаза и вниз, в основную магистраль
Ветка 2
Аварийный трап из технического помещения, по дороге к этой ветке подключается аварийный трап санузла, через сток раковины все выводим в основную магистраль.
Ветка 3
Слив с кухонной раковины соединяется с аварийными трапом в парной и ныряет в основную магистраль.
Центральная магистраль идет немного под углом, потому что прямой прокладке под домом мешают диагональные укосины, которыми соединены винтовые сваи + на углу дома растет елка, в которую труба бы прямиком уперлась.
Критерии выбора винтовых свай для каркасного дома
Основное значение при выборе винтовых свай имеет их диаметр. Чтобы сделать правильный выбор, необходимо знать два основных момента:
- Для чего предназначено будущее строение.
- Какую нагрузку конструкция будет оказывать на основание.
Как выбрать винтовые сваи?
В связи с этим можно выделить несколько видов свай:
- Изделия диаметром 57 мм используются только для изготовления легких ограждений.
- На винтовых сваях диаметром 76 мм можно возводить легкие сооружения бытового и хозяйственного назначения. Такие сваи способны выдерживать нагрузку около 3 тонн.
- Сваи, имеющие диаметр 89 мм, подходят для более тяжелых построек с весом от 3 до 5 тонн. Сюда можно отнести каркасные строения малой этажности и пристройки к ним.
- Самые крепкие сваи имеют диаметр 108 мм, их несущая возможность достигает 5-7 тонн. Они отлично выдерживают многоэтажные постройки каркасного типа или каменные и деревянные дома.
- Сваи со сварным наконечником. У таких изделий на остром наконечнике наварены металлические лопасти толщиной 3-5 миллиметров. Использование плазменной резки и электросварки позволяет получить высококачественные сварные швы. Для увеличения антикоррозийных свойств изделия подвергаются обработке методом горячей или холодной оцинковки.
- Сваи с литым наконечником. Для их изготовления используется сталь высокого качества. Наконечник производится методом точного литья с последующей термообработкой для повышения прочности. Чаще всего литые наконечники покрывают эпоксидной смолой или прочной эмалью. Это позволяет эксплуатировать сваи на протяжении 100 лет.
Сваи со сварным наконечником в отличие от литых изделий стоят намного дешевле. Однако по прочности литые конструкции превосходят изделия со сварным швом. При строительстве каркасных домов можно использовать оба варианта. Стоит лишь учесть, что литая конструкция может выдержать большую нагрузку, чем сварная.
Сварка труб из полипропилена
Наиболее надежными из труб для дачи считаются полипропиленовые элементы. Трубы из полипропилена свариваются на станке. Процесс специфичный, поэтому стоит читывать следующую инструкцию при сварке труб из полипропилена:
- Нам необходимо получить отрезки, для этого трубы нужно разрезать специальными ножницами.
- Места сварки необходимо отметить, а также очистить спиртовой салфеткой.
- Далее выбираем подходящую насадку для труб из полипропилена, выставляем нужную температуру и запускаем агрегат.
- Ждем нагревания сварочного аппарата, после чего можно надвигать отрезки дом отметок на сварочные насадки. Проворачивать трубы не нужно.

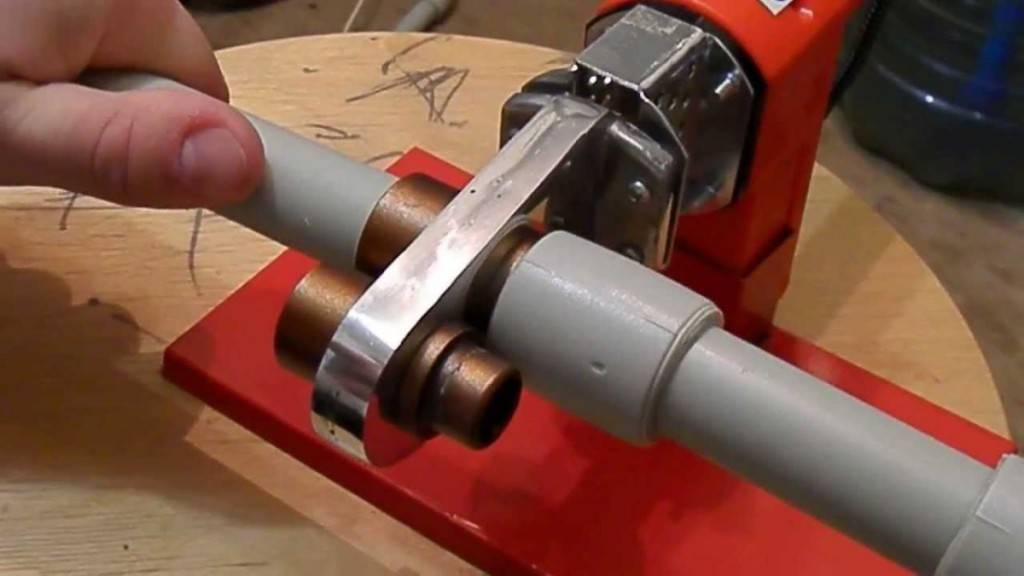

Выглядит сварочный аппарат следующим образом:
пайка полипропиленовых труб
Правила обустройства электропроводки
Поскольку неправильный монтаж электропроводки может привести к возгоранию, следует эти работы выполнять в строгом соответствии с установленными правилами. Если электропроводка размещается за перегородками или под подвесным потолком, ее необходимо рассматривать как скрытую электропроводку. При этом необходимо устранить возможный контакт электрического кабеля с горючими материалами, из которых выполнены перегородки, стены, потолок и т.п.
Кабель следует укладывать локализовано, например, в специальных металлических трубах или закрытых коробах. Допускается также использование кабелей, которые не распространяют горение
Особое внимание следует уделять возможности замены поврежденной электропроводки
При прокладке электрической проводки в каркасном доме следует придерживаться установленных правил. Кабель следует уложить в специальный короб или металлическую трубу
Не разрешается использование для локализации электропроводки в каркасном доме металлорукава, допустимы только трубы и короба, устойчивые при коротком замыкании. Открытую электропроводку также монтируют только в коробах или под специальным несгораемым плинтусом.
Как правило, прокладка всех коммуникаций проектируется одновременно со строительством здания, но иногда канализация в доме на сваях или на ленточном фундаменте монтируется гораздо позднее, что вызывает массу неудобств. Тем не менее, обеспечение в жилом здании такого удобства является необходимым требованием элементарных санитарных норм, так что, несмотря на различные препятствия, сточные трубы нужны в любом случае.
Вы можете сделать такой трубопровод самостоятельно, и мы поговорим об этом ниже, а также посмотрим видео в этой статье.
Преимущества полипропиленовых труб
Вся работа значительно облегчается, если использовать полипропиленовые трубы, которые совместимы с другими материалами, они долговечны, не подвержены коррозии и представляют собой лёгкую конструкцию. Разрезать такие трубы не составит труда обычной ножовкой или специальными ножницами для резки труб.
Чтобы внутренняя система водоснабжения работала должным образом, устанавливайте краны на трубы с горячей и холодной водой, а так же на другие сантехнические приборы, такие как, бачок унитаза, умывальники, стиральная и посудомоечная машина. В случаях, когда вам нужно будет перекрыть воду в нужном месте, вам не придётся отключать весь «стояк» а лишь перекрыть кран к потребителю. Если в каркасном доме планируется сделать водяные тёплые полы, обязательно установите краны. Технологические люки используются для доступа к кранам, они должны быть размещены в удобном и доступном месте. <.p>
Шаровые краны открывайте плавно, чтобы вода медленно заполнила всю систему. Гидроудары вредят сантехническим приборам и трубам. Во время эксплуатации необходимо шаровой кран открывать/закрывать полностью — так как, во время не полного закрытия или открытия крана на шаре будут откладываться соли, а они препятствует открыванию и закрыванию крана.
Для прочного резьбового соединения используйте паклю, наматывайте её по часовой стрелке, применяйте специальную пасту герметик, чтобы герметичность соединения была лучше. Затягивайте трубным ключом резьбу хорошо, но не перетяните и не прокрутите резьбовое соединение.
Для монтажа сантехники в каркасном доме своими руками нам понадобиться инструмент:
- Ручной трубный ключ – предназначен для крепкого захвата и обхвата труб;
- Разводной ключ – предназначен для закручивания и откручивания гаек ;
- Ножницы для обрезки полипропиленовых труб;
- Пакля строительная – для обмотки труб;
- Переходники для труб различной формы;
- Паяльник для пайки полипропиленовых труб;
Ошибки при монтаже систем водоснабжения и канализации, как их избежать?
Прокладку канализации и систем водоснабжения начинать нужно с готового проекта инженерных систем. Соблюдайте правильный уклон труб. Не пытайтесь в общий стояк канализации для холодного и горячего водоснабжения всунуть дополнительные стояки, при помощи одного отверстия. Всегда устанавливайте отсечные краны на каждый сантехнический прибор, чтобы была возможность перекрыть воду не только во всём доме, но и отдельно у сантехнического прибора и его обслужить или заменить.
Линия распила полипропиленовой трубы должна быть точно под прямым углом. Соединение труб между собой производится при помощи резиновой прокладки, если трубы соединяются с трудом из-за жёсткости резинок, побрызгайте на них силиконовой смазкой. Собирайте короткие конструкции и монтируйте их уже на месте.
В системе слива необходимо использовать следующие диаметры труб:
- Для центрального стояка и сливного отвода унитаза – труба 100 миллиметров;
- Для вертикальных отводов стояка – трубы от 65 до 75 миллиметров;
- Для комбинированного слива ванной и раковины необходимы трубы 50 миллиметров;
- Ванны и раковины – для них используйте трубы размеров 40 миллиметров;
- Для моек и беде подойдут трубы диаметром 32 миллиметра.
Особенности проектирования
Внутренняя часть системы ничем не отличается от обычных квартирных разводок. Сантехника и бытовые приборы (стиральная и посудомоечная машина, душевая кабина и т.п.) подключаются к горизонтальной трубе диаметром 50 мм. Она укладывается под уклоном не менее 3 см на каждые 100 см длины. В конце она соединяется с трубой диаметром 110 мм, к которой подключается сифон унитаза. После него разводка присоединяется к вертикальному участку — стояку. Он выводится сквозь перекрытие нижнего этажа наружу.
Большинство владельцев строят внешнюю канализацию в каркасном
доме своими руками. Это требует знания правил сборки подобных систем. Проектные
работы необходимо вести, основываясь на требованиях СНиП
Это важно, поскольку
глубина погружения стержней сравнительно мала. Прокладка траншей под внешний трубопровод может
снизить прочность сцепления свай с грунтом
В результате опорная система будет
ослаблена. Прокладка
канализации в каркасном доме на сваях должна быть рассчитана еще на
стадии расчета свайного поля, когда определяется расстояние между точками размещения
стержней. Необходимо заранее распределить точки размещения сантехники,
стиральных машин и прочих приборов. Необходимо помнить, что все трубы,
выходящие под пол, будут расположены в сложных условиях.
Оптимальное расстояние между
сваями находится в пределах 1,5-3 м. Если канализация в доме на сваях в проекте не
учитывалась, придется выводить трубу за пределы свайного поля. Это означает,
что от точки прохода сквозь перекрытие до места погружения в грунт труба
находится на открытом пространстве. Цоколь защитить трубу от воздействия низких
температур не в состоянии.
Где прокладывают горизонтальный трубопровод
Прокладка канализации в каркасном доме производится открытым способом. Поскольку вести траншею между сваями нельзя, трубу располагают между грунтом и перекрытием. Как правило, канализационная труба располагается под настилом нулевого уровня. К доскам крепят регулируемые хомуты и подвешивают трубопровод с нужным уклоном. Это самый простой вариант. Длину открытой трубы можно сократить. Для этого на стадии проектирования надо разместить туалет и другие помещения, сквозь которые проходит канализация, вплотную к наружной стене.
Иногда трубы прокладывают внутри
перекрытия. Однако, учитывая толщину трубопровода и необходимый уклон,
качественно утеплить участок системы таким способом не удастся. Кроме того,
ремонтные работы потребуют демонтажа части настила, что усложнит задачу. Этот
вариант годится только для южных регионов, где зимние температуры редко
опускаются ниже 0°. Поэтому вывод
канализации в каркасном доме на сваях требует качественного утепления с
помощью пенопластовой скорлупы или иных подходящих материалов. В морозных
регионах вместе с утеплителем прокладывают греющий кабель, обеспечивающий
защиту от разморозки в зимнее время. По отзывам пользователей, его
необязательно постоянно держать включенным. При необходимости для
восстановления работы системы хватает 20-30 минут нагрева.
Необходимость строительства ливневой системы
Помимо бытовой, устройство канализации в каркасном доме нуждается в организации ливневой системы. Она должна исключить проникновение дождевой воды к сваям. Иначе под домом постоянно будет находиться болото, разведутся комары, а сваи потеряют несущую способность. Как правило, обустройство дождевой системы состоит в строительстве отмостки и дренажного лотка с отводом к ливневому коллектору
Основное внимание следует обращать на размер бетонной площадки и глубину дренажных лотков. Если в регионе часто бывают сильные ливни, следует увеличить ширину и уклон отмостки
Ливневая канализация в каркасном доме не просто отводит излишки влаги, она защищает дом от разрушения. Это делает дождевую систему важным элементом безопасности конструкции. Несмотря на использование защитных покрытий, металлические сваи находятся под угрозой коррозии. Контакты с влагой значительно усиливают опасность разрушения стержней, что ставит под угрозу устойчивость всего дома.
Преимущества полипропиленовых труб
Вся работа значительно облегчается, если использовать полипропиленовые трубы, которые совместимы с другими материалами, они долговечны, не подвержены коррозии и представляют собой лёгкую конструкцию. Разрезать такие трубы не составит труда обычной ножовкой или специальными ножницами для резки труб.
Чтобы внутренняя система водоснабжения работала должным образом, устанавливайте краны на трубы с горячей и холодной водой, а так же на другие сантехнические приборы, такие как, бачок унитаза, умывальники, стиральная и посудомоечная машина. В случаях, когда вам нужно будет перекрыть воду в нужном месте, вам не придётся отключать весь «стояк» а лишь перекрыть кран к потребителю. Если в каркасном доме планируется сделать водяные тёплые полы, обязательно установите краны. Технологические люки используются для доступа к кранам, они должны быть размещены в удобном и доступном месте. <.p>
Шаровые краны открывайте плавно, чтобы вода медленно заполнила всю систему. Гидроудары вредят сантехническим приборам и трубам. Во время эксплуатации необходимо шаровой кран открывать/закрывать полностью — так как, во время не полного закрытия или открытия крана на шаре будут откладываться соли, а они препятствует открыванию и закрыванию крана.
Для прочного резьбового соединения используйте паклю, наматывайте её по часовой стрелке, применяйте специальную пасту герметик, чтобы герметичность соединения была лучше. Затягивайте трубным ключом резьбу хорошо, но не перетяните и не прокрутите резьбовое соединение.
Для монтажа сантехники в каркасном доме своими руками нам понадобиться инструмент:
- Ручной трубный ключ – предназначен для крепкого захвата и обхвата труб;
- Разводной ключ – предназначен для закручивания и откручивания гаек ;
- Ножницы для обрезки полипропиленовых труб;
- Пакля строительная – для обмотки труб;
- Переходники для труб различной формы;
- Паяльник для пайки полипропиленовых труб;
Ошибки при монтаже систем водоснабжения и канализации, как их избежать?
Прокладку канализации и систем водоснабжения начинать нужно с готового проекта инженерных систем. Соблюдайте правильный уклон труб. Не пытайтесь в общий стояк канализации для холодного и горячего водоснабжения всунуть дополнительные стояки, при помощи одного отверстия. Всегда устанавливайте отсечные краны на каждый сантехнический прибор, чтобы была возможность перекрыть воду не только во всём доме, но и отдельно у сантехнического прибора и его обслужить или заменить.
Линия распила полипропиленовой трубы должна быть точно под прямым углом. Соединение труб между собой производится при помощи резиновой прокладки, если трубы соединяются с трудом из-за жёсткости резинок, побрызгайте на них силиконовой смазкой. Собирайте короткие конструкции и монтируйте их уже на месте.
В системе слива необходимо использовать следующие диаметры труб:
- Для центрального стояка и сливного отвода унитаза – труба 100 миллиметров;
- Для вертикальных отводов стояка – трубы от 65 до 75 миллиметров;
- Для комбинированного слива ванной и раковины необходимы трубы 50 миллиметров;
- Ванны и раковины – для них используйте трубы размеров 40 миллиметров;
- Для моек и беде подойдут трубы диаметром 32 миллиметра.
Как правильно утеплить водопровод и канализацию
Принципиальная схема утепления подвода воды в сруб бани, установленный на винтовые сваи
Слои утепления водопроводной трубы на вводе воды в баню
Часто в качестве аргумента в пользу строительства бани на ленточном фундаменте, а не на винтовых сваях, приводят соображения о невозможности разводки зимних коммуникаций, воды и канализации, в подпольном пространстве сруба. Ленточный фундамент представляется более тёплым и предохраняющим трубы от промерзания. Не будем отрицать, что «голые» винтовые сваи и бетонная лента с закрытыми продухами по-разному сохраняют тепло. Однако для предохранения коммуникаций от промерзания лучше сделать локальную защиту (утепление и обогрев) труб, а не прогревать всё подпольное пространство под баней. В сильные морозы ленточные фундаменты не всегда могут удержать положительную температуру под срубом, ведь полы сруба утеплены и не пропускают тепло вниз, к тому же по законам физики теплый воздух всегда поднимается наверх. Для промерзания водопроводной трубы достаточно любой температуры ниже 0°С. Промерзание же канализационной трубы стандартного диаметра (110 мм), с учетом того, что в сток вода попадает теплая, часто с органическими примесями, и в трубе не задерживается, практически исключено при любых случающихся в наших широтах (в Москве и С.-Петербурге) отрицательных температурах.
Чтобы водопроводная труба под срубом бани не промерзла, от источника водозабора, (не важно, какого: центрального водопровода, скважины или колодца) труба прокладывается под землей ниже глубины промерзания почвы. Для Центрального и Северо-Западного регионов России показатель глубины промерзания находится в диапазоне 120-150 см и зависит от того, сколько в конкретную зиму выпало снега, какие были морозы и сколько воды содержится поверхностном слое почвы на месте строительства сруба бани. Канава для водопроводной трубы заводится внутрь габаритов сруба, так, чтобы можно было поднять трубу строго вертикально и попасть в нужное место в помещении бани
Не допускается разводка водопроводных труб в подпольном пространстве по горизонтали – это может привести (и наверняка приведет – вопрос времени) к промерзанию трубы. В качестве труб лучше всего использовать ПНД (полиэтилен низкого давления) трубу с диаметром 32 мм (дюйм). ПНД трубы выдерживают неоднократное промерзание без ущерба для целостности конструкции. Так что даже при полном замораживании их достаточно просто отогреть
Канава для водопроводной трубы заводится внутрь габаритов сруба, так, чтобы можно было поднять трубу строго вертикально и попасть в нужное место в помещении бани. Не допускается разводка водопроводных труб в подпольном пространстве по горизонтали – это может привести (и наверняка приведет – вопрос времени) к промерзанию трубы. В качестве труб лучше всего использовать ПНД (полиэтилен низкого давления) трубу с диаметром 32 мм (дюйм). ПНД трубы выдерживают неоднократное промерзание без ущерба для целостности конструкции. Так что даже при полном замораживании их достаточно просто отогреть.
Для утепления вертикального отрезка водопроводной трубы (от глубины промерзания до ввода в помещение бани) на неё свободной спиралью накручивается греющий кабель, затем надевается кожух из вспененного полиэтилена, после чего вся конструкция помещается в дренажную трубу диаметром 200 мм, внутрь которой насыпается керамзит. Для обводненных почв вместо засыпки керамзитом рекомендуем залить монтажную пену. Низ утепляющей дренажной трубы закладывается на глубине промерзания, верх доводится до полов внутри сруба бани. Греющий кабель не обязательно включать постоянно: только в сильные морозы или если после перерыва в использовании водопровода вода перестала подаваться в баню из-за образования ледяной пробки в трубе.
Канализационные трубы, проходящие в открытой части подпола под срубом бани, лучше всего также теплоизолировать при помощи кожухов из вспененного полиэтилена. Если для отвода стоков из бани используются трубы диаметром менее 110 мм, например 40 или 50 мм, для подстраховки рекомендуем по нижней части трубы провести греющий кабель (не спиралью, как в водопроводной трубе, а в одну линию, строго внизу). Канализационные трубы допустимо протягивать в горизонтальном направлении (уклон 2-3 см на 1 м длины для фекальных стоков, для стока воды уклон не принципиален), однако чем короче будет горизонтальный участок в подпольном пространстве сруба бани и чем быстрее труба попадет под землю и потом в септик (или иной тип приема сточных вод), тем меньше вероятность намерзания льда и образования засора внутри трубы.
Разделение по принципу подачи воды
Установка системы ГВС и ХВС может проводиться двумя способами:
С «глухой» разводкой. Труба подачи воды в последнюю водозаборную точку заканчивается тупиком. Такая схема более выгодна для экономии пространства и с экономической точки зрения, но может создавать неудобства при эксплуатации водопровода. Вода в последний узел будет поступать с задержкой, и только после того, как дойдет до заглушки, она начнет поступать в кран.
С замкнутой циркуляционной разводкой. При этом способе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана
Особенность этого метода разводки целесообразно использовать именно для системы горячего водопровода — в ней важно не допускать резких скачков температуры. Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант
Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной
Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант. Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной.
На простой схеме сразу видны различия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухая» с использованием коллектора
Распространенные ошибки при монтаже
Составление проекта водопроводной системы, и коллекторной, и тройниковой, лучше всего поручить профессионалам, знакомым со строительными нормами и способным выполнять гидротехнические расчеты. Но даже самый лучший проект окажется бесполезным, если при его реализации допущены ошибки.
Запорные краны – часть любой схемы водоснабжения: и последовательной, и коллекторной. Они устанавливаются на входе в водопроводную систему, а также перед каждым сантехническим прибором
В итоге часть тепловой энергии передается окружающим трубу материалам, что ухудшает качество воды. Кроме того, конденсат с поверхности труб без теплоизоляции может повредить отделку помещения.
Во время выполнения монтажных работ опытные мастера рекомендуют закрывать концы труб, которые еще не установлены, чтобы в них не попал мусор. Отсутствие этой предохранительной меры может привести к тому, что сразу же после монтажа водопровод придется тщательно и долго промывать или даже ремонтировать.
Во время пайки полипропиленовых водопроводных труб следует помнить о том, что небольшие загрязнения или влага в месте пайки могут существенно ухудшить качество работ
Если необходима пайка пластиковых труб, все работы следует выполнять в чистом помещении, чтобы избежать загрязнений. Недопустима также пайка труб, на которых присутствует хотя бы незначительное количество влаги. Капля воды или частички мусора в месте пайки могут значительно ослабить соединение и ухудшить его качество.
Не стоит проектировать систему водопровода таким образом, чтобы все трубы проходили через перекрытие через одно общее отверстие. Это может ухудшить характеристики работы водопровода. Профессиональные проектировщики подобных ошибок никогда не совершают.
Составляя план разводки, необходимо проследить, чтобы трубы не перекрывали доступ к местам соединений. Это существенно облегчит выполнение ремонта в случае протечки
Недостаточное количество запорных устройств также может доставить множество неприятностей в ходе монтажных работ. Такая арматура в обязательном порядке должна присутствовать перед каждым прибором, на который подается вода, а также для каждого стояка. Если в доме имеется не один, а несколько санузлов, можно установить запорный кран для каждого из них.
