Редукционный клапан давления

Редукционный клапан – что это и для чего он нужен?

Всё чаще встречаются обсуждения и разговоры на тему редукционного клапана. Для тех, кто еще не знаком с этим устройством, и не знает, для чего он нужен, и будет посвящена данная статья. Редукционным клапаном называют автоматический дроссель, работающий по принципу пневматического или гидравлического устройства. Он необходим для того чтобы поддерживать постоянное давление на выходе, например, водопровода. Какова его задача и для чего он нужен?

Главной задачей редукционного клапана в водопроводной системе является снижение и поддерживание постоянного давления. Это необходимо в тех случаях, когда у потребителей горячей и холодной воды есть недовольства из-за регулирования температуры за счет смесителя. Например, вы купаетесь в душе и не можете отрегулировать воду до такой температуры, которая будет комфортной, и которая не будет постоянно «прыгать».

За настройку и слив воды до необходимой температуры всё равно придется платить, так как она накручивает счетчики. Тем более, очень неприятно, когда во время душа, теплая вода меняется на холодную или наоборот – становится невыносимым кипятком. Именно для этого и необходимо редукционный клапан, который поддерживает постоянное давление, что обеспечивает бесперебойную подачу воды в трубы.

Другим примером использования клапана является не менее распространенная ситуация. Из-за высокого давления в водоснабженческой системе, при наполнении водой унитазного бачка часто возникает неприятный свист. Особенный дискомфорт он доставляет ночью – когда все спят. Мало того, из-за этого приходится часто менять детали для наполнения бачка водой, поскольку они выходят из строя. Детали делают, как правило, из пластмассы, а рассчитаны они на давление не более 3 бар. Поэтому, для предотвращения этой ситуации, и ситуации описанной выше, рационально устанавливать именно редукционный клапан.

Помимо этого, устройство позволяет поддерживать постоянное давление, тем самым значительно снижая риск разрыва трубопроводов, шланг, деталей, систем и элементов системы водоснабжения. Иными словами, клапан практически предотвращает «затопление соседей» и делает использование водопровода комфортным и удобным.

И, конечно, важной особенностью и функцией редукционного клапана является экономия потребления воды. Поддержка постоянного давления, к примеру, установленному менее чем на 3 бара, позволит снизить расход воды примерно на 30%

Таким образом, установка устройства окупиться очень быстро, так как тарифы на водоснабжение стоят приличных денег.

www.megastroika.biz

Где применяется редукционный клапан?

В водонапорных системах промышленного масштаба в качестве регулирующих давление устройств находят частое применение такие приспособления, как регулирующие клапаны, типовые регуляторы давления, прочие дроссельные заслонки. Регуляторы бывают разные, одни контролируют давление после себя, другие — до себя. Редукционный клапан для воды считается регулятором прямого действия. Он контролирует давление после себя, но при условии, когда это давление оказывается меньше половины показателей на входе.

Характеристика механизма

Редукционный клапан управляется той жидкой средой, которая протекает по рабочему трубопроводу посредством перемещения регулирующего устройства силой, возникающей в результате динамического изменения контролируемого показателя.

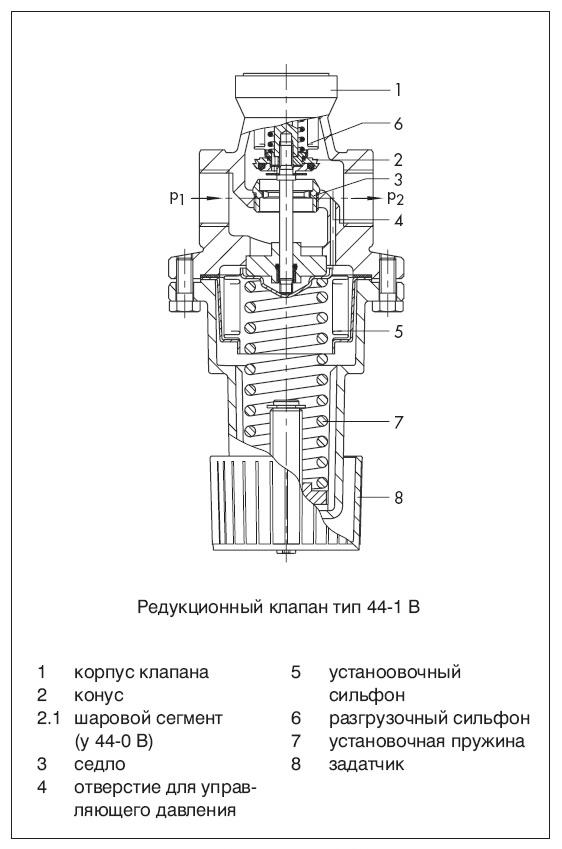

Конструктивно редукционный клапан состоит из трёх главных элементов: регулирующего органа, т.е. тарелок, задающего элемента, или пружины, и элемента сравнения, которым является мембрана.

Принцип действия клапана состоит в дросселировании жидкой среды. Вода поступает из полости высокого давления в полость с низким уровнем давления, которые сообщаются посредством щели между седлом и тарелкой клапана. Чувствительным элементом обычно служат мягкие мембраны из резины с двумя тканевыми прокладками, но в отдельных моделях это может быть поршень с манжетами для уплотнения или кольцами из материала на основе резины. Как запорный механизм применяют тарелки из вулканизированной резины и сплава металла.

Выбор клапана

Каждый редукционный клапан на воду выбирается на основании величины Kvs (пропускной способности трубопроводной арматуры). В числе прочих технических характеристик всех редукционных клапанов обязательно указывают максимальное значение Kvs всем типоразмерам.

Редукционный клапан выбирают так, чтобы искомая величина пропускной способности была в интервале между минимальным и максимальным его показателями. Для выбора оптимального типоразмера изделия сверяются с таблицами известных показателей пропускной способности арматур. Однако для определённых типов клапанов величина пропускной способности не может зависеть от условного диаметра (как в случае с типоразмерами DM505, DM510 – 518). Крайне не рекомендуется использовать арматуру с условным диаметром на два типоразмера меньшим, чем рабочий диаметр трубопровода.

Настройки редукционного клапана

Максимально точного обозначения диапазона настройки выходного давления можно достичь, приблизив уровень настройки желаемого давления как можно ближе к верхнему порогу диапазона. Если желаемое выходное давление равно, например, 2,3 бар, то выбирать диапазон следует в пределах от 0,8 до 2,5 бар, а не целых 2–5 бар. При необходимости использования более широкого диапазона можно применить специальные исполнения арматуры.

Защита клапана

Известно, что скорость потока воды в седле арматуры значительно превышает скорость её перемещения в трубопроводе. И вероятно, присутствующие в воде твёрдые частицы могут повредить не только само седло, но и плунжер (цилиндрический стержень). Для защиты редукционного клапана, как правило, устанавливают перед ним фильтр грубой очистки.

Типы клапанов

Значительное распространение получили следующие типы клапанов: DM505, DM506, PRW25, KAT40, DM652, DM664, KAT30, RP45, DM604, DM613, DM810, DM814, DM815. Они разнятся показателями пропускной способности, рабочей температуры, настройками давления, материалом, использованным для изготовления. Каждый потребитель сможет подобрать подходящий по стоимости и характеристикам вариант.

fb.ru

Назначение редукционного клапана прямого действия

Редукционный клапан давления предназначен для поддержания в некоторой части гидросистемы пониженного давления относительно давления в основной нагнетательной магистрали и независящего от него.Так же, как и предохранительные клапаны, редукционные клапаны подразделяются на клапаны прямого и непрямого действия, а по количеству линий присоединений клапана – на двухлинейные и трехлинейные.

Устройство двухлинейного редукционного клапана прямого действия

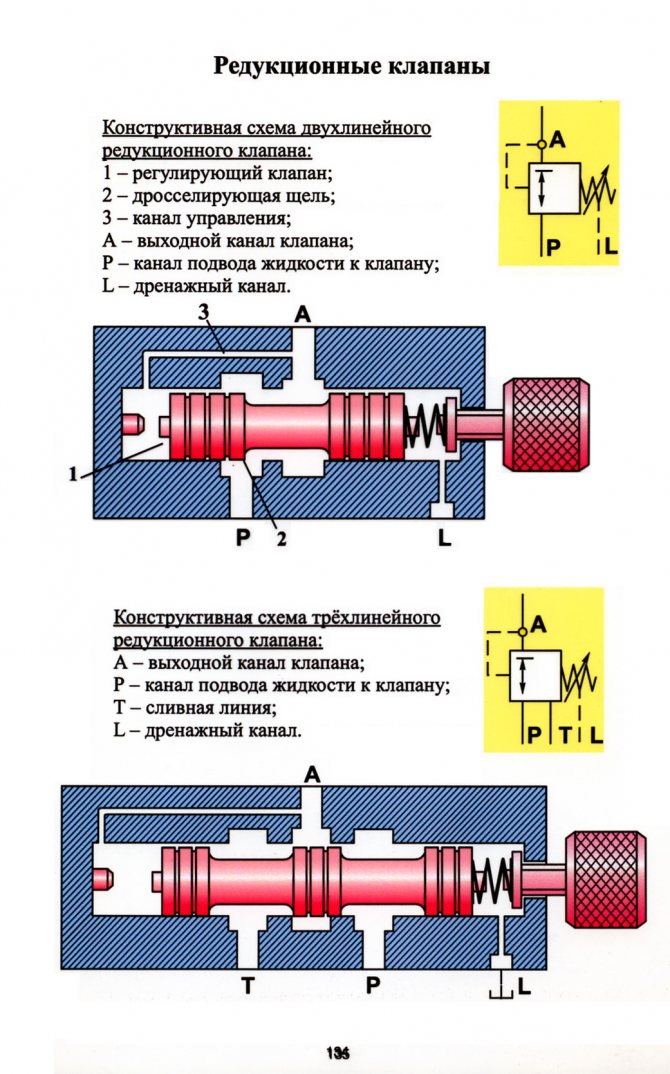

Схема двухлинейного редукционного клапана прямого действия приведена на рис.1. В корпусе 1 размещается регулирующий золотник 2, который под действием пружины 3 стремится занять крайнее нижнее положение и находится в нем до тех пор, пока давление Р₁ в канале “б”, действующее на нижний торец золотника, не в состоянии преодолеть усилие пружины редукционного клапана (рис.1 а). На котором показано состояние клапана, когда усилие от давления Р₁ из-за малой величины давления на входе в клапан, в канале “а” меньше усилия пружины.

Принцип работы двухлинейного редукционного клапана прямого действия

Принцип работы двухлинейного редукционного клапана заключается в следующем, по мере роста давления Р наступает момент , когда усилие от давления Р , превысит начальное усилие пружины, регулируемое с помощью винта 4 и золотника 2 начнет смещаться вверх, частично перекрывая канал “б” на выходе клапана. С этого момента давление на выходе клапана будет поддерживаться постоянным, независимо от дальнейшего нарастания давления на входе в клапана в канале “а”.

Принцип работы трехлинейного редукционного клапана прямого действия

Принцип работы трехлинейного редукционного клапана давления прямого действия отличается от двухлинейного тем, что у него, помимо, канала “а” подводящего жидкость и отводящего канала “б”, имеется и канал “в” сообщенный со сливной магистралью. На рис.2 показана схема такого клапана, в котором, в отличие от описанного ранее, поддержание редуцированного давления достигается путем частичного перекрытия подводящего канала “а”, что не принципиально. Благодаря наличию сливного канала “в”, редуцированное давление в канале “б” будет поддерживаться постоянным даже в том случае, когда полностью перекрытом канале “а” давление на выходе клапана будет стремиться возрастать по какой-либо причине, например из-за обратного тока жидкости из системы. На рис.2 а показан клапан в режиме нормального редуцирования, а на рис.2 б – в режиме перелива жидкости из-за обратного тока в канал “б”.

Устройство трехлинейного редукционного клапана прямого действия

Устройство трехлинейного редукционного клапана давления модульного исполнения приведена на рис. 3. В корпусе 1 установлена втулка 3 с каналами “а” и “б”, связанными магистралями подвода жидкости Р и редуцированного давления Р!. Канал “в”, в свою очередь, связан с каналом “б” и установленным в нем демпфером , с помощью которого жидкость подводиться в полость, образованную втулкой 3 и пробкой 4. В расточке втулки размещен золотник 2, который пружинами 5 и 6 в исходном состоянии прижат к пробке 4, так что каналы “а” и “в”, а значит и магистрали Р и Р₁оказываются сообщенными друг с другом.

При возникновении усилия от давления Р₁, действующего на торец золотника 2, большего суммарного усилия двух пружин, определяемого положением регулировочного винта 8 относительно резьбового стакана 7, золотник 2 начинает смещаться влево, частично перекрывая канал “а”. Тем самым поддерживается постоянное давление Р1 в канале “в”. Если почему-либо давление Р₁будет стремиться возрастать, золотник 2 еще больше сместиться влево так, что его первый поясок выйдет в полость “с” и через канавки на втором пояске жидкость из канала “в” начнет поступать на слив через сверление из полости “с” в магистраль “Т”.

Газовый редуктор с регулятором давления

Редуктор представляет собой автономное устройство, предназначенное для контроля давления газовой смеси на выходе из какой-либо емкости или трубопровода. Основная классификация в данном случае предполагает разделение регулирующих узлов по принципу действия. В частности, различаются обратные и прямые устройства. Редуктор с обратным действием работает на понижение давления по мере выхода газа. Конструкция таких устройств включает клапаны, камеры для буферного содержания смеси, регулировочный винт и фурнитурные приспособления. Прямое действие означает, что регулятор будет работать на повышение давления при выпуске газа.

Также различают модели редукторов по типу обслуживаемого газа, количеству ступеней редуцирования и месту использования. Например, существуют регуляторы давления газа для баллонов, трубопроводных сетей и рамп (горелок). В случае с баллонами тип газа определит и способ подключения устройства. Практически все модели редукторов, кроме ацетиленовых, соединяются с баллонами посредством накидных гаек. Устройства, работающие с ацетиленом, обычно фиксируются к емкости хомутами с упорным винтом. Предусматриваются и внешние отличия между редукторами – это может быть маркировка по цвету и указанием информации о рабочей смеси.

Как работает редукционный клапан

Рассмотрим принцип работы прямых и непрямых редукционных клапанов.

Для этого будет рассмотрены схемы простейших редукционных клапанов.

Редукционный клапан прямого действия

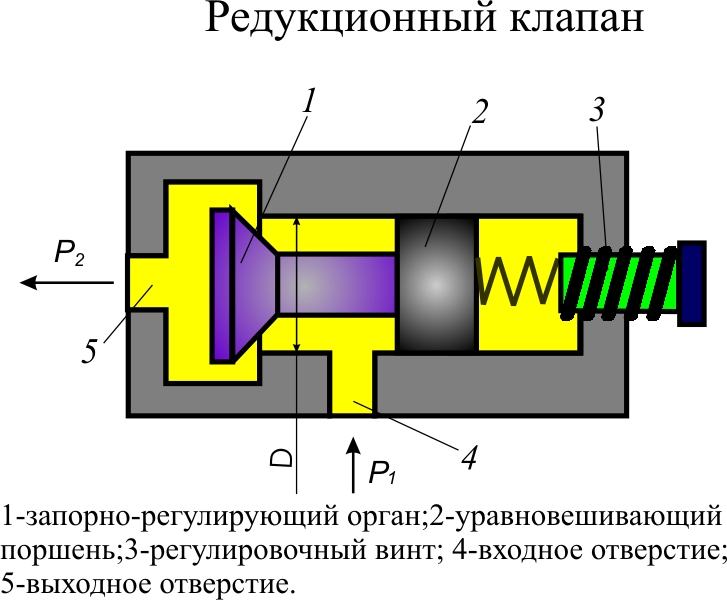

Основные элементы конструкции редуктора прямого действия следующие:

• Цилиндрический корпус имеет входной и выходной патрубок.
• По корпусу изнутри двигается золотник переменного сечения. Он может перекрывать входной и выходные патрубки.
• Сверху золотник поджат пружиной.
• Сила прижима задается регулировочным винтом.

Давление на входе (Рн) не вызывает перемещения золотника. Когда давление на выходе (Рред) падает ниже заданной величины, пружина отжимает сердечник вниз, открывая выходной патрубок и соединяя его с центральной камерой. Рн начинает действовать и на нижний срез золотника, отжимая его вверх, сжимая пружину и перекрывая выходной патрубок. По мере расхода жидкости потребителем в выходном патрубке Рред снижается, и пружина снова отжимает поршень вниз. Рабочий цикл повторяется.

Рн воздействует на обе поверхности камеры золотника с равной силой и не вызывает его продольного перемещения. Рред и сила пружины действуют на поршень в противоположных направлениях. Сила воздействия пружины задается регулировочным винтом. Чем сильнее он завернут, тем больше эта сила и тем большее давление воды требуется, чтобы ее уравновесить.

При росте Рред поршень будет двигаться вверх, постепенно перекрывая просвет входного патрубка, при этом будет снижаться и подача рабочей среды, снижая, таким образом, Рред.

Как только Рред снизится до заданной величины, пружина начнет отжимать поршень вниз, увеличивая просвет и поступление рабочей среды. Рн начнет увеличиваться. Одновременно этот механизм выполняет и функции обратного клапана.

В этом случае разумно применить редукционный клапан давления непрямого действия.

Редукционный клапан непрямого действия

Применение таких устройств дает возможность снизить зависимость колебаний давления от расхода.

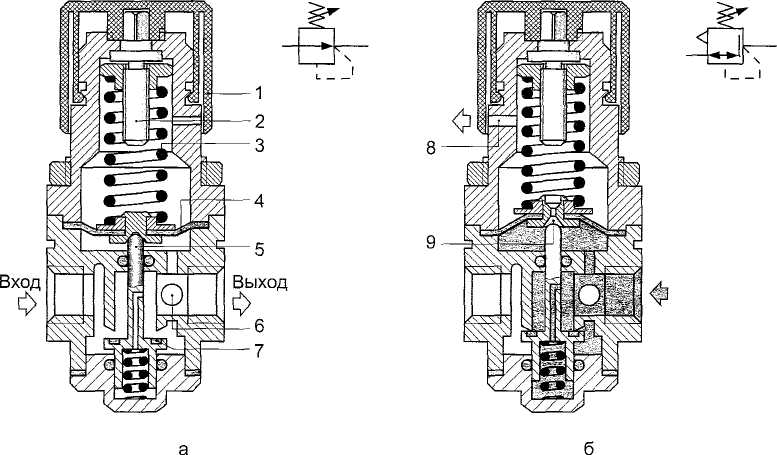

Устройство редуктора непрямого действия заметно сложнее, чем прямого.

Входной поток проходит чрез просвет между конической частью поршня золотника и седлом, и далее- в отводной канал. Сила давления в этом канале действует на нижний срез поршня золотника, отжимая его вверх. Это давление уравновешивается силой сжатия главной пружины и давлением на верхнюю часть поршня, куда рабочая среда поступает через дросселирующую заслонку. Далее отводной канал подходит к подпружиненному шарику, перекрывающему выход в дренажный патрубок. Сила сжатия этой пружины изменяется с помощью регулировочного винта.

Позиция золотника определяется равнодействующей Рред и давления в верхней камере.

Если давление в отводном канале превышает заданный регулировочным винтом уровень, шарик отжимается вправо, открывая путь рабочей среде в дренаж. Возрастает расход, и благодаря потерям в дросселирующей заслонке давление в верхней камере начинает снижаться. После сброса в дренаж некоторого ее количества давление падает до заданного, и пружина отжимает шарик к седлу, перекрывая клапан. Золотник перемещается в сторону меньшего давления, перекрывая входной патрубок, и Рред также снижается до установленной величины.

Виды регуляторов давления воды

По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.

Поршневые

Поршневой регулятор Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.

К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.

Мембранные

Мембранный Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.

Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.

Проточные

Проточный редуктор воды Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.

Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.

Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.

Автоматические

Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.

Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.

В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.

Электронные

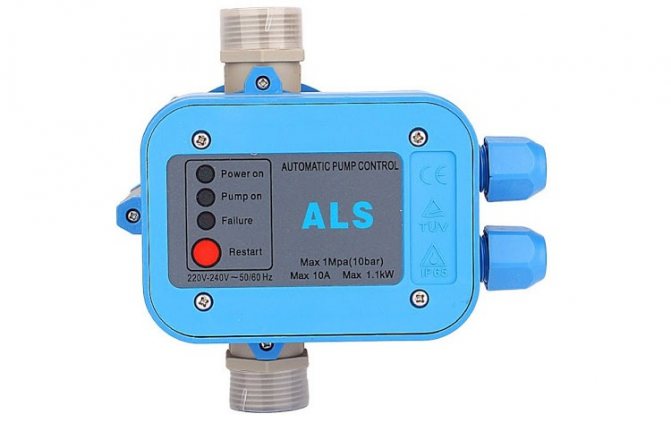

Электронный регулятор давления воды Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.

Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.

Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.

Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.

Виды и конструкции

По принципам действия различают перепускные клапана с пружинным и мембранным конструкциями. Пружинные механизмы превалируют в системах, где сечение трубопровода составляет не более 200 мм, в других сетях водоснабжения и отопления используется рычажно-грузовой принцип.

Мембранные агрегаты используют все больше при работе с жидкотекучими средами, в которых имеется наличие твердых частиц.

В зависимости от среды трубопровода, перепускные устройства предназначаются для:

По назначению системы они применяются для трубопроводов:

• холодного водоснабжения,
• горячего водоснабжения,
• отопления,
• охлаждения,
• кондиционирования.

В системах отопления и водоснабжения различают перепускные клапаны по своему предназначению:

• для радиаторов;
• для бойлера и байпаса;
• для автоматической подпитки;
• для низких или высоких давлений.

На данном фото представлен переливной клапан со шкалой настройки. Изготовлен из бронзы и латуни, предназначен для установки в системах центрального отопления.

Наряду с перепускными регуляторами в конструкцию отопления устанавливают:

• воздухоотводчик для предотвращения воздушных пробок в трубах;
• трехходовой клапан для смешения или разделения потоков горячей и холодной воды;
• обратный, предотвращающий обратный поток в трубопроводе.

Для промышленных и коммунальных сетей применяют конструкции с условным диаметром DN до 500 мм и фланцевым соединением.

В автомобиле пропускные устройства бывают для:

• турбины;
• механизма подачи топлива;
• системы охлаждения двигателя.

Перепускной узел турбины сбрасывает выхлоп газов, уменьшая силу напора в коллекторе. Тем самым он защищает двигатель от перегрева.

Обслуживание и ремонт

Обслуживание редукторов требуется минимальное. Если изготовитель указал периодичность осмотра, то лучше соблюдать ее и в указанное время разбирать клапан проверять состояние его деталей и при необходимости заменять изношенные. Если на водопроводном редукторе стоят два манометра- до и после, то по их показаниям можно точнее определить время внепланового обслуживания устройства. Своевременное плановое обслуживание позволяет избежать внепланового, экстренного ремонта, вызванного поломкой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

8.1. Редукционные клапаны

Давление пара в котле очень часто выше давления, требуемого для теплообменного процесса. Экономичным решением данной проблемы является редуцирование давления пара с помощью редукционного клапана. Использование в теплообменных аппаратах пара более низкого давления имеет ряд преимуществ: сам теплообменный аппарат, рассчитанный на более низкое давление пара, стоит дешевле; пар низкого давления имеет более высокую скрытую теплоту парообразования; сокращается количество пара вторичного вскипания, образующегося после конденсатоотводчика.

8.1.1. В большинстве случаев точность регулирования пропорциональных регуляторов давления прямого действия (показан на рис. 85) вполне приемлема и достаточна для технологических процессов. Это сбалансированный по давлению односедельный клапан прямого действия. Импульс от паропровода низкого давления передается через охладитель импульса и далее по импульсной трубке на нижнюю часть диафрагмы. Сила пружины действует в противоположном направлении. Сила пружины настраивается вручную с помощью маховика и определяет величину редуцированного давления

8.1.2. Правильный монтаж редукционного клапана очень важен для нормальной работы данного клапана. рис. 86.

Редукционные клапаны прямого действия работают большую часть времени в положении дросселирования. Даже небольшие частицы грязи могут самым негативным образом влиять на нормальную работу этих клапанов. Поэтому перед каждым редукционным клапаном прямого действия рекомендуется установить сетчатый фильтр. Частицы воды во влажном паре, пролетая на высокой скорости через клапан, приводят к кавитации и эрозии и, как результат, заметно ускоряют износ клапана и седла. При остановах системы в результате конденсации пара в паропроводах остается конденсат. Этот конденсат скапливается, в том числе, и в самой нижней точке перед редукционным клапаном При запусках пар проходит над поверхностью холодного конденсата, в результате чего могут возникать гидроудары, которые приводят к преждевременному выходу из строя диафрагмы и сильфона редукционного клапана. Поэтому паропроводы перед редукционными клапанами необходимо дренировать с помощью конденсатоотводчиков. Если паропровод после редукционного клапана поднимается наверх, то после редукционного клапана в точке подъема паропрово¬да надо предусмотреть ещё один дренаж. Если редукционный клапан установлен на вертикальном паропроводе с потоком снизу вверх, то дренаж непосредственно перед редукционным клапаном можно не предусматривать. Примеры правильного монтажа редукционных клапанов прямого действия показаны на Рис. 86. Точка отбора импульса из паропровода низкого давления должна находиться на расстоянии не менее 1 метра после редукционного клапана прямого действия. Это расстояние необходимо для стабилизации потока пара после редуцирования.

8.1.3. Если необходимо редуцировать достаточно высокое давление пара до очень низких значений, то, скорее всего, одного клапана будет уже недостаточно. В таких случаях можно использовать два редукционных клапана, установленных последовательно (см. рис. 87). Если перепад давления достаточно большой (P2

Принцип работы

РДВ, несмотря на свою простую конструкцию, предназначен для целого ряда полезных функций. Он не только уменьшает число протечек в магистрали, но и защищает соединенное с системой оборудование, которое чувствительно к перепадам воды.

Проточный

Данный вид водяного регулятора собран без каких-либо подвижных элементов. Благодаря этому возрастает его надежность и срок эксплуатации.

Водяное давление в проточном редукторе уменьшается за счет разделения воды на отдельные потоки, разливающиеся по каналам устройства. На конце прибора они снова соединяются в один поток, но уже более медленный.

Применяется для систем полива и орошения. Для полноценной работы прибора на выходе должен быть установлен вторичный регулятор.

Мембранный

Пропускная способность прибора находится в диапазоне от 0,5 до 3 м3/час. Прибор поставляется с подпружиненной мембраной, которая контролирует потоки воды в системе в квартире.

Пружина воздействует на встроенный клапан, который регулирует размер потока жидкости в системе водоснабжения. Устанавливается мембрана с помощью автономной камеры, которая блокирует попадание грязи внутрь устройства.

Существенный недостаток мембранного редуктора – сложность ремонта и последующего обслуживания.

Поршневой

Считаются наиболее простыми в конструкторском плане. Давление регулируется за счет подпряженных поршней, которые повышают или уменьшают зазор во внутреннем клапане. Для дополнительной регулировки устройство оснащено вентилем. С помощью него пружину можно сжать или ослабить.

Наиболее частой причиной поломки устройства является засорение внутреннего механизма. Для предотвращения попадания твердых веществ из воды редукторы устанавливаются вместе с очистительными фильтрами.

Надежность также не высока за счет множества подвижных частей. Поломка хотя бы одной означает выход из строя всего регулятора.

Электронный

Такой регулятор часто применяют в промышленных системах водоснабжения. Электронное устройство прибора вместе с датчиком движения анализирует данные о давлении потока и решает, надо ли активировать помпу для контроля.

Состоит регулятор из следующих частей:

• датчики;
• электронная плата;
• коммутационная втулка;
• патрубки для установки в магистраль.

Устройства должны поставляться с дисплеем для отображения сведений о давлении воды в трубопроводе.

Электронные редукторы предназначены для постоянного отслеживания водяных потоков, сохраняя при этом систему от гидроударов.

Автоматический

Автоматический РДВ состоит из мембраны и нескольких пружин. Благодаря установленным гайкам, возможна регулировка силы сжатия при напоре воды.

Принцип снижения давления позаимствован у мембранных приборов. Чем ниже давление внутри труб, тем слабее смыкается мембрана.

Единственное весомое отличие от мембранных устройств – наличие коррекционных гаек, с помощью которых выставляется рабочий диапазон.

Устройство предохранительного клапана

Основной корпус клапана изготавливается из латуни методом горячей штамповки. Конструкция этого устройства относительно проста и состоит из нижеперечисленных составных частей:

• Корпус;
• Регулирующий вентиль (ручной регулятор);
• Мембрана запирающая;
• Центральный рабочий шток;
• Пружина.

Принцип функционирования клапана заключается в работе центральной пружины и мембраны, которая при сверхнормативных показателях давления сжимается и обеспечивает выход излишков пароводяной смеси через специальное отверстие для сброса. При нормальных же показателях уровня давления запирающая мембрана, выполненная из эластичных полимерных материалов, плотно прилегает к соединительному отверстию с подающим трубопроводом. Регулятор, расположенный в верхней части устройства, позволяет точно устанавливать необходимые показатели работы клапана. В некотором смысле принцип работы клапана схож с функциональностью расширительного бака. Наличие подтеков воды в районе установки предохранительного клапана свидетельствуют о его срабатывании.

Как проверить масляный насос

О том, что в работе масляного насоса имеются какие-то неполадки, водителя предупредит аварийная лампочка. Собственно говоря, если в системе достаточно масла, а лампа всё равно продолжает гореть, то в работе масляного насоса точно есть сбои.

Чтобы выявить неисправность насоса, можно не снимать его с автомобиля. Достаточно замерить давление масла и сравнить их с показателями нормы. Однако целесообразнее провести полную проверку устройства, сняв его с машины:

1. Загнать ВАЗ 2106 на эстакаду или смотровую яму.
2. Первым делом обесточить автомобиль (снять провода с аккумулятора).
3. Слить масло из системы (если оно новое, то потом можно использовать слитую жидкость повторно).
4. Выкрутить гайки крепления подвески к поперечине.
5. Снять картер двигателя.
6. Демонтировать масляный насос.
7. Разобрать устройство насоса на составляющие: демонтировать клапан, патрубки и шестерни.
8. Все металлические детали обязательно промыть в бензине, очистить от загрязнений и насухо вытереть. Не лишней будет и продувка сжатым воздухом.
9. После чего потребуется осмотреть детали на механические повреждения (трещины, сколы, следы износа).
10. Дальнейшая проверка насоса производится с помощью щупов.
11. Зазоры между зубьями шестерёнок и стенками насоса должны быть не более 0,25 мм. Если зазор больше, то придётся менять шестерню.
12. Зазор между корпусом насоса и торцевой стороной шестерёнок не должен превышать 0,25 мм.
13. Зазоры между осями главной и ведомой шестерни должны быть не более 0,20 мм.

Регулировка давления масла

Давление масла всегда должно быть в норме. Повышенные или заниженные характеристики давления всегда негативно сказываются на работе ДВС. Так, например, недостаток давления может говорить о сильном износе или загрязнении масляного насоса, а чрезмерность давления масла — о заедании пружинки редукционного клапана.

В любом случае потребуется проверить несколько основных механизмов ВАЗ 2106, чтобы найти причину высокого/низкого давления и отрегулировать работу системы смазки:

1. Убедитесь, что в двигатель залито качественное масло, уровень которого не превышает норму.
2. Проверьте состояние пробки для слива масла на поддоне. Пробка должна быть полностью затянутой и не пропускать ни капли масла.
3. Проверить работоспособность масляного насоса (чаще всего выходит из строя прокладка, которую легко заменить).
4. Проверить затяжку двух болтов маслонасоса.
5. Посмотреть, насколько загрязнён масляный фильтр. Если загрязнения сильные, придётся его заменить.
6. Настроить редукционный клапан масляного насоса.
7. Осмотреть шланги подачи масла и их соединения.

Классификация перепускных клапанов дизельных систем

На данный момент существует несколько типов перепускных клапанов, применяемых при сборке автомобилей. Как и было сказано, они могут применяться не только в топливных, но и в масляных системах. Если речь идет именно о клапанах для дизельных топливных систем, то они могут быть следующими:

• Клапаны для многосекционных насосов;
• Перепускные клапаны ТНВД распределительного типа;
• Клапаны дросселирования, располагаемые на входе в насосные секции подкачивающих насосов (аналогично применяются в ТНВД распределительных типов).

Различия в этих клапанах есть, причем весьма серьезные. Давайте начнем с клапанов для многосекционных насосов. Они устанавливаются на передних стенках корпусов насосов и имеют связь с каналами подачи, от которых топливо идет на нагнетательные секции. Такие клапаны можно считать наиболее простыми, т.к. они состоят из корпуса и подпружиненного запорного элементы (шарик или диск). Они же, впрочем, делятся на подтипы:

1. Клапан-болт. Как несложно догадаться из названия, клапан выполняется в виде болта с подпружиненной «начинкой». Как правило, на стенках такого болта свыше двух отверстий для отвода топлива. Сам клапан ввернут в корпус насоса, а обратная магистраль присоединена к ниппелю;
2. Клапан-штуцер. Как и болт, он вворачивается в корпус насоса, однако обратная магистраль присоединяется к наружной резьбе.

Принцип работы перепускных клапанов для многосекционных насосов довольно прост. Если давления в подводящей топливной магистрали не очень высокое, диск или шарик усилием пружины закрывает клапан. Топливо при этом попадает на нагнетательные секции. Когда давление в системе возрастает и устанавливаются условия, при которых работа нагнетательных секций может быть затруднена, клапан открывается – давление вжимает пружину и излишек топлива попадает обратно в топливный бак по обратной магистрали. Как только давление падает ниже порогового значения, клапан снова закрывается. Сразу же отметим, что данное устройство отвечает скорее за сброс давление, чем за удаление воздуха из топливной системы – данную задачу берет на себя клапан-жиклер, располагающийся на фильтре тонкой очистки.
