Редуктор для газового баллона

Как работает редуктор для баллона:

1 Прямой редуктор

Обычный простой редукционный аппарат для газа, состоит из двух камер c областью повышенного и низкого давления разделенных между собой резиновой мембраной. Кроме того, “редукционник” оборудован входным и выходным штуцером. Современные приборы сконструированы так, что сильфонная подводка вкручивается прямо в редуктор. Все чаще можно встретить газовый редуктор с третьим штуцером, предназначенным для монтажа мономера.

После подачи газа по шлангу и далее через штуцер он поступает внутрь камеры. Создаваемое газовое давление стремится открыть клапан. С обратной стороны на клапан давит запорная пружина, возвращая его назад на специальное посадочное место, называемое в простонародье “седло”. Возвращаясь на свое место, клапан препятствует бесконтрольному поступлению газа высокого давления из баллона.

Мембрана

Вторая действующая сила внутри редуктора является резиновая мембрана, разделяющая устройство на область высокого и низкого давления. Мембрана выступает “помощником” высокому давлению и в свою очередь стремится приподнять клапан из седла, открывая проход. Таким образом, мембрана находится между двух противоборствующих сил. Одну поверхность поддавливает нажимная пружинка (не путайте с возвратной пружиной клапана), которая хочет открыть клапан, с другой стороны, на нее давит уже прошедший газ в зону низкого давления.

Нажимная пружина имеет ручную регулировку силы нажатия на клапан. Советуем газовый редуктор купить с посадочным местом под манометр, таким образом вам будет легче осуществлять регулировку нажатия пружины до нужных значений давления на выходе.

По мере выхода газа из редуктора к источнику потребления, давление в камере рабочего пространства понижается, давая возможность распрямиться нажимной пружинке. Она то и начинает выталкивать клапан из седла, снова позволяя наполнить прибор газом. Соответственно давление ползет вверх, надавливая на мембрану уменьшая размер нажимной пружинки. Клапан перемещается назад в седло суживая щель, уменьшая наполнение газом редуктор. Далее процесс повторяется до тех пор, пока давление не выравнивается до установленного значения.

Следует признать, что редукторы для газовых баллонов прямого типа ввиду сложной конструкции, не пользуются повышенным спросом, гораздо более широкое распространение нашли редукторы обратного типа, к слову сказать они считаются приборами с высокой степенью безопасности.

2 Обратный редуктор

Функционирование прибора, заключается в противоположном действии описанном выше. Сжиженное голубое топливо подается в камеру где создается высокое давление. Баллонный газ накапливается и мешает клапану открыться. Чтобы обеспечить поступление газа в бытовой прибор, требуется повернуть регулятор по направлению правой резьбы.

С обратной стороны ручки регулятора находится длинный винт, который накручиваясь надавливает на нажимную пружинку. Сжимаясь она начинает изгибать эластичную мембрану в верхнее положение. Таким образом, передаточный диск посредством штока, оказывает давление на обратную пружинку. Клапан приходит в движение, начинает приоткрываться, увеличивая зазор. Голубое топливо устремляется в щель и заполняет рабочую камеру с низким давлением.

В рабочей камере, в газовом шланге и в баллоне давление начинает возрастать. Под действием давления осуществляется распрямление мембраны, содействует ей в этом постоянно сжимающаяся пружинка. В результате, механических взаимодействий передаточный диск опускается ослабляя обратную пружину, которая стремится вернуть клапан на свое посадочное место. Закрывая зазор, естественно поступление газа из баллона в рабочую камеру ограничивается. Далее с понижением давления в сильфоновой подводке запускается обратный процесс.

Одним словом, в результате сдержек и противовесов, качели удается уравновесить и газовый редуктор поддерживает в автоматическом режиме сбалансированное давление, без резких скачков и перепадов.

Как отрегулировать газовый редуктор?

Заводские настройки выходного давления газа в редукторах, могут отличаться от оптимального для данной сети, поэтому непосредственная регулировка рабочего давления в редукторе газгольдера происходит при его монтаже. Физическая величина зависит от натяжения главной прижимной пружины, которое меняется при смене положения регулировочного винта.

В двухступенчатых стабилизаторах, регулировочный винт может располагаться только на первой ступени редуктора. К таким устройствам относятся модели: Cavagna Group тип 524, GOK PS 16 бар POL x IG G1/2 ПСК СНГ, SRG 7,5 кг/ч.

В некоторых более дорогостоящих моделях итальянской фирмы Cavagna Group, германской GOK, американской Fisher, вторая ступень регулятора так же оснащена регулировочным винтом.

На рынке представлены редукторы для газгольдеров, в которых один рабочий блок вмешает комбинацию двух редукционных ступеней. Он снабжен теми же регулирующими и защитными системами, обеспечивает выходное давление в 37-50 мбар

Обе ступени регулятора высокого давления могут быть подобраны отдельно, тогда комплектацию ступеней, пользователь может выбирать самостоятельно. В этом случае устройства для редукции газа, подключаемые к комплексному клапану, всегда имеют винт регулировки давления, а вторая ступень может быть как с винтом, так и без винта.

Популярными регулируемыми редукторами второй ступени являются устройства фирмы Cavagna Group, тип 992, 998, 998-4.

Первая стадия регулировки давления происходит на клапане отбора паровой фазы газа, посредством встроенного манометра. Дальше газ поступает в камеры редуктора. Если в их комплектацию не входят контрольные устройства, манометр устанавливают непосредственно на выходном патрубке.

Практически на всех редукторах для газгольдера, регулировка выходного давления производится при помощи винта. Регулировочный винт проворачивается ключом через отверстие, находящееся под съемной крышкой редуктора.

Повороты по часовой стрелке увеличивают выходное давление, против – уменьшают.

Кроме манометра и винта, оптимальное состояние системы поддерживает предохранительный клапан. Если давление в камерах повысится выше нормы, то через него произойдет аварийный сброс газа в атмосферу

На выходе из резервуара, после клапана отбора паровой фазы газа, вещество поступает в первую ступень редуктора, стабилизатор преобразует высокое давление диапазоне от 0,2 до 4 бар, в зависимости от модели устройства.

Вторая ступень редуцирует стабильное давление, необходимое для работы подключенного оборудования, равное 10-200 мбар.

Назначение баллонного пропанового редуктора БПО 5-2

Пропановый редуктор БПО 5-2 используется для снижения и стабилизации напора бытового газа, подаваемого из стандартных баллонов таким потребителям, как сварочные горелки и резаки, обогреватели и большое количество других разновидностей потребителей.

Устройство и принцип работы пропанового редуктора БПО 5-2

Этот пропановый редуктор построен по однокамерной схеме, на входе имеет патрубок с резьбовой накидной гайкой для присоединения к баллону. Корпус отлит из алюминиевого сплава, крышка корпуса изготовлена из полиамида.

https://youtube.com/watch?v=eXophZ3QC3M

Особенностью исполнения пропанового редуктора являются его малые размеры и вес, что делает БПО 5-2 удобным в перевозке и хранении.

Технические характеристики пропанового редуктора БПО 5-2

Пропановый редуктор производится старейшим в стране изготовителем газового оборудования — заводом «Нева»:

Технические характеристики редукторов

  • Вес 0,34 кг.
  • Длина × ширина × высота 135 × 105 × 96мм.
  • Рабочая температура -15+45˚С.
  • Максимальное давление на входе 25 кг/см3.
  • Рабочее давление 3 кг/см3.
  • Максимальный расход газа, 5 м3/час.
  • Способ подключения W 21,8-14 ниток на 1″ LH.
  • Рабочее подключение М16х1,5 LH.

Комплектность газового пропанового редуктора БПО 5-2

В комплект поставки входят:

  • Пропановый редуктор в сборе.
  • Технический паспорт.
  • Ниппель под рукав 6,3 или 9 мм.
  • Упаковка.

Меры безопасности при работе с пропановым редуктором БПО 5-2

Пропан является источником повышенной опасности. Чтобы сознательно следовать требованиям безопасности, надо понимать, какие именно угрозы несет в себе сам газ и использующие его устройства:

Меры безопасности при работе с пропановым редуктором БПО 5-2

  • Прежде всего, пропан огнеопасен. Неправильное обращение с ним может вызвать серьезную угрозу жизни и здоровью людей, а также материальным ценностям.
  • Пропаном нельзя дышать. В атмосфере пропана человек погибает. При вдыхании небольших количеств он приводит к отравлению, вызывающему головную боль и рвоту.
  • Пропан взрывоопасен при определенных условиях, при достижении определенной концентрации пропана в воздухе происходит объемный взрыв. Взрыв также происходит при резком повышении температуры в баллоне.
  • При быстром истечении пропана из баллона в атмосферу происходит сильное понижение температуры, которое может привести к тяжелым и глубоким обморожениям.

Правила для работы с пропановым баллоном

Чтобы избежать этих неприятных последствий, при работе с пропаном необходимо соблюдать следующие правила:

  • Не работать с пропаном рядом с источниками открытого огня или сильного нагрева.
  • Не вносить в зону работы другие легковоспламеняющиеся вещества.
  • Не использовать рядом с пропаном несовместимые с ним химически материалы, такие, как нитраты и перхлораты.
  • Не использовать газовое оборудование и арматуру, имеющее видимые механические повреждения и признаки утечки газа.

Правила эксплуатации пропанового редуктора БПО 5-2

Правила эксплуатации содержат, прежде всего, требования неукоснительного соблюдения мер безопасности, перечисленных выше.

Каждый раз перед началом эксплуатации необходимо осмотреть пропановый  редуктор, соединительную арматуру, подводящие шланги на предмет наличия механических повреждений и видимых и слышимых признаков утечки. При обнаружении таких признаков начинать эксплуатацию недопустимо, поврежденное оборудование подлежит ремонту или замене.

Правила эксплуатация пропанового редуктора

Если стрелка манометра  не двигается или , наоборот, скачет при постоянном расходе газа — он неисправен и подлежит замене.

Необходимо также внимательно следить за сроком проведения плановой поверки манометра пропанового редуктора на соответствие паспортным техническим требованиям. Такая проверка должна осуществляться специальной сертифицируемой организацией не реже одного раза в пять лет.

Кроме того, необходимо соблюдать порядок подключения пропанового редуктора к баллону и к потребляющим устройствам. Не реже раза в месяц нужно проверять состояние фильтра и при необходимости очищать его.

Устройство и принцип работы

Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:

  • запорная пружина;
  • мембрана, реагирующая на давление смеси;
  • редуцирующий клапан.

Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

Прямой

Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:

  • штуцер, обеспечивающий подачу газовой смеси;
  • манометр – указывает на давление в емкости;
  • обратная пружина, перекрывающая клапан;
  • ячейка для сжиженного газа;
  • клапан – от его смещения зависит объем выходящего газа;
  • предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
  • выходной манометр – указывает на рабочее давление;
  • ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
  • регулирующий винт – он регламентирует смещение мембраны;
  • запорная пружина;
  • мембрана – гибкая пластинка, отворяющая клапан;
  • штифт между пружиной и клапаном.

Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.

В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.

Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

Обратный

Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.

Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.

Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.

Вопрос эксперту

Какой редуктор безопаснее?

Редуктор обратного действия считается более безопасным.

Типы редукторов

Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:

  • редукторы для горючих газов – водорода, метана, пропана, смесей;
  • для инертных газов – гелия, азота, аргона.

У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.

Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.

Критерии выбора

Чтобы правильно подобрать устройство, необходим оценить несколько параметров.

  • Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
  • Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
  • Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
  • Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.

Необходимость использования газовых редукторов

Без установки специального устройства – редуктора – давление в автономной газовой сети теряет стабильность и меняется в зависимости от наполнения баллона и состава топлива. Чтобы этого не происходило, и устанавливают прибор с расходомером-манометром, по показаниям которого можно судить о рабочем давлении.

Регулирующее оборудование требует обслуживания и время от времени проходит поверку, которую производят представители обслуживающей организации – службы Горгаза или Облгаза.

Собственники жилья не допускаются к поверке газовых редукторов, но могут контролировать действия рабочих, поэтому разберем по порядку все важные моменты – от конструкции прибора до периодичности вызова газовиков.

Устройство, принцип работы и виды

Конструкция редуктора отличается простотой, но в основе его производства лежит высокая точность изготовления всех элементов.

Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.

Детали пропанового устройства:

  • металлический или полимерный корпус;
  • присоединительный патрубок с накидной гайкой;
  • рабочий патрубок с резьбой;
  • фильтрующий узел;
  • две камеры, между которыми расположена мембрана;
  • клапан с седлом на штоке;
  • две пружины – задающая и возвратная;
  • манометр.

Выделяют два вида пропановых редукторов: 1-ступенчатые и 2-ступенчатые. Отличие состоит в способе понижения напора: в одноступенчатом процесс происходит в один этап, в двухступенчатом – в два. Конструкционное отличие второго – в наличии камеры высокого давления и дополнительного клапана.

Двухступенчатое устройство целесообразно применять для баллонов, у которых на входе высокое давление, но в быту чаще используют одноступенчатые модели.

Чтобы отличить пропановый прибор от кислородного или других, его помечают красным цветом, но встречаются и устройства «металлик».

Принцип работы состоит в регулировке давления. Поступая через патрубок в камеру высокого давления, газ давит на мембрану. Клапан открывается посредством пружины и пропускает топливо в следующий отсек – камеру низкого давления.

Там газ воздействует на мембрану с другой стороны, в результате чего давление приобретает рабочие параметры. Как только это происходит, клапан закрывается. Процесс повторяется по мере изменения параметров.

Соединение с газопроводом, ведущим к газовой плите, осуществляется через входной патрубок. Для бытовых баллонов выпускают устройства с ниппельным отводом с типовым диаметром 6,3 мм. Они дешевле, чем редукторы для сварочного оборудования.

Правила безопасной эксплуатации

Согласно инструкции по безопасной эксплуатации редукторов для газовых баллонов, необходимо соблюдать ряд правил. Перед использованием устройства нужно убедиться в его исправности и обязательно уточнить дату поверки. Если со дня последней поверки прошло больше года, оборудование применять нельзя – необходимо связаться с технической службой и вызвать специалиста.

Разрешен ввод адаптера только с исправным манометром (или манометрами). Для проверки открывают вентиль баллона и следят за стрелками на приборах. Рабочее давление устанавливают, исходя из показаний манометра низкого давления. Для регулировки медленно поворачивают винт.

При закрытом вентиле производить установку рабочих параметров нельзя. Показатели манометра высокого давления пригодятся, когда вы захотите узнать о наличии пропана в баллонах.

Иногда случаются неприятности, при которых следует срочно вызывать аварийную газовую службу, но некоторые мероприятия можно провести самостоятельно. Если редуктор замерзает, его отогревают паром или горячей водой, предварительно перекрыв и изолировав баллон.

Если вы надолго уезжаете из дома, газ необходимо перекрыть – повернуть отсекатель, установленный внутри дома, и обязательно затянуть вентиль баллона.

Нельзя производить следующие действия:

  • выполнять сварочные работы вблизи действующего газового оборудования;
  • проверять герметичность открытым огнем – зажигалкой или спичкой;
  • отогревать замерзшую арматуру открытым огнем;
  • устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
  • использовать манометры с неподходящими техническими характеристиками;
  • применять не прошедшие поверку, неисправные манометы.

Если устройства или соединения имеют видимые механические повреждения, не рекомендуем использовать автономную сеть – следует вызвать специалиста, который проверит пригодность оборудования и выдаст положительное заключение.

С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.

Виды

Виды редукторов имеют отличия по таким признакам:

  1. Вид. Постовая модель – для баллонов. Центральная – для трубопроводов.
  2. Метод работы.
  3. Тип подключения.
  4. Внешний облик.
  5. Пропускной потенциал.
  6. Уровень редуцирования. 1 или 2 камеры.

Есть бытовые и промышленные виды. Вторые оснащают манометрами.

Так как значение редуктора для газовой ёмкости велико И безопасность, и стабильная работа и т.п), то вопрос, нужен ли редуктор на газовый баллон, отпадает моментально.

И при выборе прибора следует учитывать соответствие его размеров нуждам аппаратуры, подключаемой через него.

Баллоны с этими устройствами ставят в доме или снаружи. В первой ситуации в помещении должна быть опция стремительного проветривания при опасной ситуации.

Виды устройств по такому критерию, как пропускаемый газ:

  1. Ацетилен. Редуктор имеет белый цвет.
  2. Водород. Тёмно-зелёная окраска устройства.
  3. Кислород. Редуктор голубого цвета.
  4. Пропан-бутан. Красный редуктор.
  5. Метан. Тоже красный.

Версии, рассчитанные для прочих газов, запрещено применять для сжиженных смесей на углеводороде.

Характеристики устройства должны иметь равные параметры с баллоном и аппаратом, на который оно монтируется.

Большое значение имеет и грамотная настройка мощности выходящих газовых потоков. Когда параметры превосходят допустимые значения, автоматика в современной газовой технике её отключает. Если в технике нет такой защиты, может случиться авария.

Есть такие стандарты присоединения к газовой ёмкости (по резьбе):

  1. W 21,8 х 1/14 – вид цилиндр DIN 477/T1. Сокращённо – СП 21,8
  2. G – вид труба — цилиндр. Число после буквы – это шаблонный диаметр (измерение в дюймах).
  3. M – метрический. После буквы ставятся два числа. Первое – диаметр. Второе – дистанцию резьбы (в мм).

Для подключения можно применять обычный гибкий шланг. Штуцер прибора смачивается водой. Для крепежа соединения используется винтовой хомут.

Для подключения сильфонных шлангов используется переходник с резьбой. Он вкручивается взамен штуцера. После чего происходит проверка – пропускается газ при невключённых аппаратах. Откручивается вентиль расходования газа и выворачивается контролирующий винт. Пружина предельно ослабляется. Когда манометр отражает плавное развитие давления, устройство не пригодно.

Собрав систему, нужно устроить приход газа от ёмкости к редуктору. Нужно вращать настроечный винт, назначить оптимальное давление на выходном участке. Места контактов смачиваются мыльным составом. Это проверка утечки газа.

Как работает газовый редуктор?

Редуктор прямого действия

Газ под большим давлением из баллона поступает в камеру, оборудованную запорным клапаном. Клапан под воздействием избыточного давления открывается и начинает упираться в седло. После чего газ перестает подаваться на выход.

Мембрана, отвечающая за регулирование давления, под действием пружины начинает смещать клапан от поверхности седла. Давление снижается ввиду незначительного прохода и достигает безопасного, пригодного для эксплуатации.

Далее распрямившаяся пружина позволяет клапану открыть доступ к поступлению нового объема газа из баллона, и процесс регулирования повторяется. На нерегулируемых редукторах усилие пружины настраивается на заводе-изготовителе, являясь регулятором давления.

Редуктор обратного действия

Здесь принцип несколько иной. Поступающий газ от источника прижимает клапан к седлу, препятствуя его выходу. В конструкции заложен винт, при помощи которого регулируется усилие сжимания пружины.

Сжимая пружину винтом (регулятором), предохранительная мембрана изгибается, пропуская некоторое количество газа. Опорный диск приводит в действие обратную пружину после чего клапан поднимается, освобождая путь топливу.

Рабочая камера имеет такое же давление, как и в баллоне. Мембрана под действием пружины переходит в исходное состояние, и опорный диск перемещается книзу, при этом давя на обратную пружину. Вследствие чего клапан придавливается к седлу корпуса.

Стоит сказать, что многие отмечают большую популярность редукторов обратного действия. Они более безопасны при эксплуатации.

Как выбрать бытовой пропановый редуктор

Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

  • рабочее давление;
  • расход газа.

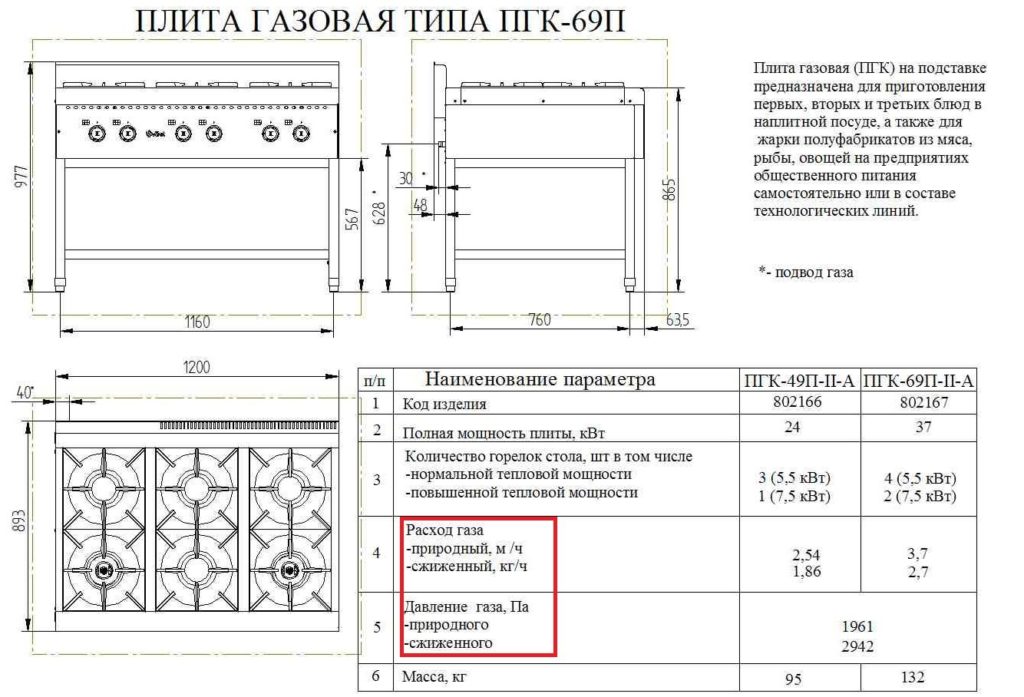

Образец паспорта на газовую плиту

Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1.5 кг/ч (kg/h)

Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.

Для справки:

1 кг ~ 1,9 л ~ 0,45 м3 (для пропан — бутана)

1000 Па — 1 кПа — 10 mbar

30 mbar — 0,03 bar

1 bar-0.99 атм.

Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.

Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке

Правила установки и эксплуатации  газового редуктора

Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.

Подключение через штуцер

Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:

  1. Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
  2. Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
  3. К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
  4. Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.

Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.

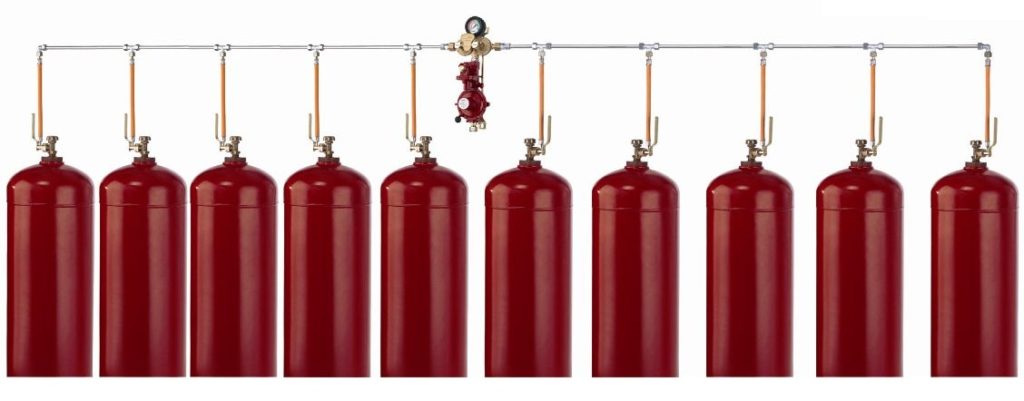

Пример подключения пропанового редуктора в групповой баллонной установке

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
