Назначение и виды воздухоотводчиков

О назначении устройства нетрудно догадаться по его названию. Элемент применяется в схеме с целью удаления воздуха из системы или отдельных приборов и агрегатов, который там появляется при таких обстоятельствах:

  • во время заполнения всей сети трубопроводов или отдельных ветвей системы водой;
  • в результате подсоса из атмосферы вследствие различных неисправностей;
  • в процессе эксплуатации, когда растворенный в воде кислород постепенно переходит в свободное состояние.

Для справки. В промышленных котельных подпиточная вода перед попаданием в котел проходит стадию деаэрации (удаление растворенного воздуха). В результате водопроводная вода, изначально содержащая до 30 г кислорода на 1 м3, становится пригодной к эксплуатации с показателем менее 1 г / м3. Однако подобные технологии достаточно дороги и не применяются в частном домостроении.

Задачей воздухоотводчика является спуск воздуха из системы отопления во избежание образования воздушных пробок. Последние серьезно препятствуют свободной циркуляции жидкости, из-за чего одни участки системы могут перегреваться, а другие наоборот остывать. Кроме воздуха в трубопроводах могут скапливаться и другие газы. Например, при высоком содержании растворенного кислорода в теплоносителе процесс коррозии стальных труб и деталей котла значительно ускоряется. Происходит химическая реакция с выделением свободного водорода.

В нынешних схемах домовых систем отопления применяется 2 вида воздушников, отличающихся по конструкции:

  • ручные (краны Маевского);
  • автоматические (поплавковые).

Каждый из этих видов устанавливается в различных местах, где есть опасность возникновения воздушной пробки. Краны Маевского имеют традиционное и радиаторное исполнение, а конфигурация автовоздушников бывает прямой и угловой.

Принцип действия вентиляционного клапана

Вентиляционный прибор стенового монтажа устанавливают для подачи притока воздуха при отсутствии других устройств. Это недорогой способ понизить влажность и избежать запотевания окон, грибка на стенах. Не всегда получается только одним клапаном обеспечить вентиляцию, но он помогает поддерживать минимальный воздухообмен.

Вентиляционное устройство Вентс.

Клапан устанавливается в наружную стену с таким расчетом, чтобы поток воздуха проходил через жилые помещения и покидал здание через вентиляционные каналы или вытяжную систему. В нем нет электропривода, движение происходит из-за разницы атмосферного и внутреннего давления. Производительность изделия зависит от погодных условий, этажа, состояния вытяжной системы.Каждая модель оснащается заборными и раздающими устройствами, фильтрами, сопротивления в которых уменьшают производительность.

Перепад давления индивидуален для каждого здания и климата, и определить точное значение производительности вентиляционных устройств естественного типа сложно. При хорошей вытяжной системе и нормальных атмосферных условиях устройства подбираются с учетом перепада давления в 10 Па. При тех же условиях сравниваем работу разных вентиляционных клапанов. Показатели прибора определяем по графику производительности.

Виды возвратных устройств

В системах вентилирования помещений применяются следующие разновидности обратных клапанов:

  • воздушные заслонки – гравитационные и пружинные;
  • лепестковые (мембранные);
  • двухстворчатые типа «бабочка».

Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых ) встречаются комбинированные модели – корпус металлический, створка пластиковая.

Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.

Канализационный аэратор – эффективное решение проблемы неприятного запаха в помещении

Одно из важнейших требований к канализационной системе заключается в отсутствии неприятного запаха в жилье. Для этого предпринимается целый ряд мер, к которым относится и канализационный аэратор 50 или 110. Но, что представляет собой данное устройство, какую функцию оно выполняет и что означают эти цифры?

Далее я постараюсь ответить на все эти вопросы, а также расскажу в каких случаях необходимо использовать аэратор.

Что такое аэратор и зачем его используют

Предназначение устройства

Сам по себе канализационный трубопровод герметичен, поэтому не имеет никакого запаха. Однако, обратный поток воздуха может проникнуть в жилые помещения через точки забора, т.е. сантехнические приборы.

Чтобы этого не происходило, между каждым сантехническим прибором и канализацией устанавливают сифоны. Последние обеспечивают гидрозатвор (водяной замок), как на схеме ниже.

Схема гидрозатвора в сифоне

Однако, в некоторых случаях в результате резкого изменения давления в системе гидрозатворы срываются. Происходит это по причине слива большого количества жидкости. На практике срыв гидрозатворов чаще всего происходит после использования, и выглядит это следующим образом:

  • в процессе залпового сброса воды, давление в системе резко возрастает;
  • как только вода попадает в стояк, в системе возникает разряжение давления по причине недостатка воздуха, т.е. вода работает как поршень в насосе – перед потоком давление повышается, а за ним наоборот, разряжается.

Когда в системе происходят подобные процессы, в раковинах и умывальниках раздается характерное бульканье воды, после чего появляется неприятный запах. Чаще всего срыв происходит в одном месте, где гидрозатвор наиболее слабый, т.е. сифон мелкий.

Конечно, далеко не всегда слив большого количества воды приводит к срыву гидрозатворов. Чаще всего причина сильных перепадов давления заключается в недостаточной вентиляции системы. Это может быть вызвано:

  • ошибками проектировки канализационной системы;
  • одновременным использованием большого количества сантехнических приборов, к примеру, в многоквартирных домах;
  • отсутствием фановой (вентиляционной) трубы, которая от стояка выводится на крышу.

Решить проблему в таком случае можно лишь одним способом – установкой дополнительной точки забора воздуха. Но тут возникает другая проблема – из канализации будет просачиваться неприятный запах. Как вы наверняка догадались, для ее решения как раз и предназначен аэрационный клапан для канализации или, сокращенно, аэратор.

На фото – пример использование аэрационного клапана в системе

Таким образом, данное устройство выполняет две важные функции:

  • при возникновении разряженного давления в системе обеспечивает приток воздуха, и тем самым уравновешивает его;
  • предотвращает попадание газов из канализации в помещение в результате избыточного давления.

Устройство

Конструкция канализационных аэраторов предельно простая. Устройство включает в себя несколько основных элементов:

  • корпус – выполнен из того же материала, что и канализационные трубы, т.е. ПВХ;
  • входное отверстие – обеспечивает подачу воздуха при разряжении давления в канализационной системе;
  • запирающий механизм — представляет собой задвижку, которая при повышенном или уравновешенном давлении перекрывает входное отверстие. При разряженном давлении, задвижка открывает отверстие;
  • резиновая прокладка – обеспечивает надежную герметизацию входного отверстия в закрытом состоянии.

Схема устройства аэрационного клапана

По типу устройства, запирающий механизм делится на два вида:

  • шток, который поднимается при разнице давления;
  • односторонняя мембрана.

Следует отметить, что мембранная система является более предпочтительной, так как отличается надежностью. Шток же при длительном бездействии может заклинить в результате попадания мусора. Кроме того, время стабилизации системы у такого устройства выше.

Если вы заметили, что прибор перестал работать или работает некорректно, нужно снять верхнюю крышку и почистить его каналы.

Виды и применение аэраторов

Итак, принцип работы аэратора для канализации мы разобрали. Теперь ознакомимся с видами этого устройства, а также рассмотрим случаи, при которых оправдано его использование.

Как уже было сказано выше, клапана бывают двух типов 50 и 110. Данные цифры говорят о диаметре труб, для которых предназначено устройство. От этого зависит и область его применения.

Аэратор диаметром 110 мм

Аэратор 110 мм

Аэратор для канализации диаметром 110 мм, в зависимости от типа монтажа, бывает двух видов:

Устройство и принцип работы фанового клапана

Теперь рассмотрим, как устроен и как работает воздушный вентклапан для канализации.

Фановый клапан имеет следующее устройство:

  1. Корпус, имеющий сбоку отверстие (через которое и поступает воздух). Выпускается из полимерного материала (полипропилена или ПВХ).
  2. Съемная крышка. Необходима для разборки аэрационного клапана (для чистки или ремонта).
  3. Шток или мембрана. Выполняются из резины.
  4. Уплотняющая прокладка из резины. Ограничивает ход штока, герметизирует конструкцию.

Работает вакуумный вентклапан для стояка следующим образом:

  • когда давление внутри трубы одинаково с атмосферным (или слегка его превышает) — клапан закрыт;
  • когда вода (из унитаза, стиральной машины, крана) попадает в сток — внутри трубы возникает разряжение, смещает шток (мембрану), и открывает клапан;
  • поступающий через клапан воздух уравнивает давление, после чего шток (мембрана) возвращаются на седло (клапан закрывается).

Плюсы и минусы применения

Из преимуществ использования канализационного аэратора:

  • возможность предотвратить появление неприятного запаха внутри помещения (в случае, если нормальная работа вентиляции стояка будет нарушена);
  • возможность обойтись без прокладки фановой трубы (а значит — не делать лишнее отверстие в крыше).

Следует отметить, что использовать клапан на невентилируемом стояке можно, однако эффективно это будет только в малоэтажных постройках. Для многоэтажных домов вентклапана считаются дополнительным компонентом к выводимой на крышу трубе.

В принципе, отдельно их применять тоже можно, но только в качестве крайней меры. И в данном случае потребуется точный расчет как количества устройств, так и их пропускной способности (что должно выполняться на этапе проектирования самого здания).

Устройство и принцип работы воздушного клапана канализации

Из явных минусов канализационного аэратора можно отметить возможность его заедания. Движение штока (мембраны) может ухудшиться как от времени (естественного износа деталей), так и от попадания внутрь какого-то мусора. Второй вариант маловероятен, поскольку посторонние предметы могут попасть внутрь разве что при открытии крышки.

О технических характеристиках (диаметре) и производителях

Основными техническими характеристиками канализационного аэратора являются:

  1. Диаметр. По этому параметру выбирается модель под диаметр трубы.
  2. Пропускная способность (сколько воздуха пропустит за единицу времени).

По диаметру изделия могут быть 50, 75 или 110 мм. Модели диаметром 50 и 75 мм — подходят для установки для отдельных приборов. Изделия диаметром 110 мм — предназначаются для монтажа на сам стояк.

Вентиляционный клапан на стояке

Устройства некоторых клапанов выполнены таким образом, что они подходят сразу для нескольких диаметров (имеют ступенчатый патрубок). К примеру, модель HL900N может использоваться для труб диаметром 50, 75 или 110 мм. Для монтажа на трубы другого диаметра (32, 40 мм) могут применяться переходники.

Что касается пропускной способности: выше уже говорилось, что на 1 л/с воды может потребляться 25 л/с воздуха. Производительность клапанов — от 7-8 л/с (для HL903 и Minivent) и до 32-37 л/с (для HL900N).

На российском рынке представлена продукция примерно десятка производителей. Приведем несколько конкретных брендов:

  1. HL (австрийская фирма, ее продукция — самая дорогая).
  2. McAlpine (Макальпин, английская фирма, среднеценовой сегмент).
  3. Wavin (польский производитель, среднеценовой и дорогой сегмент).
  4. Европласт (украинский бренд, дешевый сегмент).

Где устанавливается фановый аэратор?

Вентиляционный клапан можно установить двумя способами (по месту расположения):

  1. Для стояка. В этом случае он располагается на верхней его части, которая может либо выводиться на чердак, либо располагаться прямо в помещении (санузле).
  2. Для отдельного прибора (допустим, для стиральной машины).

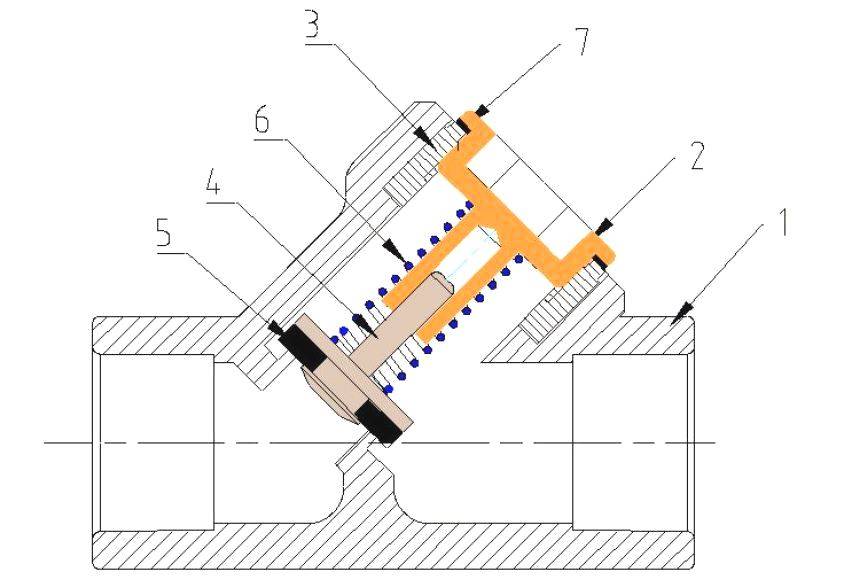

Изготовление и установка обратного клапана своими руками

Хотя на рынке и предлагается большой выбор разновидностей устройств для решения тех или иных задач, некоторые люди решают самостоятельно изготовить клапан. Для этого нужно будет приобрести отдельные элементы будущего изделия и средства крепления.

Необходимые инструменты и материалы

Чтобы самостоятельно смастерить запорную арматуру шарового типа для воды, необходимо заранее приготовить необходимые материалы:

  1. Тройник с внутренней резьбой.
  2. Для седла затвора нужно взять муфту с наружной резьбой.
  3. Пружина из нержавеющей стали. Она должна входить в отверстие свободно.
  4. Пробка. Она будет служить заглушкой для всего устройства и опорой для пружины.
  5. Шарик стальной, диаметр которого чуть меньше номинального диаметра тройника.
  6. ФУМ-лента.

Ход работ

Когда все материалы готовы, можно приступать к процессу сборки изделия. Для этого можно воспользоваться нижеприведенной инструкцией:

  1. Первым делом в тройник закручивают муфту, которая будет служить седлом для затворного элемента. Вкручивать необходимо до тех пор, пока муфта не перекроет боковое отверстие тройника примерно на 2 мм. Это нужно для того, чтобы шарик не выскакивал в боковой проход.
  2. Через противоположное отверстие сначала вставляют шарик, а затем пружину.
  3. Проводят заглушку отверстия, через которое вставляли пружину. Делают это при помощи резьбовой пробки с использованием уплотнительной ленты.
  4. Такое самодельное устройство будет пропускать воду в боковое отверстие за счет того, что прямой поток будет давить на шарик и на пружину, а при отсутствии потока шарик закупоривает проход, вернувшись в изначальное положение под действием пружины.

При самостоятельном изготовлении устройства рекомендуется правильно отрегулировать пружину. Она не должна отклоняться в момент, когда давление в системе низкое, и не быть слишком тугой, чтобы не препятствовать нормальному току жидкости.

Правила монтажа и эксплуатации прибора

Есть ряд правил и рекомендаций, которых необходимо придерживаться при проведении монтажных работ:

  1. При помощью задвижки отключить подачу воды полностью или только на участке проведения монтажных работ.
  2. Устройства, в которых рабочий элемент приходит в закрытое положение благодаря силе тяжести, следует монтировать в горизонтальном положении. На вертикальных магистралях такие устройства будут работать только в том случае, если вода движется по трубопроводу снизу вверх. Все остальные виды затворов можно закреплять как на горизонтальных, так и на вертикальных трубах.
  3. Стрелка на корпусе прибора должна совпадать с направлением движения воды.
  4. Перед устройством рекомендуется установить сетчатый фильтр, который будет задерживать мусор, присутствующий в жидкости.
  5. Чтобы в будущем можно было диагностировать состояние прибора, на выходе из устройства можно закрепить манометр.
  6. Не рекомендуется разрушать лакокрасочное покрытие на корпусе прибора, так как оно выполняет защитную функцию.

Схема подключения

В системах отопления и водоснабжения выбор места установки затвора определяется теми участками, где требуется поток воды или теплоносителя только в одном направлении, а гидравлические особенности системы могут привести к току жидкости в обратном. Эти запорные арматуры следует монтировать в соответствии со всеми требованиями нормативных документов. Существуют следующие схемы подключения:

  1. Если в системе находятся несколько насосов, установленных паралельно друг другу, то клапан следует монтировать на присоединительном патрубке каждого насоса. Делается это для того, чтобы вода не оттекала в обратном направлении через вышедший из строя насос.
  2. Если в систему установлены датчики расхода тепла или счетчики потребления воды, то на их патрубках следует установить клапан. Отсутствие затвора может привести к тому, что вода будет течь в обратном направлении через приборы учета, что приведет к неправильной работе этих приборов и некорректным показателям.
  3. В отопительных системах с общим центром теплоснабжения прибор необходимо установить в узлах смешения на перемычке. Если этого не сделать, то теплоноситель может перейти из подающей трубы в обратную, минуя систему отопления.
  4. В отопительной системе клапан устанавливают на участке, по которому теплоноситель поступает из нагревательного прибора в прибор отопления, если есть вероятность падения давления в этом участке. Это поможет предотвратить обратный отток воды из трубопровода при падении давления в наружной сети. В этом случае на обратном участке необходимо установить редуктор давления, работающий по принципу «до себя».

Схема подключения.

Клапан на вентиляцию — где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

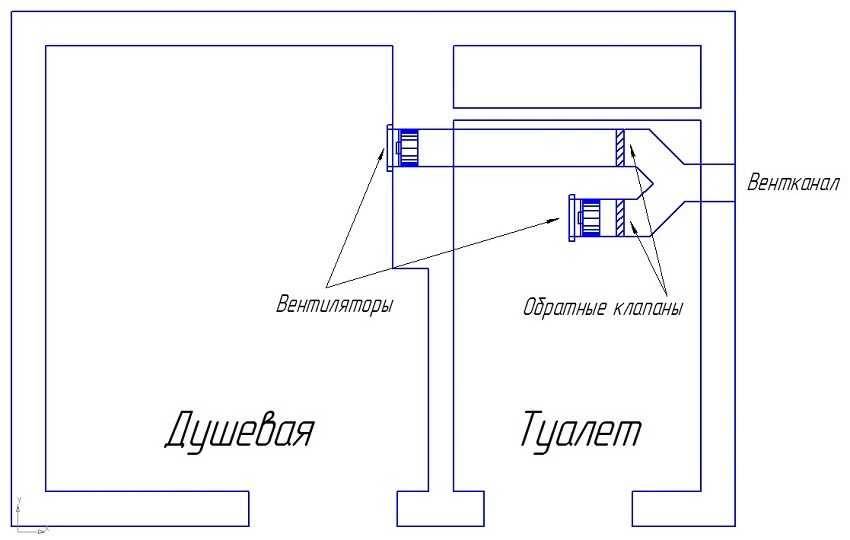

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

  • по материалу изготовления;
  • по форме;
  • по способу функционирования;
  • по месту установки;
  • по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

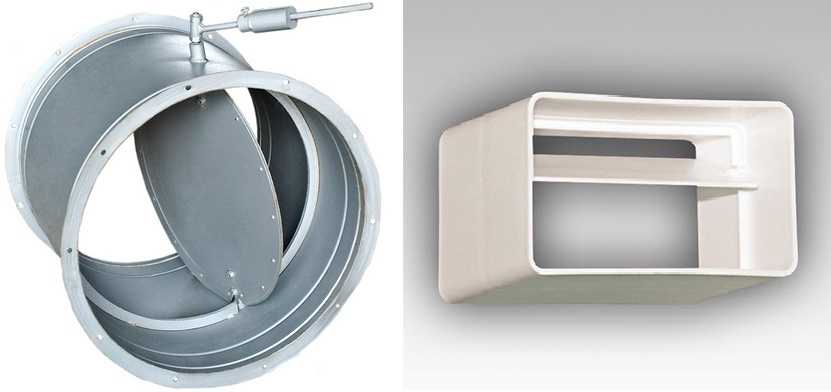

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.
