Устройство бензопилы Husqvarna 236
От своих рыночных аналогов бензопила Husqvarna 236 отличается сбалансированной заводской сборкой, правильно установленным центром тяжести и отсутствием люфтов. В основу устройства садового инструмента вложен фирменный бензомотор, хромированный цилиндр которого имеет объем 38,2 см3. При разработке и производстве двигателя производителем была внедрена фирменная инновационная система XTorq, которая обеспечивает солидную экономию горючего и заметное снижение выбрасываемых в окружающую среду выхлопных газов.
Для запуска мотора бензопила Хускварна 236 комплектуется долговечным ручным стартером. За плавный и облегченный запуск холодного ДВС в устройстве модели отвечает насос для предварительной подкачки горючего. В базовую комплектацию мотора входит фирменная центробежная система очистки воздуха Airinjection, которая более эффективно фильтрует воздух, предотвращая, тем самым, быстрое засорение карбюратора. Для более удобной эксплуатации садового инструмента в его устройство входят стальные изолирующие пружины, которые отделяют рукоятки от работающего двигателя.
За непрерывную связь мотора и рабочих органов садового инструмента Husqvarna в его оснащении отвечает фирменная система сцепления, все запчасти которой изготовлены из кованых металлических сплавов. Механизм выдерживает интенсивное трение и длительную работу под высокими и переменными нагрузками.
Рабочие органы бензопилы Husqvarna представлены пильной гарнитурой, состоящей из кованой металлической 35-сантиметровой шины и цепи с 52 звеньями и шагом 3/8 «. За стабильную и непрерывную смазку гарнитуры отвечает встроенный масляный насос, исправно работающий в полностью автоматическом режиме. Насос гарантирует интенсивное вращение цепи с максимальной скоростью 16,3 м/c. Этого достаточно для эффективного распила даже самой твердой древесины.
Внутренние детали и рабочие механизмы фирменной бензопилы Husqvarna помещены в прочный корпус, изготовленный из ударостойкого пластика. В задней его части расположены все нужные для непрерывной работы кнопки, рычаги и переключатели.
Какие карбюраторы используются на китайских бензопилах
Самые оптимальные конструкции карбюраторов для бензопил разработаны ведущими мировыми производителями – немецким Stihl, японским Walbro и других. Эти лучшие разработки превзойти трудно. Поэтому большинство китайских производителей копируют лучшие модели.
Некоторые безымянны, от неизвестного производителя и не имеют даже маркировки. Их предлагают просто для конкретной модели бензопилы. Например, карбюратор для бензопилы Stihl MS 361.
Другие имеют фирменные наименования известных брендов.
Третьи имеют собственные броские названия – в русской транскрипции Кинг-конг, Технопарк, Резет и другие.
Как снять карбюратор и нужно ли это делать перед настройкой
В том случае, если бензопила не развивает обороты либо, напротив, работает на излишне высоких, карбюратор можно настроить, не снимая.
Но если бензопила не заводится, обороты зависают на одном уровне или она работает нестабильно. Настройка карбюратора бензопилы не изменит ситуацию. Его необходимо снять для прочистки или замены деталей. Действовать при этом необходимо в следующем порядке:
- Открутив удерживающие крепления, снимаем верхний кожух пилы.
- Снимаем прокладку и часть воздушного фильтра, открутив болты либо отщелкнув крепления.
- Справа на карбюраторе находится топливный шланг. Снимаем его вместе с тягой управления воздушной заслонкой.
- Снимаем карбюратор с удерживающих его креплений.

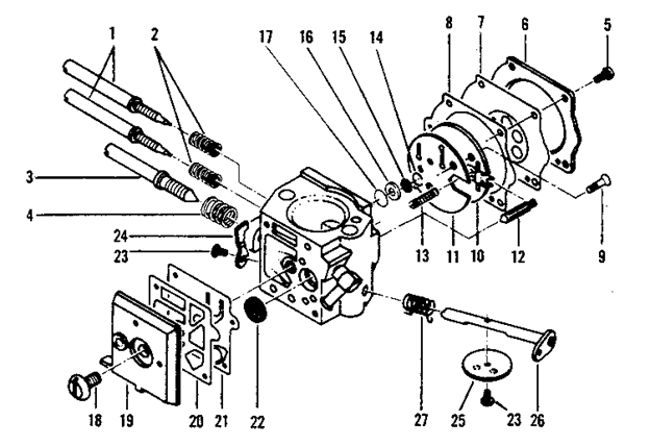

Разборка карбюратора выполняется в соответствии с поставляемой в комплекте инструкцией
При разборке с особой осторожностью необходимо складывать детали на заранее подготовленную ткань. Из-за малых габаритов есть риск потерять компоненты при разборке и промывке
Все полученные таким образом детали промывают в специальной жидкости, сушат и протирают тканью, не оставляющей ворса.
Каналы, трубки и жиклеры продувают сжатым воздухом, по возможности, предварительно промыв их в ультразвуковой ванне.
Поэтапная регулировка
Специалисты рекомендуют производить самостоятельную регулировку карбюратора в рассматриваемой модели, придерживаясь следующего плана:
- В первую очередь нужно отрегулировать 1 винт, затем приступить ко второму и только в последнюю очередь заняться регулировкой винта, отвечающего за работу холостого хода.
- Далее необходимо определить, какие самые большие обороты холостого хода. Для этого нужно аккуратно поворачивать 1 винт по ходу часовой стрелки. Найдя самый большой показатель, элемент следует провернуть на ¼ оборота против хода часовой стрелки. Если в ходе этой операции цепь продолжит вращение, работая на холостом ходу, винт Т нужно медленно поворачивать против часовой стрелки, пока цепь не прекратит вращение.
- Используя для регулировки винт Н, реально изменить как мощность агрегата, так и частоту его оборотов. Однако стоит иметь в виду, если карбюратор длительное время будет работать за счет обыденной смеси и на повышенных оборотах, это может стать причиной выхода из строя бензопилы.
- Для проведения регулировки винта Н нужно сделать следующие шаги:
- прогреть двигатель агрегата на протяжении 15-20 секунд, выбрав режим полного хода;
- повернуть на ¼ оборота Н-элемент против часовой стрелки;
- оставить двигатель в рабочем состоянии на 10-15 секунд;
- при помощи тахометра проанализировать, каков показатель максимальных оборотов;
- если полученные данные не совпадут с паспортными, процесс следует вновь повторить.
Читать также: Станок для раскроя дсп
Понять, что регулировка произведена правильно поможет четырехтактный звук двигателя. Если смесь после регулировки окажется слишком обедненной агрегат будет издавать визжащий звук. При слишком насыщенной смеси из глушителя начнет появляться дым. Если в арсенале домашних умельцев имеется прибор под названием тахометр, то можно приступить к самостоятельной регулировке Н-винта. При иных обстоятельствах лучше обратиться за помощью к специалистам.
- После того как первые элементы будут отрегулированы, можно заняться регулировкой винта холостого хода, производя операцию в следующей последовательности:
- активировав работу двигателя, следует аккуратно начать поворачивать винт Т по ходу часовой стрелки;
- поворачивать элемент необходимо до тех пор, пока не начнет вращаться цепь агрегата;
- на следующем этапе винт нужно начать поворачивать в обратном направлении, чтобы остановить вращающие движения цепи.
Понять, что удалось верно установить число холостых оборотов, поможет равномерная работа двигателя, в любых направлениях, с необходимым запасом оборотов, во время вращения цепи.
Самостоятельно понять, что работу удалось сделать правильно, удастся по работе двигателя, который должен моментально разгоняться и издавать четырехтактный звук на полном газу. Если же агрегат будет запускаться с затруднениями, двигатель не сможет незамедлительно разогнаться, следует вновь произвести повторную регулировку первого винта, чтобы обогатить обедненную смесь.
Современные бензопилы имеют сложную систему и состоят из нескольких основных узлов, которые периодически требуют обслуживания и регулировки. В этой статье поговорим о том, как отрегулировать карбюратор на бензопиле Хускварна.
Поэтапная регулировка
Специалисты рекомендуют производить самостоятельную регулировку карбюратора в рассматриваемой модели, придерживаясь следующего плана:
- В первую очередь нужно отрегулировать 1 винт, затем приступить ко второму и только в последнюю очередь заняться регулировкой винта, отвечающего за работу холостого хода.
- Далее необходимо определить, какие самые большие обороты холостого хода. Для этого нужно аккуратно поворачивать 1 винт по ходу часовой стрелки. Найдя самый большой показатель, элемент следует провернуть на ¼ оборота против хода часовой стрелки. Если в ходе этой операции цепь продолжит вращение, работая на холостом ходу, винт Т нужно медленно поворачивать против часовой стрелки, пока цепь не прекратит вращение.
- Используя для регулировки винт Н, реально изменить как мощность агрегата, так и частоту его оборотов. Однако стоит иметь в виду, если карбюратор длительное время будет работать за счет обыденной смеси и на повышенных оборотах, это может стать причиной выхода из строя бензопилы.
- Для проведения регулировки винта Н нужно сделать следующие шаги:
- прогреть двигатель агрегата на протяжении 15-20 секунд, выбрав режим полного хода;
- повернуть на ¼ оборота Н-элемент против часовой стрелки;
- оставить двигатель в рабочем состоянии на 10-15 секунд;
- при помощи тахометра проанализировать, каков показатель максимальных оборотов;
- если полученные данные не совпадут с паспортными, процесс следует вновь повторить.
Понять, что регулировка произведена правильно поможет четырехтактный звук двигателя. Если смесь после регулировки окажется слишком обедненной агрегат будет издавать визжащий звук. При слишком насыщенной смеси из глушителя начнет появляться дым. Если в арсенале домашних умельцев имеется прибор под названием тахометр, то можно приступить к самостоятельной регулировке Н-винта. При иных обстоятельствах лучше обратиться за помощью к специалистам.
- После того как первые элементы будут отрегулированы, можно заняться регулировкой винта холостого хода, производя операцию в следующей последовательности:
- активировав работу двигателя, следует аккуратно начать поворачивать винт Т по ходу часовой стрелки;
- поворачивать элемент необходимо до тех пор, пока не начнет вращаться цепь агрегата;
- на следующем этапе винт нужно начать поворачивать в обратном направлении, чтобы остановить вращающие движения цепи.
Понять, что удалось верно установить число холостых оборотов, поможет равномерная работа двигателя, в любых направлениях, с необходимым запасом оборотов, во время вращения цепи.
Самостоятельно понять, что работу удалось сделать правильно, удастся по работе двигателя, который должен моментально разгоняться и издавать четырехтактный звук на полном газу. Если же агрегат будет запускаться с затруднениями, двигатель не сможет незамедлительно разогнаться, следует вновь произвести повторную регулировку первого винта, чтобы обогатить обедненную смесь.
Регулировка Карбюратора Бензопилы Husqvarna 137
Описание процесса регулировки карбюраторов бензопил Хускварна. Главные препядствия, которые можно решить с помощью опции свойства и количества горючего.
Современные бензопилы имеют сложную систему и состоят из нескольких главных узлов, которые временами требуют обслуживания и регулировки. В этой статье побеседуем о том, как отрегулировать карбюратор
на бензопиле Хускварна.
В каких случаях карбюратор бензопилы Хускварна требует регулировки
Заморочек, решением которых может стать регулировка
карбюратора, довольно много. Регулировка карбюратора бензопилы Хускварна нужна при возникновении таких дефектов, как:
- Завышенные обороты холостого хода;
- Сильное дымление при работе инструмента;
- Затруднённый пуск прохладного либо жаркого мотора;
- Отсутствие тяги и пониженные наибольшие обороты.
Это никак не полный перечень заморочек, решением которых может стать настройка карбюратора Хускварны. В ряде всевозможных случаев, настройка свойства и количества топливной консистенции проводится после проведения полгого ремонта мотора либо в процессе планового ТО бензопилы.
Производитель Хускварна АВ советует проводить регулировку карбюратора до и после проведения обкатки.
Устройство и принцип работы карбюратора Хускварна
Для удачного проведения опции карбюратора бензопилы
Хускварна следует знать его устройство и осознавать то, как он работает. По сути все не так трудно, как кажется на 1-ый взор.
Карбюратор пилы имеет интегрированный топливный насос, который отвечает за транспортировку консистенции бензина с маслом, также диафрагму, игловатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу горючего в главную камеру и две заслонки.
Одна из заслонок создана для регулировки подачи горючего в цилиндр при нажатии на газ, она именуется дроссельной, 2-ая отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения пуска прохладной бензопилы Хускварна. В тот момент, когда оператор перекрывает с помощью воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной консистенции и повышение её подачи в цилиндр, за счет чего бензопила
запускается намного легче, чем в этом случае, когда прохладный пуск проводится в обыкновенном режиме.
READ Бензопила Штиль Первый Запуск Видео
В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет горючее и предутверждает поступление воздуха в основную камеру. Нередко трудности при работе пилы могут быть вызваны недостатками конкретно этого элемента. К примеру, клапан, при неверном хранении бензопилы может залипнуть, подача горючего закончится, что сделает работу мотора неосуществимым. Также нарушения в работе форсунки могут стать предпосылкой подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, пригодится проведение ремонта либо подмена узла.
За настройку свойства и количества консистенции, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:
- Винт (L) – регулирует количество горючего в режиме низких и средних оборотов;
- (H) – отвечает за тягу на больших оборотах и их количество;
- (Т) – изменяет положение заслонки дросселя, тем регулирует количество топливной консистенции, поступающей в цилиндр и работу мотора инструмента в режиме холостого хода.
Винты (L) и (H) нельзя регулировать, не имея определенных познаний и опыта. Некорректная настройка свойства и количества топливной консистенции может привести к тому, что движок закончит работать либо будет работать некорректно, что приведет к его резвому износу либо даже заклиниванию.
Технические характеристики бензопилы Husqvarna 240
Основой пилы Husqvarna двести 40 является 2-тактный движок с карбюратором. Работает на бензиново-масляной консистенции. Моторесурс увеличен за счет усовершенствований кривошипно-шатунного узла и специального покрытия цилиндра. Экономия горючего снижена на 20% благодаря инноваторской системе X-Torq, которая также понижает вредность отработанных выхлопных газов. Емкий бак для горючего и маленькой расход горючего продлевают время работы инструмента, без перерыва на дозаправки.
В остальном пила имеет такие технические свойства:
- производительность – два л. с.;
- шаг цепи – 3/8 дюйма;
- вместительность бака для горючего – триста мл;
- бачок для масла – двести мл;
- длина шины – 40 см;
- вес – 4,7 кг.
Устройство и принцип работы карбюратора Хускварна
Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.
Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.
Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна.
В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.
Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.
За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:
- винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
- (H) – отвечает за тягу на высоких оборотах и их количество;
- (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.
