Регулировка холостого хода бензопилы partner

Основные особенности настройки бензопилы партнер

Пила партнер 350 при регулировке карбюратора выполненной грамотно, способна функционировать исправно и надежно. На базовом этапе регулировки необходимо завернуть регулировочные винты до максимума. Данные винты имеют специальное обозначение — «L» и «H». Они заворачиваются медленно до необходимого упора. Выполняется операция по часовой стрелке. Затем, винты потребуется отвернуть в обратном порядке в полтора раза.

Далее, регулировка карбюратора оборудования партнер 350 своими руками подразумевает выполнение следующего перечня действий:

На протяжении 10 минут необходимо выполнить прогревание заводского мотора husqvarna для ремонта. Данный вид работы производится на средних оборотах.
Производится вращение винтов «S», «LA», «T». Можно воспользоваться схемой. Это необходимо делать против часовой стрелки, на холостом ходу. Операция продолжается до тех пор, пока мотор не перейдет в устойчивый режим функционирования
Обратите внимание, что при выполнении такой регулировки карбюратора на бензопиле партнер цепь должна находится в неподвижном положении. Если при функционировании на холостом ходу вы заметили, что двигатель глохнет, необходимо выполнить поворот винта по часовой стрелки
При замечании подвижности цепи выкручиваем винт против часовой стрелки.
По итогам проведенной деятельности необходимо произвести диагностику работоспособности заводского двигателя 340s. Это необходимо сделать на максимальной скорости и во время ускорения. Если в результате плавного нажатия на акселератор вы обнаружили, что количество оборотов увеличилось до нужного значения за незначительный отрезок времени, то двигатель устройства функционирует исправно. Количество максимальных оборотов на холостом ходу проверяется с помощью винта «H». Его потребуется вращать по часовой стрелке и против. Если максимальная частота оборотов превышает 11500 – 15000 об/мин, то это символизирует о том, что агрегат функционирует «на полную мощность и могут возникнуть трудности в системе зажигания

При возникновении сбоев в процессе вращения, важно прекратить данную операцию и отрегулировать узел в пиле хускварна. Регулировать нужно до получения нужного результата.

ПроизводительPartner — 350, 351
Объем цилиндра. см³	31,8	36	34
Диаметр цилиндра, мм	38	38	38
Ход поршня, мм	28	32
Мощность (при об. 9000 за 1 мин), кВт л.с.	1,5/2,0	1,6/2,2	1,3/1,8
Максимальные об.без нагрузки, 1 /мин	14000	12000
Крутящий момент (при 5500 за 1 мин), Nm	1,5
Вибрация на трубчатой рукоятке, мл/сек²	4,6	4,9
Вибрация на задней ручке, мл/сек²	7,3	7,7
Уровень звукового давления, дБ	98	98
Мощность звука, дБ	106	118
Объем топливного бака, л	0,25	0,37	0,40
Объем масляного бака, л	0,15	0,19	0,20
Удельный вес, кг/кВт	2,6	2,9	3,6
Вес не заправл. и без реж. инструментов, кг	3,9	4,6	4,7

Принцип действия

Предназначение карбюратора — это подготовка рабочей смеси для подачи её в цилиндры мотора. Этой смесью является бензин и воздух в нужных для работы двигателя пропорциях. Если такое соотношение нарушено, то двигатель будет работать не чётко. Когда смесь имеет много бензина, то непрофессиональной терминологией её называют насыщенной, а если, наоборот, мало, то бедной. Но в любом случае сбой в пропорциях рабочей смеси будет плохо сказываться на работоспособности.

Разные модели бензопил могут иметь разные конструкции карбюраторов, но по принципу действия они все идентичные. Воздух через специальный канал перемещается со скоростью, которую можно регулировать с помощью закрывания или открывания заслонки. Бензин, в свою очередь, попадает в карбюратор через жиклёры и смешивается там с воздухом, создавая специальную смесь, которая и поступает в двигатель.

Давление в поплавковом отделении карбюратора, где перед смешиванием находиться бензин, приближено к атмосферному. При открытии заслонки воздуха становиться больше, так же как и бензина, благодаря чему обороты двигателя увеличиваются. В воздушном канале при этом создаётся разрежение и бензин втягивается в поток воздуха. Это и является принципом действия карбюратора.

Для того чтобы бензопила работала ровно и эффективно, а также при этом не было большого расхода топлива, её карбюратор необходимо настроить соответствующим образом. Перед такими работами нужно предварительно проверить воздушный и бензиновый фильтр. Если на них обнаружена грязь, то следует их заменить.

Настройка бензопилы у большинства моделей, как правило, проводится с помощью трёх винтов — высоких и низких оборотов и холостого хода.

О правильной настройке должны свидетельствовать такие признаки:

Цепь не должна двигаться на холостом ходу.
Мотор работает плавно.
При старте тоже не должно быть обрывов в работе.

Ремонт карбюратора бензопилы своими руками нужно проводить очень осторожно, ведь любая допущенная ошибка может привести к серьёзным последствиям, даже до полной поломки двигателя. Если нет достаточного опыта, то лучше обратиться за помощью специалиста

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

забит воздушный фильтр;
затруднена подача топлива из бензобака в карбюратор;
забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

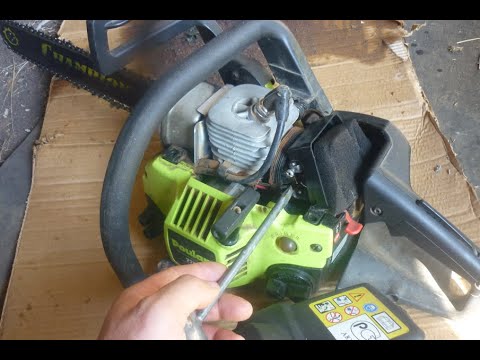

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.
