Регулировка карбюратора бензопилы на примере Huter BS 45
Следует отметить, что при изготовлении бензопил Huter, карбюратор проходит не точную заводскую настройку, связанную с тем, что тестовые условия состава воздуха и горючего отличаются от условий в реальном режиме работы.
Какой карбюратор установлен на бензопиле Huter BS 45
Как писалось выше, данная модель линейки бензопил Huter оснащена мембранным карбюратором фирмы Walbro. Преимущество такого карбюратора заключено в способности дозировать качество и количество топливной смеси, а также, в отличие от поплавковых карбюраторов, в возможности работать в любом положении.
Устройство и принцип работы карбюратора
Карбюратор является одной из важнейших частей бензопилы и служит для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.
Карбюраторы Walbro просты в устройстве. Имеют моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.
Схема карбюратора бензопилы Huter BS-45
В цилиндре двигателя создается разрежение и в камеру карбюратора через канал мембранного насоса, дозированно поступает топливо, благодаря прогибанию управляющей мембраны и перемещению иглы в нижнее положение. Клапаны и заслонки открываются за счет разности давления, тем самым впуская и направляя эти элементы по каналам к диффузору, где воздух и топливо смешиваются, распыляются и поступают в цилиндр двигателя.
Что понадобится для регулировки
Перед тем как начать регулировку карбюратора, следует подготовить необходимые инструменты, материалы и приборы, которые пригодятся в процессе.
- тахометр — для точного определения максимального количества оборотов двигателя;
- шлицевая отвертка — необходима при регулировании винтов.
Приобрести их можно в специализированных магазинах. Электронный тахометр для регулировки оборотов двигателя
Как отрегулировать — пошаговый алгоритм
Настройка карбюратора бензопилы Huter производится с помощью трех регулировочных винтов
- L — регулировка низких оборотов (отвечает за качество топлива);
- H — регулировка высоких оборотов (отвечает за количество топлива);
- T — регулировка холостого хода.
Расположение регулировочных винтов на карбюраторе Huter
В этом же порядке следует производить настройку.
- Предварительно закрутив до конца, винт L, с помощью отвертки, откручивается на 2,5 оборота.
- Винт H, также заранее закрученный до упора, отвернуть на 2,5 оборота.
- Запустить пилу и прогреть в течение 5-10 минут.
- Прогрев пилу, медленно закручивать винт L по часовой стрелке (поворот винта в этом направлении обедняет топливо, что приводит к увеличению числа оборотов), используя тахометр необходимо найти максимальные обороты двигателя на холостом ходу, а затем отпустить винт на 1/4, против часовой стрелки.
- Отрегулировать винтом H работу двигателя на максимальных оборотах, по вышеописанному принципу.
- Далее, на винте T, регулируется холостой ход (против часовой стрелки). Выставить его нужно так, чтобы двигатель работал устойчиво, без посторонних шумов, и до полной остановки движения пильной цепи на холостом ходу (если она вращалась).
- Снова завести пилу и проверить, чтобы она работала ровно, без задымления и визга.
Нюансы настройки
Важно знать, что настройка карбюратора проводится только после того, как проведена полная диагностика пилы, исключены, устранены неисправности других деталей бензопилы (воздушный и бензиновый фильтр, свечу зажигания, прокладку между двигателем и карбюратором)
Когда регулировать самому, а когда лучше отдать в сервисный центр
Самостоятельно настраивать карбюратор можно в том случае, если имеется представление о его принципе работы, и точно выполняется последовательность алгоритма настройки. Если после регулировки в домашних условиях, стабильности в работе бензопилы не достигнуто, следует обратиться к специалисту, во избежание необратимой поломки вашей бензопилы Huter.
Регулировка карбюратора бензопилы на примере Huter BS 45
Следует отметить, что при изготовлении бензопил Huter, карбюратор проходит не точную заводскую настройку, связанную с тем, что тестовые условия состава воздуха и горючего отличаются от условий в реальном режиме работы.
Какой карбюратор установлен на бензопиле Huter BS 45
Как писалось выше, данная модель линейки бензопил Huter оснащена мембранным карбюратором фирмы Walbro. Преимущество такого карбюратора заключено в способности дозировать качество и количество топливной смеси, а также, в отличие от поплавковых карбюраторов, в возможности работать в любом положении.
Устройство и принцип работы карбюратора
Карбюратор является одной из важнейших частей бензопилы и служит для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.
Карбюраторы Walbro просты в устройстве. Имеют моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.
Схема карбюратора бензопилы Huter BS-45
В цилиндре двигателя создается разрежение и в камеру карбюратора через канал мембранного насоса, дозированно поступает топливо, благодаря прогибанию управляющей мембраны и перемещению иглы в нижнее положение. Клапаны и заслонки открываются за счет разности давления, тем самым впуская и направляя эти элементы по каналам к диффузору, где воздух и топливо смешиваются, распыляются и поступают в цилиндр двигателя.
Что понадобится для регулировки
Перед тем как начать регулировку карбюратора, следует подготовить необходимые инструменты, материалы и приборы, которые пригодятся в процессе.
- тахометр – для точного определения максимального количества оборотов двигателя;
- шлицевая отвертка – необходима при регулировании винтов.
Приобрести их можно в специализированных магазинах.
Электронный тахометр для регулировки оборотов двигателя
Как отрегулировать – пошаговый алгоритм
Настройка карбюратора бензопилы Huter производится с помощью трех регулировочных винтов
- L – регулировка низких оборотов (отвечает за качество топлива);
- H – регулировка высоких оборотов (отвечает за количество топлива);
- T – регулировка холостого хода.
Расположение регулировочных винтов на карбюраторе Huter
В этом же порядке следует производить настройку.
- Предварительно закрутив до конца, винт L, с помощью отвертки, откручивается на 2,5 оборота.
- Винт H, также заранее закрученный до упора, отвернуть на 2,5 оборота.
- Запустить пилу и прогреть в течение 5-10 минут.
- Прогрев пилу, медленно закручивать винт L по часовой стрелке (поворот винта в этом направлении обедняет топливо, что приводит к увеличению числа оборотов), используя тахометр необходимо найти максимальные обороты двигателя на холостом ходу, а затем отпустить винт на 1/4, против часовой стрелки.
- Отрегулировать винтом H работу двигателя на максимальных оборотах, по вышеописанному принципу.
- Далее, на винте T, регулируется холостой ход (против часовой стрелки). Выставить его нужно так, чтобы двигатель работал устойчиво, без посторонних шумов, и до полной остановки движения пильной цепи на холостом ходу (если она вращалась).
- Снова завести пилу и проверить, чтобы она работала ровно, без задымления и визга.
Нюансы настройки
Важно знать, что настройка карбюратора проводится только после того, как проведена полная диагностика пилы, исключены, устранены неисправности других деталей бензопилы (воздушный и бензиновый фильтр, свечу зажигания, прокладку между двигателем и карбюратором)
Когда регулировать самому, а когда лучше отдать в сервисный центр
Самостоятельно настраивать карбюратор можно в том случае, если имеется представление о его принципе работы, и точно выполняется последовательность алгоритма настройки. Если после регулировки в домашних условиях, стабильности в работе бензопилы не достигнуто, следует обратиться к специалисту, во избежание необратимой поломки вашей бензопилы Huter.
Инструкция по обкатке бензопил
Перед началом эксплуатации любой бензопилы импортного производства требуется ее предварительная обкатка. Она необходима, с одной стороны, для продления службы бензинового двигателя. Во время фазы обкатки подвижные детали должны сначала приработаться друг к другу, т.к. в приводном механизме наблюдается повышенное сопротивление трения. С другой стороны, во время обкатки можно приобрести необходимые навыки для работы с бензопилой
Это особенно важно для тех, кто работает с бензопилой впервые
Для работы с бензопилой при приготовлении топливной смеси используйте только фирменные масла. Марки масла, которые можно использовать для приготовления топливной смеси, указаны в инструкции по эксплуатации. Четко соблюдайте необходимые пропорции масла и бензина. Октановое число используемого бензина должно быть не ниже 90 (кроме тех случаев, когда это оговорено в инструкции по эксплуатации).
Перед тем, как заводить бензопилу, обязательно проверяйте наличие масла в бачке для смазки цепи. На больших оборотах при отсутствии смазки цепи может выйти из строя цепь и шина. В процессе работы можно легко проверить наличие смазки цепи. При работающей бензопиле на высоких оборотах направьте шину на чистый лист бумаги. При нормально поступающей смазке на листе будет видна полоска масла.
Внимательно прочитайте инструкцию, те разделы, касающиеся запуска горячего и холодного двигателя. Принцип запуска двигателя во всех пилах одинаков. Различия могут быть только в расположении органов управления пилой (кнопка STOP, рычаг воздушной заслонки). Не забывайте перед каждым запуском проверять положение инерционного тормоза. Инерционный тормоз должен быть выключен. При выключенном инерционном тормозе цепь на шине протягивается свободно от руки (эту операцию можно проводить только в рабочих перчатках).
При работе бензопилы с включенным инерционным тормозом возникает оплавление корпуса бензопилы в области сцепления и может возникнуть возгорание бензопилы. Ремонт, который необходим в этом случае, будет признан не гарантийным, и будет производиться только за счет клиента.
Обкатку необходимо производить в течение 3-4 часов. Запрещается при обкатке продолжительное время работать бензопилой в режиме холостого хода. Допускается работа на холостом ходу в течение 15-20 минут с периодической прогазовкой двигателя с интервалом в 20-30 секунд. Затем необходимо продолжить обкатку в рабочем режиме с небольшой нагрузкой. Это подразумевает под собой пиление древесины небольшого диаметра с минимальными усилиями со стороны оператора.
После обкатки бензопилы необходимо предъявить ее в сервисный центр для контрольной настройки карбюратора. Настройку может осуществлять только квалифицированный специалист. После настройки можно использовать бензоинструмент согласно инструкции по эксплуатации.
Рекомендуется периодически (примерно 1 раз в полгода) предъявлять бензоинструмент в сервисный центр для проведения профилактических работ и проверки настройки карбюратора. Эта услуга является платной.
Конструкция и принцип работы
Карбюратор — это устройство, в котором производится смешивание в заданных пропорциях топлива (бензина) и воздуха, с последующей подачей подготовленной смеси в цилиндр двигателя. Практически на всех моделях бензопил установлены карбюраторы одного типа, поэтому устройство и принцип действия у них одинаковы.
Основными элементами конструкции карбюратора являются:
- корпус, который для снижения веса отлит из алюминия. Бензопилы постоянно приходится переносить с места на место, во время работы их удерживают руками, поэтому уменьшить вес инструмента — первоочередная задача производителей;
- диффузор с воздушной заслонкой, которые находятся на входе;
- жиклеры, представляющие собой клапаны для дозированной подачи топлива;
- распылитель, обеспечивающий впрыск бензина в камеру (на схемах он обозначается как главный жиклер);
- топливная (поплавковая) камера.
Рисунок 1 – Схема карбюратора бензопилы Принцип работы карбюратора можно описать как цикл, состоящий из следующих действий:
- Во время запуска двигателя открывается воздушная заслонка.
- Ход поршня создает разряжение в воздушном канале, вследствие чего в диффузор поступает воздух, количество которого регулируется положением воздушной заслонки.
- Из бензобака в поплавковую (топливную) камеру поступает бензин. Скорость его поступления регулируют жиклеры.
- В диффузоре происходит смешивание бензина и воздуха, следствием чего становится образование топливно-воздушной смеси, которая затем поступает в цилиндр двигателя. Чем большее количество смеси поступает в камеру сгорания цилиндра, тем выше будут мощность и частота оборотов на валу двигателя.
Регулировка Карбюратора Бензопилы Хускварна 137
Как верно отрегулировать карбюратор на бензопиле своими руками «Карбюратор – устройство, отвечающее за смесь и подачу горючего в камеру сгорания ДВС».
Рад приветствовать всех любителей «интересных и подходящих мужских игрушек ».
Верная регулировка карбюратора обеспечивает надёжную работу бензопилы во всех режимах, и с экономичным расходом горючего. Вобщем, если убрать слово «бензопилы», то это относится ко всем движкам внутреннего сгорания.
Сейчас побеседуем о том, как отрегулировать карбюратор на бензопиле. Вообщем, такая процедура проводится время от времени. Заводская настройка — это самый наилучший и высококачественный вариант. Но, по мере надобности её делают средством регулировки особых винтов. Разберёмся, как отстроить своими руками:
Из этой статьи вы узнаете:
Принцип работы карбюратора пилы (обобщённо):
Данный аппарат подготавливает воздушно-бензиновую смесь в определённом соотношении. Если этот баланс не соблюдается, то в работе ДВС (бензинового двигателя) происходят сбои. Несоответствующая норме смесь, может быть либо сверхнасыщенной (когда возрастает количество горючего по отношению к воздуху) либо обеднённой (когда воздуха больше чем положено, а горючего меньше).
- Воздушный поток движется по специальному каналу, а заслонка регулирует его скорость;
- Открытие заслонки регулирует количество подачи горючего и воздуха;
- Бензин и воздух, пролетая через диффузор, смешиваются и распыляются;
- Смесь, образованная в итоге этого, поступает через впускной коллектор в камеру сгорания (цилиндр).
Признаки и причины плохой нестабильной работы
Признаки нарушений функционирования карбюратора бензопилы:
- Движок плохо заводится и стремительно глохнет. Вероятная причина: обеднённая смесь.
- Чрезмерное (больше нормы) потребление горючего. Не считая того, насыщенные (больше обыденного) выхлопы. Вероятная причина: сверхнасыщенная смесь.
- Движок не желает работать вообщем. Предпосылки тут две: нет бензина (засорился топливный жиклёр) либо нет искры (неисправна свеча, обрыв высоковольтного провода либо выход из строя электрического блока).
Сам по для себя сбой опций бывает изредка и предпосылки, обычно, последующие:
- Нарушение креплений регулирующих винтов от неисправного (повреждённого) покрытия защитного кожуха. Вероятная причина: неаккуратное прикосновение, попытка грубой регулировки либо сильные наружные вибрации.
- Износ поршневой группы. Здесь конечно, регулировка карбюратора, особо не поможет. Подумайте о ремонте ДВС или замене пилы.
- Загрязнение карбюратора. Вероятная причина: поломка или неудовлетворительное состояние воздушного фильтра, использование некачественного топлива, попадание в топливные каналы окалины, мельчайших опилок и т. д. В подобных случаях, вначале делается промывка всей топливной системы, а уже потом — регулировка.
Регулировка карбюратора своими руками
«По уму» её рекомендуют проводить с использованием тахометра (и умения с ним работать), или если позволяет опыт — на слух (т.е. по звуку определять предельные обороты).
В остальных случаях гарантировать положительный результат, маловероятно. Карбюратор бензопилы настраивается одним, двумя или тремя винтами. Всё зависит от марки пилы.
Рассмотрим вариант регулировки на популярной бензопиле Хускварна. На этом карбюраторе имеются три регулировочных винта с обозначениями:
- Т – регулирование холостого хода;
- L – регулирование минимальных оборотов;
- H – регулирование максимальных оборотов;
How to tune the carburetor on a chainsaw Husqvarna Регулировка карбюратора
набензопиле с помощу трех винтов THL.
Регулировка карбюратора. Хускварна 137-142 АнтиРег!
Харэ кормить китайцев и жлобов. Разбирать и чистить карбюратор
,менять пересохшие диафрагмы ,крутить и.
В первом случае, есть один «видимый» винт холостого хода (Т), а два других (L и H), как правило, скрытых за кожухом. Это неспроста. потребителю делать регулировку только винтом холостого хода, поскольку в остальном, установлены оптимальные заводские настройки. Однако, для некоторых экстремальных режимов остаётся возможность корректировки.
Винт настройки холостого хода может обозначаться у разных производителей, разными буквами. Например, Хускварна (Husqvarna) и Партнёр (Partner) обозначают латинской буквой «T», а другой известный производитель Штиль (Stihl), использует буквы «LA».
Вот, понятная картинка карбюратора бензопилы Хускварна 137:
Скрытые нижние винты (L и Н) служат для регулировки работы карбюратора в тех случаях, когда применяется бензин, отличающийся от рекомендуемого заводом-изготовителем.
Как определить неисправность карбюратора бензопилы?
При эксплуатации бензопилы следует внимательно относиться к появлению посторонних звуков, запахов и вибраций, поскольку это может быть сигналом неисправности карбюратора. Даже если инструмент начал периодически глохнуть, это уже свидетельствует о необходимости ремонтных работ.
Признаки неисправности карбюратора, на которые в первую очередь следует обратить внимание:
- Двигатель заводится с трудно и почти сразу же глохнет.
- Расход бензина несоразмерен объемам работ, топливо в цилиндре сгорает не полностью, характерен густой выхлоп.
- Нарушены заводские настройки карбюратора вследствие неудачных попыток регулирования или вибрации.
- Неисправна воздухоочистительная система, что провоцирует попадание частиц мусора в топливную часть инструмента.
- Изношена поршневая группа (требуется замена изношенных деталей).
Разумеется, настройка карбюратора не избавит от всех проблем. Например, при попадании частиц мусора в первую очередь необходимо промыть топливную часть двигателя, а при износе поршневой группы – заменить устаревшие либо неисправные детали. Однако, в ряде случаев именно регулировка карбюратора бензопилы позволит продлить временные рамки службы инструмента до проведения капитального ремонта.
Проверка свечи
Выкрутили свечу
Состояние свечи можно сравнить с открытой книгой – нужно лишь уметь читать. Разобраться в этом поможет приведенная таблица.
Таблица состояния свечи
Проверка наличия электропитания

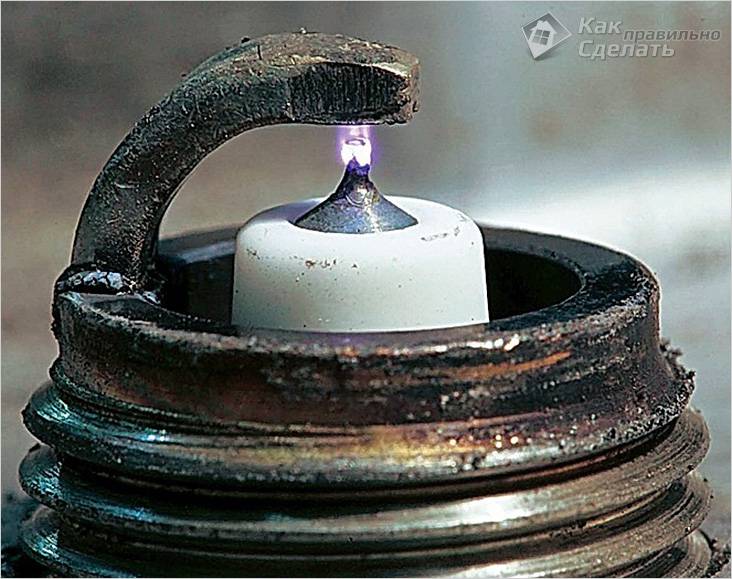

Искра должна быть мощной
Проверить, на самом ли деле есть на свече искра, несложно. Для этого снимается наконечник, выкручивается свеча, и на нее вновь надевается наконечник. Свечу нужно положить на корпус двигателя, включить зажигание и интенсивно провернуть коленвал – с анода на боковой электрод должна проскочить хорошо видимая искра.
На свечу подается весьма высокое напряжение – порядка нескольких тысяч вольт. Если во время проверки свечу держать в руках, то удар током будет весьма болезненным. Также ее не нужно держать рукой, прижимая к корпусу двигателя, так как можно нечаянно ее не удержать, и тогда вновь можно проверить «на ощупь» силу тока.
Проверка работы свечи под давлением
В некоторых случаях причиной проблемы может стать насвечник. В нем есть резистор, защищающий от излучения радиопомех, и его перегорание приводит к тому, что пропадает искра. Проверить его можно, вынув из него высоковольтный провод, и подключив напрямую к свече. Проверка производится точно так же, как описано выше.
Иногда случается так, что подгорают контакты выключателя или же он просто выходит из строя. Можно просто перемкнуть клеммы отверткой. Если после этих действий появилась искра, то нужно заменить выключатель.
Если искры по-прежнему нет, то неисправность может быть в датчике холла или в блоке электронного зажигания. В этом случае для проверки и устранения неисправности следует отнести пилу в мастерскую.
Итак, разобравшись с возможными неполадками и устранив их, приступим к регулировке карбюратора.
