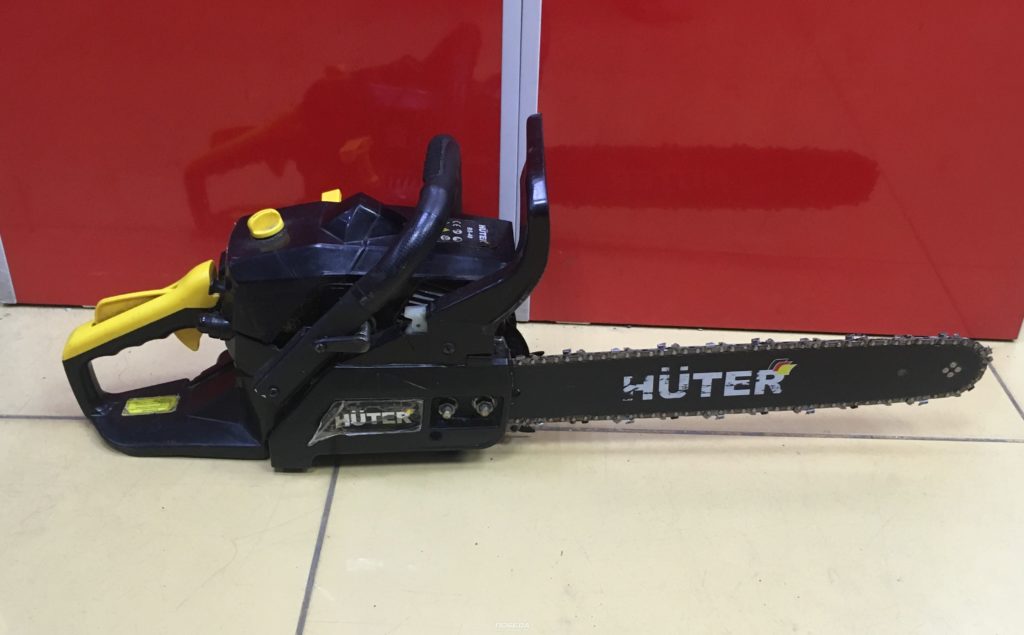

Регулировка карбюратора бензопилы хутер bs 45

Базовая комплектация

Huter – это немецкий бренд, первые изделия которого появились на рынке садовой и фермерской техники в 1979 году

В то время компания основное внимание уделяла производству миниэлектростанций и электрогенераторов. Вскоре ассортимент, выпускаемой продукции был значительно расширен, в том числе, за счет цепных бензопил

Сегодня основные производственные мощности концерна находятся в Китае, что совсем не повлияло на качество инструментов. Вся техника Huter производится под контролем немецких инженеров и конструкторов в строгом соответствии с внутренними стандартами качества.

Базовая комплектация включает в себя:

• Двигатель и корпус устройства;
• Пильная шина (400 мм.);
• Защитный пластмассовый кофр;
• Цепь (57 звеньев);
• Набор ключей и отверток;
• Гарантийный талон, описание и инструкцию по эксплуатации.

Разборка и чистка глушителя

Если двигатель на малых оборотах работает отлично, а на больших начинает глохнуть, причина может крыться в искрогасителе глушителя, забитом продуктами сгорания.

• снять глушитель;
• разобрать (есть и неразборные модели);
• очистить от нагара, используя моющие средства;
• высушить феном;
• установить на место.

Сухая чистка недопустима, так как в нагаре присутствуют канцерогены, вдыхание которых опасно для здоровья. После снятия глушителя выпускное отверстие закрывается чистой тряпкой.

Перебои в работе бензопилы сигнализируют о возможном засорении глушителя

Чтобы не происходило засорение глушителя, необходимо следить за составом топливной смеси. Количество масла не должно превышать нормы, рекомендуемые производителем. Плохое качество масла также негативно влияет на работу двигателя.

Регулировка карбюратора бензопилы на примере Huter BS 45

Следует отметить, что при изготовлении бензопил Huter, карбюратор проходит не точную заводскую настройку, связанную с тем, что тестовые условия состава воздуха и горючего отличаются от условий в реальном режиме работы.

Какой карбюратор установлен на бензопиле Huter BS 45

Как писалось выше, данная модель линейки бензопил Huter оснащена мембранным карбюратором фирмы Walbro. Преимущество такого карбюратора заключено в способности дозировать качество и количество топливной смеси, а также, в отличие от поплавковых карбюраторов, в возможности работать в любом положении.

Устройство и принцип работы карбюратора

Карбюратор является одной из важнейших частей бензопилы и служит для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.

Карбюраторы Walbro просты в устройстве. Имеют моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Схема карбюратора бензопилы Huter BS-45

В цилиндре двигателя создается разрежение и в камеру карбюратора через канал мембранного насоса, дозированно поступает топливо, благодаря прогибанию управляющей мембраны и перемещению иглы в нижнее положение. Клапаны и заслонки открываются за счет разности давления, тем самым впуская и направляя эти элементы по каналам к диффузору, где воздух и топливо смешиваются, распыляются и поступают в цилиндр двигателя.

Что понадобится для регулировки

Перед тем как начать регулировку карбюратора, следует подготовить необходимые инструменты, материалы и приборы, которые пригодятся в процессе.

• тахометр — для точного определения максимального количества оборотов двигателя;
• шлицевая отвертка — необходима при регулировании винтов.

Приобрести их можно в специализированных магазинах. Электронный тахометр для регулировки оборотов двигателя

Как отрегулировать — пошаговый алгоритм

Настройка карбюратора бензопилы Huter производится с помощью трех регулировочных винтов

• L — регулировка низких оборотов (отвечает за качество топлива);
• H — регулировка высоких оборотов (отвечает за количество топлива);
• T — регулировка холостого хода.

Расположение регулировочных винтов на карбюраторе Huter

В этом же порядке следует производить настройку.

1. Предварительно закрутив до конца, винт L, с помощью отвертки, откручивается на 2,5 оборота.
2. Винт H, также заранее закрученный до упора, отвернуть на 2,5 оборота.
3. Запустить пилу и прогреть в течение 5-10 минут.
4. Прогрев пилу, медленно закручивать винт L по часовой стрелке (поворот винта в этом направлении обедняет топливо, что приводит к увеличению числа оборотов), используя тахометр необходимо найти максимальные обороты двигателя на холостом ходу, а затем отпустить винт на 1/4, против часовой стрелки.
5. Отрегулировать винтом H работу двигателя на максимальных оборотах, по вышеописанному принципу.
6. Далее, на винте T, регулируется холостой ход (против часовой стрелки). Выставить его нужно так, чтобы двигатель работал устойчиво, без посторонних шумов, и до полной остановки движения пильной цепи на холостом ходу (если она вращалась).
7. Снова завести пилу и проверить, чтобы она работала ровно, без задымления и визга.

Нюансы настройки

Важно знать, что настройка карбюратора проводится только после того, как проведена полная диагностика пилы, исключены, устранены неисправности других деталей бензопилы (воздушный и бензиновый фильтр, свечу зажигания, прокладку между двигателем и карбюратором)

Когда регулировать самому, а когда лучше отдать в сервисный центр

Самостоятельно настраивать карбюратор можно в том случае, если имеется представление о его принципе работы, и точно выполняется последовательность алгоритма настройки. Если после регулировки в домашних условиях, стабильности в работе бензопилы не достигнуто, следует обратиться к специалисту, во избежание необратимой поломки вашей бензопилы Huter.

Бензопила Huter BS-52 – параметры модели

Hüter Elektrische Technik GmbH – это известный немецкий производитель, один из лидеров на рынке садовой техники. Компания была создана еще в 1979 году и благодаря высокому качеству своей продукции, успела завоевать расположение миллионов потребителей своей продукции. Техника Huter сертифицирована в Европе и отвечает всем современным стандартам.

Сегодня основные производственные мощности компании сосредоточены в Китае. Здесь, под контролем немецких специалистов, разрабатываются и производятся цепные пилы Huter. Вся продукция соответствует внутренним стандартам качества компании и считается одной из самых надежных на рынке.

Базовая комплектация бензопилы Хутер BS-52:

• Фирменная картонная упаковка
• Инструкция по обслуживанию и эксплуатации;
• Емкость для приготовления топливной смеси;
• Корпус устройства с двигателем;
• Пильная цепь (76 звеньев);
• Шина (50,5 см);
• Защитный чехол для пильной гарнитуры;
• Набор ключей и отверток;
• Гарантийный талон.

Между приводом и шиной модели производитель предусмотрел амортизаторы антивибрационной системы. Они гасят колебания коленчатого вала мотора, делая использование инструмента более удобным.

Бензопила Хутер BS -52 оснащена инерционным цепным тормозом, который срабатывает во время удара цепи о гвоздь или резкого броска инструмента. Для смазки цепи в устройстве модели предусмотрен автоматический масляный насос. Он подает смазочный материал только во время движения гарнитуры, что дает возможность сэкономить масло.

Характеристики этой модели Хутер включают:

• мощность штатного ДВС – 3 л. с.;
• вместительность штатного бака для горючего – 500 мл;
• возможная длина используемой для работы фирменной шины – 45–50 см;
• требуемый шаг цепи для спиливания – 0,325 «;
• масса вместе с гарнитурой – 7,5 кг.

Изготовитель предусмотрел свободный доступ к воздушному фильтру и другим часто заменяемым элементам. Это дает возможность установить новые запчасти без использования инструментов.

Этот инструмент от компании Huter хорошо подходит для выполнения несложных бытовых задач. Пиле под силу удаление средних по толщине веток, спиливание небольших деревьев, расчистка диких кустарников.

Производитель предусмотрел в комплектации модели защитный кожух, который предотвращает механические повреждения фильтра. При необходимости кожух легко снять при помощи специального крепления.

• мощность штатного ДВС – 2 л. с.;
• вместительность штатного бака для горючего – 310 мл;
• возможная длина используемой для работы фирменной шины – 35-40 см;
• требуемый шаг цепи для спиливания – 3/8 «;
• масса вместе с гарнитурой – 6 кг.

Бензопила оборудована доработанной антивибрационной системой и надежным инерционным тормозом. Механизмы выдерживают значительные нагрузки, и не поддаются воздействию повышенных температур.

Это интересно: Бензопилы Хускварна (Husqvarna): модели, характеристики, ремонт

Заводская и бытовая обкатка бензопилы

Обкатка условно разделяется на два типа: бытовая, проводимая владельцем бензопилы после покупки и заводская, которую проходит инструмент после производства и сборки на заводе-изготовителе.

Заводская обкатка производится производителем — во время этого периода поршневая группа прирабатывается, а все показатели бензопилы контролируются специалистами. Бензопилы высокой ценовой категории, как правило, оснащены хромированными поршнями, что продлевает срок их службы и увеличивает устойчивость к износу.

Масло и бензин: особенности приготовления топлива

Двухтактные двигатели на различных бензопилах работают не на чистом бензине, а на смеси моторного масла и бензина. Если в инструкции по эксплуатации инструмента не указана точная пропорция бензина и масла, готовьте смесь в пропорции 25:1, по умолчанию используйте бензин марки АИ-92 и масло для двухтактных двигателей с воздушным охлаждением, например, Oleo-Mac Prosint 2T, Stihl HP, Vitals Semisynthetic, CHAMPION JASO FD или другие.

На первом этапе обкатки используйте соотношение 40:1 или 50:1, то есть, уменьшите долю масла в смеси, если в руководстве по эксплуатации не указано, сколько масла и бензина нужно. Запрещено использовать для обкатки и дальнейшей эксплуатации бензопилы отработку, масла плохого качества, фальсификаты, дизельные масла и различные самодельные суррогаты. Использование некачественных смазочных материалов приведет к быстрому выходу из строя двигателя бензопилы и ее пильной части.

Даже правильно приготовленная топливная смесь не должна храниться более месяца внутри бензобака пилы или более двух месяцев в канистре. Не готовьте большое количество топлива, лучше приготовить свежую смесь перед использованием инструмента.

Подготовка к первому запуску

Подготовка к первому запуску осуществляется путем визуального осмотра инструмента, проверки правильности сборки и установки всех деталей бензопилы.

Первый запуск бензопилы проводится по такой примерной схеме:

• после приготовления топливной смеси, заливаем её в бак;
• тормозную ручку отводят, ставя тормоз цепи в нерабочее положение;
• открывают воздушную заслонку;
• включаются зажигание;
• одной рукой держа бензопилу за рукоятку, дергают второй рукой шнур стартера;
• когда двигатель заработает, следует нажать на кнопку набора оборотов и подождать, пока пила наберет полный газ, а затем отпустить до работы на холостых оборотах.

Регулировка карбюратора

Для стабильной работы бензопилы рано или поздно потребуется регулировка карбюратора

Обращаем ваше внимание на то, что регулировку карбюратора, пока пила на гарантии, выполняют специалисты сервисного центра

После завода пилы для регулировки карбюратора пользуются регулировочными винтами.

Рисунок 1. Расположение регулировочных винтов карбюратора.

Очередность действий при регулировке карбюратора:

• после запуска винты L и H проворачивают до упора, а затем каждый из винтов откручивают на полтора оборота в обратную сторону;
• далее около 5-10 минут дают бензопиле поработать;
• холостой ход выставляют винтом T;
• если настройка выполнена правильно, на холостом ходу цепь не будет вращаться по шине.

Рекомендации по начальному этапу обкатки

На начальном этапе обкатки бензопилы придерживайтесь таких правил:

• шина и цепь всегда должны быть смазаны специальной пильной смазкой;
• запрещено обкатывать пилу целиком на холостых оборотах, поскольку при работе двигателя на пилящие части бензопилы должно поступать масло, а в холостом режиме этого не происходит;
• когда отработаны первые 5-7 часов, слейте остатки топливной смеси из бензопилы и смешайте свежую смесь;
• старайтесь не перегружать инструмент в течение первых 4-5 заправок топливом, работайте в умеренном режиме, также воздержитесь от пиления бревен, диаметром более 40 см.

Особенности обкатки китайских бензопил

В целом процесс обкатки китайских пил мало чем отличается от обкатывания фирменных бензопил известных производителей, особенно, если речь о пилах нового поколения, изготовленных на современных китайских заводах.

При обкате китайской бензопилы советуем обратить внимание на:

• качество масла (не используйте дешевые масла и смазки, китайские бензопилы чувствительны к дешевым ГСМ);
• регулировку карбюратора нежелательно выполнять самостоятельно даже после окончания гарантии;
• если какую-то деталь можно заменить — заменяйте без сомнений, китайские бензопилы тяжело чинить, а установка новой запчасти сэкономит вам время, необходимое для работы с бензопилой.

Рекомендуем смотреть видео от владельцев бензопил аналогичных моделей, чтобы получить больше представления о нюансах работы китайских цепных пил.

Оценка состояния цилиндро-поршневой группы

Часто двигатель не заводится или работает не в полную силу по причине низкого давления в цилиндре. Оно может быть вызвано износом поршня или цилиндра, западанием поршневых колец, износом подшипников. Частично рассмотреть состояние цилиндро-поршневой группы (ЦПГ) можно, сняв глушитель и заглянув в открывшееся отверстие.

Компрессометр, помещенный в свечное отверстие, поможет сделать замер компрессии в двигателе – по результатам замера также можно говорить о состоянии ЦПГ. Точные данные получают только после полной разборки механизма. Если на поршне есть сколы или царапины, его нужно заменить. Поршневое кольцо должно быть чистым, без нагара, и находиться ровно на своем месте.

Износ поршня и кривошипно-шатунного механизма относят к серьезным неполадкам

По результатам замера компрессии можно судить о состоянии частей ЦПГ

Ремонт системы подачи топлива

Топливо может не попадать в цилиндр по следующим причинам:

• Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
• Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
• Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.

Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.

Своевременная замена топливного фильтра гарантирует полноценную подачу топлива

Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам

Тросик рычага привода дроссельной заслонки должен находиться на своем месте

Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.

И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.

Все части должны быть чистыми, сухими и исправными.

№2. Двигатель глохнет

Двигатель запустился, но на холостых оборотах или при нагрузке бензопила глохнет. В этом случае чаще всего следует произвести те же действия, что описаны выше.

Как отрегулировать бензопилу, зависит от того, когда именно начинаются проблемы:

Глохнет сразу после запуска:

• Топливная смесь приготовлена неправильно, в ней слишком много масла, поэтому октановое число бензина меньше, чем должно быть, поэтому бензопила работает только на подсосе или сразу же глохнет.
• Нагар на свече зажигания или неправильный зазор между свечой и проводом.

Глохнет и на холостых оборотах не работает:

• Забился глушитель. Необходимо произвести очистку от нагара.
• Сбились настройки карбюратора. Требуется регулировка холостого хода на бензопиле. Она выполняется при помощи регулировочных болтов, имеющих маркировку L и H. Как отрегулировать холостой ход, смотрите в статье про регулировку карбюратора.

Глохнет на максимальных оборотах и работает только на подсосе

• Забит воздушный или топливный фильтр. Нужно прочистить и проверить уплотнения.
• Забит сапун и из-за этого не поступает топливо и не работает подкачка бензина на бензопиле. Возьмите иглу и аккуратно прочистите сапун.
• Неисправность бензонасоса. Снимите насос и проверьте, не сочится ли из него бензин. Если сочится – замените уплотнительную прокладку или сам насос.

Бензопила не пилит под нагрузкой и глохнет

• Забит воздушный фильтр. Необходимо достать фильтр, хорошо прочистить или даже промыть, просушить и установить обратно.
• Неправильная пропорция маслобензиновой смеси. Слейте топливо и заново смешайте масло и бензин в правильной пропорции.

Ремонт системы подачи топлива

Топливо может не попадать в цилиндр по следующим причинам:

• Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
• Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
• Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.

Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.

Своевременная замена топливного фильтра гарантирует полноценную подачу топлива

Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам

Тросик рычага привода дроссельной заслонки должен находиться на своем месте

Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.

И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.

Все части должны быть чистыми, сухими и исправными.

Об устройстве карбюратора

Карбюратор служит для смешения горючей консистенции с воздухом при соблюдении заблаговременно установленных пропорций. Если четкие дозы не соблюдаются, исправность работы мотора оказывается под опасностью. Когда во время смешивания компонент поступает огромное количество воздуха, а горючего недостаточно, то такая смесь считается «бедной».

Нельзя допускать и перенасыщения, потому что при большенном количестве горючего по сопоставлению с воздухом также вероятны сбои в работе либо износ мотора. Регулировка карбюратора нужна не только лишь перед начальным внедрением, да и когда выявляются любые отличия в его работе. Перед началом работы с бензопилой, не забудьте провести его обкатку.

Конструкция карбюратора содержит стандартный набор частей, но может малость изменяться зависимо от производителя. Составные части:

1. Основа. Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
2. Диффузор. Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
3. Каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
4. Поплавковая камера. Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.

Ищете модели подешевле, но надежные и проверенные временем? Обратите внимание на бензопилы российского производства. Или же изучите зарубежных производителей бензопил, таких как Штиль. Или же изучите зарубежных производителей бензопил, таких как Штиль

Или же изучите зарубежных производителей бензопил, таких как Штиль.

Чем промывать карбюратор бензопилы?

Почистить карбюратор на бензопиле можно при помощи любого аэрозольного очистителя. Лучше всего себя зарекомендовали средства брендов Mannol, Hi-Gear и Nowax. Эти составы хорошо чистят стенки и детали карбюратора от скопившейся пыли, нагара и застывшей смолы.

Как китайский, так и немецкий карбюратор промывается в одной и той же последовательности.

Чистка карбюратора на бензопиле выполняется в таком порядке:

• Вначале необходимо слить используемое горючее, оставшееся в топливном баке. Далее нужно открутить крепление и снять защитную крышку корпуса бензопилы, а также извлечь штатный воздушный фильтр;
• Далее нужно снять шланг, отвечающий за подачу горючего. Для этого потребуется открыть фиксаторы. После этого нужно открутить крепежи и извлечь верхнюю крышку корпуса заводского узла;
• Следом потребуется демонтировать крышку с синей прокладкой, играющей роль мембраны топливного насоса. Рядом с корпусом расположены скобы в виде пружин. Их потребуется снять, а также вывернуть винты;
• Затем нужно открутить винт и аккуратно извлечь игольчатый клапан. Непосредственно под ним расположена встроенная пружина, которую также нужно снять. После этого нужно вытащить заслонку и штатную ось, аккуратно потянув их вдоль на себя;
• После этого потребуется снять приводной рычаг, а также заслонку дросселя и ее заводскую ось;
• Все извлеченные детали карбюратора бензопилы потребуется разложить на бумаге и проверить их целостность. При необходимости изношенные запчасти нужно заменить;
• Далее все демонтированные детали необходимо промыть средством из баллончика. То же самое нужно сделать с поплавковой камерой и корпусом карбюратора.
• После полного высыхания все детали нужно установить в обратной последовательности.

После промывки карбюратор потребуется установить на штатное место в бензопиле. Далее садовый инструмент потребуется завести и понаблюдать за его работой на холостых и максимальных оборотах.

Заключение

Чтобы бензопила работала исправно, нужно аккуратно выполнять работы по регулировке карбюратора в точном соответствии их очередности. Если возникают какие-либо нарушения в функционировании устройства, необходимо самостоятельно выполнить его полную разборку. В большинстве случаев требуется замена каких-либо деталей, которые пришли в негодность.

При постоянной проверке качества настроек карбюратора и осуществления своевременных действий для улучшения его работы проблем с бензопилой не возникает.

О том, какую бензопилу выбрать — читайте тут.

Казалось бы, зачем бензопила дачнику, который занимается выращиванием овощей и фруктов, или владельцу загородного дома, имеющему небольшой садик и несколько клумб? Вопрос отпадает, когда возникает желание построить баньку, обновить теплицу, повалить старое дело или просто сделать скамейку для отдыха. К сожалению, любой механизм периодически нуждается в профилактике и смене запчастей, а для этого надо хорошо разбираться в устройстве изделия, к тому же ремонт бензопилы своими руками сэкономит время и деньги.
