Как сделать снегоход из пилы урал

Мотоблок из бензопилы дружба своими руками

При создании мотоблока из
бензопилы марки «Дружба» необходимо применять исключительно слесарные навыки. В
данном случае токарные работы не понадобятся. Обычный скоростной режим
создаваемого устройства на первой передаче будет приравниваться к 2,5 километрам в
час. При этом мощность двигателя равняется четырем лошадиным силам. Для
фрезерования почвы указанных показателей вполне достаточно.

По своей сущности структурная
составляющая мотоблока максимально проста и доступна. На главный вал аккуратно
насаживается фланец воротникового характера РУ-32. Он позволяет
беспрепятственно прикрутить редукторы мостового вида. Его вполне возможно взять
от Уазовского моста. Там диаметр рассматриваемого элемента составляет
приблизительно тридцать миллиметров. Для того чтобы увеличить общее расстояние
от земли до редукторного моста, необходимо применить двурядную цепочку
совместно с двумя звездочками от транспортного средства ВАЗ. Увеличить
расстояние до земли на полноценных пятнадцать сантиметров позволяют звезды вида
ГРМ.

Подшипники корпусного типа
необходимо пристроить к главному мосту. Непосредственные подшипники наделены
внутренним диаметром в тридцать миллиметров. В роли коробки передач, а также
редуктора выступает мопедовский мотор от марки «Карпаты». В данном случае
активно применяется центробежное штатное сцепление. Китайские модели мопедов
«Дельта» отлично подходят своими цепями и звездочками для установки на
мотоблок.

Стальная трубка насаждается на колесную ось или же фрезу.

Полноценно оконченный рабочий
процесс позволит вдоволь насладиться созданным шедевром.

Главными преимуществами самостоятельно собранного мотоблока являются:

1. Полное отсутствие требования смазочных материалов;

2. Полное отсутствие требования горючих материалов;

3. Автономная деятельность;

4. Использование в любом месте.

Бензопила является универсальным устройством.
Самоделки из бензопилы могут стать настоящим спасением для владельца дачи или приусадебного участка. Для этого нужно обладать лишь определенными навыками ручного труда и некоторыми техническими знаниями. Все то, что можно сделать из бензопилы, может практически полностью отвечать потребностям среднего дачника во вспомогательных механизмах для самых различных работ на территории своего земельного участка. Своими руками из бензопилы можно сделать и мотокультиватор, и газонокосилку, и снегоуборщик. Но первое, что стоит сделать из нее, это самодельный мотоблок.

Видео обзоры и уроки как сделать снегоуборщик

Отзывы владельцев самодельных снегоуборщиков Любой мужчина, который собственными руками собрал снегоуборочную машину, назовет множество достоинств этой конструкции. Основным плюсом является доступность, низкая стоимость, возможность работать с обычными материалами и инструментами, которые у каждого есть в гараже. Для неопытных мастеров это занятие может показаться сложным, однако же со всем быстро можно разобраться, благодаря множеству обучающих видео, схем и чертежей как собрать снегоуборщик из бензопилы своими руками.

Валентин, 44 года, Николаев

“Пользуюсь снегоочистителем, который собрал пару лет назад. Нашел в гараже отцовскую старенькую бензопилу “Дружбу”, купил некоторые инструменты, листы и трубы. В интернете нашел много схем, как правильно собрать снегоочистители своими руками, много видео и рекомендаций. Немного подправил чертежи, сам инженер по образованию. В итоге, получилась рабочая машина, которая качественно и быстро убирает лишний снег со двора.”

Изготовление снегоуборщика

На подавляющем большинстве площади страны каждый визит на дачу зимой приводит к острой необходимости хотя бы частично очистить территорию от снежных завалов. Это ставит вопрос, как сделать снегоуборщик, на первый план. Снегоуборщик из бензопилы лучше всего сделать роторный. Делать его несколько дольше и сложнее, но по эффективности все другие разновидности ему проигрывают. Он подвижным шнеком подает массу снега на лопатку, которая через трубу отбрасывает его в сторону. Конструкцию нужно предусмотреть такую, чтобы в случае выхода из строя любую из деталей было легко заменить. Выполняется работа следующим образом:

  1. Для начала из металлического листа собирается коробка нужных размеров. В ней прорезается отверстие диаметром 160 мм для подсоединения выводящей снег трубы.
  2. Шнековый вал делается из стальной трубы, к которой нужно приварить 2 стальные лопатки размером 100 на 140 мм. По обе стороны от них нужно привинтить 2 лопасти в виде двухзвенных спиралей из листового металла 2-3 мм толщины. Этот вал должен состоять из 2 половин, для чего проще всего использовать разрезанную стальную трубу. Для крепления этого шнека нужны будут подшипники соответствующего диаметра.
  3. Для защиты движущего шнека и электромотора нужно установить защитные кожухи.
  4. Лопатки нужно поставить в отверстие выводной трубы, а сам шнек внутрь металлической коробки. Для их соединения вполне подойдет звездочка от старого велосипеда.
  5. Снегоуборщик оснащают в качестве двигателя бензопилой и устанавливают на основную несущую раму, сваренную из стальных уголков.
  6. Звездочка бензопилы соединяется цепью с редуктором, с которого на вал шнека идет другая цепная передача. Для прикрытия механизмов от снега ставятся боковые экраны из толстой фанеры или ОСП толщиной не менее 10 мм.

Снегоуборщик из бензопилы лучше всего установить на полозья из отрезков деревянного бруса, которые крепятся по бокам. Для лучшего скольжения на них можно сделать насадки из пластмассовых коробок от электропроводки. Такой аппарат способен многократно сократить время, необходимое для расчистки дорожек на засыпанном снегом участке, а управлять им вполне может даже женщина или ребенок.

Двигатель

Этот агрегат считается самым ответственным механизмом снегохода. По сравнению с другими элементами конструкции, такими, как шина или цепь, двигатель должен работать исправно и без него снегоход даже с места не сдвинется. Поэтому, длительная работоспособность устройства будет зависеть от надежной и безотказной работы движка. Если хочется установить двигатель от бензопилы, импортного производства, то можно приобрести б/у «Штиль».

Еще одним по значимости элементом конструкции, от которого зависит безотказная работа снегохода, считается редуктор.

Звездочки

Сразу же бросается в глаза тот факт, что правый наконечник имеет шпоночный паз для установки и крепления звездочки цепной передачи. Это и есть звездочка вала гусеницы, которая надежно крепится с помощью гайки. Чтобы крепление было возможным, на наконечнике нарезается соответствующая резьба.

Наконечник натяжного вала имеет такие же габаритные размеры, а крепление элементов конструкции осуществляется аналогично креплению звездочки вала гусеницы.

На первой ступени передачи должна находиться звездочка с наибольшим передаточным числом (количеством зубьев). На двигателе бензопилы «Урал» можно насчитать 38 зубьев.

Рулевое управление

На самодельном устройстве можно установить руль любой конструкции и даже от велосипеда

В данном случае, очень важно вывести на руль ручное управление оборотами двигателя. Чтобы сильно не заморачиваться, лучше использовать руль от мопеда, мотороллера и т.д., где уже предусмотрен механизм управления мощностью двигателя

Это позволит сделать конструкцию более надежной и удобной в управлении.

Снегоход своими руками — Видео

Бензопила –
это устройство, пользующееся наибольшей популярностью у мастеров. Она может
использоваться как некий привод универсального характера для того, чтобы
произвести мотоблок собственными руками. В этом инструменте отлично сочетаются
немаловажные качества:

1. Достаточно
солидная мощность;

2. Малый вес;

3. Максимально
компактные размеры.

При помощи
бензопилы можно создавать и агрегировать лебедки, велосипеды и прочие предметы.

Бензопила
позволяет собственными руками изготовить самые разнообразные интересные
конструкции. Для общей деятельности понадобятся знания по черчению,
конструирование и так далее. Данные навыки важны для последующей качественной
сборки, подведения точных размеров и просто для нормализованного рабочего
процесса.

Простейшая, мощная, надежная бензопомпа своими руками

Самым дорогим элементом самоделки можно считать двигатель от бензокосы. Впрочем, ломать мы его не будем, так что при желании вы всегда сможете снова превратить помпу в бензокосу. Подойдут также моторчики от бензопил и подобной техники.

Список материалов:

— двигатель от бензокосы; — стальная пластина (для крыльчатки); — древесная плита (для основы); — стальная ось; — заглушка для трубы на 90 (ПВХ); — переходник 90Х34 (ПВХ); — уголок и кусок трубы (ПВХ); — штуцер под шланг (на помпу); — подшипник; — суперклей; — эпоксидка; — медная втулка; — кусок шланга (для муфты); — винтики, саморезы и другие мелочи.

Список инструментов:

— дрель ( купить в России ); — шуруповерт; — сварка ( купить инвертор в России ); — болгарка ( купить в России ); — дремель; — штангенциркуль (у автора цифровой); — биты для сверления, отвертки, плоскогубцы и так далее.

Процесс изготовления помпы:

Шаг первый. Заготовка для корпуса

Вам понадобиться деталь 90Х34, а также уголок. Берем клей и приклеиваем уголок. Пока откладываем эту деталь.

Далее нам нужно вывести трубку, через которую будет идти вода. Берем пластиковый штуцер и отрезаем его под нужным углом. Под штуцером рассверлите отверстие. Все детали временно фиксируем суперклеем.

В завершении разводим эпоксидную смолу и хорошенько наносим на места крепления. Захватите побольше площади, чтобы клей держал максимально надежно. Отложите изделие на 24 часа и дайте клею полностью высохнуть.

Шаг пятый. Дорабатываем другую половинку помпы

Эту деталь мы сделали на первом шаге. Теперь, когда клей высох, возьмите ножовку по металлу и разрежьте деталь так, как это сделал автор. Установите внутрь штуцер для заборной трубы, используя клей.

Чтобы закрепить ось, в ней нужно проточить паз под контршайбу, автор для этого дела использует дремель. С внутренней стороны под крыльчатку на ось нужно надеть пластиковую шайбу, чтобы она дополнительно герметизировала систему и работала как упорная шайба. Ось отрезаем до нужной длины и устанавливаем на свое место. Фиксируем ее с помощью контршайбы. При сборке не забудьте хорошо промазать подшипник моторным маслом, желательно синтетикой.

Шаг седьмой. Соединяем обе половинки помпы

Берем эпоксидный клей и склеиваем обе половинки. Клея не жалейте, конструкция должна держаться крепко.

Приступаем к установке двигателя. Снимаем с мотора бензобак, который расположен снизу, и крепим двигатель с помощью саморезов или винтов.

Переходим к установке помпы, для начала отрезаем кусок шланга и с помощью него соединяем ось двигателя с осью помпы. Фиксируется все это дело при помощи стальных хомутов. В итоге получаем простое, надежное соединение.

Преимущества и недостатки

Перед тем как приступить к сборке, важно понять, почему имеет смысл отдать предпочтение самодельному снегоочистителю. Для начала рассмотрим преимущества снегоуборочной машины кустарного производства

Для начала рассмотрим преимущества снегоуборочной машины кустарного производства.

  • По сравнению с покупкой заводской модели сборка самодельного снегоуборочного аппарата обойдётся значительно дешевле.
  • Все материалы и инструменты, которые могут потребоваться в процессе, за исключением бензинового двигателя легкодоступны. Металлические листы, трубы нужного диаметра и прочие детали, список которых приведён далее, можно приобрести на любом рынке запчастей, а то и просто найти в своём гараже или мастерской.
  • Габариты снегоуборщика, собранного на базе бензопилы, меньше, чем у купленного в магазине. Такой прибор способен справляться с уборкой снега в наиболее труднодоступных местах.

К основным недостаткам снегоочистителя, собранного своими руками, можно отнести его невысокую мощность.

Здесь, однако, стоит помнить, что предмет данной статьи – создание снегоуборщика для личного пользования (например, на приусадебном участке). Для достижения промышленной мощности потребуются иные ресурсы и схемы.

Стойки

На следующем этапе к лонжерону необходимо приварить 3 стойки, выполненные из стального уголка. Наиболее оптимальным вариантом послужат уголки размером 30 х 30 мм. Их также необходимо соединить стальными поперечинами. Так конструкция будет образовывать небольшой портал. Между передней его частью и серединой с правой стороны сделайте площадку – приварите стальной лист в 2 мм. После этого сюда поместите редуктор бензопилы и промежуточный вал цепной передачи.

В месте между задним порталом и средней его частью можно установить ящик. Зачем? Он будет служить опорой для сиденья, которое необходимо приварить туда на финальном этапе.

Передняя часть рамы должна соединиться с траверсой переднего моста. В качестве балки можно использовать обычную водопроводную трубу с диаметром не менее 30 мм.

К концам данной трубы приварите втулки рулевых лыж. Посередине балки прикрепите стойку, которая будет служить моторным подрамником. Все эти детали также необходимо сделать из трубы, причем в местах соединений на стойках и балке следует дополнительно приварить косынки со стального листа в 2 мм. Так конструкция станет прочной и, соответственно, надежной.

Изготовление снегоуборочной машины – алгоритм действий

Начинать изготовление агрегата следует с создания или изучения уже имеющихся чертежей. Это позволит заранее предотвратить возможные ошибки, и выполнить работу максимально быстро.

Правильный порядок действий выглядит следующим образом:

В первую очередь нужно подготовить раму. От ее качества зависит надежность машины, поэтому для ее изготовления следует выбирать надежные материалы. Для начала нужно взять несколько одинаковых труб и приварить их друг к другу

При этом особое внимание уделяйте двум продольным трубам, которые служат не только частью рамы, но и выступают в качестве полозьев агрегата;
Передние части труб нужно срезать под углом, после чего заварить образовавшиеся отверстия, чтобы в них не попадал снег. Если этого не сделать, то растаявший снег внутри труб приведет к образованию коррозии

При этом вы даже не заметите этого;
К двум продольным трубам приварите две поперечные трубы. При этом последние должны располагаться в задней части конструкции, так как на них будет удерживаться мотор агрегата. Дистанция между поперечными трубами должна составлять около 20 см;
Далее из бензопилы необходимо извлечь двигатель. Вместо штатной приводной звездочки мотора, которая служит для натяжения цепи, нужно установить обыкновенную малую звезду. Ее можно взять от старого мотоцикла «Восход» или «Минск». Звездочку нужно закрепить неподвижно, приварив ее. Однако перед этим деталь потребуется отцентрировать;
После изготовления рамы нужно перейти к созданию рабочего элемента – шнека агрегата. Для этого возьмите трубу небольшого диаметра или вал, длиной 80–85 см. Такие размеры нужны для монтажа привода перед основной частью конструкции. Особое внимание следует уделять выбору подходящих подшипников;
Далее возьмите металлический лист, толщиной 2 мм, и вырежьте в нем 4 одинаковых круга, диаметром 30 см. В каждом кругу нужно вырезать отверстия, диаметром 22–23 см. Затем каждый из кругов потребуется подрезать, чтобы сделать из них витки;
Затем нужно определить центральную часть вала и приварить к ней 2 металлические пластины, длиной 13 и шириной 15 см. Листы расположите строго параллельно друг к другу. Они будут служить для отбрасывания снега в стороны при эксплуатации снегоуборщика;
Приварите к одной из сторон лопастей винтовые ленты. Далее установите на вал распорки, и приварите к ним другие концы винтовых лент. При этом все 4 винтовые пластины должны быть направлены в центр шнека. Вся изготовленная конструкция должна вписаться в 70-сантиметровый отрезок вала, так как на остальную его часть будет устанавливаться привод;
На следующем этапе нужно перейти к изготовлению корпуса. Для этого нужно взять 2 круглые боковины, размер которых должен быть на 7 см больше шнека. После этого потребуется приварить к окружности боковин металлический лист, толщиной не более 1 мм. В результате у вас должен получиться полукруг из металлических пластин. Проделайте в центральных частях боковин отверстия, и установите в них шнек;
Перед тем, как крепить шнек, на вал нужно установить подшипники и надежно прижать их. При этом помните, что шнек должен быть отцентрирован. Для крепления подшипников используйте обоймы;
Далее нужно собрать снегоотвод. Для этого понадобится алюминиевая труба, диаметром 15 и длиной 10 см. Вам также потребуется металлический лист, из которого необходимо сформировать короб. Для монтажа снегоотвода в задней части лопастей шнека нужно проделать отверстие. В него вставляется труба, и крепиться обычными болтами. Сверху на трубу наденьте и закрепите короб;
Затем наденьте на приводной отрезок вала звездочку от отечественного мотоцикла;
На последнем этапе изготовления нужно собрать всю имеющуюся конструкцию. Для этого корпус и шнек нужно установить и приварить к продольным трубам рам. Двигатель бензопилы установите на поперечные трубы так, чтобы ведущая и ведомая звездочки располагались строго в одной плоскости;
Установите на привод цепь и сделайте ручку из остатков металлических труб. Не забудьте вывести на ручку рычаг управления дроссельной заслонкой.

Что можно сделать из бензопилы Урал

В настоящее время во многих российских селениях, хуторах и даже больших городках можно встретить самые разные приспособления, существенно облегчающих жизнь людям. Ну, или делающих жизнь более интересной. Именно создание подобных самоделок на основе бензопилы Урал, мы сейчас и рассмотрим более подробно.

Лодочный мотор

Самостоятельно изготовить лодочный мотор при помощи бензопилы Урал не составляет особой сложности, так как конструкция довольно проста в реализации. Двигатель для лодки не нуждается в полноценной трансмиссии, а переходник, способный от шестерни бензопилы к гребному валу передавать крутящий момент, можно без особых проблем выточить своими руками.

В большинстве своем самодельные лодочные моторы закрепляются таким образом, чтобы гребной вал был погружен в воду под небольшим углом. Если подобное размещение не особо устраивает владельца будущей моторной лодки, то можно собрать редуктор, который будет под прямым углом передавать вращение на винт.

Действующий мотор для лодки, изготовленный из бензопилы Урал, запечатлен на видео.

Ранее мы уже разбирали нюансы изготовления лодочного мотора из бензопилы, получить более подробную информацию можно перейдя по этой ссылке.

Косилка

В деревнях очень часто переделывают бензопилы Урал в косилки. Подобного рода самоделка весьма эффективна во время сенокоса и может без каких-либо проблем эксплуатироваться, без остановок весь летний период. Причем далеко не один сезон.

Для изготовления косилки, умельцу достаточно всего лишь убрать из конструкции шину, звездочку привода и цепь. После окончания сенокоса косилка может обратно трансформироваться в эффективную режущую бензопилу.

О том, как народные умельцы превращают бензопилы в косилки можно увидеть в этом видео.

Пилорама

Очень часто бензопилы используются в качестве основного элемента самодельных пилорам. Последние собираются из надежной металлической рамы, направляющей, системы креплений и самой пилы. При этом встречаются сразу несколько разновидностей изготовленных вручную пилорам. В частности, они бывают:

  1. Стационарными подвижными. Закрепленная бензопила перемещается по рельсовой направляющей, производя, тем самым, нужный распил. Обязательно необходимо предусмотреть надежную фиксацию бревна или иной заготовки. В противном случае о точности распила можно забыть. Данный вариант является одним из наиболее простых, однако не каждое бревно можно будет обработать таким образом.
  2. Стационарными неподвижными. Особенностью этой установки являются неподвижное размещение пилы и движение ей навстречу бревна. Подобные пилорамы способны обработать заготовки различной длины, а единственная сложность заключается в создании грамотного механизма подачи бревен.
  3. Мобильными. Как уже понятна из названия, пила сама перемещается вдоль заготовки. За счет небольшого веса, пилящая часть без проблем может быть перенесена по направляющей, в качестве которой используется сама заготовка. Этот вариант характеризуется необходимостью наличия существенных усилий от человека – пильное устройство само себя не перенесет. Также стоит отметить, что мобильные пилорамы, собранные своими руками, подходят лишь для разовых работ или несущественного объема бревен.

На видео ниже представлена одна из успешно функционирующих пилорам, работающая на двигателе бензопилы.

Мотоблок и культиватор

Нужно собрать из бензопилы Урал мотоблок или культиватор – без проблем. При наличии базы с обрабатывающими землю приспособлениями и системы передач на две шестерни, например, от старого мотоблока, можно заставить передавать энергию двигателя бензопилы на ведущие колеса. Стоит понимать, что обработать гектары земли на такой технике вряд ли удастся. Но если речь идет о приусадебном участке, то мощности пилы будет вполне достаточно.

Насколько она должна быть исправной?

Наиболее ответственным элементом в данном аппарате является двигатель. Все остальные детали, такие как цепь или шина, не играют существенной роли при конструировании подобного транспортного средства, поэтому главное – уследить и проконтролировать работу мотора. Если он исправен, снегоход будет всегда на ходу. Если вы решили взять двигатель с импортных бензопил, можете не приобретать новый аппарат по гарантии в магазине. Вполне подойдет и б/у вариант.

Единственная деталь в бензопиле, которая тоже должна находиться в рабочем состоянии наряду с двигателем, это редуктор. Он тоже пригодится нам в работе.

Как из бензопилы сделать снегоход?

Схема изготовления и чертежи позволят корректно соединить силовую установку, трансмиссию, лижи или гусеницу. Изготовлять последние самостоятельно нет необходимости – подойдут из «Бурана». А для детского транспорта вполне хватит и обычной лыжни.

Последовательность работ:

  1. Рама. Точечной сваркой соединяется лист стали двух миллиметров в средине конструкции. На нём будет размещён редуктор и вал цепной передачи;
  2. Также посредине монтируется небольшой модуль под сиденье оператора;
  3. Перёд опорной основы и траверсы переднего моста скрепляются балкой. За связующий элемент можно взять водопроводную трубу с диаметром от 1,5 сантиметров. На конце трубы приварить втулки под рулевое, в середине монтировать стойку;
  4. Стойка. Подойдут стальные уголки 3*3 сантиметра. Их соединяют поперечины из стали – косынки в два миллиметра, обеспечивающие надёжность и долговечность конструкции. Стойка нужна для закрепления мотора;
  5. Гусеница. Используя готовый элемент от «Бурана», нужно обрезать заготовку на 0,5 метра. Закрепляет готовую гусеницу транспортная лента. Для изготовления зубчатых колёс подойдут листы картона в 1,5 сантиметра;
  6. Приводной вал. Подходит труба толщиной 1,4 сантиметров. Верхний фланец фиксирует зубчатые колёса. Сзади приводного вала привариваются наконечники-цапфы;
  7. Мотор. Снегокат с мотором от бензопилы, потому сама используемая установка должна быть исправная. Даже старый бензоинструмент требует грамотного обслуживания и применения. Редуктор должен работать без перебоев. Мощности такого снегохода не хватит для перевозки грузов и больше одного человека;
  8. Звёздочки. Правый наконечник будет длиннее левого. Удлинение необходимо для производства шпоночного паза, фиксирующего звезду цепной передачи. Закрепляет звёздочку вала гусеницы гайка с заранее сделанной на ней нужной резьбой;
  9. Рулевое управление. Подойдёт руль от скутера или велосипеда. Главное, правильная установка – центральной осью должна производиться регулировка тягового усилия для возможности управлять лыжами и, соответственно, легко передвигаться;
  10. Тормоз и фары. В тормозной системе нет особой необходимости, поскольку транспорт не набирает высокую скорость. Для передвижения в ночное время можно установить несложную систему освещения.

Самодельная конструкция не регистрируется, потому использовать транспортное средство стоит подальше от дорог общественного значения.


Какая бензопила для этих целей подойдет?

Для того, чтобы самостоятельно сделать снегоход из бензопилы потребуется, собственно, пила. Марку и модель можно брать любые, которые есть в наличии. Умельцы рекомендуют использовать пилу «Дружба», «Урал» или «Штиль», так как они наиболее подходят по техническим характеристикам и отличаются качеством двигателей.

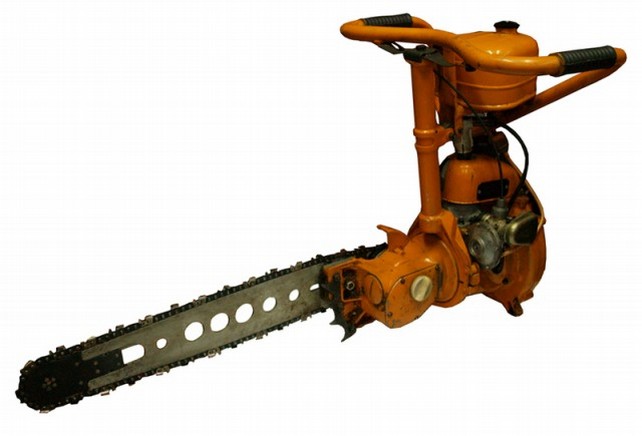

Дружба

Достоинством пилы «Дружба» является простота конструкции и поэтому ее очень удобно разбирать. К тому же, в инструменте нет лишних наворотов, которыми могут похвастаться современные пилы и которые только мешают при сборке снегохода. Но есть и недостатки – советская пила имеет большой вес и морально устарела.

Ее технические характеристики следующие:

  • мощность – 1 кВт;
  • вес — до 12 кг;
  • двигатель (двухтактный);
  • длина шины – 45 см;
  • топливо (бензин).

Отличные технические качества профессиональной пилы «Урал» как нельзя лучше подходят для создания на ее базе самодельного снегохода. Механизм отличается мощностью и производительностью, к тому же адаптирован для использования в условиях холодов.

  • двигатель (бензиновый, двухтактный, одноцилиндровый);
  • мощность – 3,68 кВт;
  • вес – 11,7 кг;
  • параметры – 46 х 88 х 46 см.

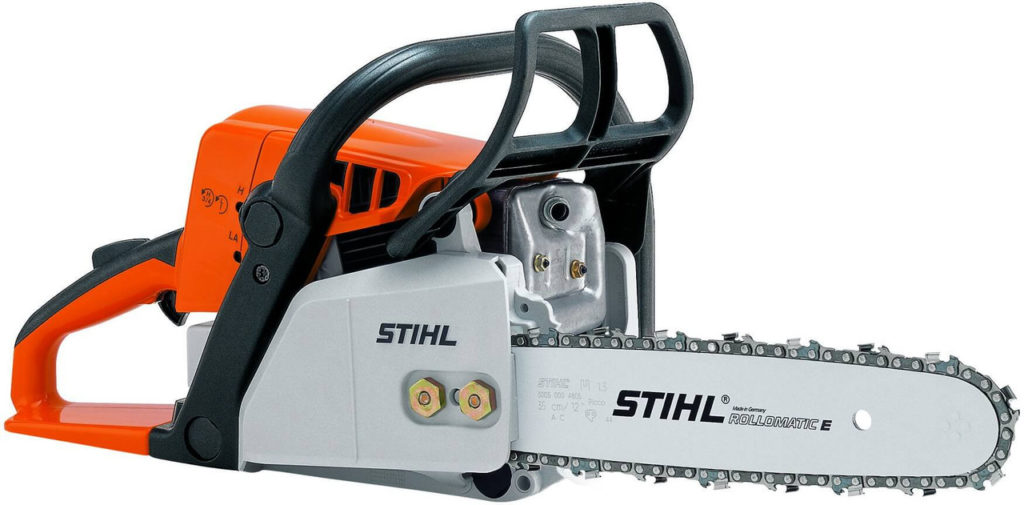

Штиль

Бензопила «Штиль» также обладает достаточными характеристиками для использования ее в самодельной конструкции снегоката. Самое главное, что мощности бензопилы хватит, чтобы запустить снегоход. К тому же штилевский двигатель отличается тихой работой, что придаст передвижению дополнительный комфорт.

Какие нужны навыки

Особых навыков для сборки самодельного снегохода не надо, но уметь работать со сваркой и иметь сварочный аппарат желательно. Для использования приведенных схем и чертежей, желательно уметь в них разбираться.

Особенности конструкций с разными моторами

Бензопилы различных производителей и моделей комплектуются моторами, обладающими различными характеристиками. Для наиболее эффективной работы при сборке самодельного снегоочистителя необходимо учитывать эти особенности. Например, бензопилы «Дружба» и «Урал» выделяются среди прочих моделей высокой мощностью двигателя, чем обусловлены вибрации и шум при эксплуатации.

Избежать вибрации можно посредством установки прокладки из толстого куска резины между двигателем и рамой.

Помимо установки прокладки на корпусе, можно оборудовать двигатель глушителем. Для этого полость внутри цельной металлической трубы нужно заполнить резиновой прокладкой, а всю полученную конструкцию прикрепить к мотору болтами либо при помощи сварки. Это позволит снизить уровень шума при постоянной работе аппарата. Кроме того, с высокой рабочей мощностью связаны высокие нагрузки на конструкцию. Чтобы предотвратить скорый выход из строя снегоочистителя на базе бензопил «Дружба» и «Урал» потребуется снабдить его цепью повышенной прочности.

Повышенный запас крутящего момента и тяги двигателей устройств марок «Урал» и «Дружба» позволяет при желании увеличить объём ковша и мощность шнека, повысив этим общую производительность агрегата. Мотор от бытовой бензопилы марки Stihl не отличается высокой мощностью. Благодаря этому снегоуборочная машина на его базе будет обладать сравнительно небольшими размерами и повышенной маневренностью. Размеры ковша у такого аппарата не должны превышать 50 см в высоту и 60 см в ширину. Прибор, собранный таким образом, может убирать сугробы высотой до полуметра как из сухого, так и из липкого снега.

Принцип, схема устройства, теория, как все должно получиться

Все работы начинаются с плана и чертежей, на которые потом можно будет опираться. Схемы и чертежи потребуются для того, чтобы учесть все узлы и их расположение, взаимосвязь между собой и работу механизма в целом. Внимательно отнеситесь к местоназначению каждого узла, так как при ошибке снегоход просто не поедет.

План работ:

  1. Сперва закрепляется мотор бензопилы на сделанный каркас.
  2. В рулевой части снегоката устанавливаются лыжи, которые являются основным элементом передвижения.
  3. Потом устанавливаются рулевое управление.
  4. Для приведения механизма в движение необходимо в задней части установить гусеницы.
  5. Соединить диск гусеницы и звездочку мотора бензопилы.
  6. В завершение устанавливается сидение водителя, которое крепится на специально оборудованное место.

Для оборудования рулевого управления на снегоходе позаимствуйте руль с мопеда или велосипеда. Главной задачей будет правильно закрепить руль, чтобы при повороте, поворачивались и лыжи.

Приводной вал

Он будет трубчатого типа с диаметром 28 мм. На него следует надеть круглый фланец с отверстиями для зубчатых колес. В концы приводного вала впрессуйте и приварите полнотелые наконечники-цапфы. Последние должны быть проточены под подшипники.

Следует отметить, что левый наконечник должен быть немного короче правого. На удлинении сделайте шпоночную канавку для посадки ведомой звезды II ступени цепной передачи. Данная деталь также называется звездочкой ведущего вала гусеницы и закрепляется гайкой на 14 мм. Предварительно на данной детали следует сделать соответствующую резьбу.

Размеры наконечников натяжного вала должны быть одинаковыми и крепиться аналогично устройствам приводного.

Разновидности техники

На рынке имеется множество различных снегоуборщиков. Все вариации подразделяются на несколько видов по методу работы. Поскольку роторные вариации являются самыми востребованными, рассмотрим три класса данной категории:

  1. Шнекороторный аппарат – используется для уборки небольшой территории от свежего и слежавшегося снега. Такая техника способна откидывать массу по сторонам или собирать в снегосборник. Сделанный своими руками шнековый уборщик имеет простую схему, учитывающую наличие шнеков.

Конструкция шнеково-вентиляторного агрегата

  1. Плужно-роторный агрегат наиболее подходит для уборки свежего снега. Устройство самоделка помещается на минитрактор, минипогрузчик или шасси и оснащается плугом с 1-2 ротором.
  2. Фрезерно-роторная уборочная машина имеет возможности идентичные первому варианту. Это мощный снегоуборщик с параметрами, которые позволяют одолевать трехметровые сугробы и откидывать снежную массу на дистанцию до 20 м.

Перед тем, как сделать снегоуборочную машину, необходимо знать, что рассматриваемые виды оснащаются фрезами-питателями и ротор-метателем. Это важный аспект, который нужно учитывать при проектировании чертежа построения.

Как сделать самодельный снегоход из бензопилы?

Для начала делаем раму. Здесь нам понадобится несколько размером 50 х 36 миллиметров и две стальные пластины толщиной по 2 мм каждая. Для придания жесткости на листах необходимо завернуть края под углом в 90 о. В каждой из пластин проделайте сквозные отверстия. В передней оно нужно под приводной гусеничный вал, а в задней – под ось направляющих натяжных зубчатых колес. Последние устройства нужно смонтировать на обоих концах лонжерона.

Снизу к раме приварите дополнительно несколько кронштейнов, соблюдая равные промежутки между их расположением. В открытые с нижней стороны пазы вмонтируйте ось опорных катков. Всего катков должно получиться 18. Размещать их следует на 5 осях (по центру в шахматном порядке). Катки можно сделать из капрона и «обуть» в резиновые шины. Можно пойти более простым путем и взять уже готовую деталь с картофельного сортировочного аппарата.

Ось катков можно позаимствовать с картофелекопалки. Их концы нужно немного отпустить. Делается это для того, чтобы оси можно было проточить и произвести нарезку резьбы в 10 мм. Делая самодельный снегоход из бензопилы, не забудьте и про дистанционные втулки. Их следует разместить непосредственно на осях агрегата. Лучше всего брать втулки из дюралюминиевой трубы. Далее закрепляются оси при помощи крепежных болтов или же контргайки. По такому же принципу собирается самодельный снегоход из бензопилы «Дружба».

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
