Высоторез своими руками из бензопилы

Пилорама с вертикальным расположением бензопилы

Сначала нужно найти прямой кусок металлического швеллера или трубы прямоугольного сечения. Из них получится основание, длина которого зависит от того, какие бревна будут на этой пилораме пилиться. Кругляк реализуется стандартных размеров 2, 4 и 6 м. В данном случае отрезок швеллера играет роль направляющей, по которой движется специальная рама с закрепленной на ней бензопилой. Для ее изготовления нужно взять два отрезка стального уголка со стороной 5 см, имеющих длину 40 см. К ним с обеих сторон привариваются или крепятся болтами перпендикулярно расположенные прямоугольные пластины толщиной 3-4 мм и длиной не менее ширины направляющей.

Принцип работы пилорамы.

Чтобы пилорама из бензопилы могла пилить доски различной толщины, нужно обеспечить возможность перемещения бензопилы не только в вертикальной, но и горизонтальной плоскости. Для этого к отрезкам уголка приваривают сверху два небольших отрезка такого же уголка, в которых просверлены отверстия, расположенные соосно. В них продевается стальной стержень толщиной не менее 10 мм, к концу которого крепится металлическая рама в виде буквы “П”. На нее и устанавливается бензопила. Сквозь отверстия ось проходит через отрезок металлической трубы большего диаметра, в которой просверлены 2 отверстия с резьбой. В них вкручиваются болты М8, которые могут фиксировать ось в определенном положении. Это позволит варьировать толщину получаемых досок.

Перед началом работы направляющую крепят прямо к поверхности бревна с помощью саморезов. Головки саморезов должны быть утоплены при этом в специальные потайные углубления, чтобы не препятствовать перемещению подвижной рамы. Толщина будущей доски варьируется с помощью движения оси и стопорных болтов, которые регулируют положение пилящей шины. После этого можно включать бензопилу и начинать пилить бревно.

Изготовление болгарки

Угловая шлифовальная машина — необходимый при проведении целого ряда работ многофункциональный инструмент. Несмотря на его доступность и распространенность, умельцами изготовлена болгарка из бензопилы (образец продемонстрирован на фотографии ниже).

Сборки болгарки с использованием специального приспособления для бензопилы происходит так:

  • с бензиновой пилы снимают цепь и шину;
  • устанавливают на вал редуктора шкив;
  • вместо шины монтируют специальную насадку тоже со шкивом, предварительно надев ремень на него;
  • натягивают ременную передачу как цепь;
  • прикрепляют защитный кожух;
  • ставят диск.

Весь процесс детально показан в видео далее.

Собранная собственноручно болгарка-бензорез поможет в выполнении многих практических задач. Ее мощности достаточно для продуктивного выполнения работ по бетону.

Ведущие производители

Чтобы получить хороший высоторез в своё распоряжение, нужно грамотно подойти к вопросу выбора.

Далеко не последнюю роль играет бренд. А именно производитель, который разрабатывал и собирал садовый инструмент.

Сейчас можно найти огромное количество устройств, предназначенных для подрезки крон деревьев, веток и сучков на кустах. Но часть из них — это дешёвые китайские модели, а также устройства от не самых надёжных производителей.

Если же говорить о проверенных и хорошо себя зарекомендовавших компаниях, то к числу лучших изготовителей высоторезов можно отнести такие бренды:

  • Husqvanra;
  • Stihl;
  • Bosch;
  • Makita;
  • Gardena;
  • Black&Decker;
  • GreenWorks;
  • Fiskars и пр.

Многие сходятся во мнении, что для профессионального применения и ухода за большими территориями следует выбирать импортные высоторезы известных брендов. А для домашнего применения вполне хватит и возможностей отечественных разработок.

Но бренд — это далеко не единственный критерий, по которому следует выбирать садовый инструмент для ухода за деревьями.

Лебедка

Механизм предназначен для горизонтального перемещения или подъема грузов на высоту. Не зависит от наличия электроэнергии, может использоваться на природе, в туристических походах.

Обязательное условие при этом — мощность двигателя лебедки из бензопилы своими руками не должна быть меньше 2,5 кВт.

Важным элементом устройства является барабан — его изготавливают самостоятельно или используют от ручной лебедки. Кроме того, понадобится:

  • редуктор для уменьшения оборотов мотопилы;
  • металлические трубы или профильный прокат, рычаг, кулачковые зажимы, хомуты.

Порядок изготовления лебедки:

  1. Из труб изготавливают жесткую раму. Используют сварку.
  2. Крепят к ней мотор бензопилы. К нему хомутами подсоединяют редуктор, а к выходному валу последнего — барабан.
  3. Устанавливают рычаг, оборудованный кулачковыми зажимами, связанными с валом барабана. Этот элемент управления позволяет управлять рабочим процессом: при перемещении рычага в одну сторону включается вращение барабана, в другую — происходит его остановка.
  4. Изготавливают якорь, которым лебедка будет закрепляться в почве или цепляться за какой-либо неподвижный предмет. Используют заостренные уголки, которые приваривают или присоединяют шарнирами к раме.
  5. Наматывают на барабан трос, свободный конец которого снабжают крюком. Его применяют для захвата, присоединения к грузу, который нужно перемещать.

Использованы материалы:

  • Бензопила Штиль 180.
  • Узел головы болгарки FERM.
  • 3 шины — от Макита, Парма, Дружба.
  • Два шкива 1-1.
  • Ремень.

Конструкция выглядит следующим образом. Ремень идет по оси шины, как по заводу, шкив одет и закреплен на звездочке, которую можно использовать и далее с пильной шиной, в узле болгарки снята шестерня-проточена и под ее изготовлен шкив — приварен.

Затем, две шины, были укорочены стесаны чтобы не мешать ремню и сварены.

Шина дружбы проточена под посадку болгарочного узла и приварена к спарке.

Самодельный бензорез, пилит классно, но если зажимать круг от руки — моментом откручивается, ключами отлично стоит, я думаю можно и законтрить.

Вот такой получился самодельный бензорез по металлу, насадка съёмная, и бензопилу можно также использовать по назначению.

Автор самоделки: Денис. г. Гродно.

Какие можно сделать самоделки из бензопилы «Дружба» и других приборов

Даже без использования дополнительных деталей бензопила способна выполнять большой спектр задач. Если к классической конструкции приобрести дополнительные насадки, получится расширить возможности использования прибора в хозяйстве и получить такие устройства:

Для бензопилы можно приобрести специальные насадки или сделать с ее применением нужный инструмент

  • снегоуборщик;
  • кусторез;
  • насос для перекачивания воды;
  • бензорез;
  • окариватель.

Некоторые умельцы, вооружившись элементарными знаниями по механике, создают дополнительные приспособления своими руками для бензопил, которые позволяют значительно расширить границы применения инструмента. Чтобы его переделать, необходимо понимать принцип работы универсального моторного привода, который легко использовать для изготовления других устройств. Таким образом, взяв мотор от бензопилы, получится создать такие приборы:

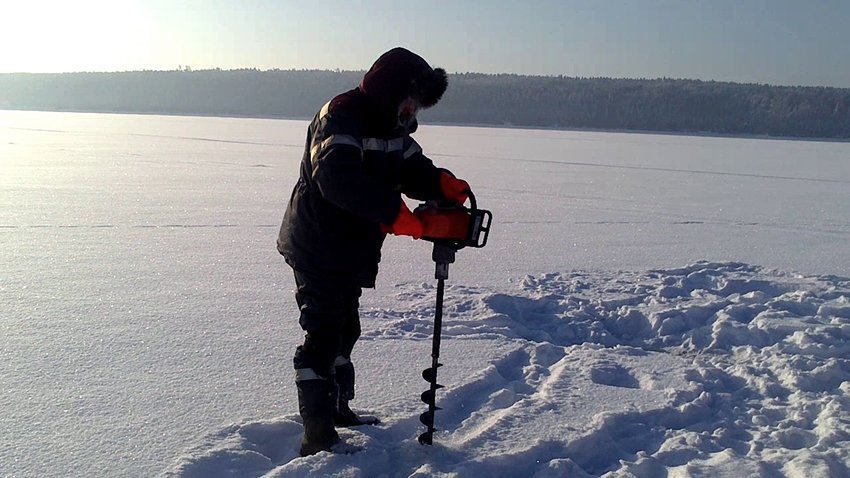

  • ледобур или буроям;
  • мотор для лодки;
  • машинку или велосипед с мотором;
  • газонокосилку;
  • генератор.

Причиной популярности самоделок из бензопил «Дружба-4», «Штиль» или «Урал» является большое количество преимуществ:

  • мощный двигатель;
  • небольшая масса и компактные размеры;
  • возможность использования в экстремальных условиях.

Как правило, самоделки делают из бензопил «Урал», «Дружба», «Штиль»

Как выбрать двигатель для самодельной пилорамы?

Двигатель – это основа пилорамы, поэтому к выбору его характеристик нужно отнестись с особой ответственностью. В первую очередь потребуется разобраться в том, какой тип мотора подойдет для сборки самоделки. Лучшим решением всегда был и остается стандартный бензомотор. Электрические двигатели не обладают достаточной мощностью и тягой. К тому же не все цепные электропилы комплектуются качественной защитой от пыли и влаги, а ведь именно они постоянно сопровождают роспуск бревен на доски.

Второй важный фактор – это мощность двигателя бензопилы. Именно от этого параметра зависит возможность мотора распиливать бревна в продольном направлении. Чаще всего для изготовления самодельной пилорамы используются мощные бензиновые двигатели, коленчатые валы которых вращаются на скорости не менее 12000 об/мин. При этом мощность мотора обязательно должна составлять не менее 5 л. с.

Третий фактор – это антивибрационная система. В процессе работы любой мотор создает колебания, которые влияют на ровность линии распила. Чтобы мини-пилорама производила идеально ровные доски, бензопила для ее сборки должна комплектоваться эффективной антивибрационной системой.

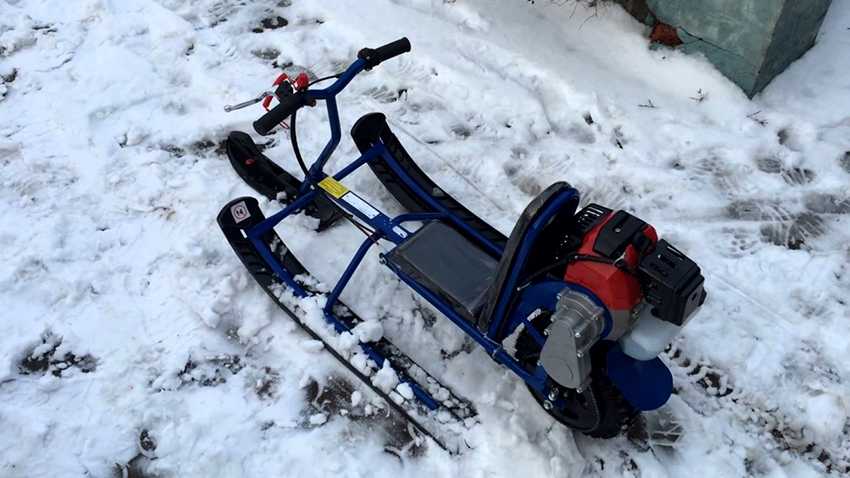

Особенности конструкции снегохода и аэросаней

Снегоход из бензопилы считается одним из самых сложных самодельных приборов, потому как для его изготовления потребуется большое количество дополнительных деталей, среди которых:

  • рама;
  • корпус;
  • гусеницы и передние лыжи;
  • руль;
  • управление, состоящее из ручки и сцепления.

Есть и другая сложность. Чтобы снегоход перемещался, его требуется оборудовать подвеской и трансмиссией, поэтому новичку с такой работой будет справиться непросто.

Создание снегохода из бензопилы своими руками начинают с несущей рамы, представляющей собой стальной профиль размером 20х20 или 20х30 см. За амортизацию задней подвески отвечает качающий рычаг, а за переднюю – рулевая вилка мотоциклетного типа.

Для изготовления снегохода из бензопилы потребуется приобрести много дополнительных деталей.На заметку! Более сложная конструкция состоит из двух лыж, рулевым колесом можно будет не только поворачивать ось, но и тянуть рычаги рулевой трапеции. Несмотря на то что такой способ технически сложнее, он обеспечивает более удобное управление.

Дополнительно снегокат с мотором своими руками дополняется центробежным сцеплением с клиновидным ремнем и цепью. Для усиления тяговой силы на вал гусеницы крепится шестеренка, диаметр которой превышает приводную деталь вала бензопилы. Для нормальной эксплуатации самодельного устройства требуется брать мотор, имеющий мощность не менее десяти лошадиных сил.

Более простым вариантом являются аэросани, которые имеют похожий способ использования, но представляют собой движущийся по снегу винтомоторный самолет. Ввиду упрощенной конструкции сани не отличаются большой грузоподъемностью, проходимостью и устойчивостью. Основные преимущества – простая конструкция и легкость изготовления. Вращающийся винт, установленный за спиной водителя, требуется закрыть при помощи защитного кожуха, выполненного из мелкоячеистой сетки. Управление осуществляется посредством поворота лыж, газового рычага и тормоза. Оптимальной мощностью мотора считается 5-6 лошадиных сил.

Мопед из бензопилы Урал

Привет любителям помастерить, сегодня мы рассмотрим, как соединить бензопилу с велосипедом, в результате чего получим мопед. Бензопилу автор использовал довольно старую, но мощную, это пресловутая бензопила «Урал». Велосипед автор переделал, сделал безопасную раму, а также заменил колесные спицы на более прочные, усиленные. Самоделка в сборке довольно проста, нам нужно сделать велосипедный редуктор из велосипедных деталей и все установить на велосипед. По словам автора, тянет самоделка отлично, что касается максимальной скорости, то это остается неизвестным. Если вас заинтересовал проект, предлагаю изучить его более детально!

Список материалов:— бензопила «Урал»;— две ведомые и одна ведущая звездочка от велосипеда;— каретка с осью и шатунами;— велосипедная цепь;— дроссельная ручка и тросик;— натяжители цепи для велосипеда;— шкив, пружина (для натяжителя);— профильные трубы;— железные пластины.

Процесс изготовления самоделки:

Шаг первый. РедукторРабочий вал двигателя бензопилы развивает огромные обороты, но они нам не нужны, их нужно превратить в более низкие обороты с высоким крутящим моментом. Собираем редуктор из велосипедной каретки, срезаем лишние части рамы, а также обрезаем шатуны. Далее нам понадобится маленькая звездочка от заднего колеса, ее нужно приварить к той части оси, где звездочки нет. Вот и все, после этого редуктор будет готов.

Для соединения пилы с редуктором понадобится еще одна маленькая велосипедная звездочка, ее нужно приварить к звездочке бензопилы. Редуктор крепим к корпусу бензопилы, привариваем его к упорным шипам пилы, а также дополнительно укрепляем все железными прутками или другими деталями. Устанавливаем на редуктор цепь, заводим, проверяем, не слетает ли цепь. Если звездочки будут приварены слишком криво, цепь с высокой вероятностью будет часто слетать.

Позже автор установит натяжитель цепи редуктора, использовалась машинка от многоскоростного велосипеда.

Шаг второй. Ведомая звездочкаНам понадобится ведомая звездочка большого диаметра, чтобы получить большой крутящий момент. Подойдет ведущая звездочка от велосипеда, отрезаем от нее шатун. Эту звездочку автор привариваем к той части колеса, где крепится рычаг ножного тормоза. В итоге у нас конструкция велосипеда почти не меняется, на нем можно ехать и педальным способом, и при помощи двигателя. А если мощности моторчика не хватит, всегда можно помочь и ногами.

Шаг третий. Установка двигателяПриступаем к установке двигателя, а устанавливать его мы будем на задний багажник. Само собой, один багажник с поставленными нагрузками не справится, так что дополнительно укрепляем конструкцию профильными трубами.

Устанавливаем на велосипед цепь, которая соединяет бензиновый двигатель и заднее колесо. Тут у автора возникла проблема, поскольку звездочки приварены криво, цепь постоянно слетала, да и цепь получилась длинная. Для решения проблемы автор сделал два успокоителя в виде кусков профильной трубы. А еще был сделан натяжитель цепи из шкива от генератора, профильной трубы и пружины. После этого цепь слетать перестала.

Двигатель у автора модернизированный, на него установлен карбюратор от скутера. Благодаря такому карбюратору двигатель легче заводится и резвее работает. В завершении установки двигателя нужно будет установить бензобак в удобном месте.

Шаг четвертый. Дроссельная ручкаУстанавливаем на руль дроссельную ручку, такую можно купить в магазине, который продает запчасти для мотоциклов. Проводим тросик по раме и подключаем его к дросселю карбюратора. После этого самоделка готова, можно испытывать.

Автор испытывает велосипед на себе, трогаться с места автор помогает педалями, но в целом мопед разгоняется неплохо. Единственное, что остается непонятным, так это то, как автор планирует тормозить, ведь вместо рычага тормоза у нас теперь ведомая звездочка мопеда. На мопед обязательно нужно установить ручные тормоза.

На этом самоделка готова, надеюсь, вам проект понравился, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Нюансы использования

Насадка — болгарка, должна использоваться согласно рекомендациям производителя и с соблюдением техники безопасности. На практике, этими рекомендациями пренебрегают, что часто приводит к травмированию. Рассмотрим основные моменты, которые стоит учитывать при работе с бензопилой – болгаркой.

  1. В процессе работы руки и глаза оператора должны быть защищены. Очки и перчатки просто необходимы, но не лишним будет одеть костюм из грубого материала. Отрезные диски тонкие, хрупкие на излом и если обычной болгаркой они легко контролируются, то пилой делать это не так просто. Диск может завернуть и сломать, осколки могут разлететься и поранить.
  2. На бензопилу мощностью менее 1,5 кВт устанавливать отрезной диск большого диаметра не стоит, двигатель справиться, но будет работать на пределе и будут заметны провалы по оборотам.
  3. Работать со снятым защитным кожухом запрещено.
  4. Приводной ремень между шкивами должен быть правильно натянут. Проконтролировать натяжение можно следующим образом: захватить ремень по центру и попытаться повернуть вокруг своей оси. Если ремень поворачивается только на 900, то он натянут правильно, если больше или меньше, значит необходимо провести регулировку.

Вариант изготовления простейшей пилорамы на базе бензопилы

Первый вариант самодельной пилорамы довольно прост, поэтому реализовать его сможет каждый желающий, потратив на это не более пары часов времени. Для реализации этого способа не понадобится даже сварочный аппарат, поэтому приступаем к действию. Изначально подготавливаем необходимые материалы:

  • Стальные пустотелые брусья размером 5х5 см и длиной по 1 метру. Количество таких брусьев составляет 6 метров (все зависит от длины шины инструмента)
  • Соединительные элементы в виде крепежных болтов диаметром 8-10 мм в количестве 10 штук

Когда все составные детали для изготовления устройства готовы, можно приступать.

  1. Первоначально нужно изготовить решетчатое основание из стальных брусков
  2. Размер основания равен длине шины инструмента
  3. Это основание является направляющим при пилении бревен
  4. Для закрепления инструмента и его регулировке перпендикулярно к основанию фиксируются два бруса
  5. На концах брусьев, которые крепятся к основанию, нужно сделать фиксаторы для закрепления шины бензопилы с проушинами, через которые будет происходить свободное перемещение цепи

В итоге получаем устройство следующего вида, как показано на фото ниже.

Конкретно для изготовления этой пилорамы использовался сварочный аппарат, за счет которого были сокращены расходы на соединительные элементы. Однако сделать его можно и без применения сварки, но с использованием дрели. Что лучше, решать можете сами, однако в итоге получаем расширение функционала полезного инструмента в хозяйстве — бензопилы. Как изготавливается такой тип пильного оборудования, подробно описано на видео.

Как пользоваться

Механизм для регулировки толщины бревна выполняется в двух вариантах:

  1. Толщина меняется перемещением основания. Этот вариант удобен при работе с небольшими бревнами и позволяет работать в удобном для вас положении.
  2. Толщина доски регулируется перемещением режущей части относительно бревна. Данный способ предпочтительней при работе с тяжелыми бревнами.

Если поискать, то можно найти много разнообразных схем и чертежей таких конструкций от различных мастеров. Как было сказано ранее, подбирать схему необходимо исходя из назначения будущей пилорамы. Ниже представлены различные чертежи пилорамы из бензопилы своими руками:

Цепная самодельная пилорама состоит из каркаса, основания и подвижной части. При монтаже следует внимательно следить за точностью углов. Бензопила в данной устройстве находится в горизонтальном положении и надежно фиксируется в подвижной части. В качестве режущей части хорошо зарекомендовали себя пилы марки Урал. Распиловка бревна производится перемещением режущей части, это осуществляется вручную по направляющим, прикрепленным к станине. Толщина доски регулируется поднятием основания, на котором располагается бревно. Поднимать основание можно при помощи 2 домкратов. Рассмотреть конструкцию можно на фото.

Обзор некоторых вариантов

Мы расскажем о двух самых популярных конструкциях, которые обеспечивают наилучшее качество при работе, и вы сами определите, что удобнее и предпочтительнее в вашем случае.

Самодельный вариант

Для начала рассмотрим, как изготовить приспособление для распиловки бревен бензопилой своими руками.

Инструкция по проведению работ имеет следующий вид:

Лучше всего использовать каркас от старой школьной парты или трубу квадратного сечения со стороной 20х20 или немного больше. В первую очередь изготавливаются два зажима, это элементы длиной 50-60 см, на одном торце которых приваривается поперечина с двумя отверстиями под стяжные болты и небольшим выступом посередине для зажима шины, сверху крепится элемент такой же конфигурации, на фото ниже показаны уже готовые элементы, как видите все довольно просто, и, имея под рукой сварочный аппарат, можно сделать их очень быстро.

Зажимы должны быть такого размера, чтобы ширина расположения болтов была немного больше, чем высота шины

Чтобы производить продольное пиление бревна бензопилой, необходима опорная рама, ширина которой должна быть на 7-8 сантиметров меньше длины, к двум из сторон перпендикулярно приваривается два элемента длиной 10 см, они должны быть чуть больше, чтобы в них заходили зажимы, в них надо установить два фиксирующих болта, для этого сверлится отверстие и привариваются гайки, чтобы в них закручивать крепеж, посередине приваривается ручка для удобства перемещения. Система собирается следующим способом: вначале зажимы вставляются в пазы, после чего вставляется шина бензопилы и тщательно фиксируется. Расстояние подбирается в зависимости от того, на какой толщине необходимо проводить пиление. Чтобы понять, как это делается, посмотрите на фото, где показана конструкция в собранном виде, цена вопроса – несколько металлических элементов и аренда сварки на час.

Рекомендуем: Как правильно согнуть гипсокартон – простые способы для новичков

Так выглядит устройство после сборки

Теперь расскажем, как распилить бревно на доски бензопилой с помощью данной конструкции:

Вам понадобятся два козла, которые будут служить опорами, они должны быть такой высоты, чтобы обеспечивать удобство работы. В качестве направляющей лучше всего подойдет надежная металлическая рейка или прочная доска. Можно изготовить этот элемент из уголка или других металлических изделий. Снизу ставится бревно, которое нужно выставлять на нужную высоту, после чего можно начинать работу. После первого прохода бревно приподнимается на нужную высоту, и процесс повторяется.

Работа производится достаточно просто, главное – выставлять все точно и фиксировать надежно

Готовое решение

Очень популярен вариант Биг Милл Тимберджиг, это специальный комплект для оборудования мини пилорамы. Распиловка бревна на доски бензопилой с помощью этого устройства проста и эффективна.

Приобретая данный вариант, вы получаете все необходимое, расскажем о том, как организовать резку бревен:

Конструкция очень продумана и отличается простотой и надежностью

Вначале нужно соединить между собой две прочные и ровные доски, в результате у вас должна получиться Т-образная конструкция. Это будет упорная линейка. Далее сделайте два Г-образных упора, в комплекте поставки есть уголки, которые предназначены именно для этих целей. Подкатите бревно и расположите его на удобных и надежных брусках. К его торцам саморезами прикрепить опоры, использовать гвозди не стоит, так как их намного сложнее вынимать впоследствии. Далее к установленным деревянным опорам крепится линейка, это делается посредством зажимов, которые также идут в комплекте, при этом помните, что линия пропила идет не по краю направляющей, а на 10 миллиметров выше. Перед тем, как осуществить распил бревна на доски бензопилой, советуем приподнять одну сторону примерно на 30 градусов, так работать будет намного удобнее. Зафиксируйте данное положение с помощью двух опор, если вам что-то непонятно в описании, посмотрите на фото, на нем все показано наглядно, кроме того, в комплекте всегда идет инструкция с подробными схемами.

Как распустить бревно на доски бензопилой? Данное устройство позволяет делать это легко и быстро

Крепеж под сырье

Строго по разметке и предварительно проставленным размерам внутри рельсового пути, устанавливается крепеж под сырье. Это длинная рама, которая по двум сторонам обеспечена разного рода зажимами и фиксаторами.

Необходимо произвести установку точно и качественно, чтобы уложенное на основание бревно было распущено на доску безопасно, без передаваемых вибраций, а также очень ровно.

Нужно понимать, что крепления должны быть концевыми или частичными, но не круговыми, типа хомутов вокруг бревна, ведь так шина с цепью не смогут выполнять свою работу по распиловке.

Также, крепеж можно предусмотреть из нескольких отдельных частей, например, крепеж общей длиной в 2 метра разбить на две равные части, по 1 метру, и оставить между ними просвет в несколько сантиметров. Это нужно для удобства последующей обработки готовых пиломатериалов, например, общему разделению их на равные части, даже на те же две половины.
