Регулировка карбюратора бензопилы лесник

Модельный ряд бензопил Лесник

Лесник 2512

Бензопила поражает своим весом – всего 2,9 (в снаряженном состоянии 4,9 кг.) килограмма. При этом модель оснащена двигателем, мощностью 1,3 л.с. и комплектуется 12-ти дюймовой шиной (30 см.). Неудивительно, что при таких параметрах Лесник 2512 относится к бытовому классу бензопил и может использоваться, преимущественно, для выполнения хозяйственных нужд. Впрочем, небольшой вес агрегата при неплохих эксплуатационных характеристиках обеспечили этой модели успех у строителей. Необходимо отметить надежность и долговечность бензопилы. Основные детали двигателя имеют хромированное покрытие, а шатун и коленвал изготовлены из кованой стали.

Лесник 2512

Лесник 3816

Коммерческий успех предыдущей модели привел к разработке и производству еще одной бензопилы с небольшим весом и довольно высокими эксплуатационными характеристиками. Чистый вес агрегата остался прежним (2,9 кг.) а вот мощность двигателя увеличена до 1,4 л.с, что позволило оборудовать пилу 16-ти дюймовой шиной и значительно расширить область ее применения. Двигатель бензопилы отличается низким расходом топлива и для безопасности оператора оснащен блокировкой от случайного запуска. Кроме того, безопасность оператора обеспечивается тормозом аварийной остановки цепи (время срабатывания 0,12 сек.). Пила может применяться на всех видах строительных и ремонтных работ, в том числе для заготовки и распиловки дров.

бензопила Лесник 3816

Лесник 4518

Несмотря на то, что эта бензопила относится к инструментам бытового класса, по многим параметрам она не уступает профессиональным моделям. Агрегат оснащен мощным двигателем (2,9л.с), что дает возможность применять на нем 18-ти дюймовую шину. Бензопила оборудована праймером для подкачки топлива в карбюратор, а запуск двигателя облегчается системой «Zip-Start». Вес пилы составляет около 6,5 килограмма (в снаряженном виде). В своих отзывах владельцы Лесник 4518 отмечают, что она сделана из довольно прочного пластика. Эта модель может использоваться при всех видах хозяйственных работ, включая заготовку дров, поперечную и продольную распиловку древесины.

Бензопила Лесник 4518

Лесник 5220

Для выполнения более серьезных задач производитель создал полупрофессиональную модель с двигателем на 3,4 л.с. и хромированным напылением на поршне и цилиндре. Бензопила комплектуется 20-ти дюймовой шиной, имеет усовершенствованный стартер и качественную антивибрационную систему. Пользователю обеспечен удобный бесключевой доступ к воздушному фильтру, а безопасность гарантируется блокировкой от случайного включения и тормозом аварийной остановки (время срабатывания до 0,12 сек.). Этот универсальный агрегат может применяться при непрофессиональной валке леса и для распиливания крупных бревен.

Бензопила Лесник 5220

Аналогичные бензопилы

Среди бюджетных моделей с таким литражом у бензопилы достаточно конкурентов. Можно выделать такие модели, как Чемпион 125 Т-10 и HUTER BS-52:

1. Champion 125 t-10 – при одинаковой цене, весит эта бензопила больше, а мощность меньше. Тем не менее пользователи отмечают надёжную и безотказную работу, как для бюджетной модели;
2. HUTER BS-52 – Лесник, умноженный на два. В два раза выше мощность, в два раза больше вес, в два раза выше цена. К сожалению, надёжность оставляет желать лучшего – несмотря на цену, у многих пользователей пила просто не заводится.

Если же в хозяйстве необходима более мощная бензопила (но все еще в бюджетном сегменте) – стоит обратить внимание на AL-KO BKS-3835. Хоть цена и выше почти в два раза (8000 рублей против 4500 у Лесника), сборка и качество модели также выше на порядок, а соотношение цена/качество лучше, чем у BS-52. Несмотря на русское название, у бензопилы китайские корни

Это сказалось как на цене, так и качестве конечного продукта. Лесник 2512 довольно бюджетный, его цена варьируется от 4500 до 5500 тысяч рублей. В этом сегменте у него практически нет конкурентов – русский «китаец» способен сравниться с европейскими конкурентами, которые стоят от 10 до 12 тысяч рублей

Несмотря на русское название, у бензопилы китайские корни. Это сказалось как на цене, так и качестве конечного продукта. Лесник 2512 довольно бюджетный, его цена варьируется от 4500 до 5500 тысяч рублей. В этом сегменте у него практически нет конкурентов – русский «китаец» способен сравниться с европейскими конкурентами, которые стоят от 10 до 12 тысяч рублей.

Регулировка карбюратора бензопилы Патриот 3816 своими руками

Правильная регулировка карбюратора обеспечивает экономный расход горючего топлива и максимальные тяговые характеристики бензопилы Патриот. Если отрегулировать неправильно, то это обязательно отразится на ее работе.

Перед началом регулировки необходимо провести полный осмотр бензопилы, если есть, устранить дефекты (подсос воздуха, подтеки воздуха и др.).

Обычно на корпусе карбюратора (дублируются на корпусе бензопилы) имеются обозначения:

1. L – винт предназначен для регулировки низких оборотов двигателя.
2. H – винт предназначен для регулировки высоких оборотов.
3. T – винт предназначен для регулировки холостого хода.

Когда двигатель заглушен, необходимо полностью закрутить винты L и H на карбюраторе до упора. Затем выкрутить на 1,5 оборота каждый. Винт T на этом этапе трогать не надо. После этого бензопилу нужно попробовать завести. Если все сделано правильно, то она заведется сразу. Прогреваем двигатель на протяжении 7 – 10 минут.

Настройка режима работы на холостых оборотах. Перед регулировкой карбюратора необходимо определить такое положение винта L, при котором обороты двигателя будут максимальными. Для этого его нужно медленно прокручивать то в одну, то в другую сторону. Когда положение будет найдено, необходимо повернуть винт против часовой стрелки на 1/4 оборота.

Если вдруг при регулировке она начала движение, винтом T крутим против часовой стрелки до тех пор, пока цепь не остановиться. После этого докручиваем винт еще на 1/4 оборота в ту же сторону.

Следующим этапом проверяем бензопилу Патриот на всех режимах работы двигателя. Пробуем запустить остывшую бензопилу и оцениваем работу на холостом ходу. Обороты должны быть равными, не плавающими. Затем пробуем распилить бревна, ручкой газа ускоряя двигатель.

Если же в работе двигателя присутствуют перебои, и отсутствует нормальное ускорение, необходимо снова прокрутить винт L на 1/8 оборота против часовой стрелки и повторить вышеописанные манипуляции с винтом T. Повторять нужно до тех пор, пока не добьетесь правильной работы двигателя.

Для того чтобы проверить качество смеси, разгоняем бензопилу до максимальных оборотов. В процессе регулировки нельзя допускать долгой работы в таком режиме, делайте паузы. Следите за выхлопом и звуком работы. Когда из глушителя идет много сизого дыма и звук у мотора очень громкий – значит смесь слишком богатая. Поворачиваем винт H на 1/4 оборота против часовой стрелки и наблюдаем за работой двигателя.

Проверяем бензопилу на максимальных оборотах, она должна хорошо пилить, без провалов и перебоев в работе

Симптомы бедной смеси: перегрев двигателя бензопилы, перебои в зажигании, характерный треск в выхлопе, самопроизвольные повышения оборотов двигателя. В данной ситуации необходимо повернуть винт H примерно на 1/4 оборота против часовой стрелки.

Все вышеперечисленные регулировки проводятся до тех пор, пока не будут соблюдены главные условия: цепь при холостых оборотах неподвижна, звук двигателя ровный, нажатие на рычаг газа приводит к быстрому ускорению без провалов и прихватов. Для более точной настройки карбюратора бензопилы Патриот 3816 можно подключить электронный тахометр.

Какой карбюратор стоит на Патриоте 3816, его устройство

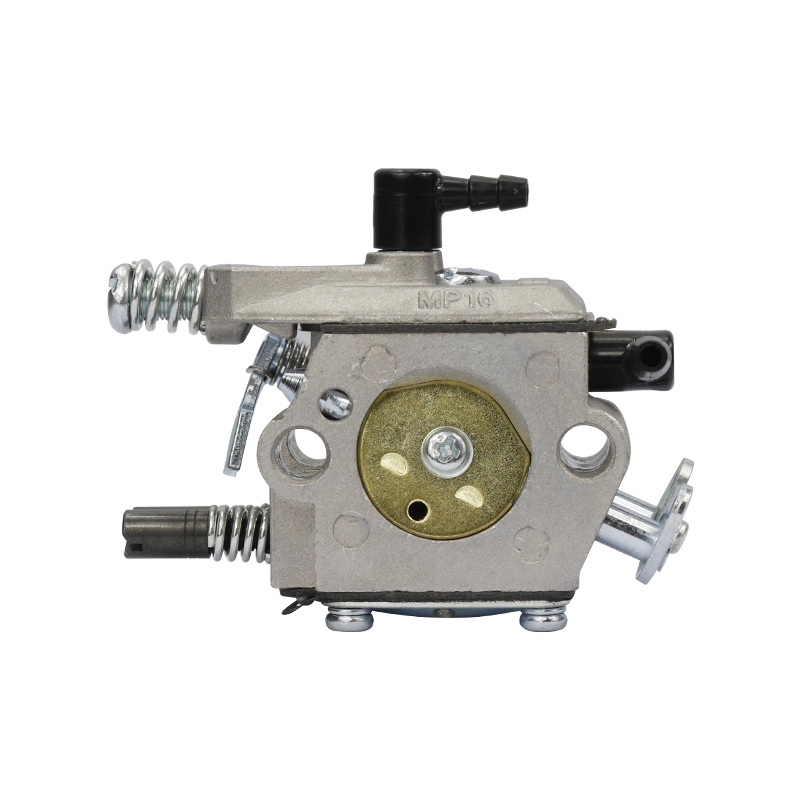

На бензопиле Патриот 3816 установлен типовой карбюратор, аналог китайской «цыганки». Состоит он из легкого алюминиевого корпуса, в котором присутствуют:

1. Дроссельная заслонка. Благодаря ей меняется соотношение воздуха в топливной смеси (обеднение или обогащение);
2. Топливная игла или смеситель. Через него топливо поступает в поплавковую камеру.
3. Диффузор. Узкий участок камеры. Проходя через него поток воздуха значительно ускоряется.
4. Поплавковая камера. В ней дозируется смесь и поддерживается на определенном уровне.
5. Главный топливный жиклер. По нему горючее попадает из поплавковой камеры в диффузор.

Это основные узлы карбюратора бензопилы Патриот 3816. Помимо них есть еще много вспомогательного мелкого оборудования.

Видео регулировки карбюратора

В качестве примера предлагаем посмотреть видео, автор которого показывает методику диагностики неисправности и процесс настройки на примере неизвестной бензопилы. В принципе карбюратор бензопил Патриот 3816 внешне и конструктивно похож на тот, что в видео, поэтому принципиальных отличий нет.

Бензопилы Лесник: высокое качество за умеренную цену

Бренд Лесник лишь недавно появился на постсоветском пространстве, но уже успел стать довольно популярным и занять свою нишу на рынке садовой и фермерской техники. Компания входит в холдинг Garden Traiding, который занимается производством электрических и бензомоторных триммеров, колодезных насосов, перфораторов, сварочной техники, цепных электро и бензопил Лесник. Холдингу принадлежит еще несколько известных брендов, в частности Patriot, HomeGarden и MaxCut. Производственные мощности концерна локализованы в Китае.

На сайте производителя отмечается, что вся продукция холдинга отвечает современным стандартам качества и безопасности. Все производственные процессы на китайских заводах контролируются российскими и американскими инженерами, инструменты проходят строгий контроль качества.

Особенности бензопил Лесник:

• Доступная стоимость при высоком качестве сборки;
• Хромированное покрытие деталей поршневой группы, удлиняющее срок службы двигателя;
• Бензопила Лесник имеет компактные размеры и небольшой вес;
• Наличие функции «Легкий старт» для облегченного запуска двигателя;
• Бесключевой доступ к воздушному фильтру.

Модели бензопил конкурентов

Российский рынок бензопил представлен широким рядом моделей зарубежных и отечественных бензопил других производителей. Ниже – ТОП-5 бензопил, по некоторым параметрам могущих составить конкуренцию бренду Лесник и их технические характеристики:

1. Калибр БП-2600/18У может пилить бревна диаметром 400 мм. Двухтактный ДВС мощностью 3,5 л.с., шина 18 дюймов, масса – 6,2 кг. Современный дизайн и удобные настройки, длительная работа в автономном режиме, праймер, диафрагменный карбюратор, система смазки и аварийного тормоза. Если сравнивать с бензопилой Лесник 5220, то производительность Калибра ниже;
2. Huter BS-45M производства Германии выпускается для мелких хозяйств. Двухтактный ДВС мощностью 2,3 л.с. и объемом 45 см3 позволяет выполнять любые работы на даче, в саду или на участке. Длина шины – 16 дюймов, маслонасос с автоподачей смазки. Менее удобна в работе и обслуживании, чем Лесник 3816;
3. CARVER PROMO PSG-45-15 предназначена для садовых работ, обрезки веток и кустарника, сухостоя, заготовки дров и строительных работ. Двухтактный ДВС мощностью 2,4 л.с., шина длиной 15 дюймов, компактность и небольшой вес позволяют вести работы на высоте и в труднодоступных местах. Бензопилы Лесник 3816 и Лесник 4518 с похожими характеристиками более надежны и долговечны;
4. Пила Союз ПТС-99371 оснащена двигателем мощностью 2,7 л.с. и объемом 38 см3. Вес модели – 5,1 кг, длина шины – 18 дюймов, система автоматической смазки и инерционный тормоз цепи. Аналогичная бензопила Лесник 4518 имеет более широкий набор функционала и механизмов безопасности;
5. Компактная бензопила DDE CS2512 массой 3,15 кг может обслуживать дачные участки, сады, работать на мелких ремонтных работах. Двигатель имеет мощность 1,2 л.с. При таком малом весе бензопила удобна при выполнении высотных работ. По сравнению с бензопилой Лесник 2512 более тяжелая и неудобная в работе.

При выборе бензопилы существует единственное правило: бензопила должна быть надежной и безопасной, поэтому Лесник, несомненно, заслуживает большего внимания, даже если бензопилы уступают по некоторым параметрам моделям конкурентов.

Модельный ряд

Это компактное устройство, которое необходимо для выполнения бытовых работ. Им легко управлять одной рукой.

Вот основные преимущества этой модели:

• Двухтактный двигатель, мощность которого составляет 1,2 лс.
• Хорошая балансировка.
• Защита от вибраций.
• Вес менее 3 кг.
• Емкости для масла и бензина по 200 мл.
• Шина 30 см.

Однако есть и несколько недостатков у этого устройства:

• Зимой бывают сложности с запуском.
• Свечи и катушки часто приходится менять.
• Постоянно нужно контролировать уровень натяжения цепи.

Несмотря на это, бензопила хорошо подойдет для бытового использования.

Это неплохой инструмент с хорошей балансировкой. Его необходимо использовать, если требуется заготовить дрова на зиму или выполнить небольшие дачные работы.

Вот чем отличается данная модель:

• Мощность 2 л.с.
• Система быстрого запуска.
• Простота эксплуатации.
• Эргономичный дизайн.
• Вес около 5 кг.
• Емкость для бензина на 310 мл, для масла на 210мл.
• Длина шины 40 см.

Также есть несколько недостатков, судя по имеющимся отзывам:

• Двигатель периодически глохнет.
• Могут быть сложности с запуском бензопилы.
• При длительном хранении без эксплуатации возможно протекание жидкостей.
• Карбюратор довольно часто приходится регулировать.

Но низкая цена и компактность устройства подкупают многих, чтобы приобрести себе этот инструмент.

Эта универсальная модель относится к полупрофессиональным. Это значит, что ее можно использовать не только для заготовки дров, но и для создания срубов домов и бань. Однако для лесоповала она не подходит. Там нужны именно профессиональные инструменты.

Вот какими достоинствами обладает Лесник 4518:

• Мощность 2,9 л.с.
• Две скорости работы.
• Система Easy Start.
• Вес 6,5 кг.
• Емкость для топлива на 550 мл.

• Длина шины 45 см.
• Электронный способ зажигания.
• Использование нейлонового воздушного фильтра.
• Зубчатый упор является дополнительной опцией.

Из недостатков можно выделить, что система натяжения цепи не очень удобная. Также при длительном отдыхе бывает сложно завести устройство.

Это довольно мощная бензопила, которая может стать отличной альтернативой именитым брендам. Некоторые ее используют и на лесоповале, что говорит о достаточно большом запасе мощности.

Вот какие преимущества есть у этой бензопилы:

• Мощность 3,4 л.с.
• Возможность эксплуатации до -30 градусов.
• Защита от вибраций.
• Эргономичный дизайн.

• Воздушный фильтр можно легко снять, так как он крепится на болты.
• Продвинутая система безопасности.
• Емкость для бензина 0,55 литра.
• Длина шины 50 см.

Из недостатков можно отметить, что вес бензопилы составляет почти 9 кг, поэтому длительно работать с ней может оказаться проблематичным. А еще периодически наблюдаются сбои в работе масляного насоса.

Технология настройки

Основной инструмент, которым производится подкручивание винтов – отвертка, подходящая под их шлицы. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой.

Мнение эксперта

Торсунов Павел Максимович

Некоторые производители инструмента Husqvarna, Homelite, MTD комплектуют свои карбюраторы жиклерами под специальную отвертку. Сделано это, для максимального затруднения процесса самостоятельной регулировки карбюратора владельцем.

Можно предположить, что цель этого — «навариться» на продаже отверток для регулировки: они и правда дорогие. Но на самом деле это делается для защиты двигателя пилы от неправильно выставленных максимальных оборотов.

Контролируют настройку тахометром. Если его нет, придется ориентироваться на собственный слух, а это не всегда эффективно.

Пошаговая инструкция

Основные этапы настройки карбюратора:

• регулировка на низких оборотах;
• настройка правильной подачи топлива на максимальных оборотах;

• точная настройка на холостом ходу;
• проверка работы инструмента во всех режимах.

Для регулировки используются 3 винта:

Т – отвечает за точную настройку на холостом ходу;

H – настройка работы на максимальных оборотах;

L – регулировка образования топливной смеси на низких оборотах.

Процесс настройки

Регулировка состоит из следующих действий:

1. Установите винты L и H в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания.
2. Запустите двигатель и немного прогрейте его.
3. Проведите настройку режима низких оборотов винтами L и холостого хода T. Сначала винт L закрутите до получения максимальных оборотов двигателя. Затем отпустите его на 1/4, а винтом T приведите в норму холостой ход.
4. После настройки работы на «низах» проведите регулировку тяги и максимальных оборотов. Для этого медленно закручивайте винт H и проверяя обороты по показаниям электронного тахометра. Не допускайте превышения допустимых показателей максимальных оборотов, рекомендованных class=»aligncenter» width=»749″ height=»206″
5. Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.
6. Финальный этап – проверка работы пилы во всех режимах. Сначала дайте инструменту остыть, затем сделайте контрольный запуск на холостом ходу.
7. Если инструмент работает нормально, проверьте его под нагрузкой.
8. При недостатке мощности повторите регулировку винта Н, выкрутив его и снова проверив тягу. Потеря тяги на максимальных оборотах – это показатель износа ЦПГ или плохого качества топлива.

Некоторые нюансы

В процессе настройки карбюратора могут возникнуть некоторые нестандартные и опасные для работоспособности инструмента ситуации:

1. Слишком сильное выкручивание винта L относительно Н может привести к образованию обедненной топливно-воздушной смеси. Когда в карбюраторе много воздуха и мало бензина, поршневая группа пересыхает и может выйти из строя.
2. Заводские китайские карбюраторы имеют настройки на стендах с учетом особенностей каждой бензопилы. Любое изменение положения винтов при регулировке нужно запоминать или записывать. Это поможет вернуться к заводским настройкам, если двигатель не заведется.
3. Новые карбюраторы для китайских пил регулируются на заводах по стандартному количеству оборотов или произвольно. Они могут требовать регулировки сразу после установки на конкретный инструмент.

Как понять, что настройка правильная

Об эффективной и корректной настройке свидетельствуют такие признаки:

Цепь не двигается на холостом ходу;

Мотор работает плавно;

При старте и нажатии на газ нет обрывов в работе.

Ремонт бензопилы

Бензопила, фотография которой вы можете найти в статье, имеет свечу. Когда инструмент ломается, сначала необходимо проверить эту конкретную часть механизма. Для этого провод отключается, и сама свеча зажигания отвинчивается ключом. Если он покрыт черным углеродом, это может указывать на использование масла низкого качества. Иногда черный углерод указывается неправильным расчетом соотношения масла и бензина и неправильной регулировки карбюратора. Свеча промывается, очищается от отложений иглой или шилом, только после того, как вы протрите электроды наждачной бумагой.

Если он сух, то топливная смесь не входит в цилиндр. Проблема в этом случае не в системе зажигания, поэтому свеча может быть установлена ​​обратно.

Если свеча была разбрызгана топливом, переизбыток смеси можно объяснить нарушением правил запуска или неправильной регулировки карбюратора. Свечу зажигания следует вытереть, отключить подачу топлива и включить стартер, чтобы можно было удалить избыточное топливо. После проверки камеры сгорания свеча может быть установлена ​​на место, и оборудование можно перезапустить. Ремонт бензопилы Huter BS-45 всегда может выполняться независимо.
