Регулировка карбюратора бензопилы

Как настроить карбюратор на бензопиле Carver

Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:

  • плохая работы свечи зажигания;
  • потеря компрессии из-за критического износа поршневой системы;
  • плохое топливо;
  • плохая работа карбюратора, не связанная с регулировкой;
  • забитые парафином фильтры в баке и карбюраторе.

По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.

  1. Если двигатель вообще не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
  2. Затем регулируют на слух при заведенном двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
  3. Если на холостых крутится цепь, винт Т откручивают назад до положения, в котором двигатель на холостых работает уверенно и не глохнет, а цепь не крутится.

Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.

  1. Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
  2. Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.

Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.

Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.

После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.

Не всегда стоит это делать по следующим причинам:

  1. При сильной закрутке острый конец винта может разрушить жиклер из рыхлой порошковой бронзы у дешевых бензопил, а это поломка.
  2. 1,45-1,5 оборота от «до конца» могут не соответствовать старому положению винтов, при которых бензопила все-таки работала до последнего, и реальным заводским настройкам.

Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём

Важно запоминать, насколько и в какую сторону было изменено положение винта

Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.

Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем видео:

Бывает и так: почему пила не хочет работать

Не всегда с помощью одной лишь регулировки карбюратора «Штиль» можно заставить бензопилу нормально работать. Иногда причина проблемы кроется совсем в другом. В чем именно — поможет понять следующая таблица:

Признаки неисправностиПричина проблемыЧто делать
Оборудование постоянно отключается, работа не стабильнаТопливо разбавлено водой. Горючее не отвечает требованиям качестваПоменять горючее
Мощность искры недостаточнаяЗаменить свечу
В топливе, идущем в мотор, мало воздухаЗаменить горючее
Барахлит или вообще не работает надсвечникПоменять надсвечник
Отсутствует компрессияОтремонтировать мотор
Из выхлопной трубки валит едкий черный дымВ топливе чересчур много воздухаЗаменить горючее
Фильтр воздуха слишком старыйПоменять фильтр воздуха на новый
В выхлопном дыме присутствует белый цветВ горючем слишком много маслаЗаменить топливо
Дым не выделяется вообщеВ топливе нет масляной жидкостиЗаменить топливо
Аппарат не включаетсяСтарый бензинПоменять горючее
Вышла из строя свечкаДостать свечку и высушить ее
Не работает надсвечник, центральный кабельПоменять детали на новые
Блок зажигания работает через разОтремонтировать или поменять элемент на новый

Самостоятельная регулировка карбюратора Партнер 350

Приступая к регулировке бензопилы Партнер 350, необходимо максимально отчистить ее от грязи и пыли в районе карбюратора.

Самый легкий способ очистки бензопилы от мелкой стружки, это воспользоваться компрессором, установив на него продувочный пистолет или насадку.

Первый этап регулировки

На Партнер 350 предусмотрены специальные отверстия с левой стороны верхней крышки, через которые можно получить доступ к регулировочным винтам, но если вы регулируете бензопилу впервые, то крышку лучше снять. Так будет удобнее, т. к. вы будете видеть в каком положении находятся головки регулировочных винтов.

Далее, необходимо установить винты качества и количества в полностью закрученное положения, а затем ослабить их на 1/5 оборота.

Если вы регулируете при снятой крышке, то необходимо запомнить, что левый винт, это винт количества, соответственно правый – качества. Для того чтобы было проще, производитель наносит на корпус карбюратора, под каждым из винтов маркировку (L) и (H). (L) – количества. В некоторых мануалах он еще называется винтом, который отвечает за тягу на низких и средних оборотах. (H) – качество топлива, регулирует количество максимальных оборотов.

Также, на карбюраторе имеется третий регулировочный винт, который обозначен буквой (Т). Он необходим для корректировки положения дросселя в режиме холостого хода.

Совет: Если на карбюраторе по каким-то причинам не имеется обозначений регулировочных винтов, то отличить винт (Т) можно по установленной на нем пружинке, которая необходима для того, чтобы предотвратить самопроизвольное раскручивание при работе. Также он имеет шляпку под крестовую отвертку.

Второй этап

После того, как винты установлены в необходимое положение, бензопилу Партнер 350 необходимо запустить и дать ей поработать в течение нескольких минут, т. к. регулировка должна проводится на горячем двигателе. Как только цилиндр станет теплым, можно приступать к настройке винта количества, для этого его необходимо закручивать по часовой стрелке, до тех пор, пока двигатель не станет выдавать максимальные обороты, после чего сразу отвернуть винт в обратном направлении на одну четверть оборота.

Устройство карбюратора бензопилы Хускварна 142

Основная часть карбюратора – это корпус, оснащенный прокладками. Неотъемлемой частью карбюратора является топливный насос, отвечающий за поступление топливной смеси. Немаловажный узел поплавковая камера. Здесь накапливается топливо, уровень которого регулируется специальным поплавком. По мере накопления, топливо переходит в основную камеру, где происходит соединение с воздухом.

У каждой заслонки свое предназначение. Одна из них дроссельная. Ее основная задача — корректировка подачи топлива в цилиндр. Другая необходима для сдерживания подачи воздуха из воздушного фильтра. В момент перекрытия второй заслонкой подачи воздуха, происходит обеднение топливной смеси, а так же увеличение ее подачи в цилиндр. Это необходимо для обеспечения легкого запуска электроинструмента. В работе карбюратора принимает участие клапан-форсунка, который пульверизирует топливо и не допускает проникновения воздуха в камеру.

Зачастую неисправность именно этого клапана является причиной неудовлетворительной работы агрегата. К примеру, из-за неправильного положения бензопилы при хранении, клапан может заклинить, что перекроет подачу топлива, и пила попросту не заведется. Из-за неполадок в работе клапана-форсунки может появиться подсос воздуха в главную топливную камеру карбюратора. Неработоспособность этой детали может парализовать работу всего агрегата. Поскольку от состояния данного клапана зависит немного немало, а работа всего двигателя. При обнаружении его неисправности, рекомендуется купить новый и поменять.

Как же работает карбюратор на бензопиле — разбираемся с подачей топлива в устройство

Итак, рассматриваемое устройство на современной бензопиле имеет простой принцип работы, который основывается на разрежении. Наверное, при ремонте бензопилы не раз каждый пильщик задавал себе вопрос, почему на агрегате отсутствует топливный насос. На таком небольшом агрегате попросту негде устанавливать насос, и его функцию подачи топлива выполняет сам карбюратор. Чтобы разобраться, как работает карбюратор бензопилы, рассмотрим для начала особенности подачи топлива в механизм.

Это интересно! Возвращаемся к нашей бензопиле Дружбе, в которой бензобак расположен выше мотора. Такая конструкция сделана неспроста. Ведь в конструкции старых бензопил также отсутствует бензонасос, только его роль выполняет расположение бензобака над карбюратором и двигателем в целом. Топливо поступает в карбюратор самотеком через топливопровод, а исключается его переизбыток за счет принципа работы поплавковой камеры, о чем было сказано выше.

Как же происходит подача топлива в современных бензопилах с мембранными карбюраторами? В современных бензопилах подача топлива в карбюратор происходит через специальную мембрану, которая на схеме ниже обозначена под цифрой 4.

На схеме эта мембрана обозначена в виде пунктирного овала. Ее перемещение происходит за счет разрежения давления. Возникает вполне уместный вопрос о том, откуда же возникает это разрежение. Рассмотрим в деталях, для чего будем опираться на схему ниже.

Штуцер под номером 1 соединен с бензобаком, который расположен ниже уровня расположения карбюратора. Топливо по закону физики не сможет поступать в карбюратор по такой схеме. Именно для этого в конструкции рассматриваемого устройства имеется штуцер 2 (он также может быть представлен в виде отверстия, что зависит от модели инструмента, однако принцип работы карбюратора бензопилы идентичен). Через штуцер 2 происходит поступление в карбюратор давления, забор которого происходит через канал из камеры КШМ (кривошипно-шатунного механизма). На схеме показано черной линией.

Из камеры КШМ в камеру карбюратора через штуцер 2 происходит попеременная подача воздуха под давлением, цикличность которого зависит от скорости вращения коленчатого вала инструмента. Именно поэтому перед стартом бензопилы нужно изначально без зажигания сделать несколько движений стартером (который приводит в движение коленвал), чтобы закачать бензин в камеру сгорания, а уже после этого осуществлять запуск.

При создании разрежения давления мембраной 4, происходит попеременное открытие и закрытие клапана 3. Топливо поступает по камере карбюратора, и направляется к впускному клапану под номером 5. Клапан 5 открывается в зависимости от создаваемого давления, но уже не мембраной, а самим топливом. Далее топливо поступает через фильтрующий элемент под номером 6, и перемещается уже в очищенном виде до иглы. Дальнейшая схема работы карбюратора бензопилы описана в следующем разделе.

Описание процесса

  1. Если карбюратор бензопилы не отрегулирован, и запустить бензопилу не возможно, то настройку начинают с установки винтов (L) и (H) в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания.
  2. После чего, необходимо запустить двигатель, дать немного поработать и нагреться.
  3. Следующий этап — настройка режима низких оборотов. Оптимальной работы двигателя на «низах» можно добиться регулировкой винта (L) и холостого хода (T). Для этого, сначала винт (L) закручивается до получения максимальных оборотов двигателя, после отпускается на 1/4, а винтом (T) приводятся в норму холостой ход.
  4. После настройки работы на «низах» проводится регулировка тяги и максимальных оборотов двигателя. Для этого медленно закручивают винт (H) и по показаниям электронного тахометра проверяют обороты. Недопустимо допускать превышения максимальных оборотов двигателя, заявленных производителем! Идеальным вариантом для этого, будет использование электронного тахометра, который по низкой цене можно купить на Алиэкспресс.

Купить тахометр на Aliexpress

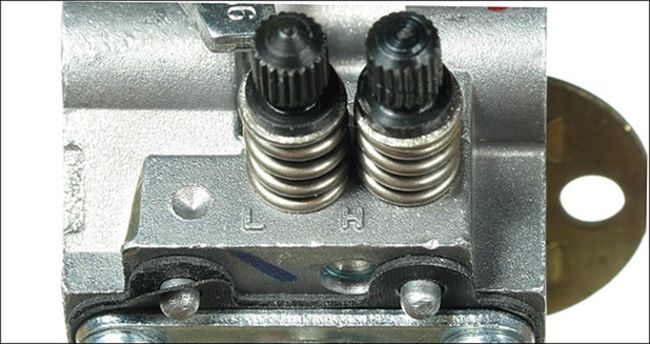

Расположение регулировочных винтов карбюратора на бензопиле Хускварна.

Важным этапом является проверка пилы на всех режимах работы после регулировки, для этого нужно дать бензопиле остыть, после чего запускать по алгоритму запуска холодного инструмента. Если пила нормально запустилась и работает на холостом ходу ровно, нужно проверить, как пилит. Если в процессе проверки обнаружены недостатки в мощности бензопилы, то необходимо повторить регулировку винта (H) выкручивая его и проверяя тягу в работе.

Рекомендуем посмотреть видео, о том, как почистить и отрегулировать карбюратор бензопилы, автор которого, также рассказывает о пагубном влиянии топлива на составляющие карбюратора. На примере показано, как восстановить свой карбюратор используя недорогой ремкомплект.

Бензопила заводится и глохнет. Почему?

Существует несколько несложных правил по эксплуатации и обслуживанию бензопилы, соблюдение которых позволит по максимуму продлить срок её службы. Приготовление правильной топливной смеси, регулярная чистка фильтров и периодическая замена деталей надолго избавит вас от необходимости ремонта вашего инструмента. Если же избежать поломки так и не удалось, то разобраться в её причине можно совершенно самостоятельно. Это касается любых марок бензопил, начиная от более сложных моделей «Хускварна» и «Штиль» и заканчивая самыми простыми моделями «Макита» и «Патриот».

Бензопила сразу глохнет

Далее проверяем свечу зажигания, а также контакт её наконечника с высоковольтным проводом. Зазор между ними должен составлять не более 0,5 мм. При необходимости свеча чистится от нагара и высушивается. Рекомендуется свечу изредка менять на абсолютно новую. Причины того, инструмент глохнет при нажатии на газ, кроются в топливном фильтре или жиклере карбюратора. Чистка бензофильтра не займёт много времени и сил, а вот разборку и чистку карбюратора лучше доверить специалистам сервисного центра.

Бензопила глохнет при наклоне

При горизонтальном положении бензопилы, топливная трубка лежит на дне бензобака, когда же инструмент находится под наклоном, трубка оказывается над топливной смесью, т.е. в воздушном пространстве. Именно это и является причиной того, что бензопила глохнет на боку.

Бензопила глохнет на больших оборотах

В том случае, если инструмент глохнет на высоких оборотах, необходимо проверить три детали: воздушный фильтр, топливный насос и бензиновый фильтр. Воздушный фильтр необходимо прочистить, можно даже вымыть под водой и хорошенько просушить. Затем достаточно отсоединить топливный шланг от карбюратора и посмотреть, вытекает из него топливо или нет. Если оно течёт полной струёй, бензиновый фильтр можно не проверять. Если же наоборот, то неисправность найдена. Сапун можно почистить обычной иглой, а фильтр аккуратно отсоединить от всасывающего шланга, произвести его чистку или же заменить на новый. Бензиновый насос проверяется на износ: если топливо не просачивается сквозь него, то с ним всё в порядке. Если же проблема того, что ваш инструмент глохнет на полном ходу, обусловлена некоторыми повреждениями насоса, то данную деталь необходимо просто заменить на новую.
