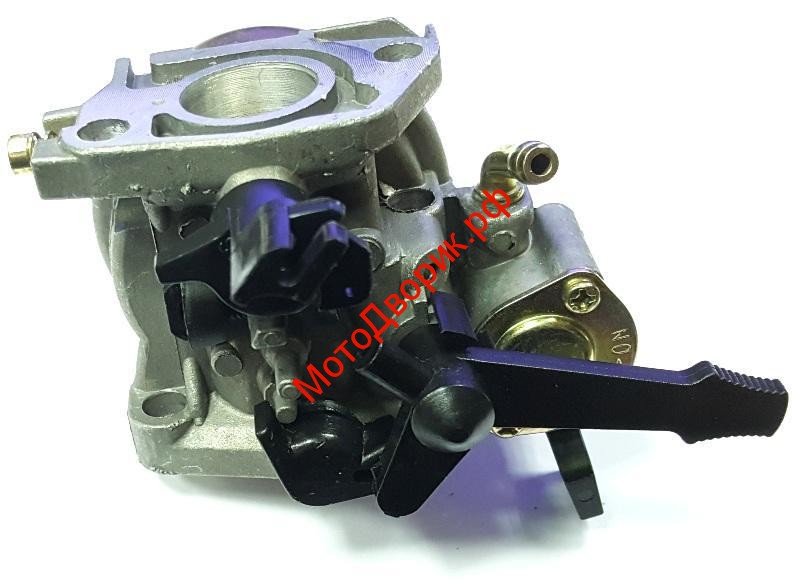

Регулировка карбюратора мотоблока patriot

Чистка карбюратора мотоблока – как убрать засоры самому?

В результате интенсивной эксплуатации мотоблока со временем в его карбюратора скапливается большое количество пыли и продуктов испарения топливной смеси. Это плохо сказывается на эффективности работы механизма, и, чтобы исправить ситуацию, потребуется тщательно почистить карбюратор.

Эта процедура выполняется в следующем порядке:

Для начала нужно снять карбюратор из мотоблока;
Затем необходимо слить все горючее из поплавковой камеры устройства;
Далее потребуется осмотреть поплавковый штуцер. Если топливо из него вытекает слишком медленно, то штуцер потребуется продуть сжатым воздухом из баллона. Затем нужно повернуть штуцер на 180 ° – если после этого топливо перестало вытекать из карбюратора, значит, топливный клапан полностью исправен;

После этого нужно проверить жиклеры. Для этого понадобится отвернуть и извлечь винты, отвечающие за регулировку полного и малого газа, а также отсоединить нижнюю и верхнюю часть корпуса карбюратора. После этого нужно промыть жиклеры и топливный кран. Для промывки лучше всего использовать чистый бензин, или продуть их сжатым воздухом из баллона;
Далее нужно разложить детали карбюратора для их полного высыхания. Сборка карбюратора осуществляется исключительно с абсолютно чистыми запчастями.

Во время обратной сборки карбюратора очень важно устанавливать детали таким образом, чтобы распылительная трубка располагалась точно напротив отверстия в верхней части карбюратора мотоблока. После этого можно устанавливать карбюратор на мотоблок

Описанные выше способы по настройке и чистке карбюраторов подойдут владельцам мотоблоков от брендов Пчелка, Агро, МТЗ, Каскад, Нева МБ-1 и МБ-2, а также другими агрегатами, оборудованными карбюраторам К-45 и КМБ-5.

Номинальная мощность и стабильная работа бензинового заводского двигателя во многом зависят от изначального качества заправляемого в мотоблок топлива, а именно от соотношения горючего и воздуха в цилиндре ДВС. За обогащение топлива всасываемым воздухом в требуемой пропорции отвечает карбюратор сельхозмашины. Его исправная непрерывная работа гарантирует высокий крутящий момент заводского двигателя, его долговечность и низкие объемы выбрасываемых отработанных газов.

Чистка карбюратора мотоблока

Частые сбои в работе силового агрегата мотоблока свидетельствуют о скоплении засоров внутри его карбюратора. Этот топливный узел постоянно взаимодействует с моторным маслом, бензином и воздухом. В них присутствуют твердые фракции, смола и мелкий мусор, которые могут откладываться на стенках камер карбюратора и внутри топливных каналов. В связи с этим карбюратор нуждается в регулярной чистке, особенно если для заправки сельхозагрегата используется низкокачественное горючее.

Перед непосредственной промывкой карбюратора используемого мотоблока нужно демонтировать штатный воздушный фильтр и тщательно промыть его в чистом бензине. После этого деталь потребуется просушить. Также оператор должен осмотреть и очистить свечу зажигания. Если на ее колпачке образовался толстый слой нагара, то это говорит о просачивании масла.

Дальнейший порядок действий должен быть таким:

Сначала нужно аккуратно снять неработающий карбюратор из заводского устройства и полностью слить остатки горючего из штатной поплавковой металлической камеры;
Затем потребуется осмотреть встроенный топливный штуцер. Если сквозь него не проходит воздух, значит штуцер необходимо продуть сжатым воздухом из купленного баллона;
Далее оператор должен изучить состояние поплавковой металлической камеры и «язычок», необходимый для регулировки положения поплавка. Оператор должен проверить уровень количества заправляемого горючего, которое поступает в камеру – его уровень должен изначально быть не ниже 3,5 см;
После этого потребуется снять иглы, отвечающие за настройку малого и полного газа – это необходимо для полной промывки жиклера;
Далее нужно отвернуть болты и отсоединить штатную верхнюю часть заводского карбюратора от нижней. После этого оператор сможет тщательно промыть встроенный кран подачи заправляемого топлива;
Затем необходимо продуть жиклер воздухом из баллона. Этот и другие элементы карбюратора нельзя протирать ветошью с ворсом. В противном случае возрастет риск повреждения хромированного покрытия стенок топливного узла;
После того, как все детали штатного карбюратора полностью высохнут, его можно собрать.

Сразу после установки топливного узла оператор должен произвести его настройку и плавно запустить мотор мотоблока. Далее пользователю потребуется проверить работу узла. Если встроенный двигатель работает максимально стабильно и не издает посторонних звуков, значит чистка и настройка штатного карбюратора были выполнены правильно.

Особенности регулировки карбюратора Каскад типа КМБ-5

Из поплавковой полости нужно убрать весь бензин.
Подаем воздушную смесь через штуцер подачи топлива.

Подтверждением правильной регулировки есть беспрепятственная подача воздуха в рабочем состоянии мотоблока и остановка продувки при переворачивании детали.

Регулировка карбюратора К-60 мотоблока Каскад

Устанавливаем дроссельную заслонку таким образом, чтобы у нас вышла щель между ее основанием и воздуховодом в 2 – 2,5 мм.
Зажимаем винты карбюратора.
Выворачиваем винты обратно только в 0,5 – 1 оборот.
В течение 5 минут прогреваем движок.
Во время отворачивания регулировочного винта ждем уменьшения частоты оборотов мотора.
Снижаем частоту вращения и плавно закручиваем винт до оптимального состояния.

Регулирование карбюратора К-45

Суть в принципе такая же, как и в предыдущих моделях:

Нам нужно добиться уменьшения частоты оборотов движка, управляя винтом упора дроссельной заслонки.
Далее нужно определить максимальное значение оборотов с помощью винта для корректировки топливной смеси на холостом ходу.
После выворачиваем винт обратно где-то на четвертую часть от достигнутого положения.

Такие манипуляции позволят работать мотору бесперебойно, устойчиво и без резких остановок.

Важно помнить о том, что для каждой модели есть своя настройка нормальной работы всех деталей. Чтобы качественно произвести ремонт своими руками, обязательно придерживайтесь всех указаний в инструкции производителя

Если же ее у вас нет, тогда стоит быть предельно внимательным при починке. Тем, кто не обладает специальными знаниями по сборке и ремонту такого технического оборудования лучше обратиться к специалистам в сервисный центр. Это поможет вам избежать многих проблем, а профессионалы быстро смогут все наладить.

Виды и способы регулировки карбюраторов

Как известно, мотоблок, как и множество других агрегатов такого типа, работает при помощи двигателя. Из-за того, что двигатель не может воспламениться без подачи кислорода, возникает потребность в использовании карбюратора. Для мотоблока применяются карбюраторы двух типов. Один из них – роторный, другой – плунжерный. Естественно, каждый из упомянутых видов обладает своими преимуществами и недостатками, выбор зависит от мотоблока, его работоспособности и типа выполняемых работ.

Бывают случаи, когда происходят нарушения в работе карбюратора (процесс производится нестабильно). В такой ситуации карбюратору необходима регулировка. Как отрегулировать карбюратор на мотоблоке? Это вполне можно сделать своими руками, следуя определенной последовательности действий.

Вначале нужно совершить поворот винтов (полного и малого газа) до состояния упора. После этого поверните их на полтора оборота.
Включите мотор, дайте ему время завестись и прогреться.
Не заглушайте двигатель и поставьте управляющий мотором рычаг в режим наименьших оборотов.
Далее задайте минимальное количество оборотов, когда устройство работает стабильно.
После этого запустите холостой ход на максимум.
Переключите холостой ход на минимум. Повторяйте это действие, чередуя с предыдущим, пока двигатель не начнет работать без перебоев.
Возведите управляющий рычаг в положение «газ».

Следуя такой инструкции, можно самостоятельно настроить карбюратор мотоблока.

Как происходит регулировка карбюратора мотоблока

На что следует обратить внимание во время перебоя мотора? При возникновении неисправности карбюратора, первым делом нужно проверить наполненность топливного бака и уровень масла. Если топлива и масла будет достаточно, то переходят к осмотру свечи

Для этого ее выкручивают и при помощи зажигания проверяют искру. Далее тестируют поступление бензина к карбюратору. С этой целью снимают шланг со штуцера и отслеживают поступление топлива. Если горючее не появится, то, вероятнее всего, потребуется очищение сеточки фильтра. Для этого топливный кран отвинчивается и все детали промываются бензином. То же самое проделывают с жиклером карбюратора.

Чистка карбюратора выполняется следующим образом. Для очистки прибора для начала его нужно снять. Чтобы без труда снять карбюратор, нужно внимательно осмотреть корпус устройства и отвинтить все детали, на которых он держится.

Итак, снимаем карбюратор и выливаем из него бензин. Аккуратно отделяем все детали устройства (жиклер, поплавок) для дальнейшей продувки и очистки. Данная манипуляция совершается специальным очистителем.

При сильном загрязнении можно воспользоваться компрессором.

После очистки тщательно просушиваем все детали и смело приступаем к сборке. После сборки отрегулируйте карбюратор для мотоблока.

Устанавливаем очищенный прибор, используя штатную прокладку, и крепим его гайками. Не забываем про воздушный фильтр, регулятор оборотов и шланг для подачи бензина.

Настройка карбюратора мотоблока заключается в его регулировке. Для того чтобы самостоятельно отрегулировать карбюратор, нужно проделать следующие шаги:

Винты малого и полного газа нужно закрутить до упора.
Винты малого и полного газа вывернуть на полтора оборота (устанавливаем дроссельную заслонку в такое положение, чтобы между основанием и воздуховодом образовалась щель соответствующего размера).
Завести мотор и подождать, пока он прогреется.
При работающем моторе рычаг управления поставить на минимальные обороты.
Добиться бесперебойной работы двигателя. Для этого нужно сделать минимальными обороты холостого хода, используя винт дроссельной заслонки.
Поставить обороты холостого хода на максимум при помощи винта малого газа.
Поставить обороты холостого хода на минимум при помощи винта дроссельной заслонки.
Повторять 6 и 7 шаг пока не начнется непрерывная работа двигателя.
Рычаг управления мотором поставить на газ.
При возникновении перебоя отвернуть винтом, регулирующим качество смеси, не более 2,5 оборотов.

Хотелось бы отметить, что регулировка карбюратора на мотоблоке Нева совершается четко по вышеуказанной инструкции. Установленный на мотоблоке Нева прибор К-45 является однокамерным и горизонтальным. Камера поплавка находится в центральной части. Дроссельная заслонка — плоская.

На мотоблоке Нева используется двигатель ДМ-1К, который выпускается на заводе «Красный Октябрь Нева». Производитель категорически не использует двигатели китайского производства. Это касается и производства мотокультиватора.

Как происходит регулировка карбюратора мотоблока

На что следует обратить внимание во время перебоя мотора? При возникновении неисправности карбюратора, первым делом нужно проверить наполненность топливного бака и уровень масла. Если топлива и масла будет достаточно, то переходят к осмотру свечи

Для этого ее выкручивают и при помощи зажигания проверяют искру. Далее тестируют поступление бензина к карбюратору. С этой целью снимают шланг со штуцера и отслеживают поступление топлива. Если горючее не появится, то, вероятнее всего, потребуется очищение сеточки фильтра. Для этого топливный кран отвинчивается и все детали промываются бензином. То же самое проделывают с жиклером карбюратора.

Чистка карбюратора выполняется следующим образом. Для очистки прибора для начала его нужно снять. Чтобы без труда снять карбюратор, нужно внимательно осмотреть корпус устройства и отвинтить все детали, на которых он держится.

Итак, снимаем карбюратор и выливаем из него бензин. Аккуратно отделяем все детали устройства (жиклер, поплавок) для дальнейшей продувки и очистки. Данная манипуляция совершается специальным очистителем.

После очистки тщательно просушиваем все детали и смело приступаем к сборке. После сборки отрегулируйте карбюратор для мотоблока.

Устанавливаем очищенный прибор, используя штатную прокладку, и крепим его гайками. Не забываем про воздушный фильтр, регулятор оборотов и шланг для подачи бензина.

Настройка карбюратора мотоблока заключается в его регулировке. Для того чтобы самостоятельно отрегулировать карбюратор, нужно проделать следующие шаги:

Винты малого и полного газа нужно закрутить до упора.
Винты малого и полного газа вывернуть на полтора оборота (устанавливаем дроссельную заслонку в такое положение, чтобы между основанием и воздуховодом образовалась щель соответствующего размера).
Завести мотор и подождать, пока он прогреется.
При работающем моторе рычаг управления поставить на минимальные обороты.
Добиться бесперебойной работы двигателя. Для этого нужно сделать минимальными обороты холостого хода, используя винт дроссельной заслонки.
Поставить обороты холостого хода на максимум при помощи винта малого газа.
Поставить обороты холостого хода на минимум при помощи винта дроссельной заслонки.
Повторять 6 и 7 шаг пока не начнется непрерывная работа двигателя.
Рычаг управления мотором поставить на газ.
При возникновении перебоя отвернуть винтом, регулирующим качество смеси, не более 2,5 оборотов.

Хотелось бы отметить, что регулировка карбюратора на мотоблоке Нева совершается четко по вышеуказанной инструкции. Установленный на мотоблоке Нева прибор К-45 является однокамерным и горизонтальным. Камера поплавка находится в центральной части. Дроссельная заслонка — плоская.

На мотоблоке Нева используется двигатель ДМ-1К, который выпускается на заводе «Красный Октябрь Нева». Производитель категорически не использует двигатели китайского производства. Это касается и производства мотокультиватора.

Особенности регулировки у разных торговых марок

Как уже отмечалось ранее, карбюратор мотоблока настраивается аналогично, вне зависимости от марки: Нева, Каскад, Агрос (или Арго, как называют его с 2012 года), Лифан и другие.

Если после проведения всех описанных выше манипуляций карбюратор продолжает работать некорректно, его потребуется снять и осмотреть. Возможно, узлу будет необходим ремонт, очистка или промывка деталей.

После регулировки обязательно проверьте свечи зажигания на загрязненность: почистите их от нагара или замените в случае выявления их неисправности, настройте СЗ.

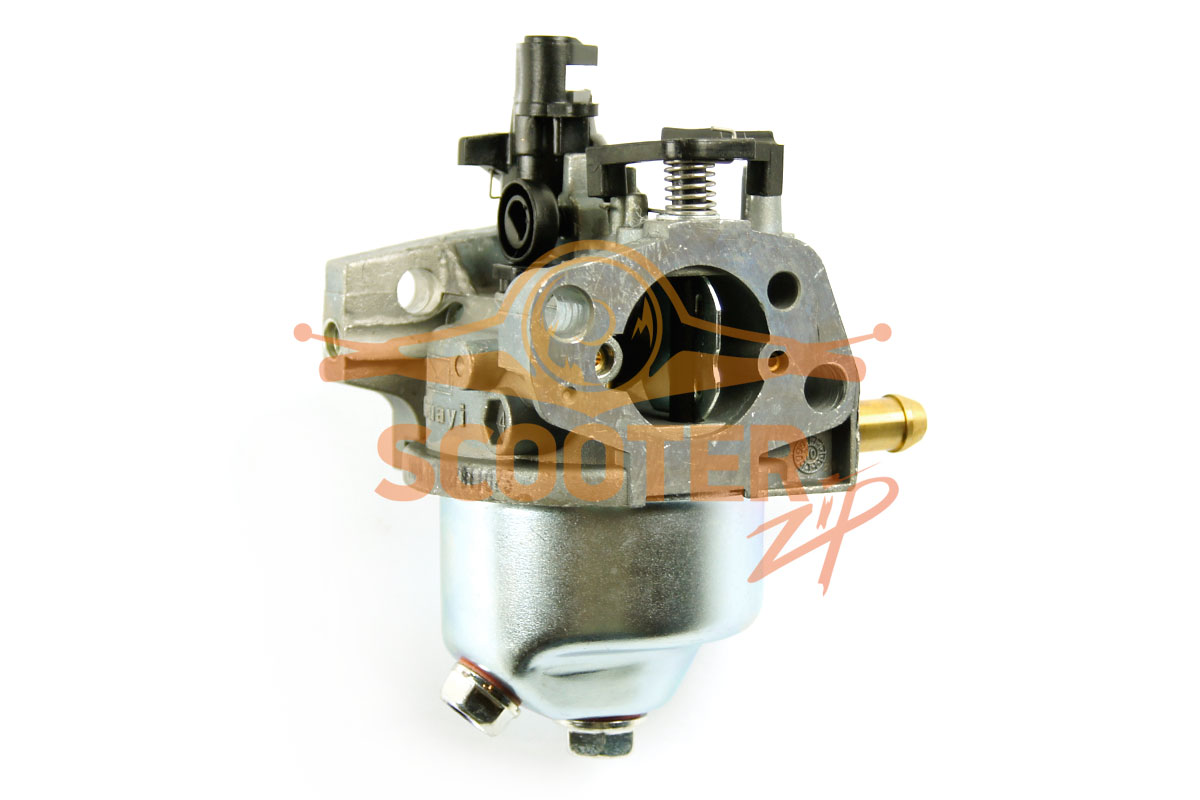

Устройство карбюратора мотоблока

Знания о том, как именно устроен карбюратор для мотоблока , помогут самостоятельно устранить любые его неисправности, а также произвести чистку и своевременную регулировку штатного топливного узла.

Конструктивно механизм состоит из:

поплавка, который соединен со встроенным игольчатым запирающим стальным клапаном;
поплавковой металлической камеры с хромированными внутренними полостями;
дополнительной камеры, требуемой для смешивания горючего с воздухом;
конструкции распределения топлива, оборудованной диффузором;
регулируемой заслонки дросселя;
топливных и штатных воздушных трубок, изготовленных из технической резины.

В зависимости от производителя и предназначения мотоблоков, их карбюраторы могут комплектоваться дополнительными элементами. Но независимо от этого, топливные хулы работают по одному и тому же принципу.

Один из самых важных элементов механизма – поплавок, главная функция которого изначально заключается в регулировке количества горючего, необходимого для исправной работы мотоблока. Само топливо находится в поплавковой камере, и как только его объем снижается, поплавок открывает встроенный игольчатый клапан. Сквозь него недостающий объем заправляемого топлива попадает в камеру, после чего поплавок поднимается и медленно закрывает клапан.

Карбюратор на мотоблок оборудован выходным каналом, который располагается в поплавковой камере. Для нормальной работы топливного узла количество горючего в штатной поплавковой камере непрерывно должно удерживаться на уровне, который на несколько миллиметров ниже расположения выходного канала.

Распылитель изначально играет роль своеобразного распределителя горючего, которое попадает с хромированной поплавковой в стальную смесительную камеру. Последняя нужна непосредственно для обогащения горючего воздухом. В нее предварительно очищенные потоки воздуха попадают через встроенный входной патрубок.

Устройство мотоблока, схема двигателя

Устройство карбюратора мотоблока «Каскад» показано на рисунке 2.

Настройка (регулировка) карбюратора мотоблока «Каскад» выполняется по стандартной схеме:

двигатель должен прогреться;
далее положение дроссельной заслонки изменяется с помощью регулировочного винта;
после этого обороты холостого хода уменьшаются до минимума, оператор должен добиться равномерного звучания мотора;
далее максимальные и минимальные обороты двигателя регулируются три-четыре раза, пока звук не будет ровным и устойчивым при выбранном положении заслонки.

Зажигание мотоблока «Каскад»

Иногда проблема запуска и функционирования мотоблока кроется в самом зажигании. Регулировка зажигания мотоблока «Каскад» выполняется, исходя из типа двигателя. На каждый двигатель дается инструкция по эксплуатации, потому её необходимо детально изучить.

Механизм запуска двигателя – стартер – предназначен для раскрутки коленчатого вала.
Электронная система зажигания обеспечивает бесперебойное иcкрообразование на свече зажигания.

Основные рекомендации по регулировке/работе зажигания мотоблока «Каскад»:

используйте такие виды свечей зажигания BP6ЕS, BPR6ES(NGK) или NHSPLDF, так можно будет избежать появления нагара;
проводите ТО искроуловителя каждые 100 моточасов (очистку от сажи на сетчатом фильтре);
частота оборотов холостого хода для двигателей мотоблока «Каскад» составляет 1700 (+-150) оборотов в минуту.

Редуктор мотоблока «Каскад»

Редуктор механический, цепной. Сцепление и ступенчатая коробка передач относятся к базовым составляющим компонентам трансмиссии и нередко размещаются в специальном блоке.

Выходной вал усиленного редуктора располагается на подшипниках со значительным диаметром, которые устойчиво реагируют на механические повреждения и негативное влияние разного рода вибраций.

Рисунок 3. Схема редуктора «Каскад»

Сальники (манжеты) мотоблока «Каскад»

Сальники обеспечивают герметизацию двигателя, защищают от утечки моторного масла и устанавливаются в специальные места вращающихся частей мотора. Сальник устанавливается на вал и и рабочей кромкой плотно облегает рабочую поверхность вала. Сальник можно заменить самостоятельно.

Процесс замены очень прост:

фрезы снимаются с вала и очищаются от грязи и пыли, затем снимаются болты крепления крышки, снимается сама крышка.
После чего износившийся сальник снимается, на его место насаживается новый, а на разъем накладывается герметик.

Размеры сальников «Каскад»: 42/28/7 (вал 30 мм).
Подшипник редуктора мотоблока «Каскад» имеет размеры 941/20 (26*20*14 мм).
Сцепление мотоблока «Каскад» сухого типа. Механизм сцепления работает за счет натяжения ремней клиноременной передачи.

Ремни мотоблока «Каскад» — натяжение, размеры, натяжные ролики

У агрегата «Каскад» есть два типа ремней: переднего хода и заднего хода. Тип ремней переднего хода: А-1180 или А-1213 ГОСТ 1284; тип ремней заднего хода: А-1400. Значение «А» составляет 13 мм. Диаметр натяжных роликов: внешний — 92 мм, внутренний — 12 мм.

Источник

Как отрегулировать карбюратор на разных мотоблоках?

Регулировать и настраивать дозирующий узел рекомендуют при появлении первых перебоев в работе двигателя. Процесс настройки карбюратора зависит от марки мотоблока.

Нева

В общем виде процесс регулировки оборотов двигателя мотоблоков «Нева» предполагает последовательность действий:

закручивание до упора винтов малого и полного газа;
установка дроссельной заслонки до образования щели между основанием и воздуховодом;
запуск мотора;
установка рычага управления на минимальные обороты;
регулировка винта дроссельной заслонки до достижения минимальных оборотов холостого хода;
регулировка винта малого газа до достижения максимальных оборотов холостого хода;
чередование минимума и максимума до получения непрерывной работы двигателя;
перевод рычага управления силовым агрегатом на газ;
регулировка винта, отвечающего за качество смеси.

Эта схема подходит для карбюраторов К-45, которые ставят на модели «Нева» МБ-1 и МБ-2.

Агро

Агрегаты малой сельхозтехники из Уфы также популярны у отечественных аграриев. Их ценят за высокое качество комплектующих, небольшую цену и бесперебойность в работе. На механизмы марки «Агро» ставится мощный двигатель УМЗ-341, работающий с однокамерным поплавковым карбюратором К-45Р.

Принцип работы дозирующего узла очень прост: при холостом ходу поступление бензина минимально, в рабочем режиме – питание согласно инструкции для поддержания работоспособности мотоблока. При неустойчивой работе двигателя необходимо настроить карбюратор:

Запустить мотор и прогреть его в течение нескольких минут.
Открутить винт, регулирующий обороты холостого хода, до состояния почти глохнущего двигателя.
Закрутить винт, добившись стабильной работы мотора.
Отрегулировать положение дроссельной заслонки, получив минимальный зазор между ней и корпусом дозирующего узла.
При помощи изменения положения «винта качества» добиться максимальных оборотов ДВС.
Снова отрегулировать позицию дроссельной заслонки.

Показателем исправности ДВС будет стабильная работа двигателя на холостом ходу и на рабочих оборотах.

МТЗ-09

Техника Минского тракторного завода ценится отечественными аграриями за стабильность в эксплуатации. Однако и она со временем тоже может давать сбой. Если в работе двигателя наметились неполадки, особенно, если агрегат долгое время простаивал, приходится настраивать карбюратор.

Запустить двигатель и дождаться его полного прогрева.
Вкрутить максимальный и минимальный газ-болты на максимум, а затем открутить их на полтора-два оборота.
Перевести рычаг управления в режим XX (минимум оборотов) и проследить, чтобы мотор не заглох.
При помощи винта малого газа отрегулировать холостые обороты. В двигателе при этом не должно быть посторонних шумов.
Регулятором максимальной мощности выровнять предельную частоту вращения коленвала.
При помощи топливных винтов настроить подачу горючего.
После получения оптимальных показателей работы ДВС закрутить все винты.

Срок работы карбюратора совпадает с эксплуатационным ходом самого мотора. Настройка этого узла и его ТО позволяют продлить жизнь двигателю. Проведя наладку дозирующего узла, можно добиться стабильной работы техники и снизить потребление топлива.

Возможные неисправности

К основным проблемам, которые возникают в процессе эксплуатации узла, можно отнести:

Подсос избыточного воздуха. В таком случае следует сменить прокладку между карбюратором и головкой блока. Возможно, проблема в недостаточно затянутых крепёжных гайках, но причиной может выступать и изношенный вал на дроссельной заслонке. Его потребуется сменить
Обратить внимание следует на отверстия, куда этот вал крепится. Бывает, что они изнашиваются, становятся разбитыми
В таком случае замене подлежит полностью всё устройство.
Переполнение поплавковой камеры, из-за чего излишки топлива поступают в камеру сгорания, или в ней проявляется недостаток горючего

В любом из случаев важно проверить запорную иголку, жиклёры и поплавок на предмет износа.
Недостаточное поступление горючего в карбюратор. Потребуется проверка состояния фильтра топлива и отстойника, шлангов для подачи бензина и самого бака

Если резервуар для горючего покрылся ржавчиной изнутри, то его нужно почистить при помощи каустической соды или заменить. Иначе сор будет по-прежнему поступать в систему, произойдёт засорение фильтров и основных каналов.
Превышение расхода бензина. Этот эффект может быть следствием неправильно настроенной системы подачи горючего. Устраняют проблему путём регулировки согласно рекомендациям из инструкции.

Иногда требуется полная разборка. Выполняется эта процедура в несколько этапов:

демонтаж. Проводится с головы двигателя;
удаление остатков топлива, которое может накапливать в поплавковой камере. Требуется слить его или вымокать губкой;
ревизия поплавкового штуцера. Если топливо капает очень медленно, то его нужно продуть воздухом при помощи компрессора;
прокрутка на 180° штуцера. Если манипуляция поможет перекрыть течь топлива из карбюратора, то это говорит, что бензиновый клапан ещё не изношен.

После всего требуется проверить жиклёры. Данная процедура включает:

откручивание и вынимание винтов, которые обеспечивают регулировку газа;
демонтаж верхней и нижней крышек корпуса;
промывку жиклёров, очистку топливного краника. Для этих целей нужно использовать керосин или бензин. Потребуется продувка воздухом из компрессора.

Важно: после всех манипуляций запчасти следует хорошо просушить, выложив на чистой ветоши на некоторое время. Сборку выполняют в обратном порядке

Если при капремонте обнаружились следы износа на корпусе, то деталь лучше заменить полностью на новую.

https://youtube.com/watch?v=BWtdhQjH4HQ

Особенности регулировки карбюратора Каскад типа КМБ-5

Из поплавковой полости нужно убрать весь бензин.
Подаем воздушную смесь через штуцер подачи топлива.

Подтверждением правильной регулировки есть беспрепятственная подача воздуха в рабочем состоянии мотоблока и остановка продувки при переворачивании детали.
