Регулировка карбюратора на триммере patriot pt 555

Принцип работы карбюратора

Вне зависимости от производителя бензопилы порядок и принципы работы карбюратора остаются неизменными. Это устройство состоит из нескольких основных элементов:

• Сужающаяся трубка для подачи воздуха.
• Система подачи топлива.
• Регулируемая воздушная заслонка.

Чтобы избежать проблем с работой инструмента, необходимо периодически проводить регулировку бензопилы. Когда в смесь поступает слишком много воздуха, то она становится обедненной, и мощность двигателя уменьшается. Дефицит воздуха также негативно влияет на работу агрегата, так как увеличивается расход горючего. При этом оно сгорает не полностью, что приводит к появлению нагара на стенках цилиндров. Вполне очевидно, что вопрос, как на бензопиле отрегулировать карбюратор, задают многие владельцы этого инструмента.

Однако сначала стоит отметить признаки качественной работы силовой установки:

• Обороты быстро набираются.
• Звук при работе двигателя похож на четырехтактный.
• На холостом ходу не наблюдается прокручивание цепи.

Меры безопасности при кошении

Каковы меры безопасности при работе с триммером? Имеется несколько простых и понятных пунктов, следуя которым, можно избежать опасных ситуаций и свести к минимуму возможность травмирования:

не использовать триммер в сырую и мокрую погоду (особенно электротриммер);
перед покосом одеваться в плотную одежду, чтобы не травмировать кожу кусочками травы стеблей, отлетающих от диска или лески с большой скоростью;
соблюдать дистанцию в 15 метров от других людей и обращать внимание на знаки, которые могут подавать окружающие;
использовать наушники или беруши;

• используя электротриммер, следить за тем, чтобы провод от удлинителя всегда оставался позади;
• обуться в плотные резиновые сапоги, которые после работы легко очистить;
• использовать перчатки и защитные очки, чтобы избежать попадания мелких камушков в глаза и дыхательные пути;
• при получении травмы незамедлительно обратиться к врачу.

Помимо перечисленного не стоит забывать поглядывать по сторонам, вдруг впереди или сбоку вас ожидает препятствие. Погружая штангу с лезвием в густые заросли травы, необходимо помнить, что там может находиться камень, пенек, или ягоды (например, клубника). Работа с триммером требует собранности и внимательности, но, уяснив несложные правила, она станет привычной, понятной и будет приносить только положительные эмоции от полученных результатов.

Частые сбои бензопилы Patriot PT 3816 и саморемонт

Как уже упоминалось ранее, на Patriot 3816 часто ломаются амортизаторы. Их нетрудно заменить. Достаточно отвинтить два винта, удерживающих амортизатор, удалить неисправную деталь и установить новую.

Другим распространенным дефектом Patriot 3816 является разрыв пружины сцепления. Это не так сложно диагностировать, потому что цепь бензопилы будет вращаться постоянно, и пила будет останавливаться, если на холостом ходу поставить шину на кусок, пытаясь остановить вращение цепи.

Чтобы заменить муфту, необходимо снять верхнюю крышку двигателя и отвинтить свечу, а затем через отверстие для свечи с кружевом, чтобы остановить ход поршня. Затем вам нужно снять боковую крышку, цепь и шину с бензопилы, таким образом обеспечивая доступ к муфте. После этого, используя специальный ключ (вы можете использовать ключ из шлифовальной машины), отвинтите муфту.

Муфта имеет обратную резьбу, поэтому она раскручивается по часовой стрелке.

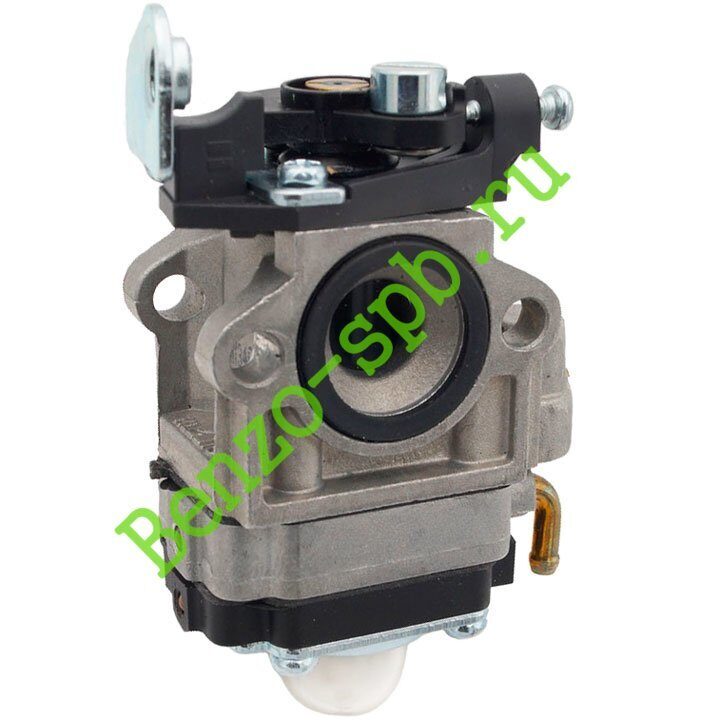

Как устроен и работает карбюратор бензотриммера

Все разновидности карбюраторов, выпускаемых производителями бензотриммеров, охватить практически нереально. Но, поскольку конструкция данного модуля, а также его принцип работы во многом схож между разными моделями, то можно сделать обобщенное описание процессов, происходящих в карбюраторе. Данная информация позволит пользователю понимать принципы работы устройства, устранять возникшие неисправности и правильно его эксплуатировать.

Основой карбюратора триммера служит цельнолитой корпус из алюминия. Ниже приведена схема данного блока.

Внизу его, находится диффузор, который еще называют соплом Вентури (18). Через это сопло мотором всасывается воздух.

Чем это отверстие меньше, тем с большей скоростью протекает воздух, и тем выше будет уровень его разрежения в зоне с самым маленьким диаметром.

В верхней части диффузора находятся топливные каналы (11,12). Через эти каналы поток воздуха, затягивает бензин. Сам топливный насос, жиклеры и система, применяемая для регулировки подачи смеси горючего с воздухом, могут быть встроенными или установленными снаружи.

Дроссельная заслонка (9) регулирует количество воздуха, подсасываемого в карбюратор. Его количество влияет на мощность, которую развивает двигатель. Заслонка (7) служит для холодного запуска. Ее необходимо закрыть, если вы собираетесь завести агрегат. После того, как двигатель запустился, ее требуется открыть, в противном случае, мотор сразу же заглохнет.

Импульсный канал (1) соединяет импульсную камеру насоса с картером двигателя, а именно, с его внутренним объемом. Поршень, находящийся в цилиндре, производя возвратно-поступательные движения, последовательно изменяет давление в картере (разрежение или повышение давления). Перепады давления заставляют двигаться мембрану (4). Поэтому работа насоса синхронизируется с работой двигателя.

Подсос бензина из бака происходит именно с участием мембраны (4). Бензин попадает в карбюратор через штуцер (2). Далее, его путь лежит через впускной клапан (3), клапан выпуска (5), сквозь сетчатый фильтр (6), топливный канал (10), проходит мимо иглы (14) и заполняет камеру (16), имеющую управляющую мембрану (18).

Клапан (14) посредством рычага (17) соединяется с мембраной (18). Полость, которая располагается ниже мембраны, соединяется с атмосферным воздухом сквозь отверстие (19).

Функционирует устройство следующим образом.

1. В диффузоре во время такта всасывания создается разрежение. Этот факт вызывает подсос воздуха. От того, в каком положении находится дроссельная заслонка (9), зависит количество воздуха, поступающего в камеру карбюратора, а также мощность двигателя и количество его оборотов.
2. В это время через жиклеры (11,12) подсасывается горючее из камеры (16), после чего оно смешивается с протекающим воздухом. Бензин, смешиваясь с воздухом, начинает распыляться. Таким образом, создается воздушно-топливная смесь.
3. Готовая смесь поступает в цилиндр, где сжимается поднимающимся поршнем и воспламеняется в верней его точке от искры, вырабатываемой свечей зажигания.
4. Поскольку объем под управляющей мембраной (18) соединяется с атмосферным воздухом через канал (19), то мембрана уходит вверх, открывая посредством рычага (17) клапан (14). После открытия клапана (14), в камеру (16) поступает новая порция горючего.
5. После того, как камера (16) заполнится, мембрана (18) возвращается в свою первоначальную позицию, а клапан (14) закрывается.

Далее, при работе мотора все вышеописанные процессы повторяются. Для регулировки количества горючего, поступающего в диффузор сквозь жиклеры, применяется винт (13). Для настройки холостых оборотов также применяется винт (15). При выкручивании регуляторов топливная смесь обогащается, а при закручивании – наступает обеднение смеси. Также в некоторых моделях карбюраторов можно отрегулировать холостой ход двигателя регулятором количества. Он обычно располагается снаружи и при закручивании упирается в рычаг, закрепленный на оси дроссельной заслонки.

Таким образом, используя 3 регулировочных винта, можно добиться максимальной производительности двигателя, а также настроить его бесперебойную работу при любой температуре окружающей среды, и даже в горных областях.

В каких случаях требуется проводить настройку карбюратора?

Стабильная работа карбюратора мотокосы во многом зависит от его правильной настройки.

Регулировка узла требуется в следующих случаях:

• после обкатки нового триммера, когда во время работы было израсходовано 4–5 полных баков топлива;
• при частой замене оператором марки используемого для заправки бензина;
• в результате резкого изменения погоды;
• из-за продолжительного хранения триммера;
• в результате произвольного выкручивания регулировочных болтов мотокосы, вызванного сильной вибрацией ее мотора;
• из-за резкого увеличения количества потребляемого триммером горючего.

Отрегулировать карбюратор мотокосилки также потребуется в тех случаях, когда на свече зажигания инструмента быстро появляется нагар, а также при резком увеличении объема выбрасываемых триммером выхлопных газов.

Устранение сбоев в работе

В качестве заключения опишем типичные неисправности, связанные с неправильной регулировкой карбюратора и способы их устранения:

1. Двигатель не заводится или заводится и глохнет через несколько секунд. Очевидно, что причина в неправильной регулировке качества смеси на низких оборотах, она слишком бедная. При исправном карбюраторе нужно немного обогатить смесь, выкрутив винт L на 1/2 оборота, а затем завершить настройку винтом Т.
2. Двигатель под нагрузкой заметно теряет в мощности. В этом случае карбюратор выдаёт на высоких оборотах слишком богатую смесь. Винт Н нужно затянуть на 1/8 оборота, если нагрузка двигателем все ещё поддерживается недостаточно, но заметен прогресс — подтянуть ещё немного.
3. Двигатель «поёт» на максимальном разгоне без нагрузки. Смесь на высоких оборотах слишком бедная, обороты завышены.
4. Двигатель глохнет, если поддать газу после работы на холостом ходу. Слишком бедная или богатая смесь, точнее можно сказать по состоянию свечи.

Читать также: Инструмент и приспособления для гаража своими руками

Обратите внимание, что настройки карбюратора могут сбиваться из-за сильной вибрации. По этой причине удачно подобранную регулировку нужно запомнить, посчитав витки и положение каждого регулировочного винта. Если вы определили лучший вид бензина и соотношение масла, сохраните небольшую порцию такой смеси, чтобы в случае неполадок проверить, связаны ли сбои с качеством горючего и неправильной регулировкой, или же причина в неисправности бензопилы

Если вы определили лучший вид бензина и соотношение масла, сохраните небольшую порцию такой смеси, чтобы в случае неполадок проверить, связаны ли сбои с качеством горючего и неправильной регулировкой, или же причина в неисправности бензопилы.

Надежная китайская бензопила Patriot PT 3816

Давайте поговорим о бензопиле Patriot 3816, рассмотрим его назначение, характеристики. После прочтения статьи вы узнаете, как самостоятельно регулировать карбюратор и устранять неисправности, которые могут возникать в бензопиле во время работы.

ВАЖНЫЙ. Опытный электрик налил в сеть секрет, как платить за электричество вдвое меньше, законным путем. Прочитайте больше

Описание модели

Вышеупомянутый вариант оборудования стоит 13 490 руб. Он представляет собой устройство премиум-класса. С его помощью можно ухаживать за территорией на большенном пригородном участке. Оборудованию поддаётся юная и древняя травка, камыш и сорняки, также юная кустарниковая поросль.

Бензокоса «Штиль FS 55», отзывы о который вы можете прочитать ниже, имеет мощнейший движок на 1 л. с. Устройство потрясающе подходит для использования на пригородном участке либо даче. За один проход вы можете скосить 420 мм травки по ширине. Это устройство подходит для аппаратной обработки газона, кошения травки и позволяет проходиться даже вдоль заборов, обрабатывать узенькие участки и зоны около клумб. В бак вмещается 0,33 л горючего, которого будет довольно для бесперебойной работы в течение получаса.

Регулировка карбюратора бензопил Патриот 3818, 4518, 5220

На бензопилах Патриот 4518 и 5220 стоят аналогичные карбюраторы. Единственное отличие в производительности. Т.е. они позволяют работать с пилами большего объема двигателя.

Что касается регулировки карбюратора на них, то тут все просто, она проходит аналогично модели 3816. Можно смело пользоваться инструкцией описанной в статье.

В целом, бензопилы Патриот ввиду своей средней стоимости и качества, оснащены в меру надежными карбюраторами, выполнять настройку которых нужно только в крайних мерах. Если вы не уверены в собственных силах, то настоятельно рекомендуем доверить эту процедуру специалистам сервисного центра, т.к. все-таки есть риск выхода из строя, в результате неправильной настройки максимальных оборотов бензопилы.

Ремонт: описание популярных неисправностей и их устранение

Двигатель бензопилы не набирает обороты, глохнет. Необходимо проверить положение воздушной заслонки, проверить плотно ли она прилегает к корпусу. Проверить и почистить воздушный фильтр, если он засорен.

В некоторых партиях, бензопилы Патриот 3816 имело место неправильное расположение заборного шланга в бензобаке. Соответственно при неполном баке, наблюдается расход топлива. Во время горизонтальных пропилов бензопила отказывается работать. Эту проблему можно решить самому. Достаточно удлинить штуцер в бензобаке и направить его в нужную сторону. На новых моделях производители исправили этот недостаток.

Описание и характеристики цепной бензиновой пилы Patriot PT 3816

Назначение цепной пилы сугубо бытовое: обрезка кустарника, расчистка деревьев от старых веток, кронирование, заготовка топлива для бань, каминов и печей. Иногда бензопилу Патриот 3816 РТ можно встретить на небольших стройках (при возведении простых деревянных строений). Пила не предназначена для сильных нагрузок, однако одного полного бака топливной смеси ей вполне хватит на 40-50 минут работы, после чего необходимо сделать перерыв, дать охладиться инструменту.

Весит цепная пила 4,85 кг. Запуск одноцилиндрового 2-х тактного ДВС на 2 л. с. осуществляется ручным стартером (задействована система легкого старта), кнопка газа для большей безопасности снабжена блокировкой. Зажигание бесконтактное. Эффективно работает демпферная система виброгашения, система торможения цепи (остановка цепи происходит за доли секунды при срабатывании тормоза), масляный насос.

Удобное расположение воздушного фильтра, не менее удобный доступ к фильтру и свече зажигания, пользователь может самостоятельно разобрать, починить и обратно собрать бензоинструмент. Производитель укомплектовал бензопилу направляющей на 40 см. Цепь состоит из 57 звеньев.

Как узнать что карбюратор бензокосы нуждается в регулировке

Многие мастера пользуются бензокосами длительное время, и при этом не задумываются о необходимости регулировки карбюратора инструмента. Когда же необходимо проводить регулировку карбюратора на бензокосе или мотокосе? Если задаетесь таким вопросом, то наверняка наблюдаются изменения в работе мотора не в лучшую сторону. Чтобы не гадать, и не пропустить момент необходимости настройки карбюратора, следует придерживаться следующих рекомендаций о необходимости проведения регулировочных мероприятий:

1. После прохождения двигателем обкатки. Обычно обкатка длится на протяжении сжигания 4-5 литров топлива
2. Когда в бак заливается топливная смесь другого состава, то есть меняется тип масла (даже его цвет) и марка бензина
3. При изменении погодных условий, однако, это актуально больше для бензопил, бензогенераторов и мотопомп, которые эксплуатируются не только летом, но и в зимнее время
4. Если бензокоса длительное время не использовалась. Поводом необходимости регулировки может быть зимний перерыв
5. Когда возрастает расход топлива
6. Если обнаруживается черный нагар на электродах свечи
7. При отсутствии поступления бензина в цилиндр или плохой запуск двигателя
8. При обнаружении большого количества выхлопных газов
9. Нестабильная работа двигателя, а также его трудный запуск и «вялый» набор оборотов

Как видно, поводов для регулировки карбюратора мотокосы достаточно. Обычно мастера, которые работают инструментом достаточно долго, на слух обнаруживают изменения работы мотора, что сулит о необходимости проведения регулировочного процесса. Даже если не уверены в необходимости проведения регулировочных работ, то их внеочередное выполнение точно не будет лишним.

Ситуации, в которых необходима настройка

Новый инструмент уже подготовлен к работе. В связи с этим некоторое время вопрос о том, как настроить карбюратор на бензопиле, не возникнет. Однако опытные владельцы агрегата зачастую проводят тонкую настройку. Для этого совершенно не нужно разбирать карбюратор, так как в его конструкции предусмотрено три регулировочных винта:

• L — используется на низких оборотах.
• Н — позволяет настроить максимальную подачу горючей жидкости.
• Т — необходим для регулировки на холостом ходу.

Все действия по тонкой настройке осуществляются на слух, и в это время необходимо придерживаться правил безопасности. Перед началом всех манипуляций на регулировочные винты следует нанести метки, чтобы при необходимости было проще вернуться к настройке по умолчанию.

• Разбалансировка винтов и нарушение местоположения защитного колпачка.
• Износ поршневой системы, что требует внесения изменений в состав топливной смеси.
• Проблемы с работой самого карбюратора.

Когда необходимо проводить регулировку

Регулировка карбюратора необходима в следующих случаях:

• новый двигатель прошел обкатку (использовалось 4-5 л топливной смеси);
• изменился состав топлива (марка масла и бензина);
• поменялась погода (стало жарко, холодно);
• изменилось разрежение воздуха (касается горных районов);
• после длительного хранения;
• возросла нагрузка на двигатель (после смены инструмента и т.д.);
• вследствие вибрации винты регулировки самопроизвольно выкрутились;
• увеличился расход топлива, карбюратор переливает горючее;
• на электродах свечи быстро появляется нагар (при этом топливная смесь приготовлена правильно);
• мотор заводится и сразу же глохнет или плохо набирает обороты;
• в цилиндр не поступает бензин;
• большое количество выхлопных газов.

Ремонт: описание популярных неисправностей и их устранение

Двигатель бензопилы не набирает обороты, глохнет. Необходимо проверить положение воздушной заслонки, проверить плотно ли она прилегает к корпусу. Проверить и почистить воздушный фильтр, если он засорен.

В некоторых партиях, бензопилы Патриот 3816 имело место неправильное расположение заборного шланга в бензобаке. Соответственно при неполном баке, наблюдается расход топлива. Во время горизонтальных пропилов бензопила отказывается работать. Эту проблему можно решить самому. Достаточно удлинить штуцер в бензобаке и направить его в нужную сторону. На новых моделях производители исправили этот недостаток.

Так выглядит вышедший из строя поршень бензопилы

Бедная и богатая смеси

Чуть подробнее о «бедной» и «богатой» смесях.

«Богатая смесь»

«Богатая» смесь это топливная смесь в которой количество топлива подаваемого в карбюратор превышает нормы. В таком случае топливо не успевает сгорать полностью и производится меньше энергии, чем при оптимальном соотношении топлива и воздуха. Частично неотработанное топливо попадает в глушитель, тогда бензопила сильно дымит.

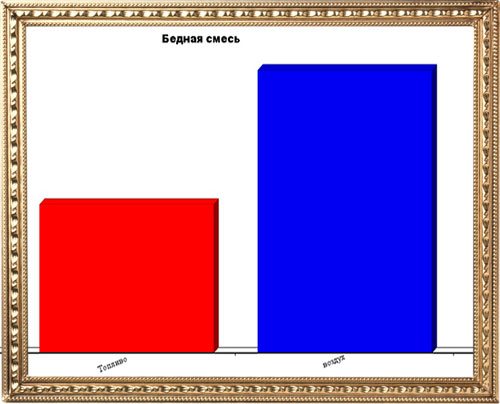

«Бедная смесь»

В «бедной» смеси избыток воздуха, что то же не есть хорошо, так как имеет свои минусы. А именно: недостаточную энергию при вспышке (а значит потерю мощности в итоге), чрезмерный нагрев цилиндра ввиду недостаточной смазки и высоких оборотов, что приводит к задирам, а там недалеко и до «заклинивания» двигателя.

Признаки разбалансировки

Отладка карбюратора обязательно производится при изготовлении аппарата. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцы узнают только после достаточно серьезных поломок, в процессе исправления которых, модуль снимался и, например, чистился.

Признаками сбоя в настройках служит следующее:

• заводится, но тут же глохнет мотор – поскольку двигатель может работать только при подаче определенного количества бензина, при слишком «бедном» топливе, то есть, перекрытии канала подачи, мотор будет останавливаться;
• слишком большой расход топлива, много выхлопных газов – результат неполного сгорания смеси. В этом случае топлива, наоборот, слишком много и смесь получается чрезмерно плотной.

Карбюратор бензокосы Штиль, Макита, Хускварна и других настраивается с помощью регулировочных винтов. Порой причиной разладки работы является нарушение фиксации – из-за вибрации или повреждения защитного колпака. Такую поломку можно обнаружить, просто попробовав чуть повернуть винт: если фиксация не жесткая, стоит проверить настройку.

Регулировка карбюратора бензокосы своими руками

Настройка модуля не относится к ремонту и смены запчастей не требуется. В этом случае ремкоплект карбюратора бензокосы не понадобится.

Для отладки предусмотрены три винта:

• L – регулируется первым, так как он отвечает за подачу топлива на низких оборотах;
• H – он отвечает за подачу бензина при высоких оборотах, а также за расход топлива и температуру;
• T – с его помощью проводят отладку холостого хода.

Встречаются варианты, как правило, это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для настройки холостого хода. Это не означает, что модуль настраивается автоматически – это означает, что провести даже такой вид ремонта, как отладка, будет затруднительно. На фото – регулировка карбюратора китайской бензокосы.

1. Настройка модуля проводится только при прогретом двигателе: для этого аппарат предварительно включают на 10 минут. Если на холостом ходу косильная головка вращается, то к отладке приступают сразу: поворачивают винт T против часовой стрелки, пока вращение не прекратится.
2. Регулировка начинается с винта L. Винт проворачивается вправо и влево, пока не находят такое его положение, при котором обороты холостого хода не становятся максимальными.
3. Затем винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
4. Холостой ход нужно настроить поворотами против часовой для увеличения чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такого режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. При этом двигатель должен работать устойчиво при разных положениях.
5. Положение винта L определяется последним – на максимальных оборотах триммер не должен работать более 10 секунд. Открывается дроссель, винт проворачивается по часовой, очень медленно, пока на слух не будет установлено уменьшение числа оборотов.
6. Затем также медленно винт вращается против часовой до тех пор, пока мотор не начинает работать со сбоями. После чего винт доворачивается назад по часовой, пока двигатель вновь не заработает нормально.

Если есть танометр, и если в паспорте изделия указаны рекомендуемые величины оборотов, коорекцию можно провести более точную, ориентируясь не на слух, а на показания прибора.

Регулировка карбюратора бензокосы на видео проведена на слух.

7 комментариев на запись “Регулировка и ремонт карбюратора бензокосы”

1. Дмитрий Павлович 04.07.2016

Просьба уточнить. В разделе регулировка п.5, винт L — ошибка? Следует читать винт А? Благодарю.

подскажите начальное положение винтов H L LA

ПОДСКАЖИТЕ НАЧАЛЬНОЕ ПОЛОЖЕНИЕ

подскажите начальное положение винтов H L LA

большое спасибо за видео про ускоритель и незнал а дефект очень важный и создает огромную проблему о которой почти все умалчивают. БРАВО….

Может все таки тахометр измеритель оборотов, а не тонометр измеритель артериального давления

а у меня идет L,H,LA, это LA вместо T?

Сердцем любой бензопилы является двухтактный двигатель внутреннего сгорания.

Триммер к сложной бытовой технике не относится, поэтому большинство его пол.

Возникла необходимость в приобретении надежного и верного механического пом.

Ушли в прошлое времена советской агропромышленной гигантомании. Сгинули гиг.

Мотоблок – это экономичный вариант трактора для небольших по объему работ. .

Мотоблок Нева сегодня выпускается в разных модификациях, этот специализиров.

Бензопила Patriot PT 5220

Профессиональная пила Патриот может работать в любых условиях. Она отличается продолжительным сроком эксплуатации, выдерживает большие нагрузки. Гарнитура этой пилы отличается устойчивостью и прочностью.Технические характеристики:

• мощность мотора составляет 2500 Вт;
• режущая часть имеет размер 5 м;
• резервуар для бензина – 0,55 л;
• резервуар для смазки – 0,26 л;
• вес – 6,5 кг.

Бензопила Патриот 5220 обеспечивает высокий уровень безопасности оператору. Она имеет инерционный тормоз, который останавливает работу изделия при угрозе срыва цепи. Предусмотрены прорезиненные рукоятки, вес модели является небольшим. Антивибрационная система обеспечивает комфорт в выполнении задач.

Как правильно отрегулировать карбюратор на бензопиле?

Прежде, чем регулировать карбюратор на бензопиле, потребуется изучить значение трех винтов, необходимых для настройки. Данные винты имеют определенные маркировки и названия:

• Винт «L» необходим для регулировки низких оборотов;
• Винт «H» требуется при настройке мотора для работы на высоких оборотах;
• Винт «T» нужен для регулировки холостого хода.

Стоит отметить, что некоторые бензопилы оборудованы всего одним винтом «T», поэтому регулировка карбюраторов таких моделей выполняется посредством манипуляций только с этим винтом.

Сколько бы винтов ни было на бензопиле, наиболее оптимальными для ее работы являются заводские настройки карбюратора. Сами же винты изначально применяются в целях настройки бензопилы для работы в определенных погодных условиях.

Настройку карбюраторов бензопил с тремя винтами следует выполнять при помощи винтов «L» и «H». Для повышения оборотов их следует поворачивать по часовой стрелке. С целью понижения оборотов винты поворачиваются против нее. Для регулировки карбюратора потребуется специальная отвертка для регулировки – она не будет соскальзывать с винтов и повреждать резьбу на их «шляпках».

Процесс регулировки карбюратора состоит из двух этапов: начального и основного. Алгоритм действий при регулировке выглядит следующим образом:

1. Во время первого этапа винты «L» и «H» необходимо закрутить по часовой стрелке до самого конца;
2. После этого данные винты нужно повернуть на 1,5 оборота в обратном направлении;
3. На втором этапе нужно завести бензопилу и оставить ее на 10 минут для полного прогрева;
4. Затем начните поворачивать винт «T» до того момента, когда мотор бензопилы начнет стабильно работать, а цепь на шине не будет вращаться.

Запуск мотора

Пуск мотора осуществляется на расстоянии 3 м и больше от места заправки устройства топливом. Производить эти работы нельзя в закрытом помещении. До нужно занять устойчивое надежное положение. Мотоустройство при всем этом удерживается очень крепко. Режущий инструмент не должен соприкасаться с землей либо предметами, ведь при пуске он может крутиться.

Обслуживается агрегат только одним человеком, при всем этом сторонних лиц в зоне радиусом до 15 м находиться не должно. В неприятном случае можно получить травму из-за отбрасываемых предметов. Пуск мотора бензокосы «Штиль FS 55», свойства которой представлены в статье, не должен осуществляться от руки. Режущий инструмент после отпускания рычага газа будет двигаться в течение некого времени по инерции. Легковоспламеняющиеся материалы нужно держать вдалеке от жаркого потока газов и поверхности жаркого глушителя, потому что это может стать предпосылкой пожара.

Как правильно провести регулировку

Перед началом настройки карбюратора триммера необходимо сделать следующее:

• промыть двигатель;
• заменить или прочистить свечу зажигания;
• сменить на новый или прочистить воздушный фильтр (рекомендуется простирать его в теплой, мыльной воде, отжать и дать ему хорошо просохнуть).

Также необходимо установить корд подходящего диаметра в триммерную катушку либо установить ножи — это делается для того, чтобы в процессе настройки двигатель имел хоть какую-то нагрузку. После установки режущего инструмента и запуска бензинового двигателя, дайте ему прогреться в течение 10 мин.

Если на холостых оборотах мотора вы заметили, что режущий инструмент вращается, значит, необходимо снизить обороты двигателя. Делается это с помощью нижнего регулятора холостого хода, часто маркируемого буквой “Т”. На рисунке ниже показано размещение регуляторов на триммере Husqvarna.

Но, например, на триммере Stihl данный винт может иметь маркировку “LA”.

Итак, поворачивайте регулятор холостых оборотов влево, до полной остановки триммерной головки.

Для настройки карбюратора применяется 3 регулятора (винта).

1. Правый регулятор L настраивает уровень обогащения горючей смеси на малых оборотах. Его требуется регулировать первым. Добейтесь максимума оборотов на холостом ходу. Это делается с помощью регулятора L, поворачивая его влево и вправо. После нахождения точки максимальных оборотов верните регулятор на пол-оборота влево (против ч. стрелки).
2. Нижний регулятор T (LA) применяется для настройки холостого хода. Поворачивая его влево, обороты двигателя начнут снижаться, а при повороте регулятора вправо – обороты будут увеличиваться.
3. Левый регулятор H отвечает за обогащение горючей смеси на высоких оборотах. Настройка обогащения завершает регулировку карбюратора. Также с помощью данного регулятора можно настроить максимальные обороты, расход горючего и мощность двигателя.

Чтобы исключить эту неприятность, потребуется регулировка. При работающем моторе дайте полный газ, далее, поворачивайте регулятор “H” вправо, пока не начнется снижение оборотов. После этого регулятор “H” необходимо не спеша прокрутить влево, пока вы не услышите неровную работу двигателя. Затем следует поворачивать регулятор “H” вправо до того момента, когда послышится ровная работа мотора.

После проведения вышеописанных действий настройка карбюратора может считаться выполненной. После правильной регулировки двигатель должен уверенно набирать обороты, чуть-чуть четверить при максимуме оборотов, а при работе вхолостую режущий инструмент не должен проворачиваться. Данное руководство подходит для регулировки карбюраторов на бензокосах Huter, Patriot  и других.

Также существуют карбюраторы без винта, отвечающего за обогащение горючей смеси на низких оборотах. То есть у них всего 2 регулировочных винта: регулятор холостого хода и регулятор качества топливной смеси на высоких оборотах. Как настраивать карбюратор такого типа, можно узнать из этого видео.

Принцип работы

Порядок нагнетания и отфильтровывания топлива в двигателе бензокосы следующий.

1. С помощью дроссельной заслонки задаётся количество воздуха, подаваемое в диффузор. Чем больше подаётся воздуха, тем больше кислорода нужно бензину для сгорания, и тем больше мощность, выделяемая в виде жара. Энергия жара далее преобразуется в механическую.
2. Мембранный насос нагнетает необходимое количество бензина.
3. Далее бензин проходит через штуцер двигателя.
4. Топливо проходит через втяжной и вытяжной клапаны.
5. Осуществляется фильтрация топлива с помощью сетчатого фильтра.
6. Через игольчатый клапан оно же поступает в камеру с мембраной.

Стадийность работы карбюратора заключается в следующем.

1. Воздух поступает в трубоход с воздухозаслонкой. Заслонка устанавливает нужную интенсивность потока воздуха.
2. В узле нагнетания бензина диффузор заужен – это необходимо для придания большей скорости потока воздуха.
3. Топливо проходит через отсек с поплавком и минует жиклер, попадает в это сужение трубки. Поплавочный отсек дозирует подачу бензина. В этом отсеке давление находится в состоянии равновесия. В зауженной трубке оно понижается. Из-за разности обоих значений давления бензин и проходит через жиклер.
4. Ускоренный поток распыляет бензин, преобразуя его в аэрозольные пары. Полученная бензино-воздушная смесь готова к поджигу в камере сгорания.
5. Пройдя через топливный трубопровод, данная смесь оказывается в цилиндре карбюратора.

Вывод: чтобы задать требуемую мощность, в первую очередь вы отрегулируете темпы сгорания топлива с помощью воздушной заслонки. Если зазор слишком мал, а кислорода в такой смеси меньше 10% – топливо не горит, следовательно, двигатель не запустится либо тут же заглохнет.

В случае покупки китайского триммера стоит учесть, что он мало отличается от европейских – тот же 2- или 4-тактный двигатель и привод.
