Реле давления для компрессора

Регулировка и пусконаладочный процесс

Фабричные установленные параметры не всегда отвечают нуждам потребителя. Во многих случаях связано это с недостаточной компрессионной силой в самой высокой точке разбора.

Вполне может не подходить и диапазон срабатывания прессостата. В данном варианте будет важна самостоятельная корректировка механизма исполнения.

Типовые фабричные настройки: верхний предел 2,8 атмосферы, нижний 1,4 бар. Исполнение контроля показателей выполняется зрительно при помощи прибора для определения величины давления, входящего в типовый набор прессостата. Новые модели, к примеру, Italtecnica имеют светопропускающий корпус и оборудованы шкалой-указателем компрессии конкретно на реле

Для начала настройки рабочего компрессионного значения понадобится осмотреть табличку с гравировкой, где обозначены параметры электрического двигателя и нагнетателя воздуха.

Нам необходимо лишь самое большое значение, которое выполняет прибор. Данный показатель указывает на самую большую силу давления, которую можно задавать на реле, для правильной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка срока эксплуатации деталей и другое — нагнетатель воздуха может не добиться предельного давления, а исходя из этого не случится его выключение.

В аналогичном режиме рабочие детали оборудования начнут сильно греться, потом изменяться и в итоге плавиться.

Самое большое значение эжектора должно предусматриваться при подсчете самого большего значения реле. Данный показатель обязан быть меньше номинального давления нагнетателя воздуха. В данном случае все детали системы будут работать в бесперебойном режиме

Для хорошей работы без выключений требуется задавать самое большое давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а конкретно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.

Детали настройки телепрессостата: 1- гайка для регулировки давления; 2 — пружина; 3 — шайба корректирующая разница компрессии; 4 — механизм с пружинами; 5 — контактная группа

Определив уровень, который станет задан, следует снять корпус реле. Под ним размещены два регулирующих элемента — небольшая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут выполняться подкручивания — таким образом совершая сжимание и разжимание механизма пружин (2,4).

Большой винтовой зажим и пружина предназначаются для управления параметрами компрессии. При завинчивании по ходу часовой стрелки, спираль сжимается — давление выключения нагнетателя воздуха становится больше.

Обратная регулировка – ослабляет, исходя из этого, уменьшается уровень давления для выключения.

Необходимо не забывать: делая больше силу компрессии выключения, автоматично происходит возрастание разницы между давлением пуска и остановки нагнетателя воздуха

При воспроизведении настроек ресивер обязан быть заполнен не меньше чем на 2/3. Разобравшись в назначении компонентов, приступаем:

1. Для оснащения должного параметра безопасности отключаем электрическое питание.
2. Изменение уровня сжатия пружин исполняется способом проворачивания гайки на несколько оборотов в надлежащую сторону. На плате возле регулировочного винта крупного диаметра, по нормам, есть условные обозначение латиницей P (Pressure), меньшего – ?Р.
3. Контроль корректировочного процесса выполняется зрительно на манометре.

Большинство производителей для комфорта выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Подключаем реле давления к электричеству

Контактная группа реального реле. Видны подсоединения для проводов
Здесь видно, как контакты разбиты по парам. Пары показаны красными стрелками. Провод от розетки можно подключить в нижние контакты, а провод к насосу в верхние или наоборот

Электрическая схема реле давления
Здесь я схематически показал те самые пары. Штриховая линия показывает, что контакты размыкаются и замыкаются синхронно

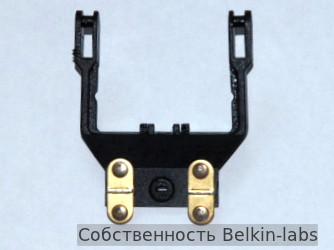

Это те самые контакты.
Они движутся вверх и вниз и замыкают контактные пары

Реле давления обладает либо одной, что реже, либо двумя, что чаще, группами контактов. Пока мы не создали давления. эти контакты замкнуты. В процессе набора давления, контакты размыкаются. Как найти нужные контакты? В идеальном случае контакты должны быть указаны в инструкции. Если нет, то они могут быть выявлены путем внимательного осмотра реле. Я думаю, можно найти место, куда надо провода подключать. Это дело совсем обычное. Так вот как-то эти контакты должны быть помечены. Как помечены? Да как угодно. Главное выявить группы контактов. Пара может маркироваться словами LINE и LOAD, Может еще как-нибудь, например MOTOR и LINE. Если вы знакомы с азами электричества, то контакты можно найти буквально на глаз и проверить свою находку пробником. Тем более, что на контакты можно чуток пальцем нажать и они разомкнутся.

Реле FSG-2 – электрические подключения
Налево провода уходят к розетке 220 вольт, а направо к мотору насоса. А можно и наоборот. От перемены мест слагаемых сумма, как говорится, не меняется

Требования к электрическому проводу

Провод, которым мы подключаем насос, должен соответствовать мощности нашего насоса. Предположим, что наш насос не мощнее 1500 ватт. Тогда лучше всего использовать медный двух или трех жильный провод с диаметром жилы 1.5 мм и больше. Если у нас есть заземление, то используем трехжильный провод. Если у нас нет заземления и мы не знаем, что это такое, то консультируемся с электриком, который живет по соседству и выясняем, как поступить в этом случае. Если вы принципиальный противник заземления, то забываем о нем, хотя это очень опасно, и я этого не советую!

Диаметр и площадь жилыЯ выше указал диаметр жилы. В магазине часто указывается площадь сечения жилы. Площадь – это правильно. Если у нас диаметр 1.5мм, то площадь считается как пи-дэ-квадрат-на-четыре, а именно квадрат диаметра, помноженный на пи (3.14) и деленный на 4. Для диаметра 1.5 площадь будет равна 1.76мм. Возьмите как-нибудь с собой в магазин штанген-циркуль и калькулятор и посмотрите, на сколько диаметры проводов соответствуют их сечению, указанному на этикетках

Я думаю, вас ждет сюрприз!

Важно!!!Электрические моторы, особенно старые и заслуженные, характеризуются тем, что могут создавать наводки на корпусе. Потом эти наводки через воду передаются на детали сантехники и вас может мягко говоря, пощекотать

А может и треснуть током. Притом, при особенно неудачном стечении обстоятельств, вы можете от этого сильно пострадать. Очень рекомендую если не заземлить, то хотя бы занулить ваш насос. А опытные электрики советуют и занулить, и заземлить. Но прежде, чем заземлять, удостоверьтесь, что ваша электропроводка является проводкой с глухозаземленной нейтралью. Скорее всего это так и есть, но чем черт не шутит? А если сомневаетесь, вызовите, лучше, электрика!

Подключаем 220 вольт

Берем наш провод с 220 вольтами. Отключаем его от электричества!!! Прикручиваем одну жилу этого провода к свободному контакту одной пары, вторую жилу провода к свободному контакту второй пары контактов

Совершенно неважно, как они называются. Можно прикрутить наш провод к контакту MOTOR на одной паре и к контакту LINE на другой

Главное не прикрутить оба конца к контактам одной пары, иначе мы сразу получаем короткое замыкание. Провод заземления прикручиваем к специальному винту на железном корпусе реле давления. Заземление обозначается специальным символом.

Подключаем реле к насосу

Берем кусок провода. Провод должен иметь жилы подходящего диаметра, см. выше. Отрезаем от этого провода кусок нужной длины. Жилы нашего куска прикручиваем к свободным контактам. Хорошо бы соблюсти цвет жил. Второй конец провода прикручиваем к контактам насоса. Имеем ввиду, что синий провод обычно маркируется буквой N. Лучше и это правило соблюсти. Остается надежда, что при проводке электричества земля и фаза проводились по общепринятым правилам. Провод заземления обычно имеет желто-зеленую оплетку. Соединять ли контакт заземления реле с контактом заземления насоса? Я не соединяю, а вы как хотите.

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

• именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
• обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
• создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

• нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
• большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
• высокий напор любит не вся сантехника, повышается риск протечек;
• слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

• исходя из количества точек водоразбора:
  • 1–2 — объем от 20 до 50 л;
  • 3–4 — 80…100 л;
  • 4–5 — 150…200 л;
• исходя из мощности наоса:
  • 0.5 кВт — 24 л;
  • 1 кВт — 50 л;
  • 1.5 кВт — 100 л.

Комплектация блока автоматики компрессора

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной. К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.

Недорогие модели эжекторов не всегда оснащены релейной автоматикой поскольку подобные приборы монтируются на ресивере. Тем не менее при длительном режиме работы для устранения проблемы перегрева элементов двигателя есть смысл устанавливать прессостат

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.

Узел разгрузки подключен к воздухоподводящей магистрали, что позволяет выпустить в атмосферу из поршневого отсека лишнее давление. При этом происходит разгрузка подвижных частей компрессора от излишнего усилия

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.

При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.

Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.

Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.». Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.

Запорная арматура позволяет избежать аварийных ситуаций при выходе из строя элементов схемы управления, например, поломки поршневого узла или внезапной остановки мотора

Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.

При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха. По аналогичной схеме действуют предохранительные клапаны в системах отопления, принцип работы и устройства которых описаны в рекомендуемой нами статье.

Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и тепловое реле. С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.

Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.

Рабочее давление

Важной технической характеристикой любой модели компрессора является рабочее давление — это тот уровень сжатия воздуха, который устройство может создать и постоянно поддерживать. Измеряется величина в Мпа, бар, кг/см2, атмосферах, а также мм.рт.ст

Например, в документации может быть указано 7 бар или 15 Мпа.

Схема работы для всех компрессоров, управляемых автоматически, общая: устройство осуществляет всасывание воздуха до тех пор, пока не набирает нужное количество. Далее за счет остановки вращения электродвигателя прекращается нагнетание воздуха. Как только аппарат сбрасывает давление до минимально допустимого значения, двигатель начинает работу, тем самым запускает процесс сжатия воздуха до максимальных показателей.

Цикличность включения/выключения компрессора контролируется специальным устройством, называемым прессостатом. Именно этот элемент работает как реле времени, перекрывающее/открывающее цепь электропитания двигателя в нужный момент, а также выполняет функцию контроля давления.

Регулятор давления конденсации KVR + обратный клапан NRD

Для того, чтобы обеспечивать нужное давление в ресивере холодильной установки, проводят настройку KVR.

Делается это в том случае, если холодильник оснащен регуляторами KVR и NRD. Обратный клапан NRD приводит к возникновению перепада давления между конденсатором и ресивером. Его значение составляет от 1,4 до 3 бар, при этом показатель давления в ресивере ниже, чем в конденсаторе.

В некоторых случаях этот перепад просто недопустим. Если вы оказались в такой ситуации, то вместо NRD используют клапан давления KVD.

Стоит заметить, что лучше производить регулировку давления осенью или зимой, когда наступают холода.

Принцип работы

Принцип работы блока автоматики несложен. Устройство смонтировано на патрубке, сообщающемся с ресивером. Пружинно-мембранный датчик реле давления для компрессора постоянно измеряет давление. Как только оно падает ниже установленного значения, шток датчика под действием пружины замыкает контакты реле компрессора и подключается электромотор, нагнетающий воздух в резервуар. После достижения заданного давления оно отжимает шток и размыкает контакты, отключая двигатель. Регулировка этих значений доступна пользователю.Кроме того, по достижении предела рабочего давления срабатывает входящий в состав устройства предохранительный клапан, стравливая излишний воздух из компрессора в атмосферу.

Рекомендации по выбору

Выбирая компрессорный клапан следует уделить внимание нескольким основным факторам:

1. Интенсивность воздушного потока, который транспортируется в системе.
2. Показатель производительности.
3. Мощность устройства. Этот показатель указывается в инструкции по эксплуатации, которая указа производителем. С повышением мощности увеличивается и пропускная способность клапана.
4. Степень загрязнения рабочей среды. Некоторые примеси могут привести к заклиниванию изделия. Именно поэтому область применения существенно сужается.
5. Температурный режим эксплуатации. Слишком высокая ли низкая температура может стать причиной изменения основных свойств материала.

Обязательным критерием выбора можно назвать тип среды, которая будет транспортироваться в системе.

Критерии выбора реле для насоса

Существует множество универсальных моделей, которые продаются отдельно от насосных станций и могут быть использованы для сборки системы своими руками. Приобретая реле или блок автоматики, необходимо опираться на характеристики прибора. Их можно найти в технической документации.

Важно, чтобы возможности реле совпадали по характеристикам с возможностями остального оборудования. Перед покупкой блока автоматики или реле внимательно изучите технические данные модели

В большинстве случаев они стандартны: номинальное давление от 1,5 атм., максимальное – 3 атм.

Перед покупкой блока автоматики или реле внимательно изучите технические данные модели. В большинстве случаев они стандартны: номинальное давление от 1,5 атм., максимальное – 3 атм.

Отталкиваться следует от номинального давления, но верхний предел рабочего давления также важен. Необходимо учесть электрические показатели и максимальную температуру воды. Обязательным параметром является класс IP, обозначающий пыле- и влагозащиту: чем выше значение, тем лучше.

Размеры присоединительной резьбы обозначаются в дюймах: например, ¼ дюйма или 1 дюйм. Они должны совпадать с размерами штуцера для подключения. Размеры и масса самих приборов примерно одинаковы и являются второстепенными характеристиками.

Следует также помнить, что существуют встроенные и выносные модели. Большая часть имеющихся в продаже приборов универсальны: они могут подключаться непосредственно к гидробаку или монтироваться на трубу.

Электронные реле имеют те же функции, что и механические: отвечают за подачу воды и защищают механизм насоса от сухого хода. Они более капризные, чем простые модели, и чутко реагируют на взвешенные частицы в воде. Чтобы защитить устройство, перед местом его подключения устанавливают сетчатый фильтр-грязевик.

По сути, электронный прибор представляет собой блок автоматики с удобным дисплеем и системой кнопок, дающей возможность выполнять регулировку без разборки устройства

Одно из отличий от традиционной модели заключается в задержке отключения насоса. Если при повышении давления механическое устройство срабатывает быстро, то электронный аналог выключает оборудование только через 10-15 секунд. Это объясняется бережным отношением к технике: чем реже будет включаться/выключаться насос, тем дольше он прослужит.

Некоторые стрелочные модели, а также блоки автоматики работают без гидроаккумулятора, но их функционал ограничен более простым использованием. Предположим, они прекрасно подходят для полива огорода или перекачки жидкости из одного резервуара в другой, но в системе водоснабжения дома не применяются.

При этом технические характеристики устройств такие же, что и у традиционных реле: заводская настройка 1,5 атм., порог отключения – 3 атм., максимальное значение – 10 атм.

Как изготовить обратный клапан для компрессора своими руками

При желании изготовить обратный клапан для компрессора можно своими руками. За счет этого есть возможность снизить собственные расходы. Для самостоятельного изготовления потребуется:

1. Штуцер для подключения оборудования.
2. Обратный штуцер.
3. Болт, диаметр которого 3 мм и длина 40-50 мм.
4. Две гайки соответствующих размеров.
5. Небольшие кусочки резины.
6. Пружина соответствующего диаметра.
7. Набор инструментов для монтажа.

Процесс изготовления можно разделить на несколько основных этапов:

1. Из металлической пластины создается требующийся ограничитель.
2. Торцевая поверхность штуцера спиливается для создания посадочного места.
3. Клапан требуемого диаметра можно вырезать с автомобильной камеры.
4. На ранее выбранный болт насаживается пластина, выступающая в качестве фиксатора. После этого фиксируется пружина.

Собранный предохранительный элемент вставляется в штуцер-сгон, после чего фиксируется двумя гайками по обе стороны. Скорость срабатывания регулируется жесткостью пружины. Рассматриваемое устройство характеризуется простой конструкцией, но она подходит для установки в качестве предохранительного элемента различных систем.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса. Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений
Фото из
Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно

Этап 1 – подготовка оборудования

Этап 2 – регулировка величины включения

Этап 3 – регулировка величины отключения

Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
4. Проверяем, как изменилось давление отключения и тестируем систему.
5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений
Фото из
Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку

Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений

Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов

Для очищения контактов используют специальный химический раствор или простейший вариант – самую мелкую наждачку

Действовать нужно очень осторожно

Забился патрубок подключения к гидробаку

Чистка входного отверстия в реле

Засорились электрические контакты

Чистка блока контактов. Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Возможные причины недостаточной производительности винтового компрессора.

Возможные причины недостаточной производительности винтового компрессора.

Почему винтовой компрессор не качает?

Когда винтовой компрессор перестает выдавать номинальную производительность, часто приходится слышать от клиента фразы: «Может быть винтовой блок уже старый, поизносился?»

Многие смотрят на данную проблему по аналогии с поршневым компрессором, где падение производительности зачастую связано с повышенным износом поршневых колец, зеркала цилиндра. Между тем, механический износ поверхностей роторов винтовой ступени очень редко является причиной уменьшения производительности даже достаточно старого компрессора. Дело в том, что при работе винтового блока, в отличие от поршневого компрессора, механическое трение между поверхностями роторов практически отсутствует за счет образования масляного клина. В таком режиме винты могут работать десятилетиями, опасным с точки зрения износа является лишь момент пуска винтового компрессора, когда необходимое для работы системы смазки давление в системе еще не достигнуто. Изнашиваются в винтовом блоке только подшипники, которые и меняются при капитальном ремонте, причем на производительности этот износ не отражается. Выработка на винтах – признак того, что винтовой блок пора выкидывать, от появления такой выработки до заклинивания блока проходит, как правило, совсем мало времени. Причины уменьшения производительности винтового компрессора обычно совсем иные. В первую очередь необходимо проверить всасывающий клапан – возможно, он не открывается или открывается не до конца по какой-либо причине. Загрязненный воздушный фильтр также может быть причиной данной неисправности – он создает на входе разрежение, не пропускает достаточное количество воздуха. Третий вариант – утечка воздуха через линию перепуска, по которой воздух должен подаваться с бака-сепаратора на всасывание компрессора во время холостого хода и останова компрессора. Если данная магистраль не перекрылась на рабочем ходу, часть воздуха будет бегать по кругу. Причиной недостаточной производительности может быть также утечка воздуха через какие-либо неплотности внутри компрессора. Мы не рассматриваем варианты критической загрязненности трубопроводов сжатого воздуха компрессора или недостаточного количества масла, поскольку данные факторы проявляются в первую очередь другими симптомами, и тут уж не до нехватки производительности.

Но, честно говоря, из практики самая распространенная причина падения производительности заключается… в отсутствии такого падения. Причина находится не внутри компрессора, а снаружи – увеличение расхода сжатого воздуха в магистрали. Это может произойти из-за подключения дополнительных потребителей, утечек сжатого воздуху через неплотности или свищи, появляющиеся в результате воздействия коррозии на трубопроводы, да и просто потому, что кто-то где-то забыл закрыть кран (бывало и такое, особенно интересно, когда этот кран находится в отдаленном, изолированном и давно закрытом помещении, где и магистрали сжатого воздуха вроде бы по проекту проходить не должно).

Поэтому, когда возникает подозрение на падение производительности, сначала стоит проверить магистраль. Если это затруднительно – можно эмпирическим путем замерить производительность компрессора, и тогда уже станет ясно нужно ли вызывать сервисную службу для ремонта компрессора, либо он исправен и причину следует искать в другом месте.

Источник

Технические параметры

Технические параметры контрольного прибора рассчитаны на визуализацию показателей максимального и минимального давления газа, а также расхода рабочей среды. Наибольшее значение на входе/выходе для сжиженной среды составляет 250 атм., для сжиженного топлива — 25 атм. На выходе показатель варьируется пределами 1−16 атм.

В конструкции электрический регулятор напора газа 220 В содержит чувствительный механизм, способный сравнить сигнал от задатчика с текущим значением, преобразует командный импульс в механическую работу для перемещения подвижной пластины в нейтральное положение. В случае превышения переключающего усилия, чувствительный элемент, или пилот, передает команду выключаться на датчики.

Пилотный регулятор бывает астатическим, статическим, изодромным.

Астатический

В процессе эксплуатации реле астатического типа испытывает два вида нагрузки: активную (действующую) и пассивную (противодействующую). Подсоединить прибор с чувствительной мембраной рекомендуется к оборудованию для отбора газа из центрального трубопровода. Устройство данного вида юстирует давление среды системы по заданным показателям независимо от степени рабочей нагрузки на регулирующий элемент.

Статический

В набор конструкции статического реле напора включены стабилизаторы процесса, обеспечивающие противодействие трению и люфту на сочленениях системы. Статические устройства формируют равновесные показатели, отличающиеся от допустимых значений номинальной нагрузки. Включение процесса управления осуществляется действующей силой по затухающей амплитуде.

Изодромный

Автоматическое включение изодромного промышленного реле производится при отклонении давления от заданного значения. Пилотный орган 380 V реагирует на реальные показатели манометра, отличающиеся от допустимой нормы. Для разгрузки напора регулирующий элемент самостоятельно снижает показатели до оптимального рабочего параметра.

Типы давления в компрессоре

В зависимости от степени сдавливания газа и максимально достигаемого значения этого параметра есть следующие виды устройств:

• вакуумные аппараты — используются для откачки воздуха;
• аппараты низкого давления (с показателем до 1,5 Мпа) — используются в комплектах профессионального пневмонического оборудования, бытовой пневматики и уборочной техники;
• агрегаты средней степени сжатия (свыше 1.5 Мпа до 10 Мпа) — используются в добывающих отраслях промышленности, в холодильных установках промышленного назначения, кондиционерах, холодильниках, в автоматизированных пусковых системах и устройствах, а также других отраслях деятельности;
• установки высокой степени повышения давления (свыше 10 до 100 Мпа) – такая техника оборудуется автоматикой, регулирующей степень сжатия, и используются во многих отраслях;
• аппараты сверхвысокого давления (от 100 Мпа) — используются в металлургии и других крупных промышленных производствах.
