Ремонт электропил своими руками

Локализация неисправности

Первым делом пытаетесь определить, что сломалось. Имеется в виду не конкретный узел, а характер повреждения. Оно может быть механическим или возникнуть в электрической части пилы. Иными словами, если из нее пошел дым, это одно, а когда появляется посторонний шум или свист – это совсем другое. Именно эти два критерия и являются основными при локализации неисправности. Есть, однако, и третий, когда пила совсем не издает звуков. С него и начнем.

Устройство циркулярной пилы.

Как ни странно, то, что пила молчит, может быть хорошим признаком. Здесь нелишним будет упомянуть о тех неисправностях, которые обычно печатаются на последней странице руководства по эксплуатации. На первый взгляд они кажутся смешными, но проявите к ним чуточку уважения. Проверьте, есть ли напряжение в розетке и исправен ли сетевой шнур. Если все нормально, то остался всего один шанс избежать полной разборки – проверить щетки.

На абсолютном большинстве циркулярок для того, чтобы добраться до щеток, необходимо открутить два болта. Этот узел представляет собой два угольных элемента, которые упираются в коллектор. Так как он постоянно вращается, то щетки подвержены износу и со временем “зависают”, т.е. не достают до него

На это надо обратить внимание в первую очередь. Кроме того, угольные щетки соединяются с клеммами статора

В этом месте иногда пропадает контакт. Проверьте это. Если все нормально, разборки не избежать.

Ремонт элементов двигателя

На данном этапе стоит вспомнить, как себя проявила дисковая пила при поломке, какими признаками это сопровождалось. Повреждениям механического характера практически всегда сопутствует возникновение посторонних шумов: свиста, треска, скрежета и т. д. В этом случае первым делом пробуем крутить вал двигателя: он должен вращаться равномерно и не слишком туго, без подклинивания и вибраций.

Защита электродвигателя циркулярки.

Если наблюдаются нарушения, разбираем движок и внимательно осматриваем подшипники в корпусе и на роторе: по всей вероятности, виновен один из них. Еще один возможный дефект – износ зубчиков шестеренок редуктора. Сломанные детали подлежат замене. Следует иметь в виду, что некоторые операции, например, извлечение подшипника с якоря мотора, не стоит производить самостоятельно, а лучше обратиться к мастеру со специальным оборудованием.

Неисправность ротора и статора – распространенная проблема. Ее основные признаки – сильное искрение и дым в щеточном отсеке, сопровождающийся характерным запахом. Если при разборке инструмента выявляются сильно заметные следы гари, необходимо заменить все горелые детали новыми. В том же случае, когда якорь выглядит неповрежденным, а на статоре лежит слой копоти, не стоит торопиться менять статор, так как проблема может крыться и в роторе (даже не в самом роторе, а в его обмотках, где мог произойти обрыв провода).

Проверить якорь на обрыв не сложно: для этого отключаем контакты статора от графитовых щеток и закрепляем щупы тестера таким образом, чтобы те через щетки контактировали с обмотками движка. Тестер должен показывать небольшое сопротивление. Затем начинаем медленно крутить вал мотора, не прекращая следить за показаниями прибора. В какой-то момент сопротивление может резко увеличиться: это будет означать, что якорь сломан и подлежит замене.

Из-за чего чаще всего электропилы выходят из строя

Любая поломка не возникает на пустом месте. Её корни зачастую уходят в плохую сборку и качество, или же в неправильную эксплуатацию. Если купить качественный инструмент от надежного производителя, то «угробить» его не так просто. Но все же, чаще всего неисправности возникают вследствие:

Скачков напряжения в сети. Если в инструменте встроены предохранители – защита о перепадов напряжения, то она выдержит отклонения от 220 В на 10% в одну и другую сторону. Не больше. Если защиты нет, мотор сгорает.

Несоблюдения рекомендаций. Часто в инструкции указано: полчаса работы, 15 минут перерыва. Раз написано, значит надо соблюдать. Избегать режима — значит, перегреть мотор.

Несвоевременной смазки. В подавляющем большинстве электропил смазка автоматическая. Следите, чтоб масло не закончилось. Помните, что работа «всухую» — смерть для мотора. Если масло автоматически не поступает и на «звездочку», то смазывайте её сами, каждые 3-5 часов работы.

Перегруза по мощности. Если случился – это тоже ваша вина, а не производителя. Если указано, что можно пилить бревна до 5 см в диаметре, то резать десятисантиметровый ствол – это явный перебор.

Конструктивных недостатков. Это уже оплошность производителя. Самый распространенный минус — это жесткая сцепка редуктора с якорем. При передаче сильной нагрузки (тупая лента или твердое дерево) он клинит и греется. Шестерни быстро изнашиваются. Выход из ситуации – вовремя затачивать и избегать перегрузок.

Основные неисправности электропил

Поломки электрической цепной пилы не возникают на пустом месте. Чаще всего они могут появляться по причине скачков напряжения в сети, неправильной эксплуатации агрегата, плохого качества сборки аппарата. К основным неисправностям цепных электропил можно отнести следующие.

При нажиме на кнопку пуска агрегата пила не заводится. Возможно, вышел из строя сетевой кабель или электрическая вилка аппарата. Если с кабелем все в порядке, то причиной отказа агрегата может быть неисправная кнопка пуска, перегорание обмоток двигателя или полный износ щеток.
Во время работы горят щетки на электропиле, и возникает круговой огонь на коллекторе двигателя. Неисправность может вызываться износившимися щетками или замыканием обмотки якоря.
На цепь не поступает смазка. Это происходит, если закончилось масло в бачке, засорилась трубка или отверстие, отвечающие за подачу смазки, либо вышел из строя масляный насос.
Агрегат не может развить полную мощность. Возможные причины следующие: износились щетки; межвитковое замыкание или обрыв обмотки якоря; низкое напряжение в сети; вышла из строя кнопка пуска; произошло заклинивание в редукторе; неисправность тормозной системы.
Двигатель электропилы останавливается во время работы. Такое поведение агрегата может быть вызвано заклиниванием редуктора или износом щеток.
Электромотор аппарата быстро перегревается. Причин того, что пила нагревается, может быть несколько: высокая температура окружающей среды; плохая вентиляция двигателя при работе на малых оборотах; перекрыты или засорены отверстия, предназначенные для вентиляции; длительная работа агрегата под большой нагрузкой; повышенный темп работы аппаратом без перерывов на отдых; неисправность редуктора; недостаточность смазки; повреждение обмоток мотора.
Агрегат делает неровный пропил. Причиной этого могут служить затупившиеся резцы цепи или неравномерный износ шины.
При работе мотора цепь остается неподвижной. Чаще всего поломка возникает из-за выхода из строя сцепления. Также данная неисправность может возникнуть при поломке шестерен редуктора и приводной звездочки.

Запчасти для электропилы цепной

Сегодня на российском рынке представлено большое многообразие запасных элементов к электрическим пилам. Это и звездочки, и пильные шины, цепи, различные маслонасосы, приводы и фланцы. Цены на эти элементы весьма демократичны: основная линейка предлагаемых товаров укладывается в ценовой диапазон 1–10 у. е. Мастер, пользующийся этим инструментом, в некоторых случаях должен уметь самостоятельно отремонтировать или заменить вышедшую из строя деталь. Поговорим об этом ниже.

Плавный пуск на пилу

Производитель не всегда предусматривает возможность плавного пуска, из-за чего двигатель начинает работу сразу с максимальных оборотов. При этом ему необходимо еще раскрутить рабочий орган до нужных оборотов. Этот режим является очень тяжелым для инструмента, зачастую возникают толчки при запуске. Чтобы сделать работу инструмента нормальной, необходимо приобрести модуль плавного пуска стоимостью 3–5 у. е. и установить его в корпус инструмента. Для начала необходимо вскрыть крышку корпуса, открутив крепежные болты. Модуль плавного пуска имеет два провода, которые следует подключать в разрыв питания, идущего к силовому агрегату. Держит данный модуль до 2 кВт. После этого следует собрать корпус инструмента в обратном порядке.

Масляный насос для электропилы

Масляный насос необходим для автоматической смазки цепи в процессе работы. Выход масла из насоса происходит через отверстие масляного канала. Масло подается из масляного бака в канал гнезда масляного насоса, и тогда происходит смазка цепи. Приводится насос в движение с помощью эксцентрикового кулачка на валу редуктора. Насос состоит из корпуса, плунжера, седла клапана, самого клапана и заглушки. Для крепления масляного насоса к корпусу служит планка и стопорная гайка.

Звездочка цепи электропилы

Большинство звездочек не являются взаимозаменяемыми. Главное их отличие – во внутреннем и наружном диаметре тарелки сцепления, посадке на коленвал, общей высоте звездочки

Важно, на какой шаг цепи они рассчитаны. По своему исполнению делятся на цельнометаллические и разборного типа

При износе цельнометаллической и разборной звездочки первую вам придется заменить целиком. Использование звездочки разборного типа в цепной пиле является наиболее экономичным решением.

Ротор для электропилы

Якорь представлен обмоткой из медного провода, пропускающей ток, и магнитов, опоясывающих вращающийся вал. Выделяют две основные части в якоре – ротор (подвижный элемент) и статор (неподвижный, статичный элемент). Вал приводится во вращение с помощью электромагнитного поля, возникающего в процессе пуска электрического тока через медные провода и взаимодействия его с находящимися там магнитами. Чтобы подобрать якорь для электропилы, вам необходимо знать размеры некоторых элементов. Надо измерить с помощью штангенциркуля следующие места: диаметр обмотки, общую длину якоря, длину коллектора по ламелям, диаметр коллектора, посадочные места подшипников – заднего и переднего, расстояние между подшипниками по внутренней стороне

Кроме того, нужно обратить внимание на конец вала – выполнен ли он в виде зубцов или же это усеченный конус. Зная эти параметры, можно подобрать якорь, так как не стоит привязываться к модели или иным его характеристикам

Как пользоваться электропилой?

Прежде чем начать работу с инструментом, внимательно изучите инструкцию по эксплуатации электропилы. Чтобы функционирование агрегата было безопасным и продуктивным, потребуется проверить следующие элементы:

Удостоверьтесь, что в масляном баке есть необходимое количество смазочного материала. Кроме того, рекомендуется проверить и систему подачи, для чего включить агрегат и подержать его над светлой поверхностью. Если появились капли, она функционирует корректно.
Проверьте исправность блокировки защитной планки.
Цепь нужно проверять в холодном состоянии. Зазор между направляющей и цепью должен быть от трех до четырех миллиметров. Чтобы натянуть цепь необходимо провернуть винт на боковой части корпуса.
В некоторых случаях вам может понадобиться удлинитель для электропилы.

Распил

Электрические пилы садовые предназначены для распиливания сухой и мокрой древесины различных пород

Они могут быть использованы для работы с досками, бревнами и прочими древесностружечными плитами.
Электропилы профессиональные и полупрофессиональные необходимо проверять на уровень натяжения цепи, поскольку сильно слабое или сильное состояние сделает работу невозможной или приведет к поломке.
Рекомендуется установить ограничитель на распиливаемый предмет.
При работе с толстыми стволами или деревьями использование ограничителя невозможно, поэтому необходимо соблюдать предельную осторожность, избегая рывков
Старайтесь выбрать минимальный угол по направлению к распиливаемому материалу.
Обратите внимание, чтобы пила не попадала на металлические или каменные элементы.

Спил деревьев

Электропила цепная российского производства или же зарубежного, применяется для спиливания деревьев

Обратите внимание, что обхват дерева не должен превышать длину направляющей пилы. Инструкция электропилы содержит в себе и требования безопасности, которые необходимо соблюдать максимально точно, во избежание травм и поломок.
Определите направление падения спиливаемого дерева

Если сделать однозначно это не представляется возможным, потребуется использовать вспомогательные приспособления для валки.

Цепные мини электропилы нельзя использовать во время дождя, если вы находитесь на открытом пространстве, без навеса. Постарайтесь, чтобы пильная часть не контактировала с землей, иначе вы рискуете не только затупить звенья, но и забить систему, выведя ее из строя. Если электропила вышла из строя, ремонт своими руками возможен, для этого понадобятся специальные инструменты и определенная сноровка.

Управление работой двигателя

На практике используются двигатели с различными способами регулирования работы. Управление коллекторным мотором может осуществляться с помощью электронной схемы, в которой роль регулирующего элемента выполняет симистор, «пропускающий» заданное напряжение на мотор. Симистор работает, как быстросрабатывающий ключ, на затвор которого приходят управляющие импульсы и открывают его в заданный момент.

В схемах с использованием симистора реализован принцип действия, основанный на двухполупериодном фазовом регулировании, при котором величина подаваемого на мотор напряжения привязана к импульсам, поступающим на управляющий электрод. Частота вращения якоря при этом прямо пропорциональна приложенному к обмоткам напряжению. Принцип работы схемы управления коллекторным двигателем упрощенно описывается следующими пунктами:

Помимо симисторной существует фазоимпульсная тиристорная схема управления.

Как пользоваться цепной электропилой

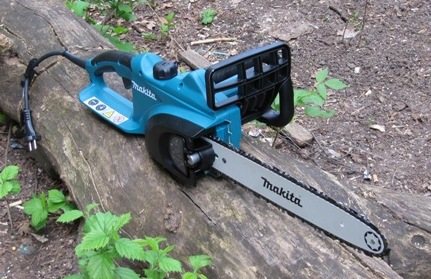

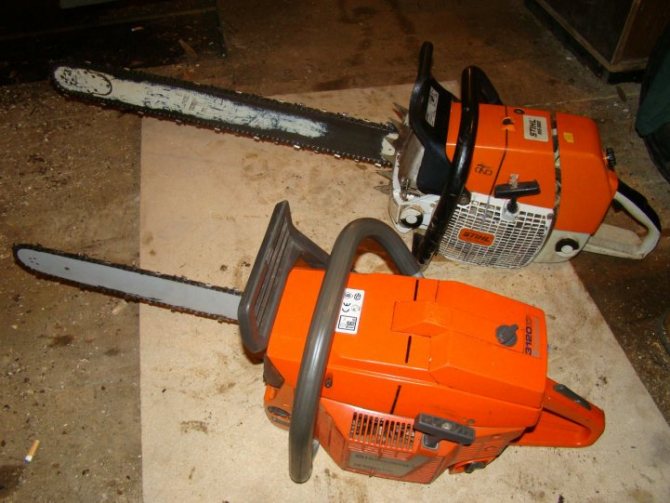

Многие садоводы-любители, а также профессионалы, которые занимаются работой с деревом и заготовкой древесины пользуются пилами, а особую популярность приобрела цепная электропила. Как понятно из названия рабочая часть у нее цепь, которая во время работы перемещается по шине.

Электропила Karcher CS-330BP

По функциональности электропила ничем не отличается от бензопилы. Разница лишь в типе двигателя и привязанности к месту, где есть розетки с переменным током. Мощности у электрических пил также бывают разными и потребитель может выбирать, основываясь на те задачи, которые он планирует решать с помощью этого инструмента.

Схема ремонта

Отремонтировать электропилу можно своими руками. Сделать это довольно несложно. Для этого необходим такой набор инструментов:

несколько разнокалиберных маленьких напильников;
крюк, который чистит прорези от стружки;

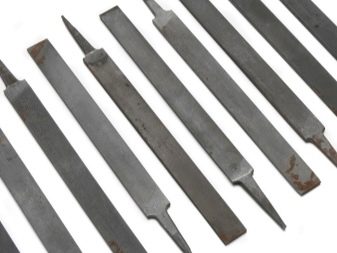

напильники плоские.

Цепь лучше всего затачивать на самой шине инструмента. Правку делают по кромке режущего зуба, при этом учитывают угол заточки (от 30 градусов). Делать эту операцию необходимо филигранно: если угол будет выставлен неверно, то это отразится на качестве работы и производительности инструмента.

Напильник во время работы ставится перпендикулярно (90 градусов по отношению к шине). Весь процесс происходит в одном векторе, совершаются поступательные колебания, нельзя делать каких-либо вращательных движений. После обработки зуба цепь перемещается, затем шлифуют другой элемент. После обработки всех элементов начинается «полировка» фиксирующего реза. В случае когда фиксаторы реза слишком выдаются, то цепь не будет «доставать» до материала — рабочего процесса происходить не будет. И наоборот: если фиксаторы будут сверх меры углублены, то пила будет застревать в дереве. Ограничитель рихтуется с помощью калибра, который накладывают на кромку режущих зубцов

Важно, чтобы планка располагалась на одном уровне вместе с фиксатором

Запчасти для электропилы цепной

Сегодня на российском рынке представлено большое многообразие запасных элементов к электрическим пилам. Это и звездочки, и пильные шины, цепи, различные маслонасосы, приводы и фланцы. Цены на эти элементы весьма демократичны: основная линейка предлагаемых товаров укладывается в ценовой диапазон 1–10 у. е. Мастер, пользующийся этим инструментом, в некоторых случаях должен уметь самостоятельно отремонтировать или заменить вышедшую из строя деталь. Поговорим об этом ниже.
