Всем доброго времени суток!Давно не писал ни чего в блог, то занят был (работа и дача (дом в деревне) да ещё затеял разобрать сарай и построить баньку), но вот и повод появился — бензопила штиль пилила и заглохла… Правда потому, что я её забыл заправить, но лёгких путей не ищем — открыл посмотреть воздушный фильтр, а там грязи и после прочистки пила не заводилась… Думал может что в карбюратор попало — надо разбирать… Ну вот думалось, что бак полный я же цепь подтянул и масло для цепочки заправил…
Полный размер
был значит сарай
Полный размер
штиль пока работает исправно
Полный размер
снимаем крышки с бачков
Полный размер
снятие катушки зажигания
Полный размер
открутив три самореза снимаем крышку зажигания
Полный размер
открутив две гайки снимаем воздухозаборник
Полный размер
на этих же шпильках и карбюратор и его снимаем
Полный размер
снимаю вал
Полный размер
снимаем топливный бачёк.
Можно уже приступать к демонтажу ручек которые как бы держат всю конструкцию, а для этого нужно отвёрткой снять три заглушки
Полный размер
забыл снять когда вынимал заглушки
Полный размер
разбираем сцепление
предварительно крутя ротор и смотрел в снятое с глушителя отверстие
Полный размер
наблюдаю за поршнем поворачивая ротор
Полный размер
можно вставлять шнурок
Полный размер
стопорим коленвал
вот можно откручивать гайку — Гайку сцепления следует отворачивать в направлении как показано на фото — Там ещё будет пара нехитрых деталей (игольчатый подшипник, какая то крышечка и пластмассовая втулка с резьбой и стопором — всё вынимается легко.
Полный размер
отворачиваю в направление стрелочек
Полный размер
Полный размер
Полный размер
Полный размер
Отвернув эти четыре болта вынимаем коленвал с поршнем
Особенности заточки пильных цепей
Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.
Бензопила ФОТО: spila.ru
Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.
Конфигурация зуба и угол заточки цепи бензопилы
Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.
Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru
Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.
Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.
Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.
В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.
Шаблоны и приспособления для заточки цепи бензопилы
Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.
Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.
Шаблон конфигурации зуба пилыФОТО: proinstrumentinfo.ru
Периодичность заточки цепей бензопилы
Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.
Как поменять поршневую на бензопиле Штиль 180
При необходимости замены старой поршневой и установки новой, необходимо знать, как правильно это делается и соблюдать определенный алгоритм действий. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный ключ штиль, силовую отвертку, молоток, выколотку из мягкого материала, компрессор и стопор для поршня Штиль.
Приступая к работе по замене поршня или поршневой группы в сборе, бензопилу необходимо максимально качественно очистить от загрязнений. Далее, работа проводится по следующему алгоритму:
- Снимается верхняя крышка с пилы и выкручивается свеча зажигания.
- Убирается боковая крышка.
- При помощи силовой отвертки удаляются стопора с амортизаторов бензопилы, после чего его ручка отсоединяется от корпуса.
- Далее, необходимо снять ведущую звездочку и стартер.
- В свечное отверстие установить стопор поршня и раскрутить гайку крепления маховика и сцепление.
- Снять маховик, сцепление и механизм червячного привода маслонасоса, который расположен за сцеплением.
- Раскрутить два винта крепления карбюратора и воздушного фильтра. Снять фильтр, рычаг управления двигателем и карбюратор Штиль.
- Снять катушку зажигания и глушитель.
После того как все эти операции проведены, необходимо еще раз очистить пилу от грязи, после чего перевернуть ее днищем вверх и выкрутить четыре винта крепления двигателя к корпусу бензопилы. Выкрутив винты, двигатель отделяется от корпуса и еще раз очищается.
На снятом двигателе раскручиваются и снимается поддон, после чего поршень в сборе с коленчатым валом вынимается из двигателя.
Далее, при помощи небольшой отвертки, вынимаются стопорные кольца поршневого пальца, и коленвал отсоединяется от поршня.
Модификации
Кроме базовой модификации МС-180 существуют улучшенные модели:
- Бензопила Stihl MS-180 C-BE 14.
- Бензопила Stihl MS-180 16 Picco.
Рассмотрим каждую модификацию в отдельности.
Бензопила Stihl MS-180 C-BE 14
Эта бензопила “Штиль” более усовершенствована производителем, ее вес составляет 4,2 кг. Двухтактная силовая установка работает на топливной смеси бензина и моторного масла и имеет производительность 2 л. с. Охлаждение воздушное, система ErgoStart позволяет легко запустить мотор, дернув за рукоятку инерционного стартера. Система QuickStop мгновенно остановит движение цепи при нажати на передний упор.
Постоянный расход горючего и максимально чистый выхлоп обеспечивает встроенный компенсатор. Шина небольшая — 14 дюймов, со следующими параметрами: 1,3 мм, 3/8″, 50 звеньев. На шине устанавливается цепь Picco Duro собственного изготовления, которая тупится в четыре раза медленнее, отличается сверх прочностью и надежностью.
Система натяжения цепи усовершенствована, без применения специального инструмента. Система Ematic позволяет обеспечить смазку цепи в тех местах, где это необходимо, как результат — 50% экономия смазочных материалов. Антивибрационная система защищает оператора от излишней вибрации.
| Рабочий объем цилиндра | 31,8 см³ |
| Длина шины | 35 см |
| Цепь STIHL Oilomatic шаг/тип | 3/8″ P / Picco Micro 3 |
| Мощность | 1,5/2 кВт/л.с. |
| Вес 1) | 4,2 кг |
| Удельный вес | 2,8 кг/кВт |
| Уровень звукового давления 2) | 98 дБ(A) |
| Уровень звуковой мощности 2) | 110 дБ(A) |
| Уровень вибрации влево/вправо 3) | 7,6/7,4 м/с² |
| Шаг цепи | 3/8 » P |
| Объём бака | 0,25 л |
| Обороты на холостом ходу | 2.800 об/мин. |
| Количество оборотов Pmax 4) | 9.000 об/мин |
| K-коэффициент согласно директивы 2006/42/EC | 2 |
Бензопила Stihl MS-180 16 Picco
Масса бензопилы 3,9 кг. Мотор бензиновый, карбюраторный одноцилиндровый мощностью 2 л. с. Здесь также присутствует система легкого старта, блокировка цепи, антивибро. Цепь STIHL Oilomatic PICCO MINI 61 PMN, работает система автоматической смазки. Длина шины — 40 см. В карбюраторе вмонтирован компенсатор, отвечающий за расход горючего, постоянную мощность бензопилы и качество выхлопных газов.
| Мощность л.с. | 2 |
| Цепь STIHL Oilomatic | Picco Micro 3 (PM3) |
| Вес кг 1) | 3,9 |
| Удельный вес кг/кВт | 2,6 |
| Уровень звукового давления дБ(A) 2) | 97 |
| Уровень звуковой мощности дБ(A) 2) | 110 |
| Уровень вибрации слева/справа m/s? 3) | 6,6/7,8 |
| Шаг цепи | 3/8 » P |
| Объём масляного бака см | 145 |
STIHL MS 180 ремонт подачи масла
Владельцы данной модели инструмента должны быть готовы к тому, что могут столкнуться с таким неприятным моментом, как подтек масла для смазки цепи. Масло может вытекать во время работы с инструментом и даже, когда просто лежит без действия.
Какая причина этого явления? Дело в том, что масло подтекает из-за нарушений герметичности в участке, где соединяется шланг от масляного бака и насоса.
Для того, чтобы решить проблему STIHL MS 180 связанную с подачей масла целесообразно разобрать устройство.
Решение проблемы:
- Проверить шланг, если он поврежден, то заменить его на другой. Или же попробуйте обезжирить шланг и промыть, и поставить на герметик, должно все заработать.
- Проверить на поломки масло фильтра, прочистить его (если вы заливали отработку)
- Также может быть причина в забитом запуне, при этом образуется вакуум в баке с топливом, и влияет на подачу топлива. Проблема может быть в отрегулированностью карбюратора и могут быть забиты каналы, ну или воздушных фильтр, нужно тщательно прочистить фильтр и каналы карбюратора.
В общем проблема основная из-за плохого масла.
Не рекомендуется заливать масло в бензопилу которое не предназначено!
Какое залить масло для бензопилы Штиль 180(stihl 180)
- Не пожалейте денег на оригинальное масло Масло 2-х тактное Stihl HP стоит немного дороже но прочистка стоит еще дороже.
- В топливо нужно лить качественное можно и Мобил 1, а для смазки подойдет трехфазное, ни в коем случае не заливать отработки.
- Из недорогих вариантов минеральное масло 15-40, зимой 10-30. Можно М8, к примеру, или М10.
Помните о личной безопасности во время работы с бензопилой.
Помните, что на работу бензопилы влияет качество заливаемого масла. Масло с низким качеством может послужить причиной неэффективной работы инструмента и отрицательно влиять на его детали.
Для того чтобы масляный насос STIHL MS 180 без затруднений подавал масло, периодически проверяйте и чистите насос. Таким образом, процесс масло снабжения будет в норме.
Карбюратор STIHL MS-180
Карбюратор STIHL MS-180 оснащён одним винтом настройки холостого хода. Жиклер полной нагрузки не регулируется, то есть её изменить невозможно.
Необходимо знать основные правила настройки частоты вращения при холостом ходе:
1) проверьте воздушный фильтр, если есть необходимость, то поменяйте его;
2) проверьте искрозащитную решётку, если есть необходимость поменяйте либо почистите её. Затем можно включить двигатель, а затем его прогреть.
Ремонт карбюратора STIHL MS 180
Ремонт карбюратора STIHL MS 180 – весьма трудный процесс. Отметим, что при ремонте риск резких изменений цилиндропоршневой группы практически отсутствует.
Если бензопила не заводиться, тогда примените следующие действия:
1) откройте и закройте крышку бензобака;
2) свечу целесообразно извлечь, а затем осушить;
3) камеру сгораний провентилировать.
Если после этого не произошло положительных результатов, то лучше проконтролировать состояние воздушного фильтра, процесс подачи бензина и функционирование свечи.
Эта проблема связана с клапаном (слепун), который забивается, а вследствие этого образуется вакуум. Для устранения этого неудобства нужно почистить клапан (слепун) иглой.
Систематически проверяйте фильтр, если забился глушитель, то устройство не сможет отдавать мощность, которая в него заложена.
Если бензопила была приобретена с гарантией (другого варианта, как правило, быть не может) незамедлительно сдайте её в сервис.
Таким образом, бензопила STIHL MS 180 весьма удобна в использовании, имеет хорошую эргономику и ряд весомых преимуществ.
Полная Сборка Бензопилы Штиль 180
Разборка и сборка
Штиль МС 180
Stihl MS 180 – инструмент надежный и нетребовательный, но при требующий ремонта, так же как и неважно какая техника. Дальше разглядим, как происходит разборка бензопилы штиль мс 180, требуемая для которого предназначена конструкция полгого ремонта мотора
Предварительный шаг
Ремонт хоть какой техники должен начинаться с шага предварительных работ, и пила штиль 180, не являются исключением. На предварительном шаге, загодя до того как проводится разборка бензопилы штиль 180, нужно снять с бензопилы боковую крышку, цепь и шину. Дальше, с помощью компрессора и кисточки, необходимо очистить бензопилу от грязищи, опилок, масляных потеков и остального.
Повышенное внимание при чистке пилы следует уделить месту где размещена ведущая звездочка бензопилы, т. к. это самый грязный участок
это самый грязный участок.
В местах огромного скопления масла, есть вариант помыть незапятнанным бензином.
Снятие ручки
Конкретная разборка штиль 180, начинается со снятия ручки, которая крепится к корпусу бензопилы с использованием 3-х резиновых амортизаторов. Для снятия, нужно удалить пластмассовые заглушки из внутренней полости амортизаторов, потом используя сильной отвертки, выжать поначалу верхний амортизатор, позже тот который поближе к задней ручке.
В задней части ручки установлен курок газа, который через проволочную тягу соединен с карбюратором, если вы поставили цель отсоединить тягу от курка газа, нужно раскрутить два винта и разобрать ручку.
Когда ручка остается на одном амортизаторе, нужно выкрутить корпус бензопилы из внутренней части ручки и заломив в сторону, снять корпус с последней резинки.
Снятие стартера
Далее, снимается верхняя крышка корпуса и раскручиваются 4 винта крепления стартера, после этого нужно снять крышки маслобака и топливного бочка. Стартер снимается довольно легко и заморочек появиться не должно.
READ Сборка Редуктора Мотоблока Мб 1
После снятия стартера, открывшуюся внутреннюю полость бензопилы нужно очистить, т. к. обычно на корпусе под стартером имеется много спрессованных маленьких опилок.
Снятие маховика
Маховик бензопилы Штиль 180 закручен с огромным усилием, для его снятия будет нужно головка с железным воротком. Гайка, удерживающая маховик, откручивается головкой на 13.
Для блокировки коленчатого вала от проворачивания, необходимо открутить свечу и через свечное отверстие установить стопор поршня, если его нет, используются старенькый шнурок от стартера, с навязанными ему узлами и погруженного в цилиндр через свечное отверстие.
Категорически запрещено задерживать маховик от проворачивания с использованием установки меж его ребрами и корпусом силовой отвертки и иных инструментов, при таком методе блокировки от проворачивания, лопасти маховика не способны выдержать нагрузки и обламываются.
Группа : Сборка
и обзор деталейбензопилы Stihl MS180 .
Разборка бензопилы штиль 180 часть 1
Тут видео мы покажем для вас как, выполнить смену поршневой группы на бензопиле Stihl
MS180,сальники коленвала.
Если поршень в цилиндре заблокирован, конечно откручивать гайку маховика. Резьба в гайке рядовая, потому крутить необходимо в левую сторону. Ослабив гайку, снимать её до конца вы не будете, довольно вывернуть до момента, когда её верхняя кромка сравняется с кончиком вала, после этого выколотка из мягенького металла устанавливается на гайку и делается резкий удар по ней. Таким макаром, маховик от резкого удара соскакивает с вала и его можно просто снять без помощи дополнительных инструментов.
READ Бензопила Штиль Зазор Между Видео
Неисправности насоса и системы в целом
Как известно, в этом мире нет ничего вечного и со временем все приходится ремонтировать. Вот и масляная система Штиль мс 180 не исключение, и имеет свои специфические неисправности. Рассмотрим их подробнее.
Признаки неисправности системы смазки, следующие:
- цепь бензопилы абсолютно сухая и не блестит;
- масло из масляного бака не уходит;
- цепь быстро растягивается и это происходит постоянно;
- шину пилы уводит при пилении, в сторону;
- шина греется и в районе ведущей звездочки, наблюдается оплавление краски.
Все эти признаки, прямо или косвенно указывают на проблемы в системе смазки цепи бензопилы.
Первое, что необходимо сделать после того как возникли подозрения на то, что масло для смазки цепи не поступает, это проверить его подачу. Сделать это можно двумя способами. Первый подробно описан в инструкции к инструменту и заключается в том, что нужно завести бензопилу, максимально прибавить газ и направить в сторону какого-либо препятствия.

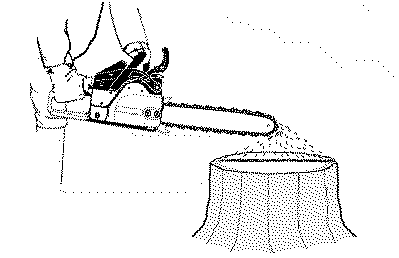

При исправной системе смазки, масло будет слетать с кончика шины и на поверхности, в сторону которой направлена шина, будет появляться полоска из масленых капель. Если нарушения в системе все же имеются, поверхность останется чистой.
Второй способ, это снять с бензопилы шину и запустить его. При увеличении числа оборотов двигателя, в месте установки хвостовика шины, из масляного канала будет поступать масло, если этого не происходит, необходимо искать причину неисправности.
Диагностика
Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Как правило, если фильтр сильно загрязнен, подача масла может прекратиться.
Далее, необходимо снять барабан звездочку, и проверить состояние ведущей шестерни. Резьба на ней должна быть четко выраженной, не зализанной и не иметь каких-либо других дефектов, также при снятой шестерне, необходимо проверить проволочный рычаг. Он должен плотно обжимать шестеренку и не проворачиваться, в противном случае, шестерня стоит на месте и не передает усилие на насос, в результате чего подача масла прекращается.
Если все вышеперечисленные способы обнаружить и устранить неисправности не дали результатов, необходимо применять крайние меры, т. е. демонтировать насос.
Как снять насос
Масляный насос установлен с правой стороны днища корпуса, в том же месте к нему подходит маслопровод, идущий из бака бензопилы. Для снятия насоса, потребуется сначала освободить пилу от рукоятки, для этого раскручивается задняя ручка агрегата и отсоединяется тяга управления дроссельной заслонкой. На следующем этапе, нужно вынуть заглушки амортизаторов рукоятки и при помощи мощной шлицевой отвертки, выдавить их из своих посадочных мест на рукоятке.
После того как рукоятка снята, корпус бензопилы переворачивается кверху дном. Шланг идущий из масляного бака к насосу будет видно сразу. Его необходимо вынуть из посадочного места.
Для лучшего понимания процесса снятия насоса, можно посмотреть видео ниже. В видео мастер СЦ подробно показывает, как снять масляный насос с бензопилы, а также описывает основные неисправности системы подачи.
После того как насос снят, его необходимо очистить и продуть. Как правило, основная поломка маслонасоса, это его засор. Устранив его, можно устанавливать насос на место.
Замена насоса требуется только в том случае, когда устранить его засорение не представляется возможным.
Причина появления подтеков масла на днище бензопилы
У бензопилы Штиль 180, имеется характерная неисправность, которая заключается в недостаточной герметизации места установки масляного шланга в корпус бензопилы и появления в этом месте течи. Для её устранения, достаточно снять ручку пилы Stihl MS 180, отсоединить сам шланг, промыть и обезжирить посадочное место в корпусе и хвостовик шланга, после чего нанести герметик, и установить шланг на место. Такая нехитрая операция надежно устранит неисправность и масло перестанет подтекать.
STIHL MS 180 ремонт подачи масла
Владельцы данной модели инструмента должны быть готовы к тому, что могут столкнуться с таким неприятным моментом, как подтек масла для смазки цепи. Масло может вытекать во время работы с инструментом и даже, когда просто лежит без действия.
Какая причина этого явления? Дело в том, что масло подтекает из-за нарушений герметичности в участке, где соединяется шланг от масляного бака и насоса.
Интересно! Еще одна статья про ремонт подачи масла здесь!
Для того, чтобы решить проблему STIHL MS 180 связанную с подачей масла целесообразно разобрать устройство.
Решение проблемы:
- Проверить шланг, если он поврежден, то заменить его на другой. Или же попробуйте обезжирить шланг и промыть, и поставить на герметик, должно все заработать.
- Проверить на поломки масло фильтра, прочистить его (если вы заливали отработку)
- Также может быть причина в забитом запуне, при этом образуется вакуум в баке с топливом, и влияет на подачу топлива. Проблема может быть в отрегулированностью карбюратора и могут быть забиты каналы, ну или воздушных фильтр, нужно тщательно прочистить фильтр и каналы карбюратора.
В общем проблема основная из-за плохого масла.
Не рекомендуется заливать масло в бензопилу которое не предназначено!
Какое залить масло для бензопилы Штиль 180(stihl 180)
- Не пожалейте денег на оригинальное масло Масло 2-х тактное Stihl HP стоит немного дороже но прочистка стоит еще дороже.
- В топливо нужно лить качественное можно и Мобил 1, а для смазки подойдет трехфазное, ни в коем случае не заливать отработки.
- Из недорогих вариантов минеральное масло 15-40, зимой 10-30. Можно М8, к примеру, или М10.
Помните о личной безопасности во время работы с бензопилой.
Помните, что на работу бензопилы влияет качество заливаемого масла. Масло с низким качеством может послужить причиной неэффективной работы инструмента и отрицательно влиять на его детали.
Для того чтобы масляный насос STIHL MS 180 без затруднений подавал масло, периодически проверяйте и чистите насос. Таким образом, процесс масло снабжения будет в норме.
Карбюратор STIHL MS-180
Карбюратор STIHL MS-180 оснащён одним винтом настройки холостого хода. Жиклер полной нагрузки не регулируется, то есть её изменить невозможно.
Необходимо знать основные правила настройки частоты вращения при холостом ходе:
1) проверьте воздушный фильтр, если есть необходимость, то поменяйте его;
2) проверьте искрозащитную решётку, если есть необходимость поменяйте либо почистите её. Затем можно включить двигатель, а затем его прогреть.
Ремонт карбюратора STIHL MS 180
Ремонт карбюратора STIHL MS 180 – весьма трудный процесс. Отметим, что при ремонте риск резких изменений цилиндропоршневой группы практически отсутствует.
Если бензопила не заводиться, тогда примените следующие действия:
1) откройте и закройте крышку бензобака;
2) свечу целесообразно извлечь, а затем осушить;
3) камеру сгораний провентилировать.
Если после этого не произошло положительных результатов, то лучше проконтролировать состояние воздушного фильтра, процесс подачи бензина и функционирование свечи.
Эта проблема связана с клапаном (слепун), который забивается, а вследствие этого образуется вакуум. Для устранения этого неудобства нужно почистить клапан (слепун) иглой.
Систематически проверяйте фильтр, если забился глушитель, то устройство не сможет отдавать мощность, которая в него заложена.
Если бензопила была приобретена с гарантией (другого варианта, как правило, быть не может) незамедлительно сдайте её в сервис.
Таким образом, бензопила STIHL MS 180 весьма удобна в использовании, имеет хорошую эргономику и ряд весомых преимуществ.
Неисправности системы смазки и как они устраняются
Основные неисправности системы подачи масла на бензопиле можно разделить на два основных вида, это общие неисправности присущие всем бензопилам и индивидуальные, которые могут различаться в зависимости от вида насоса и червячной передачи, установленной на конкретной модели. Начнем разбираться в неисправностях по порядку.
Признаки неисправности системы смазки, проверка её работоспособности
- Цепь бензопилы сухая и имеет бледноватый оттенок без блеска.
- Цепь относительно быстро растягивается.
- Шина очень горячая и даже может частично оплавляться краска.
- Масло из бака практически не убавляется.
- Снизилась эффективность реза на острой цепи
Все эти признаки указывают на то, что смазочный процесс протекает с нарушениями. Для того чтобы проверить подачу масла системой смазки необходимо снять боковую шину бензопилы и завести ее. Далее, нужно немного увеличить обороты наблюдая при этом за местом окончания масляной магистрали. Если масло поступает, скорее всего его количества недостаточно для нормальной смазки и нужно почистить или заменить фильтр и, если это возможно, отрегулировать подачу. В случае, когда не поступает, проблема более серьезная и требует проведения дальнейшей диагностики.
Существует способ проверки подачи масла, не снимая шины. Для этого необходимо направить конец шины в сторону, например, свежеспиленной чурки со стороны реза и максимально увеличить обороты, при этом нужно стараться держать конец шины на расстоянии не более 10 см от чурки. Если масленые пятна начнут появляться на её поверхности — значит масло подается.
Поиск неисправности
После того как было определено, что масло не подается, дальнейшая диагностика возможна только если полностью снять масляную систему. Конечно, в некоторых ситуациях помогает замена фильтра, но это встречается очень редко.
Наиболее частые неисправности
- Обрыв масляного шланга. Его иногда можно обнаружить и при визуальном осмотре. Проблема решается заменой неисправной детали.
- Отсутствие резьбы на валу масляного насоса, поможет его замена.
- Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новой детали.
- Отсутствие штопора главного вала (актуально для некоторых моделей инструментов, например, Homelite). Исправить можно установив вместо родного штопора, подходящий по диаметру гвоздик, обрезав его до необходимой длины.
- Засор в магистрали. Можно удалить при помощи продувки сжатым воздухом или механически, с применением проволочки подходящего диаметра.
- Засор фильтрующего элемента.
- У инструмента Штиль MS 180, насос которого неразборный, он часто засоряется. Можно попытаться промыть в чистом бензине, если не поможет заменить.
- У китайских бензопил (Цыганка), очень часто срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.
Индивидуальная неисправность системы смазки Stihl MS 180
Ввиду того что Stihl MS 180 является одной из самых распространенных моделей бензопил, хочется подробнее остановиться на одной, присущей только ей неисправности и описать способ устранения без замены деталей.
Достаточно часто на бензопиле Штиль MS 180 наблюдается разгерметизация масляной магистрали в том месте, где маслопровод, идущий от бака, устанавливается в корпус пилы. Определить неисправность можно по характерным подтекам смазки на днище инструмента.
Для устранения неисправности необходимо снять ручку бензопилы, вынуть шланг из посадочного отверстия, очистить и обезжирить. После всех этих манипуляций нанести на посадочное место шланга герметик и установить в корпус бензопилы.
Подробнее об устранении неисправности и полной диагностике системы смазки бензопилы штиль, можно узнать, посмотрев видео, в котором пошагово запечатлен процесс разборки и ремонт системы смазки.
Особое внимание к масляному насосу
Подача масла может нарушаться по различным причинам. Чаще всего встречается неисправность маслонасоса. Убедиться в этом можно по состоянию смазки цепи.
При нарушении подачи масла на цепь она становится сухой либо избыточно влажной – это является признаками плохой работы масляного насоса.
Для устранения возникшей проблемы производится осмотр шланга подачи масла. Осматривается место соединения шланга с маслонасосом и баком на предмет герметичности.
Обслуживаем маслонасос бензопилы — видео
Если ремонтник убедился в повреждении шланга, то следует произвести его замену. Однако, в зависимости от степени повреждения, можно провести герметизацию специальными составами.
Перед началом герметизации поверхность промывается и обезжиривается. Ремонтируя stihl ms 180 собственными силами потребитель имеет возможность кардинально сэкономить.
Устройство насоса, системы смазки и принцип действия
Привод масляного насоса состоит из двух частей, это пластиковая шестеренка с червячной передачей и проволочный рычаг, передающий усилие от звездочки-барабана на червячную шестерню.
Рычаг жестко закреплен на шестеренке, и они поставляются как одна деталь. Кончик проволочного рычага имеет характерный загиб, который предназначен для лучшего сцепления с ведущим барабаном-звездочкой. На барабане выполнена специальная прорезь для установки привода.
Маслонасос Штиль 180 полностью выполнен из металла и имеет не разборную конструкцию. На корпусе насоса имеется приемное отверстие для масла и проточка-канал, по которому масло из масляного провода попадает непосредственно в насос. Устанавливается механизм в корпус бензопилы Stihl 180.
В момент увеличения оборотов двигателя, барабан — звездочка начинает вращать шестерню червячной передачи за проволочный рычаг, а она в свою очередь заставляет крутиться плунжер маслонасоса, в результате чего масло начинает перекачиваться по масляным каналам к шине бензопилы.
В работе системы, принимает непосредственное участие и маслопровод бензопилы, на конце которого имеется маслоприемник. Маслоприемник дополнительно является и фильтром. На второй стороне масляного шланга, выполнено резиновое расширение, при помощи которого шланг устанавливается в корпус бензопилы Stihl 180 сразу же за маслонасосом.
Ремонт и настройка карбюратора
Регулировка карбюратора осуществляется на прогретом моторе. Если двигатель не удается настроить, то причиной излишка бензина в смеси может стать зависание карбюратора. Чтобы снять деталь, надо раскрутить гайки крепления, отсоединить зажигание и тягу от рычага управления мотором. Потом снимают рычаг. Затем вы сможете снять фильтр и карбюратор.
Глушитель зафиксирован двумя гайками. Нужно их раскрутить и потянуть глушитель к себе. Затем раскручивают винты катушки и демонтируют ее. У пилы Штиль карбюратор имеет 1 винт настройки холостого хода. Если нарушена частота вращения холостого хода, то нужен ремонт карбюратора. Это сложный процесс, его трудно выполнить самому. Следует обратиться в ремонтную мастерскую.
