Ремонт зарядного устройства для шуруповерта

Какразобратьаккумуляторную батарею

  • Отсоединить шурупы на дне коробки.
  • Открыть коробку.
  • Проверить и отбраковать составляющие.
  • Выполнить замену и вспять собрать.

Крепежные винтики на или верхней стороне быть варьировать в количестве, от 4 до 6. Нередко откручиваются крестообразной отверткой. Винты бывают различной длины. Это необходимо учесть, чтобы в течении сборки не спутать их вместе. На некоторых модификациях бывают неразборный корпус. Тогда изучите всю поверхность и найдите специальную полосу, почему проходит заводское склеивание. Далее необходимо взять крепкий ножик и ввести его в паз, мало пошатывая в стороны. Если корпус переломился на верхнюю и нижнюю часть – вскрытие прошло успешно. Не вызовет затруднений, если это случится мимо паза. Нашему клиенту остается расхождения можно склеить хорошим суперклеем. Верхняя часть корпуса вмещает в себе несколько частей для аккумулятора. На каждом из таких компонент измеряется напряжение, которое непременно является в диапазоне оптимального уровня. Если отличие выше 10%, такой аккумулятор нуждается в замене.

Кто производитель стремится сделать инструмент, который будет очень комфортабельным в рабочем процессе, создавая широкий ассортимент моделей – от шуруповертов базового уровня до проф образцов.

Шуруповерты Hitachi ставят в ценность отменное качество сборки, также практичность собственных инструментов. Модельная коллекция аккумуляторных шуруповертов от компании Bosch практически ни чем не отличается, от братьев, имеющие шнур для подключения к 220 В. Оборудованные переключателями режимов, в добавок кнопкой выключения и опцией акселератора, шуруповерты Bosch – не плохое решение для работы по дому для проф использования. Сейчас, отлично зарекомендовали себя такие марки как Интерскол, Makita, Cmi, Зубр.

  • неисправность аккумулятора;
  • износ щёток;
  • поломка кнопки;
  • биение патрона;
  • отсутствие реакции на пробы включения по другому выключения;
  • работа с перебоями.

READ Какой Шуруповерт Выбрать ? Makita Df457dwe Vs Metabo Bs 18 / Сравнительный Обзор

Подобные поломки можно убрать без помощи других, если у вас есть опыт с измерительными и паяльными устройствами.Время от времени придётся поменять узлы на 100 процентов, так как далековато не все детали продаются раздельно. Если ремонт редуктора или мотора является для вас очень сложной операцией, эти элементы естественно полностью поменять по другому говоря отнести их в мастерскую.

Замена щёток

Графитовые щётки расположены с торца мотора не знакомых соединения с кнопкой. Они бывают варианты находиться внутри корпуса мотора под задней крышкой либо снаружи. При износе хотя бы одной из щёток на 40% меняйте обе. Проверьте контакты. На полную катушку щёток указывают следующие признаки:

  • движок работает рывками;
  • слышны несвойственные обыкновенной работе звуки;
  • искрение;
  • запах гари.

В процессе снятия и установке щёток нужно придерживать держатели, по другому под действием пружины они естественно разлететься довольно далеко

Ремонт патрона

Патроны в разных моделях шуруповёртов естественно малость отличаться меж собой. Они бывают варианты крепиться к валу 3-мя способами:

  • Конусом Морзе.
  • Резьбовым соединением.
  • Резьбовым соединением с фиксирующим винтом.

Чтобы отыскать способ крепления патрона, нужно прочитать надпись на его гильзе:

  • маркировка «1–6 В10» означает конус Морзе. Употребляются насадки с поперечником хвостовика в течении 6 мм. Шифровка «В10» обозначает размер конуса. Возьмите молоток и выбейте патрон ударами по корпусу;
  • надписи типа «1,0–11 М12х1,2» либо «2–13 мм ½-20 UNF» означают метрическую и дюймовую резьбу.

Если патрон оказался резьбовым, нужно выполнить следующие деяния:

  • Разожмите кулачки патрона.
  • Если внутри бывают винт, выкрутите его по часовой стрелке (винт имеет левую резьбу).
  • Возьмите шестигранный Г-образный ключ размером 10 мм.
  • Небольшой край вставьте в патрон и плотно зажмите в кулачках.
  • На малых оборотах запустите и слету выключите шуруповёрт, чтобы длиннющий край шестигранника ударился об стол. Вместо включения устройства естественно просто ударить по ключу молотком. Резьба двинется и патрон выкрутится.

Если вы поставили цель снять патрон, нужно зажать туда шестигранный ключ и запустить движок на малых оборотах без выполнения высококачественной установки момента, пока ключ не ударится об стол

READ Как Разобрать Поршневую Stihl 180

Если устройство слишком быстро заряжается

Быстрая зарядка (как и разрядка) может говорить о том, что емкостные свойства батареи уже снижены. Это происходит со временем. В среднем это 2–4 года и зависит от интенсивности использования инструмента. Ресурс измеряется в циклах разряд-заряд. По-видимому, батарея устарела и нуждается в полной замене.

  • Ni-Cd никель-кадмиевых это 2000 циклов
  • Li-Ion литий-ион – примерно 3000 циклов
  • Ni-MH никель-металл-гидрид – 1000 циклов

Снижение времени работы может зависеть от механических повреждений.

В заключение хочется отметить, что при выборе аккумуляторного шуруповерта очень важно знать отличия и особенности установленного источника питания. Есть профессиональные и бытовые инструменты

Для бытового использования достаточно будет и никель-кадмиевого. Но его лучше заряжать раз в 3 месяца, если он не используется. Для постоянного использования лучше подойдут агрегаты Li-Ion. Цена будет выше, но удобство и надежность будут на уровень выше.

Среди электроинструментов, как бытовых, так и профессиональных, шуруповерт – один из самых востребованных. С его помощью можно не только выкручивать и вкручивать саморезы, но и сверлить отверстия. Инструментами, питающимися от сети, пользоваться можно не всегда и не везде, да и шнур все время мешает работе. От этих недостатков избавлены аккумуляторные шуруповерты. С ними можно свободно перемещаться и не зависеть от наличия в помещении розетки.

Важным элементом каждого аккумуляторного инструмента является батарея, позволяющая работать с ним автономно. Это очень удобно, но рано или поздно перед каждым владельцами такого электроинструмента встает вопрос о том, как зарядить аккумулятор шуруповерта.

Типы аккумуляторов, используемых для работы шуруповерта

Прежде чем приобрести для шуруповерта новые аккумуляторные батареи, необходимо тщательно изучить инструкцию к устройству. Инструменты, необходимые для работы, могут быть профессиональными, бытовыми и полупрофессиональными. Аккумуляторы к ним отличаются друг от друга емкостью, качеством и ценой.

Для определенных работ предназначены и определенные виды аккумуляторных инструментов, рассчитанные на разные нагрузки, поэтому и батареи для них нужны разные. Чем больше показатель мощности аккумулятора, тем дольше он может проработать. Для удобства лучше иметь две батареи, чтобы можно было при работе с одной подзаряжать вторую. Часто вторая батарея уже включена в комплект при продаже инструмента.

Для шуруповертов можно использовать различные типы аккумуляторов. Чаще всего применяются никель-кадмиевые (Ni-Cd) и никель-металл-гидридные (Ni-MH), а в последнее время – еще и литий-ионные (Li-Ion).

Самыми распространенными из них являются никель-кадмиевые аккумуляторы, отличающиеся компактными размерами, большой емкостью и приемлемой ценой. Эти батареи можно эффективно заряжать более тысячи раз в зависимости от их конструкции, чистоты материалов, режима эксплуатации, в том числе и правильности заряда. Однако эти устройства обладают так называемым эффектом памяти, и если их заряжать, не дожидаясь полной разрядки, емкость батареи будет постепенно снижаться. Кроме того, производство таких элементов настолько токсично, что Евросоюз на своей территории от него отказался.

На втором месте по частоте использования – никель-металл-гидридные аккумуляторные батареи, представляющие новое поколение подобных устройств. С точки зрения экологии, и производство, и утилизация этих элементов питания практически безопасны. К плюсам аккумуляторов этого типа относят то, что у них меньше выражен эффект памяти, а к минусам – высокий ток саморазряда. Эти батареи нужно хранить заряженными, а при перерыве в работе, превышающем месяц, их требуется полностью перезаряжать.

Не так давно для аккумуляторных инструментов стали использовать более мощные литий-ионные аккумуляторы. Они также не имеют такого недостатка, каким является эффект памяти, требующий для восстановления емкости периодических циклов разряда. Однако эти батареи плохо переносят низкие температуры, и с ними нежелательно работать в морозы. Несмотря на быстрый заряд и высокую емкость, они пока не очень популярны, так как цена их довольно высока.

Поломки в механической части — как устранить

Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:

  1. Возникновение посторонних звуков
  2. Вибрация и бой зажимного патрона
  3. Слышна работа двигателя инструмента, однако патрон не вращается

Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.

Это интересно! Перед тем, как ставить новый подшипник, следует его хорошо обработать смазочными веществами, например, Литол-24 или Солидол, а еще лучше специальными смазками.

Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:

  1. Вал редуктора искривляется от воздействия больших нагрузок
  2. Рабочие поверхности шестерней изнашиваются
  3. Изломывается штифт, на котором крепятся сателлиты
  4. Изнашивается подшипник или опорная втулка редуктора

Чаще всего из строя выходит именно редуктор, а точнее, его составные детали — зубчатые колеса. Причинами выхода из строя редуктора являются:

  1. Неправильная эксплуатация инструмента
  2. Сильные нагрузки, на которые не рассчитан прибор
  3. Отсутствие смазки
  4. Материал, из которого изготовлены устройства

Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).

Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.

Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.

Признаки неисправности инструментаСпособы устранения неисправности
Возникновение посторонних звуков и гулаЕсли при работе инструментом начинают появляться посторонние звуки, то это говорит об износе подшипников. Для устранения поломки нужно проверить целостность подшипника якоря мотора и редуктора. Если подшипники исправны, надо также проверить целостность втулок, так как они также изнашиваются. Чаще всего изнашивается опорная втулка вала подшипника
ВибрацияИскривление редукционного вала, что способствует возникновению сильного биения и вибраций. Для решения проблемы нужно разобрать корпус, оценить поломку и принять соответствующее решение о замене детали
Возникает бой зажимного патронаЕсли обнаруживается биение патрона, то нужно проверить качество его фиксации. Крепится деталь болтом, который находится внутри детали (чтобы увидеть болт, следует развести губки). Для завинчивания патрона, болт надо вращать не в правую, а левую сторону, так как он имеет обратную резьбу
ЗаклиниваниеЕсли заклинил инструмент, о чем говорит работа мотора, но при этом патрон не вращается, то нужно разбирать корпус и проверять целостность редуктора. Заклинивание инструмента говорит о смещении сателлитов, нарушении целостности зубчатых колес или нарушение целостности подшипника. Чтобы устранить поломку, нужно разобрать шуруповерт и найти причину заклинивания
Трещит и прокручивается на положении переключателяНеисправность редуктора. Для устранения нужно разобрать инструмент, и осмотреть целостность механизма

https://youtube.com/watch?v=Jr_xq9ZvvdE%3F

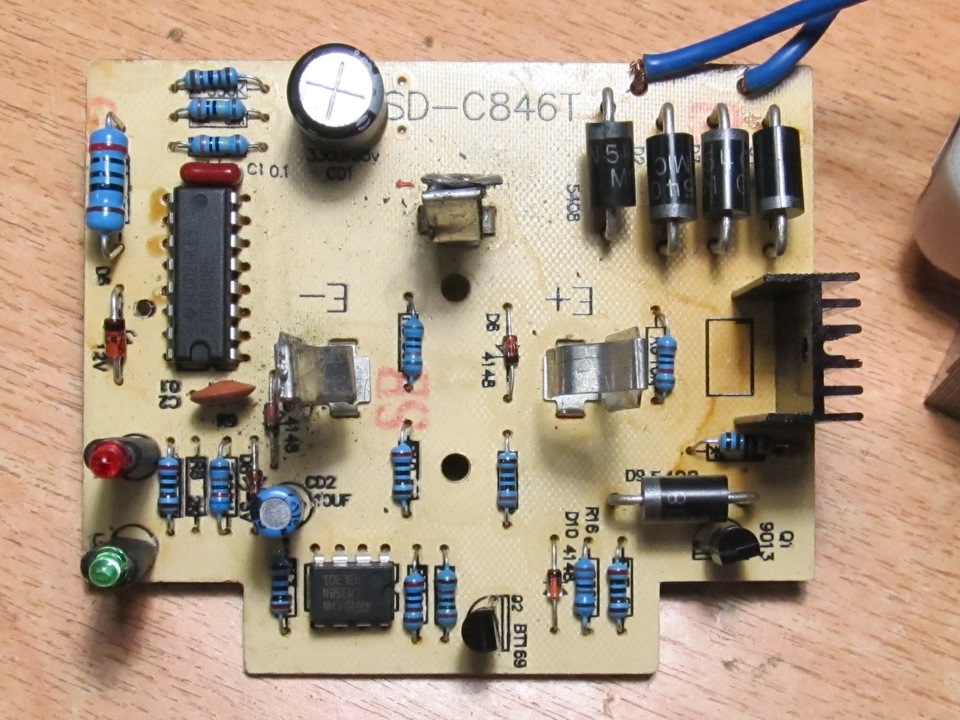

Конструкция и вероятные дефекты

Зарядное устройство (ЗУ) состоит из нескольких ключевых элементов. Каждый из них может выйти из строя, что приведет к поломке всей конструкции. Детали эти достаточно просты, найти им замену несложно – в магазине, аналогичном приборе или блоке питания. Однако нужно уточнить, что речь идет об аналоговом трансформаторном устройстве, а не об импульсном. Последние обычно надежнее, но практически неремонтопригодны при отсутствии нужных знаний. Хотя провода, предохранители или тумблеры легко заменимы и в них.

  • компоненты электропроводки,
  • предохранитель,
  • тумблер,
  • понижающий трансформатор,
  • выпрямительный блок,
  • фильтрующий конденсатор,
  • выходные контакты,
  • элементы управления (микросхема, стабилитрон, реле).
  • разрыв, перегорание или замыкание кабеля питания;
  • перегорание предохранителя;
  • окисление либо обгорание контактов тумблера;
  • замыкание трансформатора;
  • пробой либо обрыв выпрямительных диодов;
  • испарение электролита, пробой изоляции или обрыв конденсатора;
  • обрыв, окисление либо обгорание контактов устройства на выходе;
  • выход из строя элемента блока автоматического управления.

Причины поломок разных марок шуруповертов — как продлить жизнь инструмента

Ломаются не только инструменты, которые имеют низкую цену. Всем инструментам свойственно ломаться, поэтому от этого никуда не уйдешь. Чтобы продлить срок службы шуруповерта, нужно разобраться, какие причины способствуют быстрому выходу из строя устройства.

  1. Неправильная эксплуатация. Инструмент нужно использовать только по назначению. Если ежедневно портативный прибор применять для бурения бетона, то он не прослужит и нескольких дней
  2. Назначение — как и другие виды инструментов, шуруповерты делятся на бытовые или любительские и профессиональные. Если профессиональные рассчитаны на длительное время эксплуатации, то бытовыми приборами можно пользоваться не более 2 часов в день
  3. Соблюдение условий хранения — инструменты нельзя хранить в помещении, где имеется высокая влажность. Если внутренние части (механические и электрические) отсыреют, то аппарат быстро выйдет из строя. Хранить портативные шуруповерты нужно не только в соответствующих условиях влажности, но еще и при правильной температуре. Это необходимо не для самого инструмента, а для аккумуляторов, которые при низких температурах разрушаются. На зиму рекомендуется хранить прибор в отапливаемых гаражах и мастерских
  4. Исключить негативное влияние погодных условий — это не только дождь или снег, но и солнечный свет. Если прибор перегреется на солнце, то при очередном его включении, он может сгореть, поэтому не допускайте продолжительное нахождение инструмента на палящем солнце

Чтобы продлить срок службы аккумуляторов, которые ломаются быстрее, чем шуруповерты, нужно их не только правильно хранить, но еще и заряжать. Нельзя допускать, чтобы батарея хранилась длительное время в разряженном состоянии, а также долго стояла на зарядке. Регулярно требуется включать инструмент, и давать ему поработать (1-2 раза в неделю). Если этого не делать, то уже вскоре понадобится покупать новую батарею или сам инструмент. От качества ухода и эксплуатации зависит, сколько прослужит инструмент китайского, европейского или немецкого качества.

Для ремонта рассматриваемого прибора понадобится минимальный набор инструментов. Ремонтные работы нужно выполнять на столе при хорошем освещении, так как шуруповерт имеет множество мелких деталей, которые могут растеряться. Уделите достаточное количество времени, чтобы отремонтировать прибор, а не разобрать его и выбросить. Если ремонтируете электрическую часть, то перед сборкой рекомендуется обработать трущиеся детали смазочными материалами. После ремонта шуруповерт сможет прослужить еще столько же или даже больше. Подробная видео инструкция — как починить шуруповерт от «А до Я».

https://youtube.com/watch?v=qxrfGBJmZIo%3F

Подводя итог, нужно отметить, что шуруповерт — это самый надежный и нужный инструмент, который всегда должен быть исправным. Для его ремонта не нужно прилагать много усилий, и если аппарат сломался, то для его починки понадобится только время и запасные части, купить которые не составляет большого труда.

Публикации по теме

Ремонтируем дрель самостоятельно основные виды поломок и их устранение

Принцип работы перфоратора пистолетного типа с фотоописанием

Сварочные аппараты — виды, отличия и какой лучше выбрать

Бетономешалка: виды, выбор, конструкция, применение и особенности ее изготовления своими руками

Способы зарядки источника питания

Если возникает вопрос, какзарядитьаккумулятор без зарядного устройства, то реализовать это можно несколькими способами.

Восстановление посредством зарядного агрегата от портативного компьютера

Не всегда можно воспользоваться вариантами, которые перечислены выше. Поэтому водители задаются вопросом, как зарядить автомобильный аккумулятор зарядкой от ноутбука?

Для этого потребуются определенные предметы:

  • Провода, которые укомплектованы медными жилами.
  • Зарядка.
  • Резистор (допускается и использование лампочки).

Для подготовки схемы блока питания отзарядникавыводят провода для минуса, а также плюса. Отрицательный провод сосредотачивается снаружи, а положительный – внутри.

Подключение осуществляется по следующей схеме:

  • Первым подводят к отрицательной клемме батареи минусовой провод.
  • Резистор либо же производительная лампочка с установленными характеристиками, показателями вводят в подготовленный разрыв. Действия выполняются с учетом правил.

Специалисты рекомендуют в схему вводить резистор с требуемыми характеристиками, так как не будет проблем с изменением сопротивления.

С помощью такого способа можно зарядить аккумуляторную батарею полностью. Но процесс тщательно контролируется. На клеммах постоянно проверяется напряжение. Как только на вольтметре отображается 14 Вольт, процедура прекращается

Установить окончание процесса можно, обратив внимание на состояние электролитического состава

Использование зарядки от ноутбука

Если под рукой есть ноутбук, то можно воспользоваться его блоком питания для пополнения автомобильной батареи. Дополнительно понадобятся:

  • лампочка или резистор нужного сопротивления;
  • провода;
  • инструменты.

От зарядки ноутбука нужно вывести два проводника. Следует подсоединить кабель внутрь штекера блока питания портативного компьютера для плюса, отрицательный провод сосредотачивается снаружи.

Собирают схему в следующем порядке:

  • Минусовую клемму автомобильной батареи соединяют с выведенным от зарядки отрицательным проводом. Надежно закрепляют, чтобы обеспечить хороший контакт. От его качества зависит весь процесс подзарядки.
  • В разрыв плюсового участка включают автомобильную лампочку или резистор. Сопротивление последнего выбирается в зависимости от требуемого тока зарядки. Для 2 А понадобится 10 Ом. Для регулировки времени заряда воспользуйтесь подстроечным резистором.
  • Чтобы контролировать зарядный процесс, в схему последовательно включают амперметр. Но устройство для зарядки можно применять и в отсутствие измерительного элемента.

АКБ будет готова к работе, когда напряжение на ее клеммах станет равно 14 В. Лучше, если при этом будет «кипеть» электролит. Схему можно разбирать и пытаться запустить мотор.

После такой подзарядки батарея нуждается в обслуживании в нормальных условиях с наличием полнофункциональных приборов и инструментов.

Методы восстановления аккумуляторных банок

В некоторых случаях (при заказе на АлиЭкспресс, например) новые банки ждать приходится неделями. А работать надо. В таком случае можно попытаться временно улучшить характеристики «подсевших» батареек.

Краткосрочно можно характеристики возобновить

Никель-кадмиевые аккумуляторы

Ni-Cd аккумуляторы пересыхают, когда нагреваются во время работы. Есть несколько вариантов восстановления плотности/количества электролита.

Долить в электролит дистиллированную воду. Их аккуратно извлекают из блока, не повредив пластины. Дальше действия такие:

  • В корпусе — ближе ко дну или верху — проделывают аккуратно отверстие. Диаметр — не больше 1 мм. Оно должно быть только в оболочке. Следите, чтобы сверло не прошло дальше.
  • Батарейку кладём набок, дыркой кверху.

    Один из способов восстановления ёмкости аккумуляторной батарейки

  • В шприц набираем дистиллированную воду. Добавляем воду внутрь пока не начинает выливаться и оставляем на сутки.

Временно восстановить емкость аккумуляторной батарейки можно если уплотнить электролит внутри никель-кадмиевых элементов. Для этого корпус надо равномерно сжать по всей высоте. Не сжимать только верх и низ, чтобы не повредить выводы.

Сильно разряженная батарея может не принимать заряд. Чтобы «стронуть» её с нуля нужно кратковременно подать мощный импульс. Конденсатор ёмкостью 7000 — 7500 мкФ, заряженный до 10 — 20 В подключают к банке. Проверяем остаточный заря на банке, он не должен быть выше 0,6 — 0,8 В. Пробуем принимает ли элемент заряд.

Как восстановить литий-ионный аккумулятор

Литий-ионные батареи от перегрева вздуваются. Повышенное давление внутри изгибает контактную пластину. Такие батарейки можно увидеть, легко заметить. Для уверенности можно проверить их заряд. Обычно он очень низкий или нулевой. Восстановить вздутый литий-ионный аккумулятор получается редко, но можно попробовать. Нужно выпустить избыток газа. Аккумулятор извлекаем из блока, не отрывая контактной пластины. Манипуляции проводим такие:

  • Отгибаем пластину на положительном контакте, но не отрываем её.
  • Под пластину заводим шило. Медленно вводим остриё внутрь батареи пока не начнёт выходи́ть газ.
  • Когда газ выйдет, отверстие заделывают клеем, силиконом, любым другим способом.
  • Припаиваем пластину на место.

    Как устроен аккумулятор шуруповерта

  • Устанавливаем батарейку в блок и заряжаем его, проверяя вольтаж восстановленного элемента.
  • Разряжаем батарею и проводим повторные измерения.

Нельзя сказать, что описанные способы восстановления аккумуляторных батареек работают всегда. Все они рискованны. Электролит в батарейках — гелеобразная едкая субстанция, которая, попав на кожу, вызывает химический ожог. Потому все работы проводим очень аккуратно. Тем не менее иногда восстановленный аккумулятор может проработать несколько месяцев без проблем, что позволяет выждать требуемое время.
