Резка пенопласта

Несколько дельных советов

В процессе резки требуется средняя скорость движения пенопласта. Если он будет двигаться слишком быстро, то, скорее всего, раскрошится, а если слишком медленно, то торцы листов начнут плавиться.Если работа выполняется на участке без электричества, то нужно соединить между собой 3 9-вольтные кроны и использовать их в качестве источника энергии.

В таком случае станок сможет работать примерно 35-40 минут.Использовать для этого автомобильные аккумуляторы нежелательно, поскольку те, невзирая на незначительное напряжение, отличаются еще и большой силой тока, способной повредить струну. И хорошо еще, если она попросту лопнет, ведь может случиться, что и брызнет раскаленным металлом.Пенопласт, который будет использоваться для утепления бани, должен быть толстым. Более того, толстый материал проще производить (да и популярностью он особой не пользуется), а значит, стоит он будет дешевле, чем тонкий.

Изготовление пенопласта в домашних условиях

Часто пенопласт используется не только в качестве утеплителя, для утепления стен, но и во время изготовления разнообразных упаковок. Довольно часто из него изготавливают разнообразную посуду. Поэтому именно пенопласт является одним из наиболее востребованных во всем мире материалов.

Как сделать пенопласт в домашних условиях? Для его производства используются давление и пар. Поэтому в случае домашнего, самостоятельного изготовления лучше использовать более открытую местность, чем квартира (гараж, загородный дом). Помещение, в котором производится пенопласт, должно хорошо проветриваться, ведь во время его изготовления, а также сушки начинает активно выделяться вещество под названием формальдегид.

Для производства пенопласта необходимо приобрести специальное оборудование, Однако при большом желании, такое оборудование можно сделать самостоятельно, кустарным способом. Но, следует отметить, что для производства пенопласта высокого качества, необходимо использовать необходимое оборудование.

На заметку! В качестве сырья для изготовления пенопласта используются специальные полистирольные гранулы. Эти гранулы, при активном воздействии на них пара, полученного из самой обыкновенной воды, начинают активно вспениваться.

Сам процесс изготовления пенопласта прост, не требует больших финансовых вложений. Однако для его изготовления необходимо обладать минимальным набором знаний и навыков. Прежде всего, на начальном этапе производства, нужно вспенить гранулы. Эти гранулы еще называют бисером. Для этого они помещаются в специальный бункер, в который под давлением начинает активно поступать пар. Во время такой обработки при помощи водяного пара, размеры гранул начинают увеличиваться примерно в 25-50 раз.

На следующем этапе эти гранулы полистирола необходимо просушить. Чтобы ускорить процесс их просушки можно применить разогретый, теплый воздух. После обработки гранул паром, они должны отлежаться, а пространство, в котором они находятся, должно быть заполнено воздухом – это является важным условием изготовления пенопласта в домашних условиях. Как правило, эта процедура просушки занимает не менее 4 часов.

На последнем, третьем, заключительном этапе производства, вспененные гранулы необходимо поместить в специальные формы. Этот этап называется формовкой. После помещения в формы, гранулы, из-за постоянного воздействия пара, начинаются склеиваться между собой, после чего образуется целая плитка или блок. После изготовления целого блока, изделию также необходимо дать немного времени отлежаться, после чего его можно резать либо транспортировать.

Резка канцелярским ножом

При проведении строительных работ, которые связаны с утеплением стен либо разнообразных перекрытий здания, разрезание полимерных материалов термическими резаками не всегда оправдано. Как правило, конструкции такого типа обладают строгой геометрической формой, поэтому в данном случае, для резки полистирол можно использовать обыкновенный канцелярский нож.

Главным условием, в случае использования канцелярского ножа, для резки этого полимерного материала является то, чтобы его лезвие было максимально тонким и острым, а его длина была больше толщины разрезаемого материала. Резать полистирол нужно на твердом неподвижном основании. Для разметки можно использовать рейки либо линейки.

Резка нихромовой проволокой

Чтобы эффективно резать полимерные материалы можно также изготовить специальный резак, главным элементом которого будет выступать нихромовая проволока. Сам процесс разрезания выполняется с помощью раскаленной до 120 градусов по Цельсию нихромовой проволоки, которая скорее не режет, а плавит материал. Благодаря использованию такого способа получаются ровные разрезы, а полистирол во время такой обработки не крошится и не ломается.

Такие резаки делаются из нихромовой нити, через которую проходит электрический ток. Изготовить такие резаки с нихромовой нитью достаточно просто. В отличие от станков, такой резак является компактным, портативным устройством. Однако его недостатком является то, что в нем нельзя самостоятельно осуществлять контроль над нагревом нихромовой нити и подбирать рабочую температуру.

Фигурная резка

Фигурная резка пенопласта может осуществляться с помощью станка самодельного изготовления. Для этого понадобятся острый нож, который имеет резиновую насадку на конце, паяльник, струна и ножовка по дереву. Использовать эти способы можно по отдельности, но каждое из них имеет свои плюсы и минусы. Выбирая нож для станка, следует руководствоваться тем, что он должен быть максимально острым. Использовать его можно для маленьких заготовок. Перед началом работ заготовка фиксируется в тиски или другое устройство. Движение ножа следует направлять от себя, так как в противном случае присутствует риск его соскальзывания, что может стать причиной неприятных последствий.

Фигурная резка пенопласта может быть осуществлена с помощью паяльника, который оснащен насадкой в виде ножа. Процесс работы предусматривает нагревание насадки, мастеру останется лишь передвигать приспособление плавными движениями по поверхности пенопласта. Нужно быть предельно осторожным, ведь в процессе раскроя под воздействием высоких температур материал будет плавиться. Раскалённая капля массы может попасть на кожу. Для того чтобы избежать неприятных последствий, следует обезопасить свои движения.

Если вы задумались над вопросом о том, чем резать пенопласт, то можно воспользоваться сапожным ножом. С его помощью можно преодолеть толщину до 40 см. Лезвия предварительно хорошо затачиваются, тогда как остриё остаётся тупым. Через каждые 2 м нож нужно будет затачивать, поэтому точило должно быть рядом. Процесс резки будет сопровождаться специфическим звуком, однако исключить его можно, надев наушники.

Если вы еще не решили, чем резать пенопласт, то можно воспользоваться ножовкой по дереву. Она способна преодолеть толщину до 80 см и должна иметь тонкие зубья

Это очень важно, ведь от величины зубцов будет зависеть равномерность и точность раскроя. Прикладывать особых усилий не придётся, а травматизм сводится к минимуму

Но такая технология актуальна не во всех случаях. При малой толщине пенопласта можно использовать канцелярский нож. Этот инструмент достаточно острый, но со временем он затупится. Его следует подогревать, чтобы процесс проходил более плавно.

Изготовление лазерного резака

Для начала необходимо извлечь лазерный резак из привода. Эта работа не представляет никакой сложности, но придется набраться терпения и максимум внимания. Так как там содержится большое количество проводов, структура у них одинаковая

При выборе привода важно учитывать наличие пишущего варианта, так как именно в такой модели лазером можно делать записи. Запись производится при испарении тонко нанесенного слоя металла с самого диска

В случае когда лазер работает на чтение, он используется вполсилы, подсвечивая диск

В случае когда лазер работает на чтение, он используется вполсилы, подсвечивая диск.

Схема лазерной резки.

При демонтаже верхних крепежей, можно обнаружить каретку с расположенным в ней лазером, который способен двигаться в двух направлениях

Ее следует осторожно извлечь путем откручивания, тут присутствует большое количество разъемных устройств и шурупов, которые важно аккуратно снять. Для дальнейшей работы необходим красный диод, при помощи которого осуществляется прожиг

Для его извлечения будет необходим паяльник, а также нужно с аккуратностью убрать крепежи

Для его извлечения будет необходим паяльник, а также нужно с аккуратностью убрать крепежи

Важно взять на заметку, что незаменимую деталь для изготовления лазерного резака нельзя встряхивать и ронять, в связи с этим, извлекая лазерный диод, рекомендуется проявлять осторожность

Для его извлечения будет необходим паяльник, а также нужно с аккуратностью убрать крепежи

Важно взять на заметку, что незаменимую деталь для изготовления лазерного резака нельзя встряхивать и ронять, в связи с этим, извлекая лазерный диод, рекомендуется проявлять осторожность

Как будет извлечен главный элемент будущей модели лазера, необходимо все тщательно взвесить и придумать, куда его поместить и как к нему подключить электропитание, так как для диода пишущего лазера необходимо намного больше тока, чем для диода от лазерной указки, и в этом случае можно использовать несколько способов.

Далее заменяется диод в указке. Для создания мощного лазера уз указки должен быть извлечен родной диод, на его место необходимо установить аналогичный из CD/DVD-RW привода. Указка разбирается с соблюдением последовательности. Она должна быть раскручена и разделена на две части, сверху располагается деталь, которую нужно заменить. Старый диод извлекается и на его место устанавливается требуемый диод, который можно закрепить с помощью клея. Бывают случаи, когда при удалении старого диода могут возникнуть трудности, в этой ситуации можно воспользоваться ножом и немного потрясти указку.

Схема лазерной указки.

Следующим действием будет изготовление нового корпуса. Чтобы будущий лазер можно было удобно использовать, подключить к нему питание и для придания ему внушительного вида можно применить корпус фонарика. Устанавливается переделанная верхняя часть лазерной указки в фонарик и подводится к нему питание от аккумуляторных батареек, которое подключается к диоду

Важно не перепутать полярность питания. Перед сборкой фонарика стекло и части указки нужно извлечь, так как оно будет плохо проводить прямой ход луча лазера. Последним этапом является подготовка к применению

Перед подключением необходимо проверить прочность закрепления лазера, правильность подключения полярности проводов и ровно ли установлен лазер

Последним этапом является подготовка к применению. Перед подключением необходимо проверить прочность закрепления лазера, правильность подключения полярности проводов и ровно ли установлен лазер.

После совершения этих нехитрых действий лазерный резак готов к использованию. Такой лазер можно использовать для прожига бумаги, полиэтилена, для розжига спичек. Область применения может быть обширна, все будет зависеть от фантазии.

Применяем автоматизированные комплексы

Изыски архитектурного дизайна тоже требуют утепления. С целью сохранения их выразительности возникает необходимость изготовления сложных элементов. Как вырезать подобные детали? Более доступный вариант — обработка утеплителя фрезерованием. Но фрезеровка пенопласта не проводиться по той причине, что фреза при своем вращении вырывает достаточно крупные куски материала.

Плотный пенополистирол имеет более высокую механическую прочность и хорошо фрезеруется. Из него изготавливают всё что угодно: букву, цифру, графический элемент любой сложности. Хоть ёжика. Резать пеноплекс рекомендуется на больших угловых скоростях при средней линейной подаче. Для установки изготовленных фрагментов на фасад используют церезит.

Лазерная резка пенопласта является наиболее передовой технологией, сочетающая в себе горячий режущий инструмент и точность автоматизированной системы. Лазерная резка пенопласта позволяет изготавливать детали любой сложности с высочайшей точностью при минимальном уровне отходов. Лазерная резка пенопласта обеспечивает абсолютно гладкую поверхность реза, используя горячий луч направленного света, двигающегося с высокой скоростью. Для него нет ограничений по толщине материала и сложности элемента.

Выбор оборудования для резки применяемого для пенопластовых плит и для экструдированного пенополистирола должен быть осознанным. Отвечать технологическим требованиям по готовым изделиям и быть экономически обоснованным.

Чем и как резать пенопласт

При работе с пенопластом практически каждый из нас хоть раз сталкивался с такой проблемой, как порезать лист пенопласта в домашних условиях на определенные части. Самый распространенный вариант является разлом, но такой метод не позволит добиться ровности кромки и точных размеров.

Кроме того при разломе остается огромное количество мусора в виде шариков материала, которые практически неуправляемы, так как они быстро липнут ко всем окружающим нас предметам. Поэтому в этой статье мы рассмотрим варианты и методы чем лучше резать пенопласт чтобы не крошился, без излишек мусора и точных размеров.

Нетрадиционные способы резки пенопласта

Выше мы перечислили все способы, чем резать пенопласт по ровной косильной лески. Но что если нам надо вырезать, например какую-то фигуру, предварительно разрисованную на пенопласте, полукруг, зигзаг, круг либо даже по прямой, но идеально ровно и в большом количестве. Здесь нам не поможет нож, электро-лобзик или пила.

Существует такой экзотический вариант, как резать пенопласт раскаленной нихромовой проволокой. Да-да вы не ослышались! Таким инструментом пользуются даже дизайнеры для воплощения дизайнерских решений. Кроме всего такой станок для резки пенопласта нетрудно собрать своими руками в домашних условиях.

Для того чтобы изготовить такой станок для быстрой и качественной резки пенопласта в домашних условиях, нам необходимо нихромовая проволока, небольшой трансформатор на 24 вольта и пружина. Стол понадобится установить под углом около 20-60 градусов. Затем нужно натянуть проволоку посередине поперек стола. С одной стороны стола крепко зафиксировать один конец проволоки, а с другой зафиксировать – через пружину.

Далее к обоим концам нихромовой проволоки крепятся провода, идущие от 24 вольтового трансформатора, который питается от электросети. Как только подастся ток, проволока начинает нагреваться (это заметно) так вот сверху проволоки необходимо положить лист пенопласта соответственно по косильной лески разметки. Из-за наклона стола листы утеплителя под влиянием собственного веса будет скользить вниз и понемногу прорезать материал.

Для аккуратной работы необходимо, чтобы проволока слегка покраснела, но нельзя допускать, чтоб она и раскалилась слишком сильно. Так как большая температура будет не резать, а беспощадно плавить в результате разрез может получиться очень широким.

Как правило, во время нагревания нихромовая проволока растягивается и становится немного длиннее, поэтому нужна вышеупомянутая пружина, которая должна быть упругой и сильной. Она способствует регулировки длины проволоки.

Можно попробовать разрезать пенопласт или пенополистирол своими руками и в домашних условиях с помощью болгарки и диска по металлу, хотя это не лучший вариант. Рекомендуется использовать исключительно самый тонкий диск. Этот вариант не очень практичный, потому что от болгарки будет много шума, а также мусор будет распространяться во все стороны. Поэтому лучше будет, если применить алмазный диск для болгарки.

Пенопласт также можно резать в домашних условиях простым паяльником. Применяя его, можно аккуратно и быстро отрезать материал. Конец (жало) паяльника должно быть желательно толстым, если нет, то его понадобится немного расплющить с помощью молотка. После чего на него одевается изготовленная специальная деталь: к металлическому колпачку от обыкновенной ручки на конце крепится острое лезвия. Таким приспособлением можно легко резать не только ровные косильной лески, но и фигурные, полукруглые, то есть детали самых различных форм.

Какой материал выбрать для резки

Прежде, чем начать работать с материалом, нам нужно узнать, какой бывает пенопласт, какой его вид лучше всего использовать для резки в домашних условиях.

Полистирольный беспрессованный

Это самый обычный и привычный каждому пенопласт, который знаком нам по упаковкам от техники. Материал представляет собой множество небольших белых шариков, которые плотно скреплены между собой, но могут рассоединиться от механического воздействия. Именно он очень широко распространён и чаще всего используется при изготовлении изделий в домашних условиях.

Полистирольный прессованный

Это подобный вид пенопласта, который просто дополнительно прессуется. Из-за этого он имеет гораздо более плотную структуру, его сложнее раскрошить, но и стоит такой материал гораздо дороже, чем его не прессованный аналог. Из-за высокой цены полистирольный прессованный пенопласт не получил большого распространения, но для некоторых изделий его однозначно можно использовать, так как его структура достаточно гладкая.


Полистирольный прессованный пенопласт

Поливинилхлоридный пенопласт

Самый редкий и неиспользуемый вид этого материала, который обладает одним интересным свойством – способность самостоятельно затухать при возгорании. Он не выделяет опасных веществ, но если все-таки загорается, то дым от него очень опасен и может угрожать здоровью.

Технология самостоятельного изготовления резака

Существует немало вариантов сооружения из подручных средств эффективных резаков для пенопласта. Особой популярностью пользуются два из них – резак и станок с нихромовой нитью. Каждый инструмент достаточно прост в использовании и способен обеспечить ровный и качественный раскрой ячеистого материала.

Резак для пенопласта своими руками

В процессе изготовления режущего приспособления необходимо использовать такие материалы и инструменты:

  • шуруповерт или перфоратор со сверлом;
  • паяльный прибор;
  • два одинаковых карандаша;
  • щипцы с округлым сечением на концах;
  • клей ПВА или другой термостойкий клеящий состав;
  • нить нихромовая;
  • две медные проволоки;
  • деревянный брусок длинной в 10 сантиметров;
  • изоляционная лента;
  • двухместный бокс для батареек;
  • провода – один метр;
  • выключатель.

Для питания такого портативного резака используются две обычные пальчиковые батарейки.

Процесс изготовления

Собрав все необходимые детали можно приступать к сборке конструкции резака:

  1. На каждом конце деревянного бруска проделать одно отверстие соответствующее диаметру подобранного карандаша. Глубина его должна достигать половины деревянной планки. От края планки нужно сделать отступ в 1,5 сантиметр.
  2. В нижней части карандашей формировать отверстие для установки проволоки из меди, концы которой свернуть кольцом.
  3. Пластиковый бокс для батареек усадить сверху бруска на клей. Карандаши зафиксировать тем же составом в ранее проделанных отверстиях.
  4. Для регулировки тока на струну на деревянной планке установить выключатель.
  5. Два провода следует припаять к коннектору, расположенному в контейнере для батареек. Оттуда проводник тока вывести к выключателю, а затем зачистить от оплетки концы и с помощью паяльника зафиксировать к медной проволоке на каждом отдельном карандаше. Места соединений изолировать.
  6. Нихромовую струну туго натянуть, продев и хорошо закрепив между медными кольцами.

В готовый резак следует вставить батарейки и можно приступать к работе. Такой инструмент способен раскраивать пенопласт толщиной до 4 сантиметров. При этом с его помощью можно вырезать несложные фигуры.

Самодельный станок

Стационарная установка для резки пенопласта позволяет более точно выполнить раскрой ячеистого изделия по намеченным линиям. В процессе обработки не нужно производить движения инструментом, а просто перемещать сам материал. Сделать станок можно своими руками.

Самодельный станок для резки пенопласта

Для изготовления стационарного резака необходимо подготовить такие приспособления:

  • два длинных самореза с широкими шляпками.
  • нихромовая струна;
  • провода для подключения тока;
  • реостат для регулировки силы заряда;
  • понижающий трансформатор с напряжением в 12 вольт.

В качестве основы используется стол. Опорную часть можно сделать самостоятельно. Основным условием ее изготовления является наличие ровной гладкой поверхности. Размеры стола подбираются произвольно.

Техника изготовления

Самодельный станок собрать не составляет особой сложности:

  1. По центру стола обозначается продольная линия. На ее концах с двух сторон опорной плоскости фиксируются саморезы;
  2. Нихромовая нить натягивается между установленными винтами. С одного конца она просто фиксируется, а с другого проводится через пружину. Струна должна располагаться на высоте 10 – 15 сантиметров от уровня поверхности стола.
  3. Провода, исходящие от трансформатора, подсоединяются к обоим концам натянутой нихромовой нити. С одной стороны самореза, на котором закреплена проволока, подвешивается груз. Он обеспечивает хорошее натяжение режущему элементу.

В действие устройство приводится при подаче питания к трансформатору. Процесс резки происходит за счет нагревания струны. При этом она должна слишком сильно накаляться иначе получится широкий разрез.

Чтобы раскроить пенопласт следует протянуть через раскаленную нить. Ячеистая структура материала позволяет быстро и точно произвести термическую резку. Края изделия от высокой температуры запаиваются, обеспечивая ровность раскроя.

Такая резка требует осторожности и применения мер безопасности. В качестве индивидуальной защиты используются перчатки, а также маска, защищающая от паров исходящих в процессе термической обработки материал. Резку пенопласта в домашних условиях можно осуществлять любым удобным способом

Главное чтобы подобранный инструмент имел способность обеспечить ровные края и точность раскроя

Резку пенопласта в домашних условиях можно осуществлять любым удобным способом. Главное чтобы подобранный инструмент имел способность обеспечить ровные края и точность раскроя.

Термические аппараты и приспособления

Резка пеноплекса на термическом станке

Не всегда использование утеплителя предполагает его раскрой по правильным геометрическим размерам. Иногда приходится вырезать полукружья, отверстия и прочие формы с замысловатыми контурами. И здесь нож или ножовка уже не помогут. Но справиться с такой работой сможет  станок для резки пенопласта, который вполне можно соорудить своими руками.

Фигурные изделия из пенопласта и пеноплекса

Принцип работы подобных устройств заключается в том, что на режущий элемент подается электрическое напряжение, вследствие чего он нагревается до определенной температуры, которая может регулироваться специальным прибором. А учитывая легкоплавкость материала резать пенополистирол нагретой струной или проволокой легко и быстро. И при этом не образуется трудноудаляемый мелкий мусор.

Как самостоятельно соорудить термический резак для пенопласта

Если выбирать, чем лучше резать  утеплитель без образования мелкого мусора, то на первом месте, конечно же, будет стоять профессиональное оборудование. Но для домашнего использования приобретение такого устройства может быть дорогим «удовольствием», поэтому станок для резки пенопласта многие умельцы делают своими руками.

Схематический рисунок термического резака для горизонтального раскроя пенопласта

Необходимые материалы и инструменты

Для сборки режущего термического прибора потребуется:

  • Вольфрамовая (нихромовая) проволока Ø 0,2мм.
  • Материалы для изготовления рамы – бруски, металлопрофиль любого сечения. Пружины для крепления вольфрамовой нити.
  • Реостат или понижающий трансформатор.
  • Изоляторы.
  • Клеммы.

Вольфрамовую проволоку можно купить в специализированном магазине или добыть из бытовых приборов – из любого обогревателя, коме масляного. Отрежьте нужный кусок спирали и выпрямите ее да ровного состояния.

В обогревателе спираль выполнена из вольфрамовой проволоки

На твердом и прочном основании нужно собрать раму устройства. Это может быть стол, верстак или какая-то другая поверхность. Потребуется прикрепить вертикальные элементы из металла к основанию на таком расстоянии, чтобы между ними свободно проходил лист пенополистирола. Далее к вертикальным стойкам крепятся пружины,  к пружинам изоляторы, и к ним – вольфрамовая проволока.

Пружины нужны для того, чтобы поддерживать проволоку в горизонтальном положении, поскольку нагреваясь, она имеет свойство изменять свои размеры в большую сторону, что грозит ее провисанием, если не будет пружин.  Вместо пружин можно использовать грузики, задача которых будет такой же, как и у пружин.

Когда подобным резаком пользоваться приходится редко, источником питания может служить аккумулятор, что без сомнения безопасней, по сравнению с электрической сетью, где напряжение более 220 B, в то время как аккумулятор выдает не больше 10 -12, и этого вполне достаточно, чтобы нагреть проволоку. При наличии реостата напряжение, подаваемое на вольфрамовую нить можно регулировать в зависимости от толщины листа и скорости его перемещения по столу.

Данный прибор позволит разрезать пенопласт на горизонтальные пластины, толщина которых будет зависеть от того, какое расстояние между проволокой и столом. Если требуется кроить материал по вертикали, проволока должна устанавливаться также вертикально.

1 — Вольфрамовая проволока2 — Груз3 — Рама4 — Основание устройства

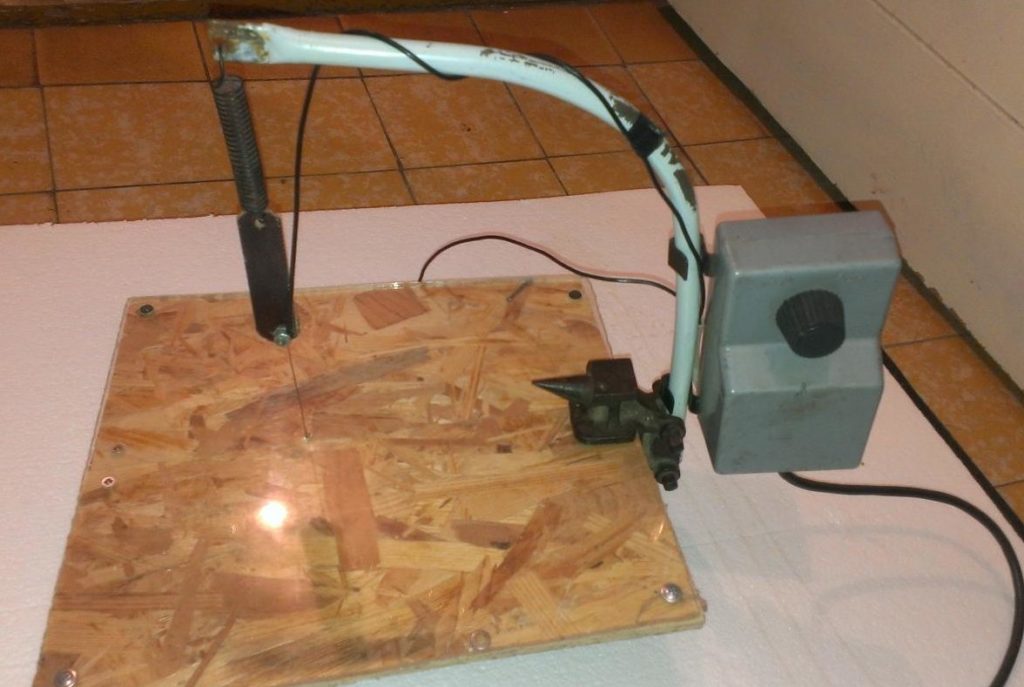

Вертикальный резак для пенопласта подходит для резки фигурных элементов из экструдированного и обычного пенопласта. При пользовании подобным устройством срез получается ровным и без крошек. Работает это устройство по принципу лобзика. Для того чтобы сделать фигурную деталь лучше использовать пеноплекс, материал, получаемый методом экструзии из полимерного исходного сырья – стирола,  в то время как пенопласт – это не прессованный стирол.

Резка пенопласта модернизированным паяльником

Быстро изготовить термический резак можно из паяльника. Для этого на конец инструмента устанавливают лезвие, если нужно раскраивать пенопласт по вертикали или горизонтали, или коронку от электродрели, когда требуется сделать в материале отверстие, выемку. Вместо коронки допускается использовать самодельную круглую деталь, которую делают из оцинкованного железа.

Создание термоножа со сменными насадками:

Для этого вам необходимо пропилить ложбинку в жале паяльника как видно на рисунке №1.

Рисунок №1 – Пропиленная в жале ложбинка.

После чего необходимо сделать хомутик для фиксирования режущей насадки в ложбинке жала паяльника (рисунок №2).

Рисунок №2 – Хомутик, болтики и режущая насадка.

Хомутик изогнут по форме жала, и затягивается обыкновенными болтиками, что бы режущая насадка не ёрзала, и не выпадала в процессе эксплуатации. Вот примерно как на рисунке №3.

Рисунок №3 – Режущая насадка затянутая хомутиком.

Саму режущую насадку можно изготовить из любой железяки. Данная насадка сделана из использованного полотна пилы по металлу (рисунок №4).

Рисунок №4 – Режущая насадка из ножовочного полотна.

Рисунок №5 – Термонож, внешний вид

Применение такого термоножа облегчает жизнь во многих отношениях, но будьте готовы к тому, что при вырезании, будет присутствовать выделение едкого дыма с не приятным запахом.

Для рукоделия в последнее время стали использовать горячий нож. Им удобно резать ленты, при этом края получаются ровные и сразу оплавленные. В двух видео посмотрим, как работает такое устройство и как его изготовить своими руками.

Принцип работы горячего ножа для лент.

Прибор изготовлен из старого компьютерного блока питания. Можно начинать работать через 3 секунды после включения. Край ленты сразу оплавляется, что существенно ускоряет и облегчает работу. Прибором можно также сплавлять несколько лент в одну. Нить ножа остывает через 5 секунд после выключения.

Для него потребуется блок питания от компьютера. На видео он на 3оо ватт. Для начала нужно снять крышку. Отверткой откручиваем винты, их как правило 4 штуки. Снимаем крышку и убираем в сторону, она понадобится немного позже. Ножницами отрезаем разъемы от пучка проводов. Они больше не пригодятся. Расстояние примерно 10 сантиметров от стенки блока питания.

Теперь нужно открутить саму плату от корпуса

Осторожно вынимаем плату из корпуса. Разбираем провода по цветам

Зеленый провод на плате помечен маркером PSON. Он нужен для запуска БП. Он будет припаян к кнопке.

На этом этапе нужно проверить работу БП. Берем мультиметр и подключаем к любому черному и красному проводам. Опасно! Подключаем к сети. Замыкаем зеленый и любой черный. На мультиметре должно быть 5 вольт. Также должен включаться вентилятор. Не забудьте выключить блок из розетки! Нагреваем паяльник и выпаиваем лишние провода

Делайте все осторожно! Не замкните паяльником дорожки на плате. Должно остаться 8 проводов: 1 – зеленый, 4 – черных, 3 – красных

Из чего состоит собственно сам станок

Главным элементом этого станка есть нихромовая проволка которая нагревается до нужной температуры за счет того что на нее подается напряжение в 24 Вольт и при этом сила тока составляет примерно 5-6 Ампер.

Схему станка вы можете просмотреть (рис. 1): резак — который собирается из металлического каркаса, а также в нем есть четыри стойки: две длинные и две короткие; поперечины с натяжной проволкой и пружиной ; есть также и нихромовая проволка, которая закрепленная на двоих изоляторах; также из двух пантографов, которые имеют пластинчатую форму; система подвески которая уравновешенная двумя рычагами.

Узлы сделаны Г-подобным способом, это придает лучшую работу. Все элементы подвески, и также системы уравновешивания, конструкции блоки и рым-болты, которые крепятся на полке, которая находится на высоте около 1,5 метра от рабочего основания.

Основание собирается из двух двадцати миллиметровых фанерных плит размеры которых вот такие (500х1500х и 450х1500) все это собирается на стальных углах и крепится саморезами по дереву. Фанерные листы Вы можете заменить к примеру шпунтованными досками или же ДСП, это у уже на ваше усмотрение. Верхняя полочка будет крепится на трех кронштейнах из металла, а забыл упомянуть что это полка должна быть из шпунтованных досок 20мм. Г-образное основание вы можете закрепить на столе или повесить прямо на стенке.

Резак будет скручен болтами М6. Из металлических отрезков которые остались от труб квадратного сечения размером 20х20 мм собраем каркас. Короткие стойки с кольцами для подвески резака крепко закреплены на концах поперечины. Длинные стойки при этом крепятся к поперечине шарнирно. Это позволит компенсировать изменение длины нихромовой проволоки при нагреве за счет верхнего тросика с пружиной. Как это все крепится показано на рисунке 2.

Пантографы (рисунок. 2) собираются из дюралевых пластин толщиной 2 мм, и они прикручены к боковым кромкам вертикальной стенке Г-образной конструкции. При этом узел резака соединяется пантографами, которые закреплены при помощи пластин на коротких стойках.

Система подвески имеет в себе, шнуры подвески с противовесом, потом два блока которые прикрепленные к вертикальной стенке основания, также имеется три блока (один из которых — будет сдвоенный), также имеется в наличии два рым-болта которые крепятся на полке вверху и еще есть два рычага (с ползунами которые двигаются очень легко) оси которых установлены ближе к вертикальной стенке всего основания.

Также будут использованы эластичные шнуры толщиной диаметром 5 мм. Тросики из стали толщиной 3 мм их также можно заменить шнурами которые не растягиваются. Противовесом пускай будет к примеру пластиковая бутылка с водой.
