Установка полос сэндвич панелей
Верхняя панель вставляется в уже закрепленный саморезами стартовый профиль.
После этого отрезаются еще 4 части стартового профиля, длина которых определяется шириной откосов. Отрезки заводятся в боковой стартовый профиль вверху и внизу по обе стороны, закрепляются саморезами к верхней части сэндвич панели и к подоконнику соответственно.
Зазор в местах соединения закрывается специальным средством – жидким пластиком, который, затвердевая, приобретает те же характеристики, что и обычный пластик. Встречаются и халатные рабочие, которые используют обычный герметик, и спустя непродолжительное время откосы теряют внешний вид: стыки, обработанные герметиком, темнеют и загрязняются.
Далее в закрепленную с трех сторон (вдоль оконного проема, вверху на сэндвич панели и внизу на подоконнике) своего рода конструкцию из стартового профиля устанавливается полоса сэндвич панели.
Аналогичным образом завершается процесс работы с панелью с другой стороны. В результате, пластиковый откос практически готов, и осталось только придать внешний вид наружным срезам.
Что это такое?
Внимание

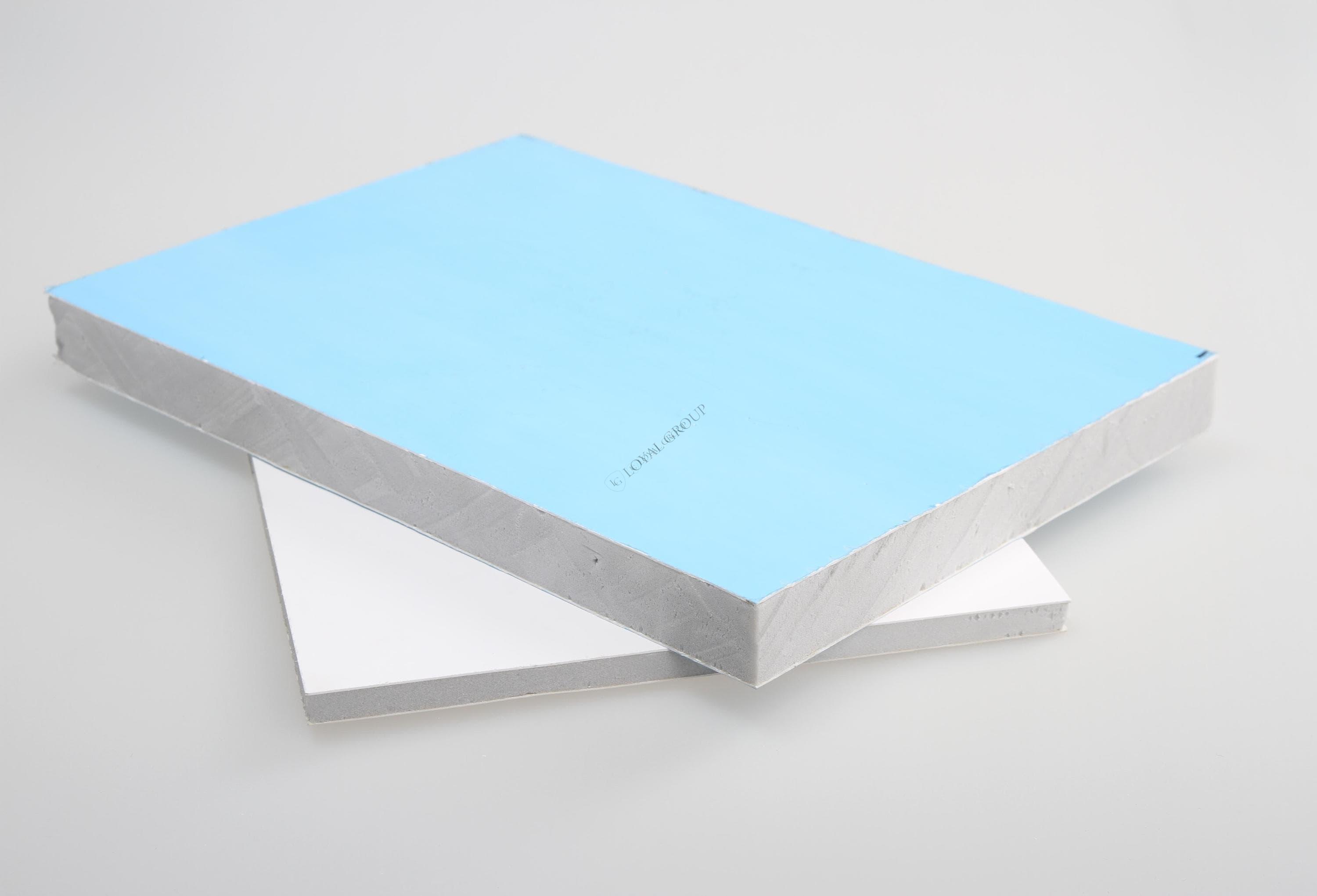

Сэндвич-панели – это плиты из экструдированного пенополистирола, с отделкой с одной или двух сторон ПВХ-листами. Толщина пенополистирола стандартна и составляет 9 мм, толщина отделки варьируется от 1 до 1,5 мм
Габаритные размеры – 300х150 см.
Утеплитель внутри панели может быть разным:
- пенополиуретан;
- экструдированный полистирол;
- свободно вспененный пластик.
Также, различаются варианты внешнего покрытия. Оно может быть изготовлено из:
- Жесткого ПВХ (о монтаже откосов из ПВХ говорится здесь). Обладает повышенной плотностью (1,4г/м³). Лист всегда белого цвета, но в зависимости от покрытия может быть матовым или глянцевым.
- Вспененного ПВХ. Применяется для внутренней части панели. Обладает низкой плотностью (0,6 г/м³), хорошо теплоизолирует.
- Слоистого пластика. Состоит из нескольких слоев пластика и декоративной крафт-бумаги, которые спрессованы и пропитаны смолами.

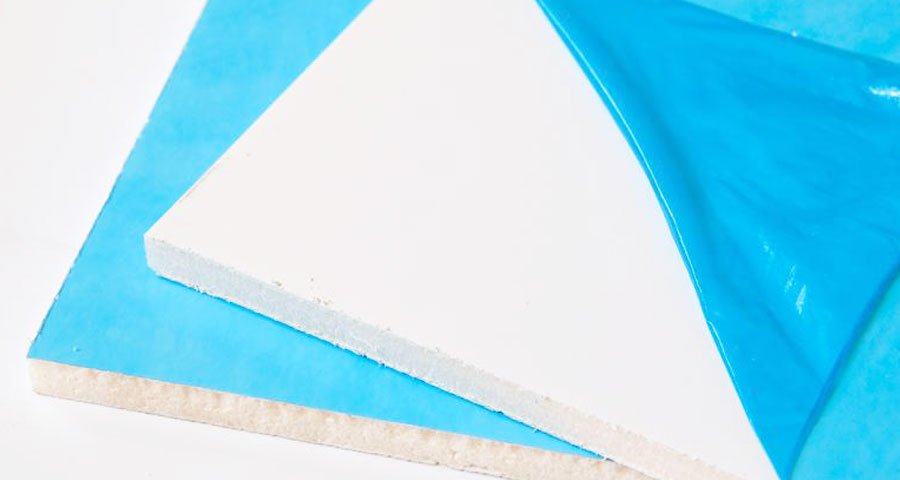

В зависимости от количества слоев, сэндвич-панели бывают:
- Односторонние. Одна сторона является черновой, другая, с большей толщиной – лицевой.
- Двусторонние. Обе ее стороны являются лицевыми.
Важно
Существуют готовые системы из сэндвич-панелей, предназначенные для оконных откосов. В их комплект входит не только сам материал, но и необходимый крепеж.
Варианты отделки
- гипсокартон;
- штукатурка;
- ПВХ-панели;
- сэндвич-панели.
Облицовка сэндвич-панелями
Внимание Преимущество сэндвич-панелей — они не нуждаются в дополнительном утеплении, так как слой утеплителя уже вмонтирован в конструкцию. Материалы для установки таких панелей:
Материалы для установки таких панелей:
- Герметик на акриловой основе.
- Сэндвич-панель.
- Монтажная пена.
- Саморезы, малярный скотч.
- Пластиковые направляющие.
Преимущества сэндвич-панелей:
- Изготавливаются на современном оборудовании в соответствии с инновационными технологиями.
- Простота монтажа.
- Хорошие водостойкие свойства.
- Красивый вид.
- Долгий срок службы. При правильном монтаже прослужит столько же, сколько оконный блок.
- Звуко- и теплоизоляционные свойства лучше, чем у других видов отделки.
Минусытут
Использование панелей из пластика
Пластик полностью защищает от проникновения в помещение негативных внешних факторов:
- повышенного уровня влажности;
- осадков;
- сквозняков.
Важно Монтаж ПВХ-панелей не требует дополнительных знаний и навыков, справиться сможет даже новичок. Для установки панелей ПВХ потребуются:
Для установки панелей ПВХ потребуются:
- профили — П и F-образные;
- саморезы, скобы;
- уровень;
- белый силикон;
- степлер;
- перфоратор;
- клей;
- лист ПВХ;
- минеральная вата;
- 10–15 мм рейки из древесины.
Плюсы ПВХ-панелей:
- Минимальное количество строительного мусора.
- Современность, эстетичность.
- Поверхность может быть матовой или глянцевой.
- Отличная шумо- звуко-, пароизоляция.
- Изготовление на современном оборудовании.
- Долгий срок службы.
- Не подвержены деформации. Не выгорают, не желтеют от прямых солнечных лучей.
- В случае деформации его легко демонтировать, заменить на новый.
- Плёнка, защищающая откосы во время отделки и монтажных работ.
- Легкость в монтаже, уходе.
- Устойчивость к механическим повреждениям.
- Идеальное соответствие цвета с оконной конструкцией.
- Отделку можно проводить при любом температурном режиме.
- Устойчивость к агрессивным чистящим средствам (растворитель, ацетон, кислоты).
- Ровная поверхность, со временем не трескается.
Недостаткиотдельной публикации
Гипсокартон
Совет Откос нужно покрыть грунтовкой с антигрибковым эффектом, а затем покрасить.
Для отделки гипсокартоном необходимы:
- крабы, подвесы;
- гипсокартон;
- перфоратор или бур;
- прямые и угловые металлические профили;
- дюбели;
- резак для гипсокартона;
- шпатель, отвёртки;
- уровень, рулетка;
- простой карандаш;
- наждачка;
- ножницы для резки по металлу.
Преимущества:
- бюджетность;
- сохранение тепла;
- излишки, оставшиеся после отделки, можно использовать по назначению.
Минусы гипсокартона:
- Необходим дополнительный слой утеплителя.
- Периодически нужно будет красить откосы, выполнять мелкие ремонтные работы для устранения деформации.
- Для монтажа конструкции нужны знания и навыки.
- Слабая влагоустойчивость.
- Необходимо хорошее крепление.
Нанесение раствора
- оштукатурить;
- покрыть шпаклёвкой;
- сделать шлифовку поверхности;
- нанести слой краски.
Внимание Для подготовки необходимо выполнить тщательную зачистку, обезжирить всю поверхность. этом материале
этом материале
Оштукатуривание
откосы
- акриловая краска;
- реже – масляная.
Для оштукатуривания потребуются:
- металлический уровень;
- шпатель, мастерок, кисть;
- песок, краска, малярная лента;
- рулетка, наждачная бумага;
- шпатлёвка, штукатурный полутёрок;
- 2 ёмкости — для раствора и воды;
- цемент;
- маячки.
Плюсы оштукатуривания:
- Самый простой, экономичный способ.
- Покрытие устойчиво к высоким температурам.
- Лёгкость устранения любых сколов, трещин.
- Минимальный набор необходимых инструментов.
- Можно выбрать текстуру, внешний вид покрытия.
Недостатки:
- Высокий риск образования плесени, конденсата, грибка. Есть опасность промерзания.
- Могут остаться зазоры между откосом и рамой.
- Техника нанесения – многослойная. Нанесение каждого нового слоя возможно только после полного высыхания предыдущего.
- Очень грязный вид работ, много строительного мусора.
- По прошествии 1–2 лет после установки появятся трещины. Потребуется повторная облицовка или покраска.
- Плохо переносит перепады температур, иначе на шпатлёвке появятся трещины.
- Слабая тепло- и шумоизоляция.
другой статье
Универсальный резак
Универсальный резак называют по-разному. У него много производителей. Когда мы покупали свой инструмент одним из ведущих производителей был Bosch.
Инструмент недешевый. Но купив его, обходиться чем-то другим, вы уже не сможете.
Резак, в отличие от всех других инструментов, совершает колебательные движения.
Мы используем в основном два основных вида пилок : широкую. 25мм40мм и узкую 10мм20мм.
Очень часто при монтаже, нужно подрезать ПВХ панель по месту. Часто сделать это можно только бошевским резаком. Никаким другим инструментом подлезть в сложные места нельзя.
Резак очень упрощает работу и ускоряет ее. Резать стеновые изделия можно вдоль и поперек. Можно даже срезать верхний или нижний слой панели.
Поговорим о минусах. Цена инструмента и расходников к нему зашкаливает. Например, пилка для лобзика обойдется в 100р, а пилка для резака в 800р. Пилки быстро приходят в негодность.
Sources:
https://all-for-remont.ru/tehnologi/kak-rezat-i-krepit-sendvich-paneli-nyuansy-i-osobennosti-montazha https://dekoriko.ru/paneli-pvh/chem-rezat/ https://doma-na-veka.ru/stati/chem-rezat-paneli-sendvich-svoystva-materiala https://narodnyeokna.ru/chem-rezat-paneli.html
Стеновые сэндвич-панели и некоторые особенности их монтажа
Чтобы было проще понять технологию монтажа стеновых панелей, предлагаем вам ознакомиться с пошаговой инструкцией и фотопримерами.
А теперь, немного разобравшись с пошаговым объяснением порядка действий, стоит отметить нюансы, присущие каждому из этапов монтажа
Особенности подъёма сэндвич-панелей при помощи крана
Основная задача при зажиме панелей струбцинами с проушинами – не перетянуть винты, и, в то же время, не оставить их слабыми. В первом случае металл прогнётся, что приведёт к нарушению герметичности стыков лицевых слоёв. Это значит, что внутрь будет просачиваться вода, пропитывая утеплитель и разрушая его. Во втором случае, при слишком слабой затяжке панель может попросту выскользнуть при подъёме, что очень опасно не только для здоровья, но и для жизни.
Продольные стыки должны быть идеально подогнаны. Что касается поперечных швов, то здесь допускается небольшое расхождение, которое впоследствии будет закрыто доборами (фасонными элементами).
Фасонные элементы для сэндвич-панелей довольно разнообразны ФОТО: stroy-stal.com.ua
Крепление сэндвич-панелей к каркасу
При фиксации элементов также не следует перетягивать винты. Это приведёт к вмятинам, а значит, доборы попросту не смогут плотно закрыть щели.
Крепи, но в меру
Крепеж для сэндвич-панелей выбирается с учетом вида конструкции и ее толщины. Как правило, для этого используются самонарезающиеся шурупы (саморезы).
Их длина – это сумма толщины панели, каркаса и компенсации высоты резиновой шайбы (5 мм). Последняя обязательна для использования с саморезами – она не дает металлической головке повредить панель при вкручивании и герметизирует место крепления.
Правильное и неправильное крепление панелей
Панель длиной 6 м крепится шестью саморезами, длиной 4 м и меньше – четырьмя, длиной более 6 м – восемью. Саморезы крепятся шуруповертом с предварительно откорректированной силой затяжки.
Достоинства и недостатки изделия
Среди достоинств отделочного материала стоит выделить следующие свойства:
- нулевую теплопроводность;
- энергосберегающий эффект, достигаемый за счет использования в многослойной конструкции экструдированного пенополистирола;
- оптимальное сочетание толщины и звукоизоляционных свойств;
- небольшой вес изделий;
- простота монтажа, позволяющая установить откосы своими руками;
- легкая очистка поверхности от загрязнений.
Несмотря на многочисленные достоинства, недостатки у отделочного материала тоже имеются:
- стоимость сэндвич-панелей выше, пластиковых панелей;
- недостаточная прочность для использования в общественных многолюдных местах.
Подготовительный этап
Сэндвич панели относятся к практичным материалам, максимально простым в монтаже. За счет внутреннего слоя, который представляет собой лист уплотненного пенопласта, обеспечивается теплоизоляция строительных конструкций и предотвращается утечка тепла из помещения. Внешний слой, выполненный из гладкого поливинилхлорида, выглядит аккуратно и эстетично, устойчив к агрессивной среде и влаге. Этот материал долговечен, не повреждается вредителями и грибком.
Панели бывают, как двухслойные, так и трехслойные, во втором случае ПВХ покрытие имеется с обеих сторон. Такие панели подходят для монтажа на деревянную обрешетку за счет повышенной жесткости, крепить их на пену или жидкие гвозди нерационально – у поверхности из ПВХ низкая адгезия.
Монтируются откосы данного типа тремя способами:
- на жидкие гвозди (поверхность стены должна быть ровной);
- на монтажную пену (допускаются небольшие неровности основания);
- на каркас из реек (если основание сложно выровнять при помощи штукатурного состава).
Мы подробно рассмотрим первый вариант установки откосов, т.е. на стартовый профиль и жидкие гвозди при котором «съедается» минимум пространства. Забыл добавить, что толщина двухслойной панели составляет около 10 мм.

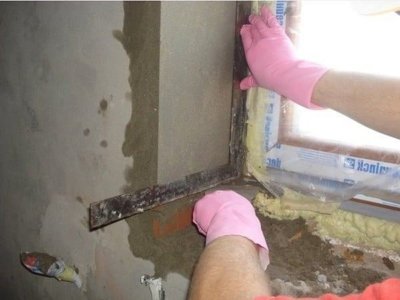

На предварительном этапе следует тщательно зачистить откосы, удалив все, что способно отслоиться от основания и все выступающие бугры. Обязательно удалите излишки монтажной пены по периметру оконного блока, которые остались после установки.
Затем готовится штукатурный раствор для черновых работ. Им заделываются трещины и впадины – поверхность откосов должна быть ровной, проверить это можно при помощи уровня
Обратите внимание, если поверхность откосов у вас ровная, то штукатурить ее не надо и можно смело пропустить этот шаг
Дождитесь полного высыхания штукатурного слоя и обработайте откосы грунтовкой для пористых оснований, чтобы клеящий состав надежно зафиксировал сэндвич панели. После высыхания грунтовки проведите обработку противогрибковым составом, дождавшись его полного высыхания можно приступать к облицовке откосов.
Вариант установки откосов со стартовым профилем, прикрученным к раме окна смотрите в этом видео.
Видео-вариант установки откосов из пластика без стартового профиля.
И еще способ в этом видео
Тут обратите внимание на отделку стыков панелей. Их сделали при помощи специального профиля. Можно и так
Можно и так.
Устройство откосов из сэндвич-панелей
Изучение устройства внутренней конструкции позволяет сделать вывод, что откосы из сэндвич-панелей очень похожи на привычные пластиковые
Если вы обратите внимание на функциональную составляющую этих двух экземпляров, то поймёте, что их технические характеристики также идентичны
Чтобы сделать откосы из сэндвич-панелей своими руками, вам придётся собрать в одно целое несколько компонентов изделия, а именно:
- Профиль, выполненный из пластика, представленный в П-образной форме. Другое его название — стартовый профиль, ведь именно с его монтажа берёт начало установка приспособления. Фиксация происходит непосредственно по периметру оконной коробки, создавая нужное соединение откосов между собой и с другими важными деталями окна.
- Сэндвич-панель представляет собой композит, где полиуретан или полистирол находится в центре между пластинами, сделанными из пластика. Толщина панели может быть самой разнообразной — от 10 до 32 мм включительно. Какая модель подойдёт в этом конкретном случае, зависит от свободной площади, идущей от края оконной коробки до её торца. Специалисты рекомендуют воспользоваться универсальным устройством, толщина которого составляет 24 мм.
- Наличник — профиль из пластика, принимающий F-образный вид. Отличие от стартового профиля состоит в том, что наличник дополнительно имеет выступающую широкую часть, перекрывающую стык, образующийся во время монтажа конструкции между листом и углом окна, который расположен с наружной стороны.
Мастера применяют и другие способы обустройства сэндвич-панелей. В большинстве случаев в ход идут кронштейны, фиксирующие переднюю часть панели за счёт присоединения наличников из пластика по типу рейки. Такой тип откосов называется европейским, а процесс сборки больше напоминает конструктор, позволяющий превратить монтаж откосов из сэндвич-панелей в лёгкую и быструю процедуру.
Изготовление сэндвич-панели своими руками
Иногда необходимо сделать отделку нестандартных проемов (или в нежилом помещении). Чтобы сэкономить, можно изготовить сэндвич-панели своими руками. Конечно, к этому этапу нужно подготовиться и проверить наличие необходимых материалов.
Общий порядок действий при изготовлении представлен ниже:
1. Подготовить пенопласт необходимой толщины.
2. Пластик нарезать под конкретный размер.
3. Внутренний слой пластика промазывают клеем и приклеивают пенопласт.
4. Сверху наклеивают второй лист пластика.
5. Конструкцию помещают под пресс.
6. После высыхания клея конструкция готова к применению.
Очень просто, быстро и не так затратно можно изготовить сэндвич-панели самостоятельно, но применять такой вариант в жилых помещениях нежелательно.

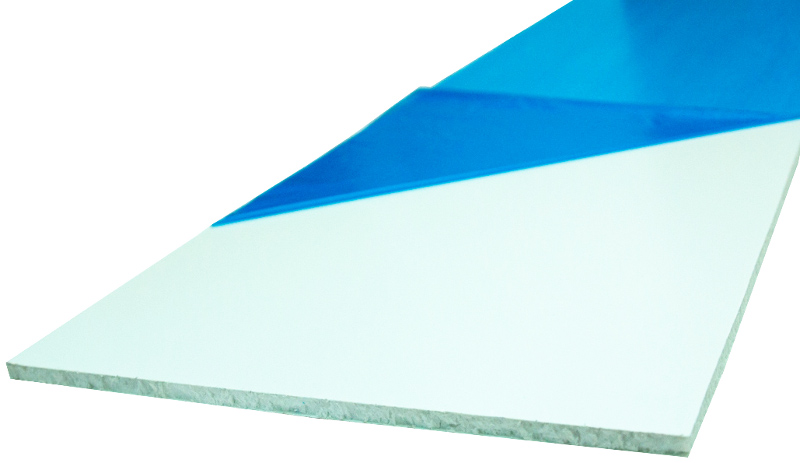

Состав панелей

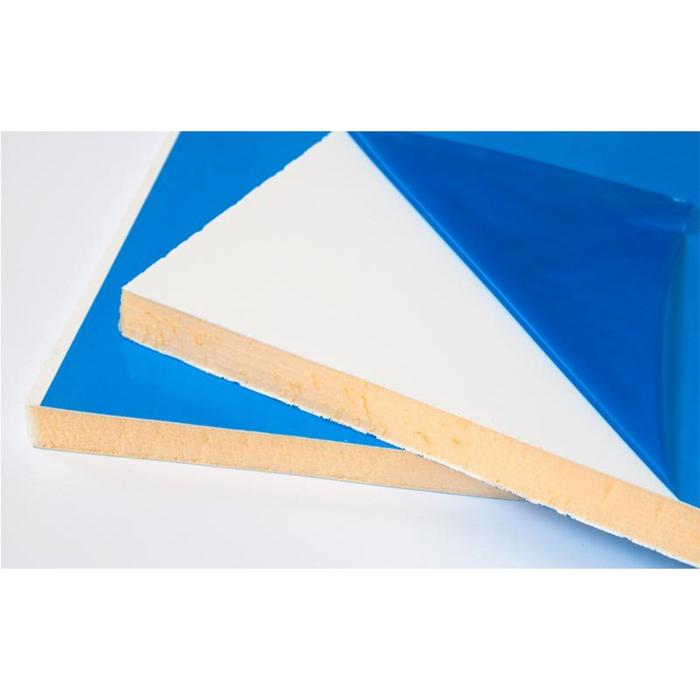

Листы сэндвича выполнены из экструдированного пенополистирола толщиной 0,9 см. Изделия могут быть оформлены ПВХ по одну или обе стороны. Размер панелей для окон — 150 на 300 см. В составе присутствуют следующие материалы:
- Брус из дерева, являющийся наводящим.
- Верхняя панель, выполняющая роль декоративной отделки.
- Различные по форме профили, изделия С-образного типа устанавливают со стороны помещения. Специальный J-образный элемент нужен для крепления внутренней границы.
- Полистироловый утеплитель, которым заполняются все полости. В силу этого конструкции не дают холоду проникать внутрь помещения.
Для утеплителя используется вспененный пластик, пенополиуретан, а также экструдированный полистирол. Наружный слой может быть выполнен из таких материалов:
- Многослойный пластик. Для его изготовления смолами пропитывают слоистый материал, который состоит из прессованной крафт-бумаги.
- Листы жесткого ПВХ. Для производства сэндвича используют белый листовой материал, толщина которого может варьироваться от 0,8 до 2 мм. Специальное внешнее покрытие бывает как матовым, так и глянцевым.
- Листы вспененного пластика. Материал внутри пористый, имеет высокие термоизоляционные показатели.
На сегодняшний день в строительных магазинах представлена широкая цветовая гамма изделий, что дает возможность подобрать оттенок в тон окна. Следует отметить, что сэндвич для окон может быть в виде готовой системы. В таком случае не требуется проведения каких-либо подготовительных работ по сборке конструкции. Изделия фиксируются к откосу с помощью специальной клеевой смеси. Второй вариант предполагает сборку и фиксацию панели при помощи саморезов.
Панели могут быть одно- или двусторонними. В последнем варианте все стороны считаются лицевыми. Некоторые склонны думать, что сэндвич можно использовать только для пластиковых оконных конструкций, однако их допустимо устанавливать и на деревянные окна. Односторонние конструкции предполагают, что одна сторона внешняя, а вторая внутренняя. Лицевая часть немного толще черновой
Важно понимать, что монтаж сэндвич-панелей для откосов ПВХ окон очень важен по ряду причин:
- изделия препятствуют образованию конденсата и попаданию влаги;
- улучшаются термоизоляционные характеристики;
- швы защищаются от разрушения.
Проблемы резки
Сэндвич панели представляют собой многослойную конструкцию для отделки поверхности. Из металлических сэндвич панелей можно возводить стойкие конструкции, поскольку материал способен вынести довольно высокую нагрузку. Именно поэтому он приобрёл необычайную популярность в строительной сфере. Не мудрено, что из-за количества слоёв возникают определённые проблемы.
Лучше заранее выполнить замеры и заказать резку на заводе
Для начала, стоит разобраться, как именно устроен этот материал. Любой тип сэндвич панели состоит из трёх слоёв. Два внешних слоя защищают внутренний слой утеплителя от различных рисков. Из-за утеплителя возможность разрезать такие панели ограничивается всего несколькими способами.
Резка сэндвич панелей может быть произведена только несколькими механическими способами без использования тепловых элементов – газовых резаков, плазменных резаков и пил, которые способны очень сильно нагревать рабочую поверхность. А всё это потому, что утеплитель, который находится между панелями, очень быстро воспламеняется от открытого огня и имеет свойство возгораться при высоких температурах (выше 200°). При резке с любыми видом нагрева поверхности, средний слой вспыхнет, источая едкий дым. Поэтому совершенно не рекомендуется использовать любые элементы, которые могут нагревать поверхность или создавать открытый огонь. Такие попытки разрезать метал, только уничтожат специальные защитные покрытия панелей.
Откосы для пластиковых окон из сэндвич панелей своими руками
Несмотря на кажущуюся сложность, отделать пластиковыми панелями откосы можно и без посторонней помощи. При этом, большого опыта не потребуется, достаточно внимательно изучить фото материалы и видео уроки работ и придерживаться пошаговой инструкции.
Для работы понадобятся:
- линейка, угольник, уровень и рулетка;
- электролобзик;
- стусло;
- ручная ножовка с мелкими зубьями;
- пистолет для клея;
- шприц для строительного клея;
- степлер;
- молоток;
- отвертка;
- острый нож;
- малярный нож со сменными лезвиями;
- мастерок;
- шпатели;
- стремянка или прочная скамья;
Еще нужно купить:
- монтажную пену;
- герметик для пластика;
- малярный скотч;
- защитную пленку;
- перчатки;
- шлифовальная шкурка.
Отделка откосов пластиковых окон сэндвич панелями начинается с подготовки поверхности стен и заклейки стекол. Стекло, рамы и подоконник застилаются пленкой или бумагой. Пленка приклеивается скотчем так, чтобы был доступ к 1-2 см поверхности рамы по всему периметру. Подоконник нужно заклеить полностью, легче потом будет аккуратно отвернуть край пленки, чем пытаться содрать монтажный клей или пену.
После этого выполняется подготовка стены – убираются наплывы раствора, срезается неровности пены, выравнивается поверхность кладки. Обработку грунтовкой рекомендуется делать малярной кистью. Раствор грунтовки лучше покроет всю поверхность стены, а жидкость не будет разбрызгиваться по всей комнате.
Разметка начинается с вычерчивания линий на раме. От края рамы отступается 1,5-1,8 см и вычерчиваются вертикальные и горизонтальные линии. Ориентируясь на эти линии, проводится замер стартового профиля для рамы и по углам.
Следующий этап работ крепление стартового профиля – сначала монтируется верхняя горизонтальная планка, потом к ней подгоняются вертикальные планки. Перед монтажом профиля на раму в месте соединения наносится герметик. К раме профиль крепится саморезами или монтажными скобами.
Отделка начинается с закрепления верхнего горизонтального элемента. Размеры снимаются от рамного основания и до плоскости штукатурки стены в комнате. Промер делается посередине, и по краям.
После того как будет вырезана верхний элемент делается примерка и подгонка его по размеру. Фиксация делается временная при помощи малярного скотча, выполняется это быстро и прочно. При этом делается зазор между пластиком и стеной в 1-1,5 см. Это расстояние выдерживается при помощи деревянных клиньев.
Аналогично проводится разметка и монтаж боковых сэндвичных полотен. Фиксация также делается при помощи малярного скотча и клиньев с зазором 1-1,5 см от края.
После того как сделан монтаж оконных откосов из сэндвич панелей они фиксируются пеной. Нужно помнить, что при застывании пена увеличивается в объеме, поэтому с ней нужно работать аккуратно, дозируя струю мелкими порциями.
После того ка будет зафиксированы все отрезки, а пена успеет затвердеть, срезаются наплывы, устанавливается декоративный уголок с защелкой.
Как видно, самостоятельный монтаж сэндвич панелей не представляет большого труда и может быть выполнен самостоятельно с использованием небольшого набора строительных инструментов.
Устанавливаем панели и профили пвх
Для начала дам совет о том, что экономить на пвх панелях не нужно. Этот материал прослужит далеко не один год и поэтому не стоит жалеть денег на качественное полотно пластика. Дешевые пвх полотна очень мягкие и одно неаккуратное движение способно проделать в них дырку.
Что же нам понадобится для отделки откосов:
- 6 метров качественного пвх полотна. Если тревожит мысль: зачем именно 6 метров? – то ответ прост. Изготавливаются панели длиной 3 и 6 метров – трех метрового полотна может не хватить, а 6 метров как раз с запасом.
- Стартовый и f профиль.
- Теплоизоляционный материал для обработки оконных проемов, подойдет минеральная вата.
- Саморезы для металла – на народном языке «клопы», «блохи», «тексы». С их помощью крепится стартовый профиль.
- Шуруповерт и строительный нож.
После высыхания пены закрепляем на “жидкие гвозди” F образный профиль
Первым делом закрепляем стартовый профиль. Неудобств процесс не доставит, ведь окна устанавливаются строго по уровню – так что для стартового профиля он не нужен. Тыльной стороной с использованием саморезов закрепим его по краю рамы окон. Главное правильно подрезать профиль, чтоб в углах на стыках не было изъянов. После этого приступаем к установке пвх полотна. В первую очередь перекрываем боковые откосы, вставляя ластик в стартовую планку. Не забываем укладывать слой утеплителя! На этом этапе работа тоже оказывается простой и не несет никаких трудностей.
Применение панелей ПВХ и F-профиля для отделки наружного откоса
Потихоньку подбираемся к завершению «трудного» процесса и пускаем в ход наш f профиль. Аккуратно подрезаем полосы под нужную длину и крепим к пластику пазами. Некоторые все же прибегают к использованию жидкого клея и намертво приклеивают f полосы к стене, но я не посчитал, что это нужное действие и отказался от этого совета. Если у вас где-то образовались небольшие щели, то белый силикон поможет с маскировкой.
Стартовым профилем называют специальное приспособление, которое используется для сопряжения панелей. Стартовые профиля разделяют на несколько видов в соответствии с их предназначением: I-профиль, F-профиль; L-профиль.
