Роторный компрессор с кулачковыми роторами
Подобный вариант исполнения применяется в том случае, когда нужно передавать большой объем вещества за минимальный период. Среди особенностей отметим:
- Подвижные части не соприкасаются. Именно поэтому снижается вероятность сильного износа.
- Нет необходимости в добавлении масла, за счет чего существенно упрощается процесс обслуживания.
- Устройства с большим размером имеют электрический двигатель, который подключен напрямую к основному элементу. Меньшие варианты исполнения снабжаются клиноременной передачей.
Встречается довольно большое количество разновидностей подобного устройства. Основными элементами можно назвать:
- Корпус.
- Ротор.
- Распределительные шестерни.
- Уплотнительные прокладки.
- Подшипники.
Принцип действия устройства можно охарактеризовать следующим образом:
- Роторы не находятся в зацеплении на момент работы.
- Газ внутри не сжимается.
- Есть возможность проводить монтаж подвижных элементов на параллельных винтах.
- Кулачки не соприкасаются.
- Подшипники и распределительные части смазываются на момент работы.
Область применения подобных устройств весьма обширна. Примером можно назвать различные промышленные установки, а также оборудование для нанесения лакокрасочных материалов.
Компрессор кондиционера. Устройство и принцип работы
Компрессор кондиционера – устройство, предназначенное для сжатия фреона и обеспечения его циркуляции по рабочему контуру кондиционера. Как правило, располагается в наружном блоке сплит-системы.
Компрессор представляет собой два основных узла – электродвигатель и механическая часть. «Механика» создает давление в контуре при помощи работы электродвигателя. Современные устройства бывают нескольких видов: ротационные, спиральные, поршневые, винтовые. Основное их отличие в механической части. Наибольшее распространение получили ротационные компрессоры из-за простоты производства, доступной стоимости, высокого КПД и низким уровнем шума.
Обслуживание безмасляного винтового компрессора
В первую очередь, необходимо отметить, что роторные компрессоры любого типа, а безмасляные – в первую очередь, не предназначены для сильно запыленных помещений.
Абразивные частицы, попадающие внутрь винтового блока, повреждают поверхности роторов и нарушают геометрию их форм. В результате вращающиеся винты начинают соприкасаться, что вызывает повышенное трение, образование задиров и схватываний.
Многие производители в целях защиты от износа и коррозии наносят на роторы специальные защитные покрытия.
Первыми это начали делать зарубежные производители. Обработка роторов специальными полимерными составами позволяла не только снизить вероятность их контакта с последующим образованием задиров, но и сократить затраты на точную механическую обработку поверхностей.
За счет включения мельчайших частиц твердых смазочных материалов полимерные покрытия имеют высокие антифрикционные свойства, что позволяет им эффективно снижать трение и препятствовать образованию задиров.
Со временем заводские покрытия изнашиваются, и чтобы решить вопрос их восстановления, необходимо пользоваться готовыми антифрикционными материалами. Ранее такие составы были исключительно импортными, однако сегодня их производство налажено и в нашей стране.
Российская компания “Моденжи” разработала серию антифрикционных твердосмазочных покрытий для винтовых компрессоров, которые могут применяться как при производстве, так и при ремонте роторов.
Покрытия MODENGY наносятся на поверхности деталей слоем до 100 мкм, затем, после приработки, толщина уменьшается в 2-2,5 раза и становится оптимальной.

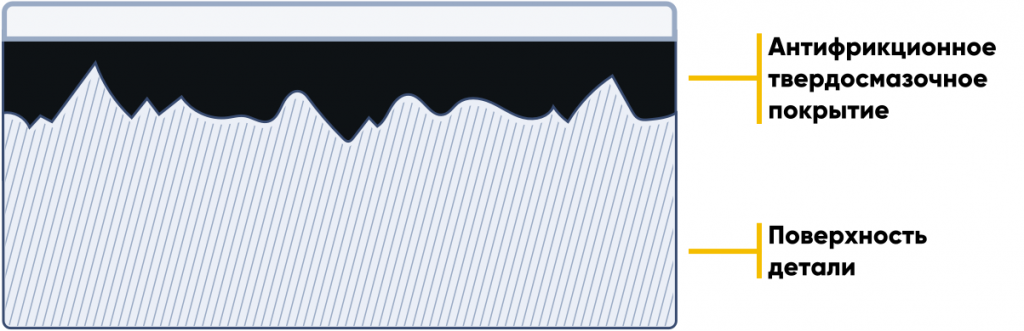

Полимерная матрица покрытия прочно удерживает в своих ячейках частицы твердых смазочных материалов, выполняющие антифрикционную и противозадирную функции.
MODENGY 1007 производится на основе графита, поэтому имеет характерный серо-черный цвет. Покрытие стабильно работает при температурах -50…+350 °С, имеет несущую способность 1300 МПа (тест SRV).
Несущая способность MODENGY 1014 еще выше, она составляет 2700 МПа. Диапазон рабочих температур покрытия с дисульфидом молибдена и политетрафторэтиленом – -75…+255 °С. Состав отличается высокими антикоррозионными свойствами – >672 ч (тест в соляном тумане).
MODENGY 1066 с графитом и дисульфидом молибдена выдерживает температуры от -70 до +315 °С. Покрытие также обладает антикоррозионными свойствами (>300 ч в соляном тумане) и высокой несущей способностью (9900 H по методу Falex).

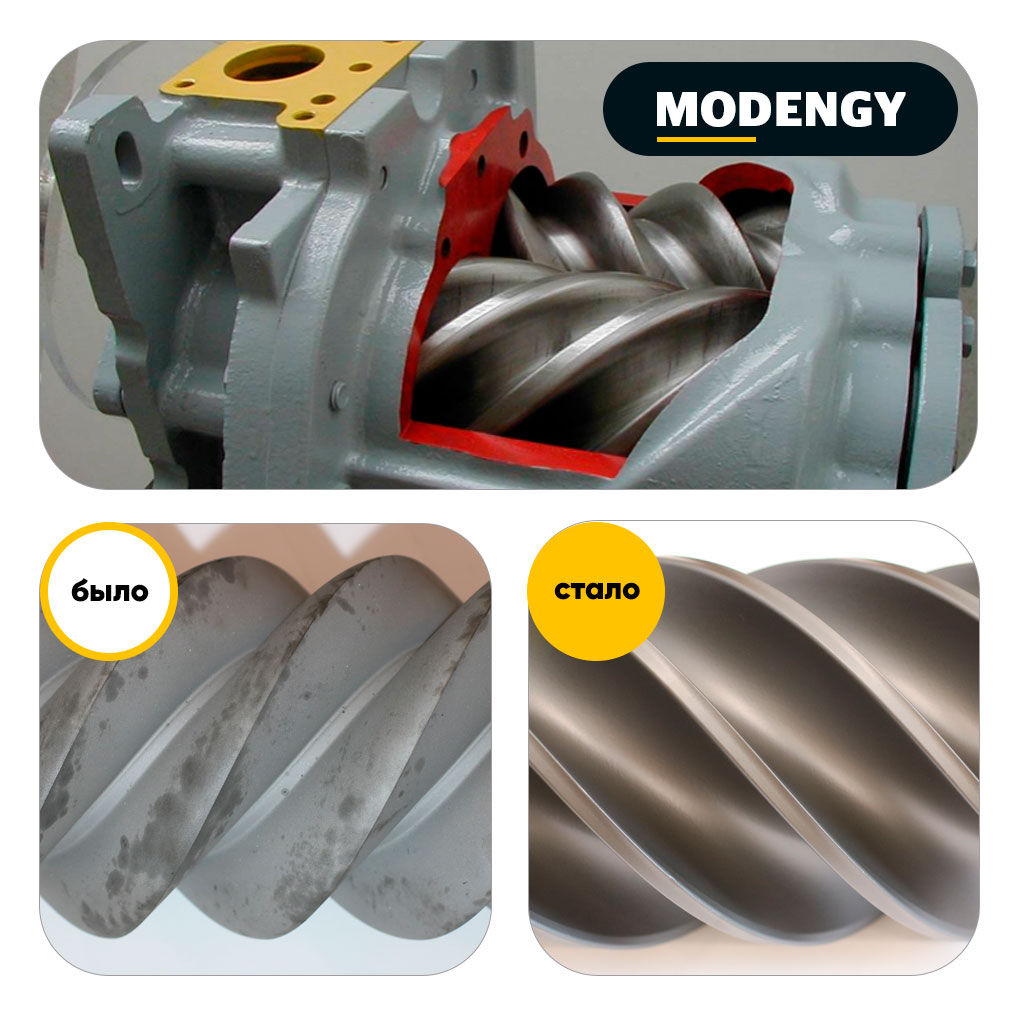

Перед нанесением покрытия с поверхностей роторов удаляются остатки старых смазок, пыль и другие загрязнения. Для полной очистки и обезжиривания винтовой пары используется Специальный очиститель-активатор MODENGY. Его применение способствует высокой адгезии будущего покрытия и гарантирует долгий срок его службы.
Антифрикционные составы наносятся на роторы в несколько слоев, затем детали подвергаются нагреву для полимеризации покрытий. Все материалы отверждаются при нагреве свыше +200 °С в течение 20-40 минут (точное время зависит от вида покрытия).
Роторы с покрытием MODENGY в дальнейшем не требуют повторной обработки – правильно нанесенный защитный слой не стирается, так как не дает винтовым поверхностям вступать в контакт.
Устройство и принцип действияроторно-лопастного насоса
Роторные насосы бывают пластинчатыми и роторно-лопастными. 2-й вид устройств, является более надёжным.Двухлопастные роторы выполняют основную работу, а остальные элементы создают внутри камеры нужное давление и перенаправляют поток жидкости в нужное русло.
Роторно-лопастной насос состоит из таких элементов:
- Статора.
- Поршня.
- Ротора.
Данные элементы работают по следующему принципу:
- Жидкость поступает внутрь насоса сквозь входное отверстие.
- В результате вращения ротора она перемещается далее, благодаря поступательным и вращательным движениям.
- Взаимодействуя с внутренними стенками, роторные лопасти формируют замкнутое пространство.
- Далее пространство замыкается ещё больше, что провоцирует выталкивание жидкости, сквозь выходное отверстие.
Приобретая насосы ротационного типа, следует обращать внимание на их конструктивное исполнение. Они могут быть вращательными или поступательными
Судя по названию, вращательный тип способен осуществлять только вращательные движения, а поступательные и те и другие, чем характеризуется повышенное КПД и мощность насоса.
Роторно-вращательные насосы
Роторно-вращательный тип промышленных насосов может быть: винтовым или шестерёнчатым (зубчатым). В первом случае винты, вращающиеся вокруг своей оси формируют внутри насоса временные рабочие камеры. Они вместе с перекачиваемой жидкостью подаются вдоль винтовой оси к нагнетательному патрубку. При работе зубчатого вида насоса, стенки корпуса и шестерёнки формируют рабочую камеру. В итоге, попадающие внутрь жидкости двигаются и перемещаются в выходное отверстие.
Поступательные роторные насосы
Среди самых популярных роторно-поступательных насосов стоит отметить именно шиберный тип. Шиберные конструкции представляют собой вращающийся ротор, в продольные прорези которого встроены специальные пластины – шиберы. Функционирующая камера формируется 2-мя расположенными вблизи друг от друга шиберами, внутренними стенками корпуса и самим ротором. Герметичность обеспечивается, благодаря прижатию пластин к внутренней стенке самого насоса, путём воздействия центробежных сил или пружин.
Роторные насосы могут быть изготовлены по-разному, но работают по примерно одинаковому принципу и качественно выполняют поставленную задачу. Их используют не только в промышленности, но и в быту для полива сада. Если вы приобретаете данную конструкцию, обратитесь в магазин промышленной техники. Там вы можете посоветоваться со специалистом и подобрать устройство, максимально подходящее для выполнения поставленной задачи.
Принцип работы холодильника
Сейчас в продаже можно найти несколько разновидностей холодильников, отличающихся друг от друга принципом функционирования. Давайте рассмотрим принципы работы холодильника для новичков, простым языком.
Принцип работы абсорбционных холодильников
Такая техника не имеет компрессора, а в качестве хладагента используется аммиак, который при попадании в абсорбер растворяется в воде. Принцип действия абсорбционных холодильника следующий: готовый раствор переходит сначала в десорбер, выполняющий роль испарителя, а затем в дефлегматор, где охлаждается и разделяется на отдельные составляющие. После прохождения конденсатора аммиак становится жидкостью, которая через абсорбер вновь попадает в испаритель.
Саморазмораживающийся тип
В подобных холодильниках разморозка проходит в автоматическом режиме. Все устройства разделяют на два основных типа:
- Капельное.
- Ветреное.
Капельные характеризуются тем, что испаритель находится в задней части устройства. На момент работы образуется иней, который при оттаивании стекает вниз по специальным желобам. Компрессор из-за нагрева до высокой температуры испаряет жидкое вещество.
Ветреная установка снабжается специальным элементом, который задувает внутрь корпуса холодный воздух. На момент оттаивания вещество стекает по специальным желобам в приемник.
Промышленные холодильники
Промышленные модели отличаются от бытовых высокой мощностью морозильного узла и большими размерами камеры.
Оборудование рассматриваемой категории предназначено для глубокой заморозки большого количества продуктов. При этом объем камер может составлять от 5 до 5000 т. Устанавливается промышленное оборудование на заготовительных и перерабатывающих предприятиях.
Принцип работы инверторного холодильника
Электродвигатель стандартного компрессора то запускается, то выключается, испытывая при этом значительные нагрузки. Инверторная установка обеспечивает непрерывную работу мотора, изменяется лишь скорость его вращения. Такой режим позволяет сэкономить электроэнергию и снизить износостойкость отдельных деталей прибора.
Линейный компрессор более экономичный
Принцип работы холодильника ноу фрост с одним компрессором
Главный недостаток обычных холодильников для дома — превращение попадающей в камеру влаги в иней, который покрывает внутренние стенки прибора, перегружает компрессор и препятствует нормальному процессу охлаждения.
При наличии системы No Frost влага не замерзает, поэтому необходимость в регулярной разморозке холодильника отсутствует. Система предполагает наличие вентилятора, который располагается за испарителем и обеспечивает равномерное охлаждение продукции воздушными потоками. При этом на стенках испарителя скапливается конденсат, постепенно начинающий превращаться в иней. Благодаря специальному таймеру периодически включается ТЭН и лед тает. Образовавшаяся жидкость по трубкам перемещается в размещенный вне камеры поддон, откуда испаряется естественным путем.
Принцип работы холодильной установки с двумя компрессорами
В таких холодильных установках есть два компрессора, каждый из которых работает независимо. Один компрессор обеспечивает работу контура, охлаждающего морозильную камеру. Второй – работает на охлаждение основного отсека.
В холодильниках с двумя компрессорами в каждой камере установлен отдельный испаритель. Они не соединены между собой. За счет раздельных контуров охлаждения, такие холодильники отличаются высоким сроком службы.
Плюс двухкамерного холодильника проявляется в случае утечки фреона или поломки. если хладагент выходит из одного контура, второй продолжает работать. То же самое происходит в случае поломки.
Принцип работы двухкамерного холодильника с одним компрессором
В двухкамерном холодильнике с одним компрессором установлены два испарителя. Хотя по сути, они являются разными частями одного и того же элемента (см. рис). Первый находится – в морозильной камере, второй – в обычной. Фреон после прохождения через фильтр-осушитель сначала попадает в первый, потом второй.
При попадании в морозильную камеру хладагент отбирает у нее тепло и нагревается. После этого он попадает в основной отсек, где отбирает тепло у него. За счет того, что его температура несколько повысилась после прохождения морозилки, в обычном отсеке температура не опустится ниже 0 градусов.
Принцип работы двухкамерного холодильника с одним компрессором.
Поршневой компрессор
Один из самых дешевых и менее требовательных типов винтовой техники. Установки, функционирующие благодаря поршням, служат верой и правдой долгие годы, не требуя постоянного технического обслуживания. Отличный выбор, если на вашем предприятии требуется надежная техника, обеспечивающая давление выше 30 атмосфер. Для профилактики после 500 мото-часов работы необходимо проведение сервисного обслуживания. Необходим приезд сервисного инженера, чтобы он проверил сохранность поршней и других компонентов установки.
Однако при всех своих достоинствах такой тип компрессоров постепенно уходит в прошлое. Современные предприятия стремятся сократить уровни шума и вибрации, а поршневая техника, наоборот, создает слишком много звуковых и вибрационных колебаний. Это вариант для тех, кто может себе позволить организацию дополнительного фундамента для одного станка или же выделить специальное помещение для размещения этого устройства.
Производительность компрессоров
Производительность компрессоров обычно выражают в единицах объёма газа сжатого в единицу времени (м3/мин, м3/час). Производительность обычно считают по показателям, приведённым к нормальным условиям. При этом различают производительность по входу и по выходу, эти величины практически равны при маленькой разнице давлений между входом и выходом, но при большой разнице, например, у поршневых компрессоров, выходная производительность может при тех же оборотах падать более чем в 2 раза по сравнению с входной производительностью, измеренной при нулевом перепаде давления между входом и выходом. Компрессоры называются дожимающими, если давление всасываемого газа заметно превышает атмосферное.
Жидкостно-кольцевые компрессоры
Такие модели считаются универсальным устройством, у которого давление создается при помощи жидкостного кольца. Он действует по принципу поршня. В рассматриваемом случае есть только один ротор, размещенный в центральной части. В большинстве случаев при изготовлении применяется чугун, вал из углеродистой стали рассчитан на воздействие большой осевой нагрузки. Стоит учитывать, что выделяют два типа подобных приборов – одноступенчатые и многоступенчатые.
Принцип действия этого механизма характеризуется следующими особенностями:
- Ротор и цилиндр частично заполняются при сжимании жидкостной среды, за счет чего образуется кольцо.
- При непосредственном движении поршня образуется газовый карман.
- Сервисная жидкость в большинстве случаев представлена обычной водой бытового предназначения.
Встречаются подобные варианты исполнения не так часто, как другие. Но им свойственны следующие преимущества:
- Возможность эксплуатации при минусовой температуре.
- Надежность. Как показывает практика, механизм может прослужить в течение нескольких лет без возникновения неполадок и дефектов.
- Эффективный теплоотвод.
- Простое техническое обслуживание.
- Устройство может применяться для работы практически в любой среде.
- Между вращающимися элементами нет непосредственного контакта, за счет чего существенно снижается степень износа.
При изготовлении основных элементов применяется сталь ил чугун. Оба материала характеризуются повышенной устойчивостью к воздействию влажности или других химических веществ.
