Ручной траншеекопатель. или как заменить бригаду рабочих?

Классификация траншеекопателя и сфера применения

Классифицируются траншеекопатели на три типа, чёткую границу между которыми провести достаточно сложно – портативные, компактные (средние) и тяжёлые. К последним относятся в основном узкоспециализированные баровые машины – траншейные экскаваторы и врубовые машины для горнодобывающей отрасли. В этой статье мы рассмотрим только первые два типа оборудования, которое в основном и называют грунторезами или траншеекопателями.

Чтобы правильно выбрать баровое оборудование нужно в первую очередь оценить вид и объём работ, которые планируется им выполнять. Ведь правильный выбор траншеекопателя позволит сэкономить деньги при покупке и повысить доход от эффективного использования оборудования.

Отличительной особенностью портативных траншеекопателей является их условно «ручное» использование. Такое оборудование часто называют канавокопателем. Портативные траншеекопатели представляют собой оборудование на двух, иногда трёх колёсах которое управляется оператором, идущим рядом. Они имеют невысокую цену и могут эффективно нарезать траншеи шириной 10-15 см и глубиной до 65 см. Применяются такие портативные траншеекопатели в садово-парковом хозяйстве для прокладки оптоволоконных кабелей и линий электропередач, стоков, укладки временных водопроводных коммуникация для летнего периода и т.п.

«Верхний» диапазон модельного ряда портативных траншеекопателей перекликается с «нижним» оборудованием среднего типа. Такое баровое оборудование установлено на небольшие платформы, как правило на гусеничном ходу. Обычно под эти цели используется платформа мини думперов. Поскольку такие траншеекопатели самоходные, управление ими осуществляется уже непосредственно со специальной площадки оператора. Эти канавокопатели позволяют рыть траншею глубиной до 120 см и являются более универсальными механизмами. Помимо баровой установки эти машинки могут работать с различным сменным оборудованием – самосвальным кузовом, буром, бетономешалкой и т.д. Это уже не просто траншеекопатели, а универсальные помощники малого коммунального и садово-паркового хозяйства небольших коттеджных посёлков и личных хозяйств. Но и цена их уже не столь демократична, как «ручного» оборудования.

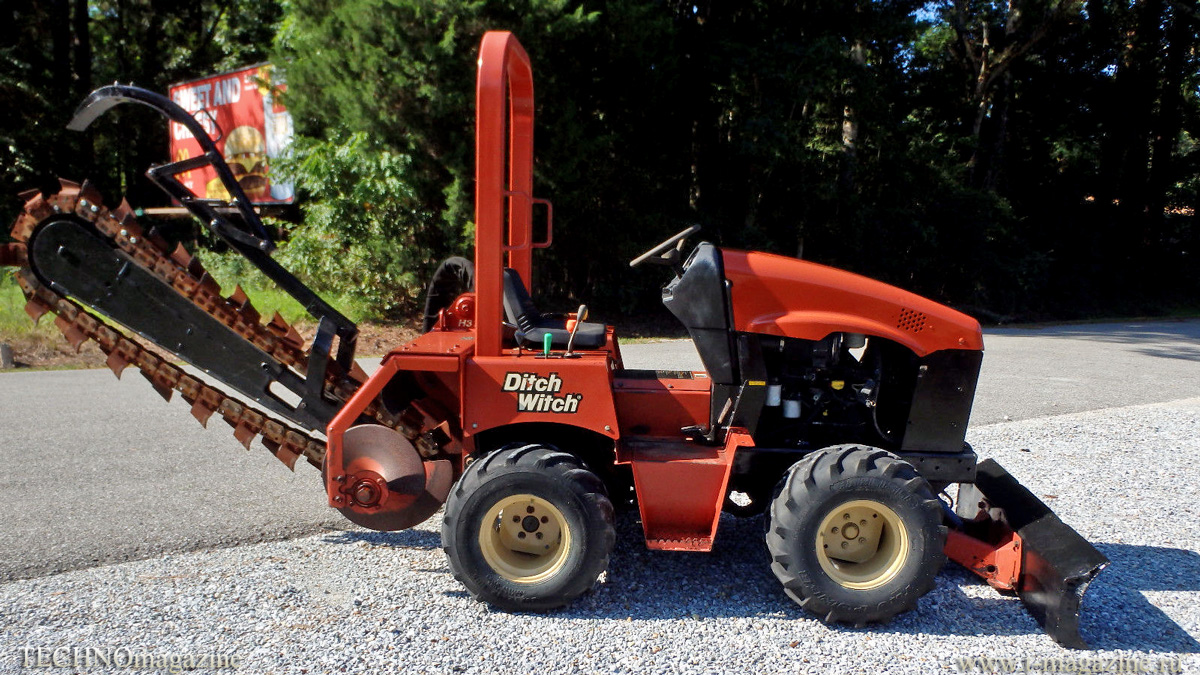

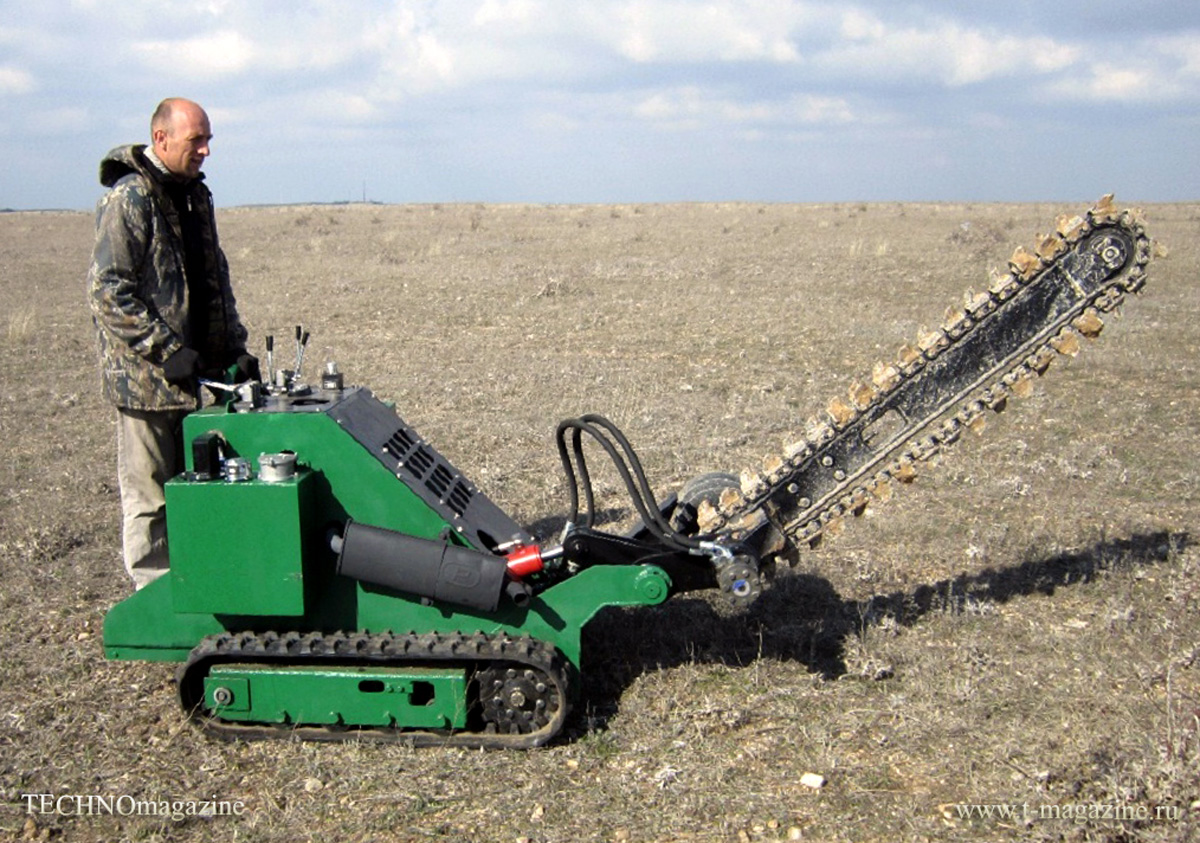

Компактный тип грунторезов представляет собой баровую установку, которой оборудована некая серийная техника. Т.е. это уже дополнительное навесное оборудование. Управление такими траншеекопателями осуществляется уже с места оператора, которое в зависимости от размеров машины является открытым или расположено в закрытой кабине. В нашей стране в качестве базового шасси в основном использовались белорусские трактора МТЗ и ЮМЗ, сзади которого вешался цепной траншеекопатель – бара. Кроме того, таким навесным оборудованием оснащались трактора ХТЗ, ВгТЗ, ЧТЗ и мини-погрузчики с бортовым поворотом МКСМ. С появлением различного рода колёсных тракторов малого и среднего тягового класса, в т.ч. китайского производства, производители боровых траншеекопателей стали адаптировать своё навесное оборудование и для установки на них.

Траншеекопатели среднего (компактного) типа изготавливаются специализированными предприятиями или производителями серийной техники. Как правило, основной сферой применения барового навесного оборудования является коммунальная и строительная отрасль. Также средний тип траншеекопателей применяется в дорожном строительстве. В зависимости от задач и объёма работ при прокладке трубопроводов и инженерных сооружений применяются траншейные экскаваторы. Но это уже тема для отдельной статьи.

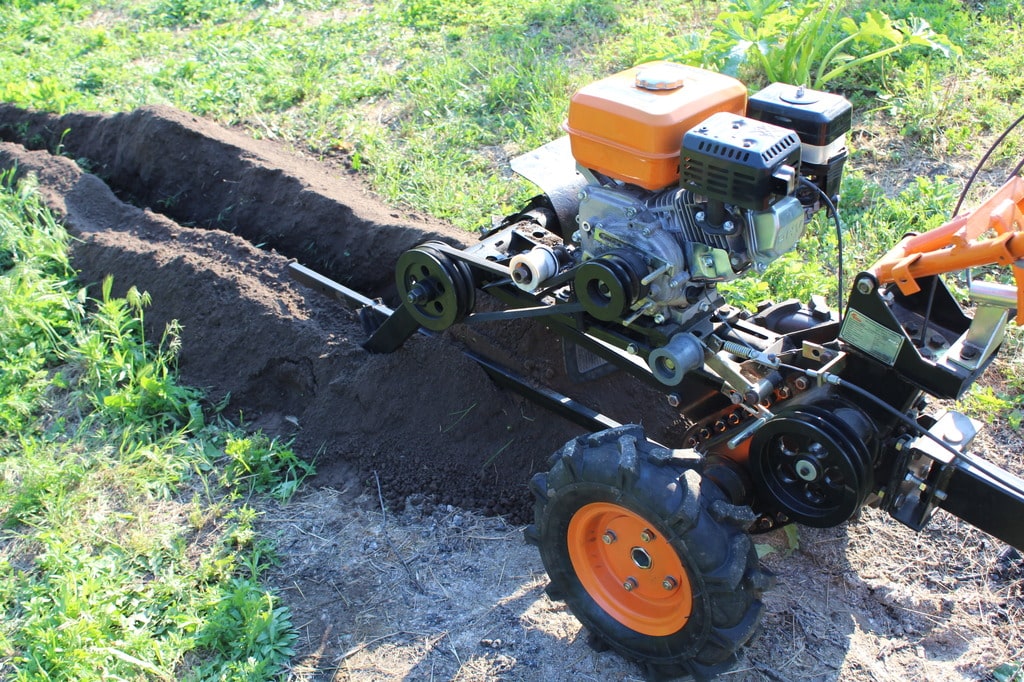

Траншеекопатель для мотоблоков — разновидности, изготовление

Для рытья траншей в частных или в промышленных целях используется специальная техника. Траншеекопатель для мотоблока – это сменный механизм, который позволяет вырыть траншею любого размера для прокладки подземных магистралей, электросетей, коммуникаций связи, труб, а также может использоваться для других целей.

Траншеекопатель (бара) может крепиться к мотоблоку и предназначен для:

• выкапывания канав и ям;
• снятия уже непригодного дорожного покрытия;
• вырезания грунта;
• подготовки земли к посадке;
• проведения разрыхлительных работ;
• мелиорации;
• работ с заливкой фундамента;
• дренирования.

Разновидности траншеекопателей

Чтобы выкопать траншею мотоблоком, следует использовать такое навесное оборудование, как траншеекопатель. Оно крепится к агрегату и помогает осуществить требуемые земляные работы.Данные устройства делят на несколько видов, они отличаются между собой способом крепления к агрегату и функциональностью.

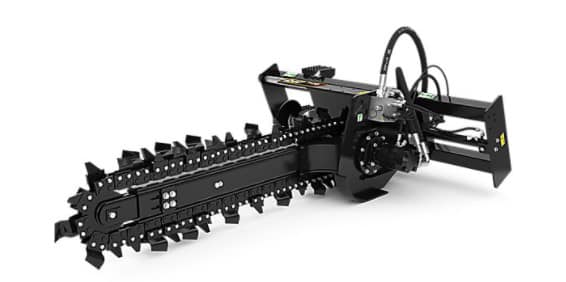

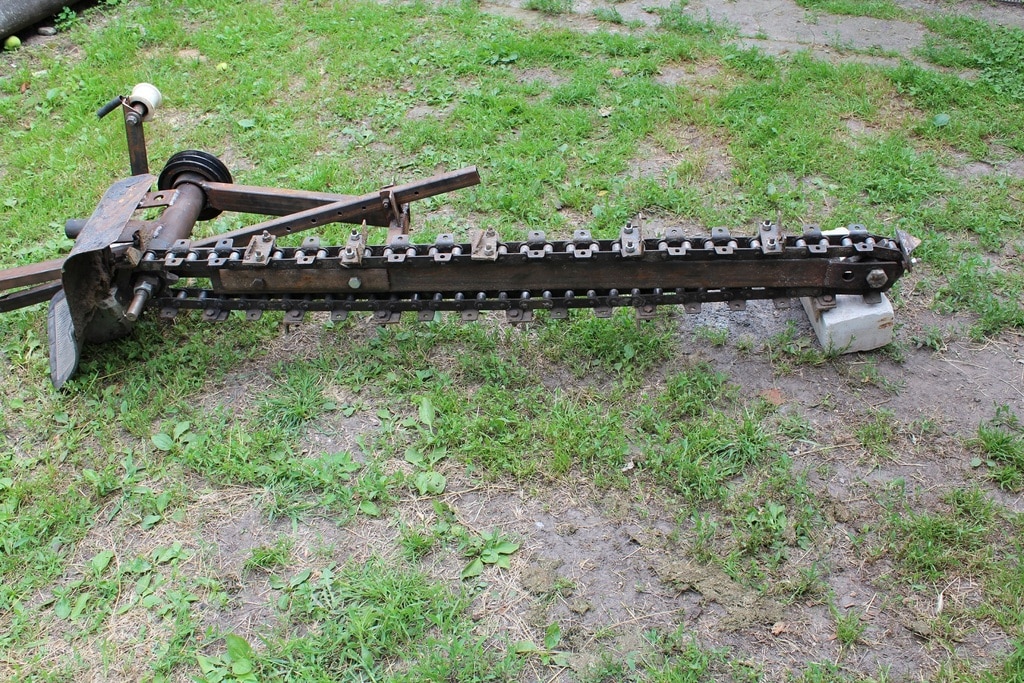

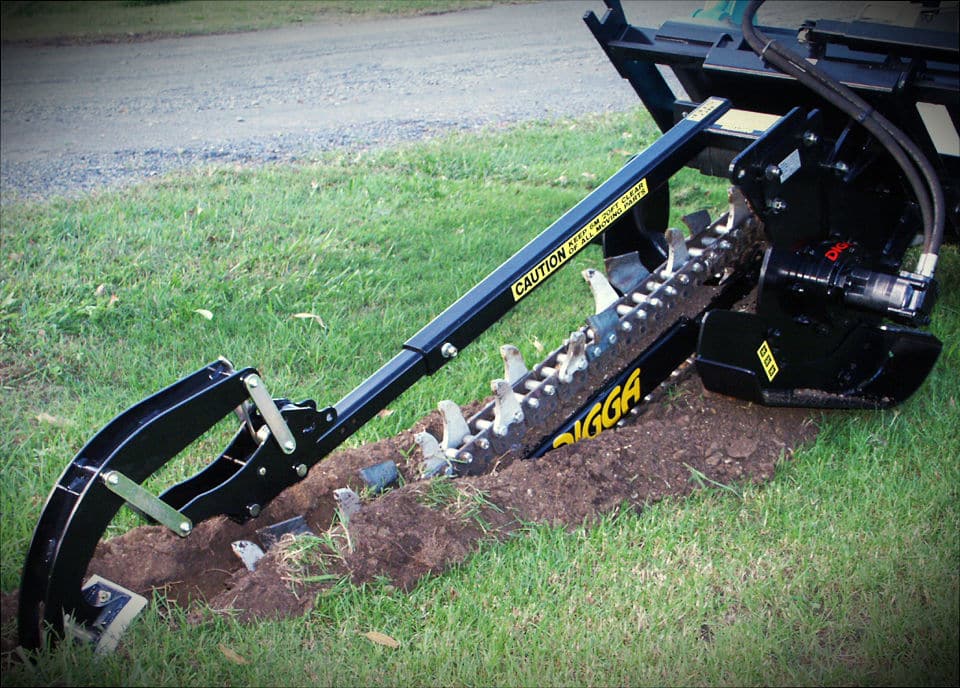

Цепной навесной траншеекопатель

Такая насадка на мотоблок для рытья траншей похожа на гигантскую бензопилу, предназначена для рытья оснований и траншей больших размеров и идеально подходит для работ в сельской местности. Оборудование предназначено для доукомплектования минитракторов и подходит для мотоблоков Нева, Ока, Агат и других. Крепится с помощью специальных соединительных муфт, может иметь разные размеры и мощность.

Особенности траншеекопателей:

• могут иметь разные размеры стрел (землеройного приспособления), благодаря чему вырывают траншеи требуемого объема;
• оснащаются разнообразными режущими элементами цепи для эффективного выполнения земляных работ;
• компактные конструкции могут использоваться вблизи фундаментов;
• возможность регулировки глубины рытья траншей;
• возможность автоматической регулировки натяжения цепи.

Траншеекопатель с зубчатым колесом

Оборудование работает на твердой и мягкой почве, оно также подходит для обработки гетерогенных (щебень) или однородных участков. Преимуществами траншеекопателя являются доступная стоимость и простота в эксплуатации.

Микро-траншеекопатель

Данная разновидность предназначена для работ на тротуарах, узких улицах, пешеходных дорожках. Оборудование оснащено небольшим режущим диском, имеет компактные размеры.

Портативный траншеекопатель

Маневренное и легкое в управлении оборудование используется для внедрения в жизнь самых смелых задумок по оформлению ландшафтного дизайна и профессиональной прокладки коммуникаций.

Техника умеет не только выкапывать траншеи, но полезна также при:

• посадке деревьев;
• вырезании блоков почвы;
• разрыхлении грунта;
• снятия дорожного полотна.

Выбирая канавокопатель для мотоблока, нужно учитывать его мощность работы, размеры и на какую глубино он может вырывать ямы. Навесные траншеекопатели зависят от производительной мощности мотоблоков, к которым они крепятся. Поэтому следует учитывать и то, какой агрегат используется в работе.

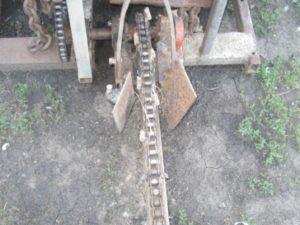

Как самому сделать траншеекопатель для мотоблока?

Навесные и цельные агрегаты позволяют с максимальной эффективностью провести все работы, но некоторые хозяева хотят сэкономить и делают такое оборудование самостоятельно.

Самодельная бара для мотоблока должна быть не только эффективной, но и отвечать следующим требованиям:

• наличие режущей системы;
• продуманная силовая установка;
• соответствие мотоблоку, с которым будет использоваться;
• приемлемый вес.

Чтобы изготовить оборудование следует иметь следующие материалы:

• болгарка;
• сварка;
• лопата отвальная;
• дорожные дисковые фрезы;
• защитные кожухи.

При работе над канавокопателем лучше использовать дорожные фрезы, которые максимально хорошо подходят для таких типов устройств.

Чтобы изготовить самодельное приспособление для копки траншеи мотоблоком, нужно следовать таким этапам:

1. Сначала создается передняя подвеска, на которую крепится землеройная стрела с цепью и режущими элементами.
2. На заднюю подвеску нужно разместить лопату таким образом, чтобы она доставала до глубины канавы и очищала ее от земли.
3. Устанавливают защитный кожух, который должен покрыть режущие диски и цепную передачу.
4. Оборудование крепится к агрегатам с помощью специальных сцепок.

Производственники

Ручные траншеекопатели изготавливается в нескольких государствах. Ведущими производителями являются компании из Америки Vermeer Corporation, Ground Hog Inc, Astec Industries Ins, Trencor Inc, Barreto Manufacturing, Inc. Так, корпорация Vermeer создает маленькие колёсные машины, которые применяются при сооружении ирригационных систем, канав и для остальных целей. Их характерностями считается опускаемая в канаву, необычная конструкция трансмиссии, специализированные погрузочные ручки. Компания Barreto предлагает девятисильные траншеекопатели с гидравлическим приводом стрелы и режущей цепи и системой защиты втулок от засорения. Оборудованные цепным режущим органом пневмоколесные траншеекопатели Ground Hog дают возможность работать на каменистом грунте. Их корпуса защищены противокоррозийным напылением из порошка. Техническое обслуживание машины, перемещаемой на конусообразных катках, минимально. Charles Machine Works (CMW), Inc, производящая технику под брендом Ditch Witch, отличается линейкой маленьких и мощных траншеекопателей. Они управляются идущими сзади рабочими. Это универсальные долговечные машины, с большой производительностью. Высокоэффективные и небольшие машины различной мощности предлагает рынку и компания из Чехии Laski.Из отечественных изготовителей интересны маленькие ручные траншеекопатели, изготавливающиеся ОАО «Михневский РМЗ», которые не очень дорого зарубежных. Силовым агрегатом в них считается японский бензиновый мотор. Много деталей производства Европы. Рассчитано комплектование рассчитанными на невысокие температуры антискользящими цепями. Перевозку машины до рабочего места делает легче прицеп, которым может укомплектовываться изделие.

Материалы для изготовления

Для того, чтобы сделать траншеекопатель, вам понадобятся:

• редуктор болгарки с валом ротора;
• металлическая труба по диаметру штанги косы;
• двигатель бензотриммера с верхним редуктором и валом;
• толстый листовой металл для изготовления ножа;
• листовой металл 4 мм;
• сварочный аппарат;
• болгарка;
• отвертка или шуруповерт;
• тиски;
• молоток;
• дрель;
• металлические уголки, трубы, кругляк;
• пара колес от тележки;
• велосипедный руль с рычагом тормоза.

Шаг 1. Делаем вал с нижним редуктором траншеекопателя

1

Снимаем со старой болгарки редуктор вместе с ротором двигателя.

2

Вынимаем вал с обмотками якоря из редуктора и разрезаем его пополам.

3

В дальнейшем нам нужна часть вала, входящая в редуктор болгарки. Сбиваем с нее обмотки.

4

С бензокосы снимаем штангу с валом. Если вы планируете использовать один двигатель на обоих устройствах, лучше приобрести второй вал, а штангу сделать из крепкой металлической трубы. Если нет – укрепите штангу бензопилы, вставив внутрь нее металлическую трубу.

5

Обрезаем вал и штангу (или трубу, ее заменяющую) со стороны входа в верхний редуктор триммера на необходимую длину (вал на 25-30 см, штангу – с учетом удлинения вала за счет приваривания вала болгарки).

6

Свариваем оба вала отрезанными сторонами. Для улучшения соосности можно высверлить в центре одного из валов отверстие, а в другом проточить шпильку нужного диаметра.

7

Из листовой стали вырезаем крышку для редуктора и просверливаем в ней крепежные отверстия и отверстие под вал.

8

Собираем редуктор болгарки с изготовленным валом. Закрываем его крышкой.

9

Вставив штангу и вал в верхний редуктор триммера, второй конец штанги привариваем к крышке редуктора болгарки.

Шаг 2. Делаем активный нож траншеекопателя

1

Из толстого металла вырезаем диск для ножа и шесть прямоугольных окончаний. В центре диска высверливаем отверстие для крепления в редукторе болгарки.

2

Загибаем края окончаний под углом 90 градусов и привариваем их к диску, чередуя направления загибов в разные стороны.

Шаг 3. Собираем траншеекопатель

1

Из уголков, металлических труб, кругляка и велосипедного руля свариваем раму траншеекопателя, предусмотрев крепление для двигателя через крепеж верхнего редуктора.

2

Устанавливаем на оси колеса от тележки.

3

Закрепляем двигатель и нож траншеекопателя.

4

Из листового металла вырезаем и устанавливаем защитный кожух.

Кожух также выполняет функции разбрасывателя земли при работе траншеекопателя.

5

Тросик газа выводим на велосипедный руль и подсоединяем к тормозному рычагу.

Шаг 4. Проводим испытание

1

Вывозим траншеекопатель на нужное место и, дергая за рукоятку стартера, заводим двигатель.

2

Немного потянув аппарат взад-вперед рулем на себя и, добавляя газ, начинаем погружать нож в землю. Скорость движения определяйте в процессе копки, исходя из мощности двигателя и плотности грунта.

В траншеи, выкопанные таким образом, удобно высаживать ровными рядами ягодные кусты и небольшие декоративные растения.

Как сделать траншеекопатель своими руками

Как сделать траншеекопатель из мотоблока своими руками: идея +видео

10
Total Score

Как сделать траншеекопатель своими руками из подручных средств

Помогла Вам наша статья?

10

Критерии выбора

Даже самый дешевый ручной механизм для прокладки траншей стоит достаточно дорого, поэтому прежде чем приступить к покупке, необходимо подробнее узнать характеристики модели, а также определить, какие виды работ вы планируете осуществлять с помощью данного агрегата.

При выборе нужной модели обратите внимание на ряд факторов:

Какой объем работ предстоит выполнять. Машина самого малого типоразмера как правило менее мощная и подходит для небольших объемов, поскольку темп работы у нее более низкий.
Оцените условия работы и качество грунта. Легкий траншеекопатель при обработке каменистых пород будет подскакивать и вибрировать, что заставит оператора прилагать больше сил, а чрезмерные вибрации механизма могут вывести его из строя.
Чем мощнее траншеекопатель, тем он тяжелее

Такие механизмы способны работать на самых сложных грунтах.
Обратите внимание на оснащение режущей части. На траншеекопателе цепного типа режущие зубцы могут иметь разную форму и крепятся на цепь болтами или наглухо привариваются к звеньям

Если предстоит копать траншеи различной ширины, то лучше выбирать механизм с болтовым креплением зубьев. Меняя зубья, можно выполнять разные виды работ. В то же время болтовые крепления, в отличие от сварных, требуют внимания и регулярного подтягивания.
Определите, на каком ходу машина предпочтительнее для ваших условий. Колесный ход обеспечивает работу с большей скоростью. Однако колеса оказывают точечное давление на грунт и могут увязать в мягких и влажных почвах. Гусеничная ходовая отличается менее сильным давлением на грунт. При этом поверхность почвы менее подвержена повреждениям, а сам механизм обладает более мощной тягой. Гусеничная ходовая может иметь резиновое покрытие, что также способствует сохранению обрабатываемой поверхности.
Выберите тип привода, исходя из его особенностей. Механический привод имеет более высокий КПД при меньшем риске перегрева. Однако, в связи со сложной конструкцией и большим количеством деталей, механический привод капризен в техническом обслуживании. Гидростатический привод надежнее в эксплуатации, благодаря меньшему количеству движущихся деталей, и не требует сложных ремонтов;
Убедитесь в том, что рядом есть сервисные центры, в которых обслуживается понравившаяся вам модель.

Помимо перечисленных факторов, нужно учитывать, что чем сложнее модель и выше ее мощность, тем выше соответственно стоимость механизма. Так, например, траншеекопатель LASKI TR50/CH270/60 – легкая машина массой 135 кг, на пневматических колесах. Она создана для небольших объемов работ на несложных грунтах. Ее средняя цена не превышает 200 000 рублей.

Более сложная модель – гидрофицированный траншеекопатель ТКМГ-1200 с двигателем HONDA GX-690 – имеет массу +/- 820 кг и емкость топливного бака 20л. Его средняя цена на рынке техники составляет 568 000 рублей.

Любой отечественный образец ручной техники значительно уступает по качеству зарубежным аналогам. Если планируется большой объем работ или постоянная эксплуатация траншеекопателя, лучше выбирать портативную технику зарубежных производителей.

Мотоблоки применяются в частном хозяйстве

Мотоблоки – это разновидность мини-трактора. Легкие по конструкции, укомплектованы фрезерным мотокультиватором, а тяжелые – колесным плугом. Такая мини-техника применяется для сплошной вспашки маленьких по площади участков, работы в садах, теплицах, клумбах. Ими удобно скашивать траву, убирать снег, перевозить грузы на небольшие расстояния с использованием полуприцепов.

Управляет им оператор, держа агрегат за ручку, шагая вслед за машиной по обрабатываемому участку земли.

Траншеекопатель на мотоблоке навесного типа можно представить в виде мини-экскаватора, обладающего манёвренностью и компактностью.

Внимание! Такая техника очень удобна для работ в стеснённых условиях между хозяйственными постройками, деревьями на территории участка, косогорах. В данном видео рассмотрим траншеекопатель для мотоблока:

В данном видео рассмотрим траншеекопатель для мотоблока:

Траншеекопатель для мотоблока своими руками

Прошли те времена, когда траншеи и ямы приходилось копать лопатой вручную. Сейчас уже владельцы частных домов этот вид тяжелого труда переложили на плечи специальной мини-техники. Промышленность для этой цели начала производить траншеекопатели – компактные и маневренные приспособления к мотоблокам.Приспособьте свой мотокультиватор для копания траншей

Преимущества траншеекопателей

Траншеекопатель для мотоблока характеризуется следующими преимуществами:

1. Высокой производительностью и механизацией труда.
2. Маленьким объемом извлечения и обратной засыпкой.
3. Мобильностью, способны доставить оборудования в любое место.
4. Маневренностью, могут работать в ограниченных площадью местах.
5. Края и стенки траншеи получаются ровными, создается при этом удобство для прокладки коммуникаций.
6. Возможностью увеличения глубины, можно получить траншеи необходимой глубины.
7. Длительностью срока службы.
8. Простотой конструкции.
9. Безопасностью при эксплуатации – подвижные части защищены от случайного контакта с рабочими.
10. Универсальностью.

Приспособление измельчает вынесенный грунт, поэтому не требуется разбивка крупных комьев.

Самодельный траншеекопатель, приспособленный к мотоблоку, справляется с любым типом почв, оставляет срезы аккуратными. Разрушенный грунт не осыпается в образовавшуюся выемку.

Описание мотоблока с двигателем от бензопилы

Итак, у нас есть бензопила, которая используется не так уж часто или вовсе валяется без дела. В таком случае, сделав некоторые расчеты и подготовив нужные материалы, наша пила превращается в отличный мотоблок. Принцип сборки самодельной сельскохозяйственной техники, в зависимости от марки производителя, может меняться, но общие принципы заключаются в следующем:

1. Самым важным шагом считается подготовка чертежа, руководствуясь которым, вы соберете требуемую конструкцию. Чертежи и схемы мотоблока из бензопилы своими руками можно составить как самому, так и скачав готовые расчеты из интернета. Найти их не составит никакого труда, достаточно вбить запрос в поисковик и подобрать понравившийся вариант сборки.
2. Чертежи найдены, а значит, пора собирать раму для нашего мотокультиватора.
3. Как только рама готова, к ней крепится мотор пилы и ее бензобак.
4. В последнюю очередь устанавливаются дополнительные элементы системы, отвечающие за управляемость и прочий функционал.

В данном видео рассмотрим мотокультиватор из бензопилы дружба:

Для реализации идеи подготовьте следующие материалы:

1. Мотор от любой имеющейся бензопилы. Лучше всего для этого подходит пила Дружба и Урал.
2. Руль, снятый с мопеда или мотоцикла.
3. Сварочный аппарат.
4. Трубы и листы металла, в количестве необходимом для сборки каркаса мотоблока.
5. Колеса от нерабочей техники.
6. Трансмиссия.

Подготовив все элементы конструкции и собрав их в соответствии с чертежом, вы получите устройство со следующими характеристиками:

1. Мощное. Некоторые самодельные конструкции имеют мощность в 9 лошадиных сил.
2. Легкое.
3. Малогабаритное.
4. Моторы, используемые в бензопилах, обладают большим запасом прочности, что позволяет работать на самодельной установке продолжительное время.
5. Экономное.

В качестве примера для сборки рассмотрим 2 варианта двигателей, снятых с бензопил Дружба и Урал. Они считаются наиболее подходящими для нашей затеи, и вот почему.

Дружба

Бензопила дружба имеет следующие характеристики:

1. Мотор мощностью в 3,5 лошадиных силы.
2. Масса – 7 килограмм.
3. Объем бензобака – 0,55 литра.
4. Объем масляного бачка – 0,26 литра.

Для сборки рекомендуется использовать модель Дружба 4-го поколения.

Урал

Продукция, выпускаемая под торговой маркой Урал, имеет отличные от Дружбы характеристики. Различия заключаются в следующих деталях:

1. Мощность Урала выше, чем Дружбы, и составляет 5 лошадиных силы.
2. Двигатель во время работы вырабатывает много копоти.
3. Редуктор, установленный на пилу, имеет свойство время от времени клинить.
4. Мелкие соринки, попадая в двигатель пилы Урал, сгорают, не причиняя ему особых повреждений.

Как вы видите, каждая модель имеет свои плюсы и минусы. Делать мотоблок из мотора бензопилы Урал или конструировать самодельный мотоблок из деталей бензопилы Дружба – решать только вам.

Траншеекопатель для мотоблока – насадка или самодельный вариант

Насадки на мотоблоки для рытья траншей также используются владельцами приусадебных участков, ландшафтными дизайнерами в стеснённой обстановке, когда важна манёвренность механизмов, производительность и низкая себестоимость выполненных работ.

Что собой представляет?

Мотоблоки для траншеекопателя имеют надёжную колёсную или гусеничную базу, снабжены специально разработанными режущими органами.

Производители стремятся расширить функциональные возможности канавокопателя и предусматривают установку различных фрез, отвалов, плугов, которые обеспечивают рытье траншеи на глубинах до двух метров…

Для чего применяется?

• копание канав, ям, траншей;
• рыхление почвы;
• посадки деревьев;
• обустройства фундаментов;
• дренажа, мелиорации…

Выкопать траншею мотоблоком не составляет особого труда. К тому же после канавокопателя остаются аккуратные стенки траншей, что уменьшает риски обвалов, осыпаний почвы и позволяет копать траншею мотоблоком в земле: мёрзлой, слабоустойчивой…

Эксплуатация канавокопателя сопровождается:

• минимальными объёмами грунта после обустройства траншеи;
• отсутствием значительных повреждений поверхности;
• аккуратными срезами краёв траншеи, без обваливания почвы;
• компактностью;
• приемлемой ценой;
• простотой обслуживания.

Насадка на мотоблок для рытья траншей облегчает проведение работ, не требует вывоза вынутого грунта. Почву, взрыхлённую шнеками, легко вернуть в траншею после завершения укладочных работ.

Выбор нужной модели

Практикуется два типа канавокопателей:

1. Траншеекопатели, которые созданы как единый, цельный механизм с агрегатом. На практике чаще всего встречаются марки: Laski TR 50/TR 60, ТКГ-1200, Barreto 912 HM. Эта техника очень дорогая и рассчитана для профессионального использования.
2. Навесные канавокопатели. Выпускаются заводами под определённые типы силовых агрегатов. Подобрать канавокопатель для мотоблока весьма непросто.

В странах бывшего Союза практикуется навесное оборудование Trench It, разработанное фирмой Quick Attach, которое компонуется специально сконструированными соединительными муфтами, с агрегатами John Deere, Case, Yanmar, Daewoo, Yanmar.

Как самому сделать траншеекопатель для мотоблока?

В основе конструкции – самодельная бара для мотоблока. Лишнего ничего нет. Каждая деталь механизма выполняет свою роль для облегчения труда оператора. В этих целях используются дорожные фрезы, самодельные зубья, цепь заводская, лопата отвальная или шнек, кожухи защитные.

Траншеекопатели можно комплектовать с мотоблоками фирм Нева, МТЗ, Каска, Агро мощностью не меньше 8 л. с.

Насадка на мотоблок для рытья траншей устанавливается так:

1. На подвеске передней монтируется самодельная бара для мотоблока с режущими фрезами.
2. Самодельный шнек или отвальная лопата крепится на подвеске задней, чтобы очищать траншеи и удалять грунт.
3. Режущий механизм, цепная передача обязательно укрывается кожухом защитным во избежание травм.

Траншеекопатель в действии

Безусловно, самодельное приспособление для копки траншеи мотоблоком облегчает работу, экономит время, силы, деньги, а рытьё канавы превращает в обыденную процедуру.

Бетонирование

Схема бетонирования опоры ограждения

Часто при установке ограждения вокруг частной загородной территории столбы монтируются методом бетонирования. Способ этот считается универсальным. При этом в грунте проделывается отверстие, в него вертикально устанавливается столб, а все оставшееся вокруг столба пространство заполняется бетонным раствором.

Бытует мнение, что таким образом, столбы надежно закрепляются на своем месте благодаря высокой прочности бетона. Однако, смесь, заполняющая пустое пространство в лунке вокруг опорного столба, плохо справляется со своей основной задачей. Ведь почва способна вспучиваться под действием низких температур. В результате столб может сместиться, выдвинуться наружу или даже разрушиться.

Перед тем как осуществить бетонирование, необходимо принять во внимание особенности почвы, на которой будет устанавливаться ограждение. Чаще всего результат пучения почвы можно обнаружить весной, после таяния снега

Впрочем, песчаная почва пучению не подвергается, и потому такая технология для нее вполне подойдет. А вот на глинистых грунтах столбы следует устанавливать одним из двух альтернативных методов: бутованием с использованием щебня или забиванием.

Последний способ весьма прост. В грунте проделывается небольшое отверстие, меньшее по размеру, чем диаметр самого столба, и затем с помощью кувалды в это отверстие вбивается столб. Для упрощения работы можно применить стремянку.

Траншеекопатель своими руками для мотоблока

Для строительных работ на приусадебном участке, освоения территории вблизи дома, при прокладке канализационных, водопроводных труб и кабельных сетей дачникам и мелким землевладельцам необходим канавокопатель. Цельные и навесные агрегаты, которые предложены на отечественных рынках, стоят недешево и подходят только к определенным мотоблокам. Поэтому многие хозяева решаются сделать траншеекопатель для мотоблока своими руками.

Самодельный агрегат должен удовлетворять следующим требованиям:

• агрегатирование с мотоблоком мощностью 8-13 л.с. с ВОМ;
• силовая установка: гидронасос НШ-10, мотор фрезы ГМШ-32;
• режущая система: 2 дорожные фрезы ЭЦ-1800;
• глубина канавы — до 0,35 м, а ширина — 0,10-0,15 м;
• ориентировочный вес — 80 кг.

Для того чтобы изготовить канавокопатель самому, необходимы такие материалы и оборудование:

• сварочный аппарат;
• болгарка;
• дорожные фрезы;
• лопата отвальная;
• защитные кожухи.

Главным рабочим узлом машины является навесной орган, состоящий из элементов:

• диск грунторежущий;
• цепная передача;
• гидромотор;
• вал навесного механизма;
• бар дисков.

Процесс изготовления канавокопателя не составляет большого труда для мастера и заключается в следующем:

1. На переднюю подвеску устанавливают бар с грунторежущими фрезами.
2. Отвальную лопату для удаления из траншеи грунта крепят на задней подвеске.
3. Режущая система и цепная передача оснащаются защитным кожухом.

При включении двигателя из мотоблока запускается гидросистема навесного механизма. Передача крутящего момента на ходовую часть должна быть отключена. Производится запуск гидросистемы фрезы, начинается вращение дисков, образуется выруб траншеи. Привод ходовой части побуждает мотоблок к движению. В это время отвальная лопата выбирает разрушенный грунт фрезами и выбрасывает его на верхнюю часть траншеи. Оператор практически не применяет особых усилий.

Самодельный траншеекопатель сэкономит средства, облегчит ручной труд и станет отличным помощником при осуществлении многих работ на приусадебных участках.

Автомеханик, специализируется на С/Х технике

Прошли те времена, когда траншеи и ямы приходилось копать лопатой вручную. Сейчас уже владельцы частных домов этот вид тяжелого труда переложили на плечи специальной мини-техники. Промышленность для этой цели начала производить траншеекопатели – компактные и маневренные приспособления к мотоблокам.
