Конструктивные характеристики
Разумеется, распиловочные приспособления отличаются от остального деревообрабатывающего оборудования, поэтому характеристики пильных агрегатов необходимо принять во внимание при подборе пилы для определённых нужд. По конструктивным особенностям станки, в основном, состоят из электрического двигателя, распиловочного диска, кожуха, который выполняет функцию защиты, а также некоторых других составляющих
Распиловочные станки снабжаются множеством дополнительных приспособлений.
Различаются циркулярки по следующим характеристикам:
Мощность станка. Чем больше мощность выбираемого оборудования, тем быстрее оно способно прорезать материал. К тому же, маломощные пилы иногда просто не справляются с крупными сучками. Однако у приспособлений с малой мощностью есть один неоспоримый плюс – они мало весят, а значит, их удобно носить с собой.
Глубина производимого пропила. Такая характеристика напрямую зависит от диаметра пильного круга. Соответственно, с увеличением диаметра, увеличивается и вес общей конструкции. Если предполагается разрезать фанеру или листы ДСП, то для таких нужд вполне подойдёт диск с диаметром от 40 до 45 мм
Если же планируется пилить сырьё, превышающее по толщине указанные материалы, стоит обратить внимание на модели с диаметром 50 или 55 мм.
В промышленных мастерских можно встретить станки по дереву, которые способны прорезать древесину на глубину до 140 миллиметров.
Частота, с которой вращается шпиндель. Его скорость вращения зависит от характеристик диска пилы, а также от того, сколько у него зубьев.
Аппараты с хорошими показателями частоты вращения быстрее справляются с работой и дают более гладкие и аккуратные срезы
Также у них снижена вероятность застревания в древесине.
Наличие или отсутствие аккумулятора. Наличие аккумулятора – безусловный плюс. С помощью циркулярной пилы с аккумулятором есть возможность проводить распил автономно, хотя у неё есть и свой минус – она менее производительна. Такие агрегаты могут справиться с материалом, который имеет небольшую толщину и работать на протяжении 40-50 минут без подзарядки.
Материал корпуса. Большинство корпусов распиловочных станков изготовлено из очень прочного пластика. Такой материал корпуса очень надёжен, однако иногда попадаются модели и с корпусом, изготовленным из металла. Они прочнее, однако, весят гораздо больше своих собратьев из пластика.
Механизм замены дисков. Если циркулярная пила функционирует постоянно, через некоторое время возникает необходимость в замене пильных кругов. Удобство в произведении замены – важная составляющая работы с циркулярной пилой.
Вполне возможна оснастка агрегата, который предназначен для распила изделий из ДСП, обыкновенным диском для древесины. Такой вид с успехом используется для распила различного прессованного сырья. Подойдёт он и для резки любых пород дерева, отличающихся мягкостью и небольшой плотностью, а также для ламината. Если же в планах распил твёрдых пород древесины, стоит оснастить пилу диском, имеющим острые зубья — это поможет произвести распил гораздо быстрее.
У деревообрабатывающих пильных станков есть также некоторые дополнительные функции, которые позволяют успешнее и быстрее справляться с поставленной задачей:
- Функция по сбору опилок. Оснащение специальными патрубками, к которым подсоединяется пылесборник или пылесос. Такая функция важна, когда требуется отсутствие опилок при резке.
- Лазер-указка. Эта функция позволит более точно выполнить разрез. Кстати, вылетающие из-под диска опилки абсолютно не виляют на точность лазерного указателя.
- Блокировка от случайного запуска. Полезная функция, позволяющая сделать работу по распилу сырья более безопасной.
- Плавный запуск. Действие этой функции позволит продлить срок службы двигателя и обеспечит безопасность.
- Контроль погружения. Некоторые модели распиловочных станков имеют данную функцию, позволяющую начинать резку не с начала, а, к примеру, из центра. Такой вариант пилы подойдёт для того, чтобы вырезать отверстия.

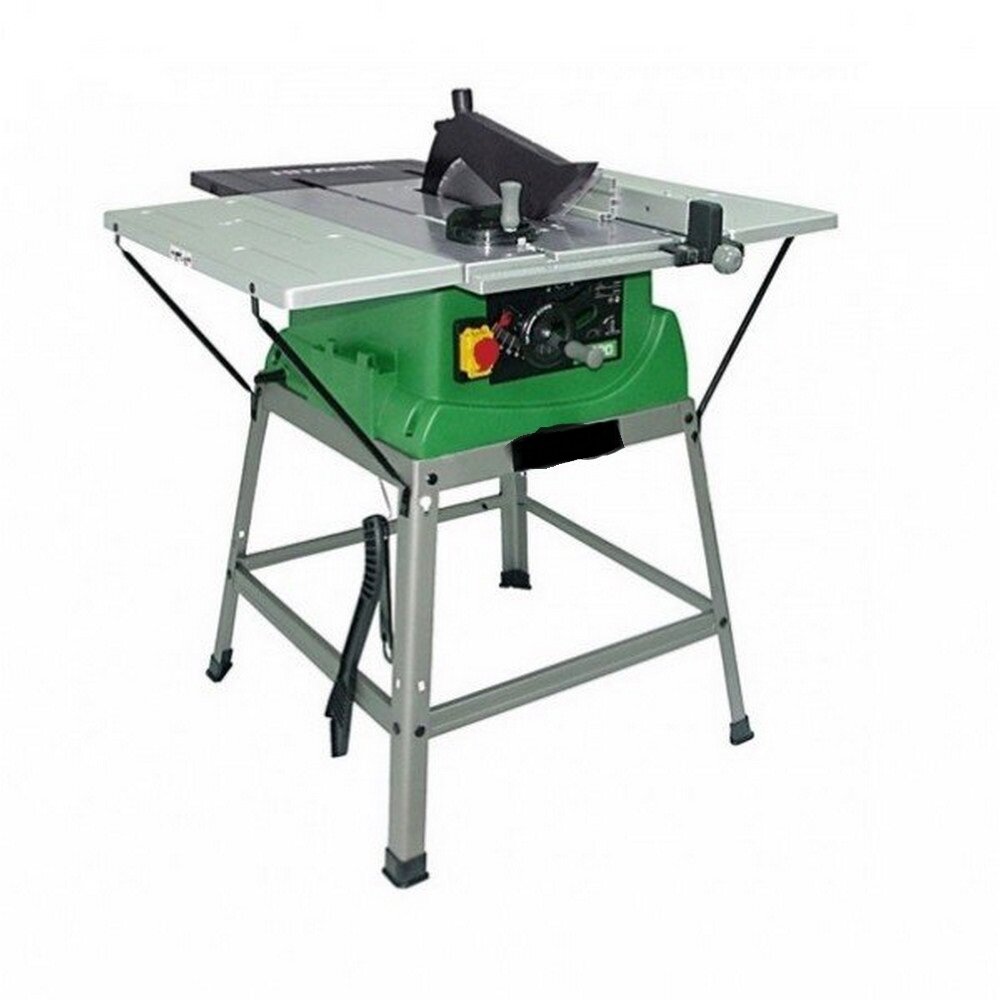

Стационарный круглопильный станок
Устройство представляет собой относительно крупное решение с высокими показателями мощности и продуктивности работы. Чаще всего его применяют на деревоперерабатывающих предприятиях, где необходимо обрабатывать крупные заготовки разной толщины и формы. С помощью приспособления осуществляют пропил глубиной от 70 до 125 миллиметров.
Детали и комплектующие подобного станка выполнены из высококачественного чугуна, что объясняет максимальную устойчивость при использовании. Это гарантирует высокое качество конечного продукта и полное отсутствие вибрации при больших нагрузках. К тому же прибор оборудован мощной силовой установкой, гарантирующей высокую скорость вращения пильного диска. За счёт такой особенности станок свободно решает задачи по распилу материалов с повышенной твердостью. Однако, чтобы работа была максимально продуктивной, иногда приходится использовать трёхфазное питание 380 В.
Типы оборудования
Чтобы рассмотреть все разновидности, потребуется не один десяток обширных статей, так как существует множество узкоспециализированных установок, которые используются только профессионалами. Мы расскажем о самых востребованных вариантах, которые можно приобрести практически в любом городе.
Циркулярная пила
Стационарный круглопильный станок по дереву является отличным вариантом для больших объемов работ и имеет целый ряд преимуществ:
, которая обеспечивает высокое удобство распиловки и заметно снижает вибрацию оборудования. Ее ширина может варьироваться в больших пределах, можно подобрать оптимальный вариант и для листовых материалов, и для небольших элементов.
Форматно-раскроечные станки – один из видов оборудования, который отличается тем, что с его помощью очень удобно работать с листовыми материалами, поэтому он очень популярен среди производителей мебели
- , благодаря которым обеспечиваются максимально комфортные условия работы. В помещении будет гораздо чище, и вам не придется постоянно надевать респиратор для защиты органов дыхания.
- позволяет пилить твердые материалы без потери скорости вращения диска. Двигатель редко работает на предельных нагрузках, поэтому сохраняет надежность на протяжении длительного периода времени.
- , благодаря чему толщина распиливаемых элементов может быть очень большой. Кроме того, можно ставить режущие элементы для разных материалов – как для дерева, так и для пластика, ДСП и даже алюминия.
- , вам достаточно ввести нужные данные в компьютер, и установка сама примет нужное положение. Это очень удобно при большом объеме работ и значительно повышает безопасность эксплуатации, а также исключает возникновение ошибок и просчетов.
Круглопильные станки по дереву – высокопроизводительное профессиональное оборудование

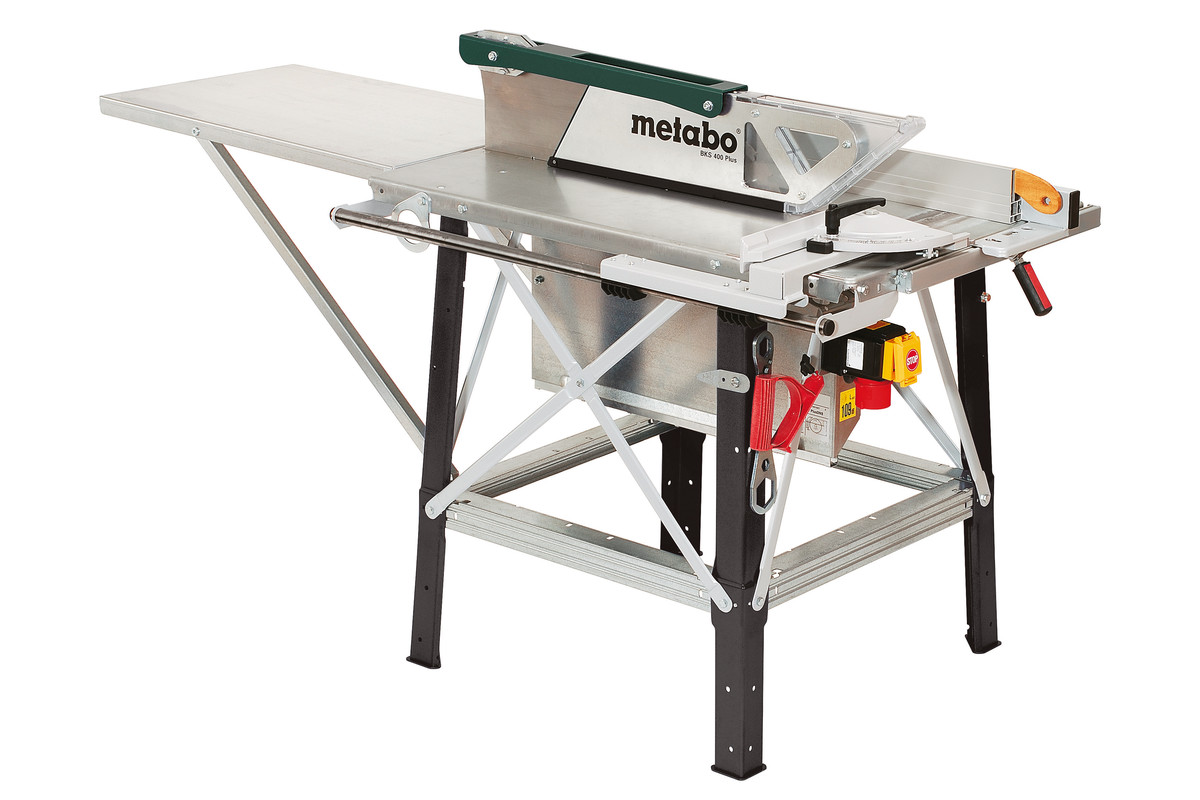

Оборудование с удлинением стола
Этот вариант можно считать полупрофессиональным, так как он сочетает в себе следующие особенности:
, которые возникают при строительстве дома или в других вопросах, не связанных с производством. Хотя стоит отметить, что такой вариант используется и на предприятиях в качестве вспомогательного оборудования и для выполнения отдельных операций.
Этот вариант можно считать золотой серединой между профессиональным и бытовым сегментом
- позволяет значительно увеличить рабочую поверхность в случае работы с заготовками большого размера. В сложенном же состоянии установка занимает немного места, что также очень удобно.
- в случае необходимости, что значительно упрощает транспортировку.
Настольные варианты
Бытовые пильные станки по дереву предназначены для выполнения небольших объемов работ и считаются отличным решением для домашнего использования.
Их самые важные отличия следующие:
- , что упрощает их хранение и весит около 20 килограммов, то есть вы можете при необходимости поставить конструкцию на верстак и после работы убрать ее.
- , поэтому нельзя пилить большие заготовки, максимальная ширина изделий составляет не более 60 см
Бытовые приспособления легки и мобильны, но и производительность невысока
Лобзиковые конструкции
Если вам нужен станок для выпиливания по дереву, то данный вариант именно то, что нужно, посудите сами:
, но на данной конструкции вы можете расположить заготовку на станине и обработать ее максимально аккуратно и точно.
Лобзиковый станок – отличное решение для тех, кому нужно вырезать из дерева сложные элементы
- , что недоступно другим вариантам.
- .
Ленточное оборудование
Станок-пила по дереву с режущим элементом в виде ленты может использоваться как в промышленных масштабах для распускания бревен, так и в более компактных установках, с их помощью можно распиливать доску и брус небольшого размера, а также различные мелкие элементы.
Основные особенности следующие:
, чем при использовании дискового оборудования.
Ленточнопильные станки используются для самых разных целей
- позволяет выставить максимально точные параметры.
- , что очень удобно.
Торцовочные пилы
Этот вариант предназначен для быстрой и точной резки торцов своими руками, но может использоваться и для продольной распиловки элементов небольшой длины, его плюсами можно считать следующие факторы:
Торцовочная пила – самый мобильный вариант из всех
- .
- , что существенно увеличивает ширину обработки.
- , и инструкция по эксплуатации проста.
Анализируем основные характеристики для выбора
Две ключевые настройки у настольных распиловочных станков одинаковые:
- регулировка вылета пильного диска по высоте;
- регулировка пильного диска в сторону под различными углами.
Но помимо качества пила и возможностей, есть и другие характеристики, на которые стоит обратить внимание. Начнем разбирать станок снизу
Устойчивость распиловочного станка
Как известно, циркулярные пилы выпускаются как настольные. Они устанавливаются на стол или какое-нибудь возвышение и крепятся к нему.
С этим видом циркулярных пил все понятно, их устойчивость зависит от качества крепления к рабочей площадке.
Но есть еще пилы, которые выпускаются на опорах в виде регулируемых ножек.
При выборе пил такой конструкции нужно обратить внимание на качество изготовление ножек и толщину металла. А также соотнести с существующим в домашней мастерской напольным покрытием
Лучше всего, если оно бетонное, без неровностей и завалов.
Качество и толщина металла
У недорогих циркулярных пил в большинстве случаев отличается качество, толщина сплава на металлических элементах от своих более дорогих конкурентов не в лучшую сторону. Это одна из причин дешевизны изделия.
Не лишним будет проверить не только работу механизмов, точность изготовления деталей, но и сравнить износостойкость, долговечность металлических частей пилы.
Стол циркулярной пилы
При выборе такого станка обязательно нужно обратить внимание на поверхность стола, потому что нередко в отзывах встречаются жалобы от домашних мастеров, что они кривые. Проверить стол во всех плоскостях можно при помощи обычной линейки, правила или уровня
В большинстве случаев кривые столы попадаются в тех случаях, когда они изготовлены из обычного тонкого металла. Чтобы избежать такой проблемы, бытовые настольные распиловочные станки нужно выбирать со столами изготовленными из толстого алюминия или чугуна.
Толщина стола может составлять 10 мм и это нормально, но некоторые производители делают такие столы полыми. Это значит то, что внутри стола пустота и получается его толщина от 2 до 4 мм. А это очень мало. По этой причине стол быстро выйдет из строя, его может перекосить, он может прогнуться.
При выборе станка это является очень важным моментом, не упустите его. А лучше всего перед тем, как идти покупать станок посмотрите в интернете отзывы, поспрашивайте у знакомых, которые владеют такими станками. Такой способ является наиболее эффективной проверкой, ведь продавцы об этих проблемах могут и не знать.
Дополнительные приспособления для пилы
К дополнительным приспособлениям относятся:
- Толкатель, который выставляется под разными углами.
- Параллельный упор.
- Защита на распиловочном диске.
При выборе такого станка нужно подойти к этому наиболее внимательно. На собранном станке проверить все выше перечисленные пункты
Обратить внимание на устойчивость циркулярки. Посмотреть отзывы, поинтересоваться у людей, которые имеют такие станки
Только после этого остановить выбор на той или иной модели.
Разновидности и характеристики
По типу режущего инструмента выделяют три основных вида станков:
- с дисковой пилой (циркулярные);
- с гибкой пилой;
- со штрипсовой пилой.
По расположению режущего инструмента станки классифицируют на вертикально- и горизонтально- распиловочные.
В промышленном производстве и бытовом пользовании при резке дерева обычно используют станки с дисковыми или гибкими пилами, а штрипсовые нашли широкое применение в сферах обработки камня.
Подобные станки предусматривают установку резака на специальную конструкцию или раму. В зависимости от вида модели пила может двигаться прямо (для резки изделий малой или средней твердости) и криволинейно (для работы с особо прочными материалами).
Распиловочный станок по дереву можно собрать своими руками в домашних условиях.
Циркулярные станки по дереву с диском – экономически выгодный вариант, при правильной конструкции позволяет сэкономить до 50-70 % затрат. Главная сложность – электрическая часть, ее должен выполнять профессионал.
Также важно сконструировать противопожарный щит. Ремонт и обслуживание проводить будет значительно проще, когда вы сами его собирали
Несмотря на неоспоримый плюс в виде цены, самодельные станки имеют некоторые недостатки.
При неправильной конструкции работа на самодельном циркулярном станке по дереву может привести к травмам, возгоранию. Работа с таким инструментом является потенциально опасной.
Самодельный распиловочный станок имеет минимальный набор функций, простейшую конструкцию. Это может подвести при увеличении объемов работ. Отсутствуют гарантии, сертификаты качества, поэтому при любых поломках могут потребоваться значительные вложения.
С гибкой пилой
Для работ с деревом используют исключительно ленточные распиловочные станки. Также существуют канатные и цепные (баровые), но они применяются для гранита, мрамора и других горных пород. Основные варианты пиления на ленточных станках: поперечное, продольное и криволинейное.
Подобные инструменты по дереву делятся на напольные и настольные. Напольные состоят из цельнолитой конструкции, благодаря высокой производительности и мощности применяются в промышленности. Настольные конструкции удобны для ручного бытового использования. Могут быть установлены на стол или верстак, некоторые модели имеют в комплекте специальную подставку.
В зависимости от модели станок может быть оснащен двумя или тремя шкивами для натяжки режущей ленты. Один соединяется с двигателем, является приводным. Для сохранения пилы при контакте с металлическим шкивом используют специальный бандаж из резины, ПВХ или пробки. Распиловочные станки по дереву, оснащенные щеткой и с закрытыми подшипниками на шкивах, более надежны.
| Плюсы | Минусы |
|---|---|
| низкое потребление электроэнергии, высокий объем продукции на выходе, тихая работа, безопасность, маленькое количество отходов, большая высота пропила – до 360 миллиметров | максимальная скорость подачи дерева немного более метра в минуту, сложность пользования с хвойными породами, смола мешает ленте, ухудшается точность распила, малая производительность |
Обзор модели «Макита 27-04»
Указанный строгально-распиловочный станок «Макита» многими ценится за довольно плотное пильное полотно. При этом оборотов оно способно в минуту развивать около 3 тыс. Из особенностей также следует отметить наличие специального удлинителя на столе. С его помощью можно работать с длинными заготовками. Высоту пропила распиловочно-строгальный станок «Макита 27-04» регулировать позволяет при помощи небольшого винта. Упор в данном случае устанавливается горизонтально. Косые планки у устройства позволяют без каких-либо проблем менять положение заготовки. В стандартный комплект станка «Макита 27-04» входят ключи, а также стойки.
Производители распиловочных станков
Строительные магазины заполнены всевозможными вариантами подобного оборудования, поэтому быстро выбрать нужную модель бывает сложно. Эксперты рекомендуют присмотреться к агрегатам известных производителей, качество которых подтверждено положительными отзывами пользователей:
- Makita Corporation – основная деятельность японской корпорации связана с выпуском электро- и бензоинструмента профессионального типа для строительных работ. В ассортимент входит свыше 1000 моделей, обеспечивающих эффективную обработку любых материалов. К плюсам агрегатов относят надежность двигателей, качество комплектующих. Их часто используют для работ, характеризующихся экстремальными нагрузками.
- Metabowerke GmbH – немецкая компания производит оборудование для промышленной и ручной обработки материалов. Основной слоган торговой марки Metabo «когда нужна надежность» гарантирует пользователям покупку мощного, прочного и эргономичного инструмента, который обеспечивает эффективность строительных работ в самых жестких условиях.
- JET Equipment & Tools – американский производитель металло- и деревообрабатывающего оборудования. В 1988 году компания была поглощена швейцарским концерном «Вальтер Майер АГ». Сборка бытовых станков осуществляется в США, Германии, Китае. Профессиональные агрегаты поставляются в основном из Тайваня. Ежегодно инженеры разрабатывают новые товары, проектирование которых улучшено в соответствии с требованиями рынка. Контроль качества всех этапов производства позволяет выпускать надежные агрегаты.
- TechTronic inductries – японская компания разрабатывает, производит и продает электроинструменты и садовую технику под брендом Ryobi. Сборку всей продукции осуществляют на собственных заводах в США, Германии, Китае. Популярность моделей обусловлена высоким качеством, оснащением инновационными технологиями, возможностью осуществления большинства поставленных задач, низкой ценой.
- Einhell Germany AG – немецкая компания выпускает инструменты для строительных, ремонтных работ, сада и отдыха. Ее инновационные продукты представлены на рынках более 90 стран. Сборку моделей осуществляют преимущественно на предприятиях Азии. В своей работе фирма придерживается принципа совмещения простых решений с высоким качеством, что позволяет выпускать товары по доступной цене.
- Black+Decker – американская компания выпускает садовую технику, электроинструмент для строительных работ, мелкие бытовые агрегаты. К плюсам бренда относят постоянное обновление ассортимента, модели которого помогают решить большинство задач по обустройству дачи, дома.
- Ставр – российский производитель строительного электрического инструмента и оборудования для работ в саду. Все модели проходят тщательную проверку качества и эксплуатационных характеристик. Доработка с учетом требований заказчика позволяет выпускать на рынок эргономичные, надежные и безопасные агрегаты.
- Калибр – российская компания выпускает строительный и садовый инструмент по низкой цене. Ассортимент включает модели, технические параметры которых обеспечивают их регулярное применение в быту. Товары привлекают отсутствием наворотов, дополнительных изысков.
- Зубр ОВК – российская фирма по производству строительного оборудования. Устройства бренда ценят за высокую надежность, качество, удобство эксплуатации, низкую цену. За счет постоянного обновления ассортимента и усовершенствования ранее выпущенных агрегатов компании удается своевременно удовлетворять растущие потребности пользователей.
- Bosch – немецкая корпорация является надежным поставщиком строительного инструмента и бытовой техники. Лидирующие позиции бренда на рынке обусловлены качеством, надежностью и функционалом продукции.
- Proma-group – чешская промышленная группа компаний производит свыше 600 позиций универсального дерево- и металообрабатывающего оборудования ручного, автоматического типа. Все материалы и комплектующие перед отправкой на предприятия сборки проходят тщательное тестирование, что гарантирует качество товаров, соответствие принятым стандартам.
Особенности циркулярной пилы
Знания этих особенностей крайне важны, вы должны учитывать режимы функционирования пилы, знать тип нагрузок и принимать все возможные меры по усилению наиболее важных узлов. Только при таком подходе можно добиться длительной и безопасной работы самодельного станка.
Какие общие особенности деревообрабатывающих механизмов?
Высокая скорость движения зубьев пилы. Так обеспечивается качество распиливания. Но большие обороты диска пилы становятся причиной серьезных травм, во время изготовления станка надо уделять очень большое внимание технике безопасности. В обязательном порядке должны быть установлены все устройства, имеющиеся на промышленных экземплярах
Не стоит думать, что некоторые из них лишние, и вы сможете в лучшую сторону модернизировать заводские образцы. Все пункты правил техники безопасности написаны кровью травмированных людей, не повторяйте трагические ошибки. . Прочность всех узлов
Прочность всех узлов
Имеется в виду не способность выдерживать значительные статические нагрузки, хотя и это очень важно. Стол может без проблем воспринимать большие усилия такого вида, но в то же время вибрировать от воздействия даже относительно незначительных динамических разнонаправленных нагрузок. Такое состояние не оказывает негативного влияния на технику безопасности, но заметно ухудшает качество распила. На поверхности пиломатериалов заметны следы зубьев, сложно выдерживать заданные линейные размеры и т
д.
На поверхности пиломатериалов заметны следы зубьев, сложно выдерживать заданные линейные размеры и т. д.
Противопожарная и электрическая безопасность. Абсолютно все электрические приборы, двигатели, пускатели и прочую специальную арматуру необходимо монтировать в строгом соответствии с требованиями ПУЭ. Надо знать, что сухие опилки не только отлично горят, но и при определенной концентрации в воздухе образуют взрывоопасную смесь. Кстати, горящие опилки трудно погасить, они плавают по воде и продолжают гореть.
Не надо делать самый простой станок за счет устройств по технике безопасности, строго выполняйте рекомендации конструкторов. Определитесь что вам нужно, деревообрабатывающий станок или свежие проблемы?
Makita 2704
Основные характеристики:
- Мощность — 1650 Вт
- Диаметр диска — 255 мм
- Посадочный диаметр диска — 30 мм
- Частота вращения — 4800 об/мин
- Глубина пропила — 91 мм
- Угол наклона — 45°
Пильный стол и приспособления. Этот распилочный станок имеет мобильную конструкцию и весит 35 кг. Его можно установить на любую горизонтальную поверхность, закрепив для надежности четырьмя болтами. Рабочий стол изготовлен из литого алюминия. Угловой и параллельный упор закрепляются в необходимом положении быстродействующими зажимами, что экономит время мастера.
Двигатель и пильный диск. Электродвигатель мощностью 1650 Вт защищен от перегрузок и оснащен устройством плавного пуска. Диск размером 255х30 мм вращается с частотой 4800 оборотов в минуту, обеспечивающей высокое качество получаемого среза.
Функциональность. Вылет диска плавно регулируется в пределах от 0 до 91 мм. Его можно наклонить на угол до 45 градусов. Для удаления пыли предусмотрен патрубок подключения к аспирационной машине.
Регулировка вылета диска Makita 2704.
Регулировка скоса Makita 2704.
Безопасность. Станок оборудован прозрачным кожухом диска, защитой от непреднамеренного включения и тормозом, останавливающим механизм в течение нескольких секунд.
Плюсы Makita 2704
- Продуманная конструкция с удобными настройками.
- Качественная сборка.
- Высокая производительность.
- Большая глубина реза.
- Предусмотрены штатные места для хранения принадлежностей.
- Защита двигателя от перегрузок.
- Безопасность эксплуатации.
Минусы Makita 2704
- Пластмассовые шестерни узла подъема диска.
- Все механизмы требуют тщательной первоначальной настройки.
- При значительном весе не очень удобно переносить и монтировать.
Что такое распиловочный станок для ДСП
Станок для распила ДСП представляет собой прочный стол плоской и ровной столешницей, на нем на кронштейне установлена циркулярная пила. Для распила ДСП перемещается по поверхности столешницы в сторону диска пилы, направляя на нее линию реза.
Когда нужен распиловочный станок
При раскрое ДСП для обшивки сарая можно обойтись и обычными инструментами. Устройство для распила требуется в следующих случаях:
- большой объем работы;
- требуется ровная поверхность реза;
- требуется точно раскроить ДСП.
Станки для распила ДСП находят применение, прежде всего на мебельных фабриках и в мастерских. Там они выступают в роли основного производственного оборудования, выполняя как массовый раскрой, так и фасонную обработку деталей мебели.
Применение распиловочного станка
