Виды систем для обогрева пола
Есть две принципиально разные системы, рассмотрим их сильные и слабые стороны. Выбор схемы повлияет на комфортность пребывания в жилых помещениях, имейте это в виду во время принятия решения, учитывайте не только технические параметры различных схем, но и особенности помещений и существующих отопительных систем.
Водяной теплый пол
Позволяет получать равномерный подогрев пола, совместим с некоторыми существующими системами отопления домов старой застройки. К недостаткам относится сложность оборудования и монтажных работ и высокая сметная стоимость. Кроме того, водяная система уменьшает высоту помещения минимум на 10 см за счет бетонной стяжки. Для создания монтажной схемы помещение разбивается на отдельные участки с учетом размеров и конфигурации пола, каждый контур должен иметь примерно одинаковую длину труб, в противном случае нагрев будет неравномерным по площади. В зависимости от технологии строительства водяной пол может иметь несколько схем монтажа.
По бетонному основанию. Состоит из слоя теплоизоляции по бетонному основанию, металлической сетки для укладки труб, трубопроводов, верхней стяжки и финишного полового покрытия.
Полистирольная. Более современный метод укладки водяного теплого пола, цементно-песчаной стяжки делать нет надобности. На теплоизоляционный слой укладываются специальные полистирольные плиты с местами для фиксации пластиковых трубопроводов. Готовая разводка накрывается гипсоволоконными плитами, на которые укладывается финишное половое покрытие.
Общий недостаток водяного подогрева пола – аварийные ситуации имеют очень серьезные последствия. Наиболее сложные элементы водяного теплого пола смесительный узел и коллектор.
Описание видов смесительных узлов
Смесительный узел обеспечивает постоянную и сбалансированную циркуляцию нагретой воды по уложенным контурам, изменяет скорость движения, самостоятельно поддерживает заданную температуру нагрева пола и теплоносителя. В зависимости от конструкционных особенностей может иметь несколько видов:
- с последовательным соединением водяного насоса и двухходовым термоклапаном;
- с последовательным соединением водяного насоса и трехходовым термоклапаном;
- с последовательным соединением водяного насоса, трехходовой термоклапан функционирует со сходящимися в одном узле потоками;
- с параллельным присоединением водяного насоса, термоклапан двухходовой;
- водяной насос подсоединен параллельно, термоклапан трехходовой.
Смесительный узел для теплого пола
Каждая схема имеет свои особенности, подбор осуществляется с учетом технических параметров и количества контуров подогрева.
Разводка труб для радиаторов и теплого водяного пола
Распределительные коллекторы
Предназначены для подключения в одном месте всех отопительных устройств системы подогрева пола. В зависимости от номенклатуры и количества дополнительного специального оборудования могут быть простыми и усовершенствованными. Простые не имеют никакой арматуры и служат только для соединения фитингов. Усовершенствованные имеют датчики контроля, устройства исполнения, измерительные приборы и т. д.
Электрический и инфракрасный теплый пол
В электрических системах проводка делается кабелями, нагревающими половые покрытия. Этот вариант считается устаревшим, компании-производители предлагают более современное решение теплых полов с использованием электроэнергии – инфракрасные. Для подогрева применяются специальные пленки с карбоновыми нагревательными элементами.

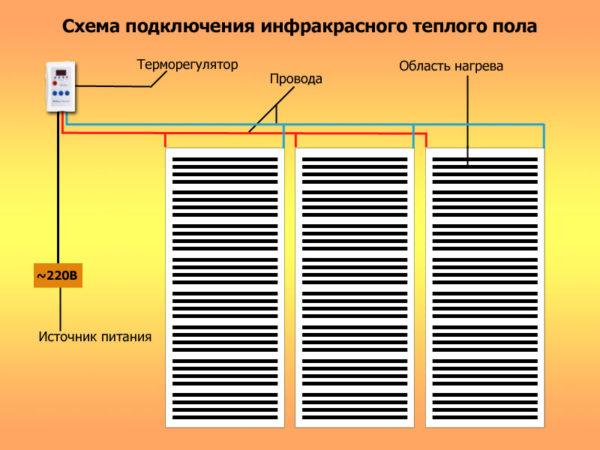

Инфракрасный теплый пол
Преимущества теплых полов с подогревом электроэнергией – простота монтажа и отсутствие мокрых этапов.
Монтаж инфракрасного теплого пола
Еще одно достоинство – терморегулятор можно установить в любом незаметном месте, габариты устройства всего несколько сантиметров.
Установка терморегулятора
Крепление подключенного терморегулятора
Для подогрева помещений требуется, чтобы нагреватели имели максимальную мощность в пределах 100 Вт на квадратный метр, а среднее значение потребляемой мощности 20–40 Вт. Такие эксплуатационные характеристики существенно упрощают процесс монтажа, незначительное увеличение потребления электрической энергии часто не требует предварительных согласований с владельцами компаний. Именно для этого варианта дадим пошаговую инструкцию установки.
Какие трубы подойдут для комбинированной системы отопления
Трубы выбирают с металлической прослойкой, которая препятствует излишнему расширению при нагревании
Изделия выбираются с учетом качества, стоимости, надежности, срока эксплуатации и простоты монтажа.
Медные трубы быстро нагреваются и эффективно отдают тепло, контуры из таких элементов отличаются отличными техническими характеристиками и стойкостью к коррозии, эксплуатируются 50–80 лет. Изделия стоят дорого, монтаж осуществляется только специалистами из-за сложности работы с медью.
Полипропиленовые трубы выпускаются с алюминиевым и стекловолокнистым армированием. В первом виде металлическая прослойка удерживает полимер от излишнего расширения. Требуется мастерство при сварке, т. к. часто происходит расслаивание материалов. Трубы со стекловолокном представляют прочные и качественные изделия за счет монолитности.
Металлопластиковые трубы отличаются приемлемыми показателями и применяются для радиаторного контура и теплого пола. Внутри располагается слой полипропилена с гладкими стенками, который не разрушается и не окисляется. Полиэтилен соединяется с алюминиевой трубой клеевой прослойкой. Монтируются изделия легко и не требуют специальных навыков, трубы гнутся, соединения выполняются прессовыми или резьбовыми фитингами.
Схемы подключения
Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.
В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.
Через отдельный ввод
При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.
А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.
Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.
Через вертикальную разводку
Основная цель такой схемы — процесс восстановления существующей радиаторной системы.
Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.
При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.
Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.
Последовательность действий по данной схеме:
- установка новых обменников теплом на место ранее используемых радиаторов;
- параллельная фиксация вторичного контура от пола с подогревом.
Важно! При проведении процесса обязательно применение ПВХ труб одной длины
Однотрубная система
Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.
Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.
Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.
Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.
При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.
Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.
Можно ли смонтировать водяные теплые полы в квартире от центрального отопления?
Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.
Какие проблемы могут возникнуть?
Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:
- Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
- Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
- Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.
Какая альтернатива существует?
Если сделать теплый пол в квартире, запитанный от центрального отопления нет никакой возможности, можно выбрать альтернативные пути обустройства подогрева пола. Например, электрическую конструкцию.
Она является достаточно простой для монтажа, сделать ее можно своими руками. Также электрический теплый пол практически не влияет на отопление других квартир. Хотя здесь уже нужно учитывать мощность электрической сети.
Электрический пол на основе нагревательных матов – лучшее решение для небольших площадей
Еще одним преимуществом альтернативного электрического обогрева пола является его полная законность. Современные терморегуляторы делают представленную конструкцию очень удобной для эксплуатации и позволяют снижать потребление электроэнергии. Включать такой обогрев можно даже летом, в отличие от водяной, которая работает только в отопительный период (если система подключена к батарее, если же подключение осуществлено к ГВС, то пользоваться водяными полами можно круглый год).
Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные варианты монтажных схем такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:
- Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.
Самый простой и менее надежный способ подключения
Ручная регулировка с помощью балансировочного клапана
Схема с регулированием температуры с помощью трехходового клапана
Клапан К3 служит для регулировки температуры теплого пола с помощью обратки
Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:
Следует учесть, что монтировать водяной теплый пол от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.
Заключение и выводы
Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.
Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.
Виды батарей
Радиаторы делают из разных материалов. Они бывают:
- чугунные;
- стальные;
- алюминиевые.
У каждого металла – свои плюсы и минусы, которые необходимо учитывать при замене.
Чугунные
Они имеют рабочее давление от 9 бар. Что касается других характеристик, то они такие:
- высота – 350-1500 мм;
- глубина – 50-140 мм.
Такие батареи, хотя и начали использоваться очень давно, до сих пор весьма популярны. Их основные преимущества:
- сравнительно невысокая цена;
- возможность добавлять секции;
- долговечность;
- возможность использовать с любым теплоносителем;
- высокий КПД.
Если же говорить о недостатках, который надо принять во внимание при сравнении, что лучше теплый пол или батареи из чугуна, то они тоже весьма существенны:
- Комната долго нагревается после того, как батареи включили.
- Теплоотдача чугунных батарей составляет 110 Вт на секцию, что довольно мало.
- Нужно много теплоносителя.
- Такие батареи много весят.
- Как правило, дизайн разнообразием не отличается.
Алюминиевые и биметаллические
Они появились позже чугунных, но быстро завоевали популярность. Пользователи ценят:
- высокую теплоотдачу;
- удобство монтажа
- экономичность;
- маленький вес.
У биметаллических батарей большинство этих недостатков устранено.
Стальные
Такие батареи бывают двух видов::
- панельные;
- трубчатые.
Рабочее давление может составлять от 5 до 16 бар. Стальные радиаторы дают температуру до 120°С. Габариты у них могут быть такие:
- высота – 200-900 мм;
- глубина – до 225 мм.
Стальные батареи по сравнению с другими намного долговечнее. Есть у них и другие преимущества:
- высокая теплоотдача;
- надежность;
- прочность;
- невысокая стоимость;
- простой монтаж;
- разные варианты подключения.
Радиаторы – как основной источник отопления жилого помещения
Радиаторы отопления долгое время использовались и с успехом применяются в наши дни как основные отопительные приборы в помещениях. Они имеют три очень важных достоинства:
- батареи долгое время могут отдавать накопленное тепло;
- сравнительно низкая стоимость выполнения монтажных работ и комплектующих;
- хорошая ремонтопригодность.
Первое утверждение, к сожалению, в условиях современных реалий теряет свою актуальность, так как батареи сейчас чаще всего устанавливают алюминиевые, а они имеют низкую энергоемкость. Наиболее удачными для обогрева помещений являются чугунные радиаторы отопления. Что касается стоимости материалов и монтажных работ, то радиаторные системы значительно дешевле «теплых полов». На ремонтопригодности не стоит останавливаться, так как всем понятно: к чему лучше доступ, то и проще отремонтировать.
Недостатков у такого отопления тоже немало. Среди основных можно отметить:
- создание конвекции;
- может портить дизайн помещения;
- более сухой воздух в области установки радиаторов.
Радиаторы по своей сути являются конвекторами и создаваемый ими так называемый тепловой сквозняк зачастую приводит к появлению ощущения дискомфорта.
Батареи создают восходящие потоки теплого воздуха, в которых концентрация влаги значительно ниже, чем в центре комнаты. Находясь длительный промежуток времени вблизи от радиаторов отопления, человек дышит более сухим воздухом, что может негативно сказаться на его самочувствии.
Виды систем для обогрева пола
Есть две принципиально разные системы, рассмотрим их сильные и слабые стороны. Выбор схемы повлияет на комфортность пребывания в жилых помещениях, имейте это в виду во время принятия решения, учитывайте не только технические параметры различных схем, но и особенности помещений и существующих отопительных систем.
Водяной теплый пол
Позволяет получать равномерный подогрев пола, совместим с некоторыми существующими системами отопления домов старой застройки. К недостаткам относится сложность оборудования и монтажных работ и высокая сметная стоимость. Кроме того, водяная система уменьшает высоту помещения минимум на 10 см за счет бетонной стяжки. Для создания монтажной схемы помещение разбивается на отдельные участки с учетом размеров и конфигурации пола, каждый контур должен иметь примерно одинаковую длину труб, в противном случае нагрев будет неравномерным по площади. В зависимости от технологии строительства водяной пол может иметь несколько схем монтажа.
- По бетонному основанию. Состоит из слоя теплоизоляции по бетонному основанию, металлической сетки для укладки труб, трубопроводов, верхней стяжки и финишного полового покрытия.
Укладка пенополистирола
Разводка труб
Укладка сетки
Крепление трубы к сетке
- Полистирольная. Более современный метод укладки водяного теплого пола, цементно-песчаной стяжки делать нет надобности. На теплоизоляционный слой укладываются специальные полистирольные плиты с местами для фиксации пластиковых трубопроводов. Готовая разводка накрывается гипсоволоконными плитами, на которые укладывается финишное половое покрытие.
Маты IPS, укладка
Маты для теплого водяного пола
Общий недостаток водяного подогрева пола – аварийные ситуации имеют очень серьезные последствия. Наиболее сложные элементы водяного теплого пола смесительный узел и коллектор.
Описание видов смесительных узлов
Смесительный узел обеспечивает постоянную и сбалансированную циркуляцию нагретой воды по уложенным контурам, изменяет скорость движения, самостоятельно поддерживает заданную температуру нагрева пола и теплоносителя. В зависимости от конструкционных особенностей может иметь несколько видов:
- с последовательным соединением водяного насоса и двухходовым термоклапаном;
- с последовательным соединением водяного насоса и трехходовым термоклапаном;
- с последовательным соединением водяного насоса, трехходовой термоклапан функционирует со сходящимися в одном узле потоками;
- с параллельным присоединением водяного насоса, термоклапан двухходовой;
- водяной насос подсоединен параллельно, термоклапан трехходовой.
Смесительный узел для теплого пола
Каждая схема имеет свои особенности, подбор осуществляется с учетом технических параметров и количества контуров подогрева.
Разводка труб для радиаторов и теплого водяного пола
Распределительные коллекторы
Предназначены для подключения в одном месте всех отопительных устройств системы подогрева пола. В зависимости от номенклатуры и количества дополнительного специального оборудования могут быть простыми и усовершенствованными. Простые не имеют никакой арматуры и служат только для соединения фитингов. Усовершенствованные имеют датчики контроля, устройства исполнения, измерительные приборы и т. д.
Электрический и инфракрасный теплый пол
В электрических системах проводка делается кабелями, нагревающими половые покрытия. Этот вариант считается устаревшим, компании-производители предлагают более современное решение теплых полов с использованием электроэнергии – инфракрасные. Для подогрева применяются специальные пленки с карбоновыми нагревательными элементами.
Инфракрасный теплый пол
Преимущества теплых полов с подогревом электроэнергией – простота монтажа и отсутствие мокрых этапов.
Монтаж инфракрасного теплого пола
Еще одно достоинство – терморегулятор можно установить в любом незаметном месте, габариты устройства всего несколько сантиметров.
Установка терморегулятора
Крепление подключенного терморегулятора
Для подогрева помещений требуется, чтобы нагреватели имели максимальную мощность в пределах 100 Вт на квадратный метр, а среднее значение потребляемой мощности 20–40 Вт. Такие эксплуатационные характеристики существенно упрощают процесс монтажа, незначительное увеличение потребления электрической энергии часто не требует предварительных согласований с владельцами компаний. Именно для этого варианта дадим пошаговую инструкцию установки.
Схема «Ленинградка»
«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома. Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах необходимо применять принудительную подачу теплоносителя.
Достоинствами этой схемы являются:
- экономный расход материалов;
- легкий монтаж;
- длительная надёжная эксплуатация;
- возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.
Ленинградка» не лишена существенных недостатков:
- невозможность поддерживать одинаковый температурный режим во всех помещениях;
- горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
- большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.
Виды терморегуляторов. Подключение терморегулятора теплого пола.
При монтаже теплого пола при помощи нагревательного кабеля, подключение инфракрасного обогревателя теплого пола осуществляется только с использованием специально купленного или идущего в комплекте терморегулятора.
Как работает терморегулятор, разновидности терморегуляторов
Принцип работы терморегуляторов заключается в поддержании заданной температуры на одном уровне. Т.е. информация идет от датчика температуры, установленного в определенном месте под напольным покрытием. В случае, остывания или перегрева пола срабатывает реле, включающее или выключающее нагрев кабеля. Существуют различные модели терморегуляторов. Обычные механические, температура которых регулируется с помощью колесика на панели управления. И с электронным дисплеем. На таких терморегуляторах используется два варианта управления – кнопочное и сенсорное.
Помимо основной функции некоторые модели могут работать по таймеру, что позволяет сэкономить электроэнергию. Умные сенсорные модели позволяют устанавливать сразу несколько временных промежутков включения. На этом их преимущества относительно механических или бюджетных электронных моделей не заканчивается. Некоторые термостаты способны анализировать температуру прогрева воздуха в помещении со срабатыванием автоматики при достижении определенных показателей температуры.
Оптимальное место для терморегулятора
При подключении регулятора теплого пола с системой дополнительного контроля наружного воздуха стоит обратить внимание на то, чтобы на него не попадали прямые солнечные лучи, отсутствовал сквозняк и крепление было не на наружной, а на межкомнатной (внутридомовой) стене. Прибор не стоит устанавливать ниже 40 см от поверхности пола
Остальных критериев по выбору высоты нет. Следует только учесть удобство пользования и расположение температурного датчика, для удобства монтажа. Терморегуляторы по большей части не являются влагостойкими. Поэтому при монтаже теплого пола в ванных или саунах, их устанавливают в соседних помещениях.
Помимо самого термостата, существует некоторые моменты по подключению датчика теплого пола. Расстояние от стены должно быть не менее 50 см, а сам наконечник должен располагаться между витками нагревательного провода. Если рассматривать пленочный пол, то требования все те же, единственное отличие в расположении датчика на полосе нагрева карбоновой пленки.
Начнем с того, куда должен крепиться регулятор теплоты. Для него в стене сверлится обыкновенное отверстие с помощью коронки 68 мм под розетку.
Глубину стоит чуть увеличить, т.к. проводов в приборе достаточно много. Питающий провод должен быть отдельный от других розеток. Его следует тянуть от щитка выключателей с введением в схему отдельного АЗВ (автоматический защитный выключатель). Кабель, как правило, достаточно выбрать с жилами на 2,5 мм. Все зависит от обогреваемой площади, соответственно от потребляемой мощности. АЗВ берут на 16 ампер. Далее подготавливают штробу. Делают ее с учетом крепления внутри двух гофр отдельно датчика температуры и отдельно всей остальной проводки. Это связано с тем, что датчики иногда выходят из строя и доставать, а главное монтировать обратно термодатчик в готовой схеме монтажа будет намного удобнее.
Электрический монтаж регулятора выглядит следующим образом
Питание 220В подключается к «1 и 2» контакту, важно соблюдать полярность фазы и нуля. Сам теплый пол подключается к контактам «3 и 4» и подключение датчика теплого пола (температуры) осуществляется в разъемы «6 и 7»
После подключения еще раз проверьте правильность установки наконечников проводов в нужные гнезда контактов. После чего можно делать пробный запуск. Пробный запуск выполняйте на этапе монтажа, чтобы, в случае чего, не пришлось вскрывать напольное покрытие или стеновую штробу.
Если происходит изменение температуры как по факту, так и по показаниям на дисплее терморегулятора, то все работает и можно завершать монтажные работы. В случае, если идет нагрев теплых полов, а показания температуры на регуляторе не меняются, то возможно не исправен или не правильно подключен термодатчик. Тогда необходимо еще раз все тщательно проверить.
Подключение терморегулятора к пленочному полу.
Схема подключения практически ничем не отличается от схемы с помощью греющего кабеля. Отличие в том, что датчик температуры монтируется без гофры. Головка датчика ложится на черную греющую полосу карбоновой пленки.
Разбор заблуждений
Равномерное отопление теплыми полами.В ногах температура выше, над головой – ниже, и это хорошо, т.к. равномерно и физиологично. Полный бред! Наша задача – обеспечить не равномерный, а наоборот локальный нагрев помещения в зонах окон, наружных стен, углов, уличных дверей. Нам нужно остановить холодные потоки от этих поверхностей.
Экономичность теплого пола?! Как может быть экономичной система, которая медленно реагирует на изменения? В комнате стало жарко – а теплый пол сбавит мощность только через пару часов. Где экономия?
Теплый пол для аллергиков – полный бред!Явление «сухой возгонки пыли» начинается при температурах более 90оС. Запах пыли от радиаторов идет только потому, что их забывают мыть в принципе. С температурой в данном случае это не связано.
Теплый пол сохраняет влажность.Зимой воздух на улице сухой сам по себе: 0,39г/кг. Летом – влажный – 10г/кг. Влажность воздуха не зависит от температуры теплых полов или радиаторов.
Если есть заблуждения, которые я упустил – наберите мне, обсудим и добавлю в статью.
Схема с трехходовым клапаном
В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.
Она включает в себя:
наличие радиаторов отопления с нагревом до 70-80С
отдельный контур ТП со средней температурой воды в 40С
Главный вопрос здесь – как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.
Проблема решается при помощи трехходового термостатического клапана.
Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.
Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.
Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?
Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот – перегретая сверх нормы.
Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться. Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.
Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.
Достоинства такой комбинированной схемы с трехходовым клапаном:
простой монтаж
доступная цена оборудования
Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.
Процесс установки водяного теплого пола
Первым этапом в решении задачи, как сделать теплые полы от водяного отопления, является составление проекта. Необходимо нарисовать план помещения с указанием размеров отдельных комнат и расположения стояков. Около стояка, к которому будет выполняться подключение, следует поместить коллекторный узел. С одной стороны к этому устройству подключается центральное отопление, а с другой – трубы системы «теплый пол». В коллекторном узле имеется датчик температуры, который позволяет контролировать нагревание теплоносителя. Также в устройстве может быть вентиль или клапан, с помощью которого устанавливается определенная температура для каждого контура.
Система водяного теплого пола требует обязательного смешивания горячей воды подающей трубы с холодной из обратного трубопровода. Это происходит в коллекторном узле, который дополнительно называют смесительным узлом. Объясняется это тем, что иногда на подаче может быть достаточно высокая температура, при которой находиться на полу не совсем комфортно. Прибор в смесительном узле, контролирующий температуру теплоносителя, дает сигнал о необходимости добавления холодной воды.
Для безупречной и эффективной работы системы водяного теплого пола необходим монтаж циркуляционного насоса. Он предназначен для обеспечения определенной скорости воды по контуру теплого пола.
Следующим шагом будет выбор типа труб для водяной системы теплого пола. Для этой цели используются трубы из металлопластика или сшитого полиэтилена. Однако последнее время отмечается популярность гофрированных нержавеющих труб. Этот материал характеризуется гибкостью, надежностью и сравнительно низкой стоимостью, ниже, чем цена металлопластиковых изделий. Кроме того трубы имеют долгий эксплуатационный срок и пока не имеют подделок. Единственным недостатком гофрированной трубы можно назвать высокое сопротивление потоку теплоносителя из-за ребристой поверхности.
Также важно определиться со способом укладки труб водяного контура. Популярными считаются два метода: «улитка» и «змейка»
Проще укладывать трубы змейкой, но улитка равномернее прогревает поверхность пола, отсутствует чередование теплой и холодной зоны.
Диаметр труб для водяного теплого пола и их длина имеют не меньшее значение. В большинстве случаев используется труба сечением 16 мм, что касается протяженности контура, то здесь за основу берется норматив 4-5 метров для обогрева одного квадрата площади.
