Как устроен бензопильный карбюратор?
Основное назначение карбюратора – смешивать горючее с воздухом в необходимых пропорциях. Если последние нарушаются, это практически мгновенно отражается на работе двигателя.
Карбюратор бензопилы Stihl MS 181 C BE
Бензопильные карбюраторы могут отличаться конструкцией. Однако базовые их элементы и принцип работы остаются примерно одинаковыми.
Устройство карбюратора:
Это аэродинамическая трубка, поперёк которой располагается воздушная заслонка – с её помощью регулируется интенсивность подачи воздуха.
Эта часть находится там, где трубка основы ссужается – здесь скорость воздушного потока повышается, т.е. воздух всегда подаётся в карбюратор под некоторым давлением.
На этом участке происходит контакт горючего с потоком воздуха. В распылитель топливо попадает из поплавковой камеры через жиклёр (дозатор).
- Поплавковая камера
Это ёмкость, позволяющая удерживать топливную смесь в стабильном состоянии.
Конструктивная схема карбюратора бензопилы
Работает бензопильный карбюратор по следующему принципу:
- при запуске двигателя главная заслонка открывается и в воздушный канал с определённой скоростью подаётся струя воздуха;
- скорость воздушного потока, равно как и уровень поплавка в камере регулируются положением заслонки, а именно за счёт разницы давления в поплавковой камере и воздушном канале;
- горючее из поплавковой камеры всасывается в жиклёр, а оттуда – в диффузор;
- проходя через диффузор, воздух захватывает поступающее туда топливо;
- образовавшаяся смесь подаётся в полости цилиндров по впускным каналам.
Принцип работы карбюратора бензопилы
Давление в поплавковой камере приблизительно равно атмосферному, а вот в воздушных каналах карбюратора при запуске двигателя бензопилы возникает разряжение. Открытие заслонки приводит к увеличению интенсивности подачи воздуха. В результате в карбюратор поступает больше топлива, а количество оборотов вала двигателя растёт.
Как отрегулировать карбюратор на бензопиле Хускварна 365?
Перед началом настройки карбюратора Хускварна 365 следует убедиться в чистоте и исправности топливной системы и шлангов, по которым в карбюратор подается горючее. Чистым также должен быть воздушный фильтр инструмента. В противном случае в карбюратор не будет поступать воздух, необходимый для обогащения горючего.
Регулировка карбюратора Хускварна 365 проводиться по такому алгоритму:
- Вначале на пиле с отключенным двигателем следует установить заводские настройки карбюратора. Они указываются в руководстве по эксплуатации модели;
- Затем нужно запустить мотор и дать ему несколько минут поработать для прогрева;
- Как только цилиндр двигателя прогреется, потребуется начать поворачивать регулировочный болт L. Это нужно делать до того момента, пока мотор не раскрутиться до максимальных оборотов. Сразу после этого штатный болт L нужно повернуть на 1/4 оборота в противоположном направлении;
- Если после выполненной процедуры пильная цепь начала вращаться на шине, то нужно снизить количество холостых оборотов. Для этого потребуется откорректировать положение болта, обозначенного буквой T;
- Далее нужно настроить работу Хускварна 365 на максимальных оборотах ее мотора и отрегулировать их количество. Чтобы выполнить более точную настройку, потребуется подключить к заведенной пиле тахометр. Затем следует зажать рычаг газа, и проверить данные на тахометре. Если при этом обороты на приборе отличаются от максимальных оборотов, указанных в инструкции пилы, то их количество потребуется настроить путем поворачивания болта H.
Регулировка карбюратора бензопилы хускварна
Как и все остальные пилы, husqvarna имеет тот же алгоритм регулировки карбюратора. Поэтому, инструкция будет актуальна и для других инструментов и моделей бензопил таких как хускварна 142 , 236 .
Перед началом работ убедитесь в чистоте воздушного фильтра и правильной работе всех остальных узлов. Подача топлива в поплавковую камеру должна работать без перебоев, а система зажигания настроена правильна и имеет свежую свечу.
- Установите заводские настройки карбюратора. Делать это нужно при остановленном двигателе.
- Теперь можно запускать двигатель и обязательно прогреть его на протяжении нескольких минут. Регулировка ХХ карбюратора хускварна 137 производится только на прогретом моторе.
- Вращая винт L по часовой стрелке, нужно выставить самые высокие обороты коленчатого вала, затем повернуть обратно на четверть оборота. Винтом Т корректируйте обороты коленчатого вала так, чтобы цепь не вращалась. Она не должна приводиться в движение без нажатия акселератора.
- Теперь нужно выставить максимальные обороты и их мощность. Достаточно подключить тахометр к системе зажигания и задать при помощи акселератора максимально возможные обороты. Сравните их с паспортными данными. Если они различаются, то откручиваем или закручиваем винт H. Меняя диапазон, можно создать ограничения, чтобы сделать работу пилы эффективной и сохранить ресурс мотора.
На что стоит обратить внимание?
Как только регулировка карбюратора хускварна будет завершена, нужно убедиться, что работа двигателя стабильна, а пила легко набирает и сбрасывает необходимые обороты. Вращение цепи на холостом ходу считают ненормальным явлением, поэтому нужно снова отрегулировать ее связь с муфтой при помощи винта H.
Не забывайте, что узел настраивается не сразу: нужно выжидать некоторое время, так как бензопила хускварна не сразу реагирует на изменение положения винтов. Это время может колебаться от 5 до 15 секунд. Данное время не прописывает таблица, поэтому узнать можно только экспериментальным путем.
Если после регулировки появляется огромное количество дыма при работе, то нужно откорректировать подачу топливной и масляной смеси. Для этих целей вращают винт L.
Что такое заводская настройка карбюратора бензопилы хускварна?
Для того, чтобы бензопила все равно запустилась даже при неправильной настройке, применяются заводские положения винтов H и L. Большинство бензопил хускварна можно запустить, если открутить оба винта ровно на полтора оборота. Лишь после этого можно менять положения винтов, чтобы добиться нужного расхода топлива и максимальной эффективности работы. Регулируется ХХ также после этих манипуляций.
Если у вас остались вопросы по регулировке карбюратора на бензопиле хускварна 137 и других моделей этой линейки — рекомендую посмотреть это видео:
Регулировка карбюратора бензопилы Хускварна 137 своими руками
Независимо от того, как часто и в каких условиях используется 137-ая модель марки Husqvarna, ее исправная работа во многом зависит от своевременной настройки штатного карбюратора
О необходимо регулировки этого важного узла говорят следующие неисправности:
- двигатель бензопилы не заводится;
- мотор заводиться и сразу же глохнет на холостых оборотах;
- ДВС работает на холостых и низких оборотах, но глохнет на полный газ;
- заметно увеличился расход топлива и повысились объемы выбрасываемых мотором переработанных газов.
Самостоятельно настроить карбюратор бензопилы Husqvarna 137 достаточно просто, если ее оператор будет придерживаться следующего алгоритма действий:
- Вначале владельцу инструмента потребуется установить заводские настройки штатного карбюратора. Для этого при холодном моторе нужно повернуть винты таким образом, как это указано в руководству по эксплуатации пилы;
- Затем необходимо запустить ДВС бензопилы и подождать несколько минут до его прогрева;
- Далее нужно начать поворачивать штатный болт с маркировкой «L» по ходу стрелки часов до достижения мотором его максимальных рабочих оборотов. После этого винт «L» необходимо повернуть на 1/4 оборота в обратном направлении;
- На следующем этапе потребуется отрегулировать холостые обороты двигателя бензопилы Husqvarna. Для этого необходимо поочередно поворачивать винт «T» в разных направлениях до той поры, пока цепь на шине не остановиться. После этого нужно проверить работу пильной гарнитуры – она должна вращаться только во время нажатия на курок газа;
- Затем необходимо настроить мощность двигателя и его работу на максимальных оборотах. Для этого к встроенной системе зажигания пилы нужно подключить тахометр и выставить максимальные обороты ДВС. Затем показатели на приборе необходимо сравнить с указаниями в инструкции по эксплуатации. Показатели на приборе и в руководстве должны совпадать. В противном случае нужно настроить работу бензопилы так, как этого требует производитель.
Сразу после настройки карбюратора необходимо проверить работу мотора. Для этого нужно завести садовый инструмент и несколько раз резко нажать на курок газа. Если при нажатии курка двигатель резко набирает обороты, значит, настройка узла была выполнена правильно.
Правила проведения регулировки
Шаг 1. Проверьте уровень топлива в топливном баке. Этот бак должен быть заполнен наполовину. Если топлива меньше, это сделает правильную настройку карбюратора сложнее.
Шаг 2. Получите доступ к карбюратору. Место может варьироваться в зависимости от модели и производителя вашей конкретной бензопилы. Как правило, вам понадобится регулируемый ключ и шестигранный гайковерт для снятия болтов с корпуса бензопилы. Снимите корпус. Регулировка карбюратора будет осуществляться при помощи небольших винтов рядом с двигателем.
Шаг 3. Запустите бензопилу и подождите три минуты. Это позволяет прогревать двигатель, что необходимо для правильной регулировки карбюратора.
Шаг 4. Поверните регулировочный винт холостого хода. Вы будете слышать, как двигатель вращается, или замедляется, когда вы поворачиваете винт. Установите двигатель на холостом ходу, чтобы он работал на высокой скорости. Это поможет предотвратить непреднамеренное выключение двигателя.
Шаг 5. Поверните регулировку винта на низкой скорости. Поверните его в одну сторону, пока двигатель не начнет работать максимально мощно. Поверните винт в другую сторону
Обратите внимание на два положения шнека и поверните винт так, чтобы он находился на полпути между этими двумя точками. Потяните цепную пилу немного, чтобы проверить, как она работает на низкой скорости
Шаг 6. Потяните спусковой крючок для полной скорости дроссельной заслонки бензопилы. Если двигатель работает нормально, значит правильно установлен винт для регулировки полной скорости. Если двигатель барахлит, отрегулируйте винт и снова нажмите на спусковой крючок. Повторяйте до тех пор, пока полная скорость бензопилы не станет бесперебойной.
Шаг 7. Прикрепите корпус бензопилы обратно.
Настройка карбюратора китайской бензопилы влияет на работу инструмента. Если вы заметили разницу в производительности бензопилы, или если она начала работать грубо, может помочь настройка. В то время как новые приборы предназначены для предотвращения регулировки кем-то, кроме лицензированного профессионала, старые модели оснащены удобными винтами для быстрой настройки.
Регулировка высокоскоростного регулировочного винта влияет не только на выходную мощность, но и на высокую скорость вращения. Если винт повернут слишком далеко по часовой стрелке, будет превышена допустимая частота работы. Это может привести к повреждению двигателя, вызванному отсутствием смазки и перегрева, в частности. Корректировки установки высокоскоростного регулировочного винта могут выполняться только в том случае, если имеется точный тахометр для проверки максимальной частоты вращения двигателя 13 000 об/мин (со штангой и правильно натянутой цепью).
Когда двигатель проверен на заводе, карбюратор настроен на получение богатой смеси для обеспечения того, чтобы отверстие цилиндра и подшипники получили дополнительную смазку в течение периода работы. Высокоскоростной регулирующий винт, может быть, повернут не более чем на 1/4 оборота по часовой стрелке.
Предостережение! Максимально допустимые обороты двигателя не должны превышаться! Обратите внимание, что даже незначительные изменения на регулировочных винтах оказывают заметное влияние на поведение двигателя
Техническое обслуживание цепной бензиновой пилы Husqvarna 137
Что подразумевается под обслуживанием цепной бензопилы? Это, прежде всего:
- Очистка воздушного и топливного фильтров.
- Обслуживание свечи зажигания.
- Контроль тормозного механизма.
- Ремонт карбюратора бензопилы.
- Очистка масло проводящих канальцев.
- Очистка бензопилы от стружки и загрязнений.
- Замена звездочки на бензопиле.
- Проверка надежности креплений.
- Заточка цепи.
- Обслуживание пильной шины.
- При необходимости регулировать зажигание.
Правильная подготовка к хранению
Новоявленных владельцев техники интересуют следующие вопросы:
- как отрегулировать карбюратор на бензопиле “Хускварна” 137;
- где находится сапун на бензиновой цепной пиле Husqvarna 137;
- как поменять звездочку на бензопиле и т. д.
Регулировка карбюратора
После обкатки, некоторые владельцы бензопилы проводят регулировку карбюратора. Она состоит из нескольких этапов:
- Заведите пилу, проверните регулировочные винты высоких и низких оборотов до упора. Отверните обратно на 1,5 оборота;
- Прогрейте пилу около 10 минут. Выставьте холостой ход винтом холостого хода. При правильных настройках цепь не будет перемещаться по шине на холостом ходу;
- Проверьте работу пилы на ускорение. При нажатии на акселератор скорость должна, быстро возрасти.
Перед тем, как начать регулировать карбюратор на бензопиле самостоятельно, предлагаем посмотреть видео, где показано, как правильно разобрать бензопилу Хускварна 137 и как производится непосредственно сама настройка.
Замена сцепления, съем изношенной звездочки с бензопилы Хускварна 137 и ее замена
Гарнитура
Сменное оборудование состоит из направляющей 15-дюймовой шины и цепи шагом 0,325 дюйма с приводом от ведущей звездочки. Настройка натяжения цепи производится специальным устройством.
Охлаждение и смазка цепи реализуется дозированной подачей масла в рабочую зону. На вход насоса масло подается из внутреннего резервуара объемом 200 мл.
Замена изношенного комплекта шина-цепь технически не сложная. Для того чтобы самостоятельно снять звездочку привода цепи необходимо использовать входящий в заводской комплект универсальный ключ.
Применение рекомендованных цепных масел положительно сказывается на эффективности и долговечности работы съемного оборудования в целом.
Эксплуатационные достоинства
Популярность этой модели в значительной степени базируется на доступной стоимости, несложном обслуживании, комфортной работе и высокой ремонтопригодности.
Используя имеющиеся в ассортименте запчасти, владелец может своими руками выполнить полноценный ремонт изделия с минимальными затратами материальных средств и времени.

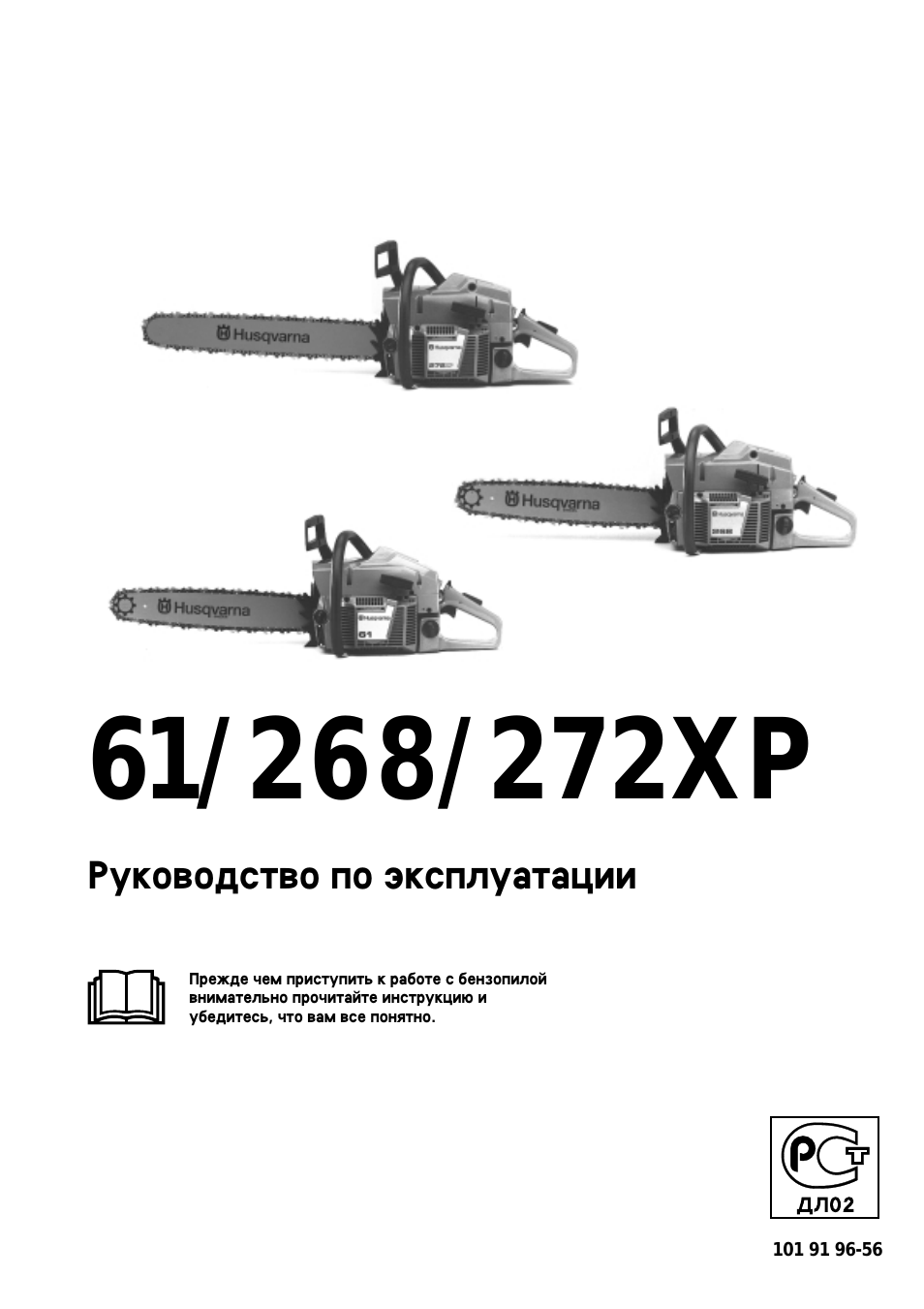

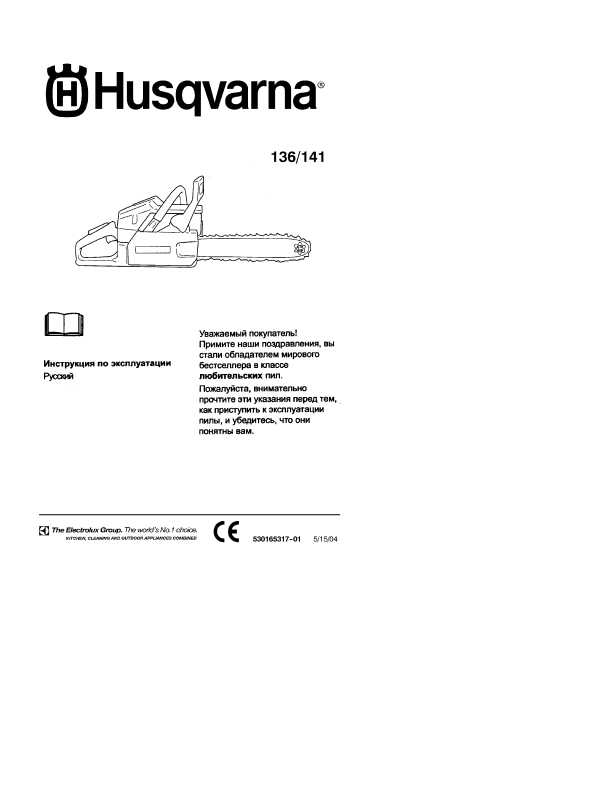

Прилагаемая к комплекту инструкция по эксплуатации содержит полезные сведения об особенностях подготовки инструмента к первому и предшествующих запусках, последовательности обслуживания, технологиях поиска и самостоятельного устранения возможных неисправностей.

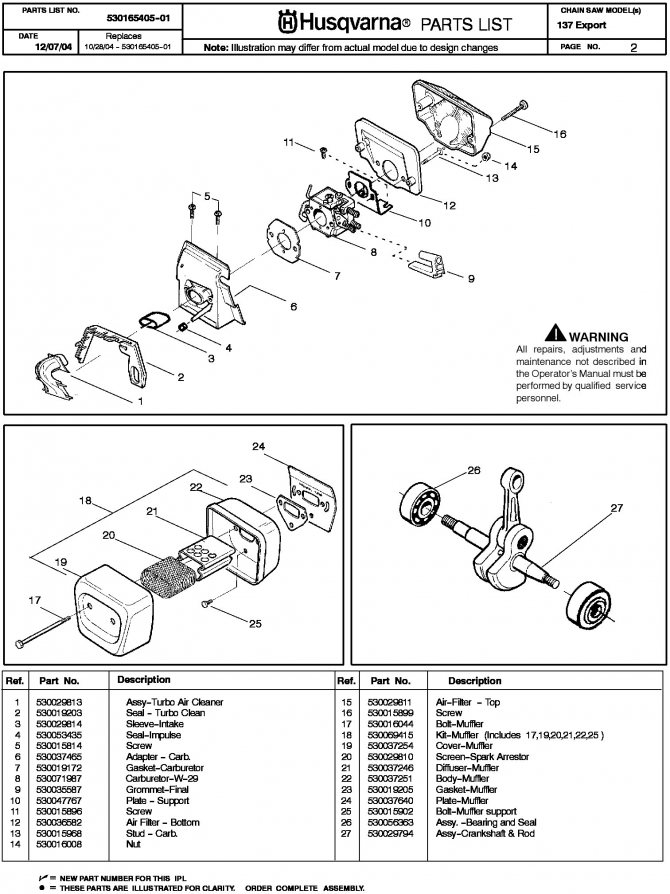

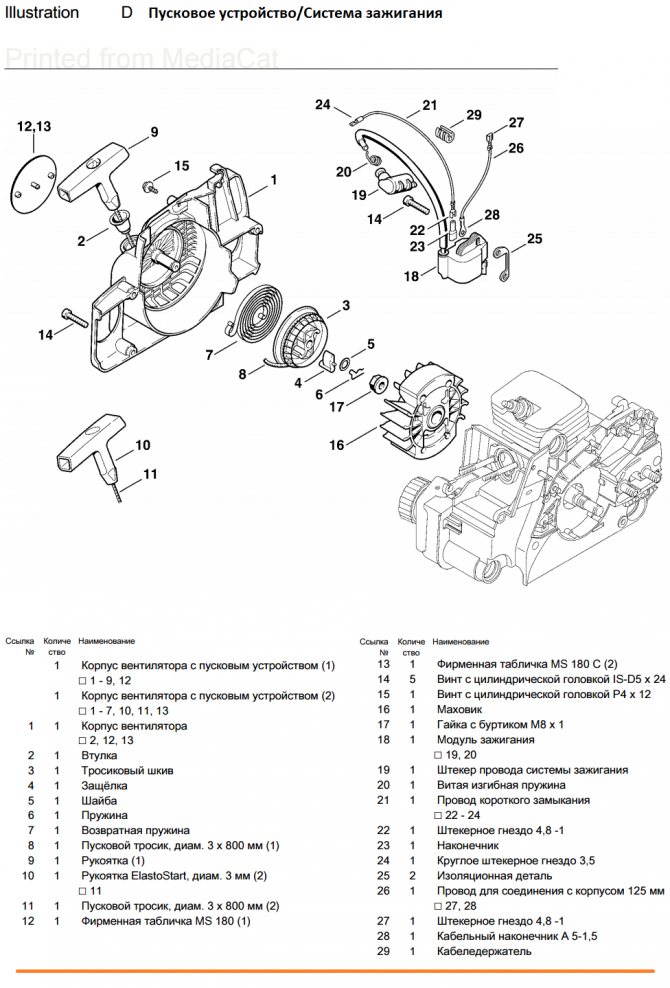

Приведенная в описании подробная деталировка позволяет уточнить последовательность монтажа при выполнении ремонтных работ повышенной сложности.
Применение запасных частей из фирменного ремонтного фонда предоставляет владельцу возможность восстановить рабочие характеристики изношенных узлов и агрегатов практически на все 100%.
Неисправность глушителя и карбюратора
При частом использовании бензопилы могут возникнуть неисправности глушителя. Определить это очень просто.
Если инструмент работает нормально, а при увеличении оборотов начинает глохнуть, то причина заключается в искрогасителе.
Чаще всего поломка этого элемента в результате засорения отходами сгорания. Разборка бензопилы хускварна 365 husqvarna 365 (часть 1 разборка) пилы не заводится. Решить эту проблему можно легко собственными руками.
Прежде всего, нужно снять глушитель и разобрать его. Здесь стоит учесть, что в некоторых моделях искрогасители не разбираются. После этого глушитель чиститься от нагара. Для этого используют специальные моющие средства.
Когда нагар будет устранен, искрогаситель высушивается с помощью фена. На завершающем этапе глушитель устанавливается на место.
Что касается карбюратора, то его настройку и ремонт можно провести в домашних условиях. Но, чтобы выполнить такие работы качественно, необходимо знать строение карбюратора и принцип его ремонта.
Некачественный ремонт может привести к серьезным повреждениям устройства. Поэтому специалисты рекомендуют выполнять его настройку и ремонт в специальных мастерских.
Как видно, многие неисправности бензопилы модно устранить собственными руками. Но чтобы сделать это, нужно обладать определенной информацией. Если вы не уверены в своих силах, то лучше обратиться за помощью к специалистам.
Смотрите видео, в котором специалист подробно показывает процесс разборки-сборки для ремонта своими руками бензопилы Хускварна 142:
Бензопила является неподменным ассистентом для каждого реального владельца.
Начиная с момента возникновения инструмента его популярность быстро росла.
Так, бензопила Хускварна 142 обладает высочайшей функциональностью. Она обширно употребляется не только лишь в лесном хозяйстве, но и одновременно на приусадебных участках.
Избрать бензопилу достаточно просто. Так, идеальнее всего проконтролировать известные бренды, такие как Хускварна. Эта компания производит широкую линейку такового инструмента. Хускварна 240 и другие модели владеют высочайшим качеством и функциональностью. Однако, к огорчению, даже такие инструменты не застрахованы от поломок.
Когда дома появилась бензопила, наверное хозяева с облегченностью вздохнули.
Ведь, Такой инструмент позволяет решать сложные задачки достаточно стремительно и просто.
Однако, тут стоит учесть, что бензопила нередко перегорает. Это связано с той целью, что она подвергается огромным нагрузкам в свое время эксплуатации. Потому необходимо всегда готовиться к устранению поломок.
Сейчас встречаются множество мастерских, которые предлагают свои услуги по ремонтным работам бензопил и других инструментов. Однако, это не означает, что при наличии неисправности необходимо сразу бежать в ремонтную мастерскую.
Некие неисправности конечно убрать на дому. Для этой цели необходимо просто иметь сведения главные предпосылки появления поломок и метод их устранения.
Так, на протяжении нередкого использования инструмента быть появляться поломки:
- карбюратора;
- глушителя;
- масляного насоса;
- позволяющей вести бухгалтерский учет (софт) зажигания и подачи горючего.
Как работает карбюратор на бензопиле хускварна 137?
На бензопилах этих моделей чаще всего устанавливается с завода карбюратор Walbro. Перед тем как отрегулировать карбюратор Walbro на бензопиле хускварна, необходимо иметь минимально представление о его устройстве и знать принцип работы.
Что отвечает за подачу смеси топлива и масла
Для точной подачи топлива с маслом используется работа топливного насоса, который приводится механически от коленчатого вала. Сам карбюратор оснащается диафрагмой и специальным игольчатым клапаном, которые отвечают за регуляцию давления в системе. Благодаря им, происходит организация правильной работы дозирующих камер и насоса, что улучшает работу бензопилы.
Приготовление топливной смеси
При эксплуатации бензопилы должна применяться топливная смесь бензина и масла в соотношении 15:1 по объему, т. е. к 15 л бензина следует добавить 1 л масла и смесь тщательно перемешать. Количество бензина и масла в топливной смеси приведено в этой таблице:
ВНИМАНИЕ! Применение масел: «Луконй-2Т; ТНК-2Т ОИЛ: АЗМОЛ Спорт 2Т GD» и Др., и отработанного масла в топливной смеси приведет к выходу из строя игольчатого подшипника шатуна
Что отвечает за подачу воздуха
За подачу воздуха отвечают две заслонки, устанавливаемые на камере диффузора. Первая может регулировать количества воздуха в момент нажатия на акселератор и называется дроссельной, а вторая обеспечивает ограничение подачи воздуха в тот момент, когда производится холодный пуск бензопилы. Чтобы облегчить запуск, заслонка перекрывается, а значит, смесь становится богатой, так как насыщается большим количеством топлива. В таком режиме работать проще, но так как это увеличивает расход топлива, данный режим на протяжении всей работы не применяется. Пила работает на износ.
Чтобы распылить топливо в цилиндры, используется форсунка с обратным клапаном.
Принцип работы прост: она ограничивает возврат смеси обратно в камеру. Все основные неисправности бензопил, чаще всего, проявляются при неправильной работе этого механизма.
- Самой частой ошибкой является слишком долгое хранение инструмента. Дело в том, что при длительном бездействии клапан залипает и, либо заливает цилиндр топливом, либо попросту не открывается.
- Вторая проблема – это увеличение количества воздуха в смеси, вызванный подсосом его извне при неправильной работе клапана. Регулировать тут уже нельзя, так как в этом случае помогает только ремонт клапана или его замена, так как на регулировочные винты пила реагировать не будет.
В отличие от автомобильного, настройка карбюратора бензопилы предусматривает три регулировочных винта, отвечающих за качество смеси, количество и номинальные обороты коленчатого вала движка хускварна:
- винт L – предназначен для настройки количества оборотов при работе в средних режимах и регулирует низкие обороты;
- Винт Н – настраивает количество высоких оборотов и тягу установки;
- Т – предназначен для регулировки общего количества топлива и настраивает работу дроссельного узла.
Не рекомендуется трогать первые два винта, не имея специальных навыков. Проблема в том, что если настроить их неправильно, то карбюратор не сможет обеспечить пуск мотора, а то и вовсе запустит его в неправильных режимах работы. Такая регулировка винта может привести к его скорейшему износу и выходу из строя. Данный принцип заложен во многих устройствах.
Параметры настроек не приводит ни одна таблица. Поэтому не стоит искать эти данные в специальной литературе, а лишь четко следуйте инструкциям. Таблица в паспорте имеет лишь информационное значение, касающееся характеристик движка.

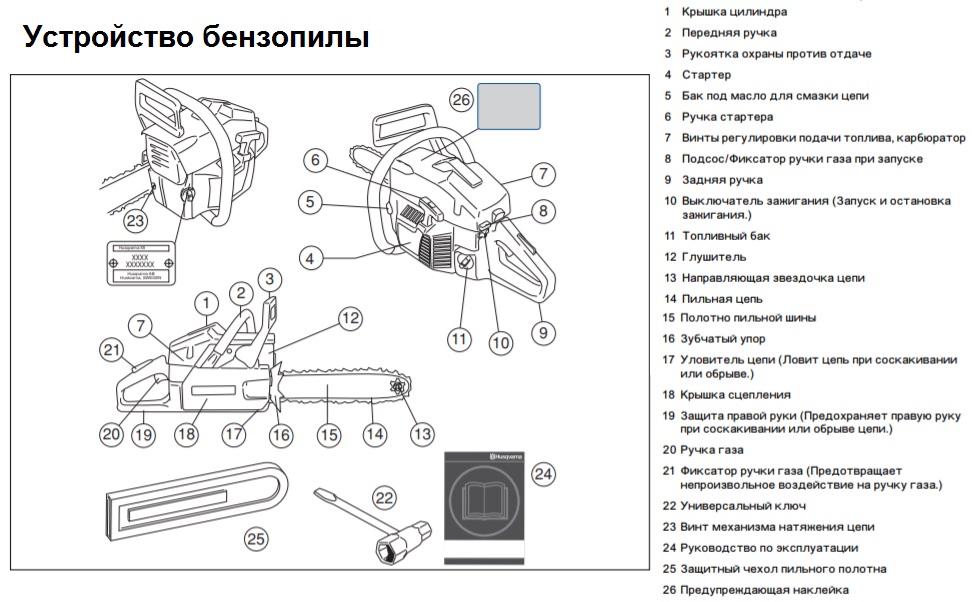

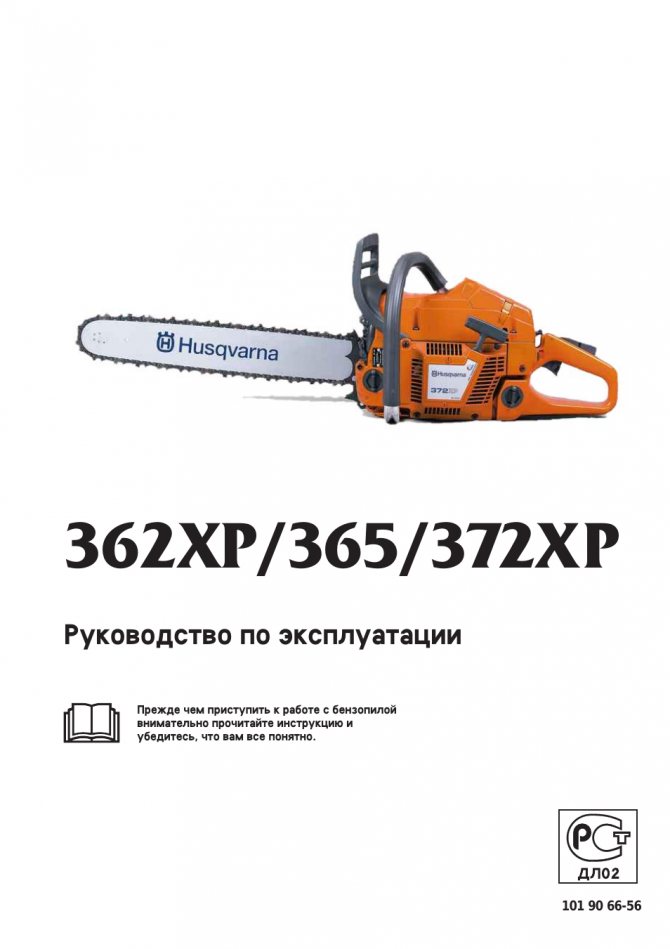

Устройство бензопилы Хускварна 365
Бензопила Husqvarna 365 оборудована надежным 2-тактным бензиновым ДВС, объемом цилиндра 65,1 см3. За счет такого объема, мотор инструмента способен выдавать порядка 3,5 кВт при скорости вращения 12500 об/мин. Это дает возможность использовать для работы с пилой шины, длиной более 18 «. Для снижения компрессии внутри цилиндра модель оборудована долговечным декомпрессионным клапаном.
За охлаждение двигателя отвечает фирменная система принудительной подачи воздуха Air Injection. За счет центробежного движения потоки воздуха эффективно охлаждают все внутренние детали ДВС, повышая выносливость мотора при работе в жаркую погоду.
Для быстро и плавного запуска модели производитель предусмотрел фирменный стартер, оснащенный фирменной системой Smart Start. Она дает возможность уменьшить сопротивление троса на 30 %.
Бензопила Husqvarna 365 оборудована современным картером, для производства которого используется сплав алюминия и магния. Это повышает прочность элемента и делает его более выносливым при работе на высоких оборотах.
За распиливание древесины отвечает шина и пильная цепь. Для смазки цепи в устройстве инструмента предусмотрен износостойкий масляный насос. Он автоматически регулирует количество подаваемого масла, что дает возможность экономить расходные материалы.
Для быстрой регулировки натяжения цепи в боковой части бензопилы Хускварна установлен отдельный винт. Он дает возможность натянуть или ослабить цепь без использования инструментов.
Чтобы облегчить использование бензопилы производитель оборудовал модель эргономичной рукояткой, расположенной под углом. Это делает использование инструмента более удобным при работе на большой высоте.
Запчасти модели помещены в надежный пластиковый корпус, изготовленный из многослойных полимеров. Корпус способен выдерживать падения с небольшой высоты и удары от твердые посторонние предметы.
Неисправности бензопилы и их устранение
Существую типичные неисправности, с которыми чаще всего сталкиваются владельцы модели Хускварна 137. Для того, чтобы суметь устранить их своими руками, нужно изучить признаки их появления и эффективные методы их ремонта.
Бензопила глохнет на полный газ – как решить проблему?
Причиной этой поломки чаще всего становиться заливание свечи зажигания в тот момент, когда двигатель начинает быстро набирать обороты. Чтобы устранить поломку, следует вывернуть и очистить свечу, после чего полностью высушить ее. Далее нужно слить остатки топлива черед свечное отверстие. В конце свечу нужно вкрутив на место и попробовать снова завести инструмент.
Еще одна распространенная причина поломки – это отсутствие искры. Ремонт следует начать с осмотра контакта между высоковольтным проводом и наконечником свечи. Если контакт не нарушен, а пила по-прежнему глохнет при нажатии на газ, значит, следует осмотреть электронный блок зажигания. Этот узел не подлежит ремонту, поэтому его придется заменить целиком.
Замена звездочки Хускварна 137
Менять звездочку Хускварна 137 нужно в том случае, если при достижении ее двигателем средних оборотов мотор начинает глохнуть.
Как указывает инструкция по эксплуатации, порядок действий должен выглядеть следующим образом:
- Сначала нужно снять крышку цилиндра и выкрутить свечу зажигания;
- Далее нужно взять пластиковый или металлический стопор моторного поршня, а также ключ для демонтажа центробежного механизма. При помощи ключа нужно скрутить центробежный механизм по направлению, в котором вращается цепь;
- Затем нужно осмотреть диск сцепление. Если неисправна только звездочка, значит, менять необходимо только ее. Если сломан полностью весь диск сцепления, вместе с пружинами и кулачками, то придется менять полностью весь диск;
- После этого нужно установить новый диск сцепления. Чтобы зажать центробежный механизм на валу мотора, потребуется выкрутить поршневой стопор и потянуть шнур стартера на себя. Затем нужно вкрутить стопор до конца;
- Далее потребуется зажать ключом центробежный механизм в направлении против вращения цепи.
После выполнения всех перечисленных действий потребуется завести пилу и дать ей 1–2 минуты поработать на холостом ходу. Это необходимо для прогрева мотора и притирания нового диска сцепления. Далее можно продолжить работу с инструментом.
Как отрегулировать карбюратор на бензопиле Хускварна 365
Для регулировки Walbro HD 6B на корпусе карбюратора имеется три винта:
- L –регулировка низких оборотов;
- H –регулировка высоких оборотов;
- T –регулировка холостого хода.
Настройку карбюратора бензопилы Хускварна 365 условно можно разделить на два этапа: предварительная настройка, точная настройка.
Регулировку карбюратора бензопилы Хускварна 365 можно производить через специальные отверстия в корпусе самой пилы (месторасположение отмечено на фото выше).
Предварительная настройка. На заводе-изготовителе во время испытания бензопилы выполняется основная регулировка карбюратора. Базовая настройка следующая: H – 1 оборот, L – 1 оборот.
После покупки бензопилы необходимо провести полную обкатку двигателя. Для этого необходимо, чтобы двигатель в течение первых 4 часов работал на богатой смеси. Для обеспечения такого режима необходимо настроить максимальные обороты на 600-700 об/мин ниже максимальных, это около 11800 об/мин.
На заметку! Максимальные обороты бензопилы Хускварна 365 не должны превышать 12500 об/мин, нарушение данного требования повлечет за собой повышенный износ цилиндро — поршневой группы и даже ее выход из строя.
Точная настройка. После обкатки бензопилы необходимо провести точную настройку карбюратора. Для начала нужно настроить винт L, затем винт T и только после этого винт H. Перед настройкой рекомендуется завести двигатель бензопилы и прогреть на протяжении 10 минут.
Алгоритм точной регулировки карбюратора следующий:
- Настраиваем жиклер L. Пробуем найти максимальные обороты двигателя поворотом винта L по часовой стрелке или против (для более точного определения необходимо воспользоваться электронным тахометром). Когда нужные обороты будут найдены, отворачиваем винт L на 1/4 оборота.
- Настраиваем холостые обороты двигателя винтом T. Поворачивая винт T, находим рекомендуемые производителем холостые обороты – 2700 об/мин. Когда обороты найдены, отворачиваем винт T до тех пор, пока цепь не перестанет вращаться. Необходимо добиться такого режима, когда двигатель из любого положения начинает работать плавно, а при отпускании дросселя цепь перестает вращаться.
- Настраиваем жиклер H. Поворачиваем винт H до упора и отворачиваем на 1/4 оборота. Даем пиле поработать на максимальных оборотах в течение 10 сек. Следим за характером звука. Если пила на полных оборотах свистит — смесь слишком бедная. В этом случае винт H необходимо открутить еще на 1/4 оборота. При верной настройке бензопила на высоких оборотах слегка «четверит» (звук выхлопа похож на звук четырехтактного двигателя). Если же пила сильно «четверит» и сильно дымит, то смесь слишком богатая. В этом случае винт H необходимо немного закрутить. Крутим винт H до тех пор, пока не добьемся правильного звука двигателя.
Когда карбюратор настроен правильно, бензопила работает ровно и слегка «четверит» на полных оборотах двигателя. Цепь не вращается на холостом ходу. При резком открытии дросселя пила набирает обороты плавно, без провалов.
Не заводиться бензопила Хускварна 365 – причины и ремонт
Основная причина проблем с запуском бензопилы Хускварна 365 заключается в плохом состоянии свечи зажигания. Она может быть сухой – в этом случае потребуется проверить топливную систему. При необходимости насос подачи горючего следует заменить на новый. Если свеча мокрая, а на ее керамических стенках скопился толстый слой нагара, то деталь следует очистить и просушить. Также потребуется продуть цилиндр бензопилы. Для этого нужно несколько раз резко потянуть за трос стартера – это просушит стенки цилиндра от остатков горючего. Если после этого Хускварна 365 по-прежнему не заводиться, то свечу нужно заменить.
Еще одна причина поломки заключается в плохом контакте между наконечником свечи и высоковольтным проводом. Исправить проблему в этом случае поможет только сотрудник специализированной мастерской.
Нередко отсутствие искры заключается в поломке электронного блока зажигания. Этот элемент шведской бензопилы не поддается ремонту, поэтому его нужно сразу заменить новым узлом.
Если свеча и блок зажигания исправны, потребуется проверить воздушный и топливный фильтры. Если в них скопилось много мусора, то воздух и горючее не смогут попадать в карбюратор. В результате этого мотор инструмента не получит топливо, которое требуется ему для запуска. Если структура фильтров не повреждена, то детали можно очистить при помощи чистого бензина. В случае образования в фильтрах отверстий и потертостей, их потребуется сразу заменить новыми элементами.
В дальнейшем чтобы избежать проблем с запуском мотора Хускварна 365 нужно использовать только качественное горючее с октановым числом не ниже 90. Большую роль играет и моторное масло для инструмента. Лучше всего разводить в бензине фирменное масло для 2-тактных двигателей от компании Husqvarna.
