Сопло для пескоструйного аппарата. Как найти самое долговечное?

Сопла и соплодержатели для пескоструйного аппарата

Мы являемся многопрофильной компанией и поставляет пескоструйное оборудование для решения любых производственных задач: от очистки металлического профиля промышленными дробеметными установками и пескоструйными камерами до обеспечения небольших пескоструйных сервисов расходными материалами.

В данном разделе мы предлагаем ознакомиться с пистолетами для пескоструйных работ, соплами для пескоструйных аппаратов и соплодержателями, которые обеспечивают герметичное крепление пескоструйного шланга и пескоструйного пистолета.

Обеспечим быструю отгрузку – все оборудование в наличии на складе в Москве!

Проконсультируем и подберем запасные части для вашего пескоструйного оборудования

Организуем быструю доставку оборудования в любую точку России и СНГ

Все наши пескоструйные пистолеты, шланги, сопла для пескоструйного аппарата и соплодержатели отличается высокой прочностью и изготовлены из качественных материалов. Например, сопла для пескоструйного аппарата изготавливаются из карбида бора – самого износостойкого материала, который прослужит до 1000 часов непрерывной пескоструйной обработки. А соплодержатели из алюминия применяются в самых тяжелых условиях эксплуатации при температуре от от -50 до +50 градусов по Цельсию.

Конструкция типового сопла

Простейшее сопло для пескоструйного аппарата представляет собой полую трубку с резьбовой частью на одном из концов, которая предназначена для присоединения детали к соплодержателю.

Основные геометрические характеристики сменных сопел промышленного производства:

Диаметр присоединительной резьбы (зависит от технической характеристики пескоструйного аппарата, но обычно используется трубная цилиндрическая резьба 2” или 1¼”). Возможен также вариант соединения сопла с соплодержателем при помощи накидной гайки и герметизирующей шайбы. Сопла, изготовленные своими руками, присоединяют к шлангу рабочей установки при помощи обычных хомутов.
Длина детали, которая варьируется в диапазоне 7…23 мм (более короткие используются для очистки менее загрязнённых поверхностей).
Диаметр внутреннего отверстия в его минимальном поперечном сечении. Выпускаются сменные наконечники с диаметрами 6, 8, 10 и 12 мм.
Заходный диаметр сопла, определяемый диаметром присоединительного шланга (он может быть 25 или 32 мм).

Главным параметром рассматриваемой детали является профиль внутреннего отверстия, который определяет потери расхода воздушно-песчаной смеси, скорость её на входе и выходе из сопла, а также величину суммарного гидравлического сопротивления, которое в итоге и определяет долговечность сопла.

Наиболее простым вариантом (пригодным для изготовления своими руками) является сопло с цилиндрическим внутренним отверстием постоянного диаметра. Но для улучшения аэродинамических характеристик на таких деталях иногда изготавливают два конических участка:

Входной конфузор, наличие которого позволяет увеличить энергию потока смеси, входящей в сопло;
Выходной диффузор, наличие которого способствует увеличению площади поверхности, обрабатывающейся одновременно. Энергия потока при этом падает, поэтому при необходимости более качественной очистки, диффузорный профиль окончания сопла предусматривают не всегда.

Наиболее эффективным профилем внутреннего отверстия для обеспечения минимальных потерь потока является сопло для пескоструйного аппарата с профилем Вентури.

В этом случае отверстие состоит из трёх взаимосвязанных участков, каждый из которых выполняет определённые функции:

На входе сопла с профилем Вентури имеется конфузорное расширение, угол которого, однако, меньше, чем у конфузора обычного сопла (не более 20…22º). Конфузорная часть занимает до 30% от общей длины детали.
Цилиндрическая часть, длиной не более 15%.
Диффузорная часть с достаточно малым углом расширения (7…15º), длина которого определяется размером самого сопла в плане.

С целью снижения гидродинамического сопротивления рабочей смеси, которая движется в канале сопла, все переходы от одной части к следующей выполняются с радиусными закруглениями, величина которых принимается в пределах r = (0,02…0,03) d, где d — диаметр средней, цилиндрической части сопла.

Виды пескоструйной обработки

Различают несколько видов очистки металла:

Легкий. Данный вид пескоструйной обработки предусматривает поверхностную очистку: удаляет следы старой краски, крупные очаги коррозии. По эффективности воздействия сравним с обработкой металлической щеткой. При визуальном осмотре явных следов коррозии или загрязнений быть не должно.
Средний. Более тщательная пескоструйная очистка. После обработки металла остаются незначительные следы ржавчины – не более 10% от общей площади поверхности.
Глубокий. Полностью удаляет следы каких-либо загрязнений. Поверхность металла должна выглядеть абсолютно чистой. Данный вид предусматривает значительный расход абразивного вещества.

Также существует международный стандарт степени подготовки поверхности. Оценивание осуществляется путем визуального осмотра. Выделяют четыре степени:

Sa 1. Легкая пескоструйная очистка металла.
Sa 1–2. Пескоструйная очистка без зеркального эффекта металла.
Sa 2–2.5. Пескоструйная очистка практически до блеска металла.
Sa 3. Полная пескоструйная очистка до блеска металла.

Пескоструй своими руками: типы приборов и преимущества самостоятельного изготовления

Перед тем как переходить к созданию чертежей пескоструя своими руками, следует больше узнать о самом приборе и основных видах инструмента, а также взвесить все за и против относительно самостоятельного изготовления. В целом все приборы можно разделить на 3 большие группы:

Всасывающие. Подойдут для выполнения несложных работ по очистке поверхностей. Принцип действия чрезвычайно прост: воздух засасывает песок из емкости, после чего смесь подается на сопло. Это наиболее простой вариант для домашнего изготовления.
Прибор, работающий по принципу вакуума. Основное преимущество пескоструйного пистолета с рециркуляцией абразива – возможность многоразового использования вещества, вышедшего сквозь сопло. Песок в этом случае повторно засасывается в резервуар через специальную камеру.
Пневматический пескоструй. Устройство отличается огромной мощностью и подает абразив под большим давлением. С помощью инструмента можно легко очистить даже самые загрязненные поверхности и запущенные ржавые детали.

Пескоструйные аппараты можно разделить на всасывающие, вакуумные и пневматические

Перед тем как сделать пескоструйный аппарат, следует изучить достоинства и недостатки такой работы. Преимущества самостоятельного изготовления:

при наличии всех комплектующих и навыков сборки инструмента создание устройства не займет много времени;
есть возможность сэкономить на покупке серийного товара;
если применять качественные комплектующие, прибор получается даже надежнее заводского варианта.

Среди минусов самостоятельного изготовления выделяются такие нюансы:

собирать инструмент может только человек, обладающий соответствующими навыками;
если приобрести некачественные детали, прибор долго не прослужит;
неправильно подобранное и установленное сопло не только усложнит работу, но и снизит эффективность.

Применение качественных комплектующих при изготовлении пескоструйного аппарата своими руками обеспечит надежность изделия

Главным недостатком считается то, что если при сборке не учесть всех моментов, неправильно или ненадежно собрать соединения, то присутствует риск получения травмы из-за разрыва клапана или резервуара с абразивом. Если перед тем, как своими руками начать собирать прибор, посоветоваться со специалистом в этой области, создать грамотный и подробный чертеж под руководством того, кто уже выполнял подобную работу, то получится надежный помощник по дому.

Подбор основных характеристик компрессора

Во множестве справочных материалов можно найти данные, что минимальный порог производительности компрессора должен составлять 500 л в минуту при давлении в 5 бар. Однако практически нигде не говорится правды. Выбрать компрессор для пескоструя с такими характеристиками можно даже без необходимой обвязки. Однако при этом:

пескоструйный аппарат сможет работать только с ограниченными типами поверхностей и покрытий;
не обеспечивается долговременное использование пескоструйной установки — нужны паузы для охлаждения двигателя;
пескоструйный компрессор проявит все свои конструкционные особенности, в частности, роторные модели будут неизбежно подавать воздух рывками.

На основании практического опыта использования и рекомендаций ведущих производителей профессионального оборудования можно вывести честную оценку минимальных требований к нагнетательному комплексу. Компрессор должен обязательно работать с обвязкой в виде ресивера. При правильном выборе его объема возможно достижение требуемой непрерывности работы, даже если используется нагнетатель поршневого типа.

Основные требования, по которым можно подобрать компрессор для пескоструйного аппарата зависят от материалов и характера покрытий, с которыми придется работать:

для обработки бетона, камерных поверхностей, стеновой кирпичной кладки минимальный уровень рабочего давления должен составлять 3 бара;
при работах с металлом компрессор должен обеспечивать давление в 6 бар;
для удаления прочных покрытий рекомендуемое давление составляет 9 бар.

Максимум, на который стоит ориентироваться, если хочется выбрать компрессор для пескоструя с высокой универсальностью — давление в 12 бар. В рассматриваемых рекомендациях принимается, что диаметр рабочего сопла составляет 5 мм, а показатель уровня прокачки — 800 л в минуту.

Совет! Сегодня множество производителей предлагает готовые воздушные станции под пескоструйный аппарат, обеспечивающие производительность на уровне от 700 до 1000 л в минуту с давлением до 12 бар. Именно такой комплект рекомендуется приобрести для достижения оптимальных показателей производительности и удобства использования в условиях мастерской. Для промышленных целей рекомендуется выбрать устройство с производительностью в 3000-5000 л/минуту и выходным давлением до 10 бар. Обычно это компрессоры винтового типа.\

Особенности выбора

Основной параметр для выбора сопла — диаметр отверстия насадки. Он зависит от режима работы пескоструйного аппарата. В таблице приведены примерные значения производительности и давления в зависимости от диаметра сопла для бытового пескоструйного аппарата.

Диаметр сопла, мм	Производительность, куб. м/час	Давление в системе, атм	Расход песка, кг/час
6	8–10	5	200–250
8	10–12	5–6	350–400
10	12–22	6–7	600–900
12	более 20	7–8	1000–1200

На промышленных установках используются насадки более 12 мм.

От материала вставки зависит срок работы сопла. Сделанная из свечи зажигания насадка продержится не более часа. Для ремонтных работ в гараже этого достаточно. Срок службы сопла из стали в пределах 2 часов непрерывной работы. Твердая керамика разрушается при пуске установки от динамического воздействия и неравномерной нагрузки. Кроме прочности, материалу сопла требуется высокая вязкость и сопротивление стиранию.

Вставки насадок изготавливаются из разных материалов:

высоколегированной стали;
чугуна;
керамики;
карбида вольфрама.

Чугунная вставка может работать до 12 часов. Изготовленные промышленным способом насадки из карбида вольфрама подходят для работы в мастерских. Срок их службы зависит от производительности и давления, составляет в среднем 350 час.

Наиболее долговечные вставки из карбида фтора, способные работать до 1000 час. При максимальных нагрузках сопло выдерживает 750 час.

Промышленный пескоструйный аппарат

Особенности

Песок для пескоструя – это не буквальное, а лишь очень обобщенное понятие, которое на самом деле включает в себя различные наборы минералов, да еще и разного размера фракций. Суть пескоструйного аппарата заключается в том, что смесь под огромным давлением вырывается струей и бьет мелкими частицами по обрабатываемой поверхности, вылущивая лишнее. Понятно, что для этой цели годится не любой абразив и его надо подбирать в зависимости от того, что именно вы обрабатываете и какие посторонние налеты или покрытия надо удалить.

Использование неправильного абразива сулит массу неприятных сюрпризов – от некачественной обработки или повреждения заготовки до причинения вреда пескоструйщику. Теоретически помочь в выборе абразива для конкретного случая должны консультанты в магазине, где покупается масса, однако и они не всегда являются достойными специалистами в этой отрасли

Важно понимать, что если магазин не может нанять квалифицированных продавцов, то он и не может гарантировать достойное качество своих товаров

Как своими руками сделать пистолет для продувки под компрессор

Зачем изготавливать пистолет продувочный для компрессора, когда можно его купить за 300-500 рублей и пользоваться в свое удовольствие. Действительно, тем, кто задается вопросом о том, как сделать продувочный пистолет, нужно хорошо взвесить все достоинства такой задумки. Обычно планируют изготовление самодельных устройств мастера на все руки, которым просто это интересно.В материале рассмотрим, как и из чего можно сделать продувочный пистолет или прибор для подкачки шин. Для начала понадобится взять необходимые материалы и инструменты, а затем браться за работу. Их материалов и инструментов понадобятся:

Механизм распыления порошковой консистенции от огнетушителя — рычаг. Это практически готовый прибор для обдувки, который нуждается в незначительной доработке
Соединительные резиновые шланги и хомуты для них
Штуцер соединительный для пистолета — его можно купить отдельно, а нужен он для того, чтобы подсоединить шланг высокого давления к нашей будущей самоделке

Набор инструментов, который понадобится — стандартный. Это отвертки, ключи, болгарка, молоток и сварочный аппарат. Инструкция, как сделать пистолет для продувки своими руками, имеет следующий вид:

Для начала берем механизм от пустого огнетушителя, и отделяем его от баллона путем вывинчивания
Если рычаг огнетушителя комплектуется шлангом, то остается незначительная доработка, и прибор готов к использованию, а если вместо шланга металлическая трубка с раструбом, то раструб необходимо выкрутить, а на его место подсоединить шланг или оставить в таком виде
Присоединить к механизму штуцер, при помощи которого будет подключаться шланг высокого давления. Место его подсоединения — отверстие, через которое в механизм поступала порошковая консистенция из баллона
Штуцер имеет малый диаметр, а соединительное отверстие большое, значит для того, чтобы соединить эти элементы, понадобится сварочный аппарат. Штуцер нужно приварить к входному отверстию, после чего прибор практически готов к испытанию

При изготовлении такого устройства нужно учитывать конструкцию механизма от огнетушителя, так как они имеют отличия. Лучше всего использовать механизм от автомобильного компрессора, так как он подходит лучше всего. Процесс изготовления не требует много времени. Если нужен пистолет для подкачки шин, тогда вместо штатного манометра, который вместо шкалы имеет окрашенные отметки, необходимо установить специальный воздушный манометр для компрессоров. По нему можно точно контролировать давление в шинах. На сопло нужно закрепить шланг с фиксатором на конце. На этом готовый пистолет для подкачки шин готов.

Все зависит от — вашего воображения, имеющегося в распоряжении инструмента и расходных материалов. Однако стоит еще раз отметить, что процесс изготовления хотя и не трудный, но проще купить новый продувочный пистолет для компрессора, чем использовать самоделку. Все зависит от ваших предпочтений. Есть и плюс у самоделки — она точно прослужит намного дольше даже самых качественных приборов. На видео ниже показан детальный процесс, как изготовить пистолет для продувки и подкачки шин своими руками в гаражных условиях.

https://youtube.com/watch?v=fjNZPzyRHos%3F

Это интересно! Из подручных средств можно не только изготовить пистолет для продувки, но еще и расширить функционал прибора. К примеру, можно сделать пескоструй из продувочного пистолета.

В завершении стоит отметить, что при наличии компрессора в хозяйстве, иметь пистолет для продувки воздушный необходимо обязательно. Любые манипуляции по продувке или удалении загрязнений, причем не только стружки или опилок, но и строительной пыли, будут выполнены легко, быстро и качественно. Продувочный прибор используется и при ремонте автомобиля, когда нужно продуть засорившиеся трубки, выдуть загрязнения с шахты, где расположены свечи, удалить пыль в салоне и особенно из воздухозаборников и т.п. В применении этот прибор универсален, поэтому стоит его купить, чтобы не пришлось все работы делать вручную.

Публикации по теме

Пескоструйный пистолет на компрессор — назначение и применение инструмента

Как правильно пользоваться краскопультом — конструкция и принцип работы инструмента

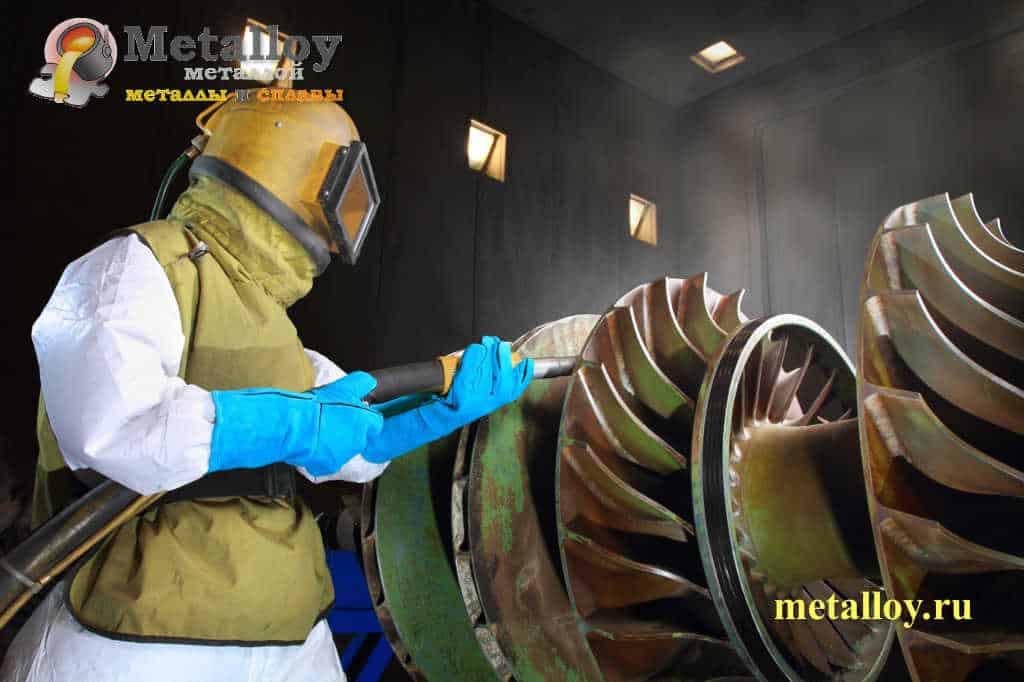

Советы специалистов по работе с пескоструйкой

Не имеет значения, какой фирмы лучше приобрести товар, и находится ли он в рейтинге качественной продукции, российского или китайского производства, бюджетный или по существенной цене. Основное условие работы – соблюдение техники безопасности. Брендовый инструмент может нанести вред здоровью человека, спровоцировав развитие серьезных легочных заболеваний, или привести к травмированию из-за существенной скорости выброса абразива из сопла.

Чтобы избежать неприятных ситуаций и сохранить свое здоровье, необходимо прислушаться к таким рекомендациям:

Перед работой одевать закрытую обувь, изготовленную из толстого материала.
Не забыть облачиться в высокопрочный специальный комбинезон.
Одеть защитный шлем.
Руки обезопасить кожаными перчатками.

Некоторые «смельчаки» на открытом воздухе надевают только обычный респиратор, однако оптимальным вариантом будет наличие шлема с автономной подачей воздуха. Если же действия выполняются в закрытом помещении, то данный атрибут является обязательным.

Стоит учесть, что бесшумными мощные агрегаты не бывают, поэтому, во избежание повреждения органов слуха, под шлем стоит надеть наушники со звукопоглощающими функциями. Могут быть также вмонтированными в шлем.

Особенности помещений для работы с агрегатом

Эффективность любого труда напрямую зависит от правильности организации рабочего места. Пескоструйка будет безопасно и надежно функционировать в помещении с нормальным показателем влажности. В противном случае процесс может существенно затянуться, а производительность – снизиться. Если влажность слишком высокая, предпринимаются меры для уменьшения показателя. Для этих целей на объекте устанавливаются специальные сушилки. Лучшие производители выпускают популярные модели, оснащенные таким функционалом.

Большое значение имеет чистота воздуха. Это достигается посредством использования фильтрационных систем. Как правило, уже встроены в аппараты, что дает возможность освобождать воздух от частичек пыли, грязи, масла. Если устройство функционирует в закрытом пространстве, то объект должен иметь возможность быстро и качественно очищаться от песка. Оптимальный вариант – полная герметичность помещения, где остатки песка будут попадать в специальные резервуары через сделанные в полу отверстия. После предварительного просеивания может применяться повторно.

Как выбирать сопло для пескоструйного аппарата?

Сопло с профилем Вентури позволяет увеличить скорость перемещения песчано-воздушной смеси в 2,5…3 раза по сравнению с соплами иной конфигурации внутреннего отверстия. Современное сопло для пескоструйного аппарата с профилем Вентури способно обеспечить движение частиц на выходе до 700…720 км/ч. При этом производительность очистки при тех же расходах смеси и давлениях увеличивается примерно в 2 раза.

Ориентировочно выбор параметров сопла можно производить по следующим критериям:

По производительности. При требуемой производительности установки до 10…12 м3/ч внутренний диаметр сопла не превышает 8 мм, при 12…22 м3/ч – 10 мм, при более высоких значениях производительности диаметр внутреннего канала должен быть 12 мм;
По наибольшему давлению воздуха. Если оно не превышает 5 ат, то диаметр канала может приниматься 6…8 мм, при давлениях до 7 ат – 8…10 мм, при более высоких давлениях – 12 мм;
В зависимости от удельного расхода абразива. Если данный параметр не превышает 200…250 кг/ч, то пригодно сопло диаметром 6 мм, при 350…400 кг/ч – 8 мм, при 600…900 кг/ч — 10 мм, в остальных случаях – 12 мм.

Данные рекомендации касаются сопел с цилиндрическими внутренними отверстиями. Для пересчёта приведённых данных на сопло для пескоструйного аппарата с профилем Вентури данные по производительности обработки следует увеличить на 35…50%, по расходу – на 60…75%, а по давлению – на 15…20%.

Важным элементом выбора считают материал сопла. Обычные высокоуглеродистые стали с повышенной абразивной стойкостью (например, стали типа 75 или 65Г) для этих целей подходят мало, поскольку при состоянии закалки на максимальную твёрдость отличаются повышенной чувствительностью к ударным нагрузкам, которые неизбежно возникают в начальный момент подачи в сопло абразивной смеси.

Ещё меньшую стойкость имеют керамические композиции. Например, при изготовлении сопла своими руками часто используют в качестве исходной заготовки отработанную свечу от автомобильного двигателя, удаляя из неё металлический корпус. При этом не учитывают, что керамика в конструкции свечи рассчитана на работу с газовым потоком, в котором отсутствуют твёрдые абразивные частицы. Поэтому стойкость таких керамических сопел, изготовленных своими руками, не превышает нескольких часов.

Более работоспособным является вариант с твердосплавными соплами, которые изготавливаются из карбида вольфрама. Поверхностная твёрдость таких изделий достигает 85…90 HRA, при поверхностной прочности по изгибу до 1400…1600 МПа. Недостаток таких решений – высокая чувствительность карбидов вольфрама к температуре. При повышении температуры до 80…100ºС (что вполне вероятно при длительной пескоструйной обработке) на поверхности сопла могут появиться температурные трещины. Стойкость сопел из твёрдых сплавов достигает 750…800 ч.

Наилучший вариант – изготовить сопло из карбида бора. При примерно такой же твёрдости и прочности, карбиды бора выгодно отличаются своей высокой устойчивостью от температурных перепадов, поэтому сохраняют свою работоспособность при температурах 600…750ºС.

Небезынтересно сравнить и цены на сопла пескоструйных установок. Промышленные изделия из карбида бора в зависимости от длины, профиля и диаметра внутреннего отверстия можно приобрести за 1200…1600 руб., а твердосплавные сопла – за 2500…7000 руб.

Станина для болгарки. Превращаем инструмент в станок.

Кевларовый трос для лебёдки. Преимущества и недостатки.

Альтернативные методы изготовления

Множество вариантов самодельных пескоструев обусловлено потребностями владельцев и разными доступными материалами. Сделать собственную эффективную установку можно с использованием изделий, предназначенных для иных работ. К примеру, собрать беспылевой пескоструйный аппарат своими руками поможет агрегат для мойки высокого давления. Ниже приведено несколько рабочих и эффективных вариантов самодельных установок.

Из мойки высокого давления

Собрать пескоструй можно из Керхера. Эта мойка для машин создает высокое давление воды при малом ее расходе. Для получения эффективно работающей беспылевой установки всего лишь нужно собрать специальную насадку на выходную трубку. Потребуется:

самостоятельно изготовленное или приобретенное в магазине керамическое сопло;
армированный шланг;
блок смешивания, подойдет тройник с подходящим диаметром посадки;
узел регулировки подачи, дозатор с цилиндрического типа;
трубка для забора абразива, оснащенная трактом подачи воздуха в закрытую емкость с песком или иным материалом.

Водяной пескоструй из Керхера работает на эжекторной схеме. Вода под высоким давлением, проходя через блок смешивания с большой скоростью, создает вакуум в тракте подачи абразива. Песок поступает и выбрасывается с жидкостью под высоким давлением.

У водяного пескоструя данной конструкции есть некоторые особенности.

Интенсивность потока велика при малом расходе воды. Это позволяет применять установку для стекла, матирования или иной обработки.
Для стабильной подачи должен использоваться абразив равномерной дисперсии и малой фракции. В бытовых условиях подойдет мелкий, просеянный речной песок.

Из продувочного пистолета

Маленький и эффективный — так можно описать пескоструй из продувочного пистолета. Это устройство позволит с достаточно высокой эффективностью проводить, например, кузовные работы. Однако производительность полностью зависит от используемого компрессора. Для сборки аппарата потребуется:

готовый пневматический продувочный пистолет;
сантехнический тройник;
шаровый кран для регулировки подачи абразива;
выходное сопло с прижимной гайкой.

Конструкция не отличается сложностью. Как ее собрать — видно на следующем фото.

В качестве емкости для абразива может использоваться как легкий баллон от порошкового огнетушителя, так и пластиковая бутылка.

Используя краскопульт

Создать самодельный пескоструй можно из краскопульта. Для этого понадобится:

клапан смешивания из обычного пистолета краскопульта;
рукоять с механизмом подачи воздуха краскопульта;
бутылка для абразивной смеси:
тройник;
шаровый кран-регулятор.

Схема работы готового устройства выглядит следующим образом:

Для сборки конструкции понадобится:

проточить пистолет краскопульта для использования сопла нужных габаритов;
присоединить к пистолету тройник смешивания;
установить и закрепить шланги подачи и циркуляции.
