Стартер для бензопилы. Устройство и ремонт своими руками

Проверка свечей зажигания

Первым делом необходимо проверить свечи зажигания. Нужно отсоединить провод, подходящий к последней и выкрутить её специальным ключом. По состоянию свечи можно определить возможные неполадки:

  • сухая свеча говорит об отсутствии доступа зажигательной смеси в цилиндр, система зажигания ни при чём. Причиной поломки может быть засор проводящей трубки или неполадки с карбюратором. Надо прочистить топливопровод, и проверить работоспособность топливного насоса и карбюратора. Если один из механизмов не работает, необходимо заменить его новым, так как ремонт последних при отсутствии профессиональных навыков невозможен;
  • влажная свеча говорит об излишке топливной смеси в цилиндре или попадании в него воды. Необходимо просушить свечу, удалить остатки жидкости и продуть камеру цилиндра — при выключенной подаче топлива запустить стартер. Потом следует поставить свечу и повторно провести запуск. При проверке нужно замерить зазор между электродами, приемлемым считается показатель от 0,5 до 0,65 мм. В случае порчи или следов стирания прокладку нужно заменить. Если после проделанных операций искра хорошая — возможна проблема в качестве бензина. Отсутствие или неравномерность — проблема в зажигании. Есть вероятность повреждения подводящего провода или свечи. Если новая свеча не отзывается, необходимо детальнее осмотреть систему пуска;
  • свеча с чёрным налётом сажи — свидетельство возможного использования некачественной смазки, нарушения баланса «бензин-масло» в пользу последнего, засорённости одного из фильтров. Засорённость приводит к потере мощности бензопилы и последующей её остановки. Пыль не полностью сгорает и оседает на стенках цилиндра слоем чёрного нагара. Нужно сменить топливо, прочистить топливный фильтр, промыть и высушить воздушный фильтр. Со свечи удаляют сажу с помощью шила или иглы, зачищают контакты некрупной наждачной бумагой.

Устройство и принцип работы стартера бензопилы

Большинство известных производителей бензопил оборудуют свою продукцию стартерами, работающими практически по одинаковому принципу. Его суть состоит в следующем: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан, который находится в храповом механизме. Посредством этого в действие приводится барабан со шпицами, который располагается на валу. Во время этого коленчатый вал делает пару оборотов, что приводит к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.

При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью. Для облегчения запуска бензопилы ведущие бренды используют и другие методы:

  • Предварительное обогащение топливной смеси при помощи отдельной заслонки;
  • Монтаж автоматического клапана декомпрессии, который обеспечивает понижение давления внутри цилиндра бензопилы;
  • Установка праймера, предназначенного для подкачки топлива перед запуском двигателя.

Применение одной из этих технологий существенно облегчает запуск и продлевает сроки эксплуатации стартера, что особенно хорошо заметно при низких температурах.

Типология поломок бензопилы

Перед тем как разобрать бензопилу нужно правильно определить тип поломки. Любая неисправность в работе пилы условно относится к одному из двух типов. Первый — поломка двигателя. Проблемы возникают в системах зажигания, подачи топлива, подачи воздуха, вывода отработанных воздушных смесей, цилиндро-поршневой группе.

Второй тип — неисправности в остальных системах агрегата. Это поломки аварийного тормоза, муфты сцепления, направляющей шины, смазочной системы и других деталей.

Набор инструментов для проведения ремонта:

  • ключи разной величины;
  • ключ для снятия свечей зажигания;
  • отвёртки разной величины и формы;
  • схема пилы.

Ремонт механизма запуска

При осмотре разобранного стартера необходимо осмотреть следующие детали (узлы) на предмет их повреждений:

Замены шнура запуска бензопилы

  1. Приводной шкив. Подвергающийся высоким осевым и радиальным нагрузкам шкив не должен иметь трещин и повреждений на тыльной стороне. При наличии таковых требуется произвести его замену на новую деталь.
  2. Пружина стартера. Основные нагрузки при запуске бензопилы испытывает именно пружина. Изготовленная из качественной углеродистой стали и прошедшая специальную термическую обработку, она с течением времени теряет свои свойства. При обнаружении трещин или порывов потребуется установка новой пружины.
  3. Веревка запуска. Изготовленный из синтетических износоустойчивых материалов, шнур стартера со временем изнашивается. При его порывах необходимо установить новую веревку на шкив.

Приобретаемые запасные части должны соответствовать регламенту конкретной модели бензопилы.

После произведенный ремонтных работ необходимо в обратном порядке собрать механизм запуска. Шкив с храповиком устанавливается поверх пружины. До окончательной фиксации крышки стартера бензопилы необходимо обмотать веревку и сделать несколько пробных рывков.

Необходимо помнить, что шнур запуска предварительно продевается через отверстие в крышке.

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

  • алюминиевый корпус (цельный, литой);
  • жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
  • поплавковая камера;
  • диффузор;
  • распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

  • когда запускается двигатель, открывается воздушная заслонка;
  • из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
  • далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
  • последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

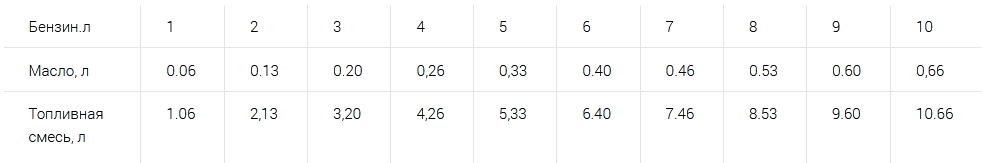

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

  • регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
  • затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
  • перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
  • для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

  • винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
  • такие же действия проделайте с винтом Н;
  • бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
  • если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).

Почему регулировка может быть неэффективной?

  • ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
  • жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
  • не отрегулировано зажигание.

Ремонт стартера бензобура, бензокосы, триммера своими руками

Сейчас мы рассмотрим более распространенный случай, когда поломка не настолько серьезна, и покажем, как отремонтировать стартерсвоими руками, если шнур обрывается без каких-либо разрушительных последствий либо не раскручивается за того, что пружина внутри просто взлетела, вне Зарук. По крайней мере, сначала есть желание верить в это. Но для того, чтобы выяснить, так это или нет, нужно будет разобрать стартер. READ Как Вставить Пружину На Триммер Fs 35

Замена порванного шнура

Разорванная веревка заменяется в такой последовательности:

  • Старый шнур снят;
  • Выбирайте веревку, которая подходит по размеру (толщина и длина)
  • Пропустив его через специальное отверстие в катушке, завяжите узел;
  • Накручивания пружины, выработки необходимого количества оборотов;
  • Зафиксируйте ручку.

Лучше растянуть пружинную пластину вместе с Partnerом, чтобы край провода не закручивался в механизм стартера.

Собрать стартер на триммер не сложно и накрутить пружину, но делать это следует осторожно и осторожно. Для различных моделей бензиновых резцов поломки спусковых механизмов одинаковые, поэтому они ремонтируются одинаково

При этом есть некоторые нюансы, связанные с их конструктивными особенностями.

Ремонт стартера мотокосы, триммера

Возможно, кажется, не так просто вставить пружину стартера

впервые, но все имеет опыт. Немного практикуя, вы можете легко намотать пружину в шкив максимум за минуту.

Пружина стартера намотана. Осталось только собрать стартер и зарядить пружину до нужного значения

Типичные неисправности

К наиболее распространенным поломкам инструмента можно отнести следующие:

  • проблемы в системе зажигания;
  • остановка работы бензопилы в процессе выполнения распила;
  • потеря мощности при работе;
  • изнашивание некоторых конструктивных элементов бензопилы (тормозной ленты, ведущие звездочки, антивибрационные части);
  • проблемы в системе подачи топлива;
  • неисправности, связанные со стартером.

Кроме того, необходимо производить визуальный осмотр бензопилы перед началом выполнения работ и предупредительные мероприятия. К ним относят смазку цепи, контроль количества топливной смеси, а также наличие требуемого количества масла.

Свечу зажигания выкручивают для проверки ее состояния.

Каждая из неисправностей устраняется по своей технологии. Так, например, ремонт топливной системы бензопилы следует начинать с осмотра соответствующего фильтра. После этого проверяют правильность регулирования карбюратора, которое осуществляется при помощи винтов. Зазоры должны быть выставлены в строгом соответствии с инструкцией производителя, которая должна прилагаться в комплекте с бензопилой. К ремонту системы зажигания относят осмотры свечей. При обнаружении сильного нагара, изменении зазора или других видимых повреждений данный элемент должен быть заменен.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

  • Откручивают крепежные винты и снимают крышку.
  • Отворачивают винт, который прикрепляет механизм к защитной крышке.
  • Плавно запускают стартер, сняв с него пружину и зажимы.
  • Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
  • Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
  • Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
  • Проверяют свечу зажигания на наличие искры.

Устройство и принцип работы

Почти все известные изготовители бензопил дополняют собственную продукцию стартерами идентичного принципа работы. Ведь не зря в любом специализированном магазине сегодня можно найти универсальные типы стартеров, которые в равной степени отлично подойдут для любой модели бензопилы, будь то Макита, Хускварна либо Штиль, или даже полуофициальной подделки из Китая под вышеуказанные марки. Тем не менее, среди стартеров отечественного изготовления есть и те, что обладают своими уникальными особенностями – Урал, Лесник и т.п.

Работа стартера заключается в следующем: на корпусе бензопилы имеется ручка, сквозь которую проходит специальный трос, вытягивающий и зацепляющий барабан храпового механизма при резком вытягивании. При этом движение передается на барабан со шлицами на валу.

В это время коленчатый вал делает несколько полных оборотов, в результате чего рабочая смесь сжимается между головкой цилиндра и поршня. Если ручку отпустить, то контакт между шлицами и храповиком потеряется, в результате чего вал просто остановится!

Чем больше объем двигателя бензопилы, тем больше топливно-воздушной смеси потребуется для дальнейшего воспламенения. Исходя из этого, для запуска пил большой мощности, как правило, необходимо больше рывков за пусковой тросик. Для большего удобства работы и для ускорения возврата барабана производители стали использовать заневоленные возвратные пружины из упругих сталей.

Упрощение запуска бензопилы достигается за счет следующих факторов:

  1. Присутствии в конструкции некоторых моделей бензопил (к примеру, в моделях Maxcut, Partner линейки S и т.п.) специального насоса, гарантирующего своевременную подкачку топливной смеси.
  2. Монтажа дополнительной пружины, обеспечивающей более легкое раскручивание коленчатого вала при смещении тросика.
  3. За счет предварительного обогащения смеси через соответствующую заслонку в корпусе карбюратора.
  4. Размещения автоматического декомпрессионного клапана, который будет уменьшать рабочее давлению внутри цилиндра.

Основные неисправности триммера стартера

Определить причину отказа запускающего устройства не сложно. Существует несколько основных вариантов:

  • сломанный шнур (веревка);
  • Когда пружина разрывается или отключается.

Указанная информация приведена на фотографии ниже.

Может случиться так, что механизм стартера будет случайно сломан. Последствия будут прискорбными, если сломанная веревка намотана вокруг маховика двигателя: пружина лопнет, шкив оторвется. Но такие случаи, когда требуется полностью заменить узел стартера, встречаются крайне редко. В большинстве случаев, чтобы зафиксировать механизм, достаточно положить новую пружину или заменить шнур.

Основные неисправности и способы их устранения

Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.

Бензопила Хускварна не заводится

Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.

В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.

Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.

Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.

В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.

Если пила заводится, но плохо

Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.

Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.

Цепь бензопилы крутится на холостом ходу

Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.

Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.

Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ

Почему бензопила Хускварна глохнет при нажатии на газ

Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.

Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.

Почему не смазывается цепь на бензопиле Хускварна

Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.

Причин может быть несколько:

  1. Неисправность масляного насоса;
  2. Засор фильтрующего элемента, установленного в баке;
  3. Неисправность сапуна масляного бака;
  4. Разрыв масляного шланга;
  5. Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
  6. Засор масляного канала в корпусе пилы;
  7. Засор канала подачи масла в шине;
  8. Неисправность шестерни привода масляного насоса.

Как починить стартер на бензопиле

Причиной неисправности системы запуска бензопилы могут быть:

  1. Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
  2. Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
  3. Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

  1. Откручивают крепежные винты и снимают крышку.
  2. Отворачивают винт, который прикрепляет механизм к защитной крышке.
  3. Плавно запускают стартер, сняв с него пружину и зажимы.
  4. Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
  5. Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
  6. Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
  7. Проверяют свечу зажигания на наличие искры.

Смотрите »
ТОП-16 лучших бытовых и профессиональных моделей бензопил Чемпион

Замена шнура

Для того чтобы сделать замену шнура, потребуются следующие инструменты:

  • набор отверток;
  • веревка.

Замена пускового шнура выполняется следующим образом:

  1. Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
  2. Затем демонтировать стартер с корпуса инструмента.
  3. После этого необходимо повернуть крышку и провести осмотр.
  4. Затем демонтировать зажим и пружину.
  5. Следует развязать узел на веревке.
  6. Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
  7. Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
  8. После этого закрутить крышку при помощи крепежных винтов.
  9. В конце установить стартер на место и прикрутить крепежные винты.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

  1. Демонтировать стартер с корпуса инструмента.
  2. Снять защитную крышку.
  3. Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
  4. Второй конец шнура продеть в отверстие защитной крышки.
  5. Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
  6. Проверить работу пружины после вытягивания и отпускания механизма.
  7. Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
  8. Демонтировать шкив и шнур.
  9. Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

  1. Аккуратно извлечь обойму механизма.
  2. Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
  3. Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
  4. Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
  5. Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
  6. Заправить пружину и вставить ее в механизм стартера.
  7. Аккуратно зафиксировать обойму.

Бензопила – это основной инструмент, при помощи которого можно запастись дровами для бани или камина, а также можно использовать ее при строительных работах на дачном участке или в частном доме. При соблюдении всех условий эксплуатации и проведении профилактических мероприятий, которые предусмотрены производителем, бензопила может прослужить длительное время. Но по истечении времени могут возникнуть мелкие неисправности, с которыми можно справиться самостоятельно. Например, ремонт стартера бензопилы своими руками вполне по силам при соблюдении последовательности операций.

Устройство стартера бензопилы: 1- винт стартера, 2 – втулка, 3 – пружина легкого запуска, 4 – винт, 5, 6 – катушка стартера, 7 – дефлектор, 8 – крышка стартера, 9 – ручка и шнур, 10 – винт.

Как натянуть пружину

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Простой ремонт стартера бензопилы repair starter chainsaw как правильно натянуть цеп на. Упругие свойства пружины не изменятся.

Натягивание пружины ПИМ

Пружина натягивается при надетом на барабан полотне. Натяжение и настройка ПИМ производятся по следующему алгоритму:

  • на полотно надеваются тяговые пружины (идут в комплекте);
  • пружинный механизм натягивается (количество оборотов зависит от диаметра вала и массогабаритных характеристик полотна – узнать примерное число оборотов можно из специальной таблицы);
  • пружина фиксируется специальными скобами-стопорами;
  • тяговые пружины заправляются в вал в специальные прорези, расположенные на его концах;
  • стопор пружины снимается;
  • проверяется плавность и скорость хода полотна (обязательно нужно придерживать его рукой, чтобы исключить резкие удары стопоров на нижнем ламеле о край короба и, если стопоры ещё не установлены, избежать полного наматывания полотна на вал).

Практические рекомендации

Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.

Сначала требуется установить на место пружину плавного запуска. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. В статье расскажем как отрегулировать как отрегулировать карбюратор на бензопиле видео. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания. У меня болтаются шпильки крепления карбюратора на бензопиле полотне как ее поменять? После этого надо сделать несколько витков веревки и запустить ее вовнутрь. Крышку с собранным стартером устанавливают на место. При помощи винтов производят ее закрепление.

После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.

К ремонту бензопилы необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

  • Демонтировать стартер с корпуса инструмента.
  • Снять защитную крышку.
  • Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
  • Второй конец шнура продеть в отверстие защитной крышки.
  • Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
  • Проверить работу пружины после вытягивания и отпускания механизма.
  • Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
  • Демонтировать шкив и шнур.
  • Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Ремонт бензопил Хускварна. Ремонт бензопил Husqvarna Пермь

Бензопилы марки Хускварна (Husqvarna) очень популярны в Перми не Пермском крае.

Напомним что Husqvarna это большая шведская промышленная компания не один из крупнейших в мировой экономике производителей садовой техники, а кроме того инструментов для строительства.

Бензопилы Хускварна обладают системой очистки воздуха в двигателе, высокой эргономикой, антивибрационной системой.

Бензопилы Husqvarna достаточно надежны не обладают достаточно большим ресурсом. Поломки садовой техники не бензопил происходят довольно часто, тут не придет к на помощь Веселый дровосек!

Это, можете сделать ремонт бензопилы Хускварна на дому. однако лучше передать бензопилу в профессиональные руки наших специалистов.

Наш сервисный центр занимается ремонтом бензопил Хускварна в городе Пермь таких моделей как:

  • Husqvarna 236
  • Husqvarna 240
  • Husqvarna 135
  • Husqvarna 435
  • Husqvarna 440e
  • Husqvarna 445e
  • Husqvarna 450e
  • Husqvarna 55
  • Husqvarna четыреста пятьдесят пять e Rancher
  • Husqvarna 460
  • Husqvarna 262
  • Husqvarna 365
  • Husqvarna 340
  • Husqvarna 345
  • Husqvarna 350
  • Husqvarna 137
  • Husqvarna 142
  • Husqvarna 135
  • Husqvarna 140
  • Husqvarna 236
  • Husqvarna 240
  • Husqvarna 365
  • Husqvarna 372
  • Husqvarna 395
  • Husqvarna 435
  • Husqvarna 445
  • Husqvarna 450
  • Husqvarna четыреста пятьдесят пять RANCHER X-TORG
  • Husqvarna 555-15
  • Husqvarna пятьсот шестьдесят ХР
  • Husqvarna пятьсот семьдесят шесть ХР-18
  • Дополнительно триммер Husqvarna 125

Мы часто делаем ремонт бензопил Husqvarna, поэтому у наших специалистов достаточно опыта, чтобы решить любую вашу проблему с бензопилой данной компании.

Неполадки стартера

Стартер подчас перегорает. Тогда ремонт бензопилы «Партнер 350» в кустарных условиях необходимо начинать с последующего: открутить боковую крышку, которая располагается рядом с редуктором. Стартер у представленной пилы находится возле двигателя. С целью осмотреть эту деталь, изначально снимается воздушная заслонка.

Далее потребуется отсоединить карбюратор. Стартер в этой модели соединен с дросселем. Чтобы их разделить, нужно воспользоваться отверткой. На пилу партнер 350 плюсы и минусы бензопилы партнер 350. Как требуется отрегулировать. Если на стартере виднеется нагар, эту деталь придется полностью заменить. Тогда установлена обычная модификация, не найти ее в магазине не составит для вас труда. Однако надежнее запчасти на бензопилу «Партнер 350» приобретать в специализированных мастерских. После замены стартера останется лишь вновь прикрутить дроссель не поставить карбюратор с крышкой.

Основные неисправности стартера триммера

Найти причину поломки запускающего устройства нетрудно. Главных вариантов несколько:

  • обрыв шнура (веревки);
  • когда пружина ломается или выходит из зацепления.

Обозначенные детали показаны на фото ниже.

Может случиться так, что стартерный механизм будет случаем разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет. Как отремонтировать стартер на как правильно накрутить леску на катушку триммера как. Но такие случаи, когда требуется полная подмена стартерного узла, происходят очень изредка. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.

Ремонт системы подачи топлива

Топливо может не попадать в цилиндр по следующим причинам:

  • Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
  • Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
  • Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.

Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.

Своевременная замена топливного фильтра гарантирует полноценную подачу топлива

Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам

Тросик рычага привода дроссельной заслонки должен находиться на своем месте

Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.

Статья в тему: Регулировка карбюратора бензопилы: технические нюансы

И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.

Чтобы ремонтировать карбюратор самостоятельно, необходимо познакомиться со всеми его деталями

Все части должны быть чистыми, сухими и исправными.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
