Stihl 361 не развивает обороты

Внимание, подделка!

Есть и печальная новость: каждая пользующаяся спросом у потребителя техника по прошествии определенного времени обрастает фальсификатом. Подделки приходят к нам из Китая и хоть и несут на себе логотипы бренда, но совершенно не отвечают заявленному (ожидаемому) качеству. На счастье, знающие люди научились даже визуально распознавать подмену.

Они готовы поделиться этой видеоинформацией в интернете, мы же опишем эти признаки в статье.

Начнем с корпуса:

литье грубое, пористое, низкокачественное;
цвет корпуса тусклый;
винт воздушного фильтра размещен в верхней части бензопилы. вместо положенного торцового положения у оригинального изделия;
форма крышек топливного и масляного бачков также отличается: у оригинальной пилы крышки выполнены под отвертку идущую в комплекте, у подделки они простые, слегка выпуклые;
серийные номера полностью отсутствуют;
тормоз цепи крепится с одной стороны, когда у оригинальной бензопилы “Штиль” МС 361 крепление двухстороннее.

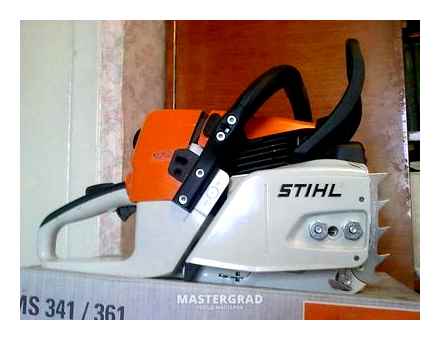

Бензопила «Штиль» 361 в работе

Внутренние различия:

у поддельной бензопилы карбюратор упрощенный без встроенного компенсатора:
используются неоригинальные свечи зажигания без соответствующих логотипов бренда Stihl.

Ну и последняя проверка — это цена

Сколько может стоить мотопила “Штиль” МС 361? Важно помнить, что бренд Stihl — дорогой бренд, а это значит, что оригинальная бензопила Stihl MS 361 не может стоить дешево! На отечественном рынке цена может варьироваться от 36 до 46 тысяч рублей

Отказ от работы

Бензопила «Штиль 180», неисправности и ремонт которой вы можете выявить и осуществить своими руками, иногда попросту не заводится. Такая проблема может возникнуть совершенно случайно. В первую очередь потребителю необходимо открыть и снова закрыть крышку бензобака. Вентиляция камеры сгорания должна быть осуществлена на следующем этапе.

Свечи рекомендуется вынуть и хорошо просушить. Этого в некоторых случаях оказывается достаточно, чтобы инструмент завелся и стал работать исправно. Если проблема осталась, то причина в другом. Сапун влияет на подачу топлива. Если он забился, в топливном баке возникает вакуум, что влечет отказ от работы. Сапун можно отремонтировать очень просто. Для этого его прочищают с помощью иглы.

Регулировка карбюратора бензопилы Stihl MS 361 своими руками

Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:

При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).

В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.

Необходимые инструменты

Особенность бензопилы Stihl MS 361 — легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.

При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.

Пошаговый алгоритм регулировки

Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.

Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.

Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.

Стандартная регулировка

Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:

Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
Двигатель завести и прогреть в течении 7-10 мин.
Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.

Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.

Нюансы, которые нужно знать

При поворотах любого винта меняется заводская настройка

Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты. Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной

Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.

Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.

После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.

Познавательное видео

Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 — Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.

Пилы Штиль и Партнёр

В бензопилах Штиль 250, 361, а также Партнёр 351, 350 регулировка карбюратора осуществляется с помощью винтов Н и Л путём выставления пропорций бензина и воздуха. Если их отпустить, то произойдёт добавление большой части топлива и поэтому обороты будут высокими, в противном случае наоборот, будут падать.

Читать также: Схема последовательного подключения светильников

Холостые обороты в бензопилах Партнёр регулируются с помощью винта с буквой Т, а у Штиля, как правило, нужно искать маркировку ЛА. Стандартная настройка бензопилы осуществляется при финальных испытаниях. В основном после таких настроек процент топлива в рабочей смеси больше чем воздуха, что не соответствует оптимальным параметрам. Но их необходимо сохранить в первые часы работы во время обкатки устройства. После этого пилу можно регулировать самостоятельно, но работать хорошо она будет и на заводских настройках.

Но если решено регулировать самостоятельно, то действия требуется совершать в такой последовательности:

регулировка винта Л;
потом настроить жиклёр Н;
после этого переходить к настройке холостого хода с помощью винта Т (если бензопила Штиль — ЛА).

Сначала винт Л нужно крутить в обоих направлениях для того, чтобы найти максимальную частоту оборотов мотора. Если та точка найдена, то тогда этот же винт прокрутить на ¼, тем самым немного сбавив обороты. Если при этом цепь на холостом ходу продолжает двигаться, необходимо немедленно провернуть винт Т (ЛА) до полной остановки цепи.

После настройки максимальных оборотов винтом Н, необходимо проверить по тахометру частоту. В том случае, когда она не соответствует указанным в сервисной книжке, настройку нужно провести повторно. Когда на максимальных оборотах выходит очень много дыма из выхлопной трубы, то смесь слишком богатая топливом, если слышатся шумы и двигатель сильно греется, то наоборот — бедная. Потом нужно отрегулировать холостые обороты. При правильной настройке должно наблюдаться ровное звучание мотора на низких оборотах, при этом цепь не должна двигаться.

Почему не заводится бензопила STIHL

Для предварительной диагностики причин проверяют работу бензонасоса, внешний вид свечи, поступление топлива, функциональность карбюратора и состояние фильтра

Обращают внимание на работоспособность цилиндров, поршней, глушителя, подшипников коленвала. После профилактических мероприятий пробуют запустить бензопилу. Недостаточная смазка трущихся запчастей также становится фактором плохой работы

Недостаточная смазка трущихся запчастей также становится фактором плохой работы.

В данной статье мы рассмотрим главные проблемы, которые могут возникать при запуске бензопилы STIHL (пропала искра, инструмент глохнет или не набирает обороты), а также способы их устранения.

Отсутствие искры

Проводится проверка искры на свече зажигания. На функционирование элемента влияют разные факторы. При тестировании механизма выявляются причины:

недостаточная наладка карбюратора;
большое масло в составе бензина;
засорение топливного и воздушного фильтров.

Из-за работы в таких условиях на контактах свечи скапливается нагар. Последующая коррозия проводников становится причиной того, что нет искры в половине случаев неисправностей. Это происходит потому, что изменяется зазор между модульными контактами. Для проверки искры делают следующее:

наконечник высоковольтного кабеля снимают;
свечу выкручивают;
наконечник ставят на место;
свечу прислоняют широким концом к цилиндру;
запускают стартер.

Если при пуске между электродами появляется яркая искра, напоминающая молнию, то узел зажигания исправен. При отсутствии вспышки чистят весь элемент и выставляют зазор между проводниками. Иногда отсутствует зазор между маховиком и катушкой зажигания. При трении маховика на его наружности видны царапины.

Как отрегулировать зажигание на бензопиле Штиль 180 — Спецтехника

Ремонт бензопилы своими руками

Все неисправности бензопил можно поделить на две главные группы: проблемы мотора со всеми его узлами и системами (зажигание, система подачи горючего, цилиндро-поршневая группа, выхлопная система) и неисправности других узлов (тормоз цепи, система смазки, муфта сцепления, шина и пр.).

Неисправности двигателя

движок не заводится;
заводится, но глохнет;
работает нестабильно;
не развивает мощности, т.е. нормально работает на холостых оборотах, но глохнет под нагрузкой.

Осуществляя ремонт бензопилы своими руками, необходимо действовать способом исключения — инспектировать попеременно все вероятные предпосылки неисправности, начиная с тех, проверка и устранение которых занимает наименьшее время (про устройство и работу двухтактного двигателя смотрите тут).

Система зажигания

. Практически все виды неполадок двигателя, перечисленные выше, могут вызываться сбоями системы зажигания.

Поэтому при их возникновении имеет смысл начинать поиски неисправности со свечи. Это тем более оправданно, что состояние последней может дать полезную информацию и о работе топливной системы.

Итак, при возникновении неполадки нужно вывернуть свечу и осмотреть её.

Провод отсоединяется, и свеча выкручивается специальным ключом.

Если свеча сухая, это значит, что проблема, скорее всего, не в системе зажигания, а в не поступлении в цилиндр топливной смеси. Можно заворачивать свечу обратно и приниматься за топливную систему. Если свеча сильно забрызгана топливной смесью, значит имеется ее избыток.

Это может происходить от разрегулированности карбюратора или нарушения правил запуска. Свечу вытирают и просушивают, осушают цилиндр, перекрыв подачу топлива и поработав стартером — чтобы провентилировать камеру сгорания и удалить избыток топлива.

После чего устанавливают свечу на место и повторяют запуск.

Наличие большого количества черного нагара также говорит о неисправностях в топливной системе.

Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло. Свечу промывают в бензине, очищают иглой или шилом от нагара, чистят электроды мелкой шкуркой и устанавливают на место.

Во всех этих случаях не лишним будет проверить зазор между электродами свечи. В зависимости от ее марки он должен находиться в интервале 0,5-0,65 мм.

Нужно проверить и уплотнительную прокладку свечи.

При ее изношенности или повреждении, может быть не обеспечена герметичность камеры сгорания, что приводит к снижению компрессии в цилиндре и проблемам в работе двигателя.

Даже если в случае проверки свечи есть большие основания полагать, что неисправность находится в топливной системе, нужно проверить свечу на наличие искры. Хотя бы для того, чтобы быть уверенным, что с этим все в порядке. Для этого:

надевают на свечу кабель зажигания;
с помощью плоскогубцев с изолированными ручками прикладывают резьбу или гайку свечи к цилиндру;
дергают за рукоятку стартера и смотрят — есть искра или ее нет.

Регулировка карбюратора бензопилы Stihl MS 660 своими руками

Все карбюраторы на бензопилах Stihl MS 660 проходят заводскую настройку на оборудованных стендах. Это обеспечивает наилучшие параметры работы ДВС во всех режимах. Настройки сбиваются крайне редко. Перед регулировкой нужно убедиться в её необходимости. Ухудшение работы ДВС может быть вызвано другими причинами:

Забит воздушный фильтр.
Забита нагаром решетка искрогашения и выходные патрубки глушителя.

Если с ними нет проблем, или они устранены, а ДВС работает ненормально, начинают регулировку.

Карбюратор бензопилы Stihl MS 660 имеет три регулировочных винта:

LA для регулировки холостого хода.
H для регулировки подачи топлива на больших оборотах (главный винт).
L для регулировки пропорций топлива и воздуха (винт качества смеси).

Винты L и H расположены рядом, LA на удалении от них. Все они имеют маркировку на корпусе.

Что нужно для регулировки

Для доступа к регулировке достаточно снять верхнюю крышку корпуса и воздушный фильтр. Поэтому из инструмента требуется только отвертка под шлицы регулировочных винтов.

Для профессиональной регулировки карбюратора потребуется электронный тахометр. Он точно указывает холостые и максимальные обороты. Холостые обороты бензопилы Stihl MS 660 – 2 500 в мин, максимальные – 13 000 в мин.

Без тахометра, качество регулировки карбюратора определяют на слух и по реальной работе ДВС бензопилы.

Стандартная, или базовая регулировка

Винты H и L закручивают по часовой стрелке до конца, подсчитывая количество сделанных оборотов. Их число записывают или запоминают. Если в результате неудачной регулировки карбюратора не удастся завести двигатель, эти данные позволят вернуться к исходным параметрам заводской настройки.

Винты H и L откручивают назад против часовой стрелки, каждый на 1 оборот.
Двигатель заводят и проверяют его в работе на слух или по тахометру.
Если обороты проваливаются (задыхается) при нажатии ручки газа, винт H откручивают ещё на 1/4 оборота.
Если при нажатии ручки газа двигатель работает, как на холостых, закручивают на 1/4 оборота винт L.

Каждая проработавшая какое-то время бензопила Stihl MS 660 имеет свои особенности, в том числе степень сжатия в цилиндре. Поэтому настройка индивидуальна. Поворотами на 1/4 — 1/3 оборота винтов H и L в ту или другую сторону, добиваются оптимальной работы двигателя бензопилы на средних и максимальных оборотах.

Текущая настройка

Опытные операторы в процессе работы могут заметить, что ДВС бензопилы стал работать хуже. Иногда достаточно повернуть винты H и L поочередно в ту или иную сторону на небольшой шаг в 1/5 — 1/6 оборота и тут же проверить результат регулировки карбюратора в реальной работе. Это один из простых способов добиться хорошей настройки.

Видео материал содержит информацию о том, как настроить карбюратор бензопилы и проверить результат настройки.

Регулировка холостых оборотов

Проводится с помощью винта LA.

Регулировка требуется, если двигатель глохнет на холостых – мало оборотов, или цепь прокручивается – много оборотов.

Обороты снижают, закручивая винт LA против часовой стрелки, пока цепь не остановится, затем откручивают назад на 1/5-1/4 оборота.

Регулировка винтом LA требуется почти всегда после регулировки винта L, который также изменяет параметры работы ДВС на холостых.

Винты LA и L регулируют холостые обороты в принципе по-разному. L меняет качество и количество подачи топлива через калиброванные отверстия. LA называется «подпорным», потому что он влияет на положение дроссельной заслонки, на холостых оборотах.

Достоинства и недостатки

Оригинальные карбюраторы бензопил Stihl не имеют технических недостатков. Это изделие от немецких производителей, технически продуманное и современное. Сечения каналов и пропускная способность калиброванных отверстий точно рассчитаны.

Карбюратор фирмы Walbro используемый на бензопилах Stihl MS 361

Двигатель с таким карбюратором не потребляет лишнего топлива, но способен работать на полную мощность. Для его изготовления применяются подходящие по своим свойствам материалы. Металл не окисляется, достаточно прочен. Пластиковые детали не разъедаются бензином и служат достаточно долго.

Оригинальные карбюраторы бензопил Stihl не ломаются ещё и потому, что карбюраторы на любых бензопилах не испытывают больших механических и температурных нагрузок. Выйти из строя в оригинальном карбюраторе бензопилы Stihl MS 361 могут только прокладки и мембрана. После многолетней эксплуатации пластик может изменить свои свойства, стать жестким или хрупким. В этом случае можно приобрести ремкомплект и заменить старые детали.

Но 100% гарантии вечной работы для своих изделий не может дать ни один производитель.

Иногда карбюраторы от бензопилы Stihl MS 361 покупают для того, чтобы установить их на бензопилы других брендов схожей мощности.

Регулировка карбюратора бензопилы Stihl MS 361 своими руками

Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:

При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).

В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.
