Бензопила штиль 250 неисправности и ремонт
При всем многообразии современных стройматериалов, очень животрепещущей остается древесная порода. Потому дровосеков, работников служб благоустройства, дачников заинтересовывают инструменты для деревообработки, в часности бензопилы.
Бензопила Штиль легка в эксплуатации, недорога в стоимости, надежна, имеет длинный срок службы.
Различные люди предпочитают различные марки. Кого-либо интересует бензопила Партнер, кого-либо — устройство марки Штиль, кого-либо — что-то еще. Но они периодически ломаются, при этом их поломки и похожи друг на друга, и отличаются. Дальше разглядим ремонт бензопилы Штиль самостоятельно.
Данный бренд отлично известен как посреди экспертов, так и посреди личных лиц, занимающихся обустройством собственного жилого места. Большая популярность бензопилы Штиль обусловливает нередкое практическое применение этого инструмента и принуждает находить методы действенной игрой в снежки с ее обычными поломками.
Конструкция бензопилы Штиль.
Пока начать разборку неисправного механизма, следует приготовить надлежащие инструменты. Потому что бензопила по сути есть на техническом уровне относительно несложное приспособление, Такой список маленькой и включает:
- набор отверток;
- гаечные ключи;
- набор торцевых ключей;
- иглу.
Для возможности провести настоящее высококачественное восстановление рабочего состояния бензопилы Штиль своими силами, нужно точно установить предпосылки поломки. Так как обозначенная бензопила относится к механизмам, приводимым в движение бензиновым двигателем, главные неисправности связаны с этим агрегатом.
Самыми нередко встречающимися в эксплуатации бензопилы Штиль являются последующие неисправности:
- отсутствие пуска мотора;
- неуравновешенная работа ДВС сходу после запуска, и в результате после недолговременной работы агрегат самопроизвольно отключается;
- работающий движок не выходит на полную мощность;
- подтекает масло.
Устройство карбюратора бензопилы Штиль
Одной из нередких поломок пильного устройства является также обрыв рабочей цепи. Однако она не относится к дилеммам, возникающим во время работы двигательной комплекса бухгалтерских программ. Обычно ремонт порванной цепи сводится к ее подмене на новейшую.
Поиск неисправности, которая послужила выходу бензопилы из строя, делается в последующем порядке. Сначала проверяется уровень бензина в бачке. Если с уровнем что остается сделать нашему клиенту в порядке, переходите к осмотру пускового устройства. Если и пусковой механизм не проявляет признаков поломки, нужно изучить свечу зажигания.
Читайте так же
Если и поэтому кропотливого осмотра и проверки корректности зазора установлено, что свеча совсем исправна, то предпосылкой проблем, вынуждающих делать ремонт бензопилы, может являться карбюратор. Такое нередко происходит по причине, что данное устройство обыденно засоряется.
Но если произведена смена старенькой свечки на новейшую, стопроцентно очищен карбюратор, а бензопила и дальше не пускается либо, заработав, стремительно глохнет, то в огромном вам понравятся повинна неисправная цилиндропоршневая группа (ЦПГ). Для возможности отменно проверить всю группу, придется издержать пару недель, полнстью разбирая обозначенную систему. При таких обстоятельствах проверяется техническое состояние цилиндра, поршня и поршневых колец.
И сейчас каждую неисправность разглядим незначительно подробнее.
Поломка системы зажигания
Если оборудование вышло из строя, необходимо проверить систему зажигания, а конкретнее, саму свечу. Если свеча сухая, это значит, что топливо не попадает в цилиндр, и, следовательно, причина не в этом. Если на свече имеются следы от топливной смеси, нужно проверить правильность работы карбюратора, а также его регулировки. Свечу необходимо вытереть и просушить, а затем перекрыть подачу смеси и включить зажигание. Данные действия помогут убрать лишнюю топливную смесь и проветрить камеру сгорания. После этого свечу можно ставить на место и снова пытаться запустить пилу.
Если на данной детали есть сажа, то причина порой кроется в использовании некачественного масла. Еще одной причиной могут быть неправильные пропорции топливной смеси и масла. В данном случае свечу понадобится очистить от нагара, промыть и зачистить электроды
Нужно обратить внимание, что расстояние между электродами должно быть не больше 0,65 мм
Если на свечи присутствует сажа, следует убедиться в том, есть ли искра. Для этого на свече необходимо закрепить кабель зажигания, а гайку с цилиндром скрепляют плоскогубцами. После этого заводится стартер. Если искры нет – меняем свечу. Если замена не дает результата, проверяется проводка и все соединения.
Еще одной причиной поломки может быть вышедший из строя маховик. Чтобы его открутить потребуется специальный ключ, так как закручивается он очень крепко.
Чтобы заблокировать вал от прокручивания, необходимо снять свечу и через образовавшееся отверстие поставить стопор поршня. Ни в коем случае нельзя блокировать маховик силовой отверткой, вставленной меж его ребер и корпуса, так как лопасти маховика не смогут выдержать нагрузку и обломаются.
После блокировки поршня откручивается гайка. Когда она чуть ослабится, ее верхняя часть станет в уровень с кончиком вала, в этот момент можно установить металлическую выколотку на гайку и ударить по ней. Так маховик соскочит с вала, и его удастся снять без особых усилий.
- https://pochini.guru/svoimi-rukami/remont-benzopilyi-shtil-180
- https://benzopilok.ru/brend/stihl/remont-benzopily-ms-180.html
- https://www.syl.ru/article/313205/benzopila-shtil-neispravnosti-i-remont-svoimi-rukami
- https://specinstrumenta.ru/dlya-sada/poshagovyj-remont-benzopily-shtil-180-svoimi-rukami.html
- https://diz-cafe.com/tech/remont-benzopily-svoimi-rukami.html
- https://newsdbase.ru/shtil-180-razborka-i-sborka/
Как работает карбюратор Штиль 180: устройство, принцип работы
К основным компонентам карбюратора бензопилы Штиль 180 относятся следующие компоненты:
- топливный насос (с внутренней диафрагмой);
- главная (мембранная) камера;
- диффузор;
- дроссельная и воздушная заслонки;
- игольчатый клапан;
- топливные жиклеры;
- форсунка с клапаном;
- регулировочный винт частоты вращения на холостом ходу.
Принцип работы таков. Картер бензопилы связан с топливным насосом в карбюраторе специальным каналом. За счет попеременного хода поршня в картере двигателя создается разрежение. За счет чего в топливном насосе приподнимается диафрагма и открывается клапан для подачи топлива в карбюратор.
Далее топливо проходит фильтрующий элемент (сеточку) и через специальный канал попадает в главную камеру. В этой камере установлена управляющая мембрана, которая регулирует подачу топлива нажатием на коромысло, которое в свою очередь опускает игольчатый клапан.
За поднятие управляющей мембраны отвечает разрежение, возникающее в диффузоре карбюратора за счет поворота воздушной, дроссельной заслонок. Как только двигатель завелся, смесь нужно обеднить. Опускаем воздушную заслонку, разрежение в диффузоре минимально, мембрана встает на свое место.
Из главной камеры топливо попадает в диффузор при помощи форсунки с обратным клапаном, либо через жиклеры холостого хода (когда дроссель газа закрыт). Там оно смешивается с всасываемым воздухом и уже готовая смесь попадает в цилиндр двигателя. Обратный клапан не дает воздуху из диффузора попасть в главную камеру.
Неисправность двигателя бензопилы
Признаки неисправности двигателя бензопилы:
— двигатель не запускается — двигатель работает неустойчиво — двигатель заводится, но очень часто глохнет — двигатель быстро перегревается — двигатель нормально работает на холостых оборотах, но «захлебывается» при нагрузке — двигатель сильно дымит, мощность падает
В определенных ситуациях лучше обратиться за помощью к профессионалам, и отнести свою пилу в авторизированный сервисный центр. Но с некоторыми неисправностями можно справится самостоятельно.
Вообще, чтобы устранить саму причину, надо вначале ее правильно определить, иначе весь ремонт будет равносилен стрельбе по воробьям из пушки, а возможно даже стрельбе по «вымышленным» воробьям, поскольку поломки-то никакой может и не быть.
Если вы пытаетесь завести бензопилу, а она не запускается, и при этом не издает никаких странных не свойственных ей звуков (стук, скрежет), значит вы просто неправильно ее заводите (если долго дергать бензопилу на подсосе, ДВС заливается топливом, и после этого завести его сложно).
Как правильно завести холодный двигатель? 1. Ставим рычаг или переключатель в положение «заслонка закрыта». 2. Если в модели предусмотрен топливоподкачивающий насос – подкачайте топливную смесь в карбюратор. 3. Вытяните ручку стартера, пока не появится сопротивление, затем энергично дерните по амплитуде отводя руку в сторону (раза 2-3). Не нужно пытаться «вырвать» шнур стартера из бензопилы! Пила должна завестись, а потом заглохнуть. 4. Если двигатель не завелся, переведите рычаг в положение полугаза или на рабочее положение, и попробуйте завести бензопилу в таком режиме
Обратите внимание: некоторые модели имеют кнопочный выключатель зажигания, убедитесь, что он включен
Что же делать, если двигатель так и не завелся? Вначале выкрутим и осмотрим свечу зажигания. Случается, что когда запускают бензопилу в холодное время, случайно заливают камеру сгорания топливной смесью. В этом случае также следует выкрутить свечу, просушить камеру сгорания холостым заводом, почистить свечу, и попробовать завести пилу снова.
Как проверить наличие искры на свече зажигания? Выкрученную свечу, соединенную с высоковольтным проводом, положить на цилиндр и дернуть стартер. Будьте аккуратны! Руками трогать свечу во время этой процедуры нельзя! Если вы увидите голубую искру – значит свеча в порядке. Вкручиваем свечу на место, пробуем завести пилу снова. Если опять постигла неудача – проверим соединение высоковольтного провода со свечей, катушку и систему зажигания.
Производитель продукции STIHL
История бренда STIHL начинается с 1926 года, когда Андреас Штиль основал . Изначально фирма специализировалась на создании рабочих котлов и первых «стиралок», а в дальнейшем на заработанные деньги была создана первая модель мотопилы. Данный агрегат, не смотря на огромный вес (48кг) быстро завоевал рынок и стал очень успешно продаваться в страны ближнего и дальнего зарубежья.
90-е года стали для компании началом семейного бизнеса. В жизнедеятельности фирмы начали принимать участие практически все члены семейства Штиль.
В 1995 году создали Холдинг AG&Co, основная база которого находилось в Вайблингене и Дисбурге.
Компания производитель STIHL
Начиная с 2002 года возглавлять совет директоров STIHL AG стал совершенно чужой человек. На то время бос Ханс Петер Штиль возглавил наблюдательный совет компании и перенял на себя председательство в комиссии STIHL Холдинг AG&Co.
Спустя еще 2 года открылся современный центр разработки компании, а уже в 2006 году стартовало в Китае новое предприятие по сборке.
На сегодняшний день компания успешно развивается, внедряя в работу новые идеи и еще более практичные подходы. Изобретения компании STIHL возглавляют рейтинг бензопил по надежности.
Принцип работы
Перед выявлением неисправности и ремонтом бензопилы «Штиль 180» следует изучить принцип её действия и то, из каких конструктивных элементов она состоит. В составе бензопилы обязательно присутствует её главный элемент — двухтактный двигатель. Именно он отвечает за надёжность и производительность устройства. Двигатель участвует в запуске привода цепи и поддержания его движения под действием центробежного сцепления. Кроме электродвигателя в состав бензопилы входят:
- стартер;
- маховик, он же узел охлаждения;
- блок зажигания;
- механизм сцепления и тормоза;
- карбюратор с компенсатором STIHL;
- воздушный фильтр;
- топливный и масляный бак;
- глушитель;
- антивибрационная система.
Топливо из бака попадает в карбюратор, где к нему примешивается воздух, попадающий из узла очистки. С карбюратора смесь воздуха с топливом поступает в двигатель. Карбюратор пилы имеет один построечный винт, который управляет работой холостого хода. Все настройки устройства выполнены на заводе и обеспечивают оптимальную подачу топливно-воздушной смеси.
В бензопиле используется одноцилиндровый мотор. В качестве механизма защиты применяется муфта, позволяющая в случае заклинивания цепи перевести электродвигатель в режим холостого хода. На начальных оборотах специальные накладки, расположенные в радиальном направлении, прижимаются пружинами к середине вала, тем самым не позволяя ему вращаться. На высоких оборотах центробежная сила увеличивается, что приводит к сжатию пружин. Накладки отжимаются от центра вала, звёздочка вращается и цепь запускается.
Электрическая схема устройства участвует в системе зажигания. Из-за использования маховика с магнитами при вращении возникает электродвижущая сила (ЭДС), которая приводит к появлению тока в блоке электроники. Блок направляет сигнал на свечу, провоцируя появление искры на её выводах. Эта искра подпаливает смесь, поступающую из карбюратора. После того как произошёл удачный запуск, бензопила начинает повторять все рабочие процессы в цикле.
Цепь устройства набирается из зубцов и соединительных элементов. Для защиты пользователя от обратного удара устройство оснащено системой тормоза. Подача масла происходит в автоматическом режиме под действием насоса.
А также смотрите видео Разборка бензопилы STIHL MS180
Вечер добрый,у меня такая проблема. пила штиль ms180c,работала мало,последний раз пилил деревья,стали перебои в работе двигателя.потом заглохла. чего не делал,0,разобрал продул,почистил,карбюратор,собрал, с полуборота завелась,поработала отлично набирала обороты, заглохла,и опять 0,заменил свечу. катушку зажигания,0,разобр.карбюр,чисто,продул,собрал,завелась. и опять поработала,закончился бензин,я чуть налил,залил бензин, всё опять 0, свеча мокрая,искра есть, подскажите. как эту проблему решить, описал дотошно, чтоб понятней было,может кто сталкивался с этой проблемой.Заранее спасибо.
Здравствуйте, а когда вы вывернули свечу, то пробовали? есть ли искра? бывает так, есть искра и вроде всё в порядке, а пила всё равно не заводится. у меня правда на другой марке почти такая ситуация была. оказалось компрессии нет. поменял сальники и вроде до сих пор (уже второй год) работает. ещё проблема бывает — фильтры. меняли их? вообщем куча, каждый раз разные ответы, чтоб долго не заморачиватся попробуйте в сервис, если будет слишком дорого, то …
Снятие и разборка двигателя
Двигатель удерживают 4 винта установленные на днище бензопилы Штиль 180. Для снятия необходимо их раскрутить, после чего аккуратно вынуть двигатель из посадочного места и резинового патрубка карбюратора.
Для разборки двигателя раскручиваются 4 винта картера, и он снимается, далее можно вынуть коленчатый вал в сборе с сальниками, подшипниками и поршневыми кольцами.
Снятие подшипников и сальников обычно не требует дополнительных инструментов
, но если, подшипники были напрессованы на вал с усилием, то для демонтажа понадобится специальный съемник.
Для снятия поршня с шатуна, потребуется вынуть стопорное колечко из посадочного гнезда, при помощи тоненькой отвертки, далее с противоположной стороны выдавливается поршневой палец, после чего поршень убирается в сторону.
Неисправности ДВС
Если бензопила Штиль не работает, глохнет или работает не так как надо. При запуске двигателя и при дальнейшей работе на холостом ходу слышны стуки или треск, пила сильно вибрирует в руках, скорее всего проблема в моторе. Возможно, поршень цепляет за цилиндр или разболтались поршневые кольца.
2. Неисправность — Не подается масло на цепь
Причина – неисправность элементов системы подачи масла
Пожалуй, главным недостатком данной пилы называют проблему с подачей масла. Но каких-то критичных неполадок не возникает, все «лечится» не сложным и не дорогим ремонтом.
Итак, рассмотрим возможные неисправности подробнее.
Привод маслонасоса путем зацепления с ведущей звездочкой скобой и резьбой на корпусе приводит в движение плунжер маслонасоса.
При обламывании края скобы подача масла будет не возможна.
Для замены привода малонасоса:
Снимаем крышку шины (п.34), стопорное кольцо (п.25), шайбу (п.24), ведущую звездочку (п.21) и подшипник (п.23). (описано выше)
Специальным стопором блокируем движение поршня в цилиндре (если такого не имеется – можно использовать плотную веревку с намотанными на ней узлами)
Ключом, который идет в комплекте, либо трещеткой с головкой на 19мм откручиваем сцепление (Резьба левая!)
Снимаем муфту сцепления и шайбу
Демонтируем привод маслонасоса (осматриваем скобу на ее «целостность» и привод на наличие резьбы – не должна быть «слизана»). При необходимости заменить привод и собрать в обратном порядке

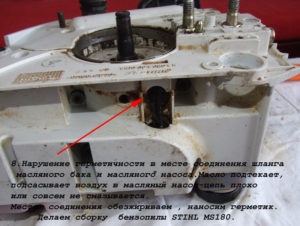

Маслянный шланг, пожалуй, самое проблемное место в данной бензопиле.
Очень частые обращения в наш сервисный центр с диагнозом «протекает масло с пилы»
Со временем шланг может потерять свои качества и деформироваться либо разбухнуть, тем самым либо, не пропуская масло, либо масло может протекать в месте крепления шланга с корпусом.
Для замены шланга:
Откручиваем крышки бензо и маслобаков, извлекаем их из баков (необходимо для снятия стартера)
Откручиваем винты крепления стартера (их расположение указано стрелками)
Снимаем стартер.
Для снятия рукоятки – отверткой извлекаем заглушки из амортизаторов (указаны стрелкой на рис)
Выпрессовываем амортизаторы из корпуса рукоятки (не используйте острые предметы, чтобы не повредить их)
Отсоединяем тягу карбюратора и рукоятку от корпуса пилы
Стопором блокируем движение поршня в цилиндре
Головкой на 13 мм откручиваем гайку (но не до конца) Легким ударом молотка по гайке освобождаем маховик с коленвала.
Откручиваем гайку до конца, снимаем маховик
Извлекаем масляный шланг с посадочного места (располагается внизу пилы)
Извлекаем маслобак из корпуса вместе с маляным шлангом
Стягиваем масляный шланг из бензобака
Снимаем масляный фильтр (очищаем его от зягрязнений – при необходимости меняем на новый).
Устанавливаем данный фильтр на новый шланг
Устанавливаем новый масляный шланг в бак, обратите внимание – масляный фильтр должен расположиться в области (2)
Масляный бак устанавливаем в корпус пилы, контролируя посадку шланга в отверстие.
На прилегающую поверхность масляного шланга можно нанести небольшое количество герметика и закрепить его в посадочном месте.
Другие неисправности маслоподачи.
Маслонасос на MS 180, можно сказать «вечный», случаев выхода его из строя очень немного. Для его снятия необходимо разобрать пилу (указано выше) Закрутить в него винт м5 и аккуратно вытащить из корпуса для чистки или замены.
Новый маслонасос устанавливать прорезью согласно рисунку на корпусе пилы, на глубину 13-14мм. Еще раз хотелось бы сказать, что перед тем как решиться на замену маслонасоса (довольно дорогой запчасти), проверьте остальные элементы системы подачи масла
Сапун маслобака (п.20) со временем может забиться опилками или прочими загрязнениями, вследствие чего в баке не будет создаваться должного разряжения и могут возникнуть проблемы с подачей масла. Сапун можно продуть компрессором либо очистителем карбюратора. При необходимости сапун нужно заменить. Для чистки или замены сапуна необходимо снять стартер и аккуратно извлечь сапун из маслобака
Технологическая заглушка масляного канала (выд.стрелкой на рис.) Бывают случаи когда, она «теряется» на пилах. Из-за этого масло не подается на шину и цепь. В продаже этих заглушек нет, поэтому либо искать б/у либо придумать заглушку из винта, нарезав резьбу в отверстии метчиком м6.
Техника безопасности по эксплуатации пилы
Техника безопасности довольно проста.
Каждый рабочий, применяющий бензопилу Штиль, обязан быть осведомлен относительно:
- Устройства и принципа ее действия;
- Возможных разновидностей неполадок а также вариантов их быстрого устранения;
- Возможность эффекта отдачи и его последствий;
- Правила топливной заправки;
- Правила цепной смазки;
- Правила проверки работоспособности механизма.
Персонал, работающий с устройством, должен обязательно быть в одет в спецодежду:
- Особые брюки защитного типа;
- Шлем со специальными наушниками;
- Защитные очки для глаз;
- Перчатки;
- Особые сапоги, желательно с нескользкой подошвой.
- При себе обязательно иметь аптечку.
Основные неисправности и способы их устранения
Эксплуатация инструмента должна осуществляться согласно приложенной к ней инструкции. Включать пусковую кнопку следует только после того, как будет проверено натяжение цепи, наличие топливной смеси и масла. Зафиксировав надежно бензопилу в руках, можно приступать к работе.
Если инструмент работать отказывается, то в первую очередь необходимо выявить причину неисправности. А инвентарь для ремонта бензопилы подойдет самый обычный: различные отвертки, торцовые и гаечные ключи, шестигранники.
Подтекает масло для смазки цепи
С этой проблемой рано или поздно столкнется каждый владелец инструмента. Причиной такой неисправности является нарушение герметичности в месте соединения масляного насоса и шланга от масляного бака.
Чтобы устранить эту проблему придется практически полностью разобрать бензопилу.
- Если поврежден шланг, то его лучше всего заменить на новый. Можно попробовать его залить герметиком, предварительно обезжирив и промыв.
- Масло подтекать может из-за того, что засорился или сломался масляный фильтр пилы. Его следует проверить и прочистить или заменить.
Если бензопила не заводится
Если верить специалистам, то при такой проблеме в первую очередь надо просто открыть и закрыть крышку на бензобаке. После этого нужно произвести вентиляцию камеры сгорания, а также вытащить и просушить свечи. Этих действий бывает достаточно для того, чтобы инструмент завелся и заработал. Если же неисправность осталась, то причину следует искать в другом.
- На подачу топлива влияет сапун. Поэтому если он забивается, то в баке с топливом образуется вакуум и пила не заводится. Ремонтируется сапун очень просто – его следует прочистить с помощью иглы.
- Бензопила «Штиль 180» может не работать из-за поломки цилиндра. Если на цилиндре имеются сколы или неровности, то причина в нем.
- Если инструмент не заводится, непродолжительное время держит мощность или глохнет сразу после включения, то причина поломки может быть в глушителе. Он может быть засорен какими-либо отложениями, возникающими во время работы в процессе выхлопов.
- Плохо заводиться пила может из-за неисправности стартера. Чтобы его посмотреть, с карбюратора следует снять крышку и скрутить специальный экран, находящийся за барабаном бензопилы. Если от стартера отошел контактный провод, то его надо прикрепить с помощью паяльной лампы. Если же проблема кроется в утечке масла, то стартер просто протирается тряпочкой.
Двигатель бензопилы работает с перебоями
Причиной такой неисправности может быть поломка цилиндропоршневой группы, которую достаточно просто отремонтировать своими руками.
Чтобы извлечь цилиндр из бака, на его головке надо открутить четыре болта. Затем тщательно проверить поршень, на котором не должно быть никаких задиров, царапин, сколов. Если таковые присутствуют, то поршень нужно будет заменить.
Оптимальное давление в камере сгорания обеспечивается за счет поршня и поршневых колец, которые достаточно плотно должны сидеть на корпусе поршня. Если вставленный в цилиндр поршень при раскачивании имеет свободный ход, то это свидетельствует о его износе.
Устранить этот дефект можно посредством расточки цилиндра и установки ремонтных деталей. Однако проще всего весь комплект ЦПГ просто заменить.
