Варианты самодельных стоек
Рассмотрев устройство стойки, можно перейти к наиболее распространенным вариантам ее исполнения. Возможности к конструированию ограничиваются по большей степени наличием материалов, сложности в исполнении и требованиям к проводимым работам.
Так при желании можно собрать даже самодельный токарный станок, при помощи которого можно будет выполнять некоторые фрезерные работы. Для этого нужно добавить возможность горизонтального передвижения заготовки.
Еще одним вариантом модернизации станка является возможность высверливания под углом, добавив к устройству станка поворотную пластину с отверстиями фиксации направляющей стойки под нужный угол.
Изготовление подобных механизмов требуется для выполнения более сложных задач, зачастую требует наличия сложного оборудования и опыта его применения. Для более простых, и не особо частых работ важны простота сборки и доступность материалов. Ниже будут приведены как раз такие варианты изготовления механизмов.
Из распространенных материалов
Преимуществом такого держателя является отсутствие строгих чертежей, минимум требуемых материалов и их шаговая доступность. Для его сборки не требуются особые навыки, а инструменты, применяемые в создании подобного держателя, находятся у любого домашнего мастера.
Станина для дрели в этом случае выполняется из дерева. Подойдет любая доска, главное — возможность выдержать мощность дрели с небольшим запасом. Для опоры и направляющего механизма подойдет что угодно, при условии устойчивого положения конструкции. Сама стойка крепится к опорке, с противоположной стороны фиксируются направляющая. Опора должна выдерживать вес всей стойки и собственно дрели.
Кронштейн для ручной дрели делается из тонкой твердой фанеры, в которой высверливается отверстие нужного диаметра. На основание данный кронштейн монтируется с помощью строительных уголков. Подъемный рычаг можно сделать из бруса нужной толщины.
Вся полученная конструкция соединяется при помощи тех же строительных уголков к станине и опоре.
Из рулевой рейки
Подобное устройство пользуется популярностью, оно достаточно прочно и долговечно. Его изготовление требует некоторого опыта, подходящих материалов и инструментов.
Так как данная стойка более тяжелая, то станину и стойку изготавливают из металла. На место крепления рулевой колонки устанавливается поворотный механизм, например, маховик.
Кронштейн для дрели ставится на каретку крепления рулевых тяг. Направляющую можно изготовить из профильного листа. Вся конструкция собирается очень быстро из доступных материалов.
При выборе самодельной стойки следует опираться на стоимость необходимых деталей, требуемый функционал и простоту изготовления.
Приспособления для электроинструментов:
- Насадки-ограничители. В момент ремонтных и строительных работ потребуется делать отверстия требуемого диаметра в точно установленную глубину. Непосредственно для этого применяется достаточно элементарная насадка, которая складывается из 3-х элементов. Её возможно сделать собственными руками, при этом характеристики отверстий просто и быстро меняются при потребности. 1-ая часть устройства – это хомут для удержания, он устанавливается напрямую в блок-корпус прибора. Такого рода хомут имеет 2 отверстия, в них вводятся упоры-устремляющие в виде металлических прутьев на 6 миллиметров. Прутки при потребности сгибаются. В период работы экспонируется нужный ракурс наклона дрели, чтобы создать отверстия с установленными параметрами.
Ограничитель глубины сверления
- Кругорезы – это специализированное приспособление, которое по внешнему виду напоминает огромный циркуль. Составляются насадки из металлических прутьев. Вертикальная доля выполняет значимость упора, в её конце производится специализированное утолщение. К вертикальной части осуществляется крепление горизонтальной, с одной стороны которой делается комфортная рукоятка, а с другой – приваривается колечко. Для устройства следует предусматривать поперечник крепежного кольца, чтобы электродрель не выскальзывала, вплотную держалась в нем в период работы. Изнутри правильнее в целом прикрепить резиновое колечко, что сможет помочь совершить фиксацию более надежной.
Различные приспособы для электроинструмента нужны для того, чтобы сделать работу наиболее удобной и простой.
Покупать подобные приборы не всегда имеется возможность, безусловно и зачастую они необходимы в целом на пару раз. По этой причине значительно легче сделать их без помощи других, потратив не так уж и большое количество времени.
Достоинства и недостатки самодельной стойки
Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:
- изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
- сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
- чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
- при желании всегда можно создать станок из дрели собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.

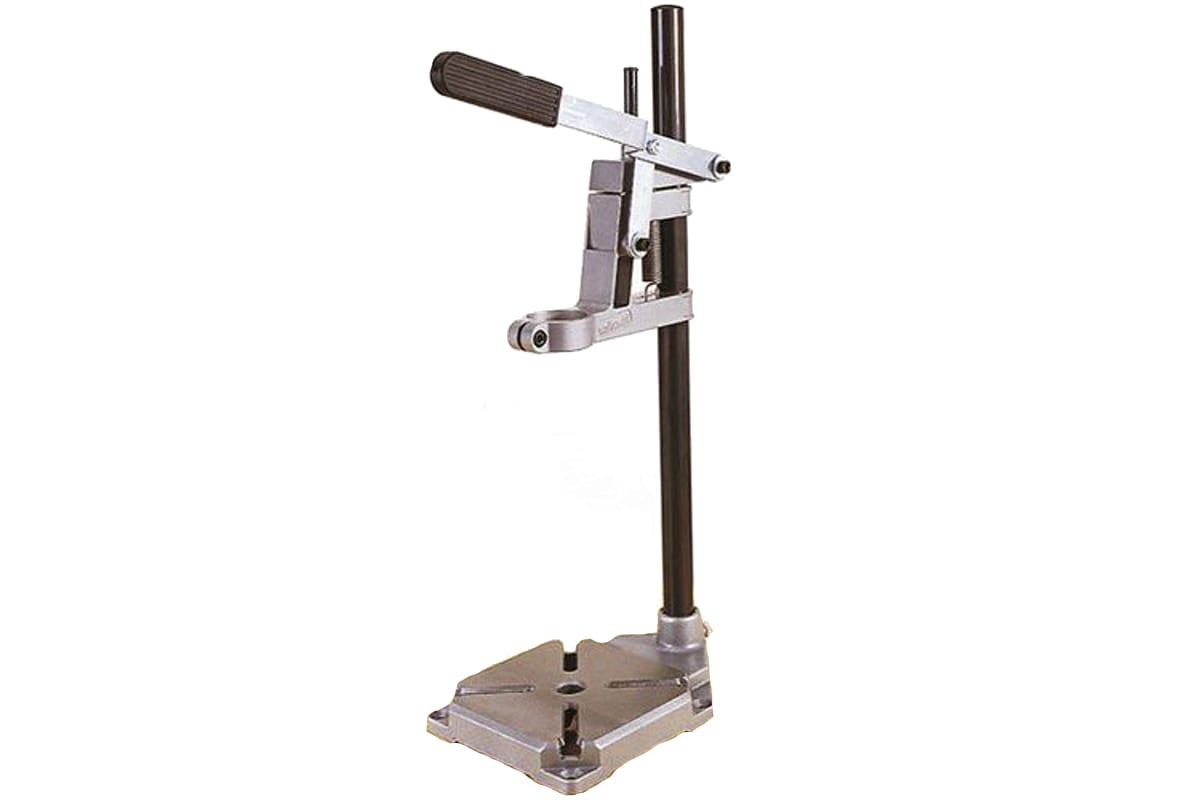

Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей
Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:
- для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
- по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
- самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.
Плюсы и минусы самодельных стоек
Подставка для дрели, выполненная своими руками, обладает как преимуществами, так и недостатками. Если говорить о плюсах, то начать стоит с дешевизны – гораздо экономичнее изготовить конструкцию самостоятельно, чем приобретать готовую в магазине. Более того, собрать стойку можно даже из вещей, которые уже имеются в домашнем хозяйстве: различных запчастей устаревшей либо же неиспользуемой техники. Чертежи без проблем обнаруживаются в интернете в бесплатном доступе, помимо этого, можно отыскать также и образовательные видео, которые легко повторить. Наконец, не возбраняется создать уникальную конструкцию, удовлетворяющую конкретные нужды мастера и не имеющую существующих аналогов.
Что касается минусов, первым является относительная сложность изготовления. Случается так, что некоторые детали оказывается невозможным сделать без специального оборудования, к примеру, для сварки или же токарного станка. В этом случае придется обращаться к специалисту, что, безусловно, повысит количество потраченных денег. Следующим недостатком самодельных стоек называют частое возникновение люфта из-за того, что части конструкции были неправильно зафиксированы. Люфт же, в свою очередь, негативно влияет на дальнейшее выполнение работ.
Например, на ней не удастся просверлить отверстия под углом.
Самодельный сверлильный станок из рулевой рейки.
Рулевая рейка от автомобиля является достаточно массивным устройством, поэтому станина под нее должна быть массивной и крепится к верстаку. Все соединения на таком станке выполняются с помощью сварки.
Самодельный сверлильный станок из рулевой рейки.
Толщина основания должна быть около 5 мм, ее можно сварить из швеллеров. Стока на которую закрепляется рулевая рейка должна быть выше на 7 – 8 см. Крепится она через проушины рулевой колонки.
Так как такой самодельный станок становится массивным, блок управления им лучше вынести отдельно от дрели.
Видео сверлильного самодельного станка на основе рулевой рейки от автомобиля.
Порядок сборки такого самодельного станка:
- Подготовка деталей;
- Установка стойки на станину;
- Сборка устройства перемещения;
- Установка устройства на стойку;
- Установка дрели.
Все места соединения должны быть надежно закреплены, желательно при помощи сварки. Если используются направляющие, то нужно сделать так чтобы не было поперечного люфта. Для большего удобства такой станок можно оснастить тисками для фиксации заготовки под сверление.
В магазинах можно найти и уже готовые под дрель стойки. При покупки стоит обращать внимания на размеры ее станины и вес. Зачастую недорогие конструкции подойдет только для сверления тонкой фанеры.

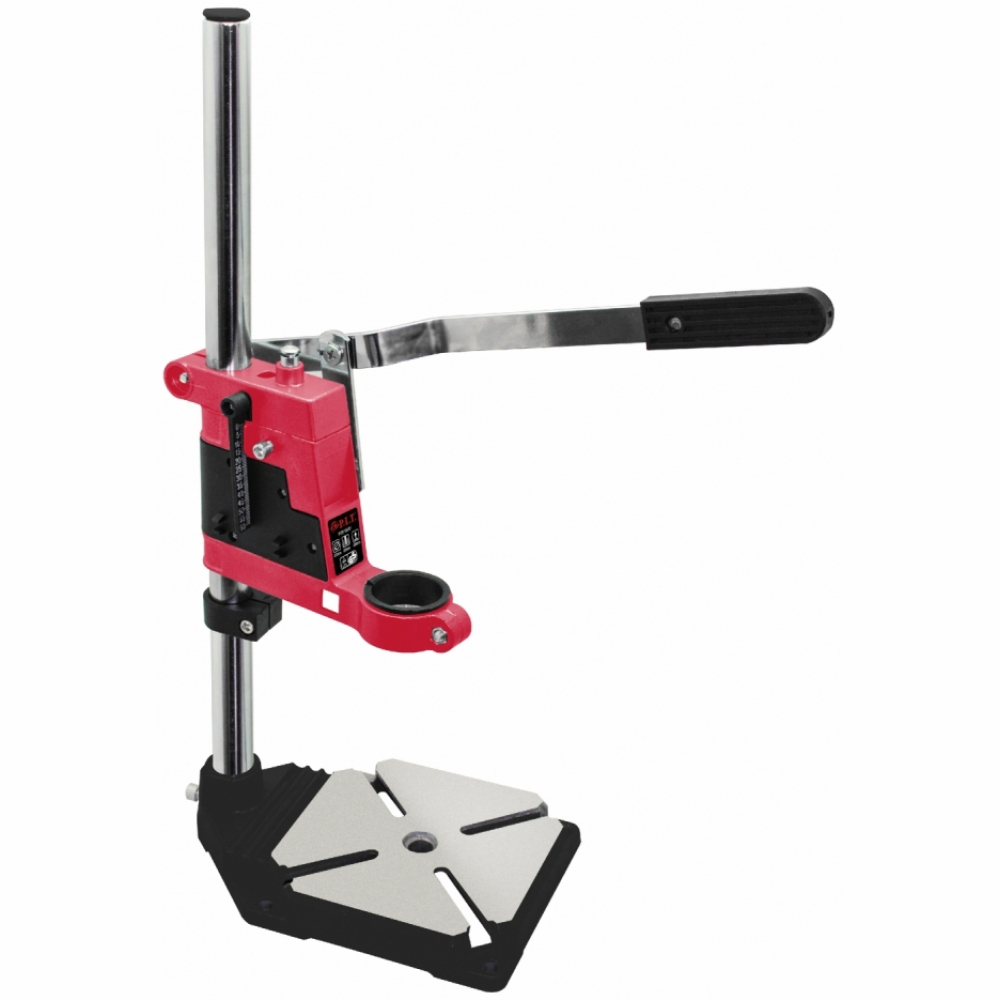

Стойка для дрели: обзор изделий от разных производителей
Держатель для электродрели является полезным и удобным приспособлением, которое обеспечивает быструю и надёжную фиксацию инструмента при выполнении стационарных работ. На сегодняшний день производителями налажен выпуск стоек для большинства моделей. Все они отличаются не только конструктивными особенностями, но и стоимостью.
Держатель для дрели Энкор 50429
Переносное приспособление «Энкор-50429» представлено рабочим столом и зажимным устройством, облегчающим сверление. Стойка предназначается для установки ручной электродрели, имеющей диаметр шейки корпуса в 4.3 см. По отзывам потребителей, лучше всего использовать для работы с данной стойкой инструмент, характеризующийся потребляемой мощностью в пределах 1 тыс. Вт и массой не более трёх килограмм. В комплект поставки входит колонна и кронштейн в сборе, а также основание и ключ шестигранный.
Стойка Sparky sp 43 (Спарки)
Сверлильная стойка предназначена для дрелей с диаметром шейки корпуса 4.3 см. Стандартный рабочий ход составляет 7 см. Плита основания sparky отлита из чугуна, поэтому работа становится наиболее удобной и безопасной. Значительный вес минимизирует риск сдвига держателя в процессе работы.
Другие популярные модели
Не менее популярны и модели от других производителей, которые характеризуются высокими качественными показателями и вполне доступной для рядового потребителя стоимостью:
- модель «Калибр», позволяющая выполнять трансформирование ручного электроинструмента в стационарный станок для сверления. Устройство пригодно для дрелей с шейкой 4.3 см. Широко используется при сверлении металлов с толщиной в 6 см. Конструкция изготовлена на основе алюминиевого сплава;
- надёжная модель по приемлемой цене Dremel является прекрасным вариантом для выполнения стационарных работ со сверлильным инструментом и позволяет осуществлять не только угловое и вертикальное сверление, но также полировку и шлифовку в горизонтальной плоскости. Допускается регулировка шага в пятнадцать градусов;
- модель Sparta диаметром 4 см предназначается для удобства работ, как с дрелями, так и шуруповёртами. Аксессуар прочно фиксирует рабочий инструмент в нужном положении, а наличие особой конструкция делает подачу инструмента вниз равномерной и плавной.
- поворотная модель Skrab-25526 с диаметром зажимного отверстия в 4.3 см прекрасно зарекомендовала себя при работе в домашних условиях и небольших мастерских. Конструкция удачно сочетает надёжность, долговечность и приемлемую стоимость;
- стойка «Диолд» идеально подходит для использования в бытовых и промышленных условиях. Стационарное приспособление позволяет закреплять ручное сверлильное оборудование с посадочным диаметром шейки 4.3 см. Идеально подходит для сверлильных работ по металлам, древесине, пластмассам и другим материалам;
- поворотная алюминиевая модель Аrtu-4002953601002 имеет две степени свободы и поворот на 360º. Отличается быстрым креплением на столешницу при помощи струбцины, а максимальная ширина раскрытия составляет 4.5 см. Применяется для крепления электродрели и использования инструмента с сверлом или шлифовальными насадками.
Стойка оборудования
Стойку, где будут расположены направляющие для дрели, можно также сделать из металлической или деревянной плиты. Кроме направляющих для перемещения дрели в вертикальной плоскости, на стойке смонтирован зажим, при помощи которого инструмент на ней фиксируется. Порядок сборки стойки можно посмотреть на обучающем видео, при этом необходимо придерживаться следующей последовательности действий:
- на подставке-станине фиксируют подпорку;
- на основании при помощи винтовых соединений закрепляют стойку станка, которую затем соединяют с подпоркой;
- на стойке фиксируют направляющие, в качестве которых можно использовать телескопические мебельные устройства;
- на подвижной части направляющих монтируют каретку, где размещают крепление для фиксации дрели.
Для стойки можно подобрать подходящие профильные трубы
Подбирая направляющие для своего самодельного станка, следует обращать внимание на то, чтобы в них не было поперечного люфта. Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка
Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах
Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах.
С закреплением дрели при помощи хомутов. Используемые в данной конструктивной схеме хомуты продеваются в отверстия, предварительно просверленные в каретке. Зажим дрели и ее надежная фиксация на каретке обеспечивается за счет затяжки хомутов.
Стойка из стальных труб
Для крепления дрели используется специальная колодка. Такая колодка представляет собой кронштейн, где закрепляется дрель. Изготавливается кронштейн из деревянной плиты, которая крепится к каретке под углом 90 градусов, для чего используются металлические уголки. Для фиксации дрели в колодке высверливается отверстие, диаметр которого на 0,5 мм меньше диаметра самого инструмента, и делается прорезь, позволяющая вставить инструмент в посадочное отверстие.
Отверстие в колодке на станок, предназначенное для установки дрели, выполняется по следующему алгоритму:
- на поверхности колодки чертят круг, диаметр которого соответствует диаметру устанавливаемой дрели;
- во внутренней части окружности, стараясь придерживаться линии, которая ее ограничивает, высверливают ряд отверстий небольшого диаметра;
- перегородки, которые образовались между просверленными отверстиями, прорезают при помощи ножовки или любого другого инструмента;
- используя напильник или надфиль с полукруглой формой рабочей поверхности, края полученного отверстия под дрель обрабатывают, делая их ровными.

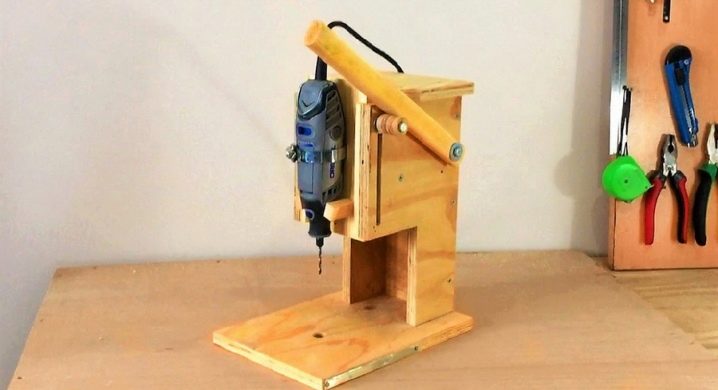

Деревянная стойка с кареткой на мебельных направляющих
Сверлильный станок своими руками из амортизаторов
Многие мастера устанавливают пружины, что является дополнением к станку. Это позволяет выполнять отверстия с автоматическим подъемом сверла. Подготовленная подставка должна быть зафиксирована на направляющих
Важно убедиться при этом, что соединение получилось прочным. Инструмент фиксируется хомутами, дополнительно необходимо использовать прокладку
Это позволит снизить вибрации. К площадке фиксируется ручка, которая будет отвечать за передвижение инструмента
Важно позаботиться ещё и о приставке
Она сделает крепление надежным. Это будет так, если форма и размеры подставки будут равны параметрам дрели или другого используемого инструмента.
Когда все элементы будут готовы, можно приступать к сборке стойки. Фиксация детали осуществляется аккуратно, чтобы избежать люфтов. На поверхности дополнительно устанавливаются струбцины и транспортир. Можно дополнить конструкцию несколькими линейками.
Вы можете создать подобие для установки дрели или другого инструмента, который будет находиться в конструкции стационарно. Эти манипуляции не отличаются сложностью. Необходимо будет подготовить подставку, используя технологию, описанную выше.
Затем в конструкцию вносятся некоторые изменения. Пользоваться дрелью на сверлильном станке не всегда удобно, что обусловлено размерами инструмента. По этой причине агрегат предварительно разбирается, только после устанавливаются его внутренние элементы. Рассмотрев чертежи, самодельную стойку для дрели своими руками вы сможете выполнить, получив в итоге для этого достается двигатель и пусковое устройство. Мотор крепится на подставке, что позволит исключить вибрации и смещение при эксплуатации оборудования.
Для этого используются прокладки, все хомуты плотно затягиваются. В результате размеры подставки немного уменьшатся. Пусковое устройство должно быть уложено в изолированную коробку. Затем провода удлиняются. Это решение позволит закрепить коробку с пусковым устройством на основании, а не на подставке. Патрон надевается на вал и аккуратно фиксируется. Когда все действия будут выполнены, станок можно считать готовым. Среди его основных характеристик следует выделить компактность, легкость и простоту, что делает его использование удобным.
Делаем стойку для дрели своими руками по технологии, которая необязательно предусматривает разборку инструмента.
Сверлильный станок с использованием асинхронного двигателя
Иногда рабочий двигатель заимствуется от старой бытовой техники, после этого останется лишь приобрести патрон. Те мастера, которые часто используют в работе дрель, применяют специальные стойки. Этот процесс упрощает сверление и делает обработку заготовок максимально точной.
При желании можно выполнить сверлильный станок самостоятельно, после этого он займет одно из важных мест в любой мастерской. Данная идея меня посетила когда я посмотрел на амортизатор в магазине запчастей. Шток это идеально отшлифованный и полированный, каленый прут с проточенным концом и нарезанным на нем резьбой.
Чтобы не покупать амортизаторы я пошел в гаражный сервис и взял у них два старых амортизатора задние от ВАЗ Далее просто болгаркой отпилил штоки от корпусов.
Небольшой люфт всё таки есть, так как штоки амортизаторов имеют небольшой люфт на сальниках, но в целом для тех целей, что он был создан, вполне подходит. Да, это далеко не промышленное оборудование, но всё же намного удобнее и точнее сверлить на нём, чем держа дрель в руках. Конструкция жёстко стоит или же все же люфтит? Айнур Хайретдинов потому, что на одном аморте эта конструкция крутилась бы вокруг своей оси.
Потом встал вопрос о том как и из чего сделать основание и суппорт. Фрезеровать из дюралевого листа дороговато. Варить из стального уголка тоже не хотелось.
Поэтому пал выбор на швеллер 10 номер и трубу прямоугольного сечения. Швеллер стал хорошей станиной, так как довольно много весит, а суппортом стала труба. Материал был найден и теперь требовалось найти привод.
Тут было много вариантов. Сначала хотел использовать микро дрель, но мне не понравился большой осевой люфт. Потом думал купить шуруповерт и разобрав сделать из него, но они тоже люфтят, а я хотел чтоб вал сидел жестко. Немного пораскинув мозгами выбор пал на самодельный шпиндель и мотор. Передача момента посредством приводного ремня стал самый оптимальный вариант.
Но самое интересное меня настигло чуть позже. Я был в шоке от цен на токарную обработку. Корпус шпинделя, вал, шкивы, направляющие втулки и корпуса для подшипников мне встали четко в стоимость токарного станка. Поэтому я решил прикупить токарный станок и все выточил сам.
Достоинства и недостатки стойки, созданной своими руками
Сделанная своими силами стойка для дрели имеет следующие преимущества:
- Значительно дешевле по сравнению с покупкой серийного станка.
- Для её создания понадобятся простые материалы, которые несложно найти или купить.
- Конструкция простая, поэтому сделать её сможет практически любой домашний мастер.
- Если всё выполнить правильно, то такое изделие получается крепче, чем аналогичное приспособление китайских производителей.
Самые простые модели стоек не дают возможности создавать отверстия под углом
Самостоятельное создание держателя для дрели имеет и некоторые недостатки:
- Для выполнения работ с металлическими деталями надо использовать сварочный аппарат, а он есть не у каждого человека.
- Сложно точно подогнать все элементы конструкции, поэтому возможен люфт. Это негативно влияет на точность операций, которые будут выполняться при помощи такого приспособления.
Плюсы и минусы покупных стоек
Основная цель всех стоек — упростить сверлильные работы, из-за чего их главными преимуществами являются конкретные параметры:
- увеличение возможностей рабочего инструмента;
- увеличение точности работы за счет установки сверла и фрезы перпендикулярно или под определенным углом по отношению к обрабатываемому материалу.
- отсутствие скольжения сверла по твердой поверхности в начале работы;
- способность работать и перпендикулярно, и под различными углами.
Но часто бывает, что и дорогие стойки не соответствуют всем необходимым параметрам. Например, нередко можно обнаружить отсутствие универсальных приспособлений для фиксации.
Стойка сверлильная для дрели
Совсем забыл — у меня же была аналогичная ситуация. Старая советская стойка для дрели с шейкой 38 мм. А все дрели у меня с шейкой 43 мм. И «никаких станков» — тоже требовался «колхоз, сделанный на коленке». Мысль подал сарапуловский держатель. Как я понимаю, у сарапуловских приводов диаметр шейки 36 мм. И штатив (стойка) ШУ-36 тоже на этот размер рассчитан. Держатель ДК-43 «предназначен для работы штатива ШУ-36 с дрелями, имеющими посадочную шейку диаметром 43 мм». Отверстие в держателе — для дрели, а за цилиндрический выступ держатель закрепляется в штативе.
У меня была пермская дрелька БЭС и кронштейн-держатель (как на фото).
Взял металлическую пластину толщиной 3 мм и гайку подходящего размера, просверлил шесть отверстий, чтобы прикрутить гайку к пластине винтами-гайками М4. В кронштейне и пластине просверлил по три отверстия, нарезал в этих трёх отверстиях пластины резьбу, т.к. гайки бы мешали.
Собранный держатель можно закрепить по оси стойки — установленная дрель будет расположена не по центру стола/плиты стойки, а ближе к оператору.
А можно держатель закрепить так, чтобы дрель была слева от штатного места. При таком варианте расположения можно также немножко развернуть колонну стойки в плите, чтобы дрель (ось сверления) переместилась чуть вправо — к центру стола/плиты стойки. Но только немножко, т.к. во-первых плоскость вращения рукояток будет отклоняться от оператора (и вращать будет не так удобно. Конечно, можно переместиться правее), а во-вторых, при вращении усилие (при вращении) будет направлено вправо и стойка будет менее устойчива. Та стойка была алюминиевая (легче и выше Вашей) — опрокинуть её было бы легче, если развернуть колонну так, чтобы ось сверления была в центре плиты и не закреплять стойку к верстаку. Это всё только мысли вслух, т.к. пользоваться собранным держателем не пришлось, попалась ещё одна стойка (с отверстием 43 мм).
Подобный «колхоз» можно и в Вашем случае сделать, какой-нибудь цилиндр/трубу подходящего диаметра (65 мм) и держатель для дрели — какую-нибудь металлическую ручку от дрели — подумать как её лучше прикрепить.
Плюс подобного варианта в том, что Вы не курочите стойку. Можно пользоваться и параллельно искать подходящую для этой стойки модель дрели. Или, возможно, Вам другая стойка попадётся (с отверстием 43 мм), и эту можно будет продать.Изменено 15 апреля, 2020 пользователем Barnauletz
Топ-3. WolfCraft 5027000
Модель изготовлена из прочного чугуна, выдерживающего существенные нагрузки. Опора из высоколегированной стали делает стойку еще более надежной и долговечной. Производитель не использует силумин и другие хрупкие сплавы.
- Характеристики
- Средняя цена: 12 700 руб.
- Страна: Германия
- Высота (мм): 305
- Диаметр гнезда для дрели (мм): 45
- Рабочий ход (мм): 130
- Размер основания (мм): 203×307
- Вес (кг): 8,07
Данная сверлильная стойка относится к категории профессиональных. Об этом говорит не только ее цена, но и некоторые особенности конструкции. В частности, тут полностью закрытая каретка, исключающая попадание стружки в нажимной механизм. Для более точной работы имеется линейка, а также ограничитель, не дающий дрели опуститься ниже установленного уровня. Также тут очень удобные рукоятки, состоящие из трех модулей, а не одного, как это чаще всего бывает. Конечно, обернуть штурвал полностью не получится, глубина хода всего 130 миллиметров, зато это очень удобно при работе. Ну, и конечно, применены только прочные материалы – чугун и легированная сталь. Никакого силумина и дешевого пластика.
Стойка изготовлена из прочных материалов: чугуна, алюминия и легированной стали. В конструкции не используется низкокачественный силумин, а пластик применяется только на накладке рукоятки. Цена при этом остается на приемлемом уровне.
- Характеристики
- Средняя цена: 2 000 руб.
- Страна: Россия
- Высота (мм): 435
- Диаметр гнезда для дрели (мм): 43
- Рабочий ход (мм): 80
- Размер основания (мм): 215×215
- Вес (кг): 2,04
Сверлильная стойка часто подвергается нагрузкам, особенно если работать приходится с твердыми материалами. Чтобы инструмент прослужил долго, при его изготовлении должны использоваться только самые качественные материалы. Как в данной модели. Основание, имеющее форму квадрата 215х215 миллиметров, сделано из чугуна. Как и каретка, в которую фиксируется дрель. Вертикальная труба стальная, с нержавеющим покрытием. В основании имеются диагональные прорези, позволяющие установить тиски, а также повернуть их практически под любым углом. В конструкции не используется силумин, что и делает ее максимально прочной и надежной. При этом цена не шокирует и остается на приемлемом уровне.
- Диагональные прорези для тисков
- Нет силуминовых деталей
- Рукоятка с фиксатором
- Демократичная цена
Пружина из тонкой проволоки
Поворотная каретка позволяет работать под углом 90 градусов, что дает возможность размещать на стойке не только ручную дрель, но и шлифовальную машину с прямым расположением диска.
- Характеристики
- Средняя цена: 4 400 руб.
- Страна: Латвия (производится в Китае)
- Высота (мм): 425
- Диаметр гнезда для дрели (мм): 43
- Рабочий ход (мм): 60
- Размер основания (мм): 156×156
- Вес (кг): 3,4
Производитель решил обойти своих конкурентов по оригинальности. По сути, перед нами обычная вертикальная сверлильная стойка, однако, судя по описанию, установить в нее можно не только дрель, но и шлифовальную машину. Конечно, только с прямым расположением диска, так как угловое размещение просто не имеет смысла. Кроме того, стойка позволяет сверлить отверстия под углом. Решение откровенно странное, так как эту функцию чаще всего выполняют обычные тиски. Как бы то ни было, каретка у инструмента подвижная, способная поворачиваться на 90 градусов. Если у вас есть подходящие для нее задачи, то найти альтернативу на рынке будет довольно сложно.
Как выбрать материал?
Выбор материала для стойки определяется в зависимости от дальнейших функций получившегося станка. Если с ее помощью планируется только сверлить, то собирать конструкцию разрешается из обычных древесных брусочков. Если же подставка должна получиться более мобильной и функциональной, то стоит некоторые детальки выполнить из стали. Станина для дрели традиционно делается либо из деревянного листка с толщиной, превышающей двадцать миллиметров, либо же из металлической пластины толщиной не менее десяти миллиметров. Конкретный выбор материала и его толщина должны зависеть от мощности используемой дрели. Помимо этого, ее можно укрепить дополнительным слоем из фанеры требуемого размера – так поверхность получится идеально ровной и более удобной для эксплуатации.
Стойка, на которой разместится сама дрель, также делается либо из металлической, либо деревянной плиты. Помимо направляющих на ней должен быть создан зажим для фиксации сверлящего инструмента. Каретка опять же может быть реализована из дерева или металла.
Такая система, как правило, оборудована и подходящей станиной, и стойкой, и даже механизмом управления, оборудованным ручкой. Дрель в этом случае будет перемещаться при помощи рукоятки фотоувеличителя, которую следует проворачивать. Перед эксплуатацией достаточно будет лишь убрать бачок с лампочкой и линзами и установить на освободившееся место хомутик для дрелей.
Кроме того, создать станок удастся и из рулевой рейки. В этом случае деталь берется чаще всего у машин отечественного автопрома, например, ВАЗ, Таврии или Москвича, и выполняет роль стойки и подъемного механизма. Основание нужно будет сделать самостоятельно. Плюсами конструкции ручной работы называют малую цену и доступность материалов, которые можно закупить на предприятиях или даже найти самостоятельно среди отходов – детали, бывшие ранее в употреблении, проблемой не являются. Среди минусов такого специфического станка называют его непрезентабельный внешний вид, а также не слишком выдающуюся точность.
Кстати говоря, для изготовления самодельного станка действует одно важное правило: чем мощнее дрель, которую подразумевается использовать, тем прочнее должна быть вся вспомогательная конструкция. В той ситуации, когда подставка делается из древесины, следует понимать, что материал этот довольно слабый, способный портиться при изменении влажности в помещении, а также часто подвергающийся появлению люфта
