Приспособление для вертикального сверления дрелью своими руками

Важные нюансы

Решив создать подобное приспособление своими руками, нужно учесть такие важные моменты:

  • подвижные элементы должны быть затянуты предельно плотно. Для эффективной работы, созданной своими руками насадкой для дрели у нее должна быть предусмотрена возможность выбора подходящего вылета и величины хода. Причем, если направляющая стойка отличается довольно значительным весом, то это только упрощает процесс создания отверстий.
  • В некоторых случаях стойка может применяться в сочетании с тисками, благодаря которым можно зафиксировать обрабатываемую деталь. В этом случае подобная конструкция легко превращается в полноценный станок для сверления. Причем необязательно приобретать подобные тиски, чтобы расширить функциональность оборудования. При наличии достаточного опыта можно сделать их также своими руками.

Подготовка

На этапе подготовки необходимо сделать два основных шага. Первый – отыскать в интернете чертежи максимально подходящей конструкции. Второй – подготовить требуемые инструменты и материалы.

Например, для создания простейшей стойки для дрели потребуются:

  • доски из дерева, толщина которых достигает двадцати миллиметров;

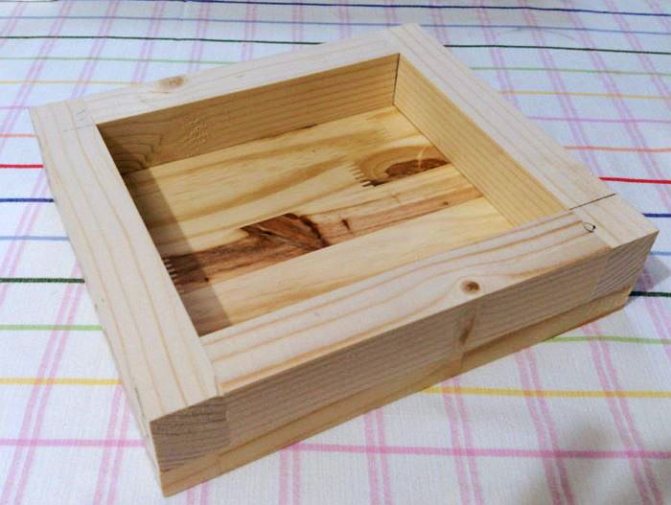

  • деревянный ящик среднего размера;
  • направляющие для мебели;
  • стержень с резьбой, отвечающий за возможность движения в конструкции;
  • приблизительно двадцать шурупчиков и тридцать саморезов;
  • столярный клей.

Помимо этого, стоит подготовить пилу, струбцину, отвертки, наждачку и, конечно же, саму дрель.

Как выбрать материал?

Выбор материала для стойки определяется в зависимости от дальнейших функций получившегося станка. Если с ее помощью планируется только сверлить, то собирать конструкцию разрешается из обычных древесных брусочков. Если же подставка должна получиться более мобильной и функциональной, то стоит некоторые детальки выполнить из стали. Станина для дрели традиционно делается либо из деревянного листка с толщиной, превышающей двадцать миллиметров, либо же из металлической пластины толщиной не менее десяти миллиметров. Конкретный выбор материала и его толщина должны зависеть от мощности используемой дрели. Помимо этого, ее можно укрепить дополнительным слоем из фанеры требуемого размера – так поверхность получится идеально ровной и более удобной для эксплуатации.

Стойка, на которой разместится сама дрель, также делается либо из металлической, либо деревянной плиты. Помимо направляющих на ней должен быть создан зажим для фиксации сверлящего инструмента. Каретка опять же может быть реализована из дерева или металла.

Такая система, как правило, оборудована и подходящей станиной, и стойкой, и даже механизмом управления, оборудованным ручкой. Дрель в этом случае будет перемещаться при помощи рукоятки фотоувеличителя, которую следует проворачивать. Перед эксплуатацией достаточно будет лишь убрать бачок с лампочкой и линзами и установить на освободившееся место хомутик для дрелей.

Кроме того, создать станок удастся и из рулевой рейки. В этом случае деталь берется чаще всего у машин отечественного автопрома, например, ВАЗ, Таврии или Москвича, и выполняет роль стойки и подъемного механизма. Основание нужно будет сделать самостоятельно. Плюсами конструкции ручной работы называют малую цену и доступность материалов, которые можно закупить на предприятиях или даже найти самостоятельно среди отходов – детали, бывшие ранее в употреблении, проблемой не являются. Среди минусов такого специфического станка называют его непрезентабельный внешний вид, а также не слишком выдающуюся точность.

Кстати говоря, для изготовления самодельного станка действует одно важное правило: чем мощнее дрель, которую подразумевается использовать, тем прочнее должна быть вся вспомогательная конструкция. В той ситуации, когда подставка делается из древесины, следует понимать, что материал этот довольно слабый, способный портиться при изменении влажности в помещении, а также часто подвергающийся появлению люфта

Достоинства и недостатки самодельной стойки

Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:

  • изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
  • сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
  • чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
  • при желании всегда можно создать станок из дрели собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.


Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей

Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:

  • для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
  • по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
  • самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

Изготовление дополнительных узлов

Модернизация конструкции позволит получить многофункциональный станок, на котором можно фрезеровать мелкие детали и сверлить отверстия под углом.

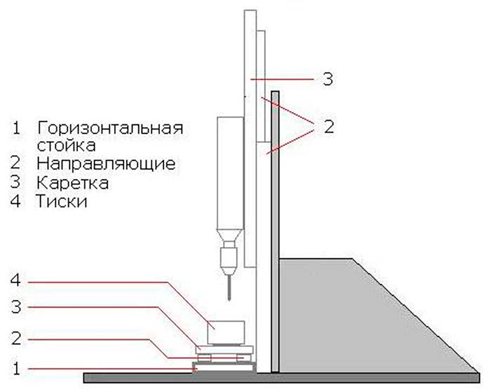

Чтобы фрезеровать деталь ее нужно сдвигать в сторону. Для этого к плите фиксируют дополнительную горизонтальную стойку. На ней закрепляют тиски, перемещающиеся на каретке с мебельными направляющими. Рукоятку управления можно сделать аналогичную на пружине или поставить винтовой механизм.

Для сверления отверстий под углом 30, 45 и 60о устанавливают дополнительную пластину. Ее делают поворотную, для чего просверливают по дуге отверстия. Фиксируют пластину к основной стойке станка, где она будет вращаться по оси. К дополнительной пластине крепят каретку с подающим механизмом.

Правильно вымерять расположение отверстий поможет транспортир. За основу берут центральное отверстие для оси и от него отмеряют точки под нужными углами.

Во время проведения токарных работ и ровного сверления дополнительную пластину располагают горизонтально. Чтобы выполнить сверление под углом пластину проворачивают до нужного отверстия. Фиксацию дополнительной пластины выполняют винтами с тыльной стороны стойки.

Простейшая конструкция позволяет обзавестись дома многофункциональным станком, на котором можно фрезеровать мелкие детали и сверлить отверстия под разным углом.

Механизм перемещения дрели вертикально

Конструктивные элементы узла:

  • Рукоятка, с помощью которой каретка с закрепленной на ней дрелью подводится к поверхности обрабатываемой детали.
  • Пружина, возвращающая каретку с инструментом в исходное положение.

Механизм можно сделать с использованием двух конструктивных схем:

  • Пружину соединяется с ручкой станка.
  • Пружины располагаются в пазах в нижней части каретки.

Первый вариант предполагает следующую схему выполнения:

  • На стойке станка винтами фиксируются две металлические пластины, а между ними устанавливают ось, где и размещается ручка.
  • На другой стороне стойки устанавливаются пластины и ось, на которой фиксируется один конец пружины, второй конец соединяется с рукояткой.
  • Штифт, с помощью которого ручка соединяется с кареткой, располагается в продольном пазу каретки.

Если пружины расположены в нижней части возвратного механизма, рукоятка тоже фиксируется с помощью двух пластин и оси, которая обеспечивает ее движение. Пружины при этой схеме располагаются в нижней части пазов направляющих, дорабатывающихся с помощь металлических уголков, которые ограничивают их перемещение.

Принцип работы сверлильного станка, где пружины расположены внизу каретки, довольно прост: опускаясь вниз при сверлении, каретка с закрепленным на ней инструментом давит на пружины и сжимает их; после прекращения этого механического воздействия пружины разжимаются и поднимают каретку с дрелью в исходное положение.

Станина устройства

Для станины понадобится металлический лист, толщина которого не превышает 10 миллиметров или небольшой кусок деревянной дощечки толщиной 20 миллиметров. Размеры основания стойки напрямую зависят от того, для выполнения каких задач она делается, и могут быть следующими:

  • для обычного сверления в вертикальном положении подходит станина размером 50×50 сантиметров;
  • для выполнения других операций – 100×50 сантиметров.

Станина из металла или деревянного листа делается просто. Принцип можно понять, рассмотрев фото. На станине закрепляется стойка в вертикальном положении с помощью подпорки. Все элементы фиксируют винтами.

Особенности

Многофункциональная подставка для дрели, позволяющая выполнять различные работы, как правило, состоит из определенных компонентов. Во-первых, необходима несущая станина – именно на ней будут фиксироваться все элементы. Во-вторых, должна быть стойка – направляющая для дрели, используемая для ее фиксации. Данный элемент позволяет перемещать саму дрель при помощи ручки и иных элементов. В-третьих, важна вышеуказанная ручка, координирующая вертикальное движение сверлильной части. Наконец, существуют еще и дополнительные узлы, с созданием которых станок оказывается еще более функциональным.

Например, при выполнении только вертикального сверления, достаточно листа со сторонами по 500 миллиметров. В том случае, когда ожидаются гораздо более сложные операции, длину стоит увеличить до 1000 миллиметров, а ширину оставить такой же. На станине вертикально размещается стойка, которая фиксируется специальной подпоркой. Обычно между собой эти две части стыкуются винтовыми соединениями.

Основные элементы стойки

Стойка для дрели, своими руками изготовить которую совсем несложно, позволяет использовать этот ручной инструмент для выполнения различных технологических операций. Функциональность, которой обладает такой станок из дрели, ограничивается только мощностью ручного инструмента, используемого для его оснащения.

Схема одного из вариантов устройства сверлильной стойки

Если самодельная стойка для дрели изготавливается лишь для того, чтобы с ее помощью выполнять только операции сверления, то элементы ее конструкции можно сделать из деревянных брусков. Если же вас интересует мобильная сверлильная стойка, отличающаяся высокой универсальностью, то для ее изготовления необходимо использовать конструктивные элементы из стали. Такие стойки для дрели состоят из следующих конструктивных частей:

  • несущей станины, на которой крепятся все необходимые элементы станка;
  • стойки — это направляющая для дрели, на которой она закрепляется и перемещается вместе с кареткой в вертикальном направлении; управляет таким перемещением специальная ручка и ряд дополнительных элементов;
  • ручки — элемента, который управляет вертикальным перемещением (подачей) дрели и инструмента, закрепленного в ней;
  • дополнительных узлов, предназначенных для того, чтобы сделать приставку для дрели более функциональной.

По чертежам, размещенным ниже, можно собрать стойку вот такого плана

Чертежи деталей стойки (нажмите для увеличения)

Самодельная стойка для дрели — это легкое в монтаже устройство, а оснащение его дополнительными узлами позволяет превратить такой держатель для дрели в универсальное оборудование, с помощью которого можно выполнять различные технологические операции. Прежде чем начинать делать подобный держатель для дрели своими руками, необходимо разобраться в его конструктивных особенностях.

Как выбрать материал?

Выбор материала для стойки определяется в зависимости от дальнейших функций получившегося станка. Если с ее помощью планируется только сверлить, то собирать конструкцию разрешается из обычных древесных брусочков. Если же подставка должна получиться более мобильной и функциональной, то стоит некоторые детальки выполнить из стали. Станина для дрели традиционно делается либо из деревянного листка с толщиной, превышающей двадцать миллиметров, либо же из металлической пластины толщиной не менее десяти миллиметров. Конкретный выбор материала и его толщина должны зависеть от мощности используемой дрели. Помимо этого, ее можно укрепить дополнительным слоем из фанеры требуемого размера – так поверхность получится идеально ровной и более удобной для эксплуатации.

Стойка, на которой разместится сама дрель, также делается либо из металлической, либо деревянной плиты. Помимо направляющих на ней должен быть создан зажим для фиксации сверлящего инструмента. Каретка опять же может быть реализована из дерева или металла.

Такая система, как правило, оборудована и подходящей станиной, и стойкой, и даже механизмом управления, оборудованным ручкой. Дрель в этом случае будет перемещаться при помощи рукоятки фотоувеличителя, которую следует проворачивать. Перед эксплуатацией достаточно будет лишь убрать бачок с лампочкой и линзами и установить на освободившееся место хомутик для дрелей.

Кроме того, создать станок удастся и из рулевой рейки. В этом случае деталь берется чаще всего у машин отечественного автопрома, например, ВАЗ, Таврии или Москвича, и выполняет роль стойки и подъемного механизма. Основание нужно будет сделать самостоятельно. Плюсами конструкции ручной работы называют малую цену и доступность материалов, которые можно закупить на предприятиях или даже найти самостоятельно среди отходов – детали, бывшие ранее в употреблении, проблемой не являются. Среди минусов такого специфического станка называют его непрезентабельный внешний вид, а также не слишком выдающуюся точность.

Кстати говоря, для изготовления самодельного станка действует одно важное правило: чем мощнее дрель, которую подразумевается использовать, тем прочнее должна быть вся вспомогательная конструкция. В той ситуации, когда подставка делается из древесины, следует понимать, что материал этот довольно слабый, способный портиться при изменении влажности в помещении, а также часто подвергающийся появлению люфта

Преимущества и недостатки

Независимо от марки и цены, все стеллажи спроектированы таким образом, чтобы упростить процесс сверления, поэтому некоторые особенности являются одними из основных их преимуществ.

  • Значительное расширение диапазона возможностей приводного инструмента. Например, высококачественный держатель позволяет фрезеровать поверхность.
  • Повысьте точность выполняемых операций, расположив сверло и фрезу строго перпендикулярно или под фиксированным углом по отношению к обрабатываемому материалу.
  • Возможность работы с твердыми материалами, при которых одним из важных моментов является исключение скольжения сверла по столешнице на начальном этапе.
  • Возможность сверлить отверстия не только перпендикулярно, но и под разными углами. Современные модели позволяют сверлить под углом до 70 градусов.

Часто даже дорогие устройства не соответствуют требованиям. Это касается как качества используемых материалов, так и сборки

Многие пользователи в своих обзорах обращают внимание на отсутствие универсальных крепежных элементов, которые позволяли бы использовать различные марки бурового инструмента. Однако на практике объединение этих элементов невозможно

Достоинства и недостатки

Наиболее значимые плюсы самодельной стойки:

  • Изготовление обходится гораздо дешевле покупки серийной модели.
  • Материал изготовления — хлам, по сути.
  • Легкость нахождения чертежей и обучающего видео.
  • Возможность создания варианта конструкции с улучшенными характеристиками.

Недостатки такие:

  • Для изготовления некоторых деталей стоек, нужны токарные станки, сварочное и прочее оборудование.
  • По причине не идеально качественной подгонки конструктивных элементов часто возникает люфт, что плохо для точности обработки с помощью приспособления.
  • Ограниченные функциональные возможности. С самодельной стойкой не удастся, например, сделать отверстия под углом.

Выбираем станину

При покупке, не нужно ориентироваться на производителя. Сейчас на рынке очень много не качественного оборудования, поэтому во время приобретения станка, стоит тщательно проверять конструкцию.

Производители предлагают покупателю большое количество разные видов сверлильных станков:

  • Радиально-сверлильные.
  • Вертикально-сверлильные.
  • Горизонтально-сверлильные.
  • Многошпиндельные.

Размер, вид и качество будет влиять на цену данного оборудования.

Изделия с пластиковыми вкладышами сразу же можно добавлять в черный список, потому что станок будет бить, уводить сверла на расстояние 0,5 миллиметров, и оно будет расти с каждой проделанной дыркой. Проверяем на люфт имеющуюся консоль. Лучше всего что бы ее люфт был не значителен или вообще отсутствовал.

Как сделать сверлильный станок с использованием дрели

Использование электрической дрели – это, наверное, наиболее простой вариант изготовления самодельного сверлильного станка, т.к. в этом случае решается вопрос фиксации сверла (используется патрон дрели), а также обеспечивается электрический привод. Основной задачей в этом случае, которую нужно решить, является изготовление каркаса и механизма перемещения сверла в вертикальной плоскости. Все работы можно разбить на несколько этапов, определяющих характер их выполнения: подготовительный, выполнение работ и завершающий.

Металлическая стойка для закрепления дрели проста в изготовлении и удобна при использовании

Подготовительный этап

В этот период выполнения работ необходимо:

  1. Определиться с материалами и комплектующими, имеющимися в наличии и которые можно использовать для изготовления станка: дерево или металл, запчасти от авто-, мототехники или устройств бытового назначения, электрические провода и коммутационные аппараты, а также средства защиты.
  2. В зависимости от выбранных материалов готовится и необходимый инструмент. Это может быть болгарка и сварочный аппарат (инвертор), циркулярная или дисковая пила, а также столярный инструмент и крепёжные элементы.
  3. Разрабатывается чертёж (эскиз) создаваемой конструкции, при этом основными размерами являются: посадочное место установки используемой дрели и размер перемещения сверла.

Конструкция из дерева не является достаточно прочной, но для изготовления печатных плат может использоваться в полной мере

Выполнение работ

Определившись с материалами и инструментом, а также подготовив их и разработав чертёж, можно приступать к изготовлению. Далее приведена пошаговая инструкция изготовления подобной оснастки с использованием металлического листа и профиля.

ИллюстрацияОписание действия
Из металлического листа толщиной 10−12 мм изготавливается основание (плита) станка, на котором просверливаются отверстия, предназначенные для его последующего крепления.

К плите приваривается металлический профиль (стойка) сечением 40×40 мм.

При монтаже профиля проверяется его нахождение строго в вертикальной плоскости, чтобы обеспечить правильный ход сверла в дальнейшем.
Из металлического профиля сечением большим, чем приваренная стойка, вырезается заготовка, после чего проверяется возможность её перемещения вдоль этой стойки.
На заготовке делается пропил, вдоль всей её поверхности.
После этого из профиля аналогичного сечения изготавливается металлическая конструкция, в которую помещается звёздочка от велосипеда.
На поверхности вертикальной стойки закрепляется велосипедная цепь, для чего используется сварка.
Проверяется способность собранной конструкции перемещаться вдоль стойки.
Из металлической трубы диаметром большим, чем патрон используемой дрели, вырезается крепление, которое приваривается к собранной ранее конструкции.
Проверяется надёжность фиксации дрели.
Из профиля меньшего сечения изготавливаются рычаги, служащие для привода механизма перемещения, которые крепятся на собранной ранее конструкции.
Проверяется работоспособность механизма подъёма и опускания.

Завершающий этап

На этом этапе производства работ выполняются следующие мероприятия:

  • собранная металлическая конструкция красится;
  • узлы перемещения смазываются;
  • для удобства использования на плите может быть установлена штепсельная розетка для включения в неё электродрели с подключённым электрическим кабелем, служащим для включения в сеть.

Вариант изготовления с использованием автомобильного домкрата

Как сделать самодельную стойку

На самом деле сделать стойку для дрели самостоятельно не очень сложно. Ниже предлагается руководство, где описана общая схема создания стойки.

На станине зафиксировать подпорку. На основании винтами установить стойку станка, которая в последствии станет соединенной с подпоркой. Зафиксировать направляющие и на их подвижной части закрепить каретку, где устанавливают крепление для инструмента.

Чтобы закрепить дрель, применяется колодка, которая выглядит как кронштейн, на котором закрепляется дрель. Это плита из дерева, соединяющаяся с кареткой под углом 90 градусов с помощью металлических уголков. Чтобы зафиксировать дрель в колодке, нужно просверлить разъем с диаметром на 0,5 мм менее, чем диаметр инструмента, и сделать прорезь, которая дает поставить дрель в посадочное отверстие.

Отверстие в колодке можно сделать следующим образом:

  • начертить круг диаметром равным устанавливаемой дрели;
  • по линии, с внутренней стороны, высверлить небольшие отверстия;
  • сделать перегородки между отверстиями, используя ножовку;
  • заточить края напильником.

Далее нужно сделать механизм, перемещающий дрель в вертикальном направлении. Сделать его можно соединяя пружину с ручкой станка:

  • на стойке винтами установить 2 металлические пластины, чтобы между ними можно было разместить ручку установки;
  • с противоположной стороны стойки повторно прикрепить пластины и ось, на которой разместить 1 часть пружины, а вторую часть подсоединить к рукоятке;
  • штифт, соединяющий рукоятку с кареткой установки, вставить в продольном пазу, выполненным в ней.

Необходимые материалы и всего несколько часов работы — все, что нужно, чтобы создать хорошее устройство для сверлильных работ. Стойка для дрели, изготовленная собственноручно, способна сделать инструмент более функциональным и полезным.

Станок из старого фотоувеличителя

Основой стойки может быть корпус устаревшего фотоувеличителя. За счёт того, что корпус готов, стойка изготавливается в короткие сроки.

Инструменты

Для изготовления станка из старого фотоувеличителя понадобятся: аппарат для сварки, дрель и сверла, угловой шлифовальный аппарат, молоток, отвертка, гаечные ключи.

Использованные материалы

  1. Лист металла в 1,5 мм
  2. Полоса из металла 200 мм в ширину и толщиной 3 мм.
  3. Кусок водопроводной трубы d=1,25 дюйма.
  4. Часть троса из стали диаметром d=3 мм.
  5. Элемент медной трубки d=6 мм.
  6. Два стальных прута d=10 и 6 мм.
  7. Болты и гайки под размеры сверл.
  8. Плотный кусок резины.
  9. Часть старого шланга.
  10. Черная краска.
  11. Часть текстолита толщиной 1 см.
  12. Электроды тройка.
  13. Эпоксидная смола.
  14. Саморезы.
  15. Отрезные и зачистные круги на УШМ.

В первую очередь, фотоувеличитель необходимо разобрать, вынуть линзы. Затем, от фотоувеличителя отрезается камера.

Для низкой и более удобной посадки инструмента переворачивается подъемный механизм. Дрель к стойке крепится с помощью хомута. Хомут крепится к подъемному механизму.
