Стол для торцовки своими руками с чертежами

Как смастерить стол для торцовой пилы своими руками

Хорошим материалом для стола может послужить 19-миллиметровая МДФ-плита.

Измерьте глубину и ширину всей конструкции (торцовочной пилы);
Теперь измерьте ширину и глубину верстака, на котором будет стоять стол и сама торцовка;
В итоге нижняя часть стола из МДФ-плиты должна быть равна ширине и глубине верстака, а верхняя состоять из двух частей и суммарно быть меньше по длине на ширину торцовочной пилы;
Высота стола должна быть равна глубине распила;
Внутри стола (между верхней и нижней плитами) на расстоянии 50 см важно сделать жесткие перегородки из той же МДФ-плиты. Это необходимо для того, чтобы при нажиме стол не прогибался.. Вот теперь уже точно всё

Торцовочная пила из обычной циркулярки готова

Вот теперь уже точно всё. Торцовочная пила из обычной циркулярки готова.

Торцовка из болгарки

торцовочная пила из болгарки

Технические характеристики торцовки с протяжкой, собранной своими руками:

• обороты диска — 4500;
• длина пропила — 350 мм (намного выше, чем у заводского инструмента среднего класса).

Инструмент можно снять со стола и использовать болгарку по обычному назначению.

1. Поворотное устройство инструмента устанавливается на ось поворота автомобильного колеса (шкворень), он удерживается шарикоподшипником на 150 мм (если получится найти больше — подойдет).
2. На наружную сторону подшипника сваркой крепим ушки для фиксации на основании. Фиксируется он посредством винтов М6.
3. Для предохранения от стружки обойма прикрывается коробом.
4. Протяжку делаем из амортизаторов от грузовика (подойдут сломанные). Из них выливается масло, просверливаются отверстия для вентиляции, которые следует затянуть сеткой от пыли и стружки.
5. Чтобы при начале работы не ощущался рывок, пила дополняется модулем плавного пуска, который слегка уменьшает оборотистость.
6. Последний этап работ — изготовление защиты для диска.

• очень шумно работает;
• для регулировки точности пропилов дерева используют обрезки брусков, после чего тяга фиксируется жестко и можно работать начисто.

Какую дисковую циркулярку выбрать для установки

Длинные пропилы, например, при роспуске доски на брус или обрезки обзола требуют продолжительной работы под значительной нагрузкой. В таком режиме долго могут служить только качественные циркулярки.

Тоже самое и при работе в стационарном режиме. Когда циркулярка перевернута вверх пильным диском и закреплена в столе, она включается и работает продолжительное время. При этом активно изнашиваются графитные щетки, стираются контакты ротора, шестерни передаточного механизма.

Оптимальная мощность – от 1,2 кВт до 2,2 кВт. Есть крупные модели мощностью до 5,5 кВт. Но они стоят дорого и потребляют много энергии, их мощность может быть чрезмерной.

Подбор материала

Чтоб сделать циркулярный стол своими руками, нужно припомнить столярные способности, запастись огромным терпением и малозначительным числом материалов и устройств.

• фанера 15−20 мм;
• брус 50×50;
• доска;
• выключатель;
• внешняя розетка;
• отрезок кабеля;
• клей ПВА;
• лак;
• шурупы.

• электролобзик;
• шуруповерт;
• дрель;
• линейка.

Объем столешницы будет зависеть от участка мастерской. Совместно с этим, на небольшом столе будет неуютно распиливать огромные отрезки. Если деталь стопроцентно умещается на рабочей плоскости, срез делается ровнее и аккуратнее. Высоту ножек выбирают зависимо от роста мастера.

Торцовка из разного металлолома

Это довольно тяжелая торцовка на стационарном металлическом столе. Чтобы управлять ею, придется прикладывать некоторые усилия. Но в итоге пильный механизм перемещается плавно, без рывков, торцевание своими руками проводится легко.

• мощность электродвигателя — 2,2 кВт;
• обороты диска — 2800;
• глубина пропила 80 мм.

Необходимые для сборки материалы и инструменты:

• электродвигатель мощностью 900 Вт;
• металлический лист;
• металлический уголок;
• швеллер;
• шарнирная группа;
• мощная пружина;
• болгарка;
• сварочный аппарат;
• напильник.

Станина выполняется из регулируемых опор, металлического уголка и стоек от старой кровати. Рабочая поверхность — металлический лист как поверхность стола, в котором прорезаем отверстие, края своими руками обрабатываем напильником.

• Маятниковая стойка для пилы сваривается из швеллера, установленного на лист металла, ее высота составляет около 80 см.
• Подставка для электромотора делается в форме подвижной металлической плиты, установленной на шарниры. При монтаже электромотора используют пружину в качестве стабилизатора. Тогда можно обойтись без маятника и ремней.
• Ремни натяжения регулируются обычным откидным болтом, маятник для механизма выполняется также из металла.
• В качестве исполнительного инструмента на торцовку устанавливается диск диаметром 420 мм.

Как он устроен?

Верстак плотника представляет собой полностью деревянный рабочий стол, имеющий несколько основных элементов:

• основание (подверстачье);
• столешница (крышка);
• дополнительные элементы.

Основным элементом является столешница. Использовать для нее обычные листовые материалы — фанеру или ДСП — не следует, так как они не обладают достаточной прочностью и жесткостью. Традиционным способом проверки надежности столешницы был удар киянкой по ее поверхности. Предметы, лежащие на ней, не должны при этом подпрыгивать. Листовые материалы этого не могут обеспечить из-за малой толщины, образующей излишнюю упругость.

Столешницу классического верстака склеивают из деревянных планок, поставленных на ребро. Толщина такого щита составляет 6-8 см. Традиция предписывает использовать буковые или дубовые доски, но в настоящее время их стало сложно отыскать, и стоимость такого верстака окажется слишком велика, поэтому можно обойтись обычной сосной. Часто столешницу собирают из двух щитов, оставляя в центральной части продольную щель. Она позволяет распиливать детали, не опирая их на край, а надежно фиксируя всей площадью на опорной поверхности.

Важно! Выбирая доски для изготовления верстака, необходимо обращать внимание на качество и состояние материала. Древесина, не прошедшая подсочку, будет постоянно выделять смолу, которая испортит обрабатываемые изделия. Важным критерием выбора также является степень влажности

Важным критерием выбора также является степень влажности.

Основание верстака представляет собой две опоры рамного типа, соединенные двумя царгами. Опоры собираются максимально жестко в шип-паз на клеевое соединение. Царги вставляются в сквозные гнезда и фиксируются клиньями, которые периодически подбивают для усиления прочности. Такой способ сборки исключает расшатывание верстака и обеспечивает его неподвижность независимо от рабочих нагрузок.

• тиски;
• гнезда для установки упорных клиньев;
• лоток для временного размещения инструмента;
• дополнительная полка под основной столешницей.

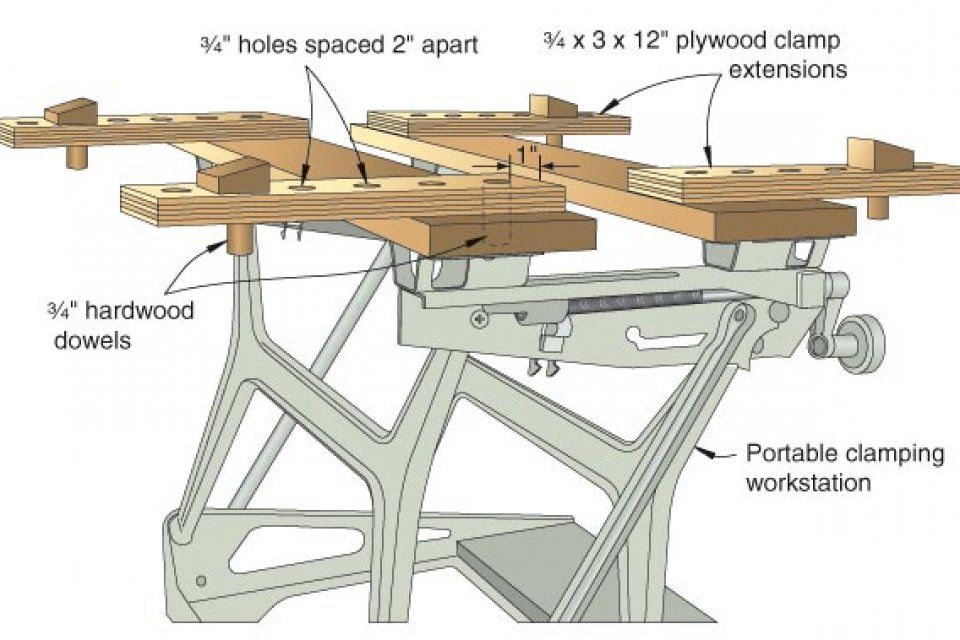

Тиски столярного верстака отличаются от слесарных тем, что прижимающие поверхности сделаны из дерева. Металлические губки обычных приспособлений мнут древесину и портят заготовку, а деревянные элементы позволяют зафиксировать деталь без деформаций поверхности. На классическом верстаке имеется двое тисков, передние и задние. Первые расположены с краю длинной стороны крышки, вторые — с торца. Упоры обычно хранятся отдельно и вставляются в соответствующие гнезда по необходимости. Лоток необходим для временного размещения инструментов, чтобы они не падали на пол. Установка дополнительной полки — более позднее изобретение, которое использовалось не всеми.

Используются и другие конструкции верстаков. Встречаются образцы, крышка которых не отличается от классической, а основание имеет одну или две тумбы с дверцами и выдвижными ящиками. В результате получается гибрид слесарного и столярного верстаков, удобный для небольших мастерских. Необходимо учитывать, что традиционные модели верстаков разрабатывались давно, когда для работы использовался ручной инструмент. Форма и общее устройство крышки рассчитано под применение старых, ныне малоизвестных приспособлений. Изменились и приемы работы, требующие соответствующей организации рабочего места.

Важно! Классическая конструкция верстака предназначена для работы только ручным инструментом. Для использования электроинструмента такую крышку приходится модернизировать, изменять размеры и конфигурацию

Описание изготавливаемого изделия

Торцовочный стол представляет собой горизонтальное основание, на поверхности которого размещается и закрепляется режущий элемент. Эта конструкция обычно изготавливается из металлической профиля, прочного пластика и крепких деревянных досок. Вместе эти материалы обеспечивают крепкое, устойчивое положение для режущего элемента и удобство использования пилы, особенно при обработке длинных материалов.

Исходя из длины труб или досок, которые вы планируете распилить, стол нужно изготовить определённого размера. Поэтому для комфортабельного распила такой инструмент часто делают раздвижным, однако, можно остановиться и на постоянной модели.

Самостоятельное изготовление из дисковой пилы

Чтобы изготовить торцовочный станок по дереву своими руками, необходимо внимательно ознакомиться с рекомендациями тех, кому уже довелось работать на самостоятельно собранном агрегате. Схема сборки самодельного станка довольно проста и понятна.

Не пропустите: Стамеска по дереву: назначение, виды, подбор: виды, характеристики, выбор

Для сборки станины потребуется уголок из металла и стальной лист толщиной не менее 5 мм. Электродвигатель монтируется на основании при помощи болтов и стабилизирующей пружины. Это делается для придания плавности движению пильных узлов.

Для придания прочности конструкции в её состав включаются регулирующие опоры. Маятниковая стойка монтируется из швеллера, который нужно упереть в основание торцовочного станка по дереву.

Главным достоинством такого агрегата является минимальное время, затрачиваемое на устранение неисправностей. Найти их и устранить в станке, собранном своими руками, гораздо легче, чем в установке заводской сборки.

Примерный безремонтный срок работы самодельного оборудования – до трёх лет.

В дальнейшем может потребоваться замена узлов, которые перестали корректно выполнять возложенные на них функции. К недостаткам самодельных торцовок следует отнести невысокую производительность. Наладить на таком станке поточное производство достаточно сложно.

В качестве примера можно привести торцовку заводского изготовления Stromab RS-40. На этом станке можно обрабатывать заготовки размерами до 400 х 65 мм. Распил можно производить под углами до 45о.

Одним из главных недостатков самодельных торцовочных станков является невозможность обеспечения соответствующих мер безопасности. Практически всегда на самоделках отсутствуют защитные кожухи на пильных узлах и в районе подвижных соединений. Это может привести к несчастным случаям. Также негативно влияет на безопасность работы наличие мелких дефектов на металлических деталях.

Нюансы использования

Пила, даже сделанная самостоятельно, может резать такие типы материалов, как:

1. Пластмасса.
2. Древесина.
3. Алюминий.
4. Цветмет и сплавы.

Максимальная масса изделия – 28 кг, что связано с его характеристиками. Этот вид дает возможность выполнять стыки в «ус», они распространены в багетных и мебельных мастерских.

Цена инструмента, вращающегося на 360 градусов, намного больше. Его наклон легко настраивается. Однако знайте, что для выяснения, какой требуется угол, необходимо решить, какие будем использовать материалы.

Торцовочная пила создается своими руками на базе имеющегося оснащения – ручной циркулярной пилы, углошлифовальной машины (болгарки). А при монтаже дисков конкретного вида самодельное устройство можно применять для разрезания профиля на металлопластиковой основе, труб, что увеличит область ее использования.

Подготовка к изготовлению стола

Всевозможные виды таких столов можно найти в строительных магазинах, от самых дешёвых до крупных профессиональных, однако, существуют ситуации, когда приобрести этот товар не представляется возможным. Именно в таких случаях следует изготовить самодельный верстак для такого инструмента.

Прежде всего, в процессе изготовления стола вам нужно учесть несколько важных пунктов:

• выбор удобного свободного места для установки стола;
• обязательная установка крепления для стационарного размещения инструмента;
• размеры обрабатываемых материалов для удачного их размещения;
• тип и габариты самой торцовочной пилы, которая будет установлена на столе.

Следующим этапом будет анализ и выполнение перечисленных выше пунктов, так как от этого напрямую зависит успешное изготовление стола. После изучения инструкции по сборке стола, подготовки чертежей, а также нужных строительных материалов можно смело начинать основную часть всей работы.

Предназначение торцовочного станка

В отличии от проходной дисковой пилы рассматриваемый торцовочный станок может использовать исключительно для подрезания торцов различного пиломатериала. Некоторые модели позволяют выдерживать определенный угол. В рассматриваемом случае торцовка проходит при неподвижном состоянии заготовки, что определяет более качественный срез. Этот момент определяет то, что самодельный торцовочный станок в мастерских встречается довольно часто, так как только при его использовании можно сделать чистый, ровный торец. Пилы, созданные своими руками, могут служить на протяжении нескольких лет без капитального ремонта.

Основные принципы конструирования

После того, как мастер примерно определился со схемой модели, необходимо выполнить чертеж фрезерного стола. При этом последовательность действий такая:

1. выбор места для установки – от этого будут зависеть размеры;
2. определение схемы и примерных габаритов частей устройства – длина/ширина столешницы, размеры вставной пластины, высота столешницы (соответственно высота опор с учетом или без учета колесиков или регулируемых ножек), расположение ящиков/полок, выключателя (если он есть), направляющих;
3. подобрать подходящие материалы – их толщину и свойства;
4. скомпоновать будущее рабочее место;
5. выбрать места крепежа пластины, направляющих, опор, учитывая требования прочности, удобства работы и непосредственного изготовления стола под фрезер своими руками.

Важно: если в качестве базы используется уже готовый стол, необходимо ориентироваться на его габариты и возможность их исправления для удобства фрезерования.

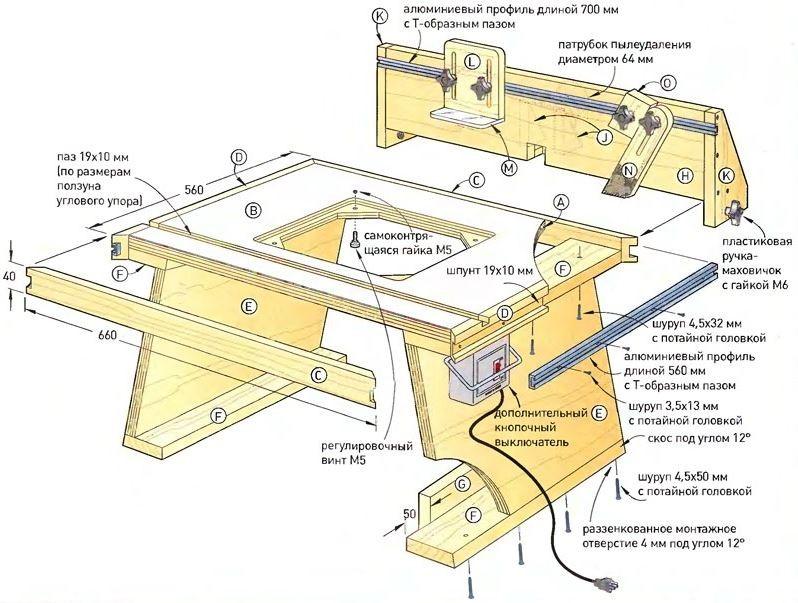

Ниже приведено несколько вариантов чертежей фрезерного стола.

Настольный вариант, для компактного фрезера. Хотя при удлинении боковых опор вполне может стать стационарным рабочим местом.

Фрезерный стол с самодельным лифтом для верхнего закрепления инструмента и возможности его подъема на заданную высоту. Здесь вместо привычной прямоугольной пластины использовано кольцо, врезанное в столешницу – она защищает панель от случайных повреждений.

Что это такое

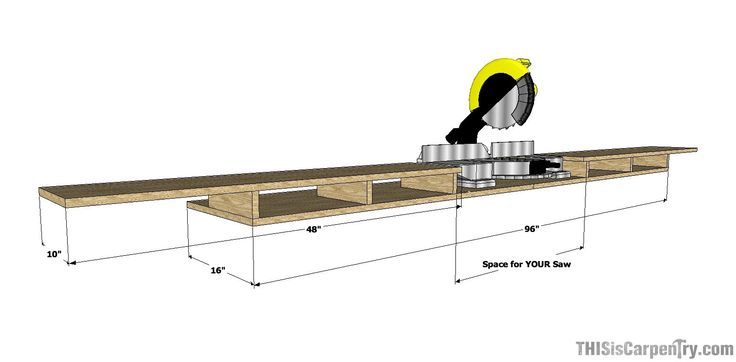

Рабочий стол для установки торцовочной пилы представляет из себя прочное основание, на котором монтируется данный режущий инструмент, торцовочная пила. Такая конструкция может быть выполнена из металлического профиля различного сечения и разного металла, а также прочных видов пластика. Дополнительные элементы (боковые расширения, направляющие полки и упоры) можно изготовить из пиломатериалов (доска, фанера, ДСП или ОСБ плита).

Размеры стола зависят от геометрических размеров распиливаемого материала (пиломатериалы, металлический профиль, тубы или арматура). Конструкция может быть постоянной или раздвижной, позволяющей изменять площадь поверхности стола, что также зависит от обрабатываемого материала и условий выполнения работ.

Стол, в зависимости от характера выполняемой работы, может быть выполнен стационарной или переносной установки, с устройством ножек или предусматривающий установку на ровной горизонтальной поверхности, расположенной над уровнем пола.

Сборка каркаса с ножками

Основание или каркас стола собирается из набора поперечных и продольных деревянных брусьев, которые крепятся с нижней части его крышки, увеличивая жёсткость всей конструкции в целом. Для этого вполне достаточно четырех брусков сечением 50х50 мм, размещаемых с отступом от края стола порядка 7-9 см.
Они фиксируются на нижней части крышки подходящими по размеру саморезами с шагом примерно 23-25 см. С её лицевой стороны элементы крепления утапливаются в материале, полностью скрывающем их шляпки.
Сделать каркас прочнее можно за счёт предварительной обработки сочленяемой поверхности брусков слоем столярного клея, производимой непосредственно перед их креплением. После соединения промазанных клеем заготовок последние надёжно фиксируется струбцинами, снимаемыми сразу же после высыхания клеящего состава. Ножки конструкции могут быть изготовлены из брусков того же сечения, что и заготовки для каркаса (50х50 мм).

Конструкция стола должна прочной и жесткой

Форма ножек выбирается исходя из того, чтобы они обеспечивали максимальную площадь опоры каркасной части основания и имели форму, сужающуюся в сторону полового настила. На одной из таких ножек впоследствии размещаются элементы управления включением и выключением дисковой пилы, дублирующие расположенные на её корпусе кнопки.

Дополнительно повысить жёсткость и устойчивость всей конструкции вам удастся с помощью комплекта стальных уголков, монтируемых в зоне её стыковых сочленений. Для их закрепления рекомендуется применять стандартные болты с шайбами, которые желательно установить шляпками наружу.

Как сделать торцовку из ручной циркулярки маятникового типа?

Простейшую торцовку на основе ручной циркулярки можно сделать за несколько минут. Для этого потребуется дверная петля, лучше с одной длинной стороной (полосой). Одну сторону крепят на платформу циркулярки, вторую на станину. Предельно понятно весь процесс пошагового изготовления показан на этом видео:

Здесь не потребовалась даже фанера и крепеж для изготовления станины. В качестве неё использован обычный деревянный поддон. Также можно использовать любую подходящую готовую платформу.

В некоторых случаях, если в деревянной станине нет щелей под проход диска, их прорезают самим диском. Крепления циркулярки перед этим ослабляют, чтобы сделать пропил с небольшими смещениями влево-вправо. Так прорезь получится немного шире диска, и при работе диск не будет тереться о боковины прорези.

Плюсы такого решения:

• предельная простота изготовления,
• минимум деталей (петля и два болта с гайками и шайбами).
• минимум инструмента для изготовления (дрель, сверло, гаечный ключ).
• быстрота и простота перевода из ручной пилы в режим торцовки и обратно.

Минусы:

• ограниченная возможность пиления под углами по длине и высоте.
• наличие люфта в оси петли, при пилении нужно выбрать одну сторону и прижимать пилу к ней. В другом случае из-за люфта пропил может быть неточным (плюс-минус 2-5 мм).
• изменения в устройство безопасности – кожух диска всегда открыт полностью.

Пример другой самодельной торцовки со специально изготовленной станиной вместо поддона здесь:

Способ немного сложнее, так как приходится делать из фанеры станину. Но преимущества такой конструкции – компактность и мобильность. Её можно убрать на полку, поставить на верстак и т.д.

Подготовка к изготовлению стола

Всевозможные виды таких столов можно найти в строительных магазинах, от самых дешёвых до крупных профессиональных, однако, существуют ситуации, когда приобрести этот товар не представляется возможным. Именно в таких случаях следует изготовить самодельный верстак для такого инструмента.

Прежде всего, в процессе изготовления стола вам нужно учесть несколько важных пунктов:

• выбор удобного свободного места для установки стола;
• обязательная установка крепления для стационарного размещения инструмента;
• размеры обрабатываемых материалов для удачного их размещения;
• тип и габариты самой торцовочной пилы, которая будет установлена на столе.

Следующим этапом будет анализ и выполнение перечисленных выше пунктов, так как от этого напрямую зависит успешное изготовление стола. После изучения инструкции по сборке стола, подготовки чертежей, а также нужных строительных материалов можно смело начинать основную часть всей работы.

Конструкция фрезерного стола

При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.

При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.

Фрезы для различных видов обработки на фрезерном столе

Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.

Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.

Грубая зачистка древесины

Диск-рубанок

Такая насадка фактически на сто процентов подменяет этот ручной инструмент.

Неподменная вещь, если требуется, например, произвести предварительную обработку бревна – при строительстве сруба, подготовке опор огораживания и т.д..

• В этом случае защитный кожух можно снять. Такая насадка является цельнолитой, и ее разрушение не происходит. Но защита от разлетающейся щепы (очки, уплотненная одежка, рукавицы) требуется.
• Допускается работа только с «болгаркой», в какой предусмотрена (либо устанавливается) 2-ая ручка. УШМ должна удерживаться при предварительный обработке дерева обязательно 2-мя руками.

Завершение

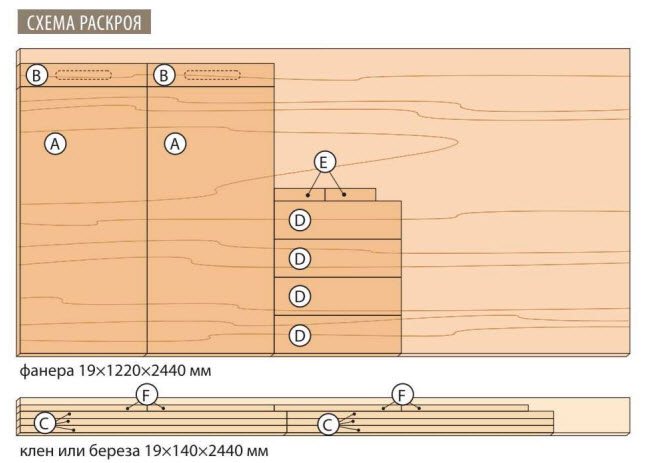

1. Выпилите рейки-упоры F для установки конструкции на пильные козлы. Приклейте их снизу по краям нижней панели А, оставив между ними расстояние, соответствующее толщине верхнего бруска пильных козел (рис. 1).

2. Отшлифуйте все детали наждачной бумагой № 180 и смягчите все острые углы и ребра. Удалите пыль от шлифовки. Если хотите, нанесите бесцветное атмосферостойкое покрытие. (Мы использовали два слоя масляного лака.)

3. Закрепите откидные упоры Е на внешних опорах расширений D винтами М6 x 38 с маховичком, добавив шайбы (рис. 1). Маркером с несмываемыми чернилами поставьте сверху на каждой трубе метку, отступив от торца 75 мм, указывающую максимальное расстояние выдвижения расширений. Теперь наденьте внутренние опоры D на трубы (рис. 1). Вставьте трубы в соответствующие проемы платформы и закрепите их такими же винтами с маховичком, не забыв добавить шайбы.

4. Наконец, поставьте столик-платформу на пильные козлы и установите посередине торцовочную пилу. Просверлите монтажные отверстия и закрепите станок с помощью подходящего крепежа. Начинайте новые проекты, ведь теперь можно удобно и безопасно раскраивать доски.
