Как устроен шуруповерт? + ()

Какие неполадки можно исправить в домашней обстановке? Как распознать ту или иную поломку? Чтоб дать конкретные ответы на заданные вопросы, давайте сначала разберемся с внутренним механизмом инструмента. Главным выступающим элементом является кнопка включения. Используется для запуска устройства и для изменения скорости, направления оборотов рабочей части – патрона.

Настраивание оборотов осуществляется благодаря электронному прибору на основе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки.

Запуск реверса происходит посредством замены на клеммах полярности электротока. Традиционно шуруповерт оснащен однофазными движками коллекторного типа, которые функционируют от непрерывного тока.

Движок включает в себя корпус, магниты, якорь и щетки.

Вращение с мотора переходит к редуктору. Далее он преобразует высокие обороты двигателя в пониженные циклы на валу, в нем закрепляется патрон с активными битами.

Редуктор можно использовать классический, как на обычной дрели, и в том числе планетарный. В последнее время классический редуктор почти не употребляется, поэтому не будем останавливаться и пойдем дальше.

Планетарный механизм включает в себя:

  1. Кольцевая шестеренка
  2. Солнечная шестеренка, установленная непосредственно на валу мотора
  3. Сателлиты
  4. два-три водила

Затем следует стабилизатор усилия, обладающий шестнадцатью позициям. Эти позиции дают конкретное напряжение на саморез, для того чтобы не испортить материал, с помощью которого они крепятся. Последняя составная часть – патрон.

Как разобрать шуруповёрт в общем виде + ()

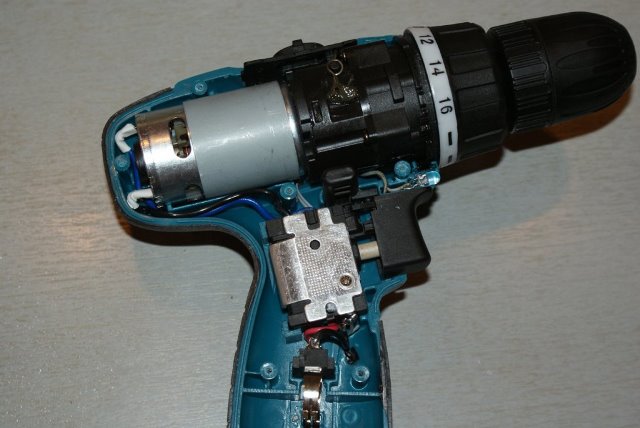

Сделаем анализ разборки, примером послужит шуруповерт фирмы Макита:

  • Убираем блок-корпус, где находится аккумуляторная батарея.
  • Извлекаем винты, которые объединяют две половинки корпуса, крестообразной отверткой.
  • Вынимаем все, что содержится внутри корпуса инструмента.
  • Отсоединяем кнопку реверса.
  • Демонтируем переключатель скоростей.
  • Отсоединяем движок и редуктор.

Разборка завершена.

Как разбирается патрон + ()

Если фиксирование патрона конусное, тогда убирается он просто – путем аккуратных ударов молотком по блок-корпусу. Если крепеж резьбовой, понадобятся следующие шаги:

  • По часовому направлению выкручиваем винтик с левой резьбой.
  • Сдавливаем шестигранник в тисках, кладем на него ключ и производим удары молотком. Подобным образом патрон должен сдвинуться с исходного положения. Можно выбрать еще один вариант:
  • Положить шуруповерт на ровную поверхность, на стол, например.
  • Включить его.
  • Понаблюдать, сдвинулся ли патрон со стола. при ударах шестигранника.

Также случается, что все перечисленные выше методы не работают, и тогда остается одно – разобрать шуруповерт, после чего:

  • Изъять редуктор и шпиндель;
  • Расположить узел в зажимы тисков;
  • Возьмите трубный ключ, а затем отсоедините патрон.

А если в редукторе обнаружился мусор, тогда нужно так и поступать.

https://www.youtube.com/watch?v=Y_BuGSHAEeM

Что можно отремонтировать своими руками

Чаще всего ломаются у шуруповерта те детали и узлы, которые испытывают самую высокую нагрузку в процессе эксплуатации. Если взглянуть на внутреннее устройство шуруповертов, приведенное на фото, то становится понятно, что инструмент состоит из четырех основных узлов:

  • Патрона с редуктором;
  • Электрического двигателя;
  • Стартовой или пусковой кнопки;
  • Аккумуляторной батареи.

Из перечисленных деталей шуруповерта реальному ремонту подлежит любой из компонентов, за исключением батареи. Пластиковый корпус и сетевой шнур, крепление под батарею практически не ломаются, если не ронять инструмент с большой высоты. Но даже в этом случае ремонт трещины можно выполнить полиуретановым или эпоксидным клеем, а шнур просто заменить. Если трещина более 4 см, то вдоль краев разлома нужно просверлить дрелью два ряда отверстий и стянуть тонкой стальной проволокой. Такой способ восстановления корпуса электроинструмента, несмотря на варварский вид, обеспечивает прочность на уровне нового.

Любые попытки ремонта аккумулятора шуруповерта обычно заканчиваются выходом из строя зарядного устройства или двигателя. Не пытайтесь вскрывать цилиндрические ячейки аккумулятора, возможно воспламенение ионно-литиевой начинки.

Ремонт шуруповерта начинается с разборки корпуса. Для этого нужно отвернуть несколько саморезов, после чего корпус шуруповерта разделяется на две половинки, открывая для ремонта доступ ко всем основным узлам электроинструмента.

Популярные модели шуруповертов «Makita»

MAKITA DTD129SHE — мощный, имеет крутящий момент 160 Нм.

Учитывая бесщеточную конструкцию двигателя, он способен выносить сильные нагрузки при больших усилиях и продолжительной работе.

MAKITA BTD134Z — эта модель оснащена сильным аккумулятором емкостью 5 А*ч. Вернее двумя, которые позволяют сверлить беспрерывно.

Такая комплектация пригодится для работы на участках где отсутствует электричество.

MAKITA DF030DWE — компактный, и весит всего 0,8 кг.

Маленький не значит слабый, у него достаточная емкость батареи, и мощности хватит для выполнения не сложных задач.

В комплекте есть кобура, в которую его легко спрятать при кратковременной смене рабочего процесса.

Такую модель можно использовать для подшивки карнизных свесов и других задач, где не требуется большая мощность.

Лучшим сетевым шуруповертом можно по праву назвать MAKITA TD 0101F.

В нем есть все что нужно: мощность, скорость, подсветка.

Есть возможность быстрой замены щеток без разборки инструмента.

У него большое количество положительных отзывов на всевозможных форумах, а некоторые люди считают, что этой модели вовсе отсутствуют недостатки.

Было бы недопустимо не вспомнить и о шуруповертах спецназначения, представителем которых можно по праву назвать ленточный шуруповерт MAKITA 6843.

Поскольку основное предназначение этой модели работа с гипсокартоном в процессе, которой необходимо вкрутить быстро огромное количество саморезов, то здесь предпочтительно сетевое питание.

Это делает его легче, и влияет на цену, а мощность и скорость даже выше чем у акуммуляторного шуруповерта.

Не менее популярным, по мнению тех кто использует инструмент «Макита», является 18 — ти вольтовый MAKITA DDF454RFE.

Сочетание цена — качество — удобство, наиболее удачное.

Он и сверлит и закручивается, имеет приемлемый вес в 1,7 кг, две батареи емкостью 1,5 А*ч, подсветку.

Такой шуруповерт, подойдет профессиональному кровельщику или для небольших объемов внутренних отделочных работ.

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

  1. Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
  2. Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
  3. Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
  4. Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
  5. Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
  6. Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
  7. Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
  8. Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

Какой шуруповерт Makita выбрать

В первую очередь, необходимо определиться с целью приобретения шуруповерта и сферой его использования. Для любительского пользования в домашних целях подойдут простые варианты с небольшой мощностью, средней величиной крутящего момента и минимумом комплектующих элементов. Если же речь идет о покупке профессионального инструмента для регулярного выполнения большого объема работы, тут уже нужно подойти к выбору более серьезно.

Основные критерии, которые необходимо учитывать при покупке шуруповерта следующие:

  • Наличие аккумулятора. Сетевые аппараты подойдут для домашнего использования, работы в мебельном цеху и в других случаях, когда устройство стабильно находится на рабочем месте. Более популярным и универсальным вариантом являются модели с литий-ионным или никель-металл-гибридным аккумулятором, подходящие для монтажных и строительных работ.
  • Режим сверления. Во время ремонта или строительства может появиться необходимость просверлить отверстие. Чтобы не приобретать отдельно два устройства, можно ограничиться шуруповертом-дрелью.
  • Крутящий момент. Он определяет силу, с которой шуруп будет ввинчиваться в материал и сопротивляться нагрузке. Чем больше этот показатель, тем более длинные и толстые шурупы можно будет закручивать. Профессиональные инструменты могут иметь 1200-1700 об/мин, для бытового использования будет достаточно и 400-600 оборотов.
  • Комплектация. Чем больше элементов входит в комплект, тем лучше и функциональнее будет инструмент.
  • Внешний вид и размер. Компактные модели гарантируют длительную, комфортную работу и позволят производить действия в труднодоступных местах.
  • Наличие обратного хода (реверса). Как правило, все современные шуруповерты имеют эту функцию.

Всегда следует обращать на наличие дополнительных функций, значительно облегчающих работу с инструментом. К ним может относиться индикатор заряда батареи, мощная подсветка, наличие отдельной ручки для лучшего упора (для мощных устройств с функцией сверления) и т.д.

Перед покупкой внимательно изучите характеристики разных товаров, фото или видео обзоры, отзывы, чтобы приобрести наиболее подходящую модель.

Основные причины поломки

В зависимости от того, как проявляется поломка, можно определить ее причины. Есть 7 самых распространенных типов неисправностей, из-за которых электрический механизм выходит из строя:

  1. Износ аккумулятора — инструмент работает слабо, требует более частой подзарядки. Решение — покупка нового аккумулятора и самостоятельная замена.
  2. Повреждение сателлита или штифта — неисправность, которую можно устранить заменой комплектующих.
  3. Если шуруповерт не крутит под нагрузкой, это говорит о неправильной эксплуатации прибора.
  4. Повреждение вала или подшипников — еще одна из причин плохой работы. При эксплуатации механизм трещит и не справляется с нагрузкой.
  5. Износ внутренних шестерней также нарушает функционирование устройства.
  6. Отсутствие смазки в редукторе — такое бывает, если инструмент используется редко.
  7. Он может не работать из-за перегорания обмотки мотора. В такой ситуации требуется замена мотора.

Определить причину не просто при визуальном осмотре прибора, необходимо выполнить диагностику по такой инструкции:

  • отключить от сети прибор;
  • снять патрон;
  • снять корпусную часть;
  • снять редукторы и фиксирующую пластину;
  • разобрать редуктор, чтобы получить доступ к шестерням;
  • осмотреть каждую комплектующую, оценить степень износа или выявить повреждения;
  • заменить сломанные детали;
  • настроить пружины плоскогубцами, чтобы улучшить управление прибором;
  • добраться до подшипников, проверить их, поврежденные — заменить;
  • проверить состояние мотора, щеток и вала.

Подшипники и шестерни изнашиваются при интенсивной эксплуатации достаточно быстро, поэтому требуют периодической замены. Аккумулятор даже в качественной технике также следует периодически заменять.

Особенности ремонта двигателя

У шуруповертов применяются двигатели с постоянным током, для изготовления которых применяется цилиндрический корпус с магнитами. В корпусе расположен якорь с обмоткой и щетками. Чтобы проверить двигатель, следует отсоединить редуктор и проводку, которая идет от кнопки, и выполнить замер сопротивления обмотки якоря при помощи тестера. Если отсутствуют показания, то это свидетельствует о том, что есть обрыв, а в случае крайне низкого значения можно говорить о замыкании. Показатели сопротивления  необходимо измерять на конце вала и поверхности пластины. Оно должно быть больше нуля. Неисправность якоря приводит к тому, что инструмент может отключиться в процессе работы, также может произойти потеря мощности, искрение и задымление.

Нередко случается так, что если ломается двигатель, то шестеренка может быть исправной. Поскольку многие двигатели с запрессованной шестерней на валу, то снять ее достаточно трудно.  Чтобы это осуществить можно воспользоваться специальным съемником или использовать подручные средства. Не используйте для этого плоскогубцы или гвоздодер, так как это чревато изгибанием вала и порчей зубьев шестерни.

  1. Можно взять профиль или швеллер и сделать на нем продольное сечение при помощи болгарки.
  2. Вставить вал в разъем канавки перпендикулярным образом к профилю и поддеть шестеренку.
  3. Положить профиль на два бруска таким образом, чтобы было свисание двигателя.
  4. Воспользуйтесь гвоздем и молотком чтобы аккуратными движениями сбить шестерню с вала.
  5. Снятую шестерню нужно надеть на вал нового двигателя, используя для надевания молоток и твердую поверхность.

Шуруповерт «Макита»

Описание, общая информация

Компания «Макита» производит различные электроинструменты, среди которых есть и шуруповерты. Свою историю компания начала с начала XX века, и по сей день она продолжает радовать потребителей своими товарами высокого качества. Давайте рассмотрим общие черты и характеристики моделей этой фирмы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.

Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы

Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя

Рассмотрим устройство шуруповерта на конкретной модели 6271D. Схему этой модели представляем на рисунке ниже.

Схема 1

На схеме представлены:

  1. Рычаг переключения
  2. Узел корпуса
  3. Фирменная табличка
  4. Винт
  5. Пружина
  6. Рычаг переключения реверса
  7. Кнопка пуска
  8. Контактная клемма
  9. Винт
  10. Быстрозажимной патрон
  11. Редуктор в сборе
  12. Электродвигатель
  13. Винт
  14. Узел корпуса
  15. Зарядный узел
  16. Аккумулятор

Современный шуруповерт является высокотехнологичным устройством. Важные элементы конструкции:

  • Съемный аккумулятор
  • Обрезиненная рукоятка ручки
  • Мощный электродвигатель
  • Металлический планетарный редуктор
  • Кнопка плавного пуска
  • Кнопка переключения реверса
  • Регулятор крутящего момента

Это основные составляющие конструкции шуруповерта, которые входят в базовую комплектацию любой модели шуруповерта.

Разборка шуруповерта «Макита»

Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:

  • открутить винты крепления корпуса;
  • снять составной механизм кнопки пуска;
  • снять электродвигатель вместе с редуктором;
  • отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.

Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.

Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.

Ремонт зарядного устройства

Можно выделить несколько наиболее частых поломок зарядного устройства:

  • сгорел предохранитель;
  • преломление сетевого кабеля;
  • оборванная первичная обмотка трансформатора;
  • пробитые диоды.

Разобрав зарядное устройство инструмента, можно увидеть понижающий трансформатор и плату.  помощью сетевого провода напряжение проходит к первичной обмотке трансформатора. Термопредохранитель работает последовательно с сетевой обмоткой, в связи с чем происходит перегрев первым и предохранение обмотки от обрыва. Во время вторичной обмотки напряжение направляется на диодный мост. При пропущении тока зарядным устройством, около диодов возникает желтизна. Происходит перегрев обмоток трансформатора, диоды пробиваются.

  1. Проведите замер с помощью мультиметра сопротивления на первичной обмотке. При его отсутствии — цепь может быть оборвана, в результате чего напряжение не доходит до первичной катушки. Предохранитель располагается под изоляцией трансформатора возле проводов, которые подключаются к сети. Далее требуется проверить его при помощи тестера.
  2. Когда предохранитель целый, необходимо проверить сетевой провод. Как вариант, он может быть перебит.
  3. При цельном сетевом проводе рекомендуется провести проверку обмотки. При имеющемся пробое, понадобится замена трансформатора.

Патрон

Патрон необходим для крепления всевозможных приспособлений: сверло, бита, миксер, бур и др.

Они отличаются по типу крепления в них насадки, и по методу ее смены и бывают следующих типов:

1. Быстрозажимные • одномуфтовые • двухмуфтовые 2. Самозажимные

Первый тип встречается чаще всего, они делятся на два подвида.

Когда ось крепления патрона фиксируется, тогда используют одномуфтовые, которые на практике показали, что они удобнее тех что состоят из двух муфт.

Двухмуфтовые приходится затягивать, используя две руки, что не всегда бывает сподручно.

Второй вид, используется в импульсном инструменте.

До недавнего времени в эти патроны крепили только биты с шестигранником на конце.

Но с такими хвостовиками сейчас начали выпускать и сверла.

Ремонтируем шуруповерт поэтапно

Достаем двигатель и осторожно отсоединяем мотор и редуктор. Разбираем сам редуктор

Чтобы собрать его точно также как он и был нужно сфотографировать его или же схематично зарисовать месторасположения редуктора. Если у муфты стерты зубчики, то заменяем ее на новую

Ее необходимо жестко зафиксировать.

Осуществляем ремонт с помощью слесарных тисков, дрели и сверла нужного размера. Также вам понадобятся кусачки и несколько винтов.

Процесс ремонта отнимет у вас не очень много времени и внимания. Если вы все-таки решили починить стертые зубчики старой муфты, а не покупать новую, то вам понадобится дрель и сверло. Для этого вам будет достаточно просверлить несколько отверстий в тех местах, где были зубчики и ввернуть в эти отверстия необходимое количество винтов.

Если части винтов выступают, то укорачиваем их с помощью кусачек и включаем шуруповерт, чтобы проверить работоспособность инструмента.

Ниже в видео вы сможете визуально посмотреть сам процесс ремонта.
