Монтаж элементов системы
Система открывания дверей в основном состоит из следующих элементов:
- Профиль рамы
- Верхние и нижние ролики
- Верхние и нижние направляющие
- Боковые направляющие
- Уплотнения и декоративные элементы
- Ручки и другие аксессуары
На первом этапе установки ваши раздвижные двери будут выглядеть просто грудой запчастей, из которых вам нужно будет сложить дверную систему. Но не бойтесь, так как с каждым комплектом материалов для раздвижных дверей есть схема установки. Поэтому собрать их будет не сложнее, чем конструктора Лего.
Строгих рекомендаций, с чего начать делать дверцы шкафа своими руками, нет. Одни начинают со сборки каркаса, другие — с установки направляющих. Более практичный вариант — начать с превосходного руководства, особенно если у вас нет лазерного уровня или полноценной альтернативы.
С помощью этой техники нижняя направляющая просто обрезается по размеру и не крепится к поверхности, так как ее нужно будет отрегулировать на более позднем этапе работы. Но делать это нужно непосредственно перед установкой дверей.
Кроме того, собирается сама дверная коробка, процесс ее сборки может отличаться в зависимости от типа выбранных вами профилей и материала, который вы будете использовать для дверного полотна. При сборке обязательно используйте уголок, чтобы дверца не наклонялась. Даже если вы просто хотите сделать деревянную мебель на балконе, двери должны быть прямыми, чтобы избежать проблем с дальнейшим использованием.
После того, как рама готова и на нее установлены ролики, можно приступать к регулировке нижнего рельса. Регулировка производится следующим образом: на нижний профиль устанавливается и закрепляется каркас в верхнем, простыми словами достаточно разместить каркас. Затем, используя обычный строительный уровень, вам просто нужно выровнять двери, одновременно регулируя нижний профиль
Что важно, если у вас более двух портов, все они необязательны. Просто повесьте два боковых выступа и выровняйте по ним направляющую
Когда направляющая находится на месте, просто рисуется линия, которая будет меткой для ее прикрепления.
На этом этапе работы важно соблюдать максимальную аккуратность, так как от того, как будут работать створки в дальнейшем, зависит способ регулировки профиля. После того, как вы установили и отрегулировали верхнюю и нижнюю направляющие, вы также можете установить боковые направляющие
После того, как вы установили и отрегулировали верхнюю и нижнюю направляющие, вы также можете установить боковые направляющие.
Как правильно рассчитать размеры
Самостоятельное изготовление предполагает два подхода. Первый вариант сводится к тому, что измеряется проем, после чего принимается решение по количеству створок. После этого следует обратиться в компанию, которая практикует изготовление дверей для шкафов-купе, но сначала нужно навести справки, чтобы фирма не продавала комплектующие с учетом их монтажа, что бывает достаточно редко. Менеджеры компаний смогут рассчитать, какие именно комплектующие нужны и, в каком количестве. Несмотря на то, что все очень просто, не следует рассчитывать на то, что менеджеры сделают это бесплатно.
Второй вариант – это полная независимость от разного рода менеджеров, поскольку он предполагает самостоятельный поиск всех элементов, тем более что в строительных магазинах все можно найти и в широком ассортименте. Может на это уйдет несколько больше времени, зато обойдется намного дешевле.
Расчет дверей в шкаф-купе. Подробно.
Watch this video on YouTube
Створки
Ширина створок выбирается такой, чтобы доступ до ручки был свободным, при этом одна створка не должна сильно перекрывать другую створку. Если для шкафа-купе достаточно двух створок, то расчеты ширины сторон делают так: берется ширина проема и к нему добавляется ширина профиля, после чего полученные размеры делят на 2.
Например, при ширине проема порядка 1500 мм, к этой величине добавляется ширина профиля, например 26 мм, итого получается 1526. Затем полученное значение делится на 2 и получается 763 мм. Ширина профиля-ручки может отличаться, поэтому подставляется реальное значение этого параметра.
Профили могут быть разными, потому из надо измерять индивидуально
Если предполагается установка 3-х створок, то тогда к расчетам добавляется удвоенное значение ширины профиля-ручки, что выражается, как 2000 +(23х2) итого получается 2046. Затем эта сумма делится на 3 – 2046/3 и получается 682 мм.
Высота створок определяется так: берется реальная высота и от этого значения отнимается около 45 мм и получается необходимая высота створок. По этой высоте подгоняются боковые профиля. Итак, размеры створок определены.
Заполнение
Наполнение (материал) створок располагается в рамке, собранной из профилей. Чтобы рассчитать длину и ширину материала заполнения, поступают так: ширина определяется с помощью простой арифметической операции – от общей ширины и длины отнимается двойное значение ширины профилей боковых, а также верхнего и нижнего, при определении длины.
Измерение ширины профилей
Если материал заполнения более тонкий и приходится использовать уплотнитель, то его также нужно учитывать.
Короче говоря, в первую очередь все нужно тщательно продумать и приобрести все компоненты будущей конструкции, которые могут отличаться размерами, формой, способом крепления и т.д. Только так можно правильно рассчитать, а затем смонтировать, закрепив все элементы.
Профили
Боковые профили должны иметь длину, соответствующую общей высоте створки. Горизонтальные, то есть верхний и нижний профиля отрезаются, с учетом ширины профиля-ручки, умноженной на 2.
Как измерять ширину ручки
Например, ширина этого профиля составляет 23 мм, поэтому размер горизонтальных профилей получается следующим: 762-(23х2) итого получается 696 мм.
На видео ниже можно подробнее ознакомиться со сборкой каркаса двери.
Нарезка профиля и сборка каркаса дверей шкафа купе
Watch this video on YouTube
Как самостоятельно изготовить дверное полотно
Берутся панели ДСП востребованного размера. Можно использовать одну панель, можно две. К примеру, если дверной проём имеет окантовку коробкой 76,5х197,5 см, значит, нужно взять полотно размером 80х200 см.
Дверное полотно должно подходить по размеру проема
Для облегчения веса полотна в нем вырезают 1-2 квадрата или же прямоугольник. В эти проёмы впоследствии устанавливают стекла. Можно создать своего рода филёнку, вставив тонкую фанеру.
Первый этап. Производится разметка полотна. От краев отступают 15 см, не менее.
Второй этап. Среднюю часть полотна удаляют при помощи электрического лобзика. С этой целью в углу (любом) размеченной фигуры просверливается отверстие, чтобы можно было вставить пилку лобзика.
Третий этап. По периметру двери, а также внутри созданной рамы целесообразно облагородить торцы ДСП. Для этого применяют самоклеящуюся ленту. Фиксируют ее, прогревая утюгом.
Материалы дверных полотен
Можно выбрать другой вариант: дверь изготавливают из бруса, обработанного заблаговременно. Крепление производится перемычками, состоящими из брусков более узких размеров или из прочных реек. А между ними вставляется фанера или стекло.
Конструкция раздвижной двери
Профили
Высота вертикальных профилей рамок равна общей высоте створки. Ширина всех горизонтальных высчитывается в зависимости от ширины ручки: от ширины створки отнимаем удвоенную ширину ручки (их две).
Как измерять ширину ручки
Пусть ширина ручки 26 мм. Получаем ширину вертикальных профилей: 811,5 мм — 26 мм*2 = 759,2 мм.
Порядок расчета размера дверных конструкций
Когда место крепления по всему периметру подготовлено для дальнейших работ, можно приступать к измерению размеров будущей двери. Чтобы понять общую сумму периметра, нужно измерить горизонтальную планку с правой и левой стороны. А также произвести замеры вертикальной планки по всей поверхности. Это поможет понять общий размер конструкции. Тем не менее, на этом процесс замера не заканчивается.
Чертеж и расчет размеров раздвижных дверей в шкафу купе
Предположим, что размер створок по высоте составляет 2 метра, а ширина, измеренная по нижнему рельсу, составляет 2,4 м. Используем эти данные и рассчитываем требуемую ширину и высоту полотен дверей. Смотрите в видео пошаговую инструкцию по установке двери в шкаф-купе.
Ширина
Рассчитывая ширину, необходимо учесть толщину боковых стен. Обычно она составляет 16 мм. Таким образом, размер измеряется по следующей формуле: 2400 мм – (16+16 мм)=2368 мм Но и на этом расчет не заканчивается. Еще необходимо рассчитать расстояние перекрывающих друг друга частей двери. К примеру, зазор будет равен 20 см для каждой двери. Формула будет следующей: 2368 мм + (200+200 мм) = 1968 мм Если двери две, то нужно поделить полученное число на два. 1968/2=984 мм
Схема устройства раздвижных дверей шкафа
Это и есть ширина каждой из дверей. Аналогично проводятся расчеты в случае, если должны располагаться в конструкции три, четыре дверей. Только в этом случае зазор должен прибавляться столько количеств раз, сколько раздвижных конструкций будет.
Высота
Предполагаемая высота конструкции шкафа составляет 2 м. Регулировка створок по высоте должна быть также рассчитана по формуле. Проводя расчеты, следует учесть, что сверху и снизу нужно отнять по 15 мм (это ширина стен шкафа), а также, отнять по 15 мм сверху и снизу (это зазор, образованный опорными нижними и верхними профилями). Следовательно, формула получается следующая: 2 тыс. мм — (15+15 мм)-(15+15 мм)=1940 мм

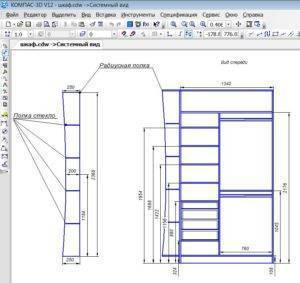

Чертеж с размерами шкафа купе
Процесс расчета раздвижных дверей
Сделав расчеты, можно понять, что размер одной двери составляет 1940 мм высотой и 984 мм шириной. Исходя из замеров, можно приступить к заказу готовых конструкций или же к самостоятельной сборке.
Подготовка элементов обрамления
Когда размер дверных раздвижных конструкций известно, можно приступить к конструированию обрамления, где должны располагаться ДСП или зеркала и стекла. Все зависит от выбранного наполнения. Чтобы собрать обрамление, нужны следующие элементы:
Саморезы, которые стягивают части горизонтально и вертикально расположенного профиля. Этих элементов должно быть 4 штуки;
Колесики, которые будут опорой в нижней рельсе конструкции;
Также нужны болты для фиксации колесиков. Их должно быть 2 штуки;
Болты фиксации колесиков
Еще потребуются позиционирующие опоры для дверей, вставляемые в верхние профили, являющиеся направляющими.
Последовательность действий:
- Сначала вырезаются профили, которые будут располагаться вертикально. Они отрезаются высотой, равной высоте двери, замеры которой были сделаны ранее. Ручка профиль должна до момента установки в конструкцию шкафа быть оклеенной защитной пленкой, чтобы не быть поврежденной.
- Вырезая верхние профили для обрамления, следует учесть размер планки с правой и левой стороны шкафа. Для этого от просчитанной ширины, составляющей 984 мм, надо отнять 25 мм с обеих сторон.
Профили для монтажа раздвижных дверей
Получаем следующую формулу: 984 мм — (25+25 мм) = 934 мм Также нужно учесть, что горизонтальные профили должны входить в вертикальные. Это значит, что к полученному результату нужно прибавить по 1 мм с каждой стороны отрезка. 934 + (1+1) = 936 мм Это длина каждой из нижних и верхних частей обрамления.
- Затем необходимо высверлить отверстия для соединения горизонтальной и вертикальной балки. Для этого надо отступить от торца элемента профиля шкафа купе 7,5 мм. Данный замер указывается на вертикальном профиле. На противоположно размещаемом вертикальном профиле также нужно поставить отметки мест, где будут колесики.
В горизонтальных профилях надо отметить места крепления к профилю шкафа купе. Когда все отметки расставлены, нужно приступить к высверливанию отверстий
Этому процессу нужно уделить особое внимание, потому что от него зависит целостность конструкции и красота мебели в целом
Шлегель — уплотнитель для шкафа купе: зачем он нужен, чем приклеить
Всем доброго времени суток! В процессе сборки и непосредственной эксплуатации шкафов-купе крайне полезным, а порой даже необходимым элементом выступает шлегель уплотнитель. Фактически он отвечает за очистку и уплотнение раздвижной системы.
Если у вас в распоряжении есть хотя бы один шкаф-купе в доме, про шлегель вам стоит узнать немного подробнее. С его помощью двери смогут работать бесшумно и сохранять свои эксплуатационные характеристики в течение длительного времени.
Предлагаю узнать, что это такое, как применяется шлегель для шкафов купе, каким он бывает и расскажу некоторые особенности и нюансы этого изделия.
А стоит ли?
Если взглянуть на сборку раздвижных систем профессионально, то это отдельная технология в мебельном производстве. Существует масса фирм, которые специализируются исключительно на сборке дверей для шкафов-купе.
Поэтому многие мебельщики не забивают себе голову данным вопросом. Они просто делают заказ раздвижной системы в нужном исполнении под размер проема и забирают эту систему готовую, в сборе. Ее остается только установить в короб шкафа-купе или подготовленную нишу, если речь идет о встроенной конструкции.
Советуем посчитать, сколько обойдется раздвижная система, если ее собрать самому, и сколько она обойдется, если ее заказать. Скорей всего, разница получится не так велика. Дело в том, что профиль не продается «в размер», а материалы для наполнения – чаще всего листовые. И тут все зависит от того, насколько «безостаточным» будет ваше личное производство. Если остатки материалов и комплектующих существенны, то выгоды от изготовления дверей-купе практически никакой. Да и добавится лишняя головная боль, куда применить оставшиеся после нарезки куски профиля и ДСП.
Во сколько вы оцениваете свое время и свой труд? Просчитайте все возможные риски и вполне возможно, решением станет заплатить специалистам, чем делать довольно ответственный «кусок» работы своими руками.
Подготовка основы – с чего начать?
Первое, что необходимо сделать – это выровнять и закрепить верхний и нижний профили. В случае установки в каркасном шкафу это не представляет трудности. Нужно отступить от переднего торца 5 мм с обеих сторон и отметить положение маркером. После этого по данным меткам прикладываем профиль снизу и закрепляем его саморезами в специальные отверстия. Обычно они уже имеются на изделии, при отсутствии стоит просверлить их с шагом в 10 см, отложив от краев по 25 мм. Аналогичным образом закрепляется и верхняя направляющая.
При установке дверей в межстенном проеме или в нише работы следует начинать с монтажа подкладок из ДСП или фанеры. Для этого очищают поверхность пола и потолка от пыли и грязи. Используя уровень, отмечают место расположения обоих элементов и делают отметки
Важно, чтобы условные линии, соединяющие метки, были идеально вертикальны
В ДСП или фанере при помощи дрели и сверла диаметром 3 мм делают отверстия с шагом в 10 см и вкручивают в них саморезы так, чтобы конец выступал с тыльной стороны на 2-3 мм. Прикладывают подкладки к заранее размеченным местам сверху и снизу с таким усилием, чтобы остались метки на поверхностях. Перфоратором изготавливают отверстия в потолке и в полу по полученным отметинам и забивают в них пластиковые дюбели.
На тыльную сторону подкладок наносят демпферную ленту на всю ширину. Она сгладит неровности поверхности и не даст деформироваться изделиям в процессе закрепления. Прикручивают верхний элемент, используя шуруповерт. Саморезы должны точно входить в установленные дюбели. Контролируют идеальную горизонталь строительным уровнем.
Закрепляют нижнюю подкладку, но пока не затягивают. Проверяют уровень и измеряют вертикальное расстояние по краям и в центре проема. Оно должно быть одинаковым до миллиметра. Если имеется перекос, необходимо со стороны, где образовался «провал», подложить еще один или несколько слоев демпферной ленты, добившись идеально ровной плоскости, после чего саморезы вкручивают полностью.
Еще раз проверяют горизонтали уровнем, а также равенство диагоналей проема рулеткой. Погрешность не должна превышать 1 мм. Верхнюю и нижнюю направляющие закрепляют на подкладки способом, аналогичным вышеописанному для шкафа, передний край профилей нужен заподлицо с торцом выравнивающих элементов.
Подготовив каркас для установки в виде верхней и нижней опор, можно приступать к изготовлению раздвижных дверей.
Способы монтажа
Чтобы установить ролики на дверцы купе, нужно определиться с типом крепления. Для начала также следует правильно закрепить направляющие, поскольку они отвечают за легкость, простоту перемещения дверных полотен. Главный элемент механизма — рельсы, благодаря им обеспечивается горизонтальное скольжение створки. Система также включает вспомогательные части:
- роликовые опоры;
- заглушки для профиля;
- уплотнители;
- фиксаторы;
- декоративную фурнитуру.
Если выбор сделан в пользу верхней раздвижной системы, полотна фиксируются в профиле, расположенном сверху проема. Колесики скользят по этой направляющей. Нижний профиль исполняет роль фиксатора, вдоль него перемещаются колеса. Если установка выполнена правильно, полотно принимает статичное положение.
Нижняя система устроена аналогичным образом, однако опорой здесь служит профиль, расположенный ближе к полу. Верхний ролик шкафа-купе необходим лишь для удержания фасада. В комбинированной системе оба механизма выступают в качестве опоры. Этот способ наиболее прочный, надежный, однако регулировка роликов в таком случае усложняется.
Направляющие и рельсы являются самой важной и изнашиваемой частью. Установка и замена роликов на шкафы-купе — процедура ответственная, она требует грамотного подхода
Полезные рекомендации по монтажу помогут выполнить ее правильно, сэкономив время и деньги:
- Изначально необходимо определить тип системы скольжения. Уточнить информацию можно у производителя или в документах на шкаф.
- Менять фурнитуру лучше комплектом. То, что в процессе эксплуатации скрипит только правый ролик, не значит, что замене подлежит только он. Скорее всего, изношен весь набор. Заменить одно колесо проще, но через короткое время придется снова снимать створку для ремонта других.
- Перед проведением работ нужно подготовить необходимый минимум инструментов. Понадобятся ключ-шестигранник 4 мм и плоская шлицевая отвертка.
Сам монтаж предполагает такую последовательность операций:
- Отодвинуть край шлегеля, открутить винт крепления нижнего рельса против часовой стрелки. Дверь опустить максимально низко.
- Приподнять створку и посредством отвертки, вжимая по очереди нижние колеса, вывести их из профиля на себя.
- Опустить полотно, вывести из паза верхние ролики.
- Снять фасад, уложить на ребро.
- Ослабить крепежный винт для замены старого ролика на новый. После завинтить его обратно. Выполнить операцию для всех верхних и нижних роликов.
- Установить створку на место в порядке, обратном демонтажу.
- Отрегулировать положение двери за счет винтов крепления нижних рельсов.
Механизм часто изнашивается из-за соринок, которые скапливаются в направляющих. Чтобы продлить срок службы деталей, нужно регулярно протирать профиль от пыли. Это позволит избежать проблем, связанных с ремонтом мебели.

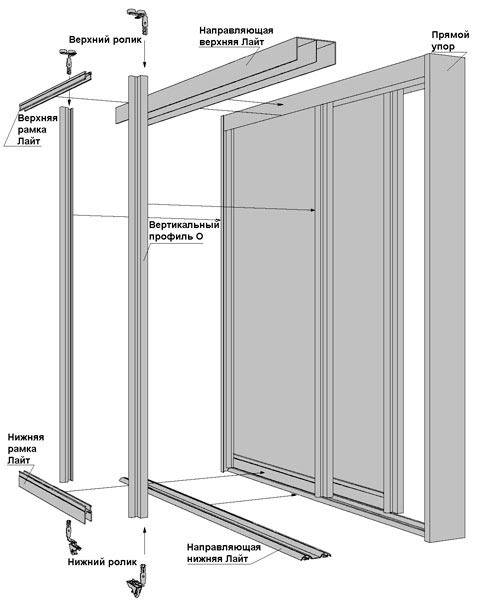

Схема установки элементов двери шкафа-купе
Монтирование подвесной конструкции поэтапно
Когда дверное полотно окажется приобретенным или изготовленным самостоятельно, на него закрепятся все элементы конструкции, кроме стекла. Эта деталь устанавливается при завершении монтажа.
Шаг первый. Чтобы врезать ручки, панель размечают с двух сторон. После этого вырезают отверстия. Следует тщательно разметить место расположения ручек. Для этого от края двери нужно отступить на 3-5 см и прочертить вертикальную линию, используя уголок.
Шаг второй. Дальше потребуется определиться с высотой и шириной отверстия, которое планируется вырезать. После измерения дна ручки эти размеры переносят на дверное полотно с учетом вертикальной линии, прочерченной ранее.
Получается прямоугольник. На него прикладывается ручка, ее положение очерчивают карандашом. В результате удается определиться с ровным и правильным размещением ручки. Также эти действия помогают скруглить края прямоугольника с учетом нужного радиуса.
Шаг третий. Скругленные края высверливаются. С этой целью используется круглое сверло-коронка выбранного диаметра. Таким инструментом высверливают 2 отверстия по бокам очерченной формы.
Древесина, что останется, изымается посредством использования молотка и стамески. Эта работа потребует особой аккуратности.
Когда два таких отверстия будут готовы, в полотне закрепляют ручки с двух сторон.
Шаг четвертый. С торца полотна крепят подвесную пластину, имеющую роликовую конструкцию. Подвесные пластины различаются по своим конструкциям. Есть такие, где ролики прикручивают к подвесной пластине. В других же ролики вставляются сбоку, где есть специальный паз.
Саму подвесную пластину прикрепляют саморезами с пресс-шайбами. Учитывается, что от края должно отводиться определенное расстояние.
Шаг пятый. Теперь ролики крепят на низ двери. Конструкции этого элемента также варьируют.
Крепление направляющей рельсы
Шаг шестой. Пришло время заняться монтажом направляющих рельсов, по ним будут ходить ролики. Эти направляющие крепят на стену и пол. Но они могут крепиться только лишь на стену, всё зависит от приобретенной системы.
Опорой становится доска, выровненная идеально. Ее ширина та же, что и нижней направляющей. Под крепления высверливаются отверстия и в полу, и в самой опорной доске — насквозь.
Шаг седьмой. В верхней части опорной доски крепят нижний рельс. По этому элементу будет ходить ролик, который установят на нижнем торце конструкции. Рельс представлен одной или двумя колеями, это зависит от особенностей системы двери купе.
Подвесной механизм
Шаг восьмой. Дверь не должна выскакивать за пределы рельса. Поэтому устанавливают стопор. Сделать это несложно. Здесь главное – выбрать элемент нужной ширины. Стопор проталкивается в колею рельса. Верхние пластины изогнуты и пружинят. Они упираются в рельсовую колею – в ее верхнюю часть.
Отмечается образование зазора между верхними пластинами. Ролик направляется внутрь колеи и наезжает на изогнутую часть стопора. После этого он попадает в пространство, образовавшееся между этими элементами. Вторая изогнутая часть препятствует дальнейшему продвижению ролика, чтобы он не выскочил за пределы рельса. Вот так удается фиксировать на одном месте дверное полотно.
Стопор рельса
Дверь купе легко открывается. Человек прилагает незначительное усилие, чтобы открыть дверь, и она свободным ходом отъезжает по направляющей.
Шаг девятый. Наконец можно заняться монтажом верхнего рельса. Его крепят на брус, что заблаговременно прикреплен к стене анкерными деталями.
Верхний рельс прикручивают саморезами к брусу. В этот рельс будет устанавливаться дверь с подвесной системой. А еще в комплект двери может входить доводчик. Эта деталь не позволит двери произвольно оставаться в открытом состоянии.
Шаг десятый. Чтобы ролики в металлической конструкции ходили более тихо, закрепляется резиновый уплотнитель.
Установка направляющих рельсов шкафа-купе
Шаг одиннадцатый. Когда направляющие рельсов окажутся закрепленными, дверное полотно навешивают на подвесную систему. Сперва в верхнюю направляющую сквозь боковое отверстие заводят верхние ролики. После этого слегка приподнимают дверное полотно, чтобы в колею рельса, расположенного внизу, установить опорные ролики.
Шаг двенадцатый. При наличии двух створок, поначалу монтируют любую из них, затем следующую. После этого прикручивается ограничитель движения.
Установка уплотнителя
Завершающие действия. Устанавливаются или наличники, или маскировочный короб.
Цены на двери купе
Видео: Как собрать двери купе своими руками
Пошаговая инструкции по сборке раздвижных дверей
Чтобы изготовить раздвижную систему для шкафа своими руками, следует в точности придерживаться пошаговой инструкции и крепить полотна по определенной схеме.
Чертежи и деталировка
Чтобы получить общее представление, как собрать раздвижную дверь для шкафчика и закрепить ее на направляющих роликовых подвесках, необходимо подготовить чертежи размещения всех деталей. На схеме указано положение главных деталей:
- Стойка ручка.
- Полотно.
- Направляющая рейка сверху.
- Нижняя рейка.
- Верхняя перекладина.
- Нижняя планка.
13 пунктом обозначены верхние ролики, а 14-а – саморез для фиксации опорных роликов.
Допустимая погрешность
При выполнении и установке деталей раздвижной системы допускается погрешность +- 5 мм. При этом даже незначительное отклонение от заданных параметров может спровоцировать люфт створок. Это не критичный, но весьма неприятный момент.
Установка верхней направляющей
Профиль в верхней части фиксируется заподлицо с боковыми стенками. Любой зазор между торцами профиля и боковой стенкой не допускается. Длина должна соответствовать внутренней ширине шкафа.
Крепить детали можно с помощью шурупов с потайной головкой или саморезов с пресс-шайбов.

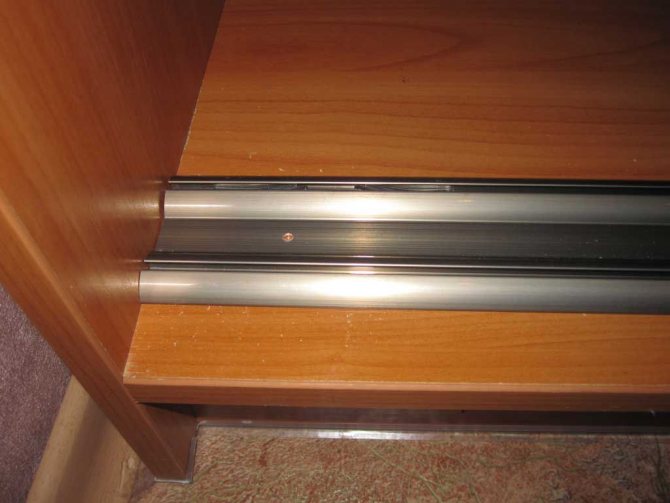

Установка нижней направляющей
Перед фиксацией нижней направляющей необходимо выполнить простую «примерку. Для этого потребуется установить верхний профиль, поместить на дно нижний профиль без прикручивания саморезами, а затем поставить 1 створку. Подобные манипуляции помогут определить, на сколько мм и в каком направлении потребуется сместить нижнюю направляющую. Это делается по уровню с оценкой ровности по всей длине.
Если профиль будет размещаться в нужном месте, его потребуется отметить линией по всей длине. После этого створку следует снять, а направляющую зафиксировать к дну шкафа посредством саморезов.
Сборка рамы для заполнения
Если двери были отправлены в демонтированном виде, либо вы производите сборку шкафа с нуля, следующий этап будет сводиться к сборке рамы. Для этого нужно подготовить:
- Два вертикальных профиля.
- Две горизонтальных рамки, соответствующие ширине 1 створки.
- Ролики.
- Крепежные элементы.
- Дрель для сверления.
- Регулировочные винты.
Для сборки нужно предварительно «примерить» детали друг к другу, разложить профили и выполнить отверстия для сборки прямоугольной рамы. Затем следует установить роликовые элементы и регулировочные винты.
Установка заполнения
Чтобы заполнить створки, можно использовать следующие материалы:
- МДФ (толщина 6-12 мм).
- Зеркало (толщина 4 мм).
- Стекло (толщина 4 мм).
- Ротанг.
Материалы для заполнения заказывают после проведения расчетов размеров створки.
Чтобы заполнить полотно, крепежи рамы следует послабить или выкрутить.
Наклейка буферной ленты
Буферная лента используется для защиты внутреннего пространства шкафа от наружной пыли, а также минимизации ударов створок о боковые стенки. Конструкция представляет собой тонкую полоску эластичного материала с ворсистой поверхностью. Она фиксируется с обратной стороны вертикального направляющего профиля.
Вставка створки в направляющие
Створка фиксируется в направляющие, начиная с дальнего профиля. Для этого нужно следовать такой инструкции:
- Перенести дверь к проему.
- Поднять створку в рабочее положение и наклонить верхнюю часть в сторону верхней направляющей.
- Вправить ролики в пазы верхнего профиля.
- Приподнять створку.
- Проверить плавность движения дверки и отрегулировать ее в случае необходимости.
- Поставить вторую створку.
- Проверить плавность хода второй створки.
Придерживаясь пошаговой инструкции и чертежей, можно провести сборку дверок шкаф-купе своими руками и без каких-либо сложностей.
Основные поломки
Основные моменты, всплывающие при использовании шкафа-купе:
- двери не прилегают вплотную к стенкам шкафа, а так же друг к другу;
- двери идут туго, есть поскрипывания и прочие посторонние звуки;
Вторая проблема может решаться прочисткой жёлоба, по которому двигаются ролики, который может быть забит грязью и пылью. Прочистить можно острым предметом или пылесосом.
Возможно ваша проблема решается чисткой направляющих.
А с первой проблемой посложнее. Двери могут не прилегать по разным причинам:
- если щель имеется между дверью и стенками шкафа посредине, то это может говорить о перегруженности шкафа;
- так же щели могут возникать при проблемах самого каркаса, который может быть отклонён в ту или иную сторону;
- если дверь самовольно открывается или между стенкой и дверью остаётся зазор, то это может говорить о неисправности стопора или его отсутствии, в этом случае нужно установить стопор на место и по возможности его зафиксировать с помощью клея или небольшого самореза.
Так же бывает и так, что сама направляющая, по которой двигаются ролики отошла от корпуса и нужно просто снять двери и прикрутить её обратно на своё место.
Зазоры между дверью и стенками могут говорить о не отрегулированных роликах.
Производители комплектующих
Приобрести комплектующие для сборки дверцы шкафа сегодня несложно. Достаточно посмотреть прайс-лист любого специализированного магазина.
Ассортимент профилей
Недорогие, но хорошие варианты комплектующих включают изделия Slider-Volkhovets, дополненные итальянскими аксессуарами, а также направляющие, ролики и другие детали гардероба компаний Herkules и Rollan. Присмотритесь к продукции компании Framir — они достаточно прочные и изготовлены из алюминиевого профиля правильной геометрии.
К ведущим производителям аксессуаров для шкафов купе относятся следующие компании:
- Абсолютный: предоставить потребителям легкие и высокопрочные конструкции; существует четыре вида профилей с разной формой и отделкой; еще одно существенное преимущество таких изделий — простота монтажа;
- Divendoor — довольно недорогие и элегантные стальные комплектующие для бронзы, серебра, золота, дерева;
- Stanley — надежные изделия, практически идеальные по эксплуатационным характеристикам;
- Raumplus: немецкое качество по доступным ценам; гарантия распространяется на все компоненты, вплоть до последнего винта;
- Komandor: еще один удачный тандем качества и надежности; гарантия до 30 лет;
- Ramtrack: На мировом рынке продукция из Канады является стандартом качества; Эта компания не стала исключением, их стальные изделия с прочным антикоррозийным покрытием по всем параметрам можно назвать эталоном качества
Компоненты для шкафов купе менее известны на российском рынке, но это никак не влияет на их качество:
- Geze Rollan: бесшумные колеса, прочный профиль, длительная гарантия; но эти продукты, к сожалению, дорого стоят
- Ducase: производитель заявляет, что их компоненты могут прослужить до 27 лет, 100 000 циклов открытия-закрытия; однако гарантия на эти товары составляет всего 12 месяцев
- Ларедо: Соотношение цены и качества почти идеальное, и они выглядят очень прилично
Установка направляющих
Размеры направляющих должны быть равными ширине шкафа, в нашем случае это 1318 мм (по чертежу). Но по факту ширина шкафа у нас немного отличается. Пилить, конечно же, мы ни чего не будем, разница в +- 3 мм не является столь существенной.
В первую очередь необходимо установить верхнюю направляющую.
Монтаж верхней направляющей
Закрепить направляющие можно с помощью саморезов с пресшайбой 4,2*16 или универсальными шурупами с потайной головой 3,5*16. Для этого в верхней направляющей сверлом 4 мм делаем отверстия, приблизительно с шагом в 300 мм.
Если будете вкручивать универсальный шуруп с потайной головой, для того чтобы саморез «сел» полностью, в данных отверстиях нужно сделать зенковку под шляпку шурупа, можно сверлом 6-8 мм (НЕ сквозное).
Монтаж верхней направляющей раздвижной системы довольно прост, вставляем направляющую, выравниваем «заподлицо» и фиксируем саморезами.
Монтаж нижней направляющей
Делаем аналогичные отверстия под саморезы, но фиксировать направляющую в шкафу сразу не спешите. Тут есть один нюанс.
Нижняя направляющая должна быть смещена внутрь шкафа на 20 мм (+- 2 мм). Для того чтобы точно определить отступ ее от края, сделайте следующее:
- Просто положите направляющую в шкаф
- Установите одну дверь (нужно два человека – один заводит дверь в верхнюю направляющую, а второй приподымает колесики и заводит их в нижнюю направляющую)
- Возьмите уровень и добейтесь строго вертикального положения двери (двигая нижнюю направляющую)
Естественно, сам шкаф до этого уже должен быть выставлен по уровню.
Прикручивая направляющую, не забудьте предварительно установить в нее фиксаторы.
Сверление вертикальных ручек профилей
На этом этапе производится засверловка профиля ручки для его
сопряжения с горизонтальными соединителями и роликами. С этой целью в верхней
части профиля ручки на расстоянии 7 мм и в нижней части на
расстояниях 7 и 42 мм засверливаются по два отверстия. Первое
отверстие диаметром 5 мм делается сквозным, а наружное на 10 мм не
на всю глубину, чтобы можно было “утопить” головку винта или
самореза.
| Рис. 3. Схема сверления ручки профиля сверху и снизу для сборки и крепления роликов и колёс |
Через отверстие на расстоянии 7 мм от верха профиля производится
соединение профиля ручки с верхним соединительным профилем и с
верхним роликом. Для соединения используется большой саморез (рис.
4).
| Рис. 4. Соединение профиль ручки с верхним соединительным профилем и верхним роликом, используя большой саморез |
Через отверстие на расстоянии 7 мм от низа профиля производится
соединение профиля ручки с нижним роликом с помощью винта с
метрической резьбой, через отверстие на расстоянии 42 мм делается
соединение с нижним соединительным профилем с использованием опять
же большого самореза.
| Рис. 5. Соединение профиль ручки с нижним колесом, используя винт с метрической резьбой |
Естественно, возникает вопрос”Почему
именно такие расстояния для сопряжения ручки с соединительными
профилями?” Для того, чтобы получить ответ, обратимся к сечениям верхнего и нижнего соединительных профилей
(рис. 6 и 7).
Чтобы определить точку сверления на верхней части профиля, от
высоты верхнего соединительного профиля (рис. 6) в 22 мм отнимаем
5+10 = 15 мм и получаем те самые 7 мм.
| Рис. 6. Поперечное сечение верхнего соединительного профиля |
Чтобы определить точку сверления (рис. 7) на нижней части
профиля, от высоты нижнего соединительного профиля в 57 мм отнимаем
5+10 = 15 мм и получаем 42 мм, что указаны на рисунке 3.
| Рис. 7. Поперечное сечение нижнего соединительного профиля |
Чтобы использовать схему, |
