Сверло для высверливания точечной сварки. как заточить?

Коронка для точечной сварки

Инструмент – достаточно массивный, поэтому сначала рекомендуется плотно прижать к поверхности детали центрирующий стержень, а затем, на малых оборотах, приступать к вырезанию металла. Сложность в том, что при точечной сварке малоуглеродистая сталь, из которой изготавливаются все кузовные детали, существенно упрочняется. Поэтому вдавливание в металл центрирующего стержня потребует от работающего значительных усилий.

Вторая проблема — неодновременность врезания зубьев коронки в сталь. Это происходит потому, что поверхность в зоне сварки имеет микронеровности, образовавшиеся в результате термического воздействия от электродов для контактной сварки. Результат – вероятная эксцентричность высверленного отверстия.

Специалисты советуют предварительно кернить места высверливания (например, при помощи шуруповёрта), поскольку нередки случаи, когда центрирующий стержень выскакивает из гнезда, и коронка начинает сверлить сталь совсем в другом месте. В этом случае для операции необходимо иметь два приводных инструмента.

Ещё одна проблема при использовании коронок – их быстрый перегрев, в результате которого эффект теплового расширения увеличивает фактический размер полученного отверстия, и насадка трескается. После использования, коронки необходимо очищать от стружки.

Впрочем, не всё так плохо: коронки имеют двухстороннее исполнение, поэтому при затуплении достаточно перевернуть инструмент на 180º, и продолжать работу тем же комплектом.

Коронка

Сам по себе инструмент довольно массивный, так что первоначально необходимо хорошо прижать центрирующий стержень к поверхности металла, после чего на слабых оборотах переходить к вырезанию металла. Проблема кроется в том, что малоуглеродистая сталь, а именно из нее сегодня выполняются все кузовные элементы, во время точечной сварки значительно упрочняется, из-за чего от рабочего требуется немало усилий для вдавливания центрирующего стержня в поверхность металла.

Еще одним нюансом во время работы выступает то, что зубья коронки не равномерно врезаются в металл, так как сталь на участке сварки всегда отличается наличием микронеровностей, образующихся вследствие термического воздействия от работы электродов. В итоге появляется большая вероятность эксцентричности нового отверстия.

Опытные мастера рекомендуют заранее кернить участок высверливания, к примеру, шуруповертом, так как часто случается так, что центрирующий стержень неожиданной выскальзывает из гнезда, в результате чего коронка начинает резать металл в неподходящем месте. При таком подходе работнику нужно обзавестись парой приводных инструментов.

На этом проблемы не заканчиваются – быстрый перегрев коронок также негативно сказывается на работе, ведь от теплового расширения коронки новое отверстие в корпусе становится больше, чем нужно, а сама насадка начинает трескаться.

Хотя не все столь печально, ведь современные коронки отличаются двухсторонним исполнением, так что после затупления одной стороны можно просто развернуть инструмент и продолжить разрезать металл этим же комплектом.

Эффективное удаление точечной сварки

Точечная сварка применяется для получения самых различных изделий. Именно поэтому технология ее удаления путем высверливания получила довольно большое распространение. Удалить образующийся шов можно самым различным образом.

Достигнуть высокой эффективности при проведении подобной работы можно следующим образом:

  1. Правильно подготовить поверхность.
  2. Использовать лишь профессиональные сверла и коронки.
  3. Правильно выбирать режим работы применяемого инструмента.

Если правильно подобрать сверло, то можно провести удаление практически любой точечной сварки. При этом стоит учитывать, что качество зависит от соблюдения всех рекомендаций.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

источник

Сверло

Инструмент для таких целей состоит из трёх участков:

  1. Керна (его высоту выбирают так, чтобы она была не менее толщины металла детали, обычно достаточно 2…3 мм).
  2. Основной режущей части. Она может быть обычной или с напылением нитридом титана, в этом случае долговечность сверла заметно увеличивается, а размеры режущей части не будут зависеть от температуры нагрева.
  3. Посадочной части под патрон электродрели.

Технология высверливания в этом случае несколько упрощается: вначале керн внедряется в металл изделия, а затем боковыми гранями сверла выполняется требуемая операция. В данном случае основная проблема – необходимость выдерживать инструмент строго перпендикулярно поверхности кузовной детали.

Сверло для высверливания точечной сварки: нюансы при работе и заточке

Многие специалисты по кузовному ремонту сталкивались с ситуацией, когда требовалось заменить какую-либо часть в конструкции авто, соединяемую со смежными элементами посредством точечной сварки. При этом далеко не всегда получается использовать для этого гидропробойник, так что лучшим решением для высверливания точечной сварки становится специальное сверло, размещаемое прямо в патроне электрической дрели.

Конструкция

По внешнему виду распознать сверло для точечной сварки довольно легко – по его оси располагается заточенный на 90 градусов на конус кернящий выступ, существенно упрощающий процесс центровки сверла. Рабочий торец же выполнен плоским. Исходя из этого, многие мастера зачастую пользуются обыкновенными сверлами со специальной заточкой для высверливания отверстий.

Однако возможен еще один метод высверливания точечной сварки при помощи специальных коронок. С этой целью используется инструмент, который состоит из подпружиненного центрующего стержня, поверх которого надевается режущий диск с зубьями по торцевой стороне. В процессе работы мастер должен первоначально вдавливать керн в металлическую поверхность, после чего, по мере опускания коронки в толщину материала, происходит высверливание области сварного шва. Для большей жесткости инструмент дополняется специальной оправой.

Стоит произвести сравнительную оценку эффективности представленных способов высверливания точечной сварки, предположив, что материал сверл с коронками будет идентичен, а именно быстрорежущая сталь Р18. Однако ничто не исключает возможности применения и других сталей, например, Р9К6, Р6М5К5 или Р6М5. Лучше всего пользоваться инструментом отечественного изготовления. Китайские же аналоги за место привычного быстрореза могут использовать другой материал, к примеру, сталь 45Х, эксплуатационный период которой существенно ниже!

Сверло для точечной сварки

Рассматриваемый инструмент предлагает 3 участка:

  1. Посадочный элемент для патрона электродрели.
  2. Основная режущая часть, которая может быть представлена как в обычном исполнении, так с напылением из нитрида титана. В последнем случае продолжительность службы сверла существенно выше, в то время как температура нагрева не станет влиять на габариты режущего элемента.С
  3. Керн. Как правило, его высота составляет порядка 2-3 миллиметров, при этом оставаясь больше толщины металла обрабатываемой детали.

В данном случае процесс высверливания сварки немного облегчается: первым делом керн входит в металлическую поверхность, после чего боковые грани сверла начинают постепенно выполнять нужную операцию. При таком подходе главной проблемой выступает то, что держать инструмент в строго перпендикулярном положении относительно кузовного элемента довольно затруднительно.

Выбирая сверло для точечной сварки стоит заранее позаботиться о точном расположении керна. С этой целью лучше всего использовать штангенциркуль с делением 0,01 миллиметра за место привычных 0,1 миллиметра

Важно подчеркнуть, что несоосность становится причиной того, что часть сверла проходит по незакаленному металлу, в результате чего инструмент начинает подвергаться неравномерным нагрузкам. Помимо этого, больше времени придется отводить на заточку керна со сверлом, каждый раз тщательно вымеряя его высоту и угол при вершине. Пользуясь сверлом с целью высверливания точечной сварки необходимо дополнительно периодически менять число оборотов инструмента, причем в начале работы количество оборотов должно оставаться небольшим, в районе 700-800 мин-1

И все равно суммарная трудоемкость будет оставаться ниже, нежели в прошлом случае, да и для работы потребуется лишь один инструмент – электрическая дрель

Пользуясь сверлом с целью высверливания точечной сварки необходимо дополнительно периодически менять число оборотов инструмента, причем в начале работы количество оборотов должно оставаться небольшим, в районе 700-800 мин-1. И все равно суммарная трудоемкость будет оставаться ниже, нежели в прошлом случае, да и для работы потребуется лишь один инструмент – электрическая дрель.

Коронка

Сам по себе инструмент довольно массивный, так что первоначально необходимо хорошо прижать центрирующий стержень к поверхности металла, после чего на слабых оборотах переходить к вырезанию металла. Проблема кроется в том, что малоуглеродистая сталь, а именно из нее сегодня выполняются все кузовные элементы, во время точечной сварки значительно упрочняется, из-за чего от рабочего требуется немало усилий для вдавливания центрирующего стержня в поверхность металла.

Как подготовить участок под высверливание

При рассмотрении подобной технологии стоит учитывать, что от качества подготовки поверхности во многом зависит конечный результат. К особенностям подобной технологии отнесем следующие моменты:

  1. Рекомендуется кернить место высверливания. Для этого можно использовать шуруповерт.
  2. Очистив поверхность от различных загрязняющих веществ можно существенно повысить качество проводимой работы.

Если не провести предварительную подготовку поверхности, то есть вероятность выскакивания стержня. При изменении угла воздействия нагрузки стержень может сломаться. Кроме этого, при довольно большой площади контакта используемый инструмент может сильно перегреваться.

Именно поэтому предусматривается возможность подачи жидкости в зону резания для охлаждения инструмента и обрабатываемой жидкости.

Инструмент и технология высверливания точечной сварки

При проведении ремонтных работ по кузовам автомашин либо по другим металлоконструкциям возникает необходимость разъединения деталей, скрепленные между собой точечной сваркой.

Данный вид соединения металлических элементов весьма распространён. Он позволяет быстро, качественно скреплять детали из тонкого металла между собой. Такие технологии широко используются в автомобилестроении.

Необходимый инструмент

Высверливать соединения точечной контактной сварки помогает следующий инструмент:

  • дрель ручная (пневматическая или электрическая);
  • набор свёрл или коронки по металлу подходящего диаметра;
  • молоток, кернер для нанесения предварительной разметки на места точечной сварки, которые предстоит высверливать;
  • электрическая шлифовальная машинка (по необходимости).

Используя молоток и кернер, в точке соединения делают небольшую вмятину. По предварительно полученной отметке проводится сверление дрелью.

Электрическая или пневматическая дрель для высверливания точечной сварки должна иметь регулятор оборотов. Это позволяет оптимально подобрать частоту вращения шпинделя инструмента.

Разъединение деталей

По местам, размеченным кернером, проводиться рассверливание до того момента пока весь металл не будет удалён в точке соединения.

Высверливать можно поверх лакокрасочного покрытия либо зачистить металл наждачной бумагой для получения ровной поверхности. По накерненным местам точечной сварки проводиться растачивание металлического элемента при помощи дрели.

Наборы (инструмент обработки сталей) для проведения такого вида работ не являются специализированными. Всё это можно приобрести в магазинах, торгующих электроинструментом.

Высверливать точечную сварку необходимо на низких и средних оборотах. Особое значение имеет угол заточки сверла. На торце делают острие, что позволит легко, быстро вести рабочий процесс, удаляя точечное соединение. Периодически электроинструмент необходимо останавливать, давая некоторое время на охлаждение.

В зависимости от площади контактной точки необходимо подбирать сверло, обычно оно может быть диаметром 6-8 мм

Если сварочная точка труднодоступна на конструкции, то такие места требуют более осторожной обработки

Можно для этого использовать специальную насадку на дрель, чтобы высверливать сварку под определённым углом.

Инструмент, питаемый от сети электроснабжения, также имеет функции регулировки оборотов. При проведении работ можно всегда опытным путём выставить необходимую частоту вращения шпинделя электроинструмента.

Достоинства сверла для высверливания точечной сварки

Относительно альтернативных способов удаления соединений, созданных с помощью с точечной сварки, использование специализированного сверла имеет ряд преимуществ.

  1. Отсутствие необходимости в проведении разнообразных подготовительных процедур. Процесс высверливания начинается сразу же без предварительного накернивания и т.д.
  2. Возможность удаления нескольких соединений подряд без пауз.
  3. При наличии оборудования, с помощью которого можно заточить сверло, срок его эксплуатации очень высок.
  4. В процессе высверливания второй лист металла не повреждается, это позволяет использовать снятую деталь в дальнейшем по ее основному назначению.

Большое количество различных изделий, устройств, детали автомобилей и т.д. соединяются между собой не разъемными способами (болты, гайки, шурупы и т.д.), а именно с помощью точечной сварки. Соответственно снять ее не повредив, используя разнообразные методы, достаточно проблематично. С помощью же сверла для сварки выполнить эту процедуру проще простого. Стоит отметить, что, несмотря на достаточно узкую специализации сверла, для его использования подойдет абсолютно любая дрель. Однако лучше всего применять такое оборудование, которое позволяет производить регулировку рабочей мощности. Конечно же, изделие не сможет выполнить всю работы за мастера, поэтому если деталь в последующем будет применяться еще раз, то работа требует повышенной аккуратности.

Процесс высверливания

Отсоединение кузовной детали состоит из нескольких логичных этапов:

  1. Подготовка. Стоит удалить все резинки, молдинги, накладки. Вся кромка стыка должна быть видна. Зачищаем кромку наждачной бумагой — так будут видны все точки. При необходимости узким острым долотом снимается герметик, шпатлевка или наплывы краски.
  2. Кернение точек. Острым керном аккуратными ударами намечаем центр сверления. Накерненные точки помогут держать центр и не сломать сверло в начале работы.
  3. Высверливание. Острым носиком сверло устанавливается в центр сварной точки в намеченное углубление. Высверливать точечную сварку необходимо на низких оборотах, двумя руками следует прочно удерживать дрель — детали неровные, и края инструмента всегда стараются задеть за выступы металла.
  4. Отсоединение поверхностей. Как правило, детали после высверливания продолжают держаться на краске, герметике или не высверленных участках. Отсоединить поможет поддевание плоской тонкой стамеской, ей же вырубаются невысверленные участки.

Новое сверло прослужит значительно дольше, если его не перегревать и работать аккуратно, дрель должна быть перпендикулярна обрабатываемой поверхности. Обороты лучше установить невысокие, изредка рабочую поверхность нужно смазывать. Толстые детали высверливаются в несколько приемов с периодическим охлаждением режущей части.

Разъединение деталей

По местам, размеченным кернером, проводиться рассверливание до того момента пока весь металл не будет удалён в точке соединения.

Высверливать можно поверх лакокрасочного покрытия либо зачистить металл наждачной бумагой для получения ровной поверхности. По накерненным местам точечной сварки проводиться растачивание металлического элемента при помощи дрели.

Наборы (инструмент обработки сталей) для проведения такого вида работ не являются специализированными. Всё это можно приобрести в магазинах, торгующих электроинструментом.

Комплекты для сверления металла имеют различные диаметры. Всегда можно выбрать подходящий вариант исполнения. Есть в продаже и специализированная продукция, но стоит она обычно дороже.

Высверливать точечную сварку необходимо на низких и средних оборотах. Особое значение имеет угол заточки сверла. На торце делают острие, что позволит легко, быстро вести рабочий процесс, удаляя точечное соединение. Периодически электроинструмент необходимо останавливать, давая некоторое время на охлаждение.

В зависимости от площади контактной точки необходимо подбирать сверло, обычно оно может быть диаметром 6-8 мм

Если сварочная точка труднодоступна на конструкции, то такие места требуют более осторожной обработки

Можно для этого использовать специальную насадку на дрель, чтобы высверливать сварку под определённым углом.

Кузовные автосервисы хорошо, быстро проводят такие технологические процессы, используя пневматические дрели, подача воздуха проводится от электрического компрессора.

Инструмент, питаемый от сети электроснабжения, также имеет функции регулировки оборотов. При проведении работ можно всегда опытным путём выставить необходимую частоту вращения шпинделя электроинструмента.

Чем высверлить точечную сварку?

28.05.2018

Точечная контактная сварка давно применяется при соединении металлоконструкций. Для автомобилестроения применение роботизированной точечной сварки стало настоящим спасением — вместо несущих рам, появилась возможность производить недорогие несущие кузова, по прочности и безопасности превосходящие старые технологии.

При необходимости ремонта такого изделия обычно пользуются методом высверливания точечной сварки. Этот метод имеет следующие достоинства:

  • технологичность;
  • дешевизна;
  • скорость;
  • доступность даже для гаражных мастерских.

Необходимые инструменты и приспособления

Чтобы быстро и качественно заменить кузовную деталь высверливанием, нам потребуются:

  1. Электроинструмент: дрель, шуруповерт, углошлифовальная машинка,
  2. Ручной инструмент: молоток, зубило, узкое долото.
  3. Приспособления и насадки: сверло для точечной сварки, коронки по металлу соответствующего диаметра, наждачная бумага, отрезные и зачистные круги.
  4. Сварочный полуавтомат

Дрель и «болгарка» должны быть с регулировкой оборотов — так легче добиться хороших результатов. Применение ручных механических дрелей непрактично — высверливание требует минимум 600 — 800 оборотов в минуту.

Высверливание может осуществляться насквозь — так снимается ремонтная часть из кузова-донора. Такой способ может осуществляться любой подходящей оснасткой по металлу.

Если есть необходимость высверлить только лицевую часть состыкованных панелей, то потребуется специальная заточка сверла для точечной сварки. Она максимально плоская, на носике имеется поводок — конусообразный выступ, удерживающий центр в нужном месте. Такое сверло можно приобрести или изготовить самостоятельно.

Коронка «выгрызает» металл вокруг точки, не истончая деталь. Этот способ применим к высверливанию поврежденной части на ремонтируемом кузове, когда нельзя повреждать места прилегания ремонтной детали.

Специальные сверло и коронка для высверливания точечной сварки.

Заточка сверла для точечной сварки

В процессе сварки контактной сваркой металл уплотняется, поэтому высверливать его довольно трудно. Сверла должны быть изготовлены из прочной быстрорежущей стали и иметь специальную заточку.

Каким должно быть сверло для высверливания точек контактной сварки?

Спе­ци­аль­ное свер­ло для высвер­ли­ва­ния точек кон­такт­ной свар­ки мож­но сде­лать само­му. Нуж­но зато­чить обыч­ное свер­ло по метал­лу так, что­бы реза­ли толь­ко внеш­ние точ­ки свер­ла, а по цен­тру был точеч­ный выступ для цен­тров­ки.

Зато­чить такое свер­ло мож­но на точиль­ном стан­ке или даже бол­гар­кой. В этой ста­тье раз­бе­рём вари­ант заточ­ки свер­ла на точиль­ном стан­ке. Шли­фо­валь­ный круг дол­жен иметь нор­маль­ный, не закруг­лён­ный край, так как зата­чи­ва­ние будет про­из­во­дить­ся имен­но при помо­щи края шли­фо­валь­но­го кру­га.

Кон­чик свер­ла дол­жен рас­по­ла­гать­ся точ­но по цен­тру. Режу­щие края свер­ла долж­ны быть на оди­на­ко­вом рас­сто­я­нии от цен­тра свер­ла. Края долж­ны высту­пать на оди­на­ко­вую вели­чи­ну, что­бы при нача­ле свер­ле­ния свер­ло не уво­ди­ло в сто­ро­ну и свер­ле­ние начи­на­лось рав­но­мер­но дву­мя кром­ка­ми.

Кон­чик свер­ла дол­жен быть немно­го длин­нее режу­щих кро­мок, то есть при нача­ле свер­ле­ния сна­ча­ла будет касать­ся поверх­но­сти цен­траль­ный выступ, а потом режу­щие боко­вые края.

Если цен­траль­ная точ­ка будет рав­ной по высо­те с наруж­ны­ми вер­шин­ка­ми свер­ла, то не полу­чит­ся начать свер­лить с цен­траль­но­го высту­па, и свер­ло будет ходить по поверх­но­сти, при попыт­ке свер­ле­ния.

Углы режу­щих кро­мок долж­ны быть при­мер­но оди­на­ко­вы­ми. Они не долж­ны быть силь­но ост­рые или силь­но тупые. Тупые углы кро­мок будут пло­хо вре­зать­ся в металл, а силь­но ост­рые будут быст­ро тупить­ся.

Спо­соб заточ­ки №1

Этот спо­соб наи­бо­лее рас­про­стра­нён­ный, его не один раз демон­стри­ро­ва­ли в видео­ро­ли­ках раз­лич­ные масте­ра. Нуж­но взять свер­ло по метал­лу диа­мет­ром 8 мм.

Луч­ше исполь­зо­вать свер­ло с содер­жа­ни­ем кобаль­та, так как оно наи­бо­лее проч­ное и будет доль­ше слу­жить до сле­ду­ю­щей заточ­ки. Сна­ча­ла его кон­чик нуж­но сде­лать плос­ким, зату­пив на точиль­ном стан­ке. Мож­но пол­но­стью зату­пить кон­чик, либо оста­вить немно­го не сто­чен­ны­ми края.


Далее зата­чи­ва­ем кра­ем шли­фо­валь­но­го кру­га от цен­тра к кра­ям, остав­ляя посе­ре­дине неболь­шой точеч­ный выступ. Хоть кон­чик и будет сто­чен, центр будет заме­тен (где сты­ку­ют­ся вит­ки спи­ра­ли). Края ста­чи­ва­ют­ся по вит­кам каж­дой спи­ра­ли.

Таким обра­зом, по бокам оста­ют­ся режу­щие вер­шин­ки, а в цен­тре ост­рый кон­чик. Центр дол­жен быть выше внеш­них вер­ши­нок на 1–1.5 мм. Про­ве­рить это мож­но, при­сло­нив цен­траль­ную часть свер­ла к плос­ко­сти. Свер­ло долж­но немно­го качать­ся на цен­траль­ном высту­пе, каса­ясь внеш­них режу­щих кро­мок.

В завер­ше­ние нуж­но акку­рат­но, так­же кра­ем кру­га, под­то­чить бока цен­траль­ной части, сде­лав её ост­рее, что­бы свер­ло луч­ше цен­три­ро­ва­лось и цен­траль­ная пере­мыч­ка не пре­пят­ство­ва­ла свер­ле­нию. Каж­дый режу­щий край дол­жен иметь оди­на­ко­вую высо­ту, что­бы они реза­ли металл в одно и то же вре­мя.

Как использовать

В отличие от сверла, инструмент можно использовать простой — бытовую дрель. Хорошо если у неё маленькая мощность и скорость (количество оборотов в минуту).

Это может быть электродрель с возможностью вручную регулировать скорость оборачивания. Так дрель не деформируется во время того, как вы будете удалять сварное соединение.

Вставьте сверло, которое вы выбрали (не важно, обычное или заточенное) в инструмент и проверните пару раз. Обязательно удостоверьтесь, что сверло хорошо село и не выпадет во время работы. Перед тем, как вы начнете сверлить, накерните точки сварки

Для этого используйте керн. Его диаметр может быть меньше двух миллиметров, это не критично. После керна отверстие можно расширить стандартным электросверлом до трёх миллиметров

Перед тем, как вы начнете сверлить, накерните точки сварки. Для этого используйте керн. Его диаметр может быть меньше двух миллиметров, это не критично. После керна отверстие можно расширить стандартным электросверлом до трёх миллиметров.

Это короткое действие уменьшит степень деформирования заготовки, когда вы будете окончательно высверливать ее.

Если вы всё подготовили правильно, настроили дрель, закрепили сверло и обработали сварочные точки приступайте к высверливанию шва самодельным или специальным сверлом.

Время, которое вы потратили на подготовку, «окупится», благодаря тому, что сам процесс высверливания длится несколько секунд.

Дрель с возможностью ручной регулировки желательно настроить так, чтобы она не выдавала больше 800 оборотов в минуту, чтобы не столкнуться с её поломкой.

Во время работы держите инструмент параллельно по отношению к конструкции, стараясь ни в коем случае не наклонять её слишком сильно. Само сверло должно чётко вертикально упираться в элемент, который вы высверливаете.

Что представляет собой сверло для высверливания точечной сварки

Точечная сварка очень широко распространена и повсеместно используется, практически, во всех сферах промышленности и не только. Однако нередко возникает задача, суть которой заключается не в точечной сварке, а, наоборот, в ее удалении.

Часто, с данной процедурой сталкиваются автовладельцы, в процессе замены или ремонта кузовных деталей и т.д.

И тут гидропробойником удаётся воспользоваться, далеко, не всегда, поэтому наилучший вариант – специальное сверло для высверливания точечной сварки, установленное в патрон электродрели.

Сверло для точечной сварки «опознать» просто – его рабочий торец плоский, а по оси имеется заточенный на конус 90º кернящий выступ, благодаря которому можно избавиться от наиболее трудоёмкого этапа – центровки сверла. Поэтому умельцы часто для высверливания используют обычные свёрла, заточенные специальным образом.

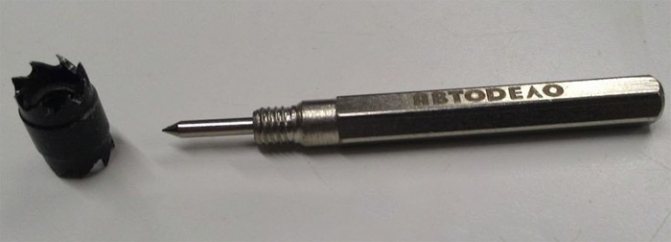

Принципиально возможен и другой вариант высверливания точечной сварки – использование специальных коронок. Такой инструмент включает в себя центрирующий подпружиненный стержень, на который насажен режущий диск с несколькими торцевыми зубьями.

Предполагается, что сначала пользователь вдавливает керн в металл, а затем, по мере погружения коронки в его толщу, производит высверливание металла вокруг зоны сварного шва.

Для придания инструменту необходимой жёсткости, вся конструкция заключена в оправку.

Выполним сравнительную оценку эффективности обоих методов высверливания, предполагая, что металл коронки и сверла одинаков: быстрорежущая сталь Р18 (хотя инструменты такого рода изготавливаются также из сталей Р6М5, Р6М5К5 и даже Р9К6). Предпочтительно использовать инструмент отечественного производства: китайские производители могут вместо быстрореза предложить совсем иную сталь, типа 45Х с ожидаемо плохим финалом.

Коронка для точечной сварки

Инструмент – достаточно массивный, поэтому сначала рекомендуется плотно прижать к поверхности детали центрирующий стержень, а затем, на малых оборотах, приступать к вырезанию металла. Сложность в том, что при точечной сварке малоуглеродистая сталь, из которой изготавливаются все кузовные детали, существенно упрочняется. Поэтому вдавливание в металл центрирующего стержня потребует от работающего значительных усилий.

Вторая проблема — неодновременность врезания зубьев коронки в сталь. Это происходит потому, что поверхность в зоне сварки имеет микронеровности, образовавшиеся в результате термического воздействия от электродов для контактной сварки. Результат – вероятная эксцентричность высверленного отверстия.

Специалисты советуют, — предварительно кернить места высверливания (например, при помощи шуруповёрта), поскольку нередки случаи, когда центрирующий стержень выскакивает из гнезда, и коронка начинает сверлить сталь совсем в другом месте. В этом случае для операции необходимо иметь два приводных инструмента.

Впрочем, не всё так плохо: коронки имеют двухстороннее исполнение, поэтому при затуплении достаточно перевернуть инструмент на 180º, и продолжать работу тем же комплектом.

Из чего состоит сверло для высверливания точечной сварки

Оно состоит из трёх участков:

  • Керна (его высоту выбирают так, чтобы она была не менее толщины металла детали, обычно достаточно 2…3 мм).
  • Основной режущей части. Она может быть обычной или с напылением нитридом титана, в этом случае долговечность сверла заметно увеличивается, а размеры режущей части не будут зависеть от температуры нагрева.
  • Посадочной части под патрон электродрели.

Технология высверливания в этом случае несколько упрощается: вначале керн внедряется в металл изделия, а затем боковыми гранями сверла выполняется требуемая операция. В данном случае основная проблема – необходимость выдерживать инструмент строго перпендикулярно поверхности кузовной детали.

При выборе в пользу сверла для точечной сварки необходимо предварительно оценить точность расположения керна, для чего подойдёт штангенциркуль с ценой деления нониуса не 0,1 мм, а 0,01 мм.

Несоосность приводит к тому, что часть сверла работает по незакалённому металлу, а потому нагрузка на инструмент распределяется неравномерно.

Также придётся затрачивать больше времени на периодическую заточку сверла и собственно керна, тщательно выдерживая его угол при вершине и высоту.

Используя сверло для высверливания точечной сварки, также потребуется изменять число оборотов дрели: вначале оно должно быть небольшим, до 700…800 мин-1. Тем не менее, суммарная трудоёмкость операции всё равно меньше, чем в предыдущем варианте, а для высверливания достаточно использовать только один электроинструмент – дрель.
